FOC-车规, 24万转@STC32G12K128-24A车规，最便宜的 车规-FOC，STC-FOC 算法库已提供

王***

HUHU*** 发表于 2025-8-27 15:42
王工，这是一一对应的2种PWM图示：

波形看起来没有问题，那么需要考虑一下驱动是否出现了直通问题
可以调大pwm的死区时间，或者看一下驱动部分是否存在短路等问题
你这个波形的震荡有点严重啊，mos栅极串的电阻是否过小？

王***

dangk*** 发表于 2025-8-28 07:37
王工，有72V  1500W的驱动方案？

有的，不过参考电路图还没画出来，大概还要等个一两天，画出来以后还是发在这个帖子下

HUHU***

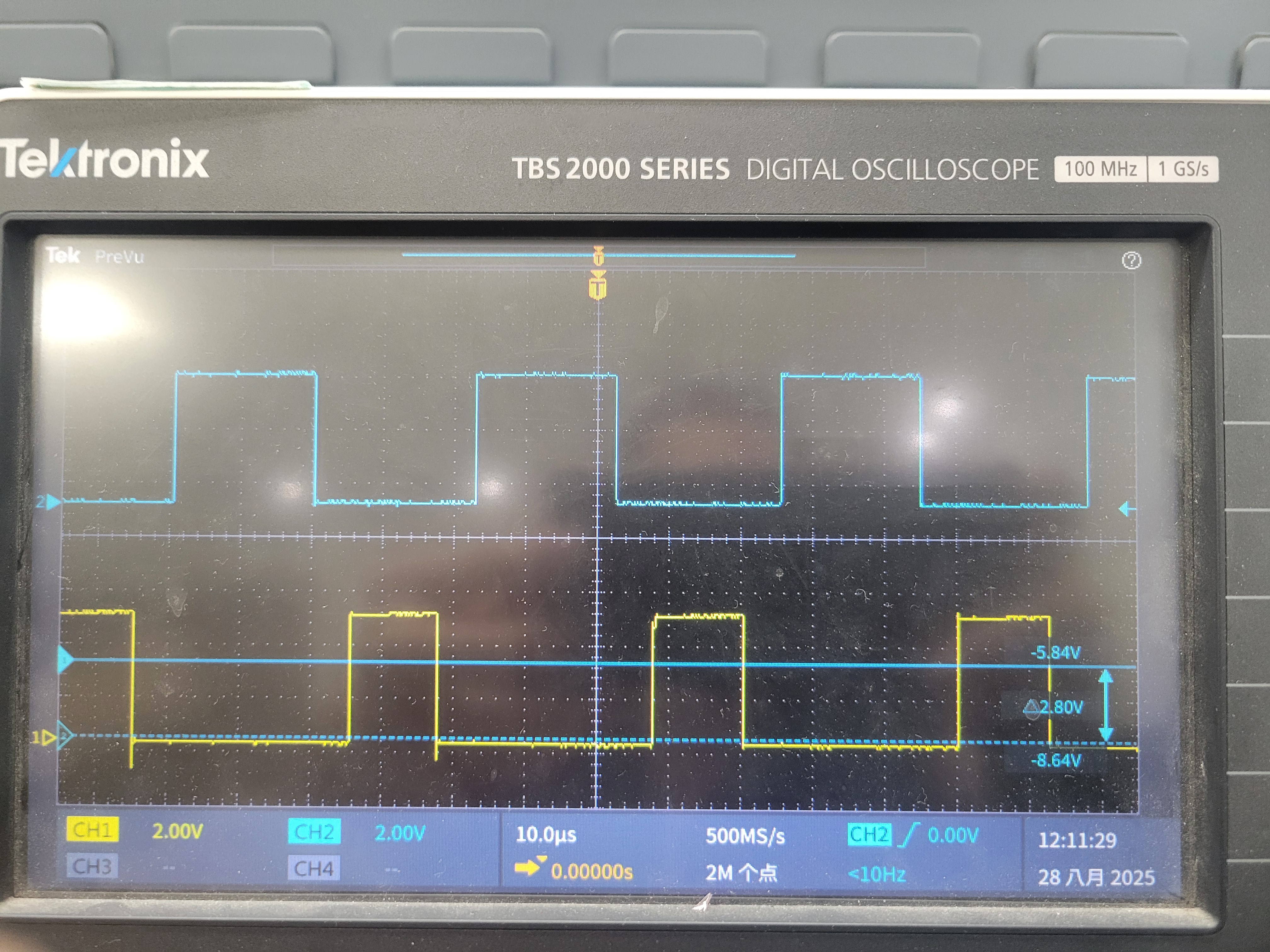

王工你好，当我不焊接PWM2对应的 NCE30D2519 时，波形都是正常的，而且不会过流；但是只要我一焊上 NCE30D2519 时，上电一段时间后就过流了。我确认过 NCE30D2519 是没有损坏的，不知道是怎么回事？这是我测试的PWM2P和PWN2N 端口的波形。

HUHU***

王工找到原因了，可能是PWM2的驱动极性反了。因为开环以后PWM2应该是0电平的，现在却是1电平。请问输出PWM的极性哪边设置？

梁***

HUHU*** 发表于 2025-8-28 14:03
王工你好，当我不焊接PWM2对应的 NCE30D2519 时，波形都是正常的，而且不会过流；但是只要我一焊上 NCE30D2 ...

死区都6us了，怎么还会有过流？ 你分别测量下PWM和G极、PWM和D极波形看看。

王***

HUHU*** 发表于 2025-8-28 15:01
王工找到原因了，可能是PWM2的驱动极性反了。因为开环以后PWM2应该是0电平的，现在却是1电平。请问输出PWM ...

在pwm_init函数里面，通过pwm_ccer就可以设置，具体可以看技术手册对于这个寄存器的解释

HUHU***

是这样子的梁工，电机在开环启动失败后，理应来说3组PWM输出都会变为0电平以实现关断保护。但是我现在测试到PWM1和PWM3是输出0电平了，但是PWM2P和PWM2N都输出高电平，从而引起MOS管直通。但是我不清除应该设置哪里才能让PWM2在关断保护时也输出0电平，希望能指点一下

HUHU***

王工，查找不到 pwm_init() 这个函数

HUHU***

这样设置应该是正确的

梁***

HUHU*** 发表于 2025-8-28 15:51
是这样子的梁工，电机在开环启动失败后，理应来说3组PWM输出都会变为0电平以实现关断保护。但是我现在测试 ...

PWMA_ENO = 0; 会将所有PWM都禁止输出，PWM输出口都是普通IO，你写0即可。
你看看你的PWM段楼定义、选择是否正常。
