《8051U深度入门到32位51大型实战视频》,【免费 + 包邮送】实验箱@Ai8051U，100万套

电子DI*** · 发表于 2024-11-19 09:22:07

【全球《单片机原理及应用@Ai8051U》免费教育大学】：
===如用Ai8051U 做为主控参加 2025年 / 2027年 全国大学生电子设计竞赛，
      最高奖 100万，一等奖2万，二等奖5000元！总额不超过 200万元
      需要在正式比赛前 3个月，到本坛打卡，发表准备参赛的心路历程
      同意获奖后，参赛作品的全套资料知识产权归本坛所有，共享给51世界前进
===保姆级免费视频教程，单片机0基础开始，C语言0基础开始
《8051U深度入门到32位51大型实战教学视频》
发表学习心得七集以上，赠送超级强大的 Ai8051U实验箱，并保证会持续到15集课程以后
可做：USB声卡，各种USB教学设备，音频播放器，示波器，FFT频谱分析仪,
      AI手写计算器，AI语音识别
100万套 Ai8051U-实验箱，等您在本坛学习打卡区，发表学习感悟后，【免费 + 包邮送】

第二十二集比较器

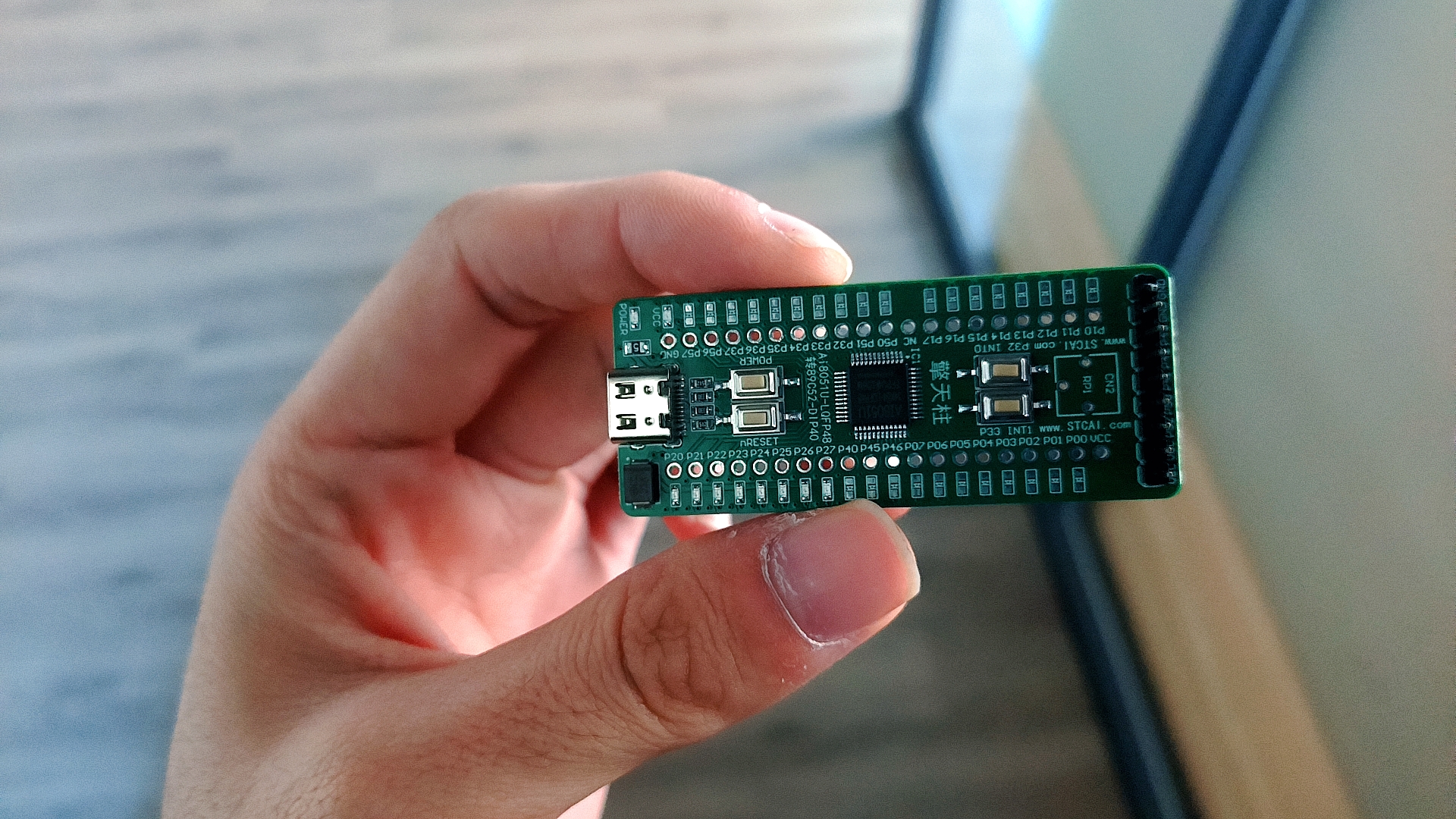

福利, 本坛注册，即送: 擎天柱, Ai8051U转89C52核心功能实验板

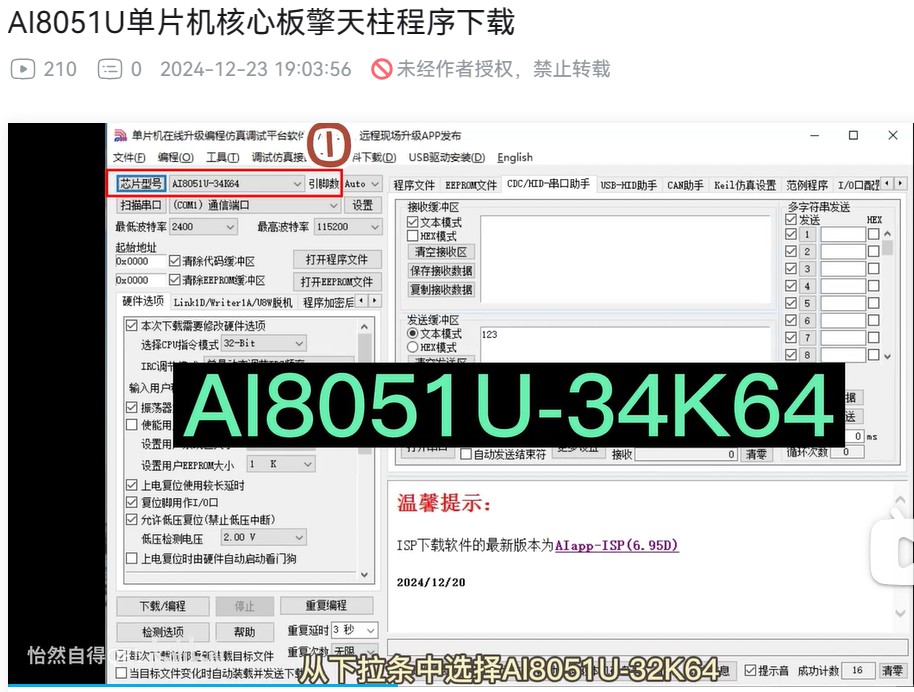

擎天柱：Ai8051U转89C52核心功能实验板, 本视频配套测试代码：

代码包（擎天柱版本）.rar (631.17 KB, 下载次数: 1324)
本坛注册网友福利，入坛即送，想学，或可能会用到，不浪费
擎天柱，Ai8051U-LQFP48 转 89C52-DIP40 核心板，配套程序：

擎天柱：Ai8051U转89C52核心功能实验板, 更多的官方安排的配套测试代码：
https://www.stcaimcu.com/forum.p ... id=12839&pid=130776

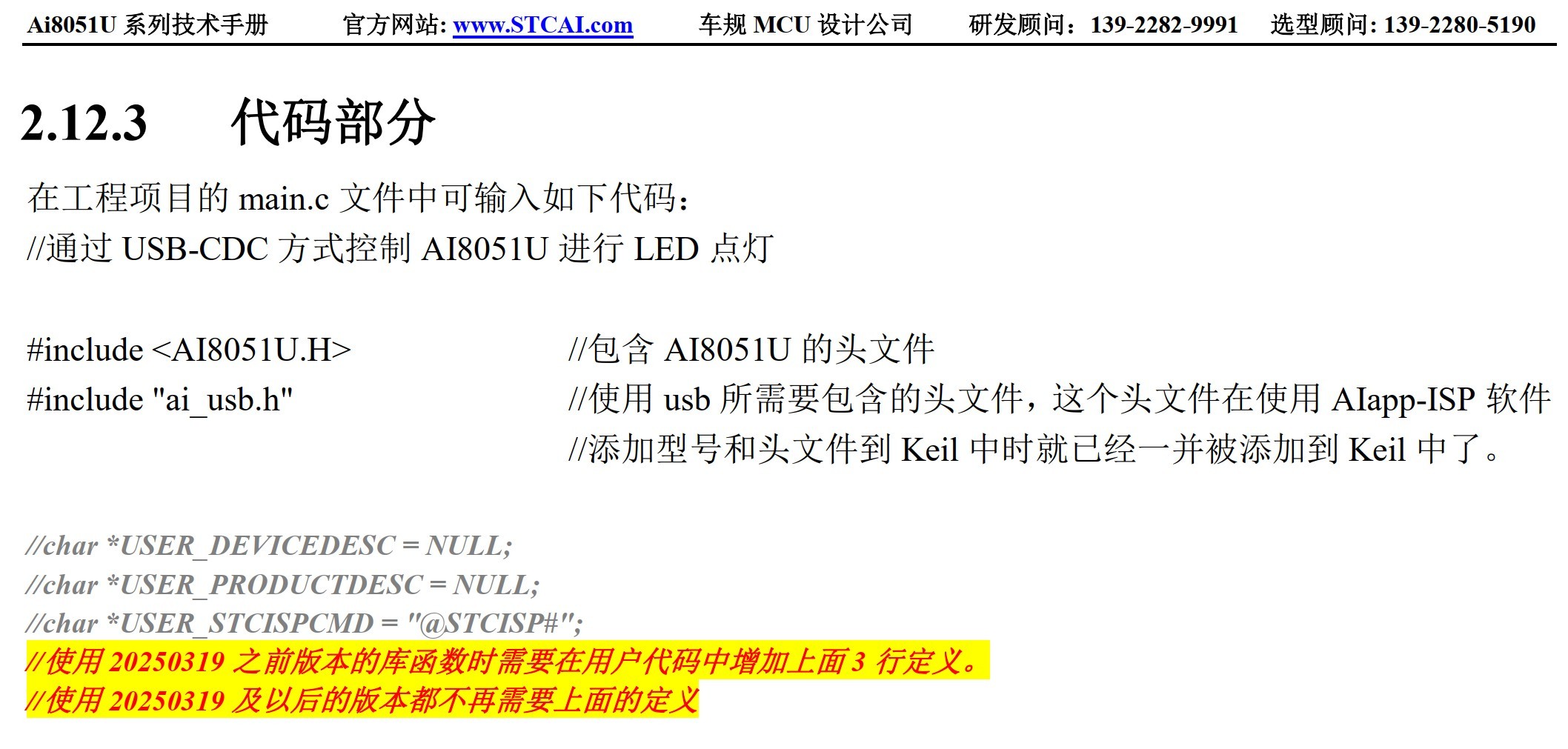

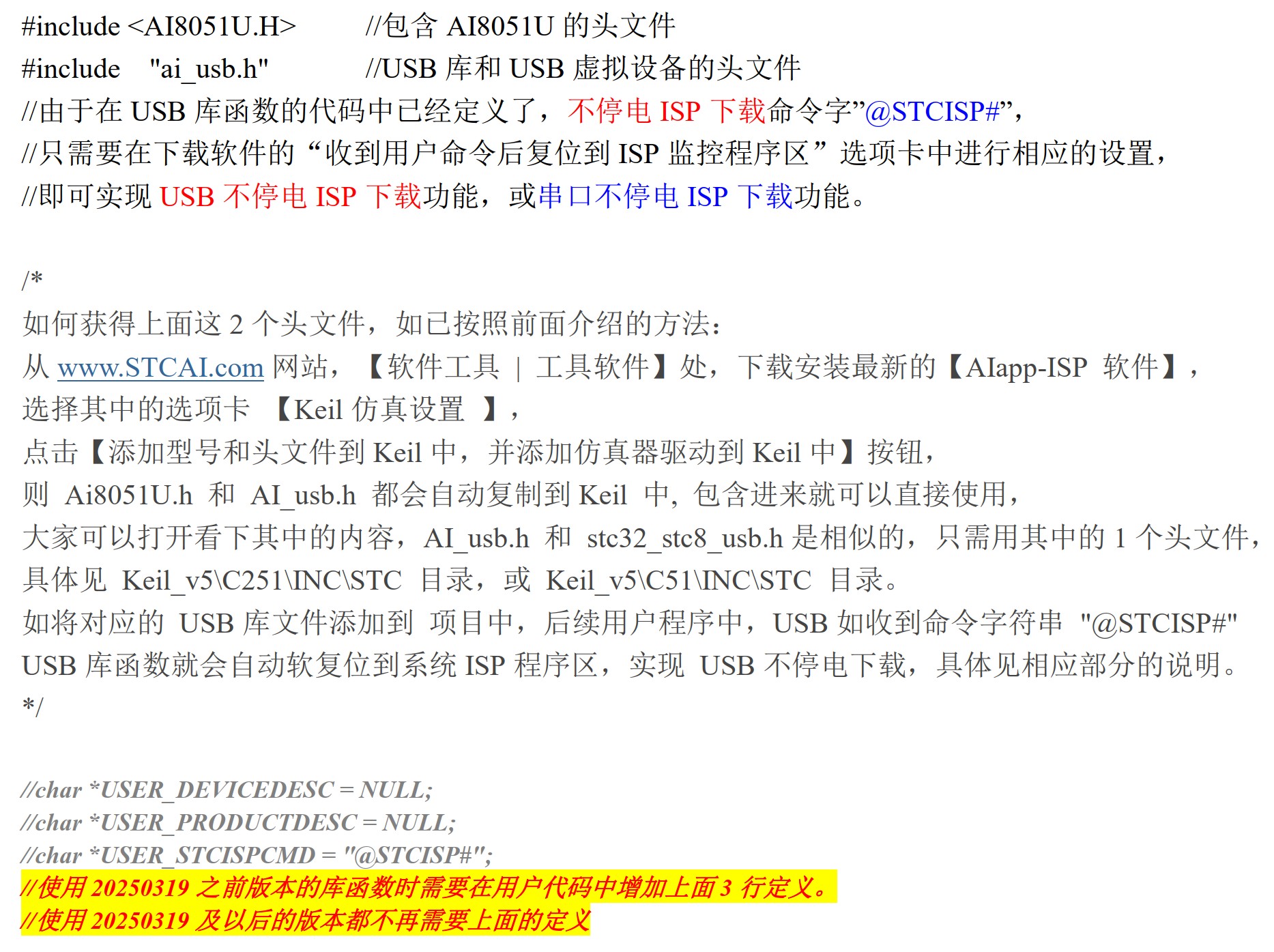

//如上，使用最新 USB库函数的程序，原来上面的那三行声明不需要了，否则会编译通不过
/*

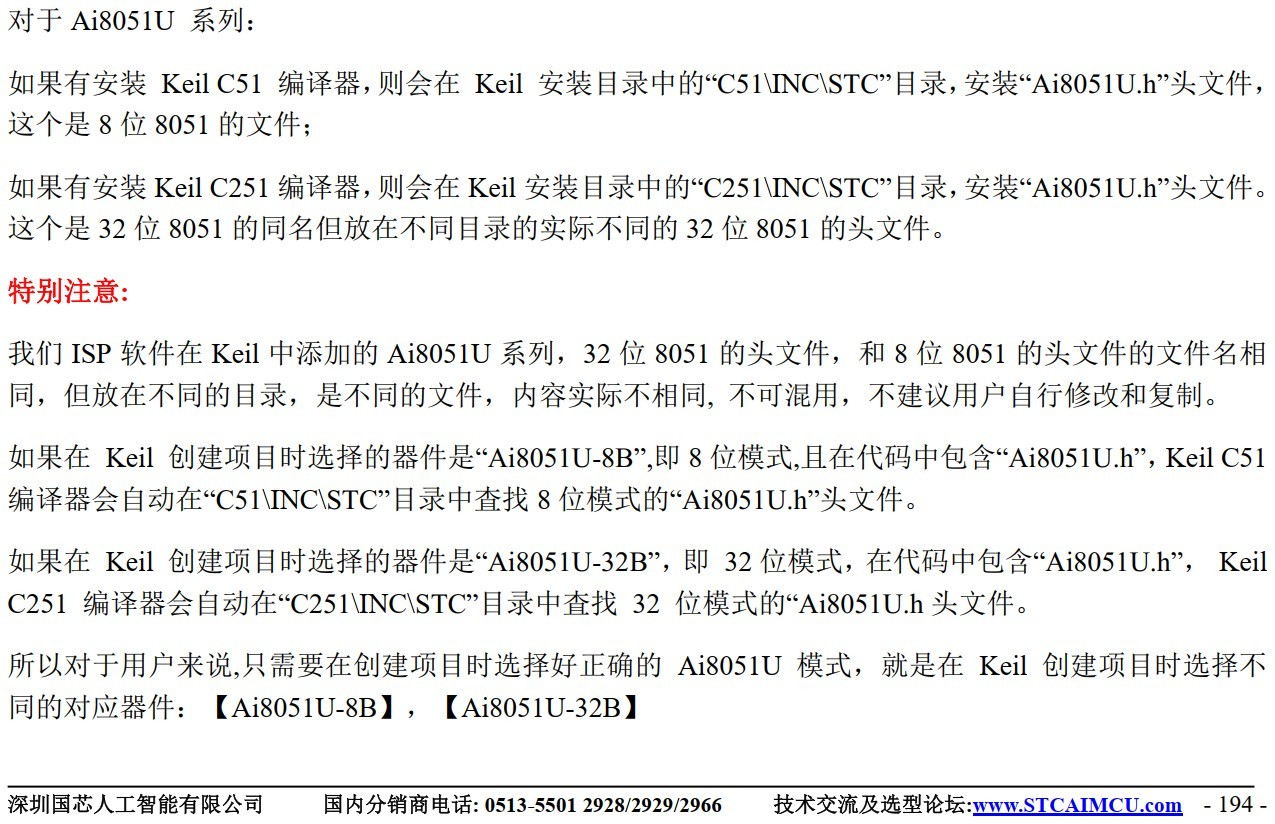

如何获得上面这2个头文件，如已按照前面介绍的方法：

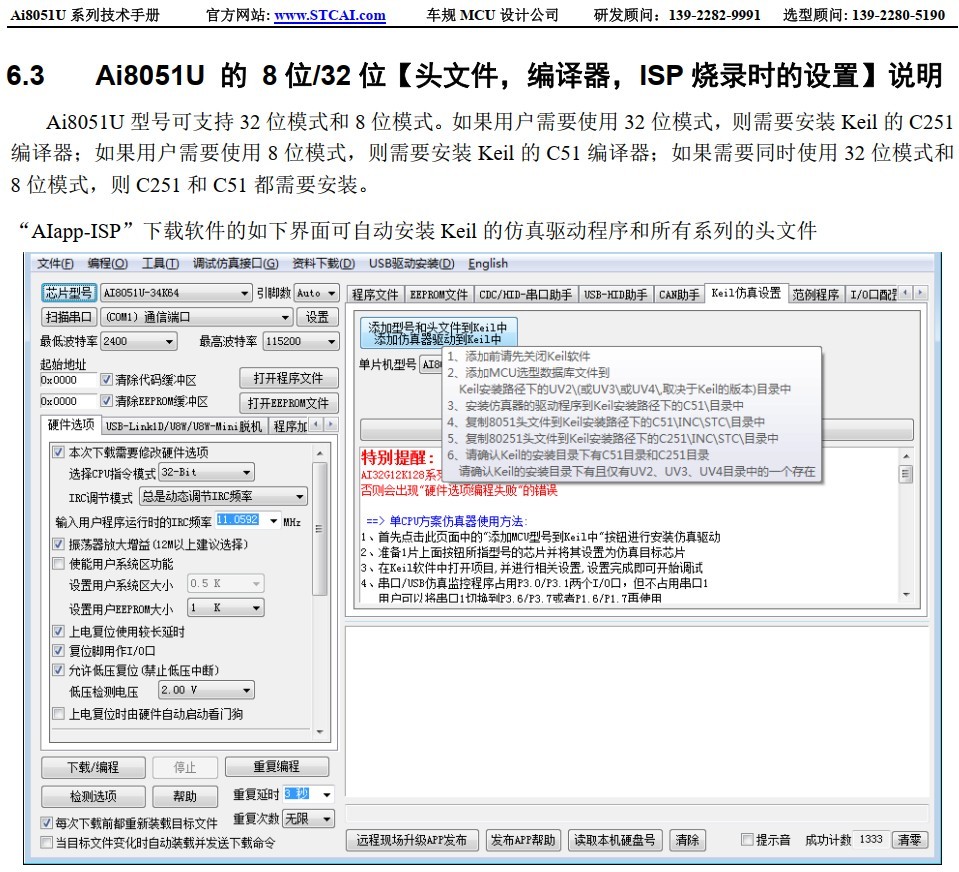

从www.STCAI.com 网站，【软件工具 | 工具软件】处，下载安装最新的【AIapp-ISP 软件】，
选择其中的选项卡【Keil仿真设置】，
点击【添加型号和头文件到Keil中，并添加仿真器驱动到Keil中】按钮，
则 Ai8051U.h 和 AI_usb.h 都会自动复制到Keil 中, 包含进来就可以直接使用，
大家可以打开看下其中的内容，AI_usb.h 和 stc32_stc8_usb.h是相似的，只需用其中的1个头文件，
具体见 Keil_v5\C251\INC\STC 目录，或 Keil_v5\C51\INC\STC 目录。

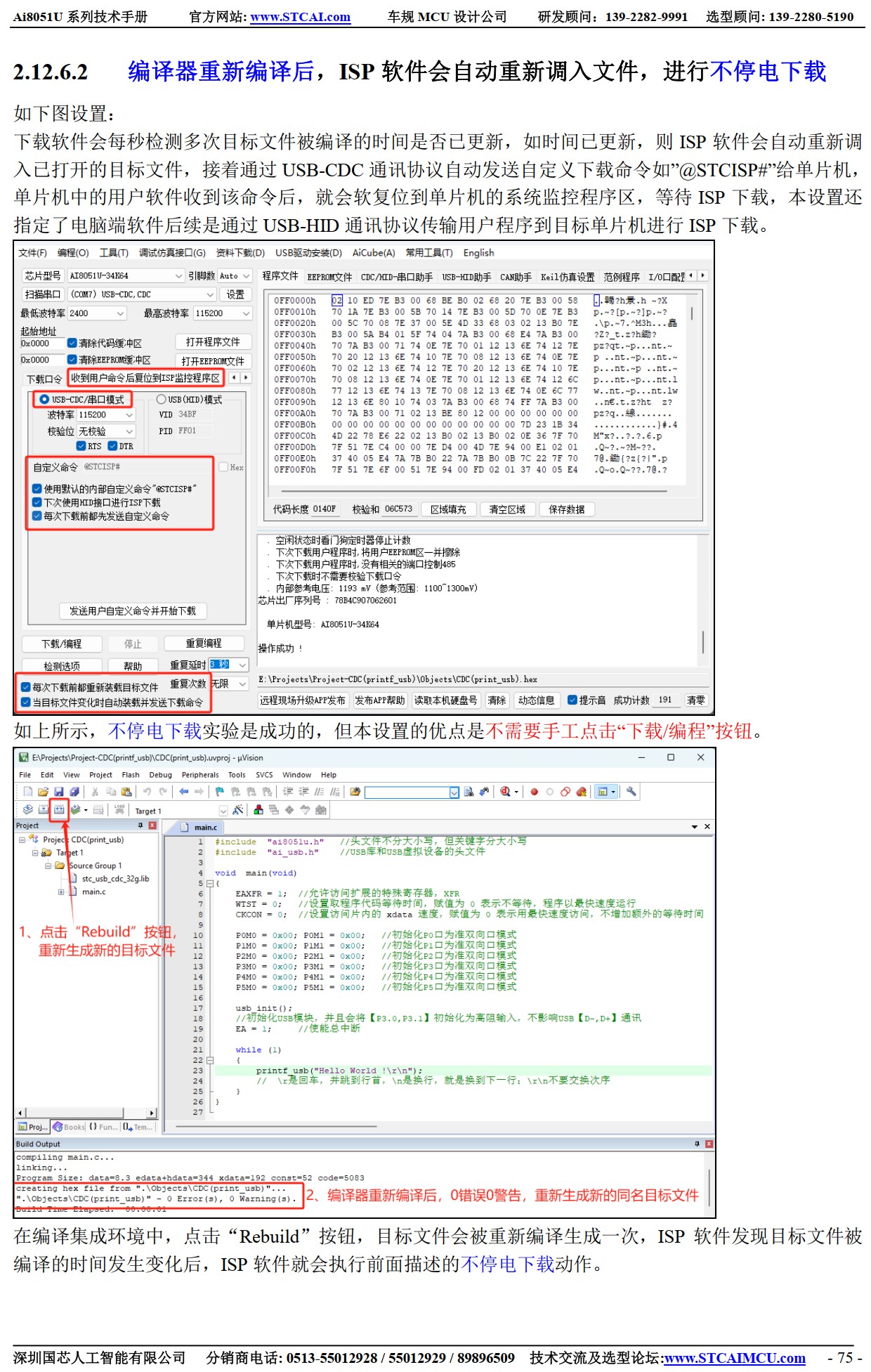

如将对应的 USB库文件添加到项目中，后续用户程序中，USB如收到命令字符串 "@STCISP#"
USB库函数就会自动软复位到系统ISP程序区，实现 USB不停电下载，具体见相应部分的说明。
*/

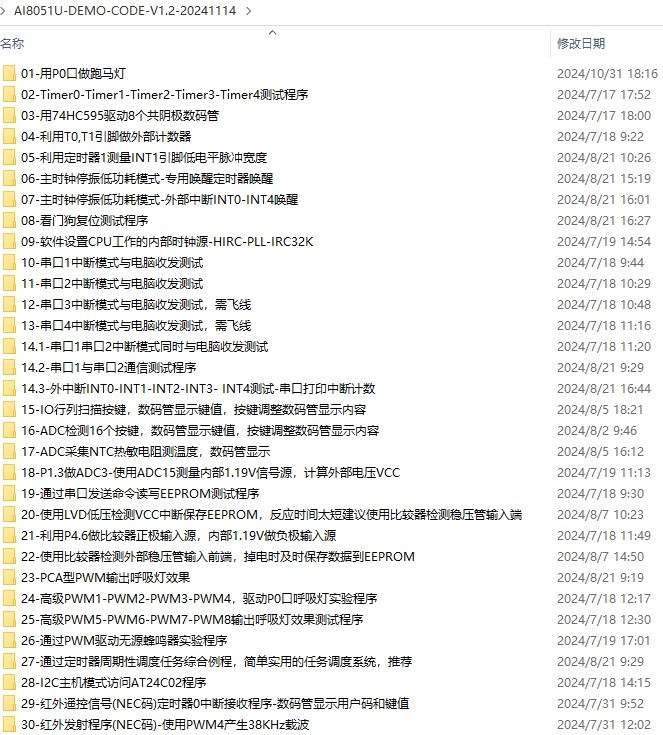

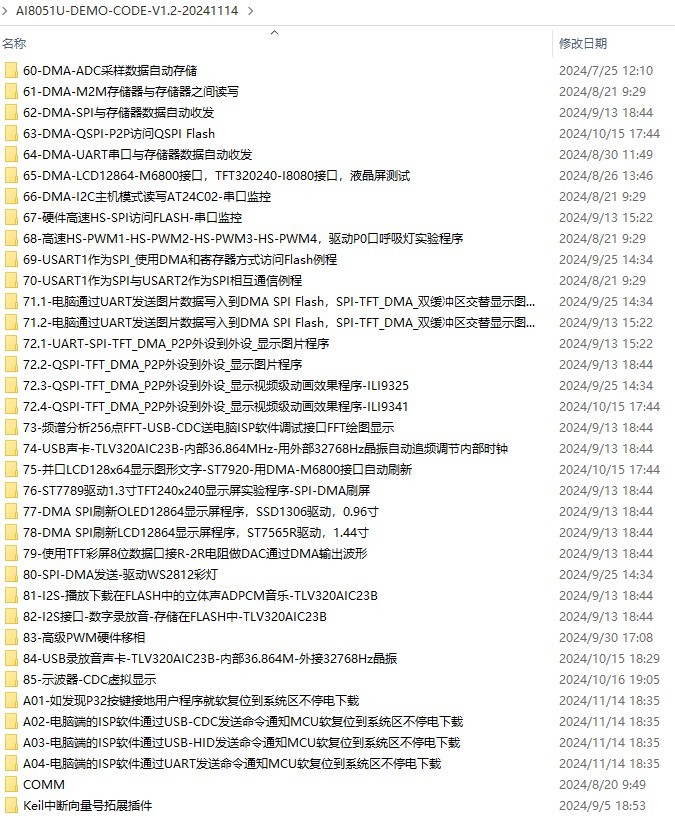

Ai8051U实验箱配套课程程序附件：

Ai8051U视频教程第一集-序言配套程序.rar (37.9 MB, 下载次数: 1247)

Ai8051U视频教程第二集-硬件及工具介绍配套程序.rar (247.88 MB, 下载次数: 1393)

Ai8051U视频教程第三集-点亮第一个LED配套程序.rar (4.63 MB, 下载次数: 824)

Ai8051U视频教程第四集-USB不停电下载配套程序.rar (5.61 MB, 下载次数: 983)

Ai8051U视频教程第五集-C语言基础配套程序.rar (5.4 MB, 下载次数: 745)

Ai8051U视频教程第六集-IO输入输出配套程序.rar (4.61 MB, 下载次数: 642)

Ai8051U视频教程第七集-定时器配套程序.rar (4.98 MB, 下载次数: 722)

Ai8051U视频教程第八集-定时器周期性调度任务.rar (3.96 MB, 下载次数: 849)

Ai8051U视频教程第九集-数码管.rar (6.45 MB, 下载次数: 599)

Ai8051U视频教程第十集-虚拟LED数码管.rar (7.35 MB, 下载次数: 567)

Ai8051U视频教程第十一集-矩阵键盘.rar (4.06 MB, 下载次数: 534)

Ai8051U视频教程第十二集-复位系统.rar (5.91 MB, 下载次数: 449)

Ai8051U视频教程第十三集-外部中断.rar (5.49 MB, 下载次数: 357)

Ai8051U视频教程第十四集-IO中断.rar (4.58 MB, 下载次数: 359)

Ai8051U视频教程第十五集-定时器做计数器.rar (4.94 MB, 下载次数: 398)

Ai8051U视频教程第十六集-DS18B20测温.rar (8.04 MB, 下载次数: 306)

Ai8051U视频教程第十七集-串口简单应用.rar (8.81 MB, 下载次数: 240)

Ai8051U视频教程第十八集-串口高级应用.rar (5.82 MB, 下载次数: 323)

Ai8051U视频教程第十九集-ADC配套程序.rar (5.87 MB, 下载次数: 296)

Ai8051U视频教程第二十集-ADC应用配套程序.rar (5.27 MB, 下载次数: 243)

Ai8051U视频教程第二十一集-FLASH模拟EEPROM.rar (6.23 MB, 下载次数: 256)

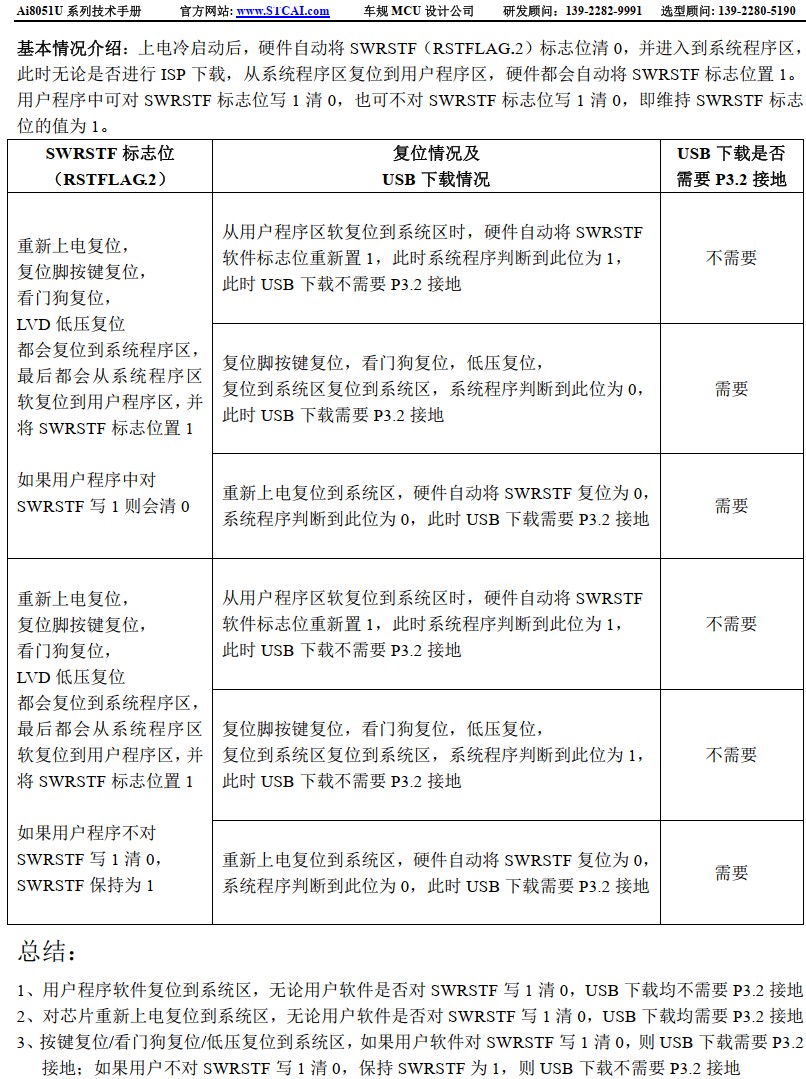

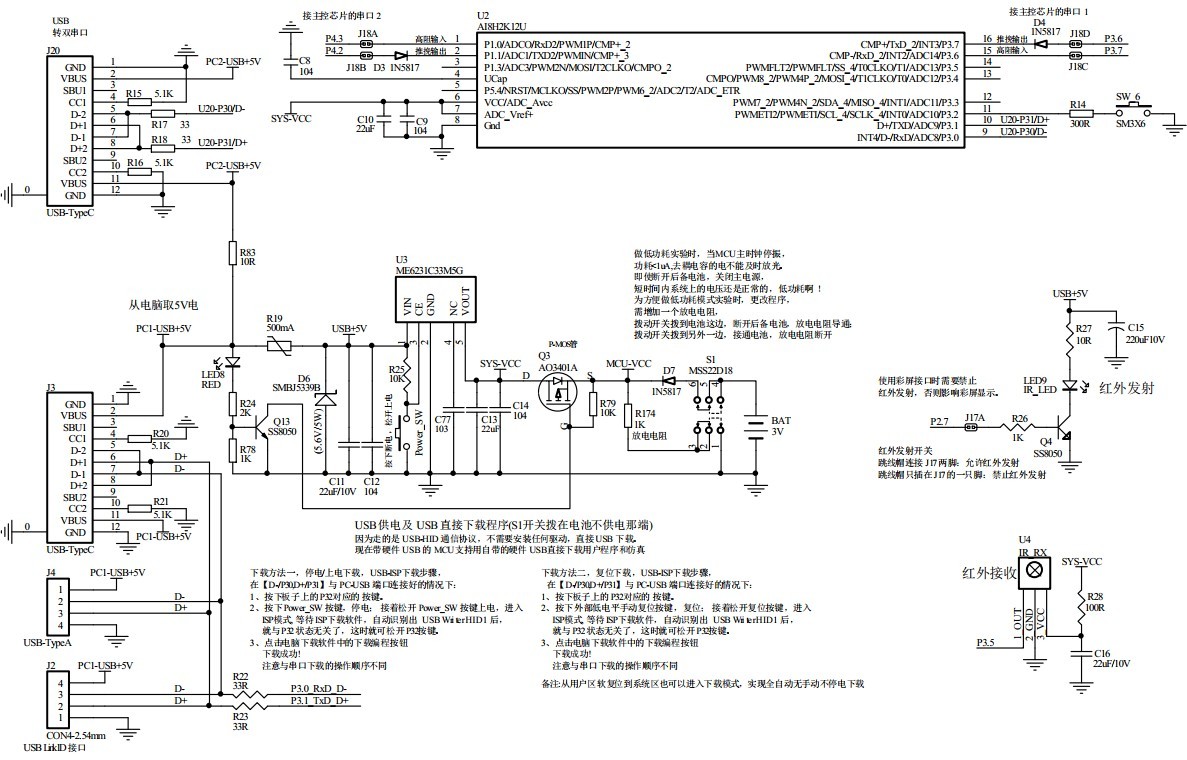

【USB 下载方法一，P3.2 按键，再结合停电上电 进自带USB直接下载】
1、按下板子上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
---电子开关是按下停电后, 再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，
就与 P3.2 状态无关了，这时可以松开 P3.2 按键
(P3.2 在用户程序区可做其它任意用途)
---传统的机械自锁紧开关是按上来停电，按下去是上电
3，点击电脑端下载软件中的【下载/编程】按钮
   (注意:USB 下载与串口下载的操作顺序不同)
下载进行中，几秒钟后，提示下载成功!

【USB 下载方法二，复位管脚低电平复位， 进自带USB直接下载】
USB 连接好并已上电的情况下，外部按键复位也可进入 USB 下载模式，
注意:P4.7-nRST 出厂时默认是 P4.7-I/0 功能，
要改为复位功能，需 ISP 烧录时取消设置复位脚用作 I/0口，停电一次再上电才生效，
程序区中用户程序也可改为复位脚或 I/0，这个立即生效。
1，按下 P4.7-nRST 外接的低电平复位按键复位 MCU，松开复位键，
MCU从系统程序区启动，判断是否要下载用户程序，
等待电脑端 ISP 下载软件中自动识别出“(HID1)USB writer”后
2，点击电脑端下载软件中的【下载/编程】按钮下载进行中，
几秒钟后，提示下载成功!

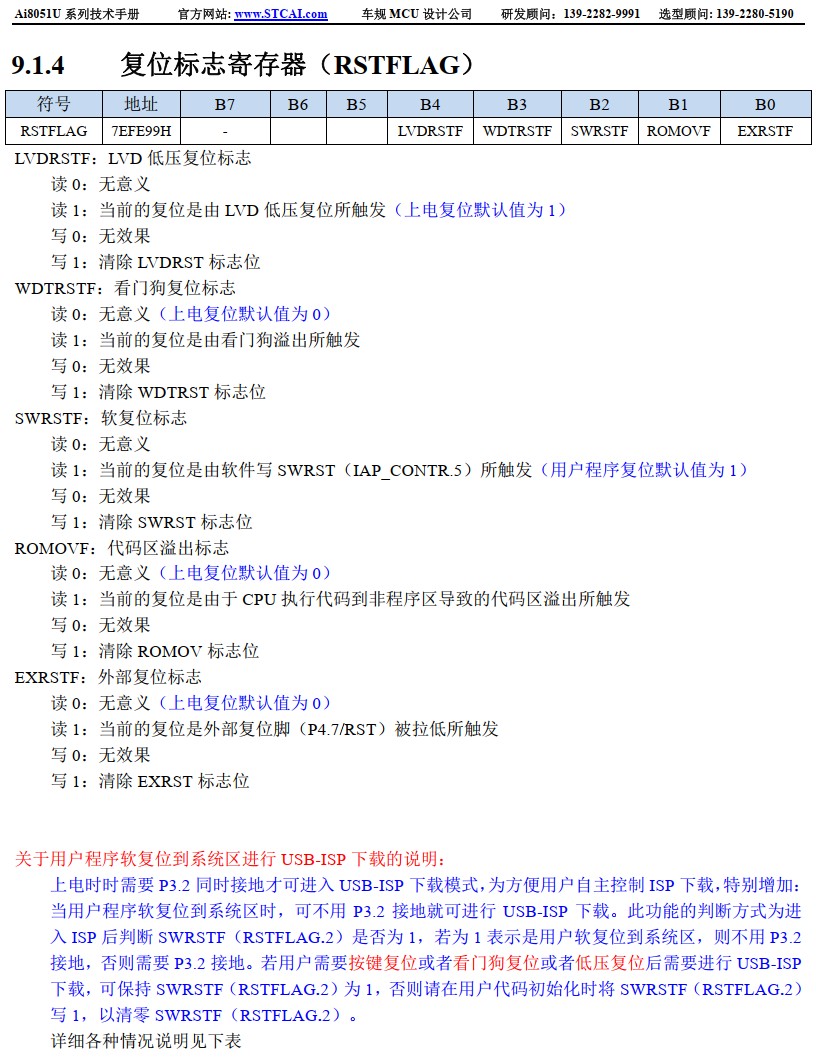

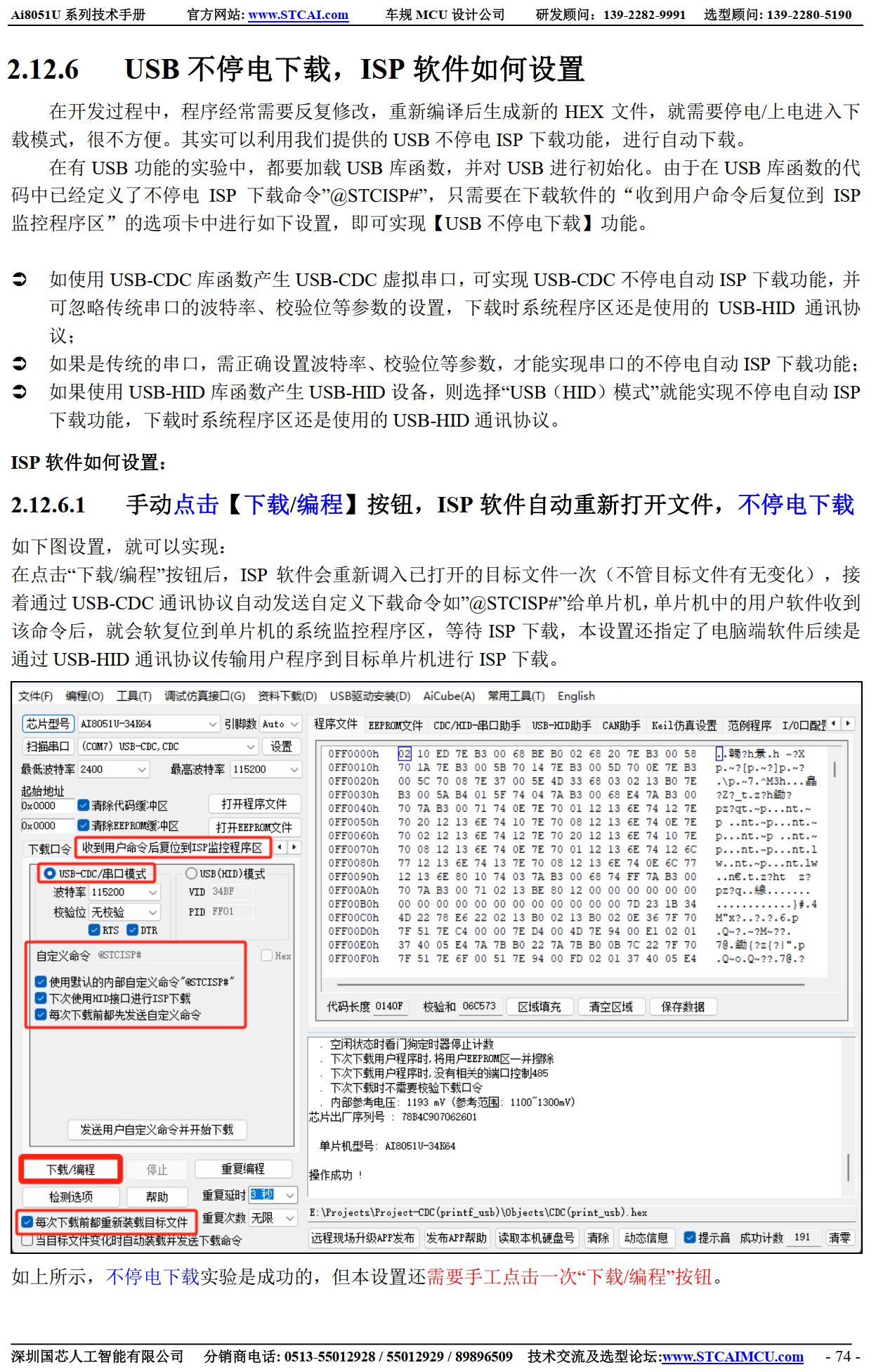

【USB 下载方法三，从用户程序区软复位到系统区下载】
USB 连接好并已上电的情况下，
从用户程序区软复位到系统区也可进入 USB 下载模式
1，在用户程序区运行软复位到系统区的程序，
就是IAP CONTR 寄存器送 60H。
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后
2，点击电脑端下载软件中的【下载/编程】按钮
下载进行中，几秒钟后，提示下载成功!

【免费 + 包邮送】 送/申样/采购可上班时间加如下您对应地区的客服 QQ或微信联系
加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求【免费+包邮】送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求【免费+包邮】送, 还免费教仿真
加STC华南区客服佘经理QQ: 614777595；微信：18106296591 要求【免费+包邮】送, 还免费教仿真
加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求【免费+包邮】送, 还免费教仿真
加STC华东区客服聂经理QQ: 2593903262；微信：18106296598  要求【免费+包邮】送, 还免费教仿真
加STC华东区客服吴经理QQ: 1463035472；微信：19952583954  要求【免费+包邮】送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求【免费+包邮】送, 还免费教仿真
加STC华北区客服杨经理QQ: 1638975601 ;  微信：19952583876  要求【免费+包邮】送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求【免费+包邮】送, 还免费教仿真
加STC东北区客服李经理QQ: 1017142298 ;  微信：19952583534  要求【免费+包邮】送, 还免费教仿真
加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求【免费+包邮】送, 还免费教仿真
加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求【免费+包邮】送, 还免费教仿真

工作时间:  8:30-12:00，13:00-17:30（周一到周五, 法定节假日除外）
【免费 + 包邮送】 送/申样/采购传统电话热线：0513-55012928，0513-89896509，0513-55012929
2025/4/15，统一安排【免费 + 包邮送】服务人员

https://www.stcaimcu.com/forum.p ... 11902&extra=&page=1
《8051U深度入门到32位51大型实战教学视频》
发表学习心得七集以上，赠送超级强大的 Ai8051U实验箱，并保证会持续到15集课程以后
可做：USB声卡，各种USB教学设备，音频播放器，示波器，FFT频谱分析仪, AI手写计算器
100万套 Ai8051U-实验箱，等您在本坛学习打卡区，发表学习感悟后，【免费 + 包邮送】

注：
第8集在7分23秒用ISP软件的定时器计算器生成定时时间的时候，
千万记得把使能定时器中断选项的勾勾给勾上！
千万记得把使能定时器中断选项的勾勾勾上！
千万记得把使能定时器中断选项的勾勾勾上！

常见错误：
1.关键词/变量函数名称的大小写错误或者漏了一个字符，P00写出p00,u8写成U8等等；
2.大括号缺了半个；（大括号上下一定要对齐，就不容易遗漏）
3.符号的中英文错误；
4.语句结尾没加分号；
5.变量/函数定义之后没有声明/重复定义；
6.#include在调用头文件时后面要先加一个空格，在+引号头文件名称

芯*** · 发表于 2024-11-19 09:51:55

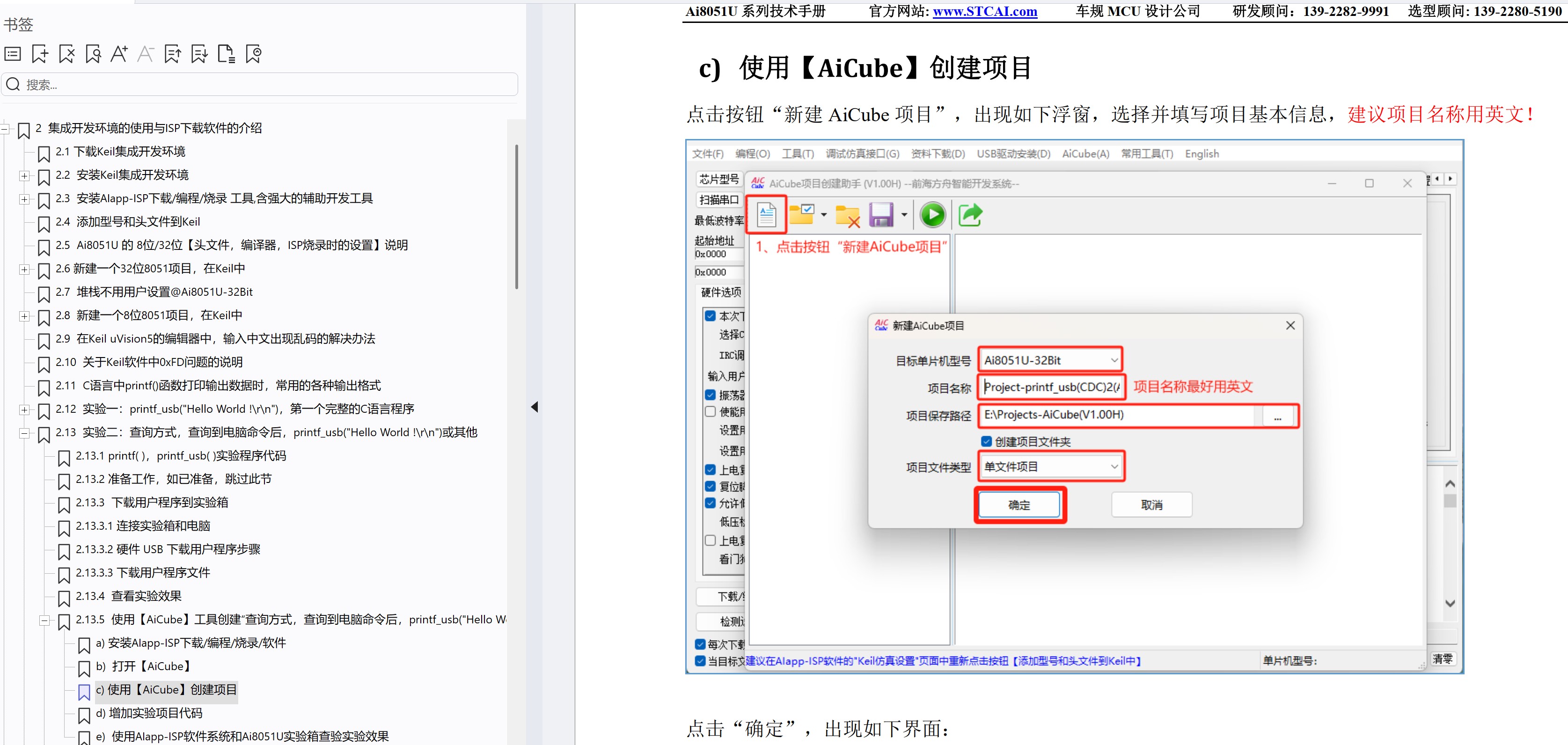

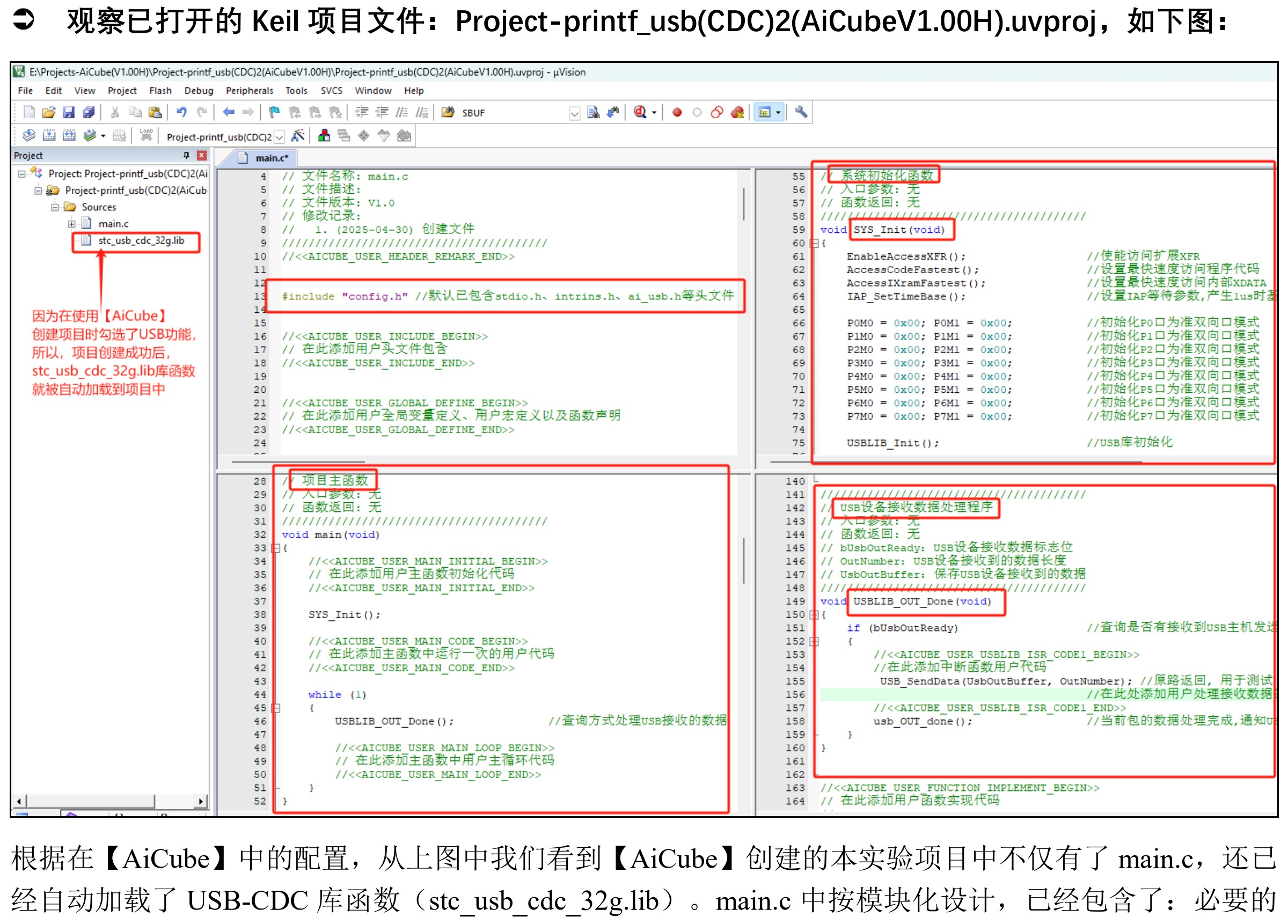

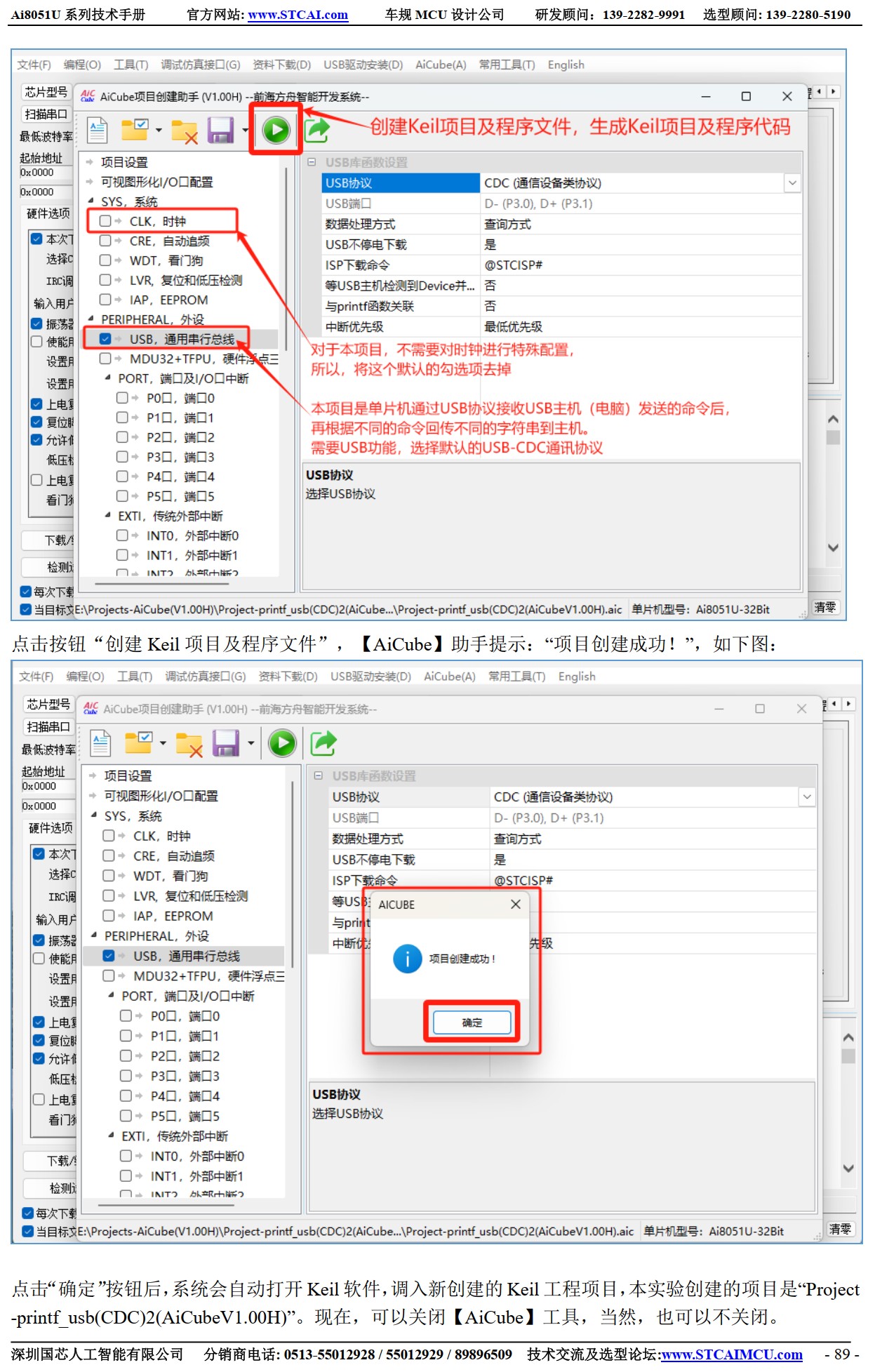

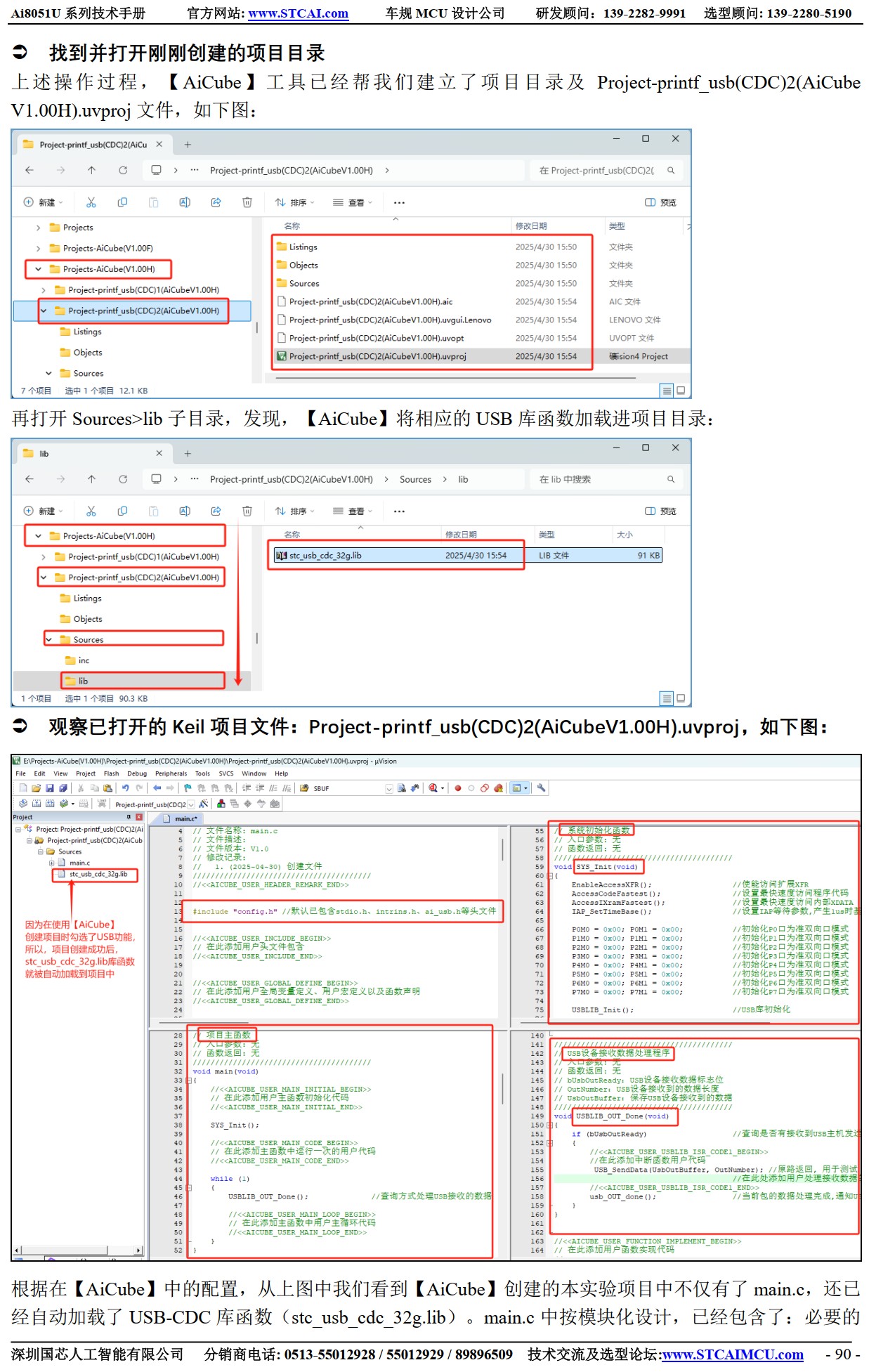

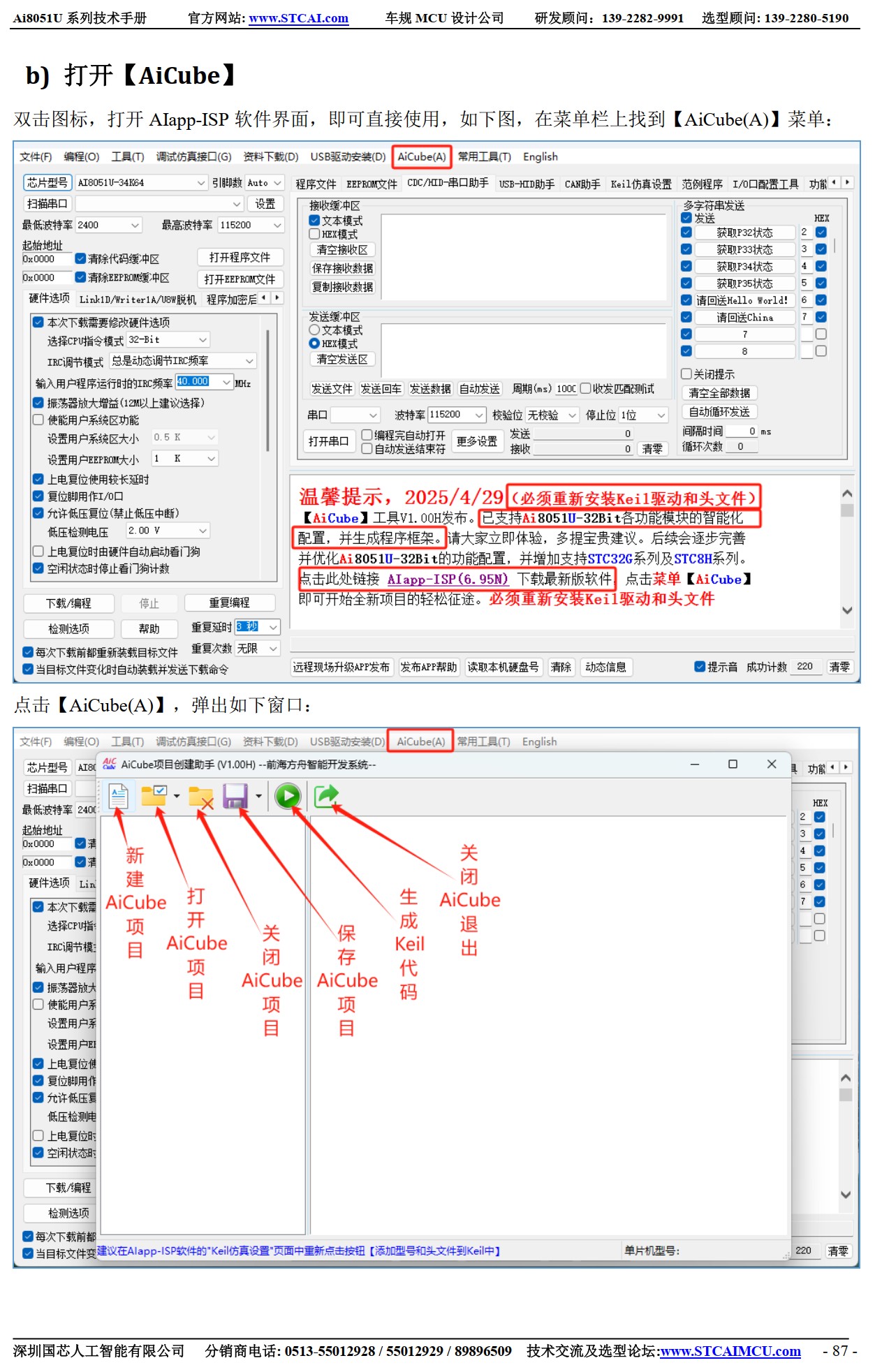

AiCube-可视化图形 I/O配置及各种外设系统框架程序自动生成体验

利用 AiCube@AIapp-ISP V6.95M，最新版本是 V6.95N
智能配置开发工具启动程序框架自动生成器，实现如下的实验：

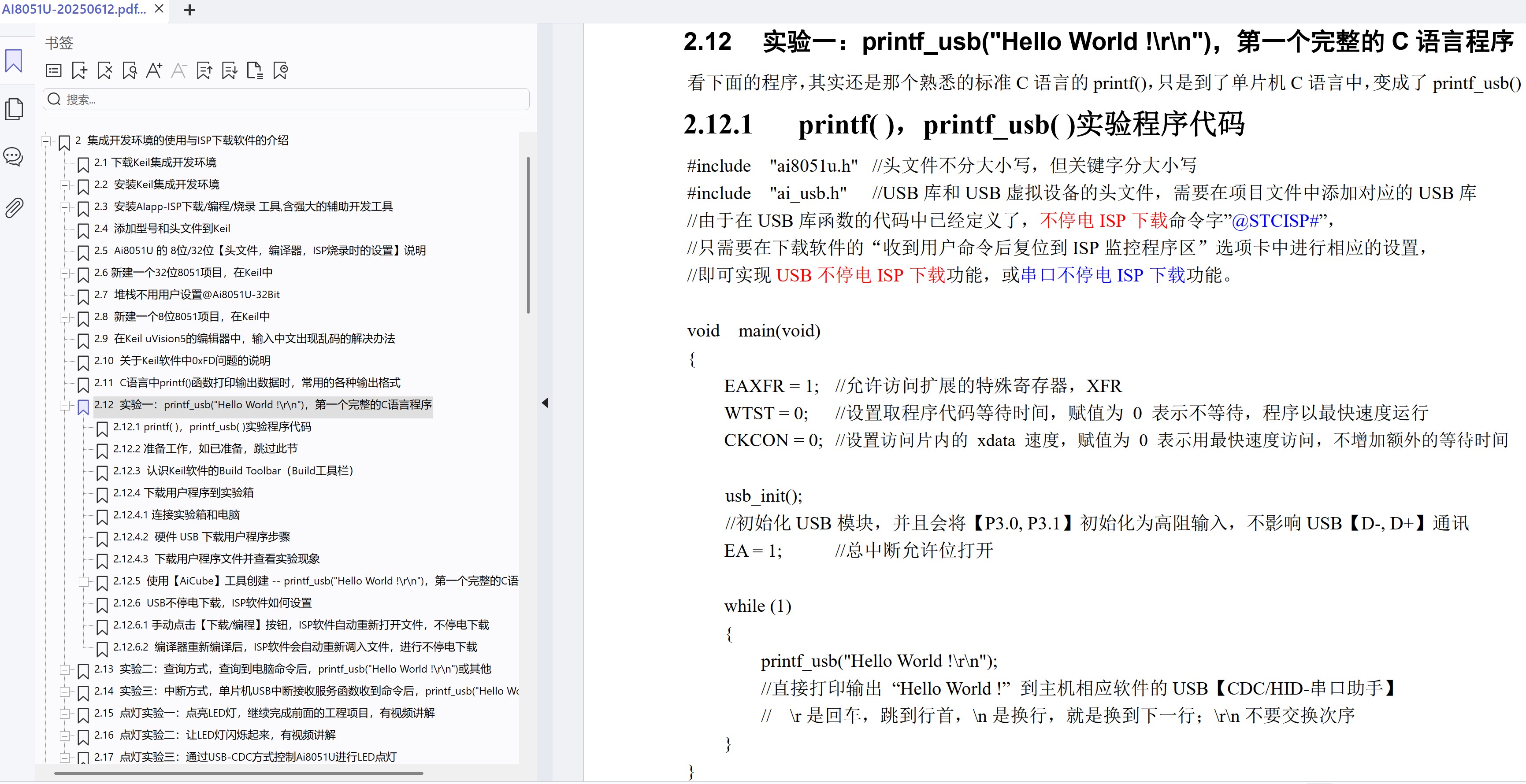

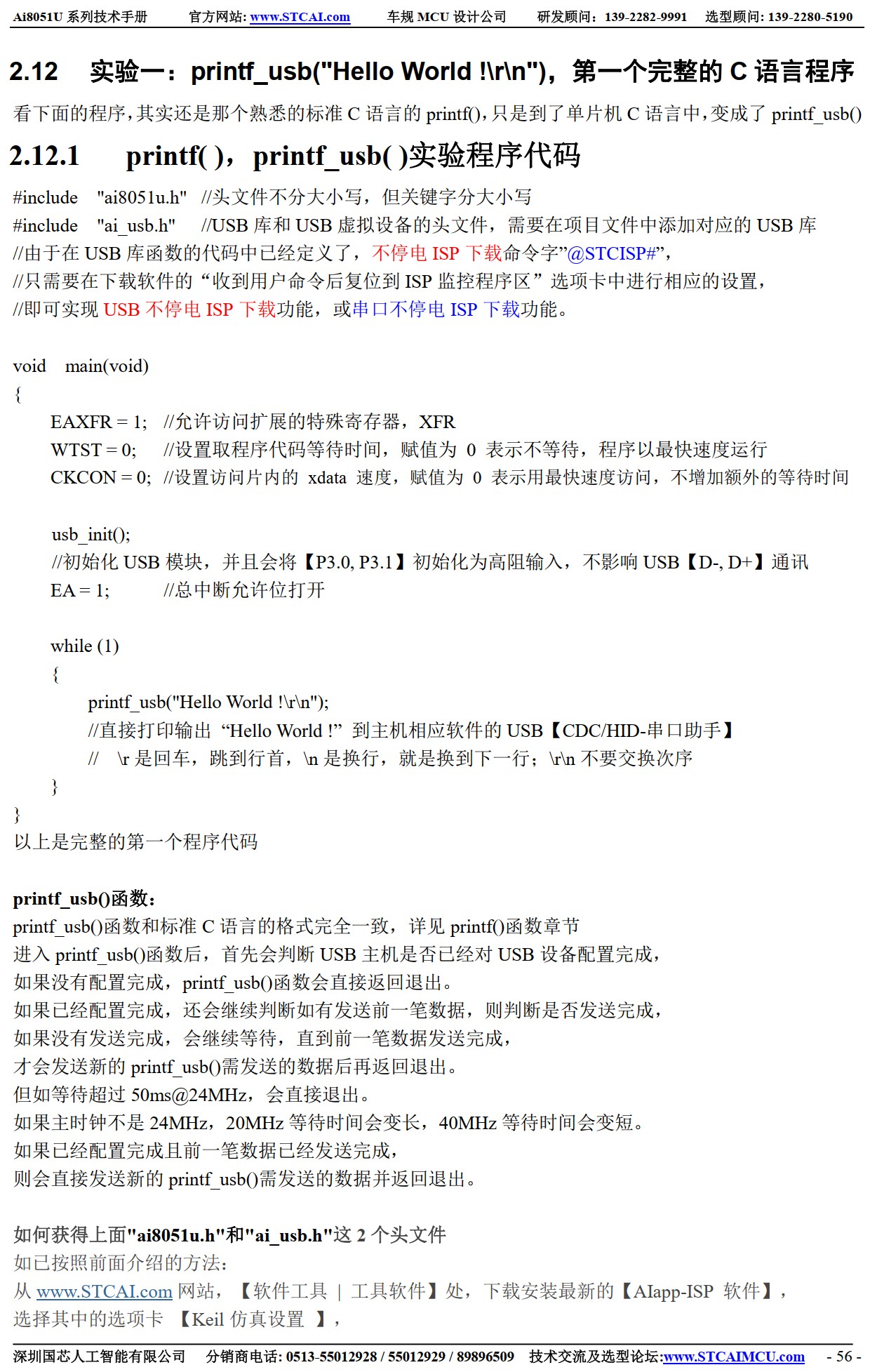

32位8051单片机入门的第一个完整的C语言程序，printf_usb("Hello World !\r\n")

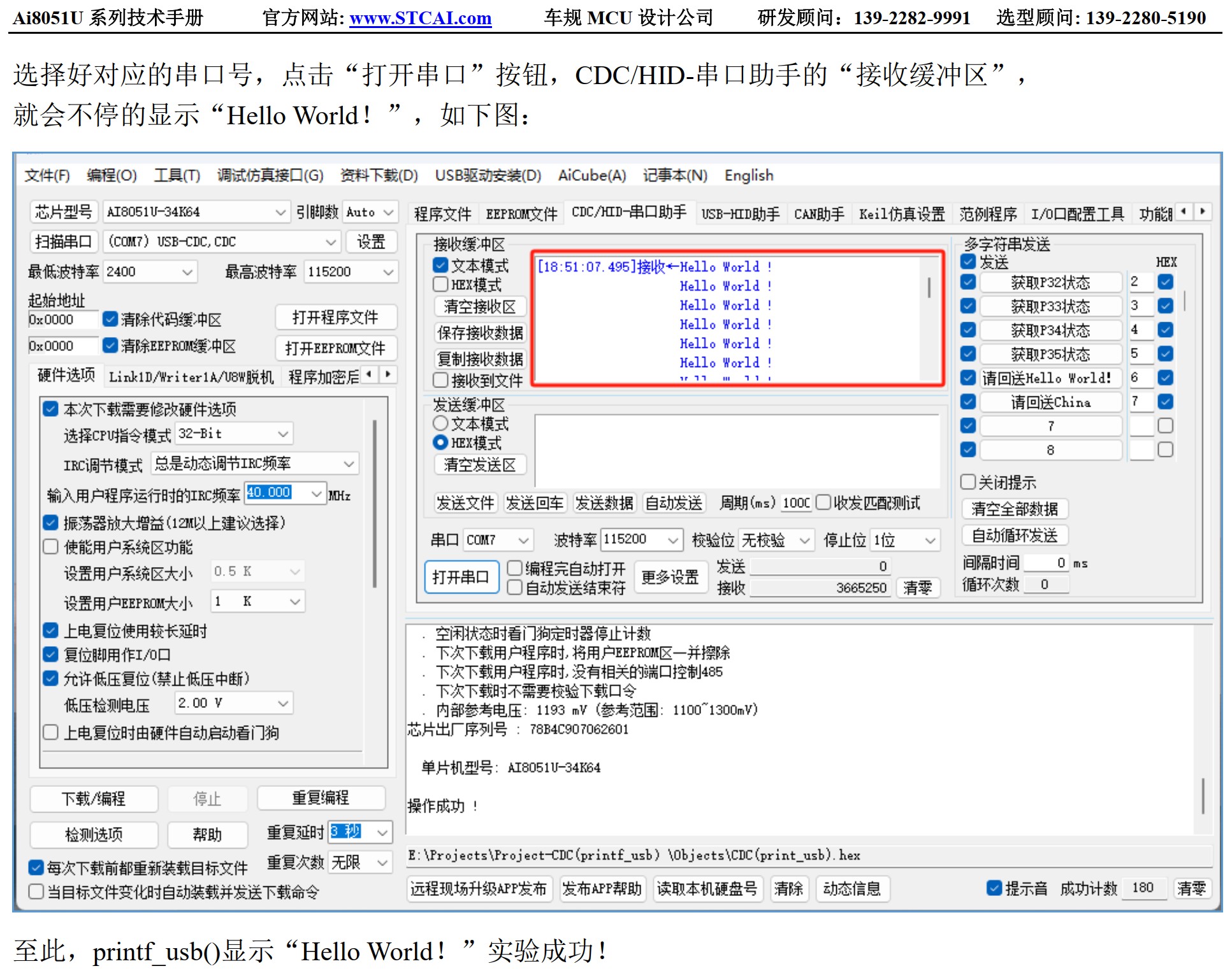

AiCube 实验一:  直接 printf_usb("Hello World !\r\n")
32位8051单片机入门的第一个完整的C语言程序

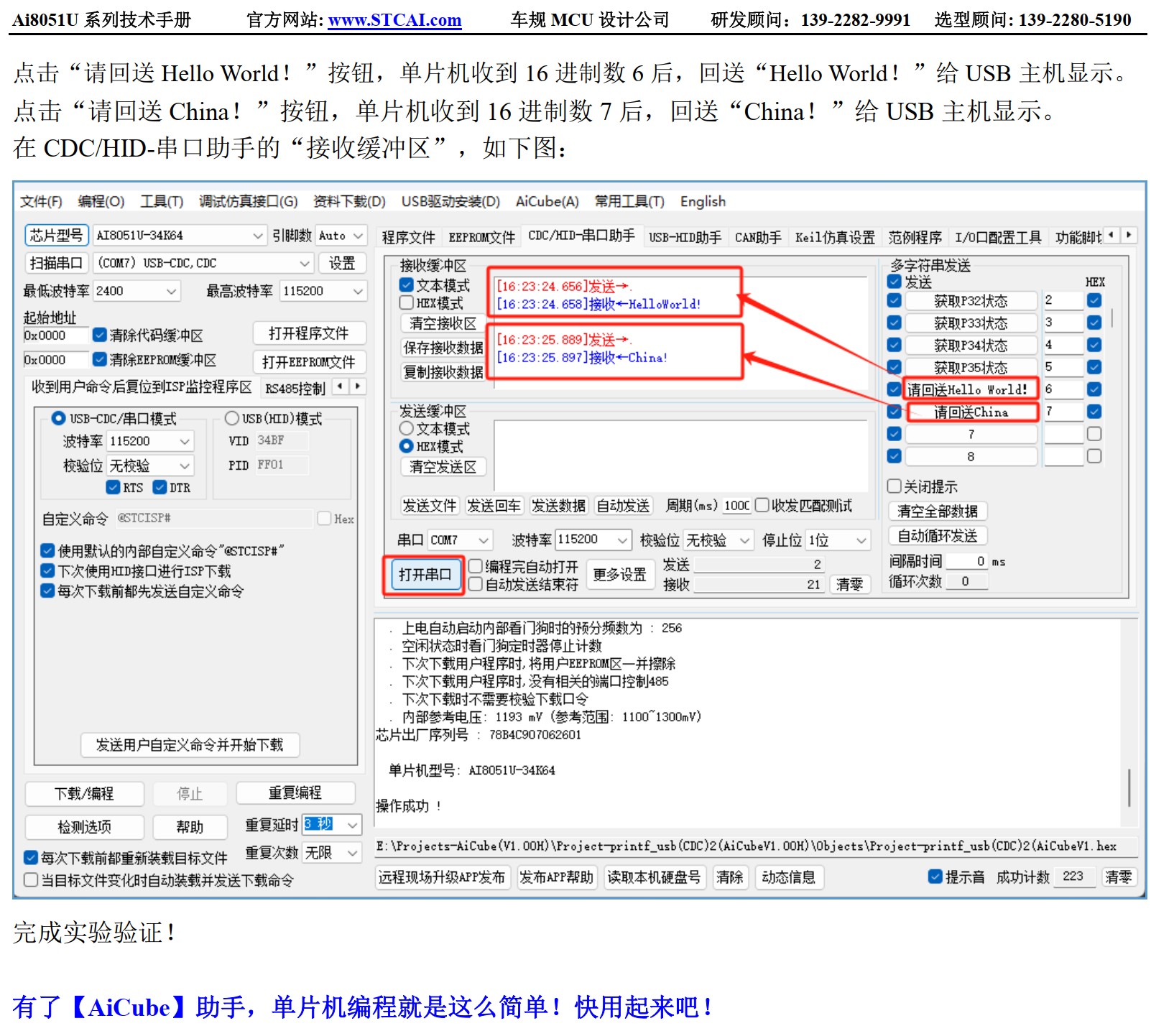

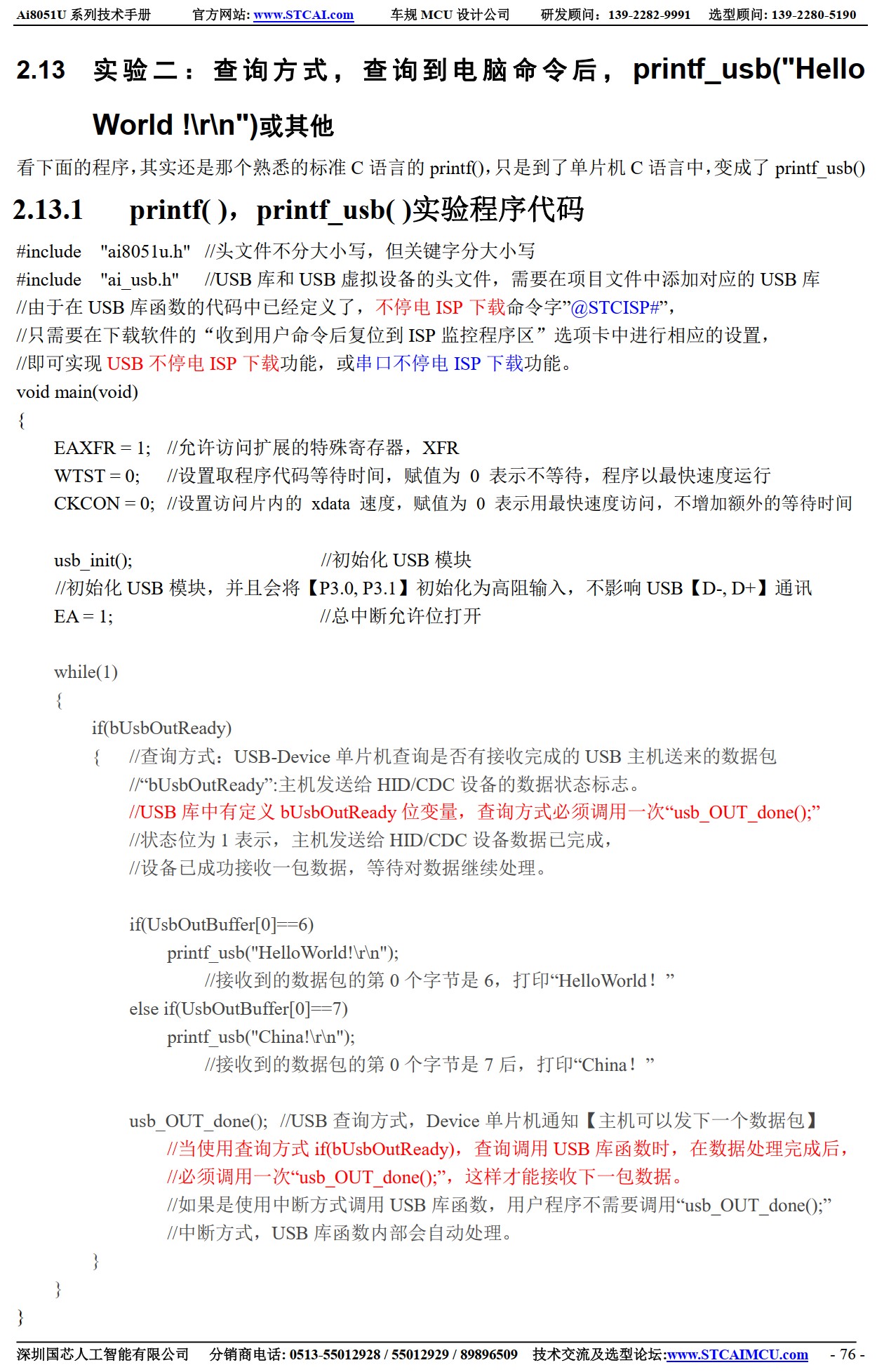

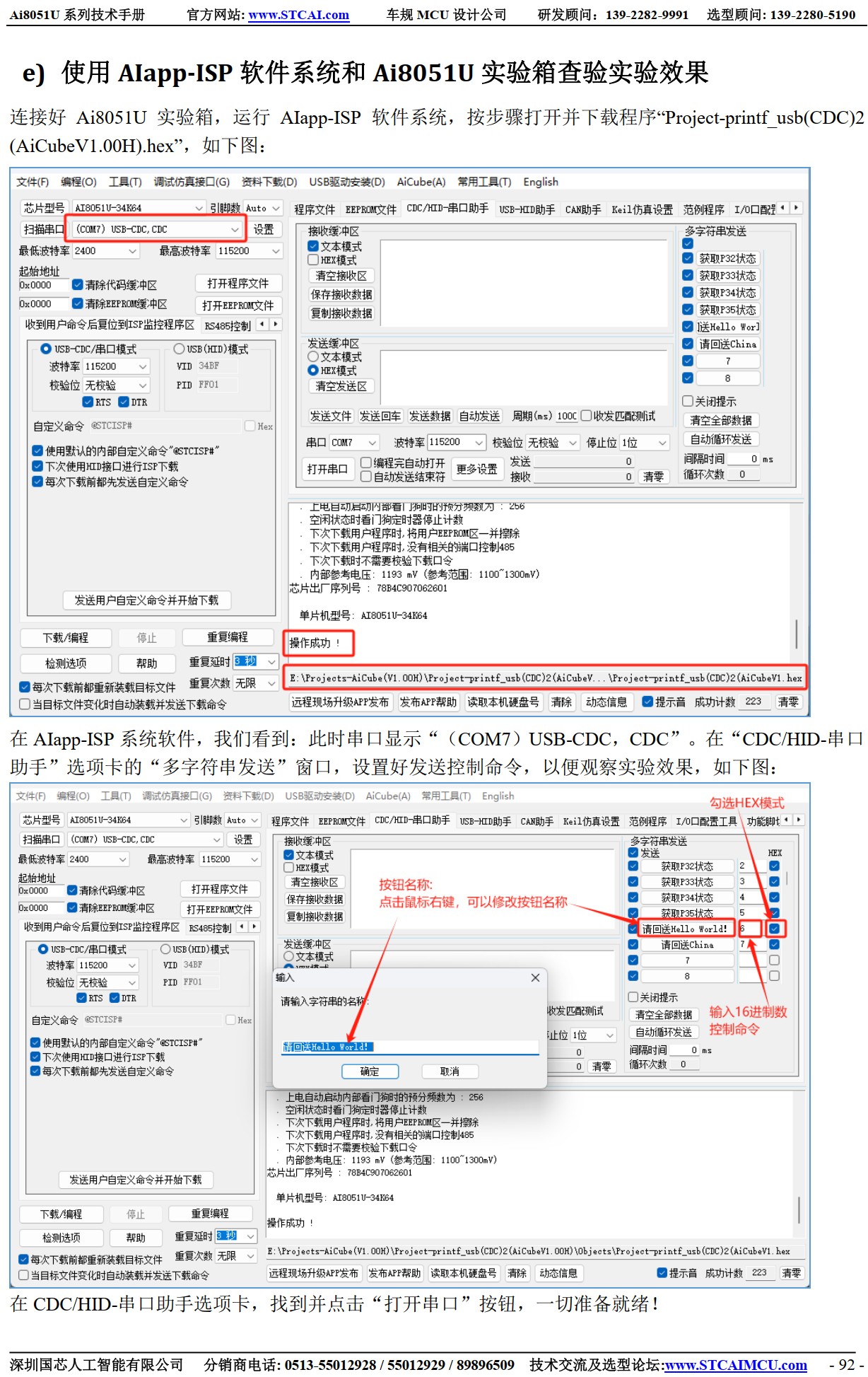

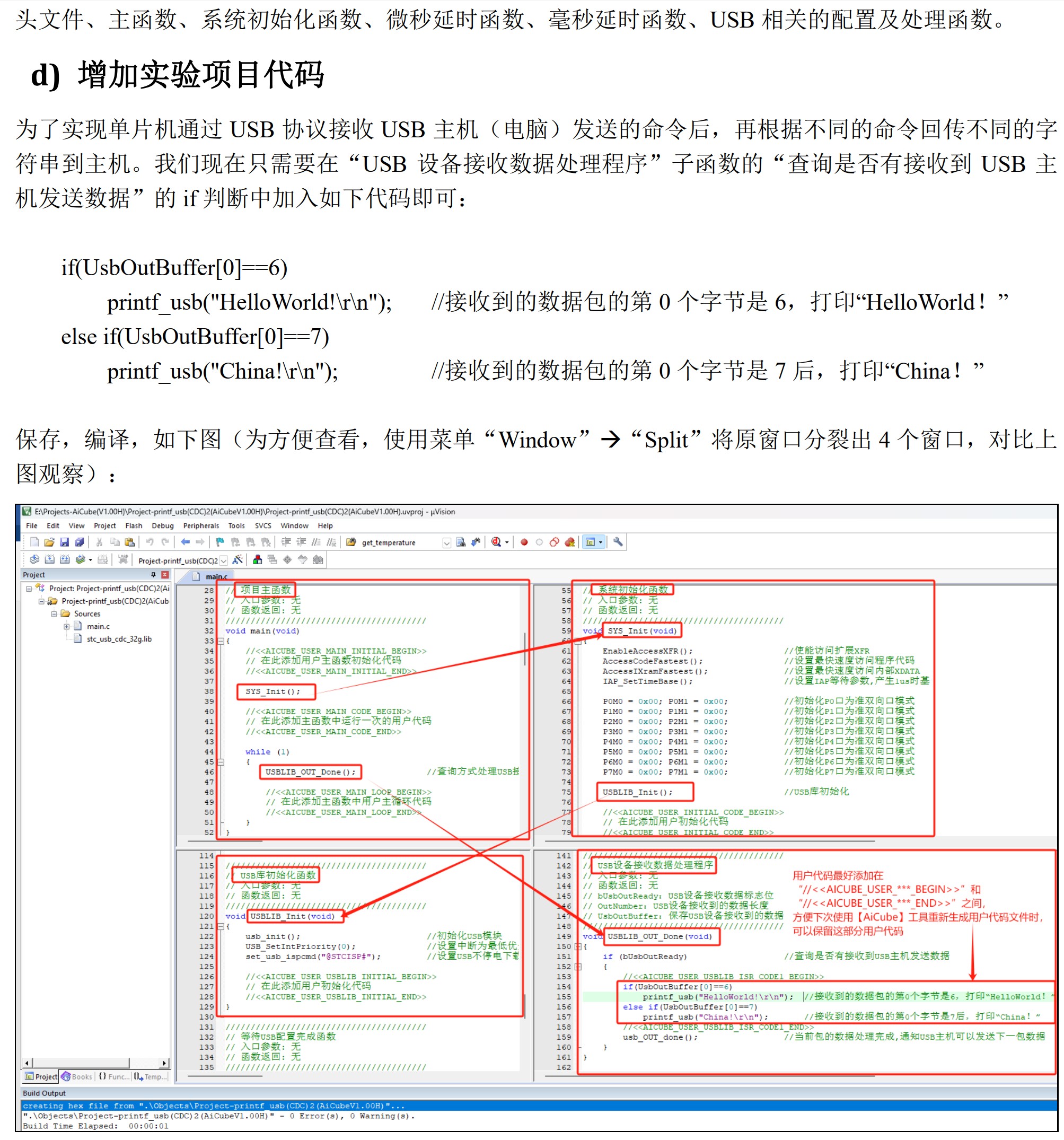

AiCube 实验二:  查询方式，查询到电脑命令后，
                        printf_usb("Hello World !\r\n")或其他

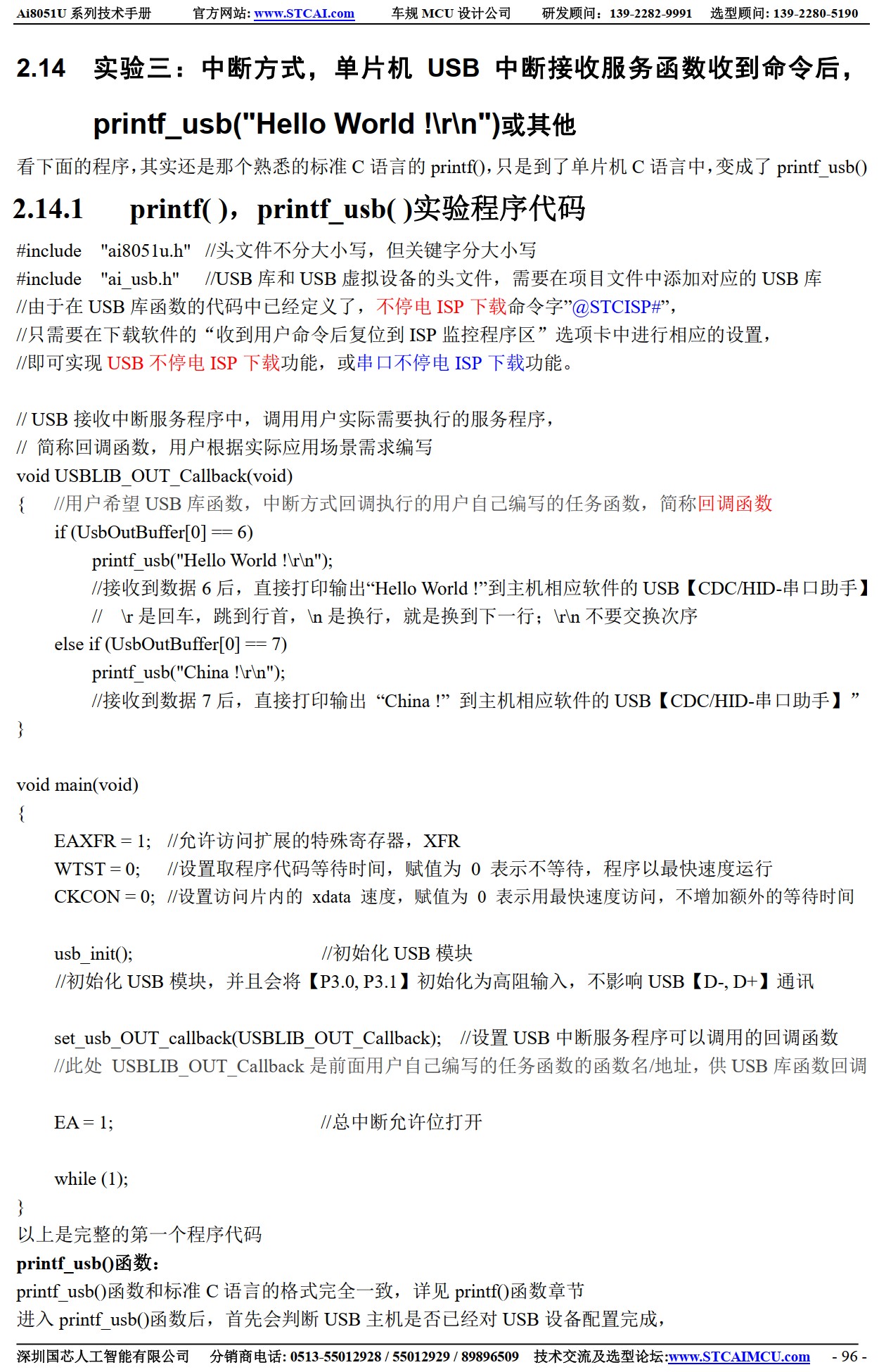

AiCube 实验三:  中断方式，单片机USB中断接收服务函数收到命令后，
                        printf_usb("Hello World !\r\n")或其他

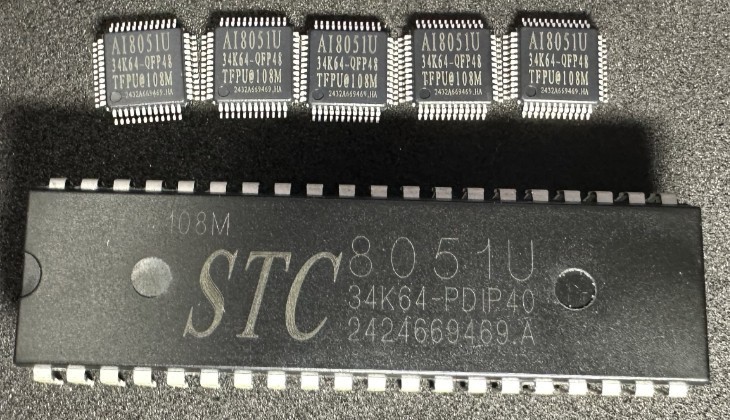

Ai8051U-LQFP48，RMB2.3

USB 型 32位 8051，1T 8051，支持32位8051指令集和8位8051指令集

比普通32位机强太多的地方：

1， Ai8051U有TFPU@120MHz, 算力强, uS级硬件三角函数/浮点运算器；

2， Ai8051U的抗干扰强；12位ADC全新设计更精准，轨到轨比较器

3， Ai8051U内置专业级复位电路，彻底省外部复位；

4， Ai8051U的内部高可靠时钟完全满足串口通信要求，4组高速串口；

5， Ai8051U有QSPI读Flash，直送i8080/M6800-TFT接口，视频级刷彩屏，C8T6没有；

6， Ai8051U的PWM支持硬件移相@120MHz，DMA可以外设直接到外设，P2P

7， Ai8051U是 34K SRAM，64K Flash

8， Ai8051U是自带硬件USB，1个芯片就能直接USB连接电脑仿真/下载，全球唯一

9，有PDIP40，LQFP44，LQFP48封装，管脚兼容经典的89C52RC，12C5A60S2

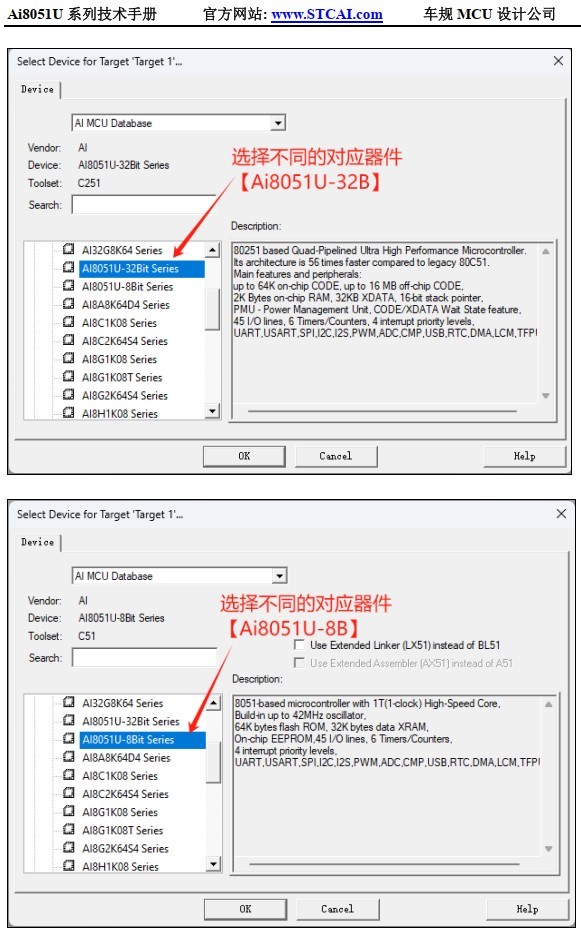

10，当32位8051使用，可以用 Keil C251 编译器，双核兼容设计

11，当8位8051使用，可以用 Keil C51/IAR/SDCC 编译器

Ai8051U-LQFP48，USB 型 32位 8051，RMB2.3含税

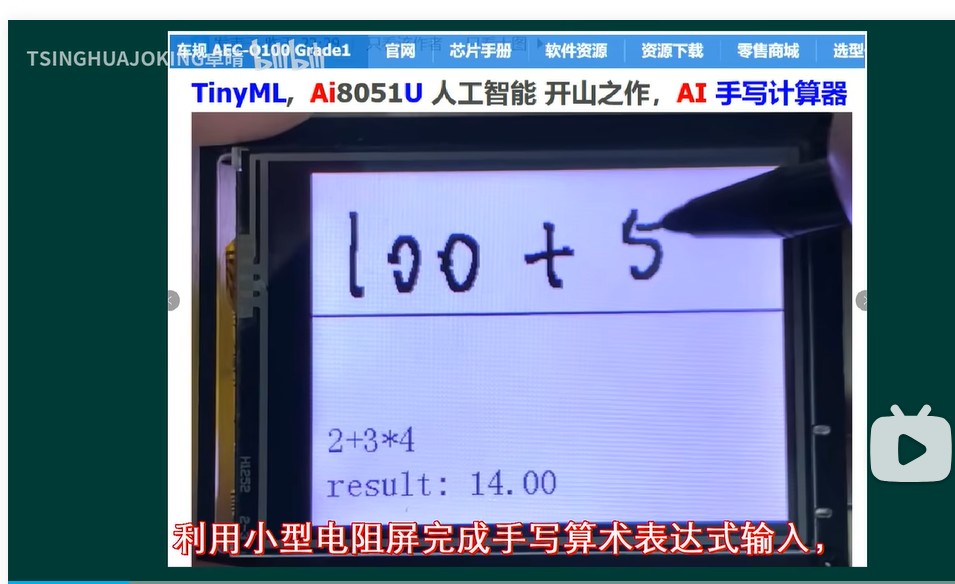

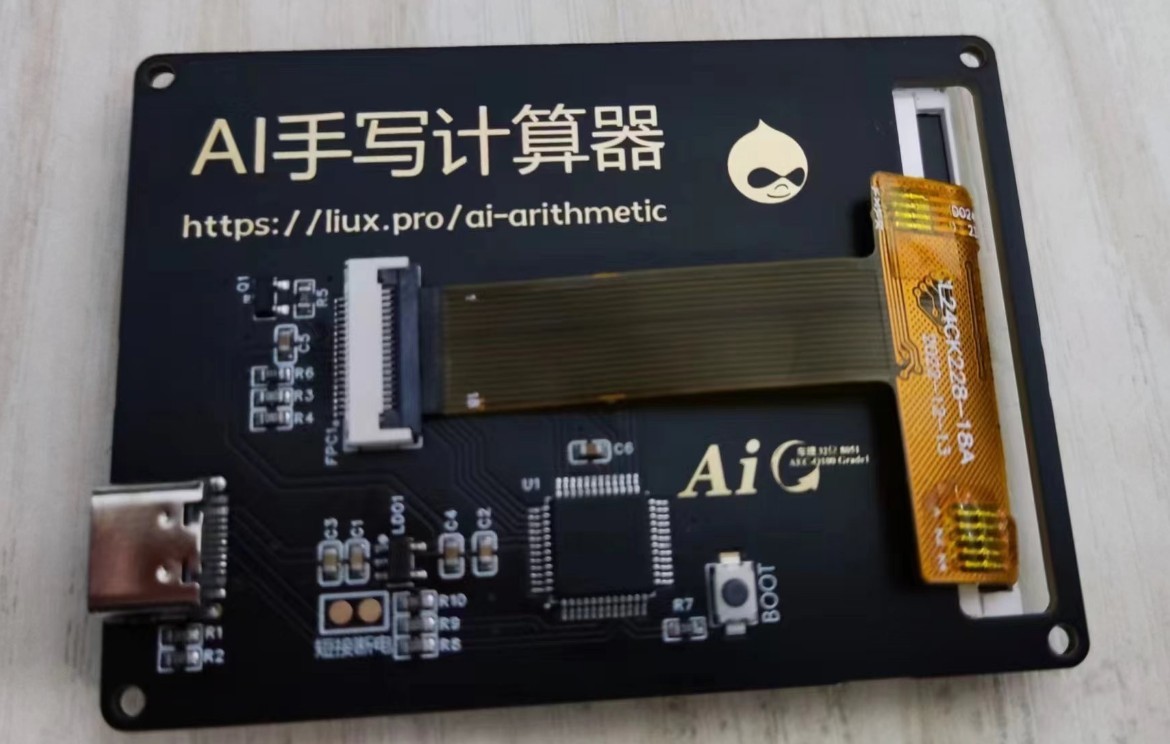

Ai8051U 手写计算器，51世界，AI 开山之作，全面进入 TinyML 时代

【新提醒】Ai8051U 运行 LeNet 卷积神经网络，实现手写计算器功能 ! 8051U, AI 开山之作 - TinyML，Ai8051U 人工智能开山之作，AI手写计算器国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

神*** · 发表于 2024-11-19 10:47:59

2024/12/9:
冲哥重披战袍，Ai8051U 实战教学视频上线

《8051U深度入门到32位51大型实战教学视频》
第一集序言
第二集硬件及工具介绍
第三集点亮第一颗LED
第四集 USB不停电下载
第五集 C语言基础
第六集 I/0输入输出
第七集定时器中断
第八集定时器周期性调度任务
第九集数码管

《8051U深度入门到32位51大型实战视频》
===TinyML，AI 手写输入计算器
      示波器，频谱分析仪，USB声卡
      音频播放器，录音笔，视频级刷TFT彩屏
      串口绘图，FFT绘图，串口助手
      虚拟硬件：键盘，OLED12864，LCD12864
      串行Flash编程器，图片取模，字库生成
51U 继续再躺赢 50年大型技术支撑论坛
         www.STCAIMCU.com

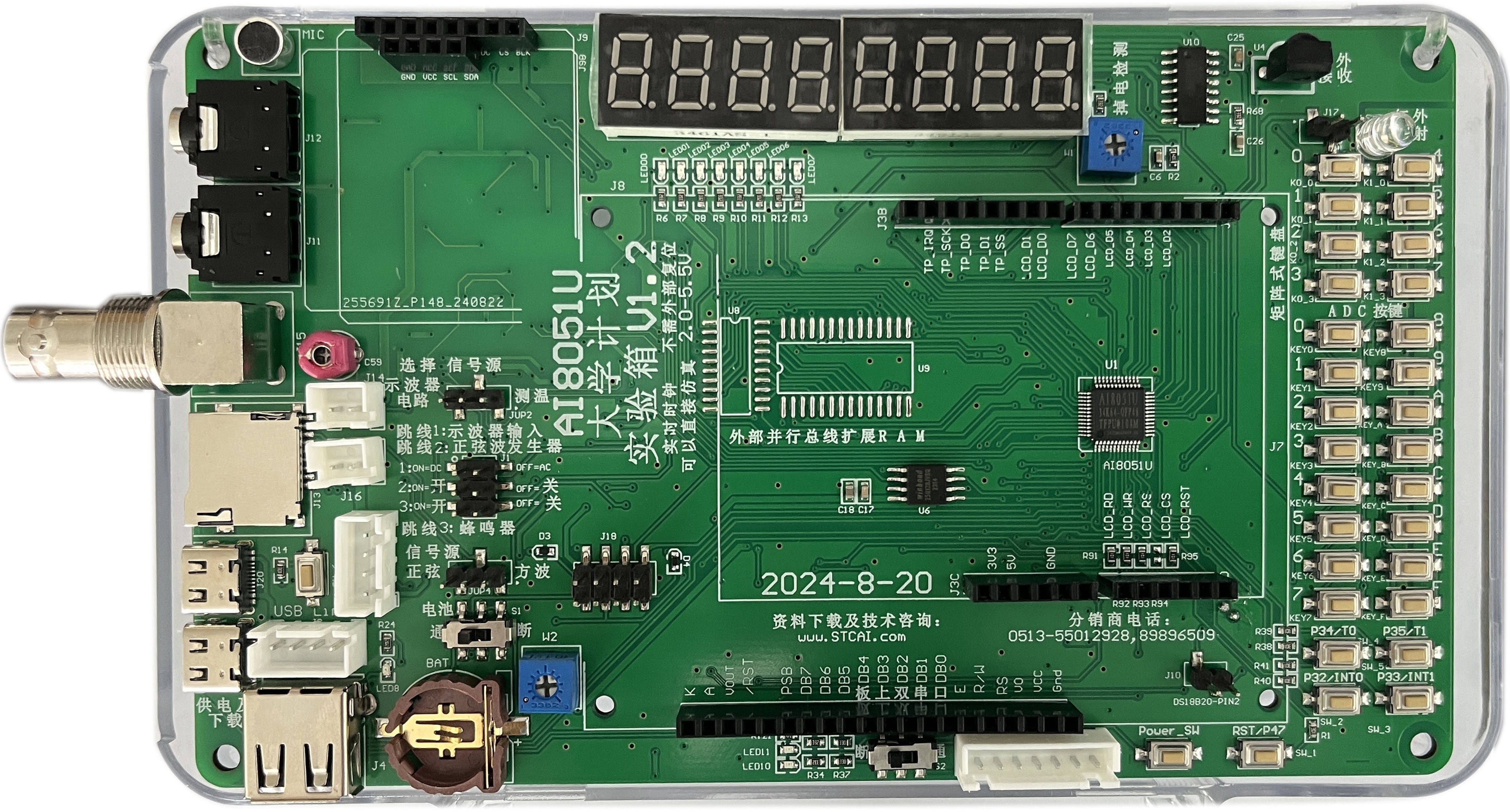

Ai8051U-实验箱  强大的大型实战演示程序包
深圳国芯人工智能有限公司-实验箱 (stcai.com)
Ai8051U  数据手册
深圳国芯人工智能有限公司-产品_AI8051U系列 (stcai.com)

Ai8051U，USB 型 1T 8051，支持32位和8位指令集, RMB2.3
管脚兼容天王级别的:  89C52RC,  12C5A60S2
要兼容 8位8051指令集，  可以用 Keil C51/IAR/SDCC 编译器
===就相当于更强大的 8H8K64U
要兼容 32位8051指令集，可以用 Keil C251 编译器，双核兼容设计
===就相当于更强大的 32G12K128, 32G8K64
34K SRAM(2K edata, 32K xdata), 64K Flash
TFPU@120MHz, 硬件浮点/硬件三角函数运算器
DMA支持PWM, DMA支持外设直接到外设, P2P
120MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, 4组串口，12位ADC, 轨到轨比较器
QSPI, SPI, I2S, I2C,  TFT-i8080/M6800 接口
PDIP40，LQFP44，LQFP48

      Ai32位8051
8 0 5 1  凌绝顶，核心算力在哪里！
算力一日同风起，扶摇直上九万里 !
百兆硬件真浮点，三角函数运算器！
神州春色三万里，封神榜永远是你！
===老骥伏枥志在万里，来我们再战三万里

跟踪学习，在本坛专门的学习打卡区：
https://www.stcaimcu.com/forum.php?mod=forumdisplay&fid=78
发表学习心得七集以上，赠送超级强大的 Ai8051U实验箱
100万套 Ai8051U-实验箱，等您发表学习感悟后，【免费 + 包邮送】

【免费 + 包邮送】 送/申样/采购可上班时间加如下您对应地区的客服 QQ或微信联系
加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求【免费+包邮】送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求【免费+包邮】送, 还免费教仿真
加STC华南区客服佘经理QQ: 614777595；微信：18106296591 要求【免费+包邮】送, 还免费教仿真
加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求【免费+包邮】送, 还免费教仿真
加STC华东区客服聂经理QQ: 2593903262；微信：18106296598  要求【免费+包邮】送, 还免费教仿真
加STC华东区客服吴经理QQ: 1463035472；微信：19952583954  要求【免费+包邮】送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求【免费+包邮】送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;  微信：19952583876  要求【免费+包邮】送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求【免费+包邮】送, 还免费教仿真
加STC东北区客服庄经理QQ: 1017142298 ;  微信：19952583534  要求【免费+包邮】送, 还免费教仿真
加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求【免费+包邮】送, 还免费教仿真
加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求【免费+包邮】送, 还免费教仿真

工作时间:  8:30-12:00，13:00-17:30（周一到周五, 法定节假日除外）
【免费 + 包邮送】 送/申样/采购传统电话热线：0513-55012928，0513-89896509，0513-55012929
2024/12/11，统一安排【免费 + 包邮送】服务人员

https://www.stcaimcu.com/forum.p ... 11902&extra=&page=1
《8051U深度入门到32位51大型实战教学视频》
发表学习心得七集以上，赠送超级强大的 Ai8051U实验箱，并保证会持续到15集课程以后
可做：USB声卡，各种USB教学设备，音频播放器，示波器，FFT频谱分析仪, AI手写计算器
100万套 Ai8051U-实验箱，等您在本坛学习打卡区，发表学习感悟后，【免费 + 包邮送】

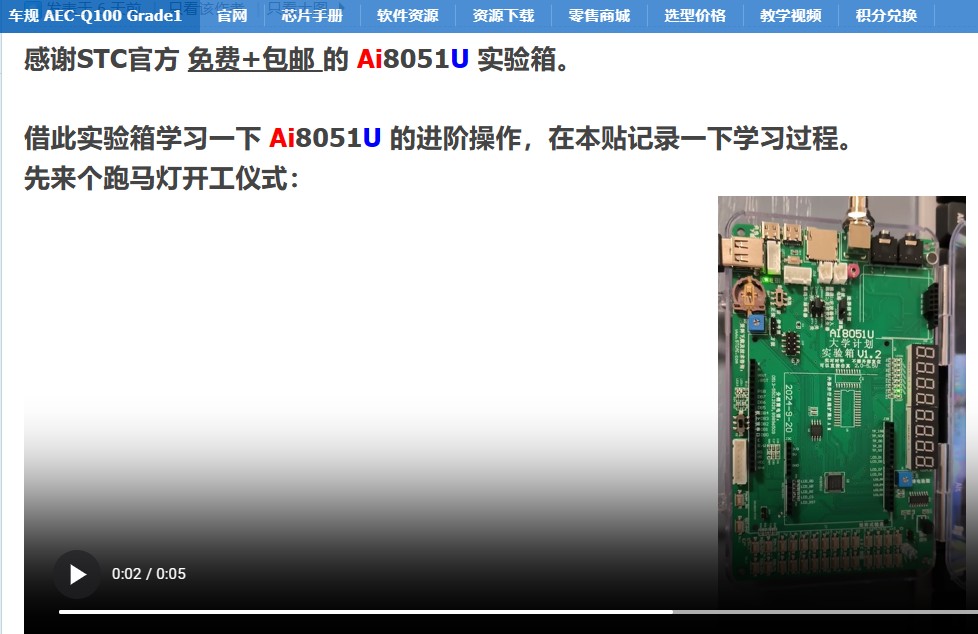

参考下面的这个学习打卡风格

【新提醒】学习官方Ai8051U实验箱记录贴 - 学习打卡区 | 感悟国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

https://www.stcaimcu.com/forum.p ... 1902&extra=page%3D1
冲哥重披战袍，Ai8051U 实战教学视频上线
《8051U深度入门到32位51大型实战视频》
===TinyML，AI 手写输入计算器
示波器，频谱分析仪，USB声卡
音频播放器，录音笔，视频级刷TFT彩屏
串口绘图，FFT绘图，串口助手
虚拟硬件：键盘，OLED12864，LCD12864
串行Flash编程器，图片取模，字库生成
51U 继续再躺赢 50年大型技术支撑论坛
www.STCAIMCU.com
Ai8051U-实验箱强大的大型实战演示程序包
跟踪学习，发表学习心得十五集以上，赠送超级强大的 Ai8051U实验箱
USB型32位8051，Ai8051U-实验箱，100万套！
等您发表学习感悟后，【免费 + 包邮送】，100万套

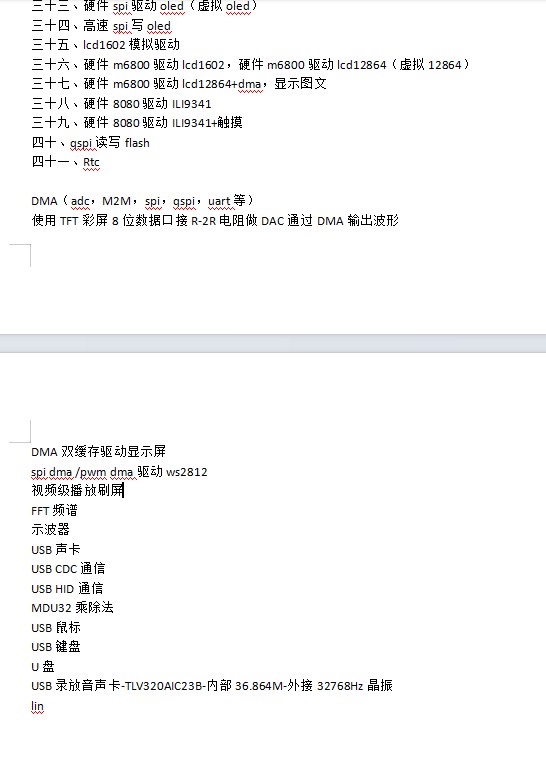

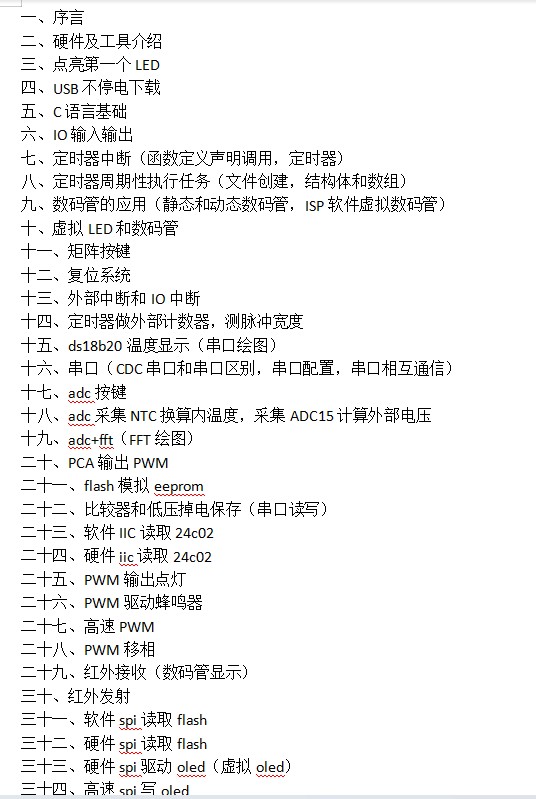

大概的视频内容：

神*** · 发表于 2024-11-19 10:48:06

https://www.stcaimcu.com/data/download/Datasheet/Ai8051U.pdf
Ai8051U 数据手册下载


神*** · 发表于 2024-11-19 10:48:12

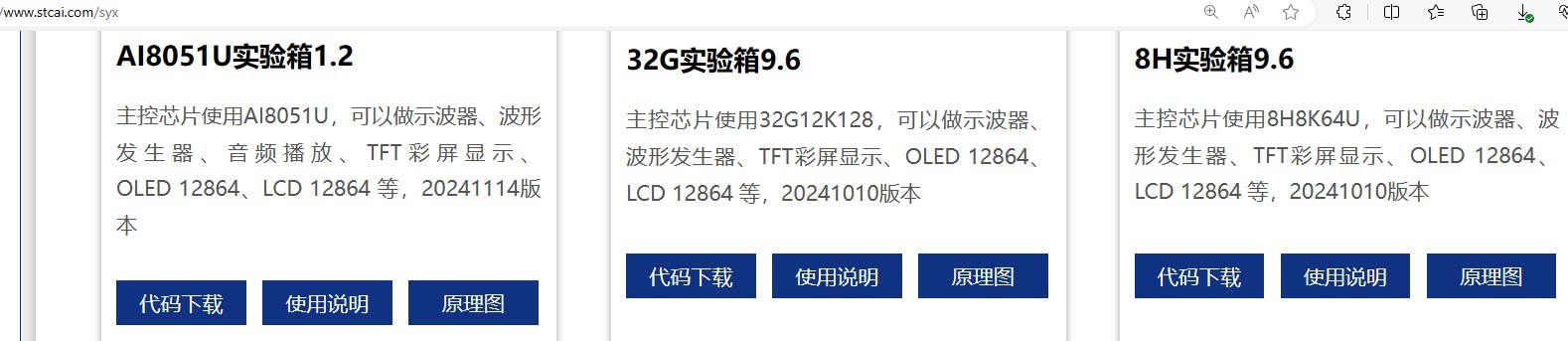

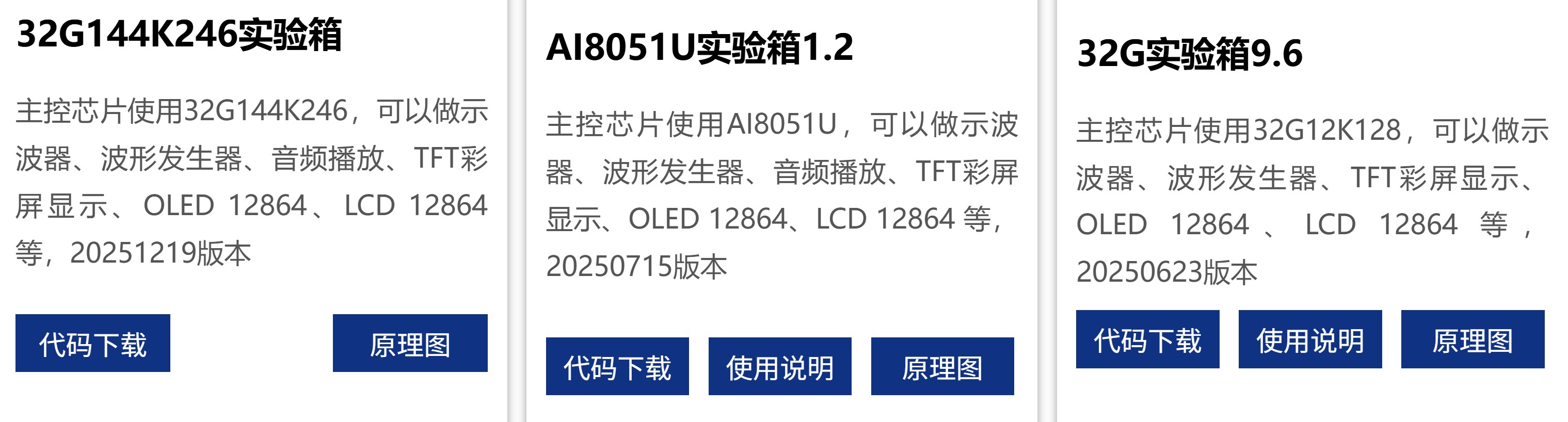

深圳国芯人工智能有限公司-实验箱 (stcai.com)

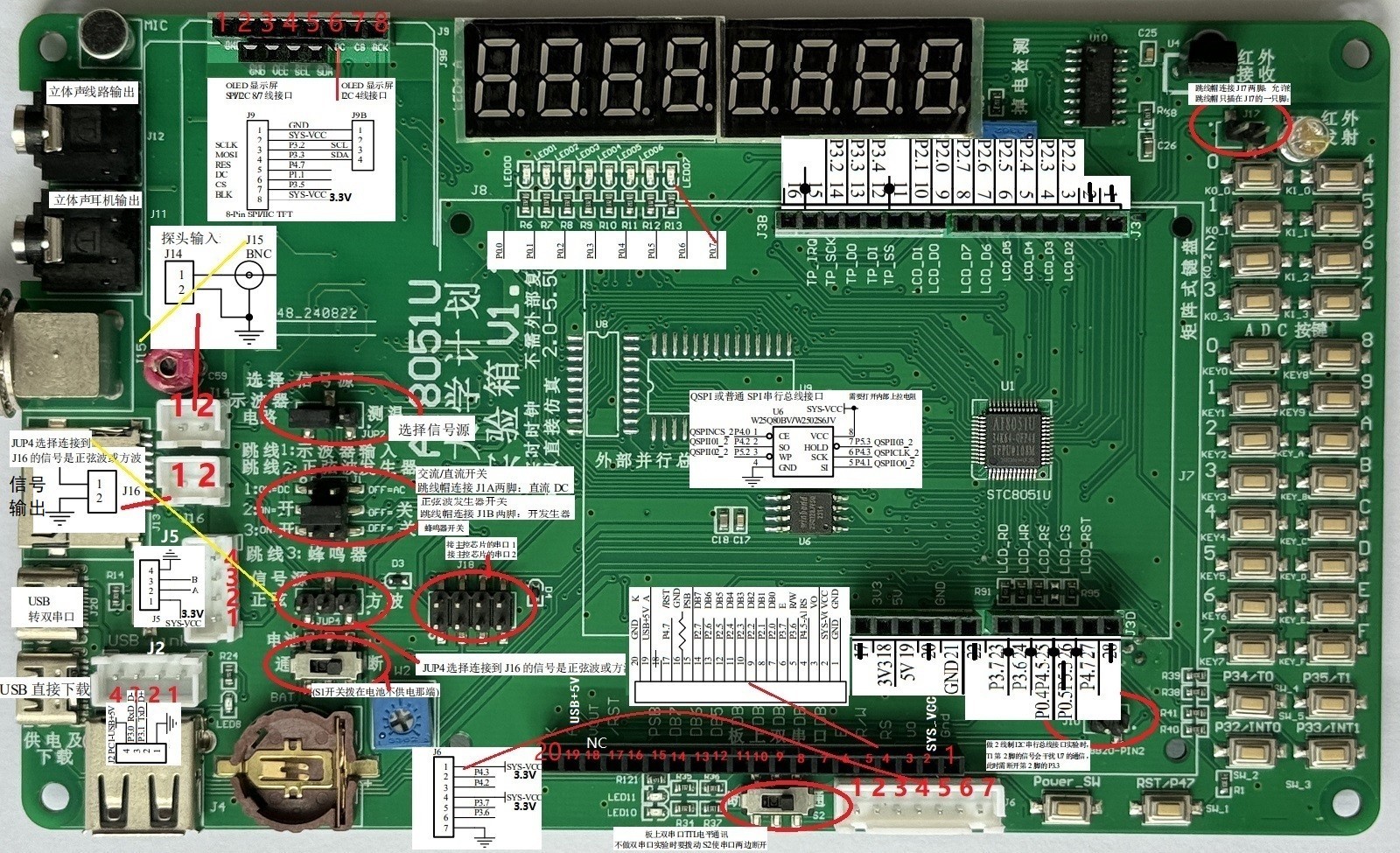

Ai8051U 实验箱：

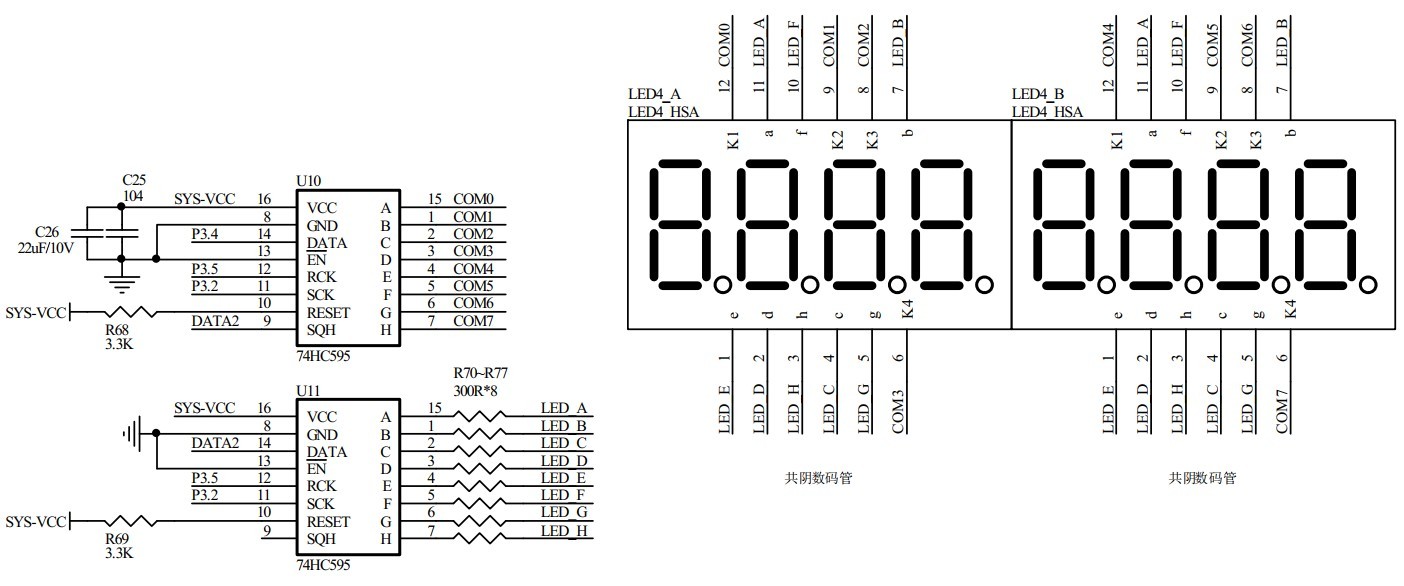

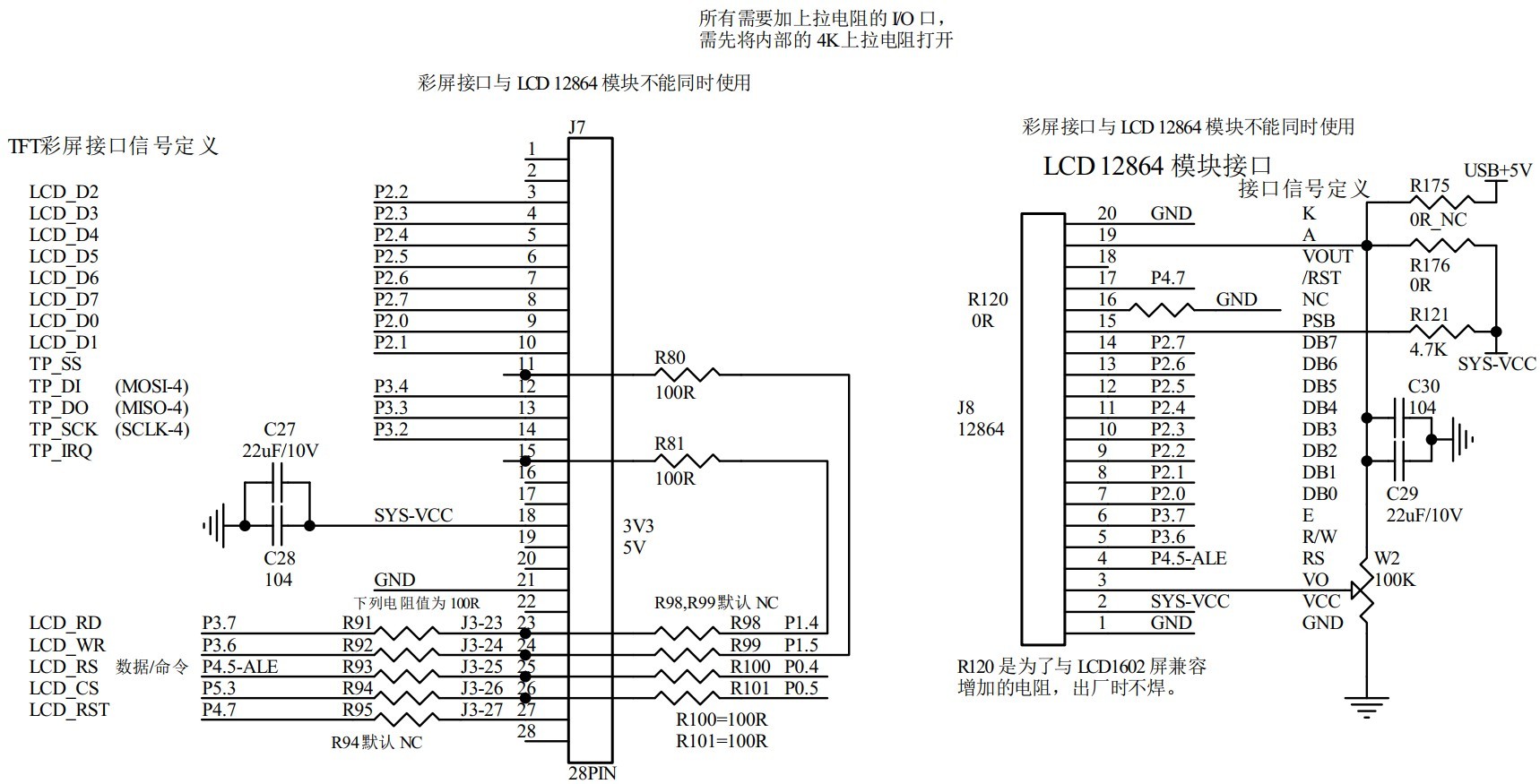

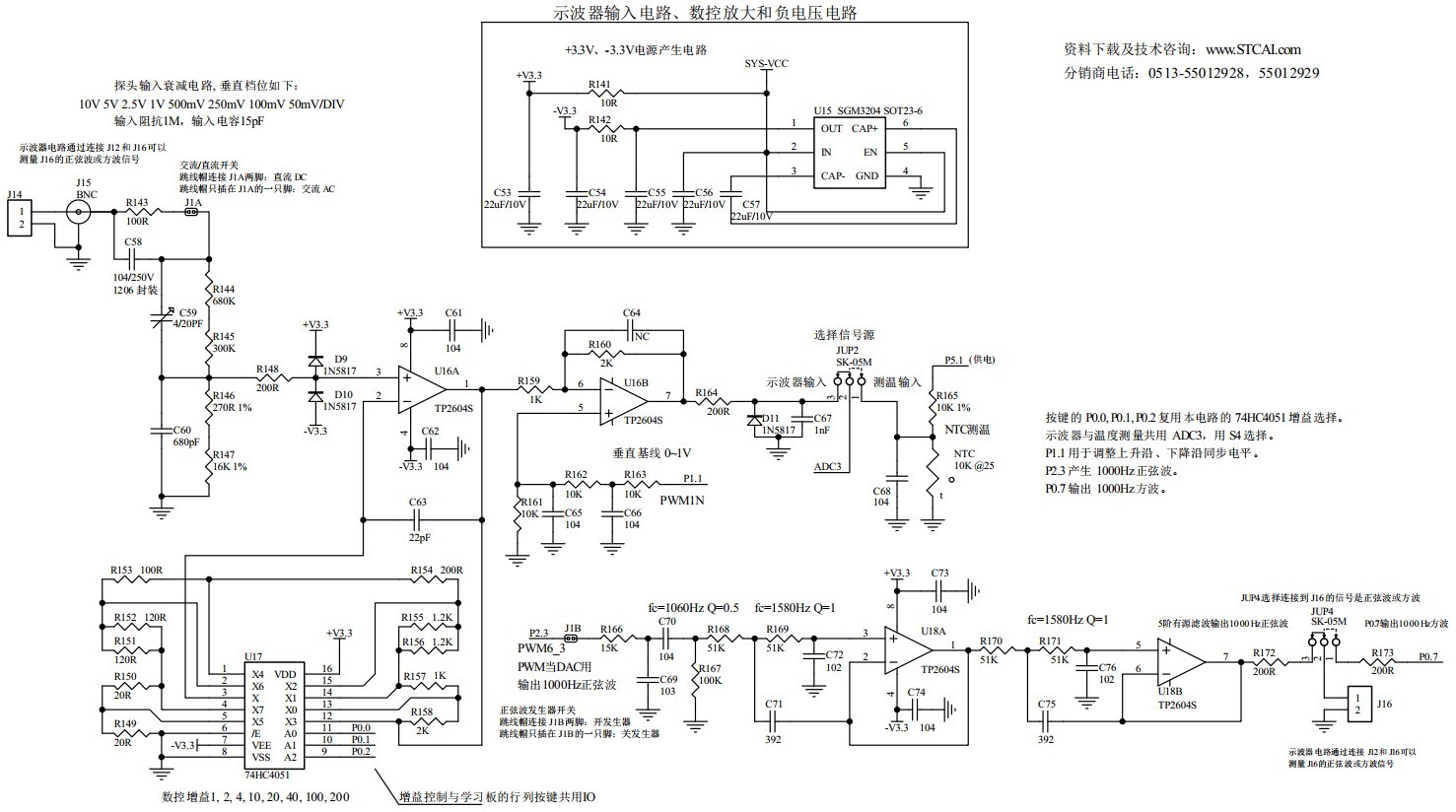

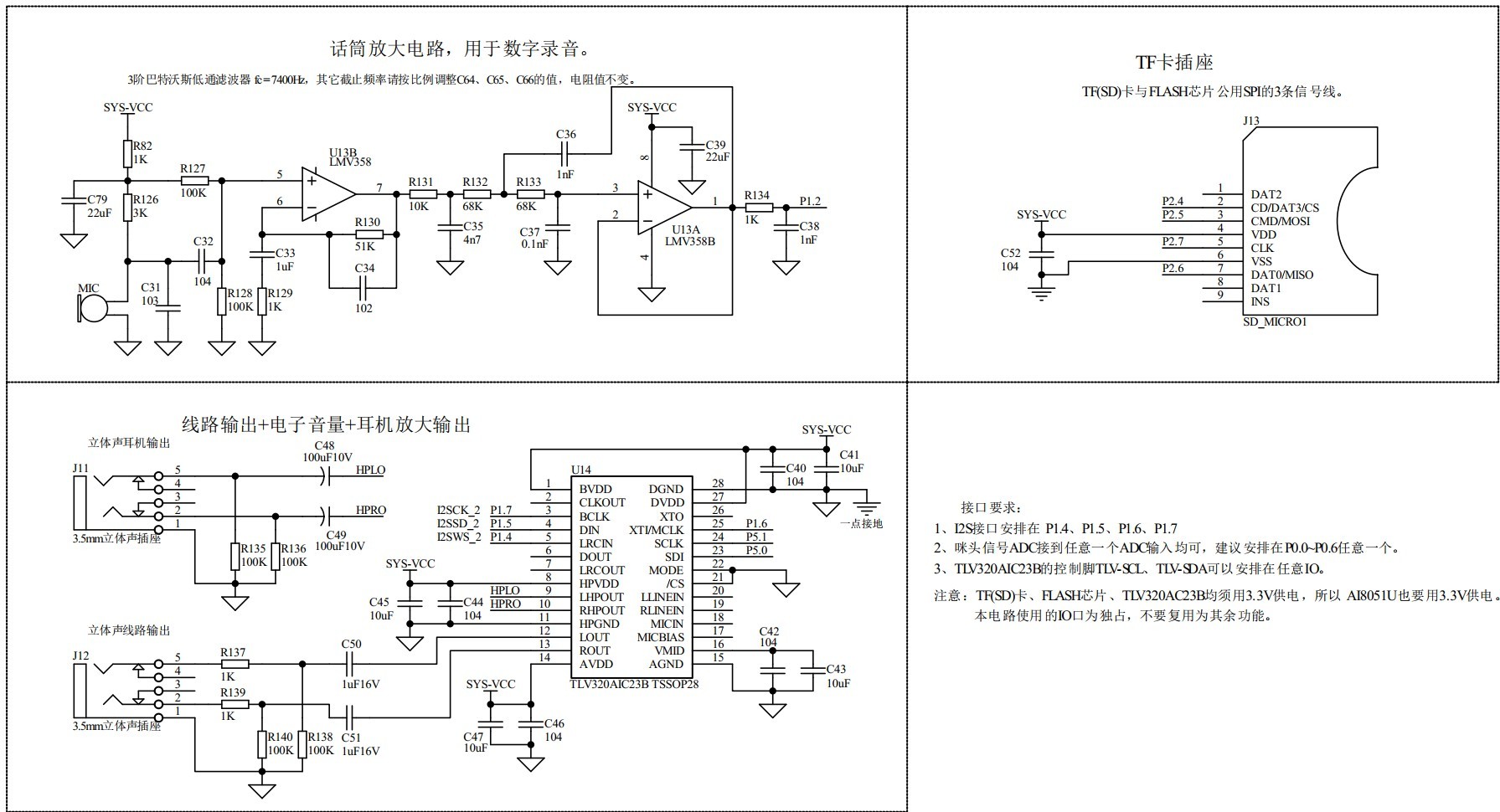

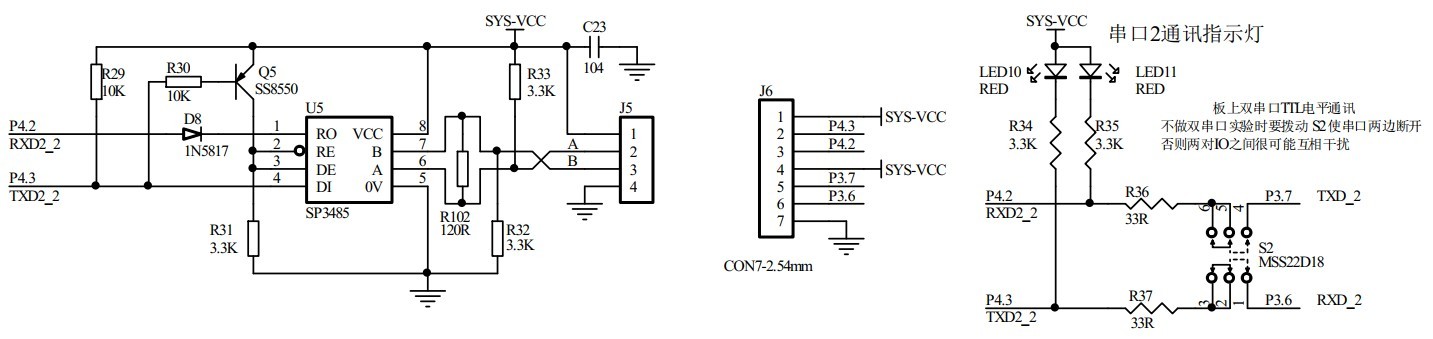

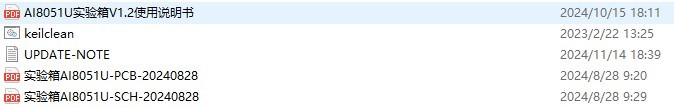

原理图，使用说明，强大的教学演示程序包

神*** · 发表于 2024-11-19 11:23:33

神*** · 发表于 2024-11-19 11:23:49

电子电*** · 发表于 2024-11-19 22:12:45

电子电工单片机，发来贺电！

建议大家直接过度到管脚兼容的 AI8051U-PDIP40/LQFP44/LQFP48
来入门《单片机原理及应用》, www.STCAIMCU.com
Ai8051U-LQFP48  比普通 M0/M3，比 32F103C8T6 强太多的地方：
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM， DMA 支持外设直接到外设，P2P
8，Ai8051U是自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一
   ===这个开发生态，全球最强
Ai8051U-LQFP48， RMB2.3含税
Ai8051U手写计算器，51世界，AI 开山之作，全面进入 TinyML 时代

还是直接过度到管脚兼容更简单更强大的 AI8051U来入门：
T0/T1的模式0被改造成16位自动重载，只讲一种模式就行了
另外还有8位预分频，打开就是24位自动重装载定时器
定时器更简单，定时器更强大了

用T1的模式0来做串口波特率发生器，串口也简单了
波特率 = 系统时钟/4/(65536-重装数)，速度快了，
可以到10Mbps, 误差几乎没了
这样，51的定时器，串行口，就更简单更强大了
