BLDC, 三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解

小*** · 发表于 2024-7-23 16:38:37

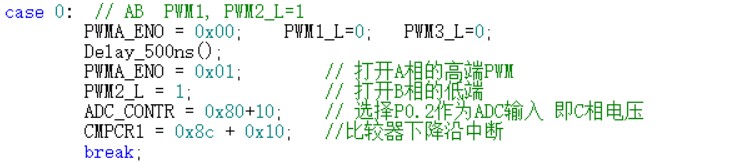

梁工，六步换相代码里500nS延时是有什么作用？

iam0000*** · 发表于 2024-7-23 20:29:16

梁工，使用您的中功率方案，现在电机在10V以内运行顺畅，电压再往上升，就开始出现失步、抖动；根据前面学友的方式，调整反馈电阻，减小消磁延时时间都试过了，没有明显好转，如果取消消磁时间程序应该怎么修改？

垂柳*** · 发表于 2024-7-30 13:01:22

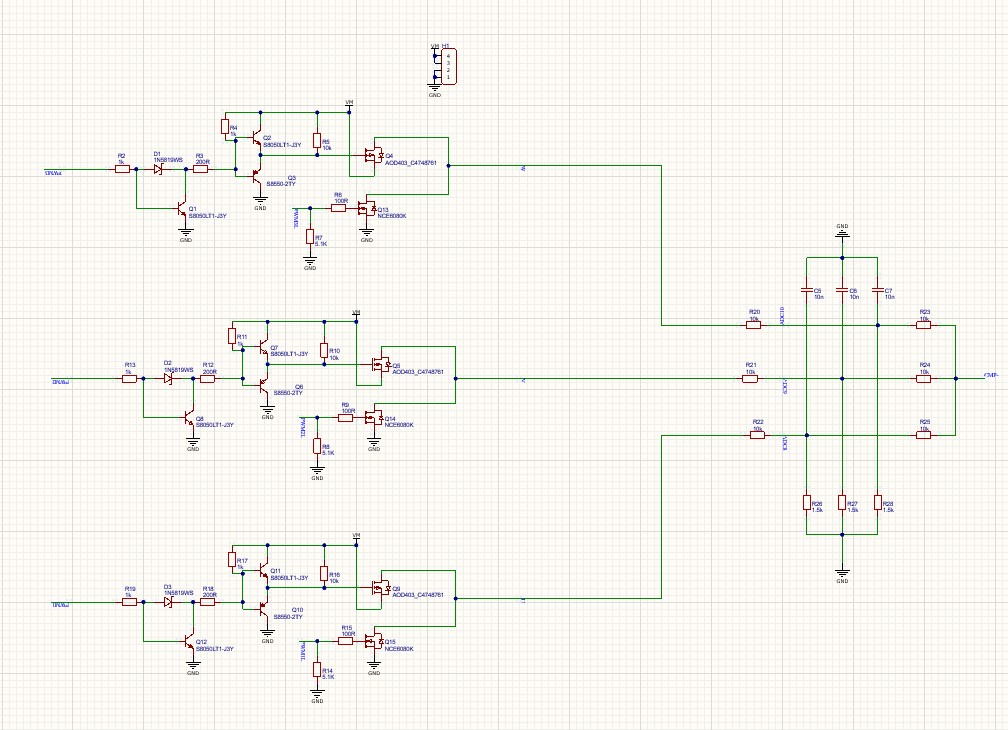

梁总：我基础不太好，请赐教一下，电路图中R2、R8、R14的取值随着电压不同而不同，是限流还考虑什么因素，具体怎么计算呢，请详细告知，我真想学透。谢谢

垂柳*** · 发表于 2024-7-30 13:05:52

梁工：您的电路，如果驱动72伏带霍尔电机，R2、R8、R14取值怎么计算？估计mos管要更换大耐压的吧？另外电动车转把能代替可调电阻吗？好像转把里面是霍尔，不是电阻

梁*** · 发表于 2024-7-30 16:53:01

垂柳*** 发表于 2024-7-30 13:01
梁总：我基础不太好，请赐教一下，电路图中R2、R8、R14的取值随着电压不同而不同，是限流还考虑什么因素， ...

电路图中R2、R8、R14的取值随着电压不同而不同，是因为要控制MOSFET的栅压不要过高，我一般控制在12V左右，假如用24V供电，不限制栅压，24V的栅压会击穿MOSFET。
这个电路合适12~24V供电的场合，也让学习者熟悉三极管的应用。

梁*** · 发表于 2024-7-30 16:55:01

垂柳*** 发表于 2024-7-30 13:05
梁工：您的电路，如果驱动72伏带霍尔电机，R2、R8、R14取值怎么计算？估计mos管要更换大耐压的吧？另外电动 ...

主楼的电路只合适12~24V供电，要更高的电压，请使用驱动IC，驱动IC使用12V供电，电机可以使用高压，但要处理12V电源和使用合适耐压的MOSFET，请参考下面的电路：
BLDC, 三相无刷直流电机驱动-STC32G-无HALL 或带HALL，例子打板测试已OK
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7291

垂柳*** · 发表于 2024-7-30 23:27:37

梁工：还请教一下，电路图上管用8050和8550驱动，下管为何不需要对管驱动呢？我基础太差了。先感谢详细解答。

Ry*** · 发表于 2024-7-31 09:21:20

梁工您好，想请教您下如果我想使用STC8H1K17作为控制芯片能否实现您帖子的相应功能？需要修改哪些位置呢？新手求教。

梁*** · 发表于 2024-7-31 14:32:12

Ry*** 发表于 2024-7-31 09:21
梁工您好，想请教您下如果我想使用STC8H1K17作为控制芯片能否实现您帖子的相应功能？需要修改哪些位置呢？ ...

STC8H系列均可以，程序兼容，只需要将同名的IO链接起来即可。

Ry*** · 发表于 2024-7-31 15:21:15

梁*** 发表于 2024-7-31 14:32
STC8H系列均可以，程序兼容，只需要将同名的IO链接起来即可。

感谢梁工回复，现在是进行软件修改后发现没有波形输出。因为是初学者，也不清楚问题出在哪里？


/*************        功能说明        **************

本程序试验使用STC8H1K28-LQFP32来驱动无传感器无刷三相直流电机.

P0.3接的电位器控制转速, 逆时针旋转电位器电压降低电机减速, 顺时针旋转电位器电压升高电机加速.
关于无感三相无刷直流电机的原理, 用户自行学习了解, 本例不予说明.


******************************************/

#define MAIN_Fosc                24000000L        //定义主时钟

#include        "STC8Hxxx.h"


#define ADC_START        (1<<6)        /* 自动清0 */
#define ADC_FLAG        (1<<5)        /* 软件清0 */

#define        ADC_SPEED        1                /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define        RES_FMT                (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D9 D8 D7 D6 D5 D4 D3 D2, ADC_RESL: D1 D0 0  0  0  0  0  0 */
                                                        /*            1: 右对齐, ADC_RES: 0  0  0  0  0  0  D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */

#define CSSETUP                (0<<7)        /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD                (1<<5)        /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟)                */
#define SMPDUTY                20                /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟)                                */
                                                        /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.                                 */

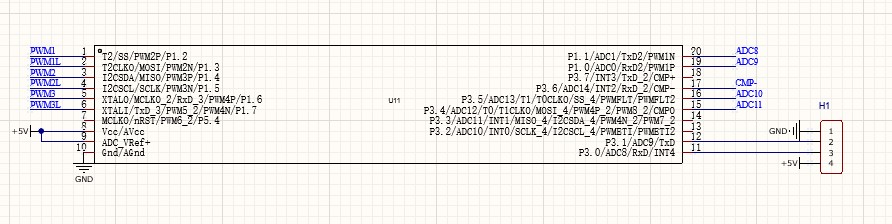

//验证板引脚定义
//PWM1 P1.2
//PWM1L P1.3
//PWM2 P1.4
//PWM2L P1.5
//PWM3 P1.6
//PWM3L P1.7
//ADC8        P1.1
//ADC9        P1.0
//ADC10        P3.5
//ADC11        P3.4
//CMP        P3.6


sbit PWM1 = P1^2;
sbit PWM1_L = P1^3;
sbit PWM2 = P1^4;
sbit PWM2_L = P1^5;
sbit PWM3 = P1^6;
sbit PWM3_L = P1^7;


//PWM2        --->        PWM1
//PWM3        --->        PWM2
//PWM4        --->        PWM3
//ADC8        --->        ADC1
//ADC9        --->        ADC0
//ADC10        --->        ADC13
//ADC11        --->        ADC12

//原程序引脚定义
// sbit PWM1   = P1^0;
// sbit PWM1_L = P1^1;
// sbit PWM2   = P1^2;
// sbit PWM2_L = P1^3;
// sbit PWM3   = P1^4;
// sbit PWM3_L = P1^5;
//ADC11 P0.3
//ADC10 P0.2
//ADC9  P0.1
//ADC8  P0.0
//CMP-        P3.6



u8        step;                //切换步骤
u8        PWM_Value;        // 决定PWM占空比的值
bit        B_RUN;                //运行标志
u8        PWW_Set;        //目标PWM设置
u16        adc11;
bit        B_4ms;                //4ms定时标志

u8        TimeOut;        //堵转超时
bit        B_start;        //启动模式
bit        B_Timer3_OverFlow;

u8        TimeIndex;                //换相时间保存索引
u16        PhaseTimeTmp[8];//8个换相时间, 其 sum/16 就是30度电角度
u16        PhaseTime;                //换相时间计数
u8        XiaoCiCnt;                //1:需要消磁, 2:正在消磁, 0已经消磁


/*************************/

void        Delay_n_ms(u8 dly)        // N ms延时函数
{
        u16        j;
        do
        {
                j = MAIN_Fosc / 10000;
                while(--j)        ;
        }while(--dly);
}

void delay_us(u8 us)        //N us延时函数
{
        do
        {
                NOP(20);        //@24MHz
        }
        while(--us);
}

//========================================================================
// 函数: u16        Get_ADC10bitResult(u8 channel))        //channel = 0~15
//========================================================================
u16        Get_ADC10bitResult(u8 channel)        //channel = 0~15
{
        u8 i;
        ADC_RES = 0;
        ADC_RESL = 0;
        ADC_CONTR = 0x80 | ADC_START | channel;
        NOP(5);                        //
//        while((ADC_CONTR & ADC_FLAG) == 0)        ;        //等待ADC结束
                i = 255;
                while(i != 0)
                {
                        i--;
                        if((ADC_CONTR & ADC_FLAG) != 0)        break;        //等待ADC结束
                }
        ADC_CONTR &= ~ADC_FLAG;
        return        ((u16)ADC_RES * 256 + (u16)ADC_RESL);
}


void        Delay_500ns(void)
{
        NOP(6);
}

void StepMotor(void) // 换相序列函数
{
        switch(step)
        {
        case 0:  // AB  PWM1, PWM2_L=1
                        PWMA_ENO = 0x00;        PWM1_L=0;        PWM3_L=0;
                        Delay_500ns();
                        PWMA_ENO = 0x01;                // 打开A相的高端PWM
                        PWM2_L = 1;                                // 打开B相的低端
                        ADC_CONTR = 0x80+10;        // 选择P0.2作为ADC输入 即C相电压
                        CMPCR1 = 0x8c + 0x10;        //比较器下降沿中断
                        break;
        case 1:  // AC  PWM1, PWM3_L=1
                        PWMA_ENO = 0x01;        PWM1_L=0;        PWM2_L=0;        // 打开A相的高端PWM
                        Delay_500ns();
                        PWM3_L = 1;                                // 打开C相的低端
                        ADC_CONTR = 0x80+9;                // 选择P0.1作为ADC输入 即B相电压
                        CMPCR1 = 0x8c + 0x20;        //比较器上升沿中断
                        break;
        case 2:  // BC  PWM2, PWM3_L=1
                        PWMA_ENO = 0x00;        PWM1_L=0;        PWM2_L=0;
                        Delay_500ns();
                        PWMA_ENO = 0x04;                // 打开B相的高端PWM
                        PWM3_L = 1;                                // 打开C相的低端
                        ADC_CONTR = 0x80+8;                // 选择P0.0作为ADC输入 即A相电压
                        CMPCR1 = 0x8c + 0x10;        //比较器下降沿中断
                        break;
        case 3:  // BA  PWM2, PWM1_L=1
                        PWMA_ENO = 0x04;        PWM2_L=0;        PWM3_L=0;        // 打开B相的高端PWM
                        Delay_500ns();
                        PWM1_L = 1;                                // 打开C相的低端
                        ADC_CONTR = 0x80+10;        // 选择P0.2作为ADC输入 即C相电压
                        CMPCR1 = 0x8c + 0x20;        //比较器上升沿中断
                        break;
        case 4:  // CA  PWM3, PWM1_L=1
                        PWMA_ENO = 0x00;        PWM2_L=0;        PWM3_L=0;
                        Delay_500ns();
                        PWMA_ENO = 0x10;                // 打开C相的高端PWM
                        PWM1_L = 1;                                // 打开A相的低端
                        adc11 = ((adc11 *7)>>3) + Get_ADC10bitResult(11);
                        ADC_CONTR = 0x80+9;                // 选择P0.1作为ADC输入 即B相电压
                        CMPCR1 = 0x8c + 0x10;        //比较器下降沿中断
                        break;
        case 5:  // CB  PWM3, PWM2_L=1
                        PWMA_ENO = 0x10;        PWM1_L=0;        PWM3_L=0;        // 打开C相的高端PWM
                        Delay_500ns();
                        PWM2_L = 1;                                // 打开B相的低端
                        ADC_CONTR = 0x80+8;                // 选择P0.0作为ADC输入 即A相电压
                        CMPCR1 = 0x8c + 0x20;        //比较器上升沿中断
                        break;

        default:
                        break;
        }

        if(B_start)                CMPCR1 = 0x8C;        // 启动时禁止下降沿和上升沿中断
}



void PWMA_config(void)
{
        P_SW2 |= 0x80;                //SFR enable

        PWM1   = 0;
        PWM1_L = 0;
        PWM2   = 0;
        PWM2_L = 0;
        PWM3   = 0;
        PWM3_L = 0;
        P1n_push_pull(0x3f); //0011 1111 P1.0~P1.5输出

        PWMA_PSCR = 3;                // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
        PWMA_DTR  = 24;                // 死区时间配置, n=0~127: DTR= n T,   0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
                                                //                                0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T,   0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
        PWMA_ARR    = 255;        // 自动重装载寄存器,  控制PWM周期
        PWMA_CCER1  = 0;        //配置CCMRx前必须先清零 CCxE 关闭通道
        PWMA_CCER2  = 0;
        PWMA_SR1    = 0;        //状态寄存器1
        PWMA_SR2    = 0;        //状态寄存器2
        PWMA_ENO    = 0;
        PWMA_PS     = 0;
        PWMA_IER    = 0;
//        PWMA_ISR_En = 0;

        // PWMA_CCMR1  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        // PWMA_CCR1   = 0;                // 比较值, 控制占空比(高电平时钟数)
        // PWMA_CCER1 |= 0x05;                // 开启比较输出, 高电平有效
        // PWMA_PS    |= 0;                // 选择IO, 0:选择P1.0 P1.1, 1:选择P2.0 P2.1, 2:选择P6.0 P6.1,
//        PWMA_ENO   |= 0x01;                // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//        PWMA_IER   |= 0x02;                // 使能中断

        PWMA_CCMR2  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMA_CCR2   = 0;                // 比较值, 控制占空比(高电平时钟数)
        PWMA_CCER1 |= 0x50;                // 开启比较输出, 高电平有效
        PWMA_PS    |= (0<<2);        // 选择IO, 0:选择P1.2 P1.3, 1:选择P2.2 P2.3, 2:选择P6.2 P6.3,
//        PWMA_ENO   |= 0x04;                // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//        PWMA_IER   |= 0x04;                // 使能中断

        PWMA_CCMR3  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMA_CCR3   = 0;                // 比较值, 控制占空比(高电平时钟数)
        PWMA_CCER2 |= 0x05;                // 开启比较输出, 高电平有效
        PWMA_PS    |= (0<<4);        // 选择IO, 0:选择P1.4 P1.5, 1:选择P2.4 P2.5, 2:选择P6.4 P6.5,
//        PWMA_ENO   |= 0x10;                // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//        PWMA_IER   |= 0x08;                // 使能中断

        PWMA_CCMR4  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMA_CCR4   = 0;                // 比较值, 控制占空比(高电平时钟数)
        PWMA_CCER2 |= 0x50;                // 开启比较输出, 高电平有效
        PWMA_PS    |= (0<<6);        // 选择IO, 0:选择P1.6 P1.7, 1:选择P2.6 P2.7, 2:选择P6.6 P6.7,


        PWMA_BKR    = 0x80;                // 主输出使能 相当于总开关
        PWMA_CR1    = 0x81;                // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
        PWMA_EGR    = 0x01;                //产生一次更新事件, 清除计数器和与分频计数器, 装载预分频寄存器的值
//        PWMA_ISR_En = PWMA_IER;        //设置标志允许通道1~4中断处理
}

//        PWMA_PS   = (0<<6)+(0<<4)+(0<<2)+0;        //选择IO, 4项从高到低(从左到右)对应PWM1 PWM2 PWM3 PWM4, 0:选择P1.x, 1:选择P2.x, 2:选择P6.x,
//  PWMA_PS    PWM4N PWM4P    PWM3N PWM3P    PWM2N PWM2P    PWM1N PWM1P
//    00       P1.7  P1.6     P1.5  P1.4     P1.3  P1.2     P1.1  P1.0
//    01       P2.7  P2.6     P2.5  P2.4     P2.3  P2.2     P2.1  P2.0
//    02       P6.7  P6.6     P6.5  P6.4     P6.3  P6.2     P6.1  P6.0
//    03       P3.3  P3.4      --    --       --    --       --    --


void ADC_config(void)        //ADC初始化函数(为了使用ADC输入端做比较器信号, 实际没有启动ADC转换)
{
        P1n_pure_input(0xc0);        //设置为高阻输入
        P0n_pure_input(0x0f);        //设置为高阻输入
        ADC_CONTR = 0x80 + 6;        //ADC on + channel
        ADCCFG = RES_FMT + ADC_SPEED;
        P_SW2 |=  0x80;        //访问XSFR
        ADCTIM = CSSETUP + CSHOLD + SMPDUTY;
}

void CMP_config(void)        //比较器初始化程序
{
        CMPCR1 = 0x8C;                        // 1000 1100 打开比较器，P3.6作为比较器的反相输入端，ADC引脚作为正输入端
        CMPCR2 = 60;                        //60个时钟滤波   比较结果变化延时周期数, 0~63
        P3n_pure_input(0x40);        //CMP-(P3.6)设置为高阻.

        P_SW2 |= 0x80;                //SFR enable
//        CMPEXCFG |= (0<<6);        //bit7 bit6: 比较器迟滞输入选择: 0: 0mV,  1: 10mV, 2: 20mV, 3: 30mV
//        CMPEXCFG |= (0<<2);        //bit2: 输入负极性选择, 0: 选择P3.6做输入,   1: 选择内部BandGap电压BGv做负输入.
//        CMPEXCFG |=  0;                //bit1 bit0: 输入正极性选择, 0: 选择P3.7做输入,   1: 选择P5.0做输入,  2: 选择P5.1做输入,  3: 选择ADC输入(由ADC_CHS[3:0]所选择的ADC输入端做正输入).
//        CMPEXCFG = (0<<6)+(0<<2)+3;
}

void CMP_ISR(void) interrupt 21                //比较器中断函数, 检测到反电动势过0事件
{
        u8        i;
        CMPCR1 &= ~0x40;        // 需软件清除中断标志位

        if(XiaoCiCnt == 0)        //消磁后才检测过0事件,   XiaoCiCnt=1:需要消磁, =2:正在消磁, =0已经消磁
        {
                T4T3M &= ~(1<<3);        // Timer3停止运行
                if(B_Timer3_OverFlow)        //切换时间间隔(Timer3)有溢出
                {
                        B_Timer3_OverFlow = 0;
                        PhaseTime = 8000;        //换相时间最大8ms, 2212电机12V空转最高速130us切换一相(200RPS 12000RPM), 480mA
                }
                else
                {
                        PhaseTime = (((u16)T3H << 8) + T3L) >> 1;        //单位为1us
                        if(PhaseTime >= 8000)        PhaseTime = 8000;        //换相时间最大8ms, 2212电机12V空转最高速130us切换一相(200RPS 12000RPM), 480mA
                }
                T3H = 0;        T3L = 0;
                T4T3M |=  (1<<3);        //Timer3开始运行

                PhaseTimeTmp[TimeIndex] = PhaseTime;        //保存一次换相时间
                if(++TimeIndex >= 8)        TimeIndex = 0;        //累加8次
                for(PhaseTime=0, i=0; i<8; i++)        PhaseTime += PhaseTimeTmp[i];        //求8次换相时间累加和
                PhaseTime = PhaseTime >> 4;                //求8次换相时间的平均值的一半, 即30度电角度
                if((PhaseTime >= 40) && (PhaseTime <= 1000))        TimeOut = 125;        //堵转500ms超时
                if( PhaseTime >= 60)        PhaseTime -= 40;        //修正由于滤波电容引起的滞后时间
                else                                        PhaseTime  = 20;

        //        PhaseTime = 20;        //只给20us, 则无滞后修正, 用于检测滤波电容引起的滞后时间
                T4T3M &= ~(1<<7);                                //Timer4停止运行
                PhaseTime  = PhaseTime  << 1;        //2个计数1us
                PhaseTime = 0 - PhaseTime;
                T4H = (u8)(PhaseTime >> 8);                //装载30度角延时
                T4L = (u8)PhaseTime;
                T4T3M |=  (1<<7);        //Timer4开始运行
                XiaoCiCnt = 1;                //1:需要消磁, 2:正在消磁, 0已经消磁
        }
}

void Timer0_config(void)        //Timer0初始化函数
{
        Timer0_16bitAutoReload(); // T0工作于16位自动重装
        Timer0_12T();
        TH0 = (65536UL-MAIN_Fosc/12 / 250) / 256; //4ms
        TL0 = (65536UL-MAIN_Fosc/12 / 250) % 256;
        TR0 = 1; // 打开定时器0

        ET0 = 1;// 允许ET0中断
}

void Timer0_ISR(void) interrupt 1        //Timer0中断函数, 20us
{
        B_4ms = 1;        //4ms定时标志
}

//============================ timer3初始化函数 ============================================
void        Timer3_Config(void)
{
        P_SW2 |= 0x80;                //SFR enable
        T4T3M &= 0xf0;                //停止计数, 定时模式, 12T模式, 不输出时钟
        T3H = 0;
        T3L = 0;

        T3T4PIN = 0x01;                //选择IO, 0x00: T3--P0.4, T3CLKO--P0.5, T4--P0.6, T4CLKO--P0.7;    0x01: T3--P0.0, T3CLKO--P0.1, T4--P0.2, T4CLKO--P0.3;
        IE2   |=  (1<<5);        //允许中断
        T4T3M |=  (1<<3);        //开始运行
}

//============================ timer4初始化函数 ============================================
void        Timer4_Config(void)
{
        P_SW2 |= 0x80;                //SFR enable
        T4T3M &= 0x0f;                //停止计数, 定时模式, 12T模式, 不输出时钟
        T4H = 0;
        T4L = 0;

        T3T4PIN = 0x01;                //选择IO, 0x00: T3--P0.4, T3CLKO--P0.5, T4--P0.6, T4CLKO--P0.7;    0x01: T3--P0.0, T3CLKO--P0.1, T4--P0.2, T4CLKO--P0.3;
        IE2   |=  (1<<6);        //允许中断
//        T4T3M |=  (1<<7);        //开始运行
}

//=========================== timer3中断函数 =============================================
void timer3_ISR (void) interrupt TIMER3_VECTOR
{
        B_Timer3_OverFlow = 1;        //溢出标志
}

//=========================== timer4中断函数 =============================================
void timer4_ISR (void) interrupt TIMER4_VECTOR
{
        T4T3M &= ~(1<<7);        //Timer4停止运行
        if(XiaoCiCnt == 1)                //标记需要消磁. 每次检测到过0事件后第一次中断为30度角延时, 设置消磁延时.
        {
                XiaoCiCnt = 2;                //1:需要消磁, 2:正在消磁, 0已经消磁
                if(B_RUN)        //电机正在运行
                {
                        if(++step >= 6)        step = 0;
                        StepMotor();
                }
                                                                                //消磁时间, 换相后线圈(电感)电流减小到0的过程中, 出现反电动势, 电流越大消磁时间越长, 过0检测要在这个时间之后
                                                                                //100%占空比时施加较重负载, 电机电流上升, 可以示波器看消磁时间.
                                                                                //实际上, 只要在换相后延时几十us才检测过零, 就可以了
                T4H = (u8)((65536UL - 40*2) >> 8);        //装载消磁延时
                T4L = (u8)(65536UL - 40*2);
                T4T3M |=  (1<<7);        //Timer4开始运行
        }
        else if(XiaoCiCnt == 2)        XiaoCiCnt = 0;                //1:需要消磁, 2:正在消磁, 0已经消磁
}


#define        D_START_PWM                30
/******************* 强制电机启动函数 ***************************/
void StartMotor(void)
{
        u16 timer,i;
        CMPCR1 = 0x8C;        // 关比较器中断

        PWM_Value  = D_START_PWM;        // 初始占空比, 根据电机特性设置
        PWMA_CCR1L = PWM_Value;
        PWMA_CCR2L = PWM_Value;
        PWMA_CCR3L = PWM_Value;
        step = 0;        StepMotor();        Delay_n_ms(50);        //Delay_n_ms(250);// 初始位置
        timer = 200;        //风扇电机启动

        while(1)
        {
                for(i=0; i<timer; i++)        delay_us(100);  //根据电机加速特性, 最高转速等等调整启动加速速度
                timer -= timer /16;
                if(++step >= 6)        step = 0;
                StepMotor();
                if(timer < 40)        return;
        }
}

/**********************************************/
void main(void)
{
        u8        i;
        u16        j;

        P2n_standard(0xf8); //P2.0~P2.2输出
        P3n_standard(0xbf);//P3.6输入
        P5n_standard(0x10);//P5.4输入

        adc11 = 0;

        PWMA_config();
        ADC_config();
        CMP_config();
        Timer0_config();        // Timer0初始化函数
        Timer3_Config();        // Timer3初始化函数
        Timer4_Config();        // Timer4初始化函数
        PWW_Set = 0;
        TimeOut = 0;

        EA  = 1; // 打开总中断


        while (1)
        {
                if(B_4ms)                // 4ms时隙
                {
                        B_4ms = 0;

                        if(TimeOut != 0)
                        {
                                if(--TimeOut == 0)        //堵转超时
                                {
                                        B_RUN  = 0;
                                        PWM_Value = 0;
                                        CMPCR1 = 0x8C;        // 关比较器中断
                                        PWMA_ENO  = 0;
                                        PWMA_CCR1L = 0;        PWMA_CCR2L = 0;        PWMA_CCR3L = 0;
                                        PWM1_L=0;        PWM2_L=0;        PWM3_L=0;
                                        Delay_n_ms(250);        //堵转时,延时一点时间再启动
                                }
                        }

                        if(!B_RUN && (PWW_Set >= D_START_PWM))        // 占空比大于设定值, 并且电机未运行, 则启动电机
                        {
                                B_start = 1;                //启动模式
                                for(i=0; i<8; i++)        PhaseTimeTmp[i] = 400;
                                StartMotor();                // 启动电机
                                B_start = 0;
                                XiaoCiCnt = 0;                //初始进入时
                                CMPCR1 &= ~0x40;        // 清除中断标志位
                                if(step & 1)        CMPCR1 = 0xAC;                //上升沿中断
                                else                        CMPCR1 = 0x9C;                //下降沿中断
                                B_RUN = 1;
                                Delay_n_ms(250);        //延时一下, 先启动起来
                                Delay_n_ms(250);
                                TimeOut = 125;                //启动超时时间 125*4 = 500ms
                        }

                        if(B_RUN)        //正在运行中
                        {
                                if(PWM_Value < PWW_Set)        PWM_Value++;        //油门跟随电位器
                                if(PWM_Value > PWW_Set)        PWM_Value--;
                                if(PWM_Value < (D_START_PWM-10))        // 停转, 停转占空比 比 启动占空比 小10/256
                                {
                                        B_RUN = 0;
                                        PWM_Value = 0;
                                        CMPCR1 = 0x8C;        // 关比较器中断
                                        PWMA_ENO  = 0;
                                        PWMA_CCR1L = 0;        PWMA_CCR2L = 0;        PWMA_CCR3L = 0;
                                        PWM1_L=0;        PWM2_L=0;        PWM3_L=0;
                                }
                                else
                                {
                                        PWMA_CCR1L = PWM_Value;
                                        PWMA_CCR2L = PWM_Value;
                                        PWMA_CCR3L = PWM_Value;
                                }
                        }
                        else
                        {
                                adc11 = ((adc11 *7)>>3) + Get_ADC10bitResult(11);
                        }

                        j = adc11;
                        if(j != adc11)        j = adc11;
                        PWW_Set = (u8)(j >> 5);        //油门是8位的
                }
        }
}



复制代码

		自动登录	找回密码
密码			立即注册

BLDC, 三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解

点评

点评

点评

点评

浏览过的版块
