BLDC, 三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解

梁***

Ru*** 发表于 2024-6-5 15:18
油门我也改小试了，短路应该是堵转了，在启动程序之后，感觉没有检测到换相信号。
我这个是十几万转的高 ...

你可以看看我驱动10万转的视频：

三相无刷电机驱动-测试10万转（买的就是10万转的电机）
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=8073

Ru***

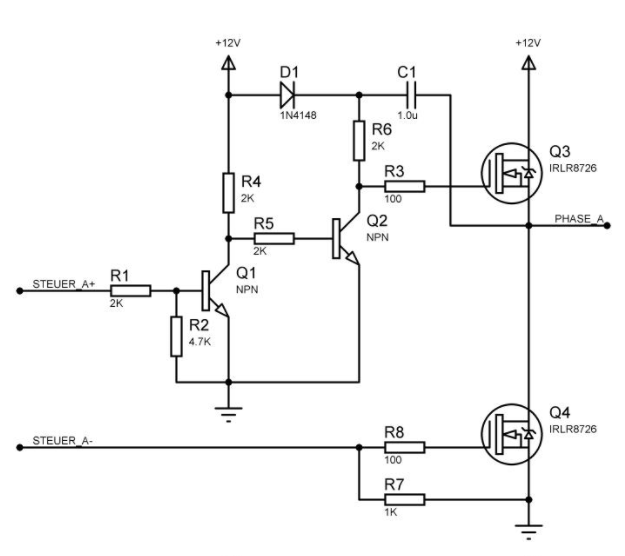

梁工，有没有用过全N管驱动，且不用驱动芯片。如下图

rise***

梁*** 发表于 2024-6-5 16:32
你认为我是随口说说，没有测试过？空了我拍个视频给你看看。

不好意思 ，我不是这个意思 ，我是说这个重载启动不行

梁***

Ru*** 发表于 2024-6-6 09:45
梁工，有没有用过全N管驱动，且不用驱动芯片。如下图

早已用过，但实际效果不是很理想，特别是驱动大电流的MOSFET时，由于删容比较大，得不到陡峭的驱动电压，PWM频率不能太高，MOSFET发热严重。

梁***

rise*** 发表于 2024-6-6 10:47
不好意思 ，我不是这个意思 ，我是说这个重载启动不行,我也上传一个无传感器的图，很简单的 ...

电机驱动的MOSFET，最好使用驱动IC来驱动，我现在使用的是EG2106，自锁输出。
初版本来是用驱动IC的，但是有人说不用驱动IC成本更低，于是我先出了不用驱动IC的版本，后来做STC32G的驱动时恢复了驱动IC，能适应更高的电压（12~500V），更快的速度。

重载启动不是无感的强项，之前我说过，无感的一般用于启动力矩很小，输出力矩跟转速正相关（转速越高输出力矩越大）的场合，比如液硫泵、螺旋桨、旋翼、风扇。
重载启动应该用带感的电机，在0转速或超低转速时也能准确换相，最典型的就是电动自行车、平衡车的电机驱动，是带霍尔传感器的。部分高档遥控车也用带感无刷电机。

rise***

梁*** 发表于 2024-6-6 11:21
电机驱动的MOSFET，最好使用驱动IC来驱动，我现在使用的是EG2106，自锁输出。
初版本来是用驱动IC的，但是 ...

Ru***

24MHz频率的时候可以正常运行，我改成32Mhz，启动的时间参数也相应的修改了，为什么启动不了？还有其它的参数需要修改吗？

梁***

Ru*** 发表于 2024-6-7 11:55
24MHz频率的时候可以正常运行，我改成32Mhz，启动的时间参数也相应的修改了，为什么启动不了？还有其它的参 ...

能有启动的动作吗？

Ru***

梁*** 发表于 2024-6-7 14:53
能有启动的动作吗？

有启动的动作，有时能转一下，但又会停掉。我是用24M,跑到10万转，电机最大能到13万转，我调到最大时，会突然停了，应该是换相跟不上吧，所以想提高到32M。

梁***

Ru*** 发表于 2024-6-7 15:04
有启动的动作，有时能转一下，但又会停掉。我是用24M,跑到10万转，电机最大能到13万转，我调到最大时，会 ...

13万转用24M即可以了的。你示波器看一下低速、中速、高速是的电枢波形，贴来看看。
