深圳大学《单片机原理及接口技术》上机实验演示视频@Ai8051U

heda9*** · 发表于 2025-4-29 12:53:39

不错

神*** · 发表于 2025-4-30 13:01:28

神*** · 发表于 2025-4-30 14:26:14

AiCube-可视化图形 I/O配置及各种外设系统框架程序自动生成体验

乘风*** · 发表于 2025-5-8 10:59:01

OLED12864显示屏使用介绍

实验箱左上角是OLED显示屏接口，7PIN的OLED屏靠左连接：

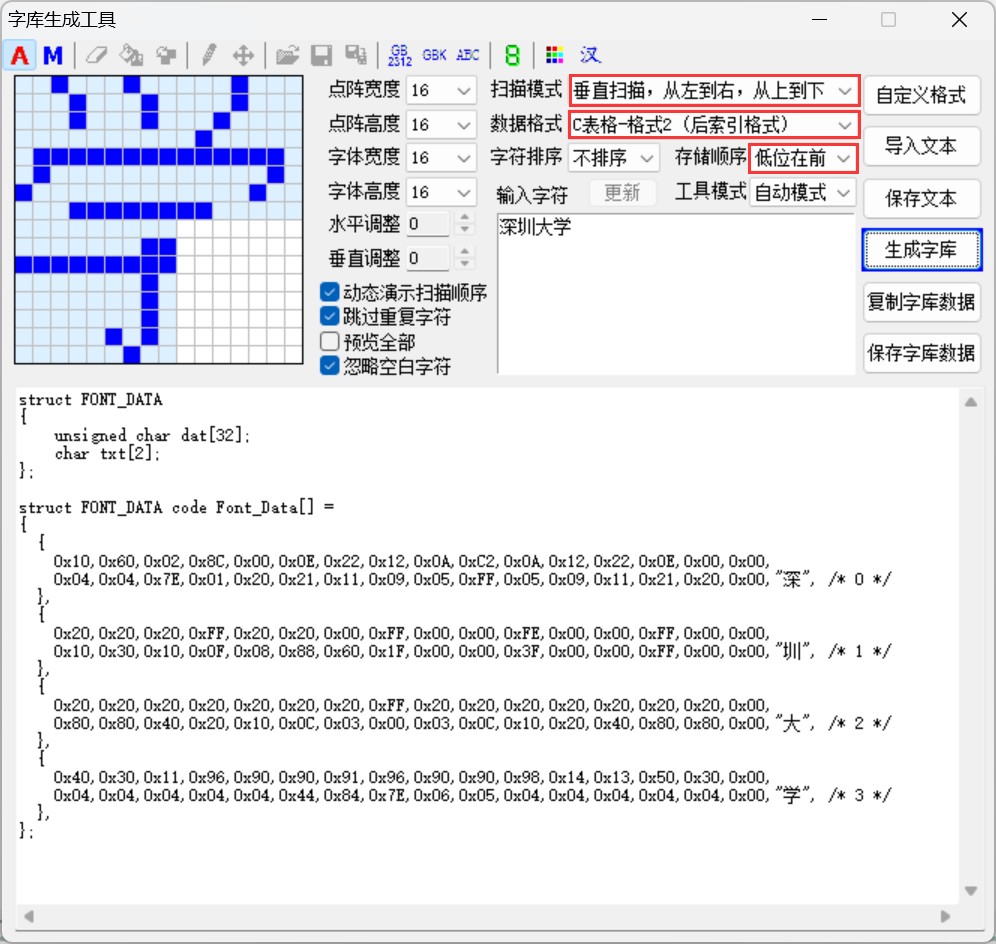

通过ISP软件工具菜单下的 “字库生成工具” 与 “图片取模工具” 可以生成在OLED屏上显示的文字跟图片数据：

OLED-字库取模设置：

OLED-图片取模设置：

显示效果：

参考例子：

TestOLED-20250508.zip (169.19 KB, 下载次数: 21)

kai*** · 发表于 2025-5-21 18:18:20

1

2

3

4

5

6

7

8

9

10

11

12

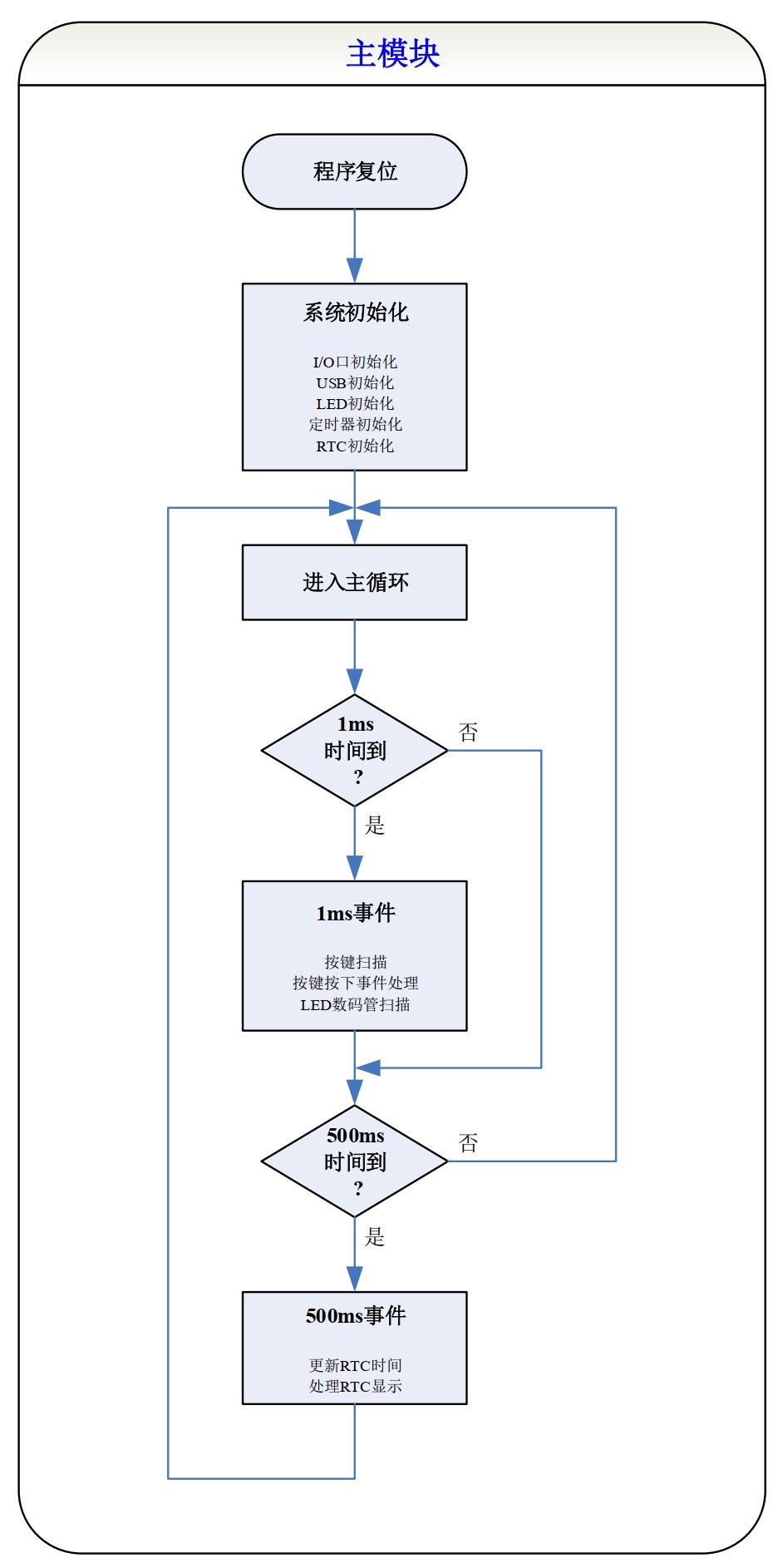

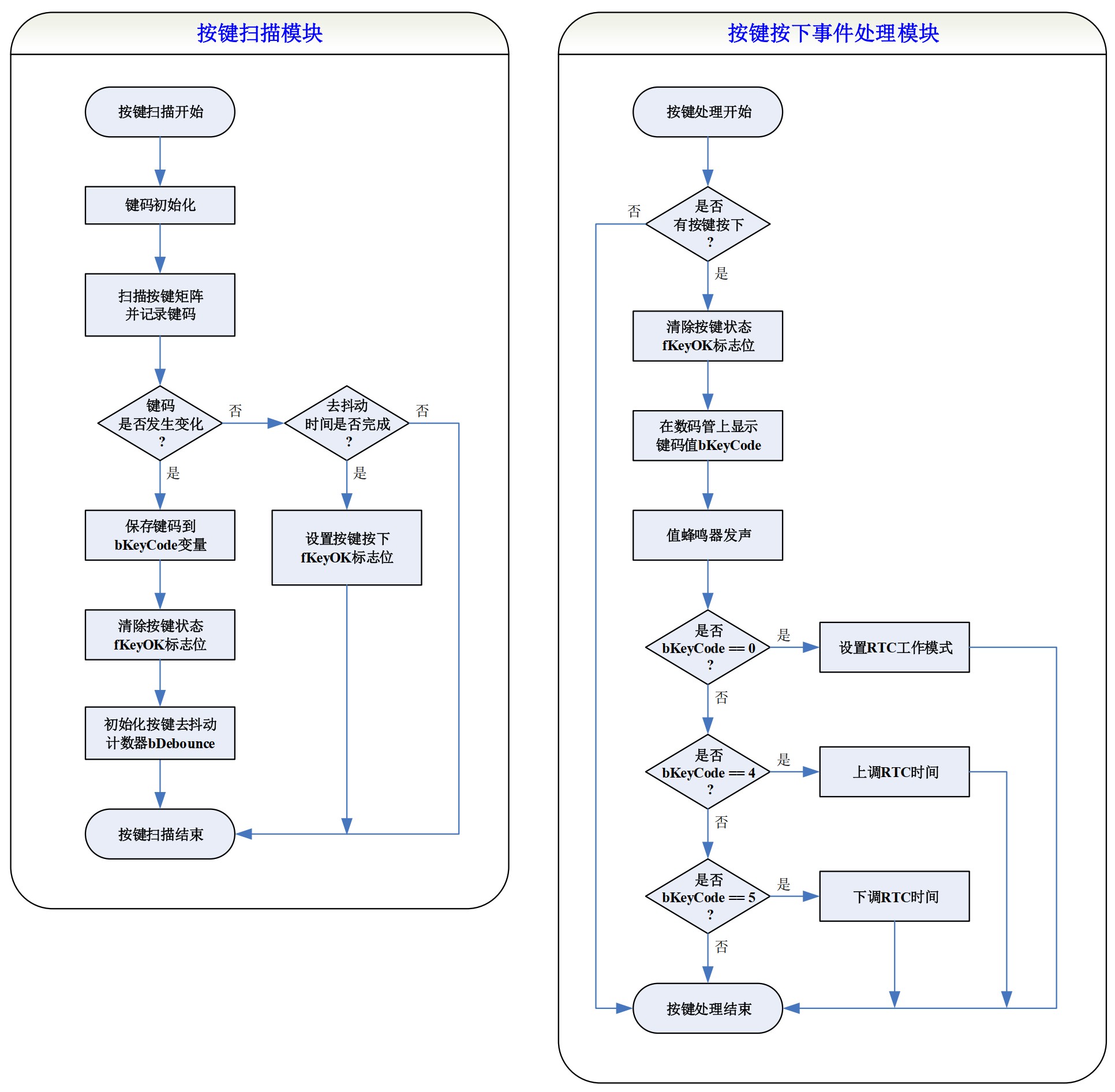

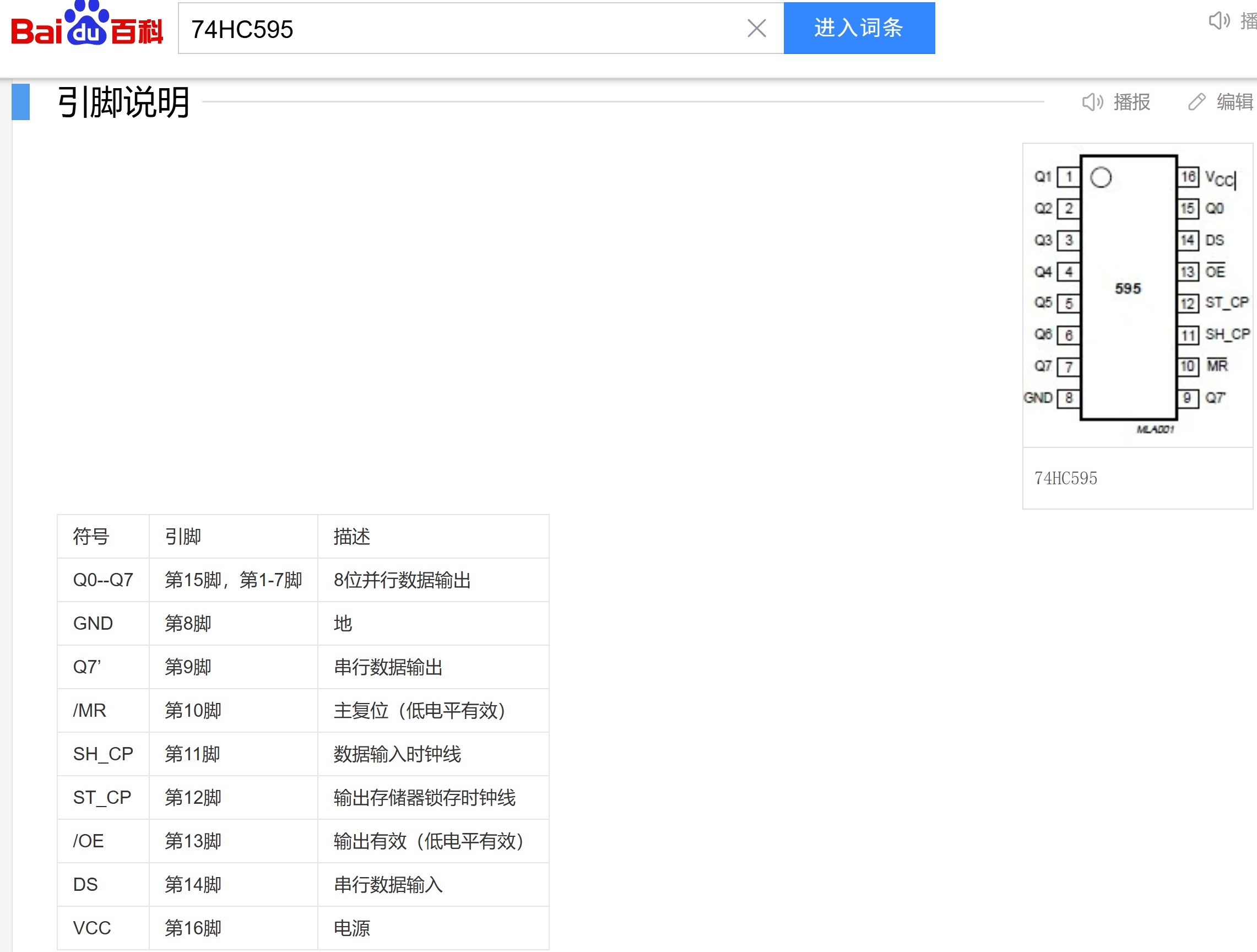

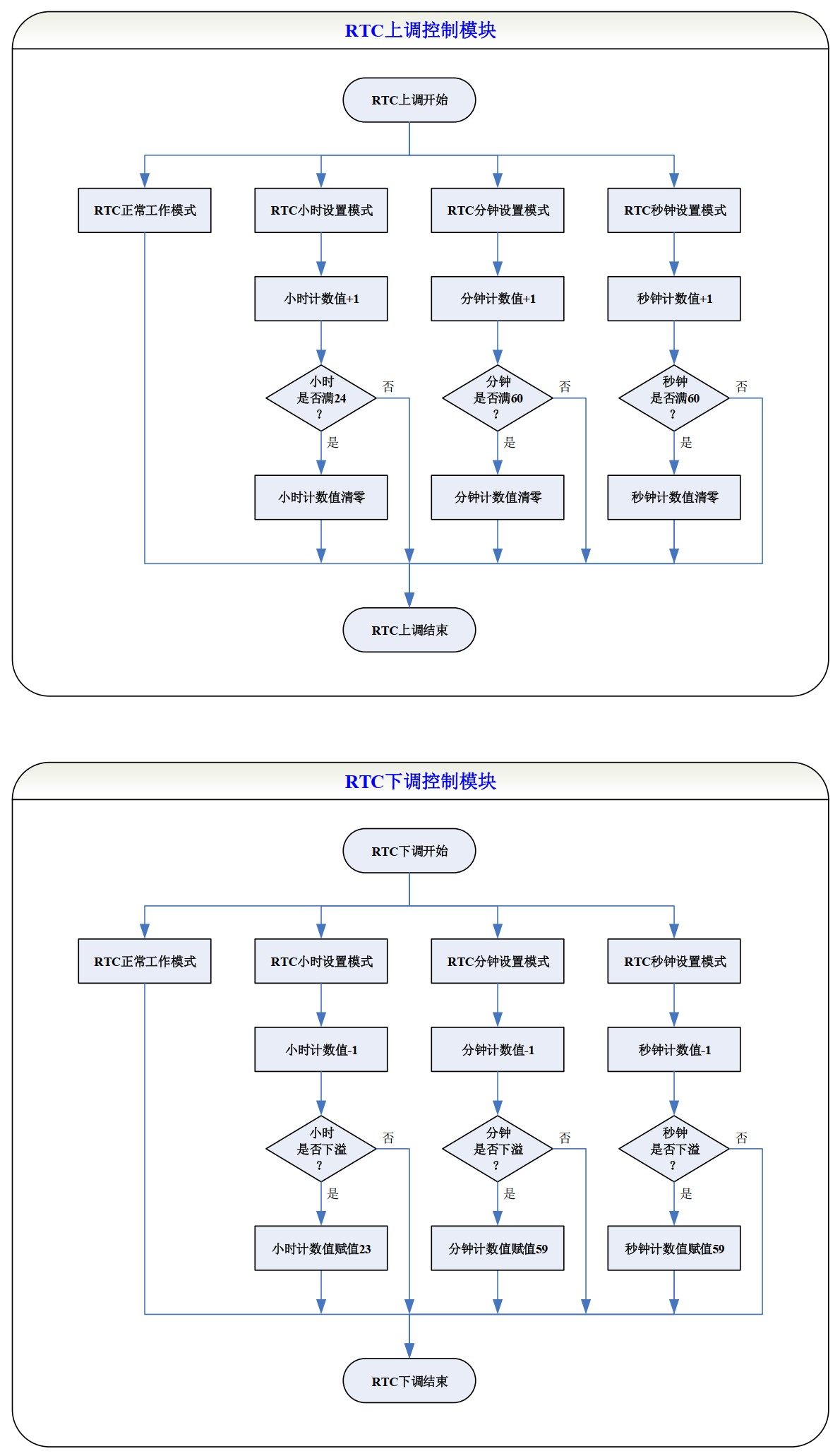

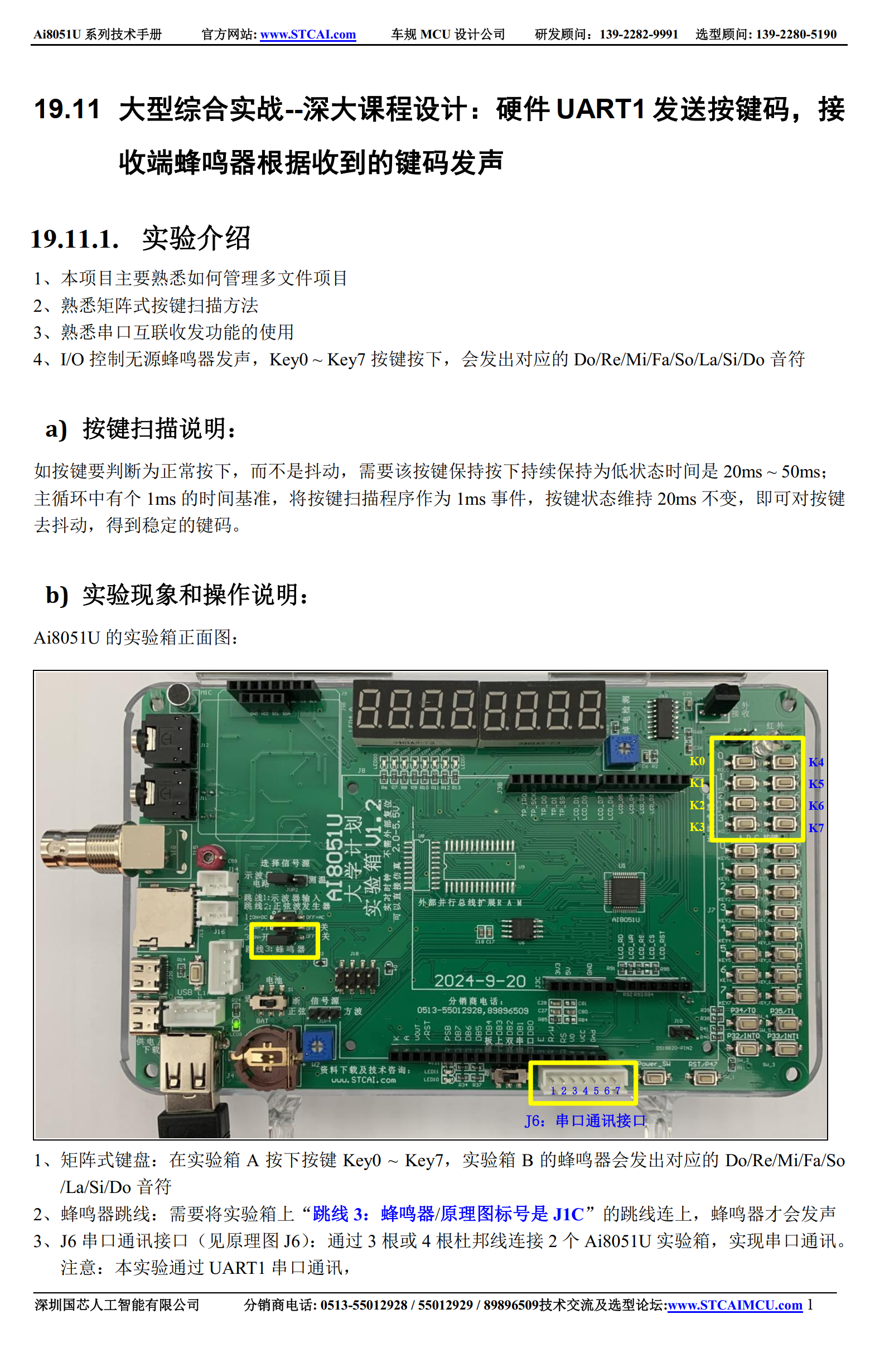

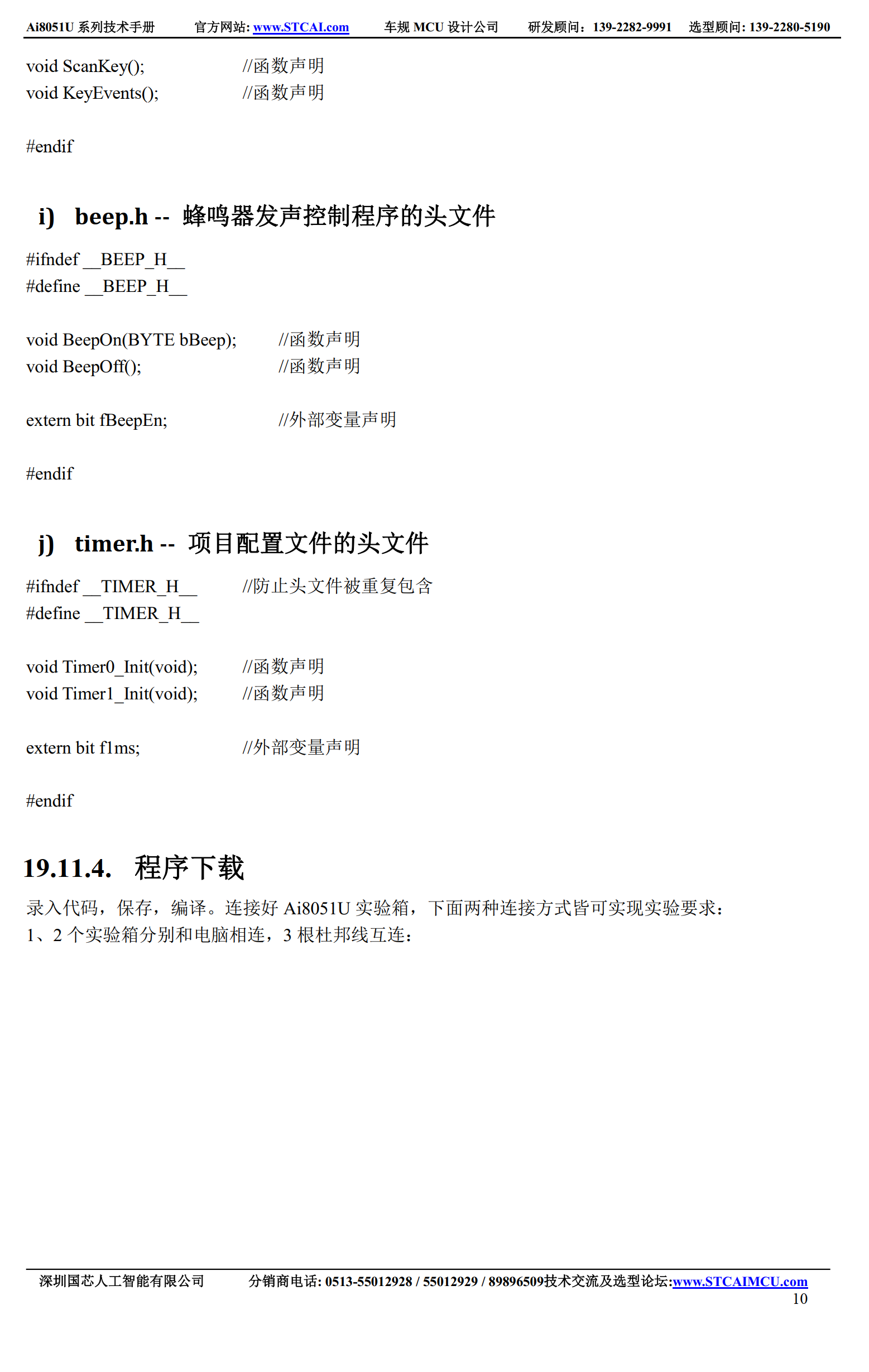

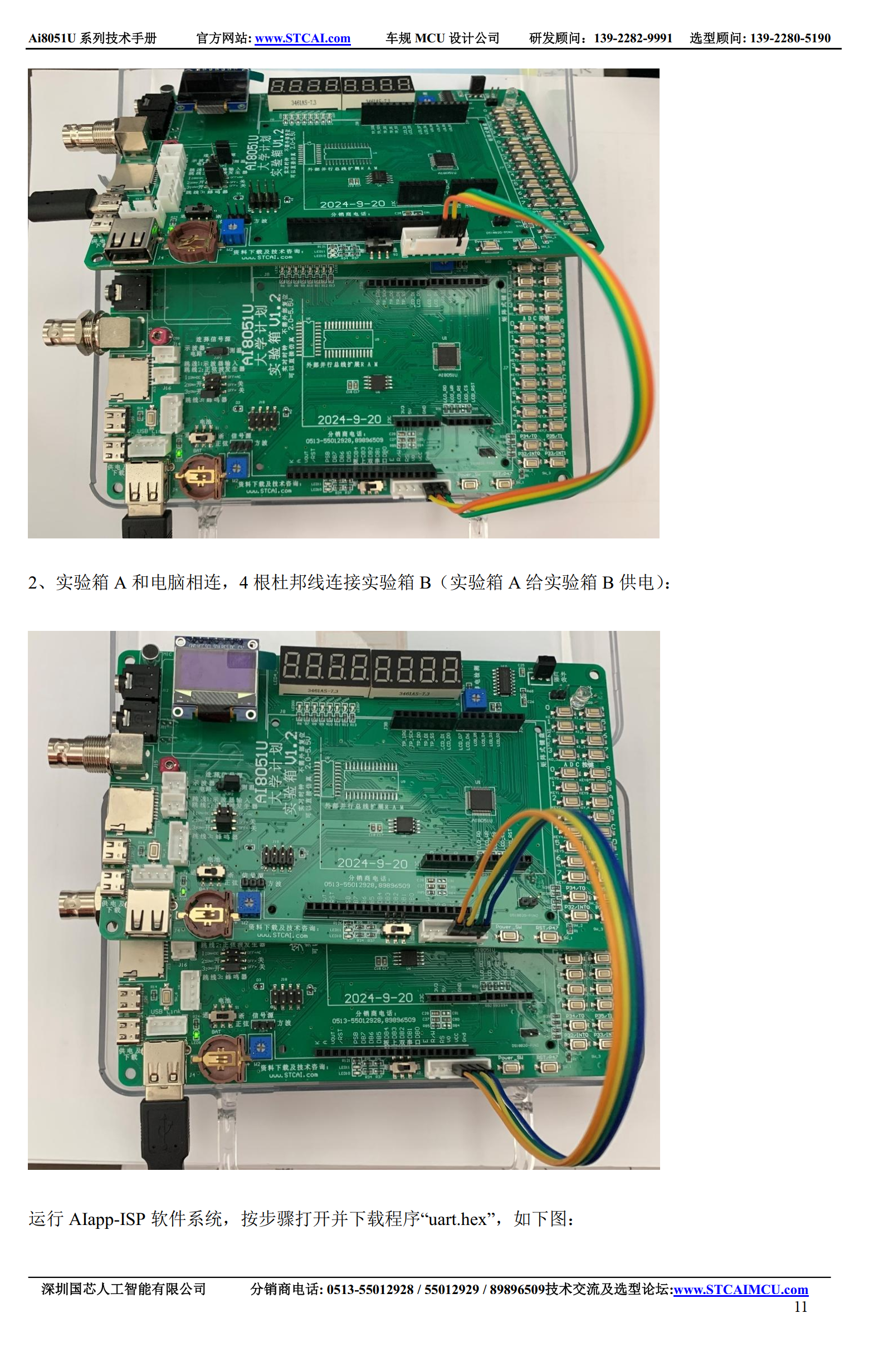

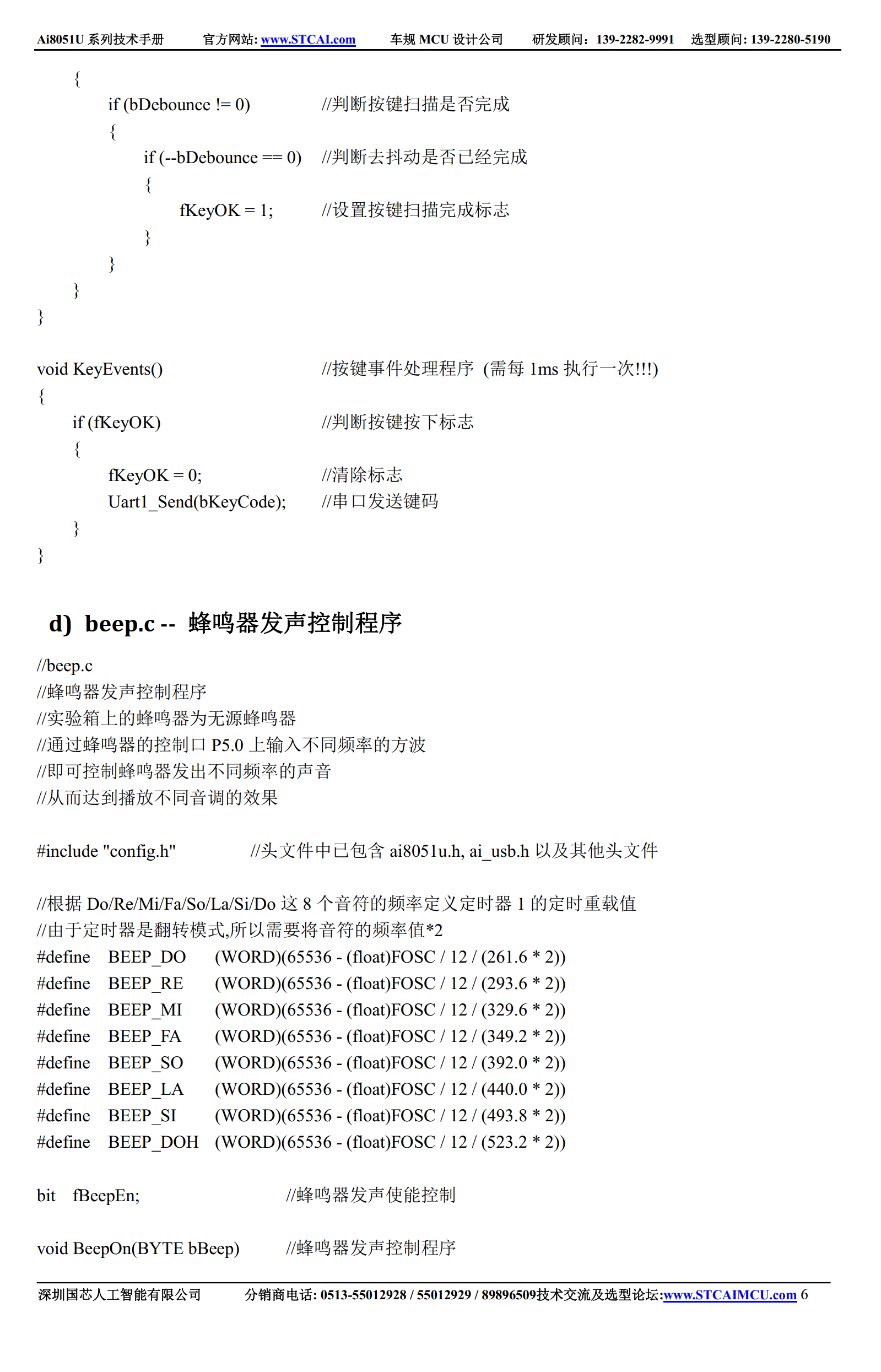

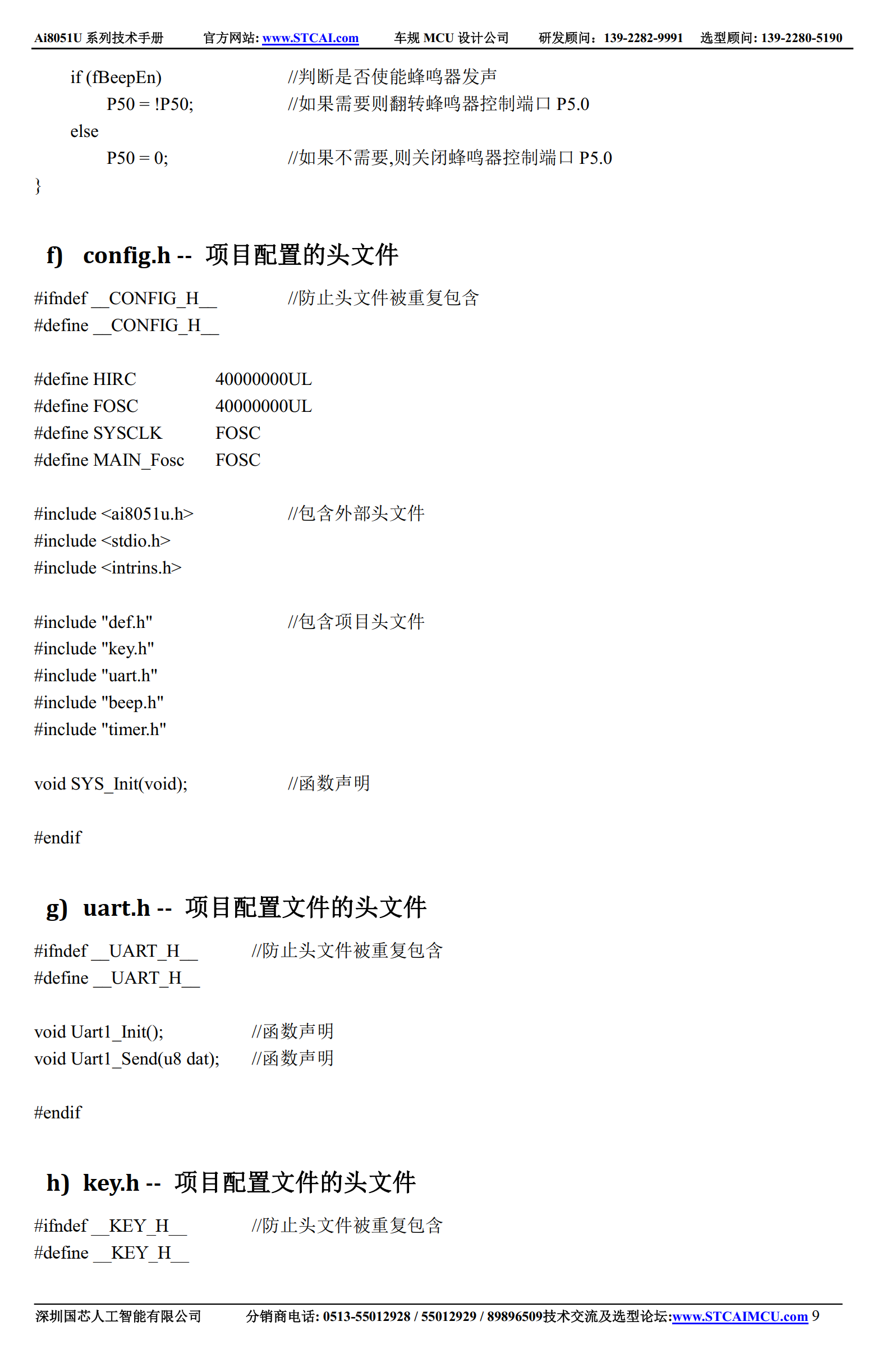

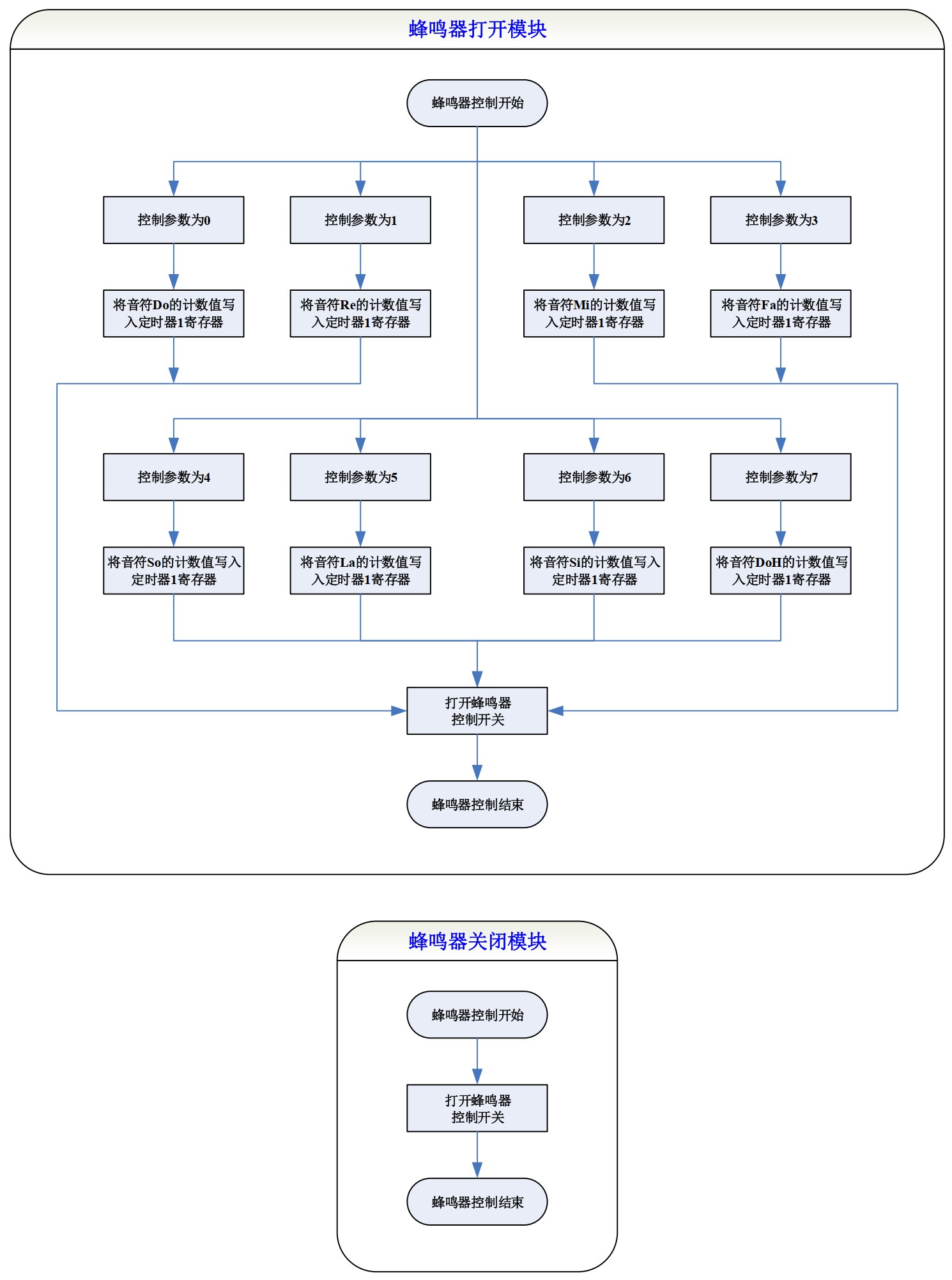

Ai8051U-19.11 大型综合实战--深大课程设计：硬件UART1发送按键码，接收端蜂鸣器根据.pdf (1.3 MB, 下载次数: 18)

Project-UART(实战-硬件UART1发送按键码，接收端蜂鸣器根据收到的键码发声).zip (127.33 KB, 下载次数: 21)

kai*** · 发表于 2025-5-22 16:03:42

1

2

3

4

5

6

7

8

9

10

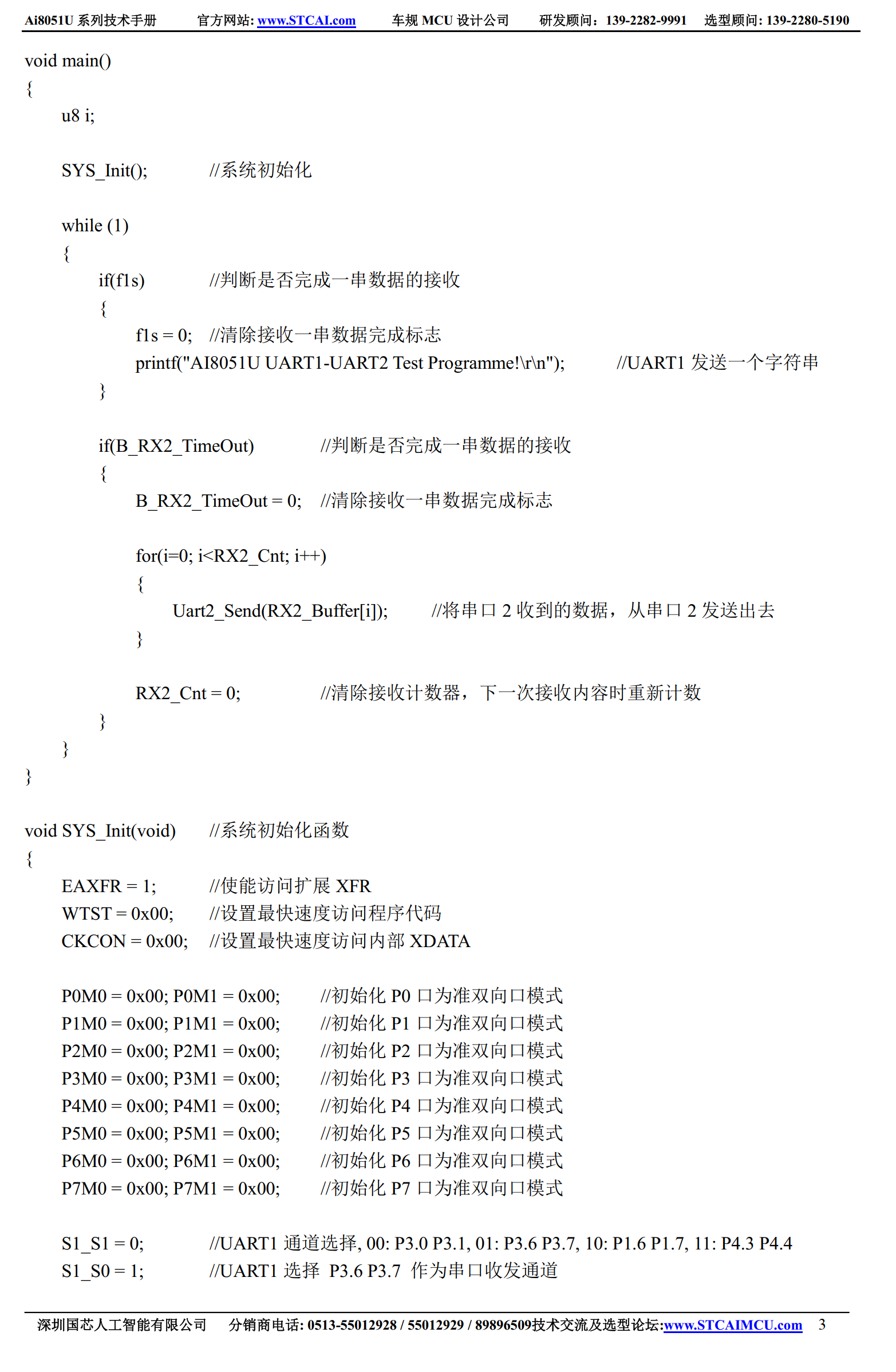

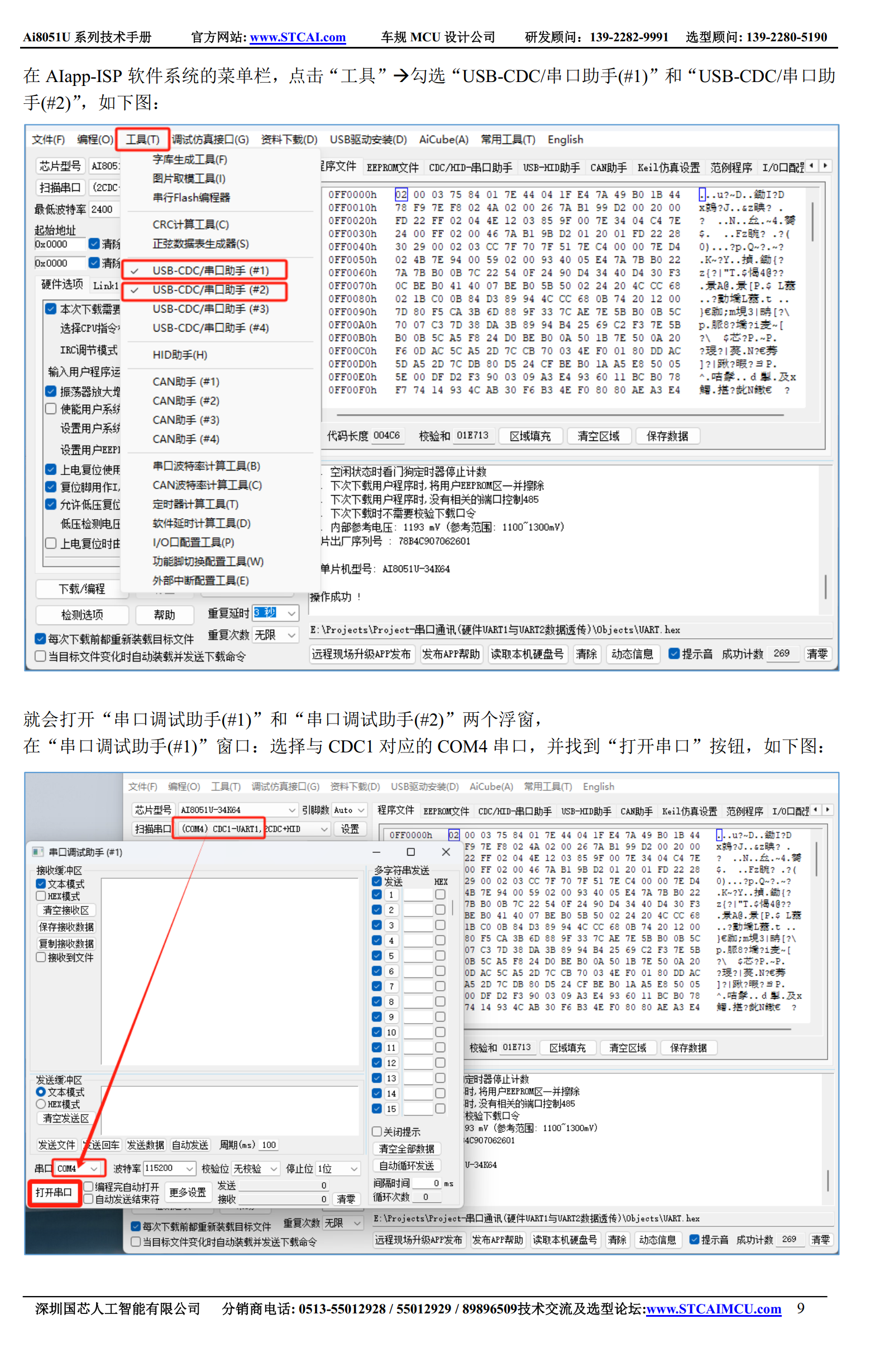

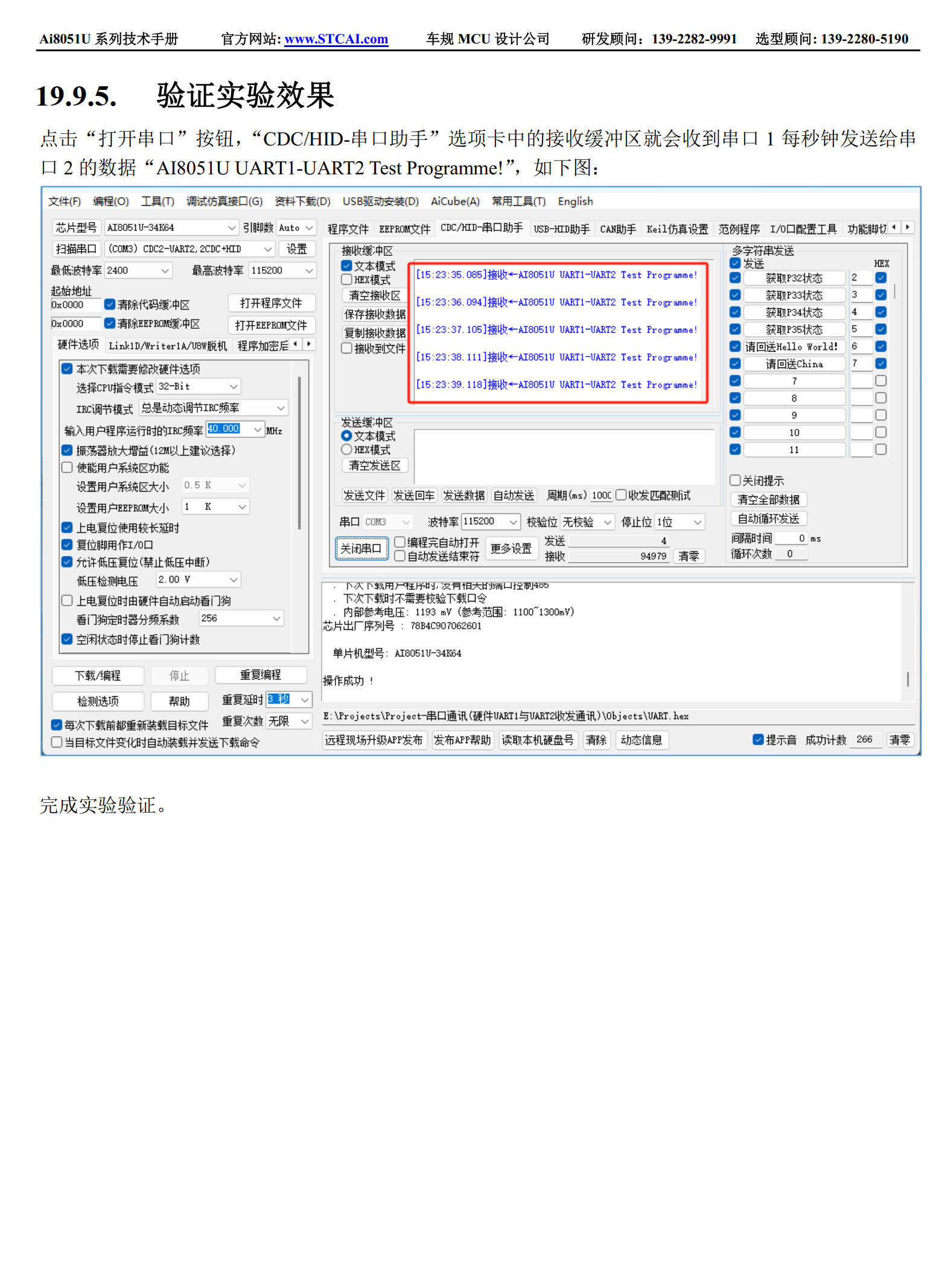

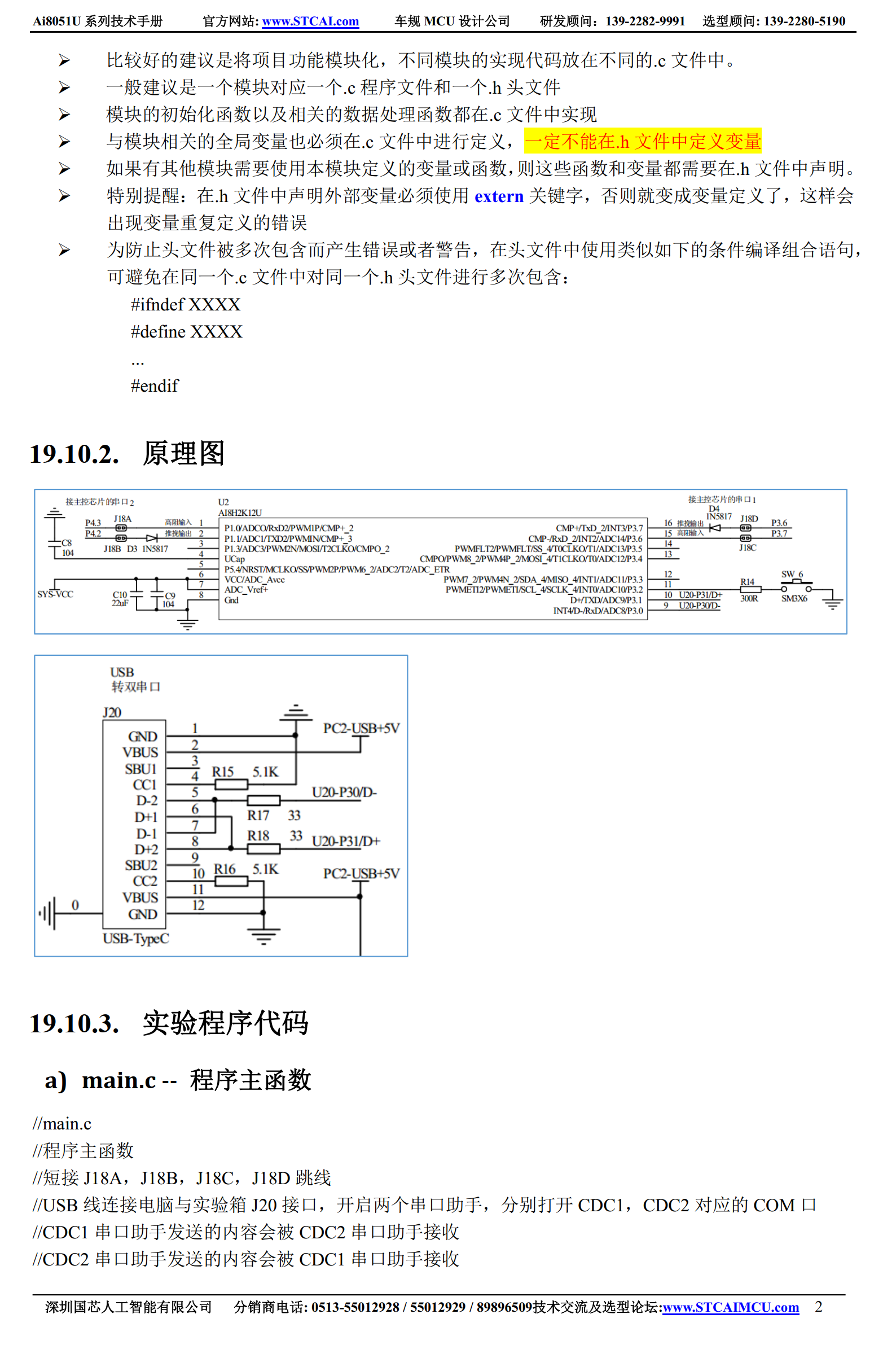

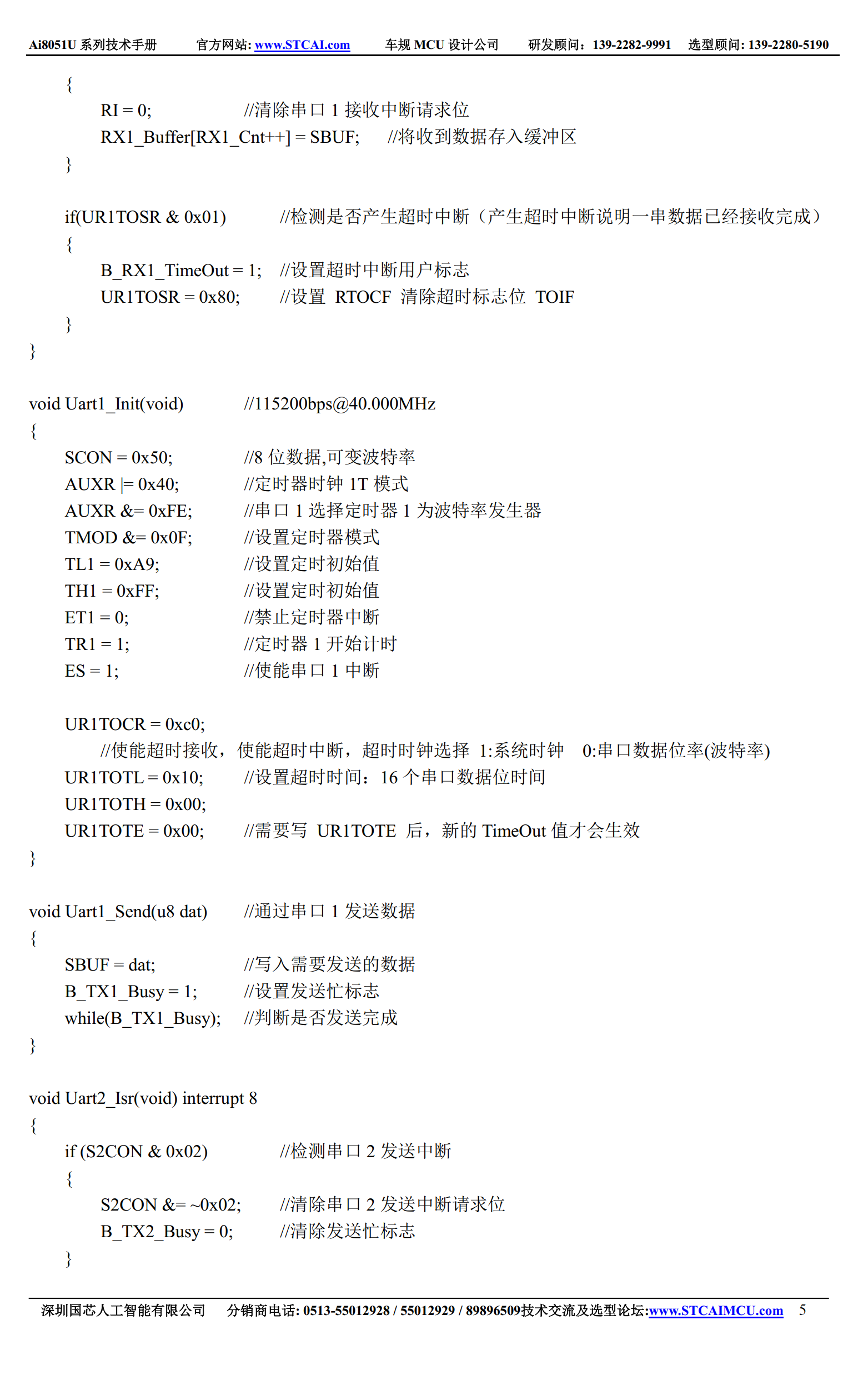

Ai8051U-19.9 深大实验-串口通讯(硬件UART1与UART2收发通讯)-20250527.pdf (1.42 MB, 下载次数: 17)

Project-串口通讯(硬件UART1与UART2收发通讯).zip (91.32 KB, 下载次数: 14)

kai*** · 发表于 2025-5-23 15:26:10

1

2

3

4

5

6

7

8

9

10

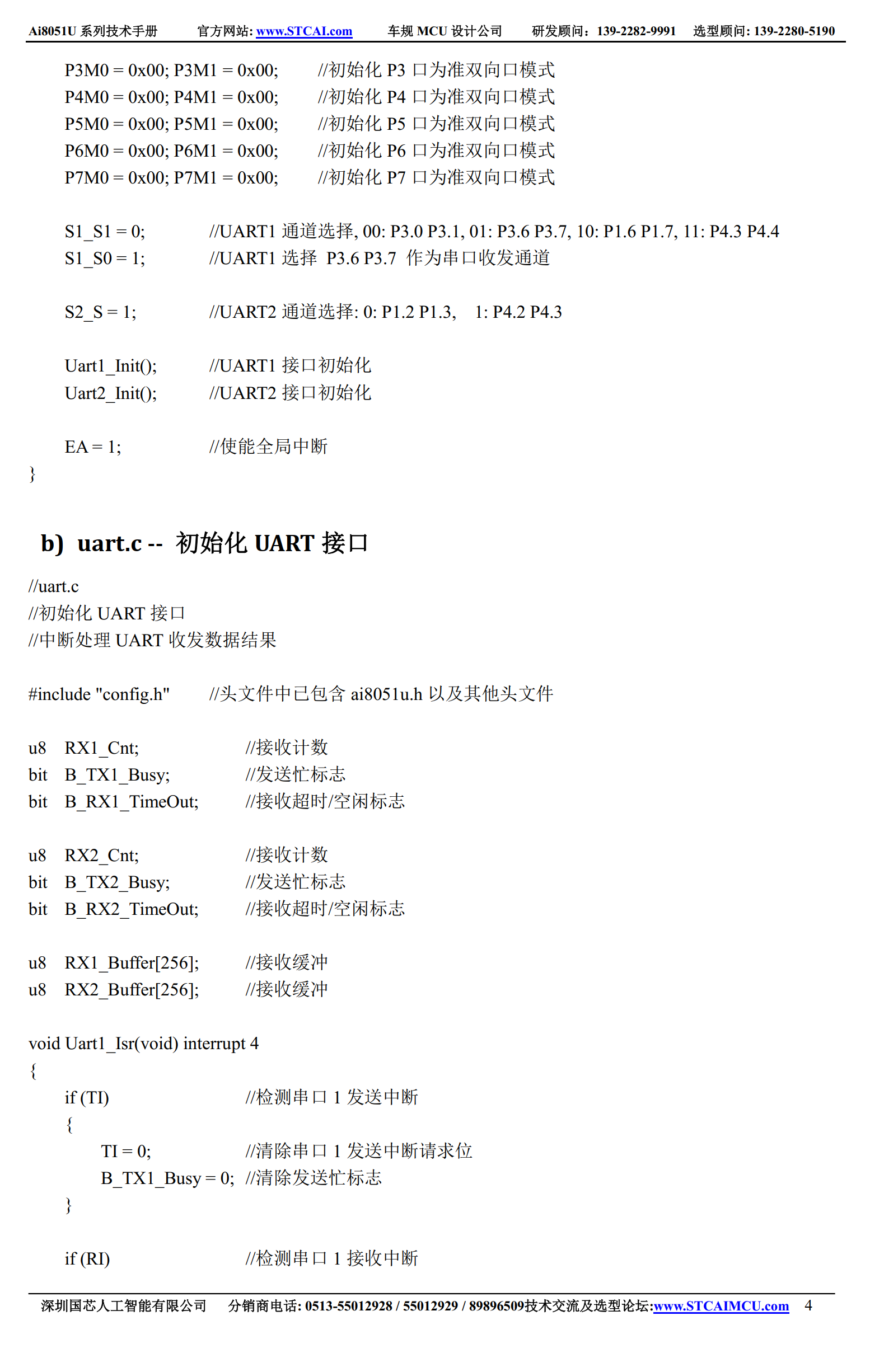

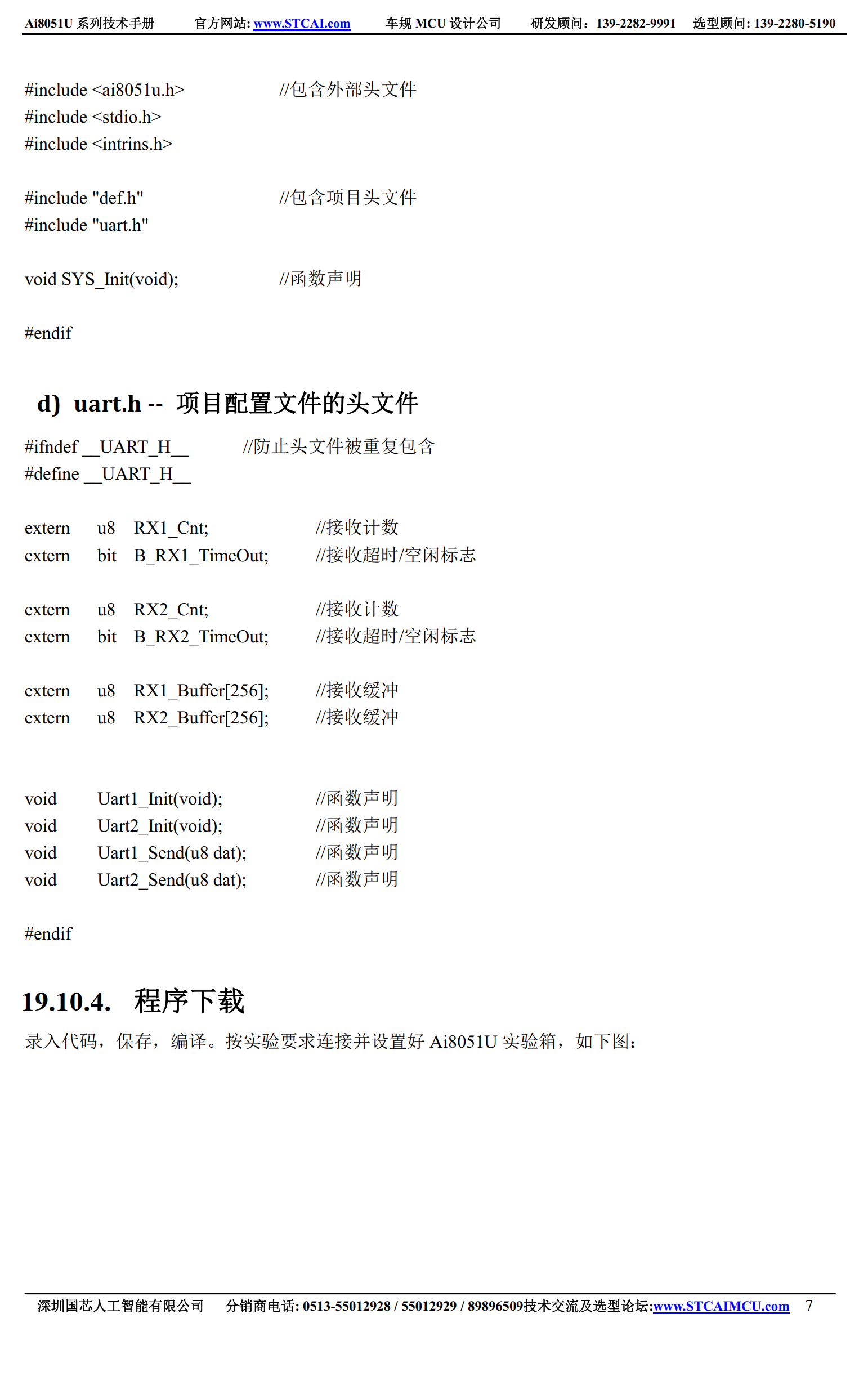

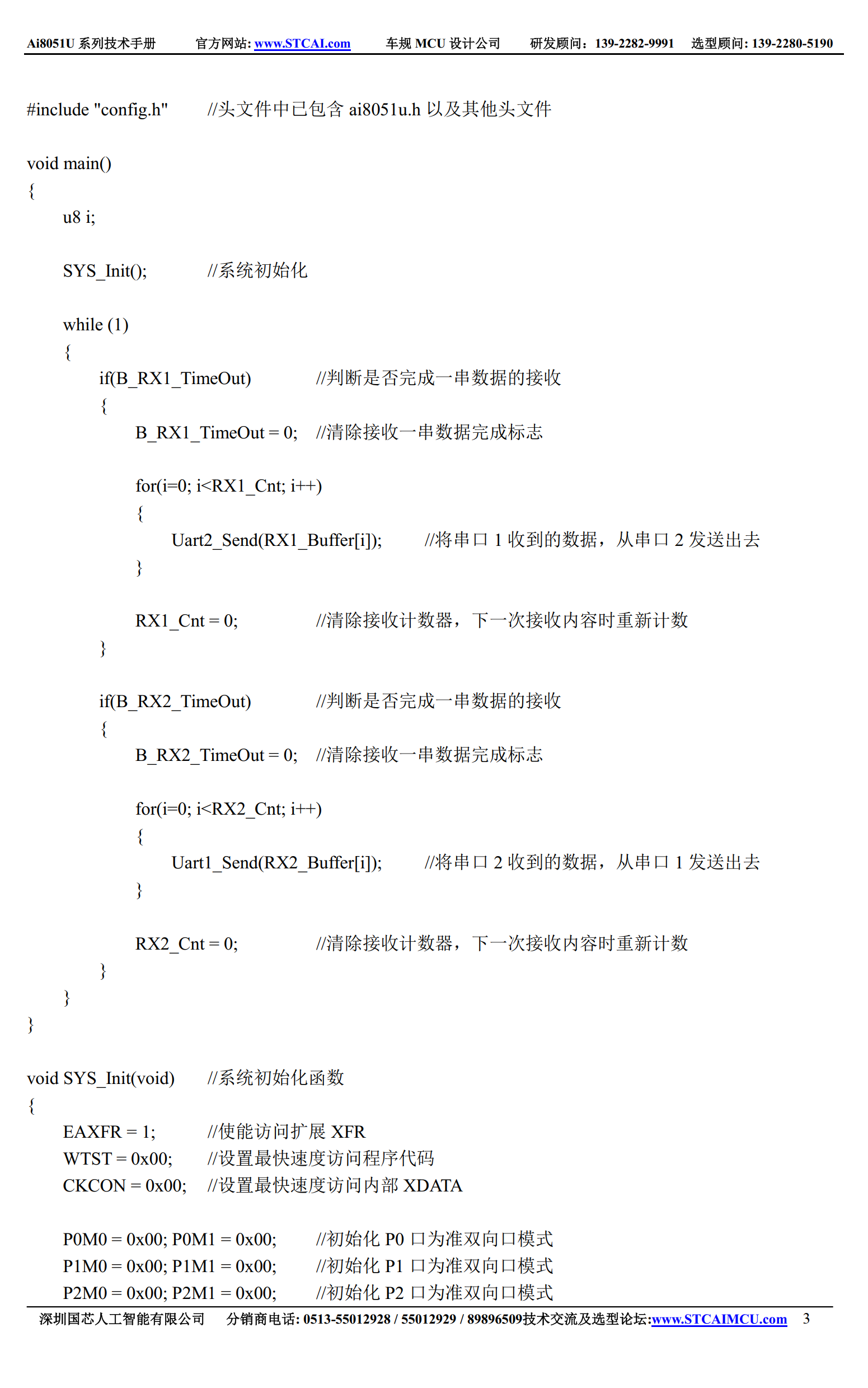

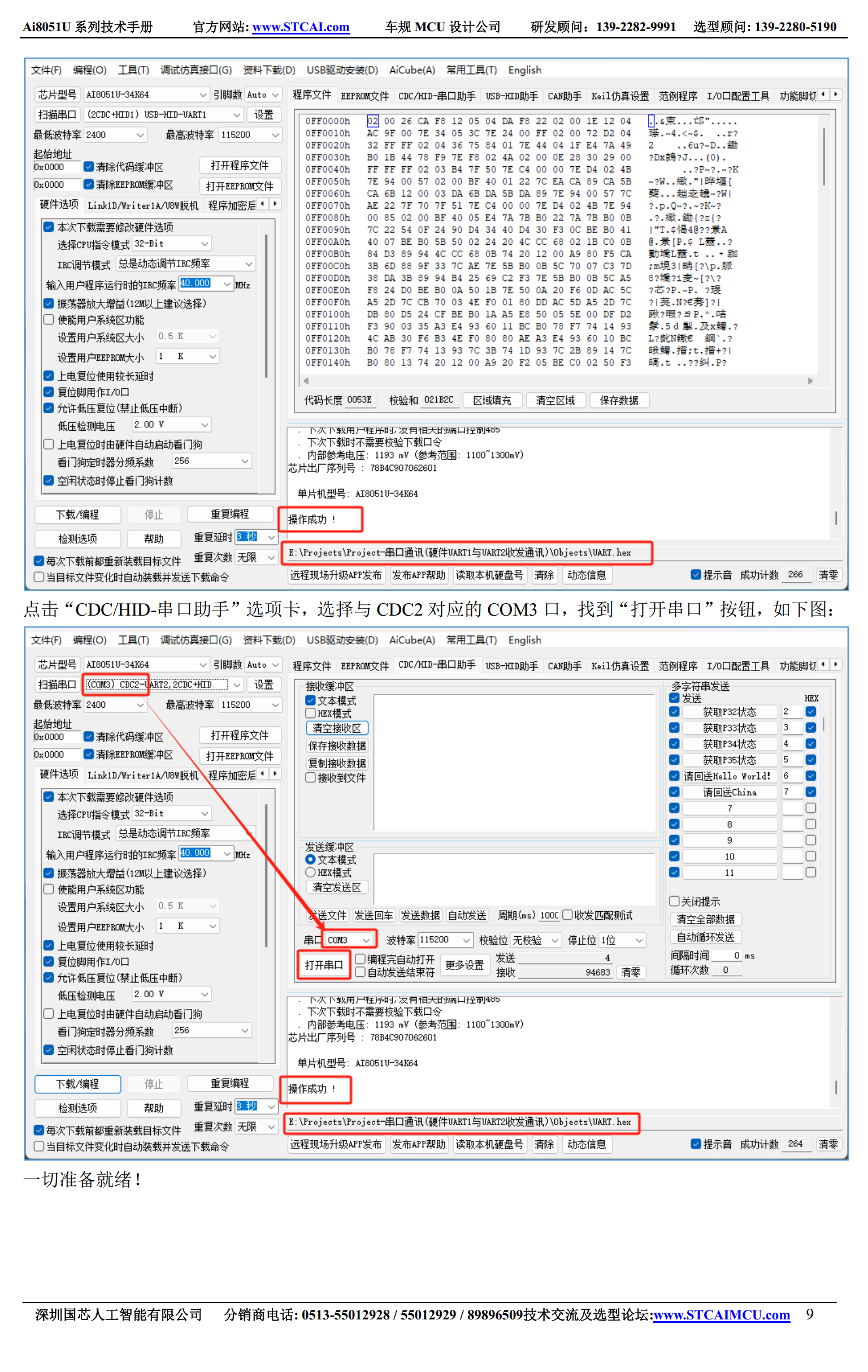

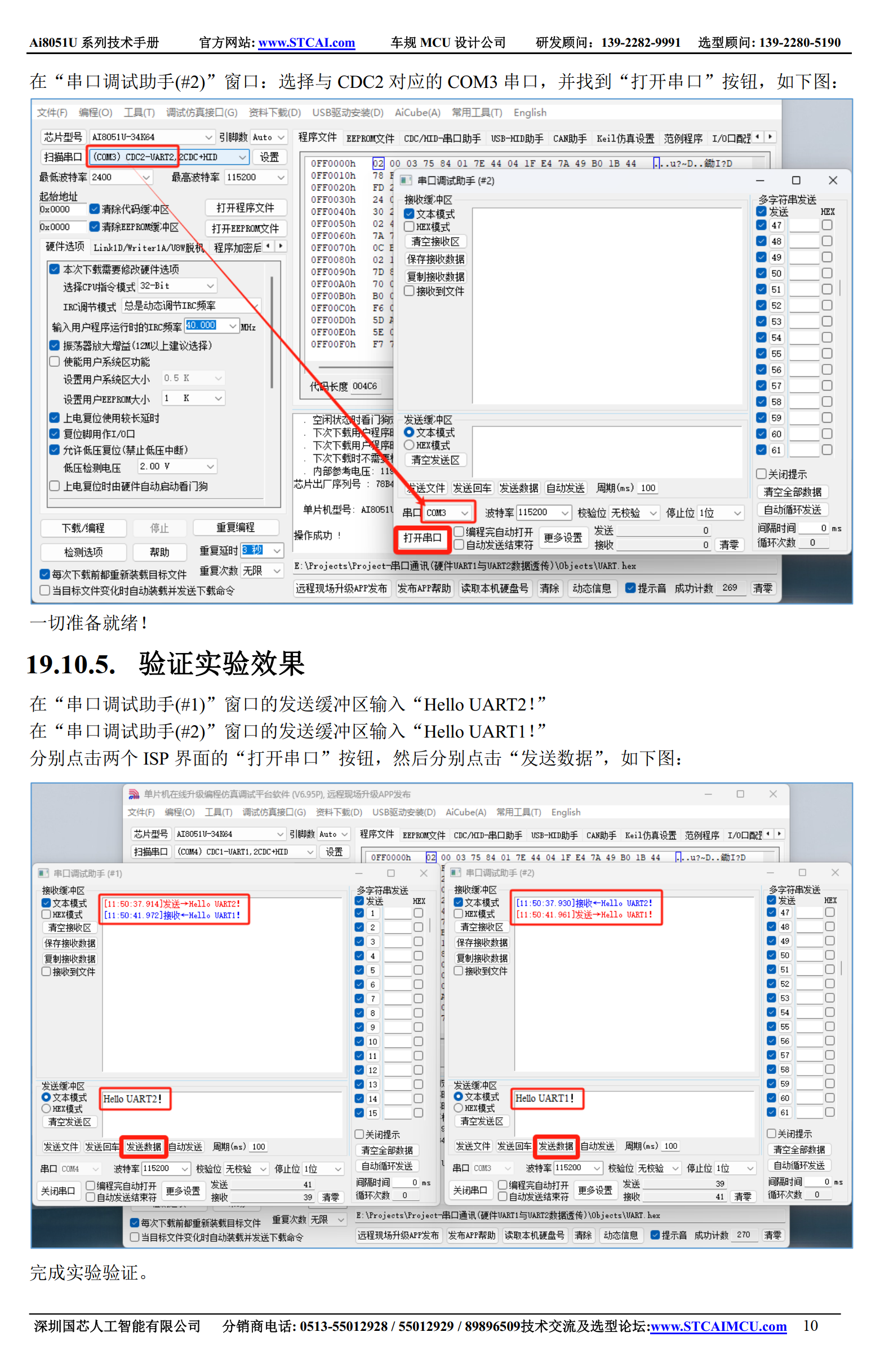

Ai8051U-19.10 深大实验-串口通讯(硬件UART1与UART2数据透传)-20250527.pdf (1.48 MB, 下载次数: 10)

Project-串口通讯(硬件UART1与UART2数据透传).zip (66.05 KB, 下载次数: 14)

kai*** · 发表于 2025-5-23 18:15:09

1

2

3

4

5

6

7

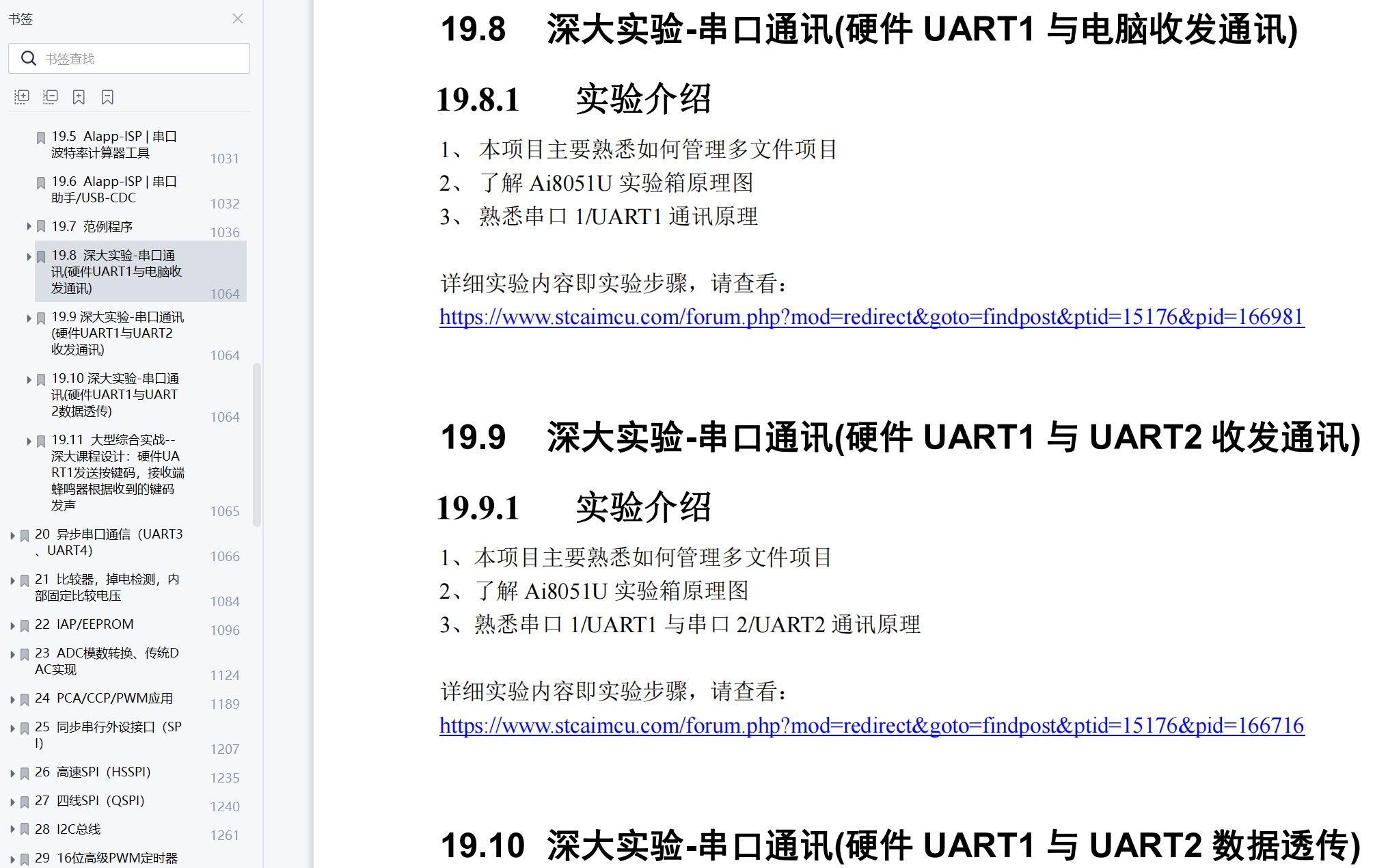

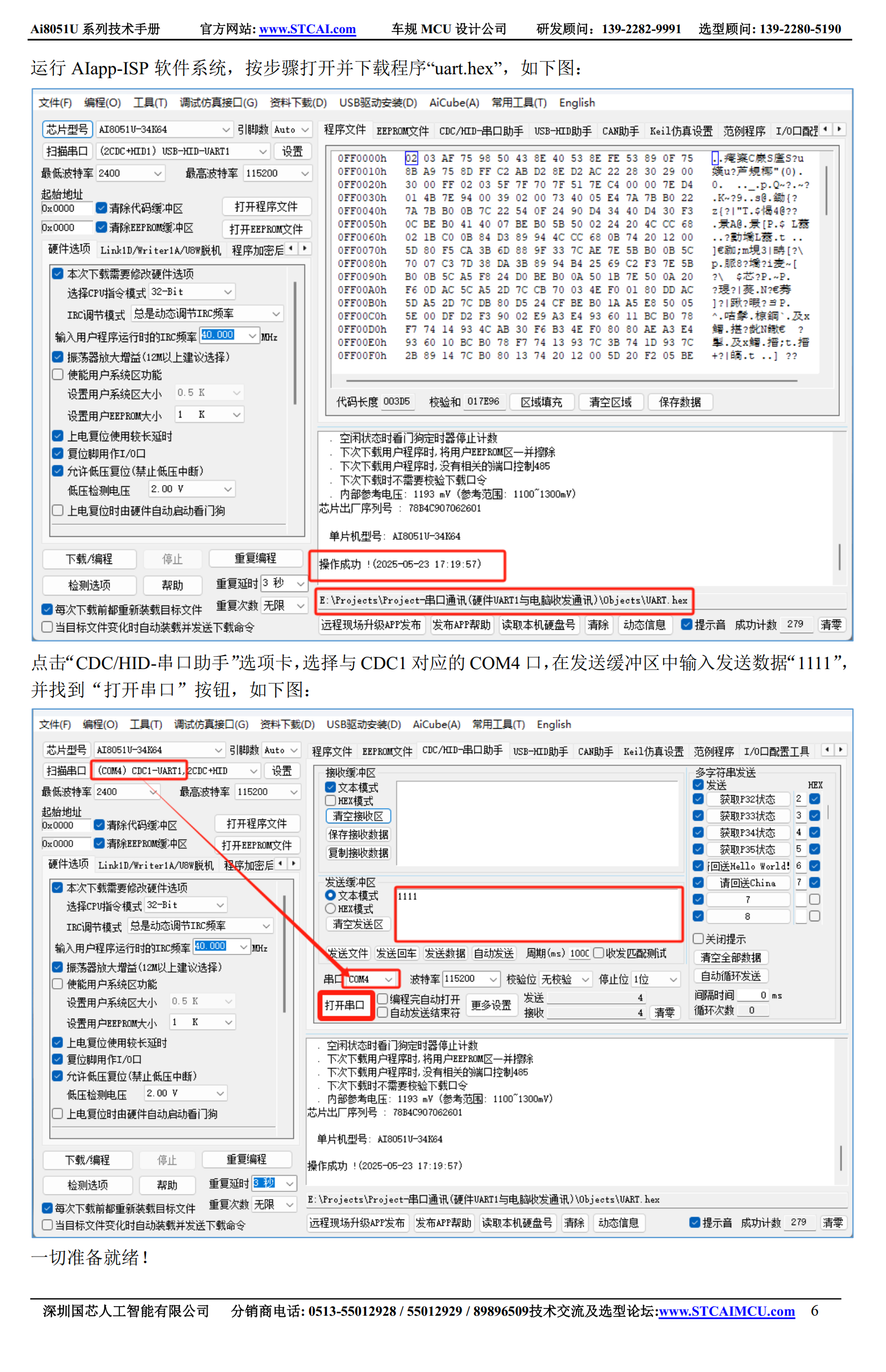

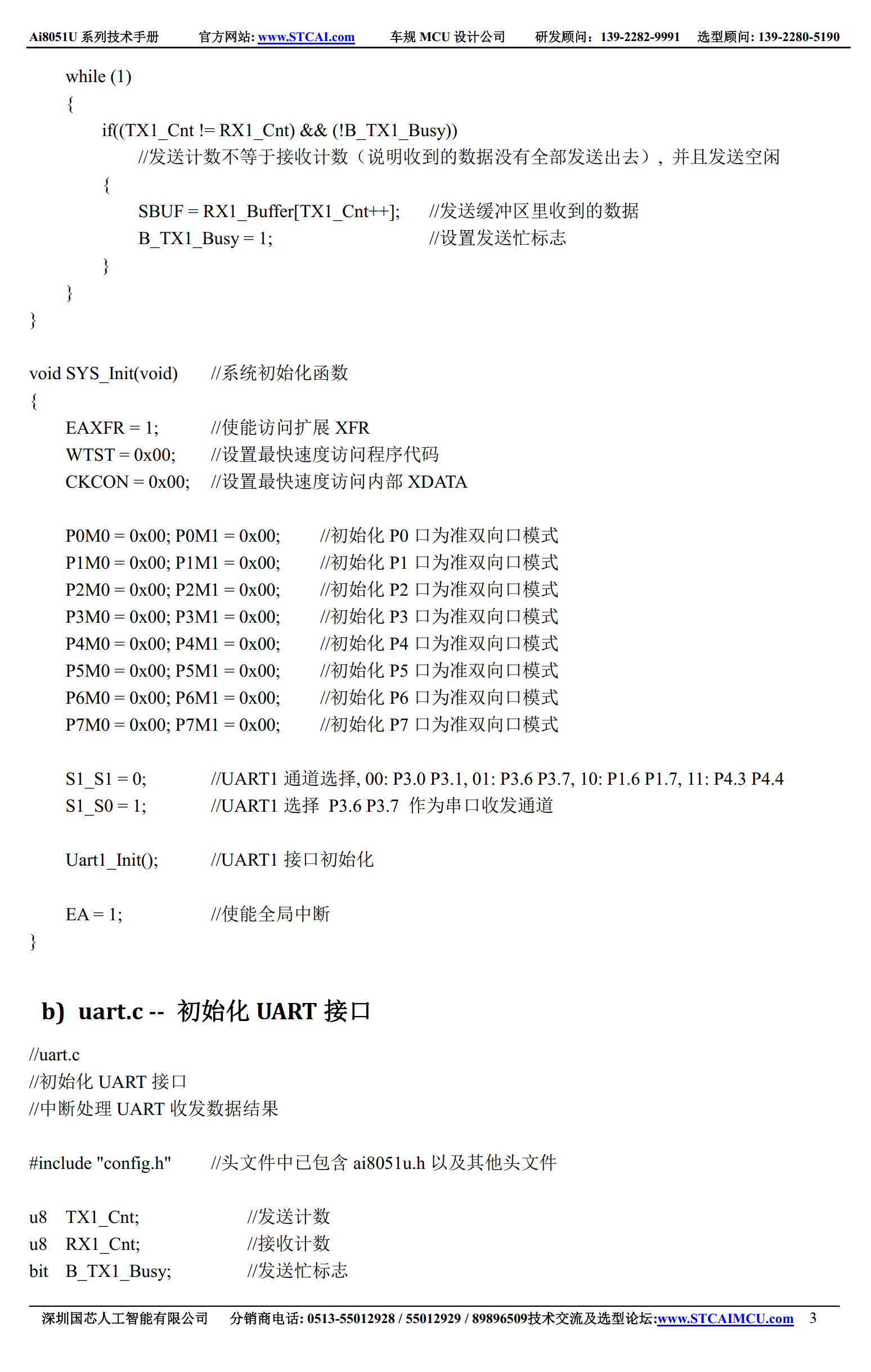

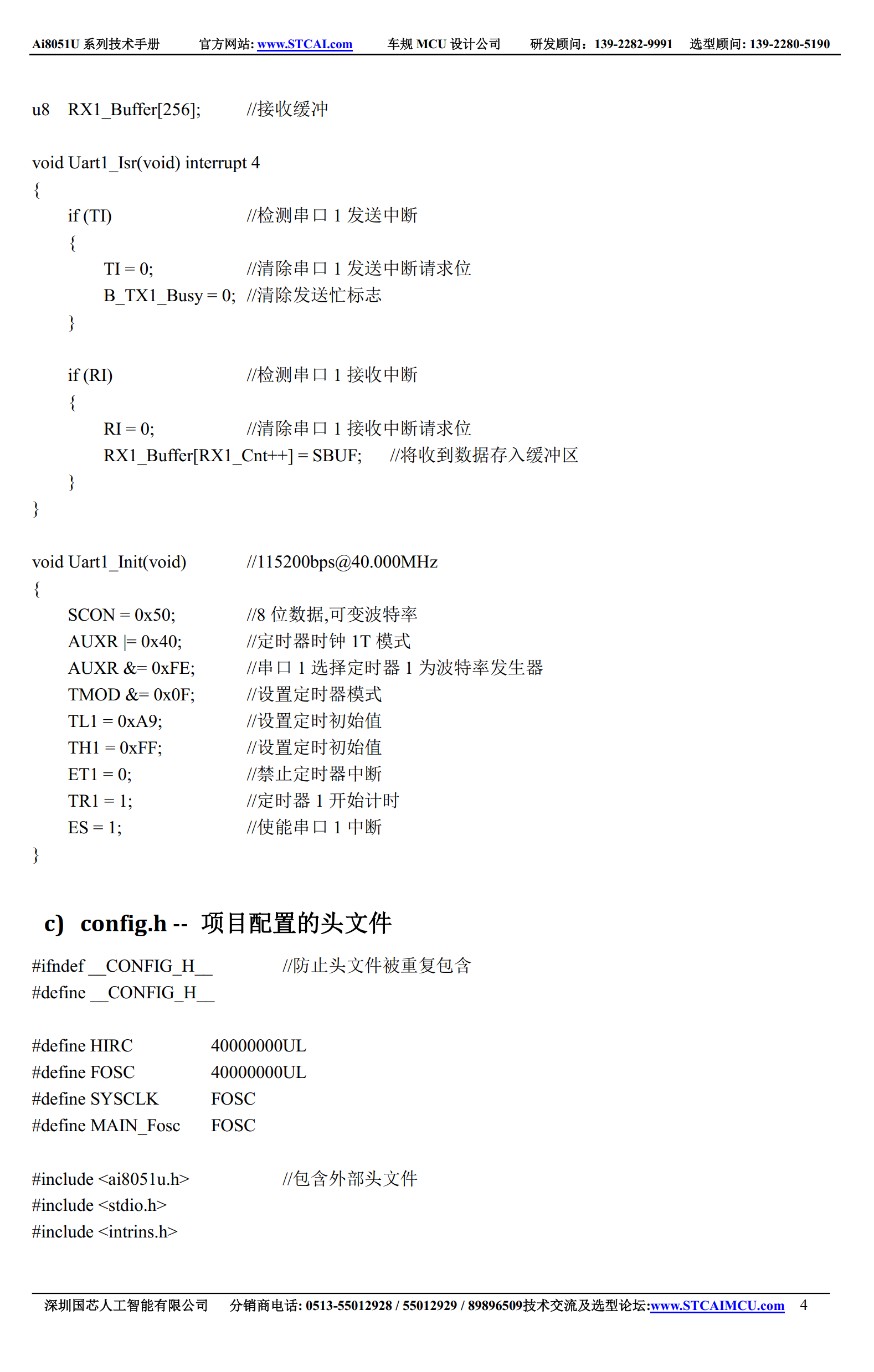

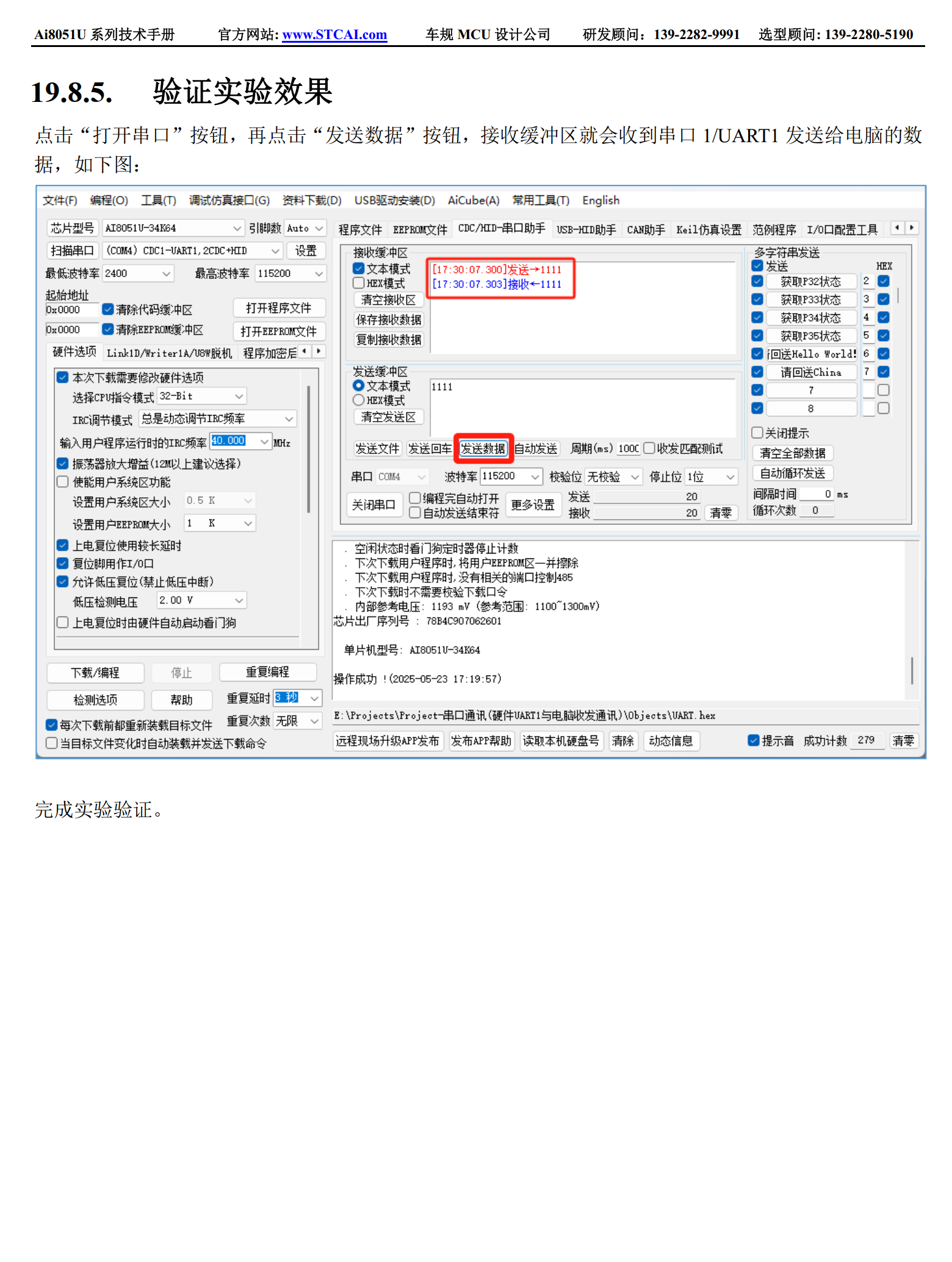

Ai8051U-19.8 深大实验-串口通讯(硬件UART1与电脑收发通讯)-20250527.pdf (1.2 MB, 下载次数: 5)

Project-串口通讯(硬件UART1与电脑收发通讯).zip (10.66 KB, 下载次数: 16)

乘风*** · 发表于 2025-5-26 13:22:36

串口 DMA/P2P演示程序
USB-CDC==>XRAM, XRAM==DMA==>UART1-TXD1==只是硬件相连=>UART2-RXD2,
UART2-RXD2==DMA-P2P==>UART2-TXD2

例子1：
步骤1. USB-CDC发送数据给MCU(存放在UsbOutBuffer缓冲区)
步骤2. 串口1通过DMA将UsbOutBuffer缓冲区内容发送给串口2
步骤3. 串口2通过P2P，将RXD2收到的数据通过TXD2发送出去
例子下载：

Ai8051-CDC-UART1-DMA-UART2-P2P-UART2.zip (59.9 KB, 下载次数: 12)

例子2, 通过 AiCube 自动配置外设，自动生成程序框架：
步骤1. USB-CDC发送数据给MCU(存放在UsbOutBuffer缓冲区)
步骤2. 通过存储器到存储器DMA将UsbOutBuffer缓冲区内容发送给串口1发送缓冲区pu8UR1DMATxBuffer
步骤3. 串口1通过DMA将pu8UR1DMATxBuffer缓冲区内容发送给串口2
步骤4. 串口2通过P2P，将RXD2收到的数据通过TXD2发送出去
例子下载：

Ai8051-CDC-M2M-UART1-DMA-UART2-P2P-UART2.zip (59.98 KB, 下载次数: 12)

功能验证：
Ai8051U实验箱，短接J18A跳线，将S2拨动开关拨到“通”：

通过J4接口烧录例子到实验箱，使用USB线连接J20接口，识别出两个USB CDC接口。
使用两个串口助手分别打开J20 CDC2对应的接口，跟Ai8051U MCU产生的CDC接口。
通过Ai8051U MCU产生的CDC接口发送数据，最终通过串口2对应的CDC2接口输出：

乘风*** · 发表于 2025-5-26 16:08:10

串口通信实验参考例程：

教学实验-串口通信-20250523.zip (137.17 KB, 下载次数: 12)
