深圳大学《单片机原理及接口技术》上机实验演示视频@Ai8051U

神***

汇编语言 实验
15.6.1 深大--中断实验1(外部中断INTO/P3.2，INT1/P3.3 控制点灯并 USB 仿真)
h)实验程序汇编语言代码









;外部中断INT0和INT1控制点灯并USB仿真
$INCLUDE(AI8051U.INC)       ;包含AI8051U的头文件

;------------------------------------------------

    ORG     0000H           ;程序复位地址
    LJMP    RESET           ;跳转到复位地址开始运行程序

    ORG     0003H           ;INT0中断入口地址
    LJMP    INT0_ISR        ;跳转到INT0中断服务程序

    ORG     0013H           ;INT1中断入口地址
    LJMP    INT1_ISR        ;跳转到INT1中断服务程序

;------------------------------------------------

    ORG     0100H

INT0_ISR:                   ;INT0中断服务程序
    JNB     INT0,P32ISLOW   ;边沿中断，进入后再次判断电平从而判断是什么样的电平
P32ISHIGH:
    CLR     P0.0            ;判断为高电平，则当前为上升沿，点亮P00端口上的LED灯
    NOP                     ;可以在这里插入断点进行观察现象
    SETB    P0.0            ;关闭LED灯
    SJMP    INT0_ISR_EXIT   ;跳转到INT0中断程序返回的地方
P32ISLOW:
    CLR     P0.7            ;判断为低电平，则当前为下降沿，点亮P07端口上的LED灯
    NOP                     ;可以在这里插入断点进行观察现象
    SETB    P0.7            ;关闭LED灯
INT0_ISR_EXIT:
    RETI                    ;中断返回

;------------------------------------------------

INT1_ISR:                   ;INT1中断服务程序
    CLR     P0.4            ;点亮P04端口上的LED灯
    NOP                     ;可以在这里插入断点观察现象
    SETB    P0.4            ;关闭LED灯
    RETI                    ;中断返回

;------------------------------------------------

RESET:

    SETB    EAXFR           ;允许访问扩展的特殊寄存器，XFR
    MOV     WTST,#00H       ;设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
    MOV     CKCON,#00H      ;设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间

    MOV     P0M0,#38H       ;设置P03、P04为推挽输出，P05为开漏输出，其余为准双向口模式
    MOV     P0M1,#20H
    MOV     P1M0,#00H       ;设置 P1 口为准双向口模式
    MOV     P1M1,#00H
    MOV     P2M0,#00H       ;设置 P2 口为准双向口模式
    MOV     P2M1,#00H
    MOV     P3M0,#00H       ;P32、P33设置为高阻输入(需要同步开启上拉电阻)
    MOV     P3M1,#0CH
    MOV     P4M0,#00H       ;设置 P4 口为准双向口模式
    MOV     P4M1,#00H
    MOV     P5M0,#00H       ;设置 P5 口为准双向口模式
    MOV     P5M1,#00H
    MOV     P6M0,#00H       ;设置 P6 口为准双向口模式
    MOV     P6M1,#00H
    MOV     P7M0,#00H       ;设置 P7 口为准双向口模式
    MOV     P7M1,#00H

    MOV     WR0,#WORD2 P3PU ;P32、P33打开上拉电阻
    MOV     WR2,#WORD0 P3PU
    MOV     A,#0CH
    MOV     @DR0,R11

    CLR     IT0             ;使能 INT0 上升沿和下降沿中断
;   SETB    IT0             ;使能 INT0 下降沿中断
    SETB    EX0             ;使能 INT0 中断

;   CLR     IT1             ;使能 INT1 上升沿和下降沿中断
    SETB    IT1             ;使能 INT1 下降沿中断
    SETB    EX1             ;使能 INT1 中断

    CLR     IE0             ;清INT0中断标志
    CLR     IE1             ;清INT1中断标志

    SETB    EA              ;打开总中断开关
    CLR     P40             ;打开LED灯供电

;------------------------------------------------

MAINLOOP:
    SJMP    MAINLOOP        ;主循环为空循环，所有内容都在中断中

;------------------------------------------------

    END

adm***

汇编语言 实验
2.18.6 深大-点灯实验4(使能Ai8051U内置 USB直接 仿真流水灯)
实验程序汇编语言代码

;以下是控制P6.0~P6.7引脚上一个LED灯循环亮灭跑马灯的汇编语言程序代码。
;特别注意延时子程序汇编语言写法。试通过每一条指令的所花的机器时钟周期计算一下软件延时时间。
;251汇编程序

$INCLUDE(AI8051U.INC)

STACK_POIRTER   EQU     0D0H    ;堆栈开始地址

        ORG     0000H
        LJMP    MAIN
        ORG     0100H

MAIN:
        SETB    EAXFR           ;允许访问扩展的特殊寄存器，XFR
        MOV     WTST,#00H       ;设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
        MOV     CKCON,#00H      ;设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间
        MOV     SP, #STACK_POIRTER        ;堆栈栈顶设置
        ;端口初始化
        CLR                    A
        MOV                P0M1, A         ;设置P0为准双向口
        MOV                P0M0, A
        MOV                P1M1, A         ;设置P1为准双向口
        MOV                P1M0, A
        MOV                P2M1, A         ;设置P2为准双向口
        MOV                P2M0, A
        MOV                P3M1, A
        MOV                P3M0, A
        MOV                P4M1, A
        MOV                P4M0, A
        MOV                P5M1, A
        MOV                P5M0, A
        MOV                P6M1, A
        MOV                P6M0, A
        MOV                P7M1, A
        MOV                P7M0, A
        MOV                 P0, #0FFH
        ;变量初始化
        CLR                P40                        ;流水灯总开关打开

LOOP:
        MOV                P0,#00H
        ACALL   DELAY500MS        ;调用延时子程序
        MOV                P0,#0FFH
        ACALL   DELAY500MS        ;调用延时子程序

        CLR                P00                  ;给P6^0清零，低电平时led亮
        ACALL   DELAY500MS        ;调用延时子程序
        SETB    P00                        ;给P6^0置1，高电平时led灭

        CLR                P01
        ACALL   DELAY500MS        ;调用延时子程序
        SETB    P01

        CLR                P02
        ACALL   DELAY500MS        ;调用延时子程序
        SETB    P02

        CLR     P03
        ACALL   DELAY500MS        ;500MS;调用延时子程序
        SETB    P03

        CLR     P04
        ACALL   DELAY500MS        ;调用延时子程序
        SETB    P04

        CLR     P05
        ACALL   DELAY500MS        ;调用延时子程序
        SETB    P05

        CLR     P06
        ACALL   DELAY500MS        ;调用延时子程序
        SETB    P06

        CLR                P07
        ACALL   DELAY500MS
        SETB    P07

        SJMP    LOOP                ;无条件跳转至LOOP处

DELAY500MS:                                ;延时0.5S子程序@40.000MHz
        PUSH        DR0                        ;保护现场，将双字寄存器DR0（即R0~R3）推入堆栈保存
        MOV                WR0,#76         ;将WR0赋值76（思考R0=？R1=？）
        MOV                WR2,#19262        ;将WR2赋值19262（思考R2=？R3=？）
NEXT:
        DEC                DR0,#1          ;DR0<-（DR0）-1
        JNE                NEXT                ;(DR0)≠0，则跳至NEXT标号处即继续-1，知道等于0则执行下一条语句
        POP                DR0                        ;恢复现场
        RET                     ;子程序返回
        ;-----------------

END                                                ;汇编程序结束伪指令语句
复制代码

神***

C51语言如何嵌入汇编

嗯，我现在需要了解如何在C51语言中嵌入汇编代码。这个问题我之前没有接触过，所以得从头开始学。首先，我得回忆一下C51是什么。C51应该是指用于8051系列单片机的C语言编译器，对吧？那嵌入汇编通常是为了优化性能或者直接操作硬件，这在单片机编程中很常见。

那问题来了，如何在C51中嵌入汇编呢？根据我之前学过的其他编程语言，比如在GCC中使用内联汇编，可能C51也有类似的方法。不过不同的编译器可能有不同的语法，所以我得查一下C51的具体实现方式。

首先，我记得在C语言中嵌入汇编通常有两种方法：内联汇编和单独的汇编模块。在C51中，可能也是这两种方式。不过可能具体的语法会有所不同。比如，在Keil C51中，可能会有特定的关键字或者预处理指令来嵌入汇编代码。

然后，我需要考虑如何在函数内部插入汇编指令。比如，是否有类似于__asm关键字，或者需要用#asm和#endasm这样的预处理指令？比如，在Keil的文档中，可能会提到使用#pragma asm和#pragma endasm来包裹汇编代码，但需要设置编译器选项，比如在项目设置中启用SRC选项生成汇编源文件，然后再编译。

另外，嵌入汇编的时候需要注意寄存器的使用，是否会影响C代码的变量。例如，可能需要保存和恢复某些寄存器，或者使用特定的语法将C变量与汇编操作数绑定。例如，使用_ACC_来表示累加器A，或者直接通过变量名来访问。

另外，单独的汇编文件可能更复杂一些，需要将汇编代码写在独立的.asm文件中，然后在C代码中声明这些函数的原型，通过链接器将它们链接在一起。这可能涉及到调用约定、参数传递等问题，比如参数是通过寄存器还是堆栈传递，返回值如何存放等等。

举个例子，如果我想在C51的函数中插入一段汇编代码来操作端口，可能需要这样写：

void my_function() {

#pragma asm

MOV A, #0FFh

MOV P1, A

#pragma endasm

}

但可能需要在编译器选项中启用生成SRC文件，或者在项目设置里允许内联汇编。否则编译器可能会报错。

不过，我之前可能混淆了不同的编译器的语法。比如，有些编译器可能使用__asm { ... }这样的结构，而C51可能使用不同的方式。所以可能需要查阅Keil C51的手册或者相关资料，确认正确的语法。

另外，嵌入汇编时还需要考虑中断处理的问题，如果在中断服务例程中嵌入汇编，可能需要特别处理寄存器的保存，或者使用特定的编译器扩展。

还有，变量的访问，比如如何在汇编代码中使用C中定义的变量。可能需要使用特定的符号或者语法，例如用变量名前加下划线，或者通过DPTR来访问数据存储器中的变量。

比如，在汇编中访问C变量var，可能需要这样：

MOV A, _var

或者，如果var位于特定的存储区域，可能需要使用不同的指令。

总的来说，在C51中嵌入汇编的步骤可能包括：

1. 在C函数中使用特定的预处理指令包裹汇编代码，比如#pragma asm和#pragma endasm。

2. 配置编译器选项，允许生成汇编源文件，并正确编译。

3. 在汇编代码中正确使用寄存器和访问C变量，注意不要破坏C环境。

4. 处理函数调用时的参数传递和返回值。

不过具体的细节可能需要查阅C51的编译器手册，或者寻找相关的示例代码。例如，是否需要为嵌入的汇编代码保存和恢复某些寄存器，或者编译器是否自动处理这些。

另外，可能有一些限制，比如不能在所有的函数中嵌入汇编，或者某些优化选项可能与内联汇编冲突。

现在，我应该总结这些可能的步骤，并且给出一个具体的例子，说明如何在C51中嵌入汇编代码，同时提到需要注意的事项，比如编译器设置、寄存器使用、变量访问等。

比如，可能的步骤是：

1. 在C文件中使用#pragma asm和#pragma endasm包裹汇编代码。

2. 在Keil中，需要将源文件添加到工程，并右键点击该文件，设置Options，勾选Generate Assembler SRC File和Assemble SRC File选项。

3. 在汇编代码中，可以通过_ACC_访问累加器，通过变量名前加下划线访问C变量。

4. 注意寄存器的使用，避免影响C代码的执行。

例如，一个具体的例子：

#include <reg51.h>

void delay() {

#pragma asm

MOV R0, #100

LOOP:

DJNZ R0, LOOP

#pragma endasm

}

然后在项目设置中启用生成SRC文件，并确保编译器能够正确编译。

不过，可能还需要在文件开头包含某些头文件，或者声明寄存器的地址，比如reg51.h定义了P1等端口。

总结的话，嵌入汇编需要特定的编译器指令和项目设置，正确使用寄存器和变量，以及注意不要破坏C环境的状态。

在C51语言中嵌入汇编代码可以通过以下步骤实现，主要用于优化关键代码或直接硬件操作：

方法一：使用预处理指令内联汇编

• 编写C函数并嵌入汇编代码
  使用#pragma asm和#pragma endasm指令包裹汇编代码：
  [backcolor=rgb(255, 255, 255) !important]c
  复制



  #include <reg51.h>  // 包含寄存器定义void port_control() {    #pragma asm    MOV A, #0FFh    ; 将立即数0xFF加载到累加器A    MOV P1, A       ; 将A的值输出到P1端口    #pragma endasm}

• 配置编译器选项（Keil环境）
  • 右键点击C文件，选择“Options for File”。
  • 勾选“Generate Assembler SRC File”和“Assemble SRC File”，以允许生成并编译汇编代码。


• 注意事项
  • 寄存器使用：避免随意修改可能被C代码使用的寄存器（如R0-R7），必要时保存恢复。
  • 变量访问：C变量在汇编中通过名称加下划线访问，如MOV A, _myVar。
  • 中断处理：在中断服务例程中嵌入汇编时，需手动保存受影响寄存器。





方法二：调用独立汇编模块

• 编写独立汇编文件
  创建.asm文件并定义函数：
  [backcolor=rgb(255, 255, 255) !important]assembly
  复制



  ; delay.asmPUBLIC DELAY  ; 声明函数为公共DELAY SEGMENT CODERSEG DELAY    MOV R2, #100LOOP:    DJNZ R2, LOOP    RET

• 在C中声明并调用函数
  [backcolor=rgb(255, 255, 255) !important]c
  复制



  extern void DELAY(void);  // 声明外部汇编函数void main() {    DELAY();  // 调用汇编函数}



关键注意事项

• 参数传递：参数通过寄存器（如R7、R5）传递，返回值在ACC或寄存器中。
• 内存模型：确保汇编代码与C代码的内存模型（SMALL、COMPACT、LARGE）匹配。
• 优化冲突：高优化级别可能导致内联汇编错误，建议调试阶段关闭优化。



示例：混合C与汇编实现延时[backcolor=rgb(255, 255, 255) !important]c
复制



#include <reg51.h>void asm_delay(unsigned char count) {    #pragma asm    MOV R0, _count  ; 使用C参数countLOOP:    DJNZ R0, LOOP    #pragma endasm}void main() {    while(1) {        P1 = 0x00;      // C代码控制端口        asm_delay(255); // 调用内联汇编延时        P1 = 0xFF;        asm_delay(255);    }}
常见问题解决

• 编译错误：未启用SRC生成选项导致#pragma asm不被识别。
• 变量未定义：汇编中访问C变量时需确保已正确声明且作用域可见。
• 寄存器冲突：在嵌入代码前后使用PUSH/POP保护关键寄存器（如PSW、ACC）。



通过上述方法，可在C51项目中高效结合C与汇编，兼顾开发效率与性能需求。

神***

AiCube-可视化 图形 I/O配置 体验


利用 AiCube@AIapp-ISP V6.95M，
智能配置开发工具启动程序框架自动生成器，实现如下的实验：
32位8051单片机入门的第一个完整的C语言程序，printf_usb("Hello World !\r\n")

AiCube 实验一:  直接 printf_usb("Hello World !\r\n")
32位8051单片机入门的第一个完整的C语言程序

AiCube 实验二:  查询方式，查询到电脑命令后，
                           printf_usb("Hello World !\r\n")或其他

AiCube 实验三:  中断方式，单片机USB中断接收服务函数收到命令后，
                           printf_usb("Hello World !\r\n")或其他

乘风***

通过IO口控制74HC595驱动8个共阴极数码管


C语言：

/*---------------------------------------------------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/*---------------------------------------------------------------------*/

/*************  功能说明    **************

本例程基于AI8051U为主控芯片的实验箱进行编写测试.

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

用STC的MCU的IO方式控制74HC595驱动8位数码管。

显示效果为: 数码时钟.

使用Timer0的16位自动重装来产生1ms节拍,程序运行于这个节拍下, 用户修改MCU主时钟频率时,自动定时于1ms.

下载时, 选择时钟 24MHZ (用户可自行修改频率).

******************************************/

#include "..\..\comm\AI8051U.h"
#include "stdio.h"
#include "intrins.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

#define MAIN_Fosc        24000000UL

//==========================================================================

#define Timer0_Reload   (65536UL -(MAIN_Fosc / 1000))       //Timer 0 中断频率, 1000次/秒

#define DIS_DOT     0x20
#define DIS_BLACK   0x10
#define DIS_        0x11

/*************  本地常量声明    **************/
u8 code t_display[]={                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

u8 code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};      //位码

/*************  IO口定义    **************/
sbit    P_HC595_SER   = P3^4;   //pin 14    SER     data input
sbit    P_HC595_RCLK  = P3^5;   //pin 12    RCLk    store (latch) clock
sbit    P_HC595_SRCLK = P3^2;   //pin 11    SRCLK   Shift data clock

/*************  本地变量声明    **************/

u8  LED8[8];        //显示缓冲
u8  display_index;  //显示位索引
bit B_1ms;          //1ms标志

u8  hour,minute,second;
u16 msecond;


/*************  本地函数声明    **************/


/****************  外部函数声明和外部变量声明 *****************/


/********************** 显示时钟函数 ************************/
void DisplayRTC(void)
{
    if(hour >= 10)  LED8[0] = hour / 10;
    else            LED8[0] = DIS_BLACK;
    LED8[1] = hour % 10;
    LED8[2] = DIS_;
    LED8[3] = minute / 10;
    LED8[4] = minute % 10;
    LED8[5] = DIS_;
    LED8[6] = second / 10;
    LED8[7] = second % 10;
}

/********************** RTC演示函数 ************************/
void RTC(void)
{
    if(++second >= 60)
    {
        second = 0;
        if(++minute >= 60)
        {
            minute = 0;
            if(++hour >= 24)    hour = 0;
        }
    }
}

/******************** 主函数 **************************/
void main(void)
{
    u8  i,k;

    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    T0x12 = 1;  //Timer0 set as 1T, 16 bits timer auto-reload,
    TH0 = (u8)(Timer0_Reload / 256);
    TL0 = (u8)(Timer0_Reload % 256);
    ET0 = 1;    //Timer0 interrupt enable
    TR0 = 1;    //Tiner0 run
    EA = 1;     //打开总中断

    display_index = 0;
    hour   = 11;    //初始化时间值
    minute = 59;
    second = 58;
    RTC();
    DisplayRTC();

//  for(i=0; i<8; i++)  LED8[i] = DIS_BLACK;    //上电消隐
    for(i=0; i<8; i++)  LED8[i] = i;    //显示01234567
    k = 0;

    while(1)
    {
        if(B_1ms)   //1ms到
        {
            B_1ms = 0;
            if(++msecond >= 1000)   //1秒到
            {
//                P42 = !P42;
                msecond = 0;
                RTC();
                DisplayRTC();
            }
        }
    }
}

/**************** 向HC595发送一个字节函数 ******************/
void Send_595(u8 dat)
{
    u8  i;
    for(i=0; i<8; i++)
    {
        dat <<= 1;
        P_HC595_SER   = CY;
        P_HC595_SRCLK = 1;
        P_HC595_SRCLK = 0;
    }
}

/********************** 显示扫描函数 ************************/
void DisplayScan(void)
{
    Send_595(t_display[LED8[display_index]]);   //输出段码
    Send_595(~T_COM[display_index]);            //输出位码

    P_HC595_RCLK = 1;
    P_HC595_RCLK = 0;
    if(++display_index >= 8)    display_index = 0;  //8位结束回0
}

/********************** Timer0 1ms中断函数 ************************/
void timer0 (void) interrupt 1
{
    DisplayScan();  //1ms扫描显示一位
    B_1ms = 1;      //1ms标志

}
复制代码

汇编：

;/*---------------------------------------------------------------------*/
;/* --- Web: www.STCAI.com ---------------------------------------------*/
;/*---------------------------------------------------------------------*/

;*************  功能说明    **************

;本例程基于AI8051U为主控芯片的实验箱进行编写测试。

;使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

;data建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

;用STC的MCU的IO方式控制74HC595驱动8位数码管。

;显示效果为: 数码时钟.

;使用Timer0的16位自动重装来产生1ms节拍,程序运行于这个节拍下, 用户修改MCU主时钟频率时,自动定时于1ms.

;下载时, 选择时钟 24MHZ (用户可自行修改频率).

;******************************************/

$include (../../comm/AI8051U.INC)

;/****************************** 用户定义宏 ***********************************/
Fosc_KHZ    EQU 24000   ;24000KHZ

STACK_POIRTER   EQU     0D0H    ;堆栈开始地址

Timer0_Reload   EQU     (65536 - Fosc_KHZ)  ; Timer 0 中断频率, 1000次/秒

DIS_DOT         EQU     020H
DIS_BLACK       EQU     010H
DIS_            EQU     011H

;*******************************************************************
;*******************************************************************

;*************  IO口定义    **************/
P_HC595_SER     BIT     P3.4  ;   //pin 14    SER     data input
P_HC595_RCLK    BIT     P3.5  ;   //pin 12    RCLk    store (latch) clock
P_HC595_SRCLK   BIT     P3.2  ;   //pin 11    SRCLK   Shift data clock

;*************  本地变量声明    **************/
Flag0           DATA    20H
B_1ms           BIT     Flag0.0 ; 1ms标志

LED8            DATA    30H     ; 显示缓冲 30H ~ 37H
display_index   DATA    38H     ; 显示位索引

usrhour         DATA    39H     ;
usrminute       DATA    3AH
usrsecond       DATA    3BH     ;
msecond         DATA    3CH     ; 2 byte

;*******************************************************************
;*******************************************************************
        ORG     0000H               ;程序复位入口，编译器自动定义到 0FF0000H 地址
        LJMP    F_Main

        ORG     000BH               ;1  Timer0 interrupt
        LJMP    F_Timer0_Interrupt

;*******************************************************************
;*******************************************************************


;******************** 主程序 **************************/
    ORG     0100H          ;编译器自动定义到 0FF0100H 地址
F_Main:
    MOV     WTST, #00H     ;设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    MOV     CKCON,#00H     ;提高访问XRAM速度
    ORL     P_SW2,#080H    ;使能访问XFR

    MOV     P0M1, #00H     ;设置为准双向口
    MOV     P0M0, #00H
    MOV     P1M1, #00H     ;设置为准双向口
    MOV     P1M0, #00H
    MOV     P2M1, #00H     ;设置为准双向口
    MOV     P2M0, #00H
    MOV     P3M1, #00H     ;设置为准双向口
    MOV     P3M0, #00H
    MOV     P4M1, #00H     ;设置为准双向口
    MOV     P4M0, #00H
    MOV     P5M1, #00H     ;设置为准双向口
    MOV     P5M0, #00H
    MOV     P6M1, #00H     ;设置为准双向口
    MOV     P6M0, #00H
    MOV     P7M1, #00H     ;设置为准双向口
    MOV     P7M0, #00H

    MOV     SP, #STACK_POIRTER
    MOV     PSW, #0
    USING   0       ;选择第0组R0~R7

;================= 用户初始化程序 ====================================

    MOV     display_index, #0
    MOV     R0, #LED8
    MOV     R2, #8
L_ClearLoop:
    MOV     @R0, #DIS_BLACK     ;上电消隐
    INC     R0
    DJNZ    R2, L_ClearLoop

    CLR     TR0
    ORL     AUXR, #(1 SHL 7)    ; Timer0_1T();
    ANL     TMOD, #NOT 04H      ; Timer0_AsTimer();
    ANL     TMOD, #NOT 03H      ; Timer0_16bitAutoReload();
    MOV     TH0, #Timer0_Reload / 256   ;Timer0_Load(Timer0_Reload);
    MOV     TL0, #Timer0_Reload MOD 256
    SETB    ET0         ; Timer0_InterruptEnable();
    SETB    TR0         ; Timer0_Run();
    SETB    EA          ; 打开总中断

    MOV     usrhour,   #12 ; 初始化时间值
    MOV     usrminute, #0
    MOV     usrsecond, #0
    LCALL   F_DisplayRTC

;=================== 主循环 ==================================
L_Main_Loop:
    JNB     B_1ms,  L_Main_Loop     ;1ms未到
    CLR     B_1ms

    MOV     WR6, msecond
    INC     WR6, #1         ;msecond + 1
    MOV     msecond, WR6
    CMP     WR6, #1000
    JC      L_Main_Loop     ;if(msecond < 1000), jmp

    MOV     WR6, #0
    MOV     msecond, WR6    ;msecond = 0

    LCALL   F_RTC
    LCALL   F_DisplayRTC

    LJMP    L_Main_Loop

;========================================================================
; 函数: F_DisplayRTC
; 描述: 显示时钟子程序。
; 参数: none.
; 返回: none.
; 版本: VER1.0
; 日期: 2013-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_DisplayRTC:
    PUSH    B       ;B入栈

    MOV     A, usrhour
    MOV     B, #10
    DIV     AB
    MOV     LED8, A
    MOV     LED8+1, B
    MOV     LED8+2, #DIS_;

    MOV     A, usrminute
    MOV     B, #10
    DIV     AB
    MOV     LED8+3, A;
    MOV     LED8+4, B;
    MOV     LED8+5, #DIS_;

    MOV     A, usrsecond
    MOV     B, #10
    DIV     AB
    MOV     LED8+6, A;
    MOV     LED8+7, B;

    POP     B       ;B出栈
    RET

;========================================================================
; 函数: F_RTC
; 描述: RTC演示子程序。
; 参数: none.
; 返回: none.
; 版本: VER1.0
; 日期: 2013-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_RTC:
    INC     usrsecond      ; usrsecond + 1
    MOV     A, usrsecond
    CLR     C
    SUBB    A,#60
    JC      L_QuitRTC   ; usrsecond >= 60?
    MOV     usrsecond, #0;

    INC     usrminute      ; usrminute + 1
    MOV     A, usrminute
    CLR     C
    SUBB    A,#60
    JC      L_QuitRTC   ; usrminute >= 60?
    MOV     usrminute, #0

    INC     usrhour        ; usrhour + 1
    MOV     A, usrhour
    CLR     C
    SUBB    A,#24
    JC      L_QuitRTC   ; usrhour >= 24?
    MOV     usrhour, #0
L_QuitRTC:
    RET


; *********************** 显示相关程序 ****************************************
T_Display:                      ;标准字库
;    0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
DB  03FH,006H,05BH,04FH,066H,06DH,07DH,007H,07FH,06FH,077H,07CH,039H,05EH,079H,071H
;  black  -    H    J    K    L    N    o    P    U    t    G    Q    r    M    y
DB  000H,040H,076H,01EH,070H,038H,037H,05CH,073H,03EH,078H,03dH,067H,050H,037H,06EH
;    0.   1.   2.   3.   4.   5.   6.   7.   8.   9.   -1
DB  0BFH,086H,0DBH,0CFH,0E6H,0EDH,0FDH,087H,0FFH,0EFH,046H

T_COM:
DB  001H,002H,004H,008H,010H,020H,040H,080H     ;   位码

;========================================================================
; 函数: F_Send_595
; 描述: 向HC595发送一个字节子程序。
; 参数: ACC: 要发送的字节数据.
; 返回: none.
; 版本: VER1.0
; 日期: 2024-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_Send_595:
    PUSH    02H     ;R2入栈
    MOV     R2, #8
L_Send_595_Loop:
    RLC     A
    MOV     P_HC595_SER,C
    SETB    P_HC595_SRCLK
    CLR     P_HC595_SRCLK
    DJNZ    R2, L_Send_595_Loop
    POP     02H     ;R2出栈
    RET

;========================================================================
; 函数: F_DisplayScan
; 描述: 显示扫描子程序。
; 参数: none.
; 返回: none.
; 版本: VER1.0
; 日期: 2013-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_DisplayScan:
    PUSH    DPH     ;DPH入栈
    PUSH    DPL     ;DPL入栈
    PUSH    00H     ;R0 入栈

    MOV     DPTR, #T_Display
    MOV     A, display_index
    ADD     A, #LED8
    MOV     R0, A
    MOV     A, @R0
    MOVC    A, @A+DPTR
    LCALL   F_Send_595      ;输出段码

    MOV     DPTR, #T_COM
    MOV     A, display_index
    MOVC    A, @A+DPTR
    CPL     A
    LCALL   F_Send_595      ;输出位码

    SETB    P_HC595_RCLK
    CLR     P_HC595_RCLK    ;   锁存输出数据
    INC     display_index
    MOV     A, display_index
    ANL     A, #0F8H            ; if(display_index >= 8)
    JZ      L_QuitDisplayScan
    MOV     display_index, #0;  ;8位结束回0
L_QuitDisplayScan:
    POP     00H     ;R0 出栈
    POP     DPL     ;DPL出栈
    POP     DPH     ;DPH出栈
    RET


;*******************************************************************
;**************** 中断函数 ***************************************************

F_Timer0_Interrupt: ;Timer0 1ms中断函数
    PUSH    PSW     ;PSW入栈
    PUSH    ACC     ;ACC入栈

    LCALL   F_DisplayScan   ; 1ms扫描显示一位
    SETB    B_1ms           ; 1ms标志

    POP     ACC     ;ACC出栈
    POP     PSW     ;PSW出栈
    RETI

END

复制代码

乘风***

通过硬件SPI控制74HC595驱动8个共阴极数码管


C语言：

/*---------------------------------------------------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/*---------------------------------------------------------------------*/

/*************  功能说明    **************

本例程基于AI8051U为主控芯片的实验箱进行编写测试.

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

用STC的MCU的SPI接口控制74HC595驱动8位数码管。

显示效果为: 数码时钟.

使用Timer0的16位自动重装来产生1ms节拍,程序运行于这个节拍下, 用户修改MCU主时钟频率时,自动定时于1ms.

下载时, 选择时钟 24MHZ (用户可自行修改频率).

******************************************/

#include "..\..\comm\AI8051U.h"
#include "stdio.h"
#include "intrins.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

#define MAIN_Fosc        24000000UL

//==========================================================================

#define Timer0_Reload   (65536UL -(MAIN_Fosc / 1000))       //Timer 0 中断频率, 1000次/秒

#define DIS_DOT     0x20
#define DIS_BLACK   0x10
#define DIS_        0x11

/*************  本地常量声明    **************/
u8 code t_display[]={                       //标准字库
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};    //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1

u8 code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};      //位码

/*************  IO口定义    **************/
sbit P_HC595_SER   = P3^4;   //pin 14    SER     data input
sbit P_HC595_RCLK  = P3^5;   //pin 12    RCLk    store (latch) clock
sbit P_HC595_SRCLK = P3^2;   //pin 11    SRCLK   Shift data clock

/*************  本地变量声明    **************/

u8  LED8[8];        //显示缓冲
u8  display_index;  //显示位索引
bit B_1ms;          //1ms标志

u8  hour,minute,second;
u16 msecond;


/*************  本地函数声明    **************/

void SPI_init(void);

/****************  外部函数声明和外部变量声明 *****************/


/********************** 显示时钟函数 ************************/
void DisplayRTC(void)
{
    if(hour >= 10)  LED8[0] = hour / 10;
    else            LED8[0] = DIS_BLACK;
    LED8[1] = hour % 10;
    LED8[2] = DIS_;
    LED8[3] = minute / 10;
    LED8[4] = minute % 10;
    LED8[5] = DIS_;
    LED8[6] = second / 10;
    LED8[7] = second % 10;
}

/********************** RTC演示函数 ************************/
void RTC(void)
{
    if(++second >= 60)
    {
        second = 0;
        if(++minute >= 60)
        {
            minute = 0;
            if(++hour >= 24)    hour = 0;
        }
    }
}

/******************** 主函数 **************************/
void main(void)
{
    u8  i;

    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    SPI_init();

    T0x12 = 1;  //Timer0 set as 1T, 16 bits timer auto-reload,
    TH0 = (u8)(Timer0_Reload / 256);
    TL0 = (u8)(Timer0_Reload % 256);
    ET0 = 1;    //Timer0 interrupt enable
    TR0 = 1;    //Tiner0 run
    EA = 1;     //打开总中断

    display_index = 0;
    hour   = 11;    //初始化时间值
    minute = 59;
    second = 58;
    RTC();
    DisplayRTC();

//  for(i=0; i<8; i++)  LED8[i] = DIS_BLACK;    //上电消隐
    for(i=0; i<8; i++)  LED8[i] = i;    //显示01234567

    while(1)
    {
        if(B_1ms)   //1ms到
        {
            B_1ms = 0;
            if(++msecond >= 1000)   //1秒到
            {
//                P42 = !P42;
                msecond = 0;
                RTC();
                DisplayRTC();
            }
        }
    }
}

/**************** SPI初始化程序 ******************/
void SPI_init(void)
{
    SSIG = 1; //忽略 SS 引脚功能，使用 MSTR 确定器件是主机还是从机
    SPEN = 1; //使能 SPI 功能
    DORD = 0; //先发送/接收数据的高位（ MSB）
    MSTR = 1; //设置主机模式
    CPOL = 1; //SCLK 空闲时为高电平，SCLK 的前时钟沿为下降沿，后时钟沿为上升沿
    CPHA = 1; //数据在 SCLK 前时钟沿驱动，后时钟沿采样
    //采用漏极开路+上拉电阻方式驱动，需要调低SPI频率才能正常与Flash通信
    SPCTL = (SPCTL & ~3) | 2;   //SPI 时钟频率选择, 0: 4T, 1: 8T,  2: 16T,  3: 2T
    SPI_S1 = 1;     //00: P1.4 P1.5 P1.6 P1.7, 01: P2.4 P2.5 P2.6 P2.7, 10: P4.0 P4.1 P4.2 P4.3, 11: P3.5 P3.4 P3.3 P3.2
    SPI_S0 = 1;

    HSCLKDIV = 0x01;    //高速时钟1分频，默认2分频

    P_HC595_SRCLK = 0;  // set clock to low initial state
    P_HC595_SER = 1;
    SPIF = 1;   //清SPIF标志
    WCOL = 1;   //清WCOL标志
}

/**************** 向HC595发送一个字节函数 ******************/
void Send_595(u8 dat)
{
    P_HC595_RCLK = 0;
    SPDAT = dat;
    while(SPIF == 0) ;
    P_HC595_RCLK = 1;
    SPIF = 1;   //清SPIF标志
    WCOL = 1;   //清WCOL标志
}

/********************** 显示扫描函数 ************************/
void DisplayScan(void)
{
    Send_595(t_display[LED8[display_index]]);   //输出段码
    Send_595(~T_COM[display_index]);            //输出位码

    if(++display_index >= 8)    display_index = 0;  //8位结束回0
}

/********************** Timer0 1ms中断函数 ************************/
void timer0 (void) interrupt 1
{
    DisplayScan();  //1ms扫描显示一位
    B_1ms = 1;      //1ms标志

}
复制代码

汇编：

;/*---------------------------------------------------------------------*/
;/* --- Web: www.STCAI.com ---------------------------------------------*/
;/*---------------------------------------------------------------------*/

;*************  功能说明    **************

;本例程基于AI8051U为主控芯片的实验箱进行编写测试。

;使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

;data建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

;用STC的MCU的SPI接口控制74HC595驱动8位数码管。

;显示效果为: 数码时钟.

;使用Timer0的16位自动重装来产生1ms节拍,程序运行于这个节拍下, 用户修改MCU主时钟频率时,自动定时于1ms.

;下载时, 选择时钟 24MHZ (用户可自行修改频率).

;******************************************/

$include (../../comm/AI8051U.INC)

;/****************************** 用户定义宏 ***********************************/
Fosc_KHZ    EQU 24000   ;24000KHZ

STACK_POIRTER   EQU     0D0H    ;堆栈开始地址

Timer0_Reload   EQU     (65536 - Fosc_KHZ)  ; Timer 0 中断频率, 1000次/秒

DIS_DOT         EQU     020H
DIS_BLACK       EQU     010H
DIS_            EQU     011H

;*******************************************************************
;*******************************************************************

;*************  IO口定义    **************/
P_HC595_SER     BIT     P3.4  ;   //pin 14    SER     data input
P_HC595_RCLK    BIT     P3.5  ;   //pin 12    RCLk    store (latch) clock
P_HC595_SRCLK   BIT     P3.2  ;   //pin 11    SRCLK   Shift data clock

;*************  本地变量声明    **************/
Flag0           DATA    20H
B_1ms           BIT     Flag0.0 ; 1ms标志

LED8            DATA    30H     ; 显示缓冲 30H ~ 37H
display_index   DATA    38H     ; 显示位索引

usrhour         DATA    39H     ;
usrminute       DATA    3AH
usrsecond       DATA    3BH     ;
msecond         DATA    3CH     ; 2 byte

;*******************************************************************
;*******************************************************************
        ORG     0000H               ;程序复位入口，编译器自动定义到 0FF0000H 地址
        LJMP    F_Main

        ORG     000BH               ;1  Timer0 interrupt
        LJMP    F_Timer0_Interrupt

;*******************************************************************
;*******************************************************************


;******************** 主程序 **************************/
    ORG     0100H          ;编译器自动定义到 0FF0100H 地址
F_Main:
    MOV     WTST, #00H     ;设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    MOV     CKCON,#00H     ;提高访问XRAM速度
    ORL     P_SW2,#080H    ;使能访问XFR

    MOV     P0M1, #00H     ;设置为准双向口
    MOV     P0M0, #00H
    MOV     P1M1, #00H     ;设置为准双向口
    MOV     P1M0, #00H
    MOV     P2M1, #00H     ;设置为准双向口
    MOV     P2M0, #00H
    MOV     P3M1, #00H     ;设置为准双向口
    MOV     P3M0, #00H
    MOV     P4M1, #00H     ;设置为准双向口
    MOV     P4M0, #00H
    MOV     P5M1, #00H     ;设置为准双向口
    MOV     P5M0, #00H
    MOV     P6M1, #00H     ;设置为准双向口
    MOV     P6M0, #00H
    MOV     P7M1, #00H     ;设置为准双向口
    MOV     P7M0, #00H

    MOV     SP, #STACK_POIRTER
    MOV     PSW, #0
    USING   0       ;选择第0组R0~R7

;================= 用户初始化程序 ====================================

    MOV     display_index, #0
    MOV     R0, #LED8
    MOV     R2, #8
L_ClearLoop:
    MOV     @R0, #DIS_BLACK     ;上电消隐
    INC     R0
    DJNZ    R2, L_ClearLoop

    MOV     SPCTL,#0DEH
    ORL     P_SW1, #(3 SHL 2)   ; 0: P1.4 P1.5 P1.6 P1.7, 1: P2.4 P2.5 P2.6 P2.7, 2: P4.0 P4.1 P4.2 P4.3, 3: P3.5 P3.4 P3.3 P3.2
    MOV     SPSTAT,#0C0H        ; Clear SPIF,WCOL

    CLR     TR0
    ORL     AUXR, #(1 SHL 7)    ; Timer0_1T();
    ANL     TMOD, #NOT 04H      ; Timer0_AsTimer();
    ANL     TMOD, #NOT 03H      ; Timer0_16bitAutoReload();
    MOV     TH0, #Timer0_Reload / 256   ;Timer0_Load(Timer0_Reload);
    MOV     TL0, #Timer0_Reload MOD 256
    SETB    ET0         ; Timer0_InterruptEnable();
    SETB    TR0         ; Timer0_Run();
    SETB    EA          ; 打开总中断

    MOV     usrhour,   #12 ; 初始化时间值
    MOV     usrminute, #0
    MOV     usrsecond, #0
    LCALL   F_DisplayRTC

;=================== 主循环 ==================================
L_Main_Loop:
    JNB     B_1ms,  L_Main_Loop     ;1ms未到
    CLR     B_1ms

    MOV     WR6, msecond
    INC     WR6, #1         ;msecond + 1
    MOV     msecond, WR6
    CMP     WR6, #1000
    JC      L_Main_Loop     ;if(msecond < 1000), jmp

    MOV     WR6, #0
    MOV     msecond, WR6    ;msecond = 0

    LCALL   F_RTC
    LCALL   F_DisplayRTC

    LJMP    L_Main_Loop

;========================================================================
; 函数: F_DisplayRTC
; 描述: 显示时钟子程序。
; 参数: none.
; 返回: none.
; 版本: VER1.0
; 日期: 2013-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_DisplayRTC:
    PUSH    B       ;B入栈

    MOV     A, usrhour
    MOV     B, #10
    DIV     AB
    MOV     LED8, A
    MOV     LED8+1, B
    MOV     LED8+2, #DIS_;

    MOV     A, usrminute
    MOV     B, #10
    DIV     AB
    MOV     LED8+3, A;
    MOV     LED8+4, B;
    MOV     LED8+5, #DIS_;

    MOV     A, usrsecond
    MOV     B, #10
    DIV     AB
    MOV     LED8+6, A;
    MOV     LED8+7, B;

    POP     B       ;B出栈
    RET

;========================================================================
; 函数: F_RTC
; 描述: RTC演示子程序。
; 参数: none.
; 返回: none.
; 版本: VER1.0
; 日期: 2013-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_RTC:
    INC     usrsecond      ; usrsecond + 1
    MOV     A, usrsecond
    CLR     C
    SUBB    A,#60
    JC      L_QuitRTC   ; usrsecond >= 60?
    MOV     usrsecond, #0;

    INC     usrminute      ; usrminute + 1
    MOV     A, usrminute
    CLR     C
    SUBB    A,#60
    JC      L_QuitRTC   ; usrminute >= 60?
    MOV     usrminute, #0

    INC     usrhour        ; usrhour + 1
    MOV     A, usrhour
    CLR     C
    SUBB    A,#24
    JC      L_QuitRTC   ; usrhour >= 24?
    MOV     usrhour, #0
L_QuitRTC:
    RET

; *********************** 显示相关程序 ****************************************
T_Display:                      ;标准字库
;    0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
DB  03FH,006H,05BH,04FH,066H,06DH,07DH,007H,07FH,06FH,077H,07CH,039H,05EH,079H,071H
;  black  -    H    J    K    L    N    o    P    U    t    G    Q    r    M    y
DB  000H,040H,076H,01EH,070H,038H,037H,05CH,073H,03EH,078H,03dH,067H,050H,037H,06EH
;    0.   1.   2.   3.   4.   5.   6.   7.   8.   9.   -1
DB  0BFH,086H,0DBH,0CFH,0E6H,0EDH,0FDH,087H,0FFH,0EFH,046H

T_COM:
DB  001H,002H,004H,008H,010H,020H,040H,080H     ;   位码

;========================================================================
; 函数: F_Send_595
; 描述: 向HC595发送一个字节子程序。
; 参数: ACC: 要发送的字节数据.
; 返回: none.
; 版本: VER1.0
; 日期: 2024-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_Send_595:
    CLR     P_HC595_RCLK
    MOV     SPDAT,A
L_Wait:
    JNB     SPIF, L_Wait
    CLR     SPIF
    CLR     WCOL
    SETB    P_HC595_RCLK
    RET

;========================================================================
; 函数: F_DisplayScan
; 描述: 显示扫描子程序。
; 参数: none.
; 返回: none.
; 版本: VER1.0
; 日期: 2013-4-1
; 备注: 除了ACCC和PSW外, 所用到的通用寄存器都入栈
;========================================================================
F_DisplayScan:
    PUSH    DPH     ;DPH入栈
    PUSH    DPL     ;DPL入栈
    PUSH    00H     ;R0 入栈

    MOV     DPTR, #T_Display
    MOV     A, display_index
    ADD     A, #LED8
    MOV     R0, A
    MOV     A, @R0
    MOVC    A, @A+DPTR
    LCALL   F_Send_595      ;输出段码

    MOV     DPTR, #T_COM
    MOV     A, display_index
    MOVC    A, @A+DPTR
    CPL     A
    LCALL   F_Send_595      ;输出位码

    INC     display_index
    MOV     A, display_index
    ANL     A, #0F8H            ; if(display_index >= 8)
    JZ      L_QuitDisplayScan
    MOV     display_index, #0;  ;8位结束回0
L_QuitDisplayScan:
    POP     00H     ;R0 出栈
    POP     DPL     ;DPL出栈
    POP     DPH     ;DPH出栈
    RET

;**************** 中断函数 ***************************************************

F_Timer0_Interrupt: ;Timer0 1ms中断函数
    PUSH    PSW     ;PSW入栈
    PUSH    ACC     ;ACC入栈

    LCALL   F_DisplayScan   ; 1ms扫描显示一位
    SETB    B_1ms           ; 1ms标志

    POP     ACC     ;ACC出栈
    POP     PSW     ;PSW出栈
    RETI

;*******************************************************************

    END

复制代码

zh***

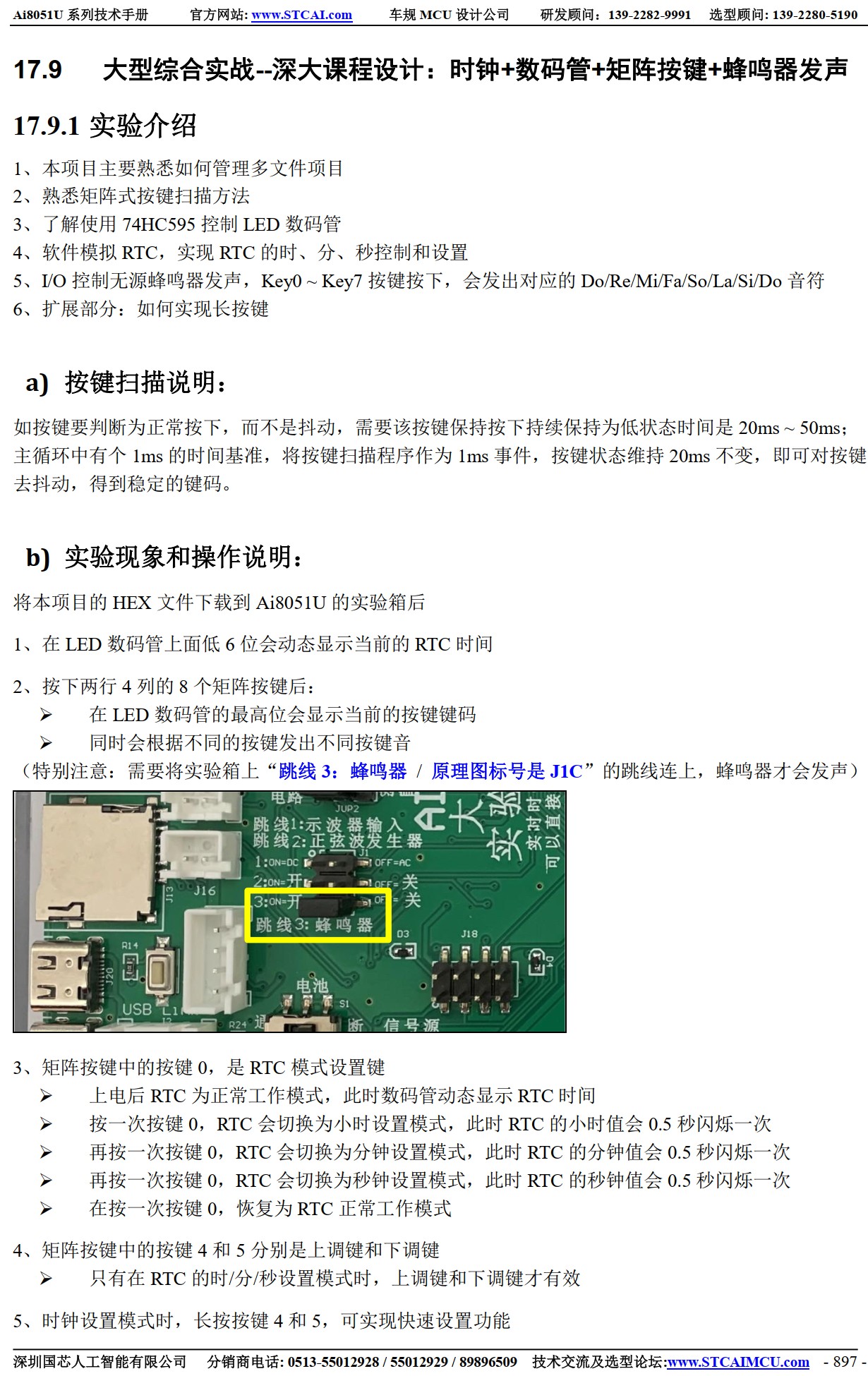

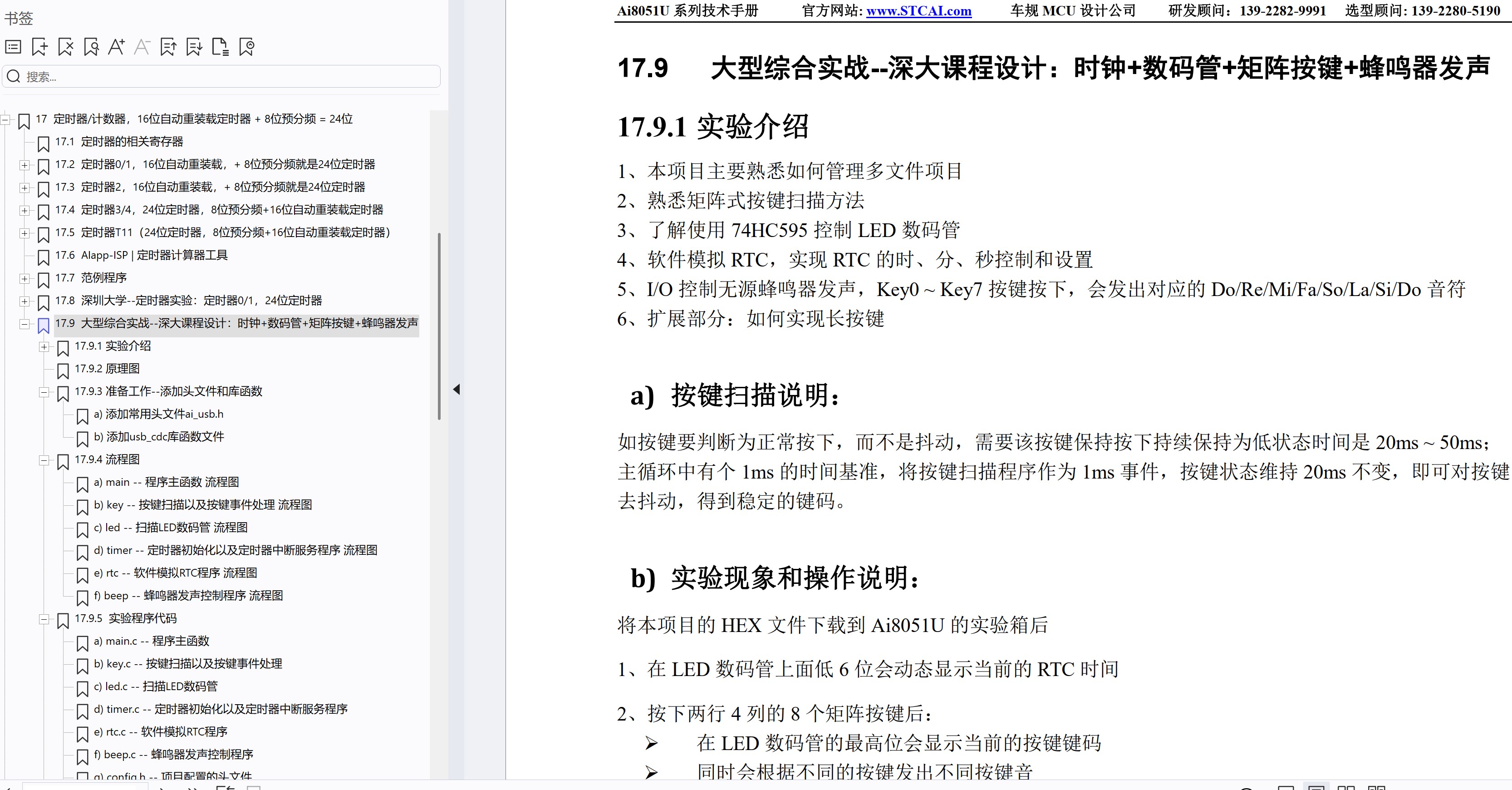

深圳大学 Ai8051U《单片机原理及应用》实验课，大型综合实战：
定时器做RTC，按键(去抖，长按，短按)，发声
实验目的:

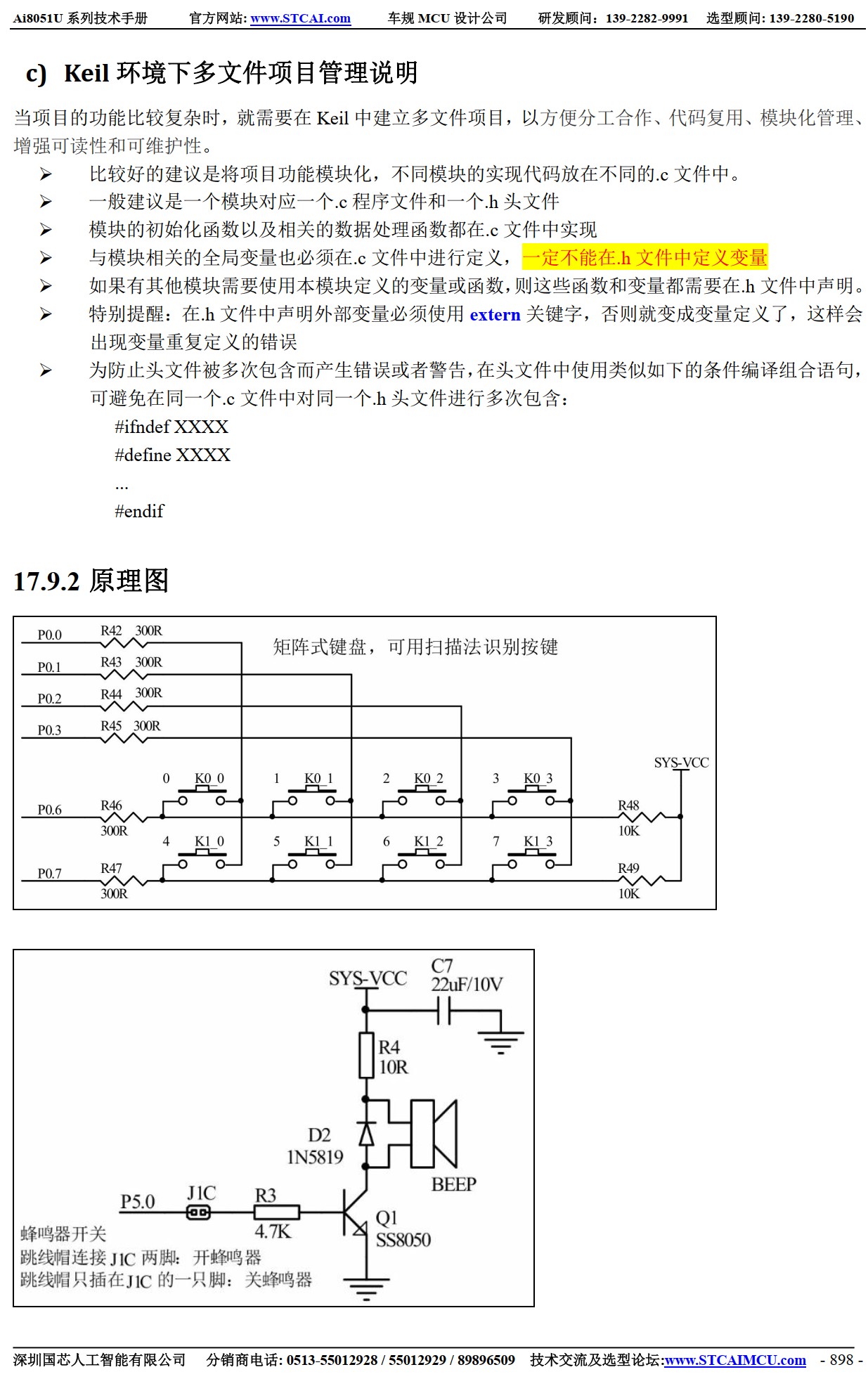

1、本项目主要是帮助同学们熟悉如何管理 多文件项目
2、熟悉矩阵式按键扫描方法，含去抖动，短按，长按
3、了解使用74HC595控制 LED数码管
4、普通定时器软件模拟RTC，实现RTC的 时、分、秒控制

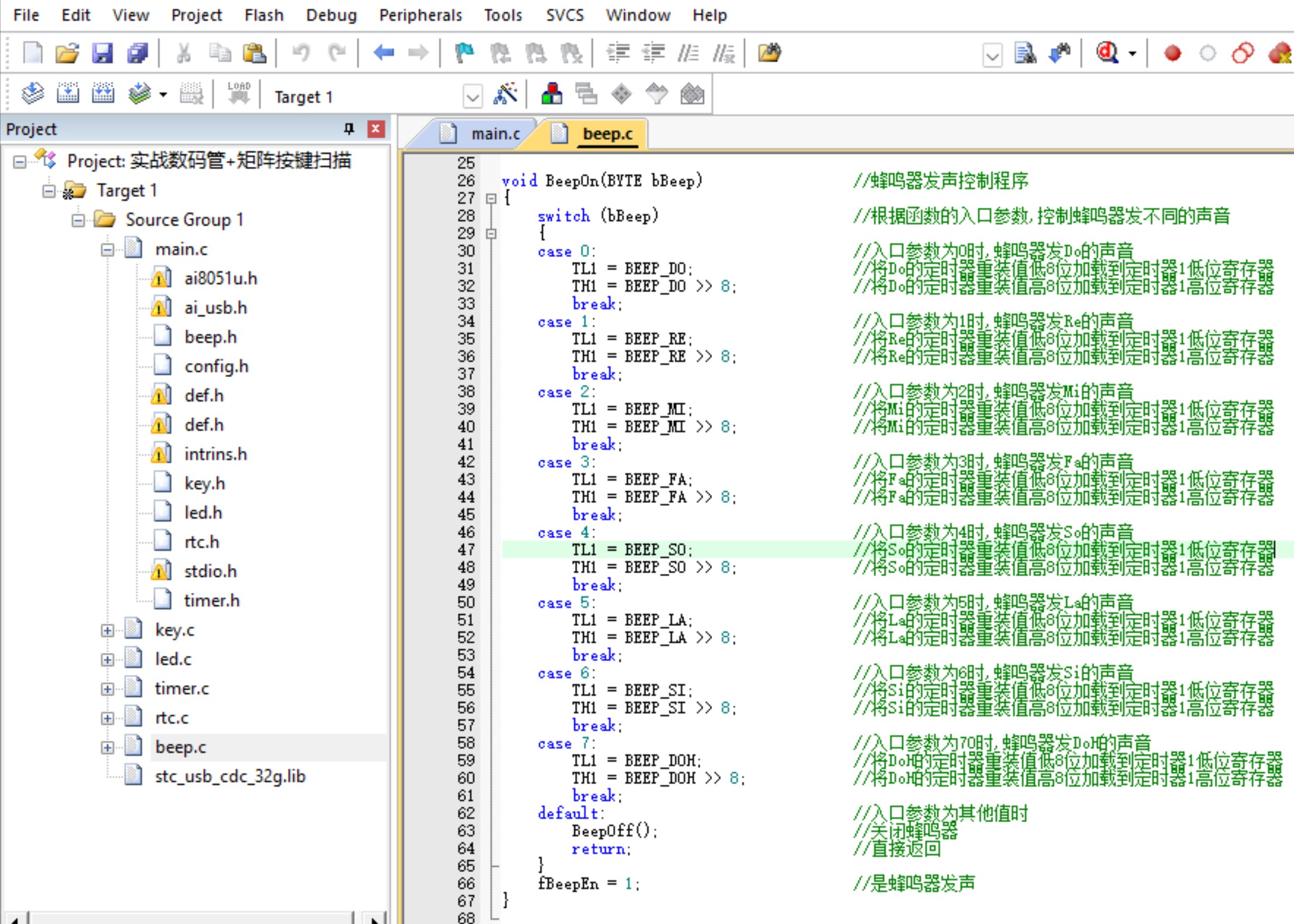

5、I/O控制无源蜂鸣器发声，
     按键 Key0 ~ Key7 按下时，发出对应的 Do/Re/Mi/Fa/So/La/Si/Do音符
6、扩展部分：如何实现长按键

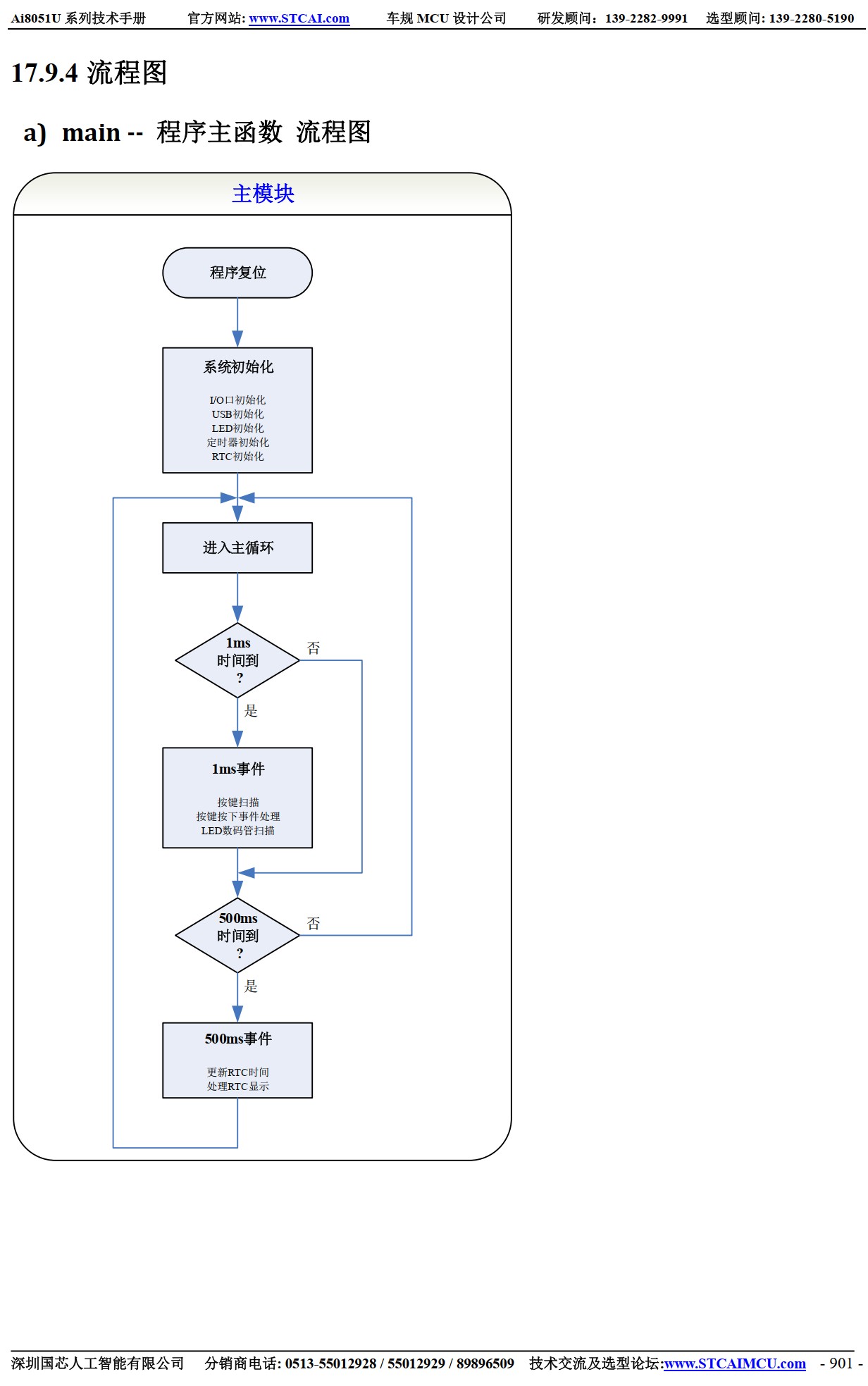

实验现象：
将本项目的HEX文件下载到Ai8051U的实验箱后
1、在LED数码管上面低6位会动态显示当前的RTC时间
2、按下两行4列的8个矩阵按键后
   在LED数码管的最高位会显示当前的按键键码，并会发出对应的声音
   同时会根据不同的按键发出不同按键音
   （特别注意：需要将实验箱上“跳线3：蜂鸣器”的跳线连上，蜂鸣器才会发声）
3、矩阵按键中的按键0，是RTC模式设置键
   上电后RTC为正常工作模式，此时数码管动态显示RTC时间
   按一次按键0，RTC会切换为小时设置模式，此时RTC的小时值会0.5秒闪烁一次
   再按一次按键0，RTC会切换为分钟设置模式，此时RTC的分钟值会0.5秒闪烁一次
   再按一次按键0，RTC会切换为秒钟设置模式，此时RTC的秒钟值会0.5秒闪烁一次
   在按一次按键0，恢复为RTC正常工作模式

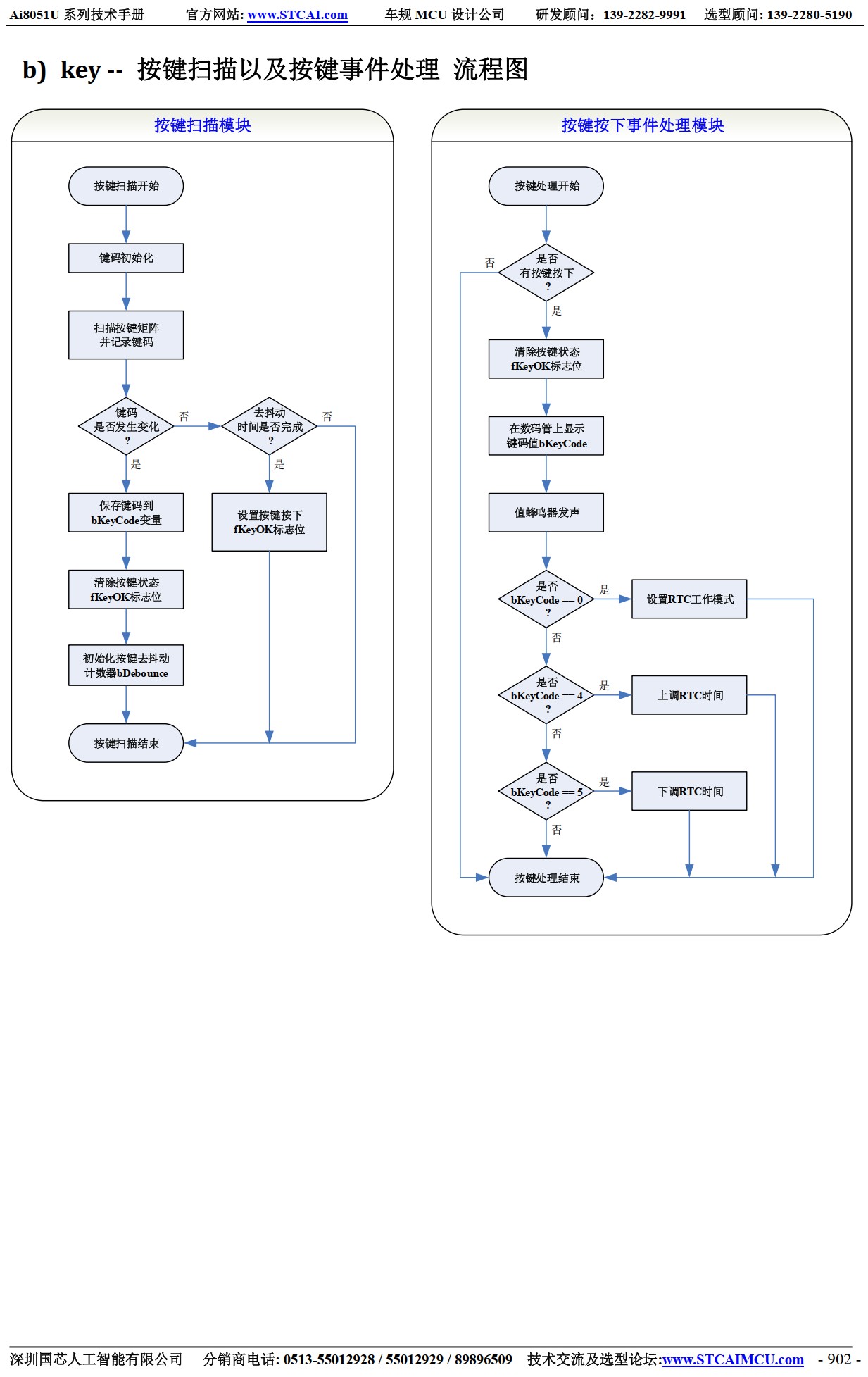

4、矩阵按键中的按键4和按键5分别是上调键和下调键
   只有在RTC的时/分/秒设置模式式，上调键和下调键才有效
5、时钟设置模式时，长按按键4和按键5，可实现快速设置功能

神***

sbk***

深圳大学的单片机水平这么强吗

神***

sbk*** 发表于 2025-4-23 14:03
深圳大学的单片机水平这么强吗

深圳大学，代表我们深圳的水平，当然可以
深圳，全球 科技 中心
