深圳大学《单片机原理及接口技术》上机实验演示视频@Ai8051U

王*** · 发表于 2025-3-3 22:27:09

Ai8051U 使用内部自带的硬件USB 直接仿真的演示视频：

视频中使用到的程序：

实现LED流水灯并进行USB仿真程序部分.zip (23.45 KB, 下载次数: 49)

王*** · 发表于 2025-3-5 17:34:25

按键控制点灯并使用USB仿真查看汇编代码-演示视频及附带代码

代码文件下载：按键点亮LED并使用USB仿真查看汇编代码.zip (25.67 KB, 下载次数: 31)

2025-3-5 17:30 上传
点击文件名下载附件

王*** · 发表于 2025-3-5 17:38:59

使用USB-CDC读取按键状态并点灯-演示视频

程序文件：使用USB-CDC读取按键状态并点灯.zip (68.08 KB, 下载次数: 34)

2025-3-5 17:35 上传
点击文件名下载附件

神*** · 发表于 2025-3-6 19:28:59

本楼附件有参考程序

I/O 口的工作模式实验建议：
【准双向口/弱上拉】；
【强推挽输出】；
【高阻输入】，内部还有6K上拉电阻配合；
===打开内部上拉6K上拉配合读外部状态
【开漏模式】，内部还有6K上拉电阻配合；
===打开内部上拉6K，就相当于【准双向口/弱上拉】

I/O读外部状态，可以用如下三种模式：
【准双向口/弱上拉】；
【高阻输入】，内部还有6K上拉电阻配合；
===打开内部上拉6K上拉配合读外部状态
【开漏模式】，内部还有6K上拉电阻配合；
===打开内部上拉6K，就相当于【准双向口/弱上拉】

I/O对外输出高/低，可以用如下三种模式：
【准双向口/弱上拉】；
【强推挽输出】；
【开漏模式】
===对外输出低，就是强推挽的低
===对外输出高，就是高阻输入，没电流流进，也没电流流出，灯不亮

P3.2/P3.3/P3.4/P3.5 都有按键接地，建议：

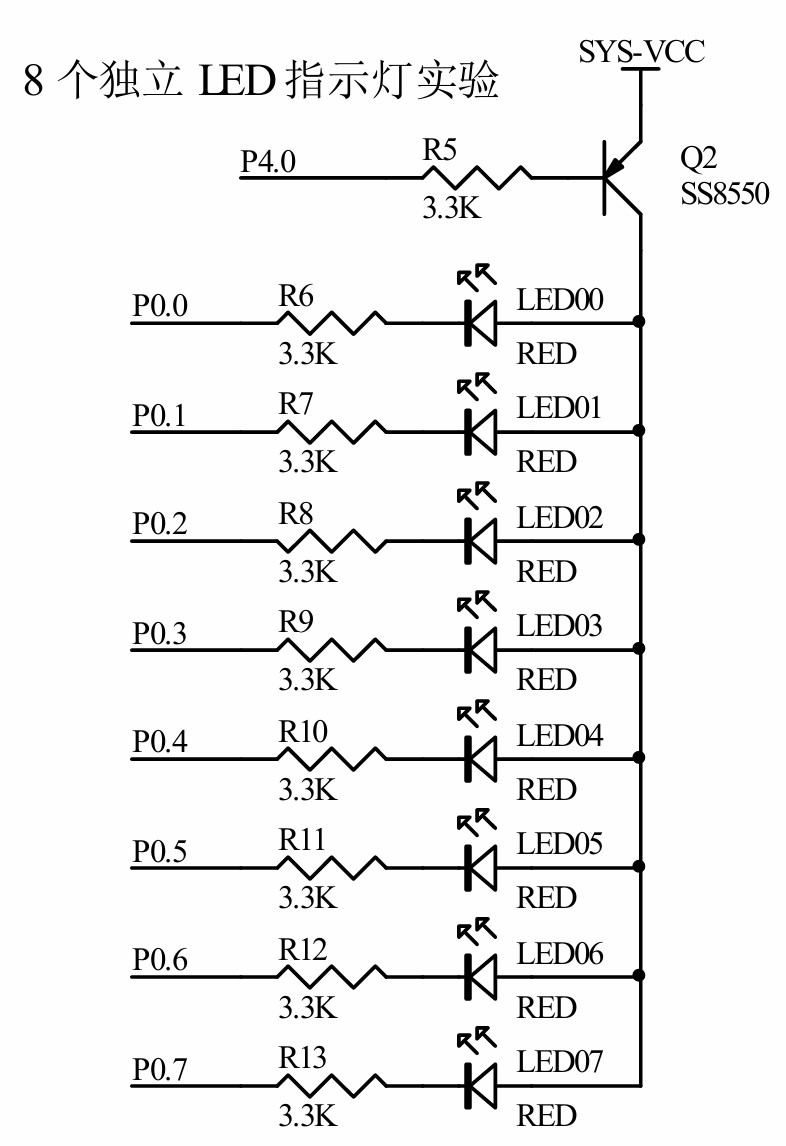

P0口都有单独的指示灯

实验1，位操作，用USB直接仿真来调试：
单独读这几个独立I/O的状态，P3.2/P3.3/P3.4/P3.5
输出到 P0.2/P0.3/P0.4/P0.5 对应的指示灯
单独读时，分别用三种I/O口的工作模式测试下
单独输出时，分别用三种I/O口的工作模式测试下

I/O读外部状态，可以用如下三种模式：
【准双向口/弱上拉】；
【高阻输入】，内部还有6K上拉电阻配合；
===打开内部上拉6K上拉配合读外部状态
【开漏模式】，内部还有6K上拉电阻配合；
===打开内部上拉6K，就相当于【准双向口/弱上拉】

I/O对外输出高/低，可以用如下三种模式：
【准双向口/弱上拉】；
【强推挽输出】；
【开漏模式】
===对外输出低，就是强推挽的低
===对外输出高，就是高阻输入，没电流流进，也没电流流出，灯不亮

实验2，整组8位端口操作，用USB直接仿真来调试：
整组读这几个I/O的状态【P3.2/P3.3/P3.4/P3.5】，一次性读全部P3口
整体输出到【P0.2/P0.3/P0.4/P0.5】在的P0口对应的指示灯
整组读时，分别用三种I/O口的工作模式测试下
整组输出时，分别用三种I/O口的工作模式测试下

I/O读外部状态，可以用如下三种模式：
【准双向口/弱上拉】；
【高阻输入】，内部还有6K上拉电阻配合；
===打开内部上拉6K上拉配合读外部状态
【开漏模式】，内部还有6K上拉电阻配合；
===打开内部上拉6K，就相当于【准双向口/弱上拉】

I/O对外输出高/低，可以用如下三种模式：
【准双向口/弱上拉】；
【强推挽输出】；
【开漏模式】
===对外输出低，就是强推挽的低
===对外输出高，就是高阻输入，没电流流进，也没电流流出，灯不亮

实验三，不用USB仿真，用 USB-CDC通信：
电脑 ISP软件中的，USB-CDC串口助手通知单片机读 P3.2/P3.3/P3.4/P3.5的状态。
1，送回 USB-CDC串口助手显示

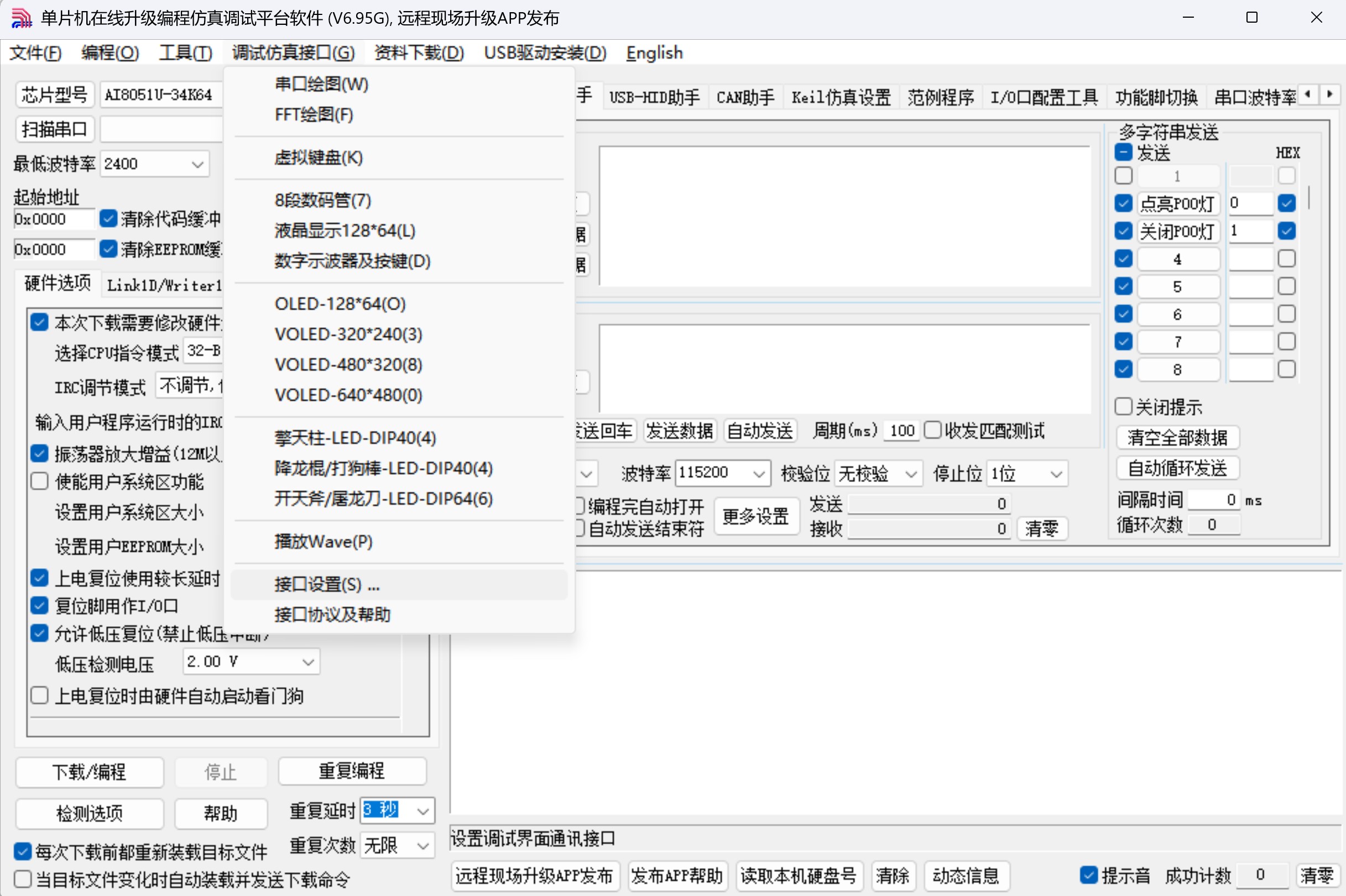

2，送到 AIapp-ISP 软件中的【调试仿真接口 | 擎天柱-LED-PID40】虚拟显示

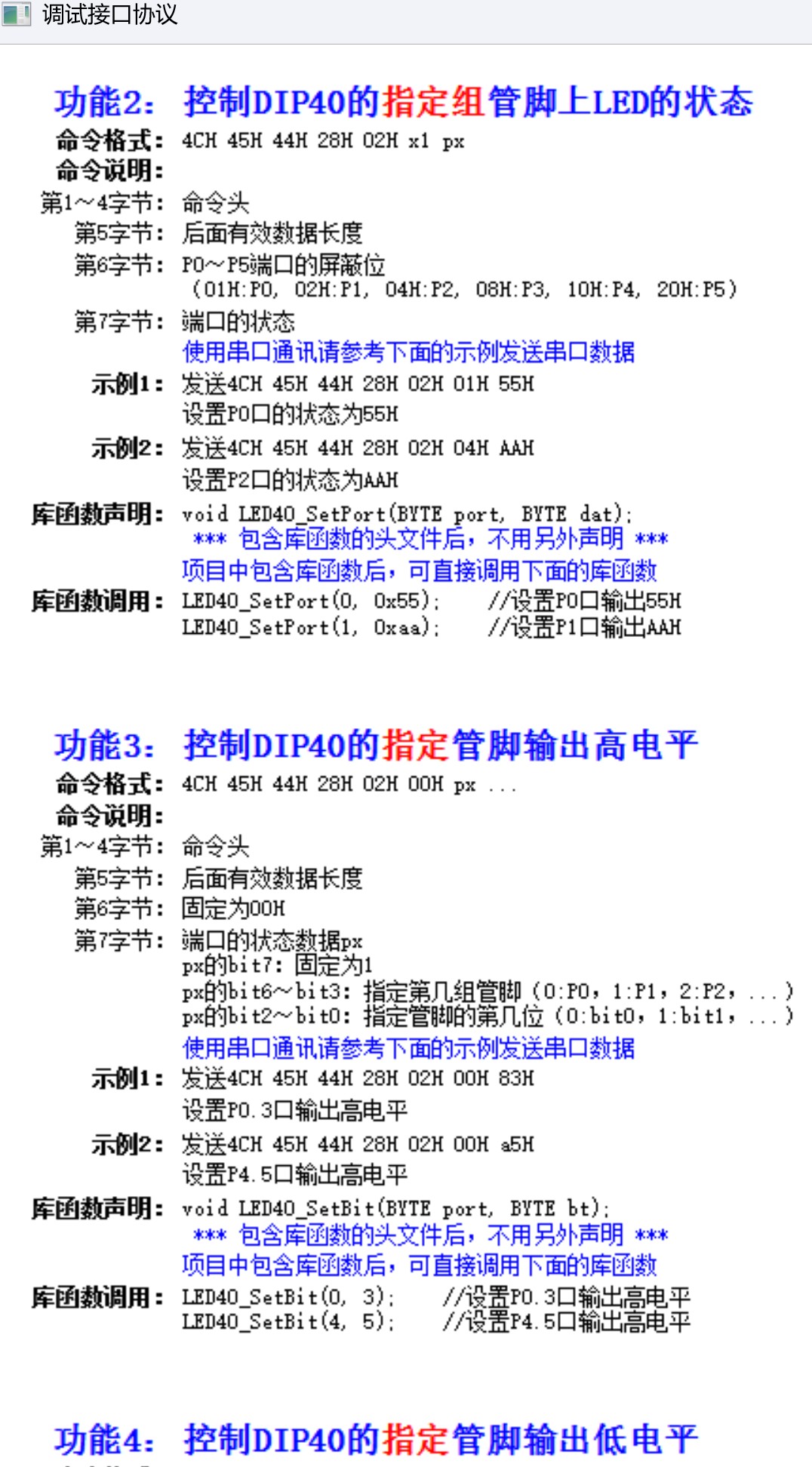

===通信协议见【调试仿真接口 | 接口协议及帮助】部分


功能2：	控制DIP40的指定组管脚上LED的状态
命令格式：	4CH 45H 44H 28H 02H x1 px
命令说明：
第1～4字节：	命令头
第5字节：	后面有效数据长度
第6字节：	P0～P5端口的屏蔽位（01H:P0, 02H:P1, 04H:P2, 08H:P3, 10H:P4, 20H:P5）
第7字节：	端口的状态
	使用串口通讯请参考下面的示例发送串口数据
示例1：	发送4CH 45H 44H 28H 02H 01H 55H
	设置P0口的状态为55H
示例2：	发送4CH 45H 44H 28H 02H 04H AAH
	设置P2口的状态为AAH
库函数声明：	void LED40_SetPort(BYTE port, BYTE dat); * 包含库函数的头文件后，不用另外声明 *
	项目中包含库函数后，可直接调用下面的库函数
库函数调用：	LED40_SetPort(0, 0x55); //设置P0口输出55H LED40_SetPort(1, 0xaa); //设置P1口输出AAH

功能3：	控制DIP40的指定管脚输出高电平
命令格式：	4CH 45H 44H 28H 02H 00H px ...
命令说明：
第1～4字节：	命令头
第5字节：	后面有效数据长度
第6字节：	固定为00H
第7字节：	端口的状态数据px px的bit7：固定为1 px的bit6～bit3：指定第几组管脚（0:P0，1:P1，2:P2，...） px的bit2～bit0：指定管脚的第几位（0:bit0，1:bit1，...）
	使用串口通讯请参考下面的示例发送串口数据
示例1：	发送4CH 45H 44H 28H 02H 00H 83H
	设置P0.3口输出高电平
示例2：	发送4CH 45H 44H 28H 02H 00H a5H
	设置P4.5口输出高电平
库函数声明：	void LED40_SetBit(BYTE port, BYTE bt); * 包含库函数的头文件后，不用另外声明 *
	项目中包含库函数后，可直接调用下面的库函数
库函数调用：	LED40_SetBit(0, 3); //设置P0.3口输出高电平 LED40_SetBit(4, 5); //设置P4.5口输出高电平

功能4：	控制DIP40的指定管脚输出低电平
命令格式：	4CH 45H 44H 28H 02H 00H px ...
命令说明：
第1～4字节：	命令头
第5字节：	后面有效数据长度
第6字节：	固定为00H
第7字节：	端口的状态数据px px的bit7：固定为0 px的bit6～bit3：指定第几组管脚（0:P0，1:P1，2:P2，...） px的bit2～bit0：指定管脚的第几位（0:bit0，1:bit1，...）
	使用串口通讯请参考下面的示例发送串口数据
示例1：	发送4CH 45H 44H 28H 02H 00H 03H
	设置P0.3口输出低电平
示例2：	发送4CH 45H 44H 28H 02H 00H 25H
	设置P4.5口输出低电平
库函数声明：	void LED40_ClrBit(BYTE port, BYTE bt); * 包含库函数的头文件后，不用另外声明 *
	项目中包含库函数后，可直接调用下面的库函数
库函数调用：	LED40_ClrBit(0, 3); //设置P0.3口输出低电平 LED40_ClrBit(4, 5); //设置P4.5口输出低电平

神*** · 发表于 2025-3-10 13:14:37

I/O 口章节的实验5的思考：
实验5，I/O口行列式按键扫描大型实战，利用主循环次数去抖动
如1个按键要判断为正常按下，而不是抖动，
假定需要该按键保持按下持续保持为低状态时间是 50mS ~ 200mS；
假定1个主循环的运行时间大概 10mS ~ 30mS
则如发现某个按键按下，需要连续 6次主循环都能读到该按键按下
===如发现多个按键按下，则归0，重新开始

调整按键的灵敏度只需要修改，
===【判断按键已按下的时间，即读到为低经历了多少次主循环的次数】

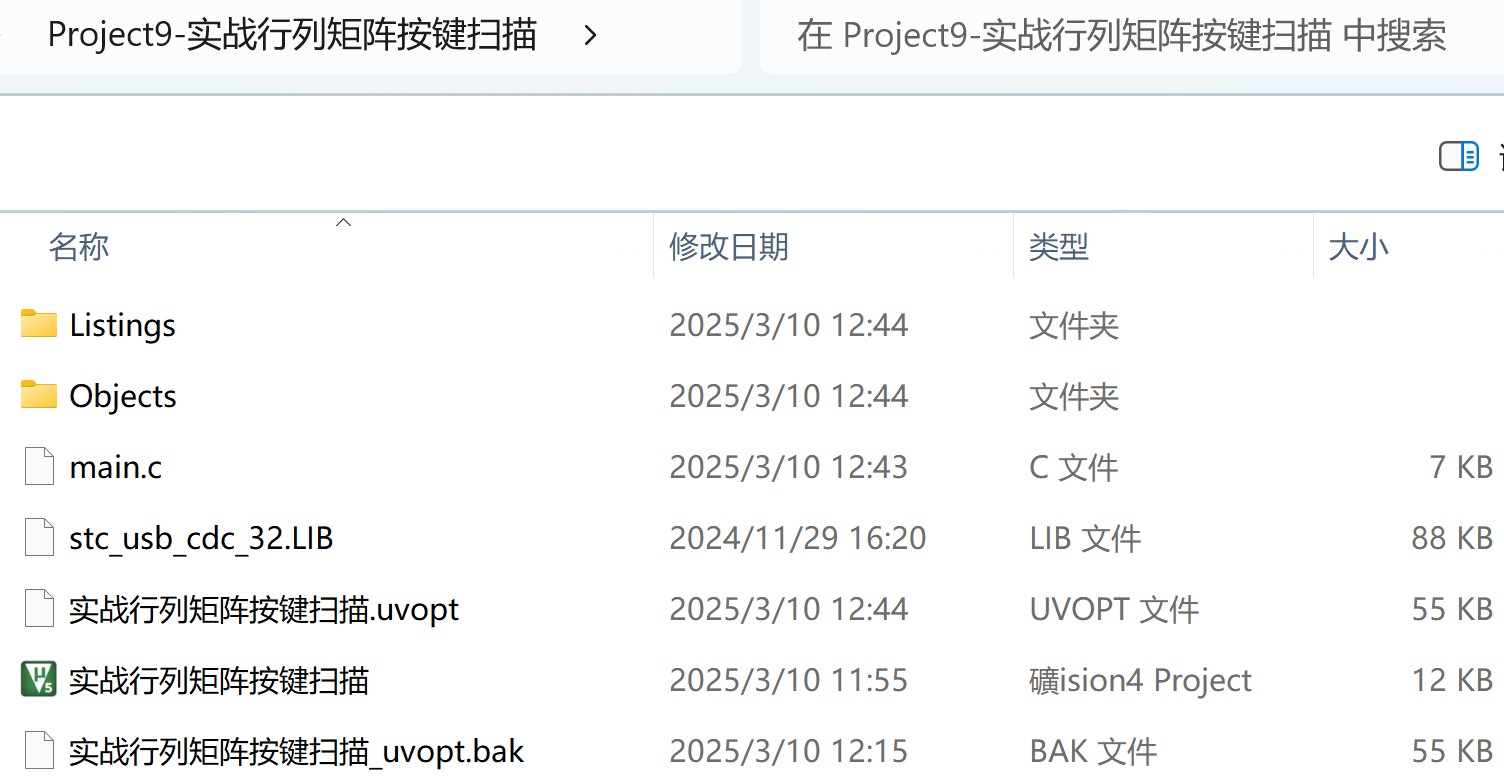

Project9 实验程序简要说明，详见附件：
1，上电P0口的8个LED闪烁3次当作开机画面，
2，接下来行列按键矩阵扫描，
   A, 每扫描到一个键，蜂鸣器发不同的声音，
      8个按键对应Do/Re/Mi/Fa/So/La/Si/Do，
   B, 同时在电脑端的CDC串口助手中显示“KeyX被按下”


王*** · 发表于 2025-3-10 14:24:43

矩阵按键部分的拓展视频讲解，原理讲解，程序逐行解释：
I/O 口章节的实验5的思考：
实验5，I/O口行列式按键扫描大型实战，利用主循环次数去抖动

神*** · 发表于 2025-3-15 08:43:37

传统外部中断 INT0/INT1/INT2/INT3/INT4 实验的思考

INT0/P3.2 外部中断实验演示程序：
1，边缘触发中断
P3.2设置为高阻输入，打开内部上拉电阻；
或
P3.2设置为准双向口，打开内部上拉电阻；
INT2/P3.2设置为边缘触发中断；

将 P3.2按键按下，不松开；
进中断后，读到是低，下降沿，点亮 P0.0,退出中断服务程序;

松开 P3.2中断；
进中断后，读到是高，上升沿，点亮 P0.7, 退出中断服务程序;

利用仿真，可以设置运行到断点处，捕捉当前程序运行到哪，
是下降沿，还是上升沿

2，下降沿触发中断

王*** · 发表于 2025-3-17 11:45:39

USB仿真：
INT0 / INT1 模式0：边沿触发中断 /【下降沿，上升沿】；
INT0 / INT1 模式1：下降沿中断；并点灯指示状态，仿真断点功能讲解

外部中断INT0和INT1控制点灯并USB仿真.zip (33.67 KB, 下载次数: 32)

USB仿真：用户程序主动控制 I/O口拉低 INT2/INT3 触发下降沿中断

单片机主动触发INT2和INT3并仿真.zip (53.61 KB, 下载次数: 28)

王*** · 发表于 2025-3-23 14:54:53

深圳大学，实验课演示视频
定时器部分讲解-T0/T1 定时中断，并点灯，及更简单的USB-CDC回传信息
Timer0 定时 2S 产生中断，Timer1 定时 500mS 产生中断；
思考题：T2 定时 20mS，T3 定时 1mS ，T4 定时 200uS 产生中断

定时器中断点灯并通过USB-CDC端口输出信息.zip (69.05 KB, 下载次数: 24)

2025-3-23 14:52 上传
点击文件名下载附件

深圳大学，实验课演示视频
RTC实时时钟部分讲解-闹钟定时，及更简单的USB-CDC与电脑通信

拓展学习之使用RTC功能设定闹钟.zip (68.2 KB, 下载次数: 14)

2025-3-23 14:52 上传
点击文件名下载附件

神*** · 发表于 2025-3-23 16:19:15

Timer0 定时 2S 产生中断
Timer1 定时 500mS 秒产生中断
思考题：
Timer2 定时 20mS 产生中断
Timer3 定时 1mS 秒产生中断
Timer4 定时 200uS 秒产生中断

#include <AI8051U.H>
#include "ai_usb.h"

bit t0_flag = 0, t1_flag = 0;
void Timer0_Isr(void) interrupt 1
{
      P00 = ~P00;
      t0_flag = 1;
}

void Timer0_Init(void)             //2秒@40.000MHz
{
      TM0PS = 0x65;                      //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
      AUXR &= 0x7F;                      //定时器时钟12T模式
      TMOD &= 0xF0;                      //设置定时器模式
      TL0 = 0xB1;                               //设置定时初始值
      TH0 = 0x00;                               //设置定时初始值
      TF0 = 0;                               //清除TF0标志
      TR0 = 1;                               //定时器0开始计时
      ET0 = 1;                               //使能定时器0中断
}

void Timer1_Isr(void) interrupt 3
{
      P07 = ~P07;
      t1_flag = 1;
}

void Timer1_Init(void)             //500毫秒@40.000MHz
{
      TM1PS = 0x19;                      //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
      AUXR &= 0xBF;                      //定时器时钟12T模式
      TMOD &= 0x0F;                      //设置定时器模式
      TL1 = 0x99;                               //设置定时初始值
      TH1 = 0x05;                               //设置定时初始值
      TF1 = 0;                               //清除TF1标志
      TR1 = 1;                               //定时器1开始计时
      ET1 = 1;                               //使能定时器1中断
}

void main(void)
{
      EAXFR = 1;       //允许访问扩展的特殊寄存器，XFR
      WTST = 0;    //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
      CKCON = 0; //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间
      P0M0 = 0x00; P0M1 = 0x00; //设置 P0 口为准双向口模式
      P1M0 = 0x00; P1M1 = 0x00; //设置 P1 口为准双向口模式
      P2M0 = 0x00; P2M1 = 0x00; //设置 P2 口为准双向口模式
      P3M0 = 0x00; P3M1 = 0x00; //设置 P3 口为准双向口模式
      P4M0 = 0x00; P4M1 = 0x00; //设置 P4 口为准双向口模式
      P5M0 = 0x00; P5M1 = 0x00; //设置 P5 口为准双向口模式
      P6M0 = 0x00; P6M1 = 0x00; //设置 P6 口为准双向口模式
      P7M0 = 0x00; P7M1 = 0x00; //设置 P7 口为准双向口模式

      usb_init();
      EA = 1;

      Timer0_Init();
      Timer1_Init();

      P40 = 0;
      while(1)
      {
            if(t0_flag)
            {
                     t0_flag = 0;
                     printf_usb("Timer0 Int\r\n");
            }
            if(t1_flag)
            {
                     t1_flag = 0;
                     printf_usb("Timer1 Int\r\n");
            }
      }
}
