第二十四集：比较器
  利用运算放大器的同相输入端高于反向输入端的电压输出高电平，同相输入端低于反向输入端的电压输出低电平，实现电压比较；STC32单片机把这个功能集成到单片机里面，用硬件来实现。

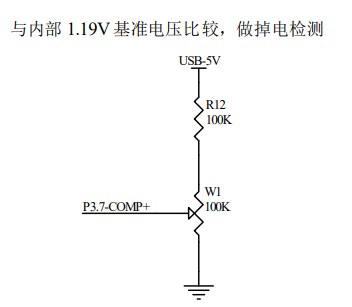

具体电路如下：

在学习是需要2个问题：
  1、按照视频里面用LED0,不能控制LED0。只能用P40 = 0;P60 = 0;去控制LED0;


  2、开始电位器W1调到最低位置，P37口为0V，灯不会亮，要把电位器W1调到最上面再调下来灯才会亮。我理解为：理论上

只要是P37口低于1.19V灯就会亮才对。实际中为啥会出现这样的问题，没有想明白。

实验代码如下：

lcl***

lclbf 发表于 2023-5-12 11:31
第二十四集：比较器
  利用运算放大器的同相输入端高于反向输入端的电压输出高电平，同相输入端低于反向输 ...

上面提到的问题1的问题找到原因了，是我显示部分的代码问题。显示部分我有两个刷新代码，用错了，所以功能不对。
有问题的代码如下：
/*****************************************************
函数名称：SEG_LED_Fre
函数功能：刷新数码管
入口参数：无
函数返回：无
当前版本：VER1.0
修改日期：2023.5.2
当前作者：
其他备注：
*******************************************************/
void SEG_LED_Fre(void)
{
        static u8 num = 0;

        Time_Count++;                                                 //1毫秒计数加1
        if(Time_Count >= 500) //500ms灯闪烁
        {
                blink = !blink;                                           //灯闪烁
                Time_Count = 0;                                      //毫秒计数清零
        }

        if(num <= 7)                                                   //8位数码管的刷新
        {
                LEDPower = 1;                                         //关闭LED的电源
                SEG_COM = SEG_W[num];                       //选择相应的数码管的位
                if(blink_bit == num)                                //对应位数码管
                {
                        if(blink == 0)                                  //灯亮
                        {
                              SEG_SEG = SEG_D[SEG_Show[num]];        //需要显示的数字的段码
                        }
                        else                                             //灯熄灭
                        {
                                SEG_SEG =  0xff;                  //段码不显示
                        }
                }
                else
                {
                        SEG_SEG = SEG_D[SEG_Show[num]];        //需要显示的数字的段码
                }
        }

        else if(num <= 8)//LED的刷新
        {
                SEG_COM = 0xff;                                 //关闭所有数码管
                LEDPower = 0;                                    //打开LED的电源
                SEG_SEG = LED_DATA;                        //输出LED的状态
        }

        else
        {
                SEG_COM = 0xff;                              //关闭数码管
                LEDPower = 1;                                 //关闭LED的电源
                SEG_SEG = 0xff;                               //关闭所有输出
        }

        num++;                                                 //计数加1
        if(num >= 10)                                        //计数大于10
                num = 0;                                       //计数清零
}


正确的代码应该是下面的：
/*****************************************************
函数名称：SEG_LED_Fre
函数功能：数码管刷新
入口参数：无
函数返回：无
当前版本：VER1.0
修改日期：2023.4.19
当前作者：
其他备注：
*******************************************************/
void SEG_LED_Fre()
{
        static num = 0;

        if(num <= 7)                                                 //8位数码管刷新
        {
                LEDPower = 1;                                     //关闭LED
                SEG_SEG = SEG_D[SEG_Show[num]];    //段码给P6口
                SEG_COM = SEG_W[num];                    //第一位数码管显示
        }
        else if(num <= 8)                                        //LED刷新
        {
                SEG_COM = 0xff;                               //关闭数码管
                LEDPower = 0;                                  //打开LED总电源
                SEG_SEG = LED_DATA;                     //点亮对应的LED
        }
        else
        {
                LEDPower = 1;                               //关闭LED
                SEG_COM = 0XFF;                         //关闭数码管
                SEG_SEG = 0XFF;                         //关闭P6口
        }

        num++;                                                                             //段码数组值自加
        if(num >= 10)                                                                                          //加到9归0
        num = 0;
}

修正后的代码如下：

zjwzy***

666

lcl***

zjwzy*** 发表于 2023-5-14 08:16
666

谢谢鼓励！

lcl***

第二十五集：EEPROM
     EEPROM的学习：写程序注意，写前要先擦除，也就是要先全部写1.冲哥视频讲了单字节的操作。没有单独冲EEPROM,借用单片机的FLASH来当EEPROM，

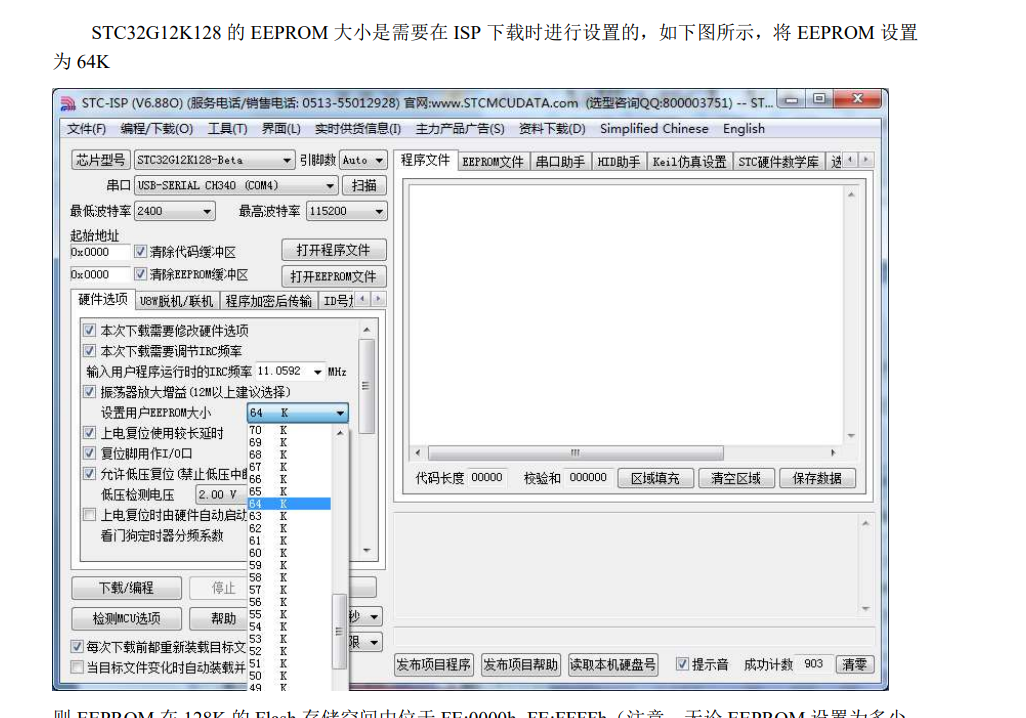

EEPROM的大小，在下载程序的时候可以根据自己的需要来选择大小（不知道我这样理解对不对）。冲哥视频和规格书都讲的选64K,如下图所示：


还有要注意的是：下载程序若是选择为1K，地址不能大于1023，如下：


        dat = EEPROM_read_n(1023);        //读取e2数据 eeprom是1K最大值为1023
        EEPROM_SectorErase(1023);        //初始化e2数据,把指定地址的EEPROM扇区擦除
        EEPROM_write_n(1023,dat+1);//将当前数据+1之后重新写入



实验程序如下：

lcl***

lclbf 发表于 2023-5-12 11:31
第二十四集：比较器
  利用运算放大器的同相输入端高于反向输入端的电压输出高电平，同相输入端低于反向输 ...

对于比较器，我说的第二个问题：
   开始电位器W1调到最低位置，P37口为0V，灯不会亮，要把电位器W1调到最上面再调下来灯才会亮。我理解为：理论上只要是P37口低于1.19V灯就会亮才对。实际中为啥会出现这样的问题，没有想明白。
对于这个问题我理解有错，没有好好看规格书，在QQ交流群冲哥回复了我，我又去看了规格书，条件是要上升沿和下降沿才能触发，没有高电平和低电平触发，所以要去调电位器，让他产生一个变化的上升沿或者
下降沿。

lcl***

第二十六集：单总线控制DS18B20
   电路图如下：


   DS18B20做温度传感器测试温度，用途广泛，电路简单，元件就3个脚，电源供电，地和输出。供电用104电容滤波，保证工作稳定，
通过本视频的学习，明白了啥是底层函数，啥是接口函数，啥是用户功能函数。

//---------------底层驱动---------------/
void DS18b20_Reset(void);                                //复位
void DS18b20_Write_0(void);                        //写逻辑0码
void DS18b20_Write_1(void);                        //写逻辑1码
bit DS18b20_Read(void);                                        //读取电平

//---------------接口函数---------------/
void DS18b20_WriteByte(u8 dat);        //写一个字节
u8 DS18b20_ReadByte(void);                        //读取一个字节

//---------------用户功能函数---------------/
u16 DS18b20_ReadTemp(void);                        //读取并且换算温度，并返回


通过本视频学习实现了打印输出温度和数码管显示温度。

if(MinusFlag == 1)
                                {
                                        SEG0 = 20;                                                 //负数符号
                                        SEG1 = Temp/100%10;                //十位
                                        SEG2 = Temp/10%10+10; //个位带小数点
                                        SEG3 = Temp/1%10;                        //十分位
                                        printf( "当前温度：-%.01f\r\n",(float)((float)Temp/10) );
                                }
                                else
                                {
                                        SEG1 = Temp/100%10;                //十位
                                        SEG2 = Temp/10%10+10; //个位带小数点
                                        SEG3 = Temp/1%10;                        //十分位
                                        printf( "当前温度：%.01f\r\n",(float)((float)Temp/10) );
                                }


程序压缩如下附件：

lcl***

第二十七集：软件模拟SPI通信

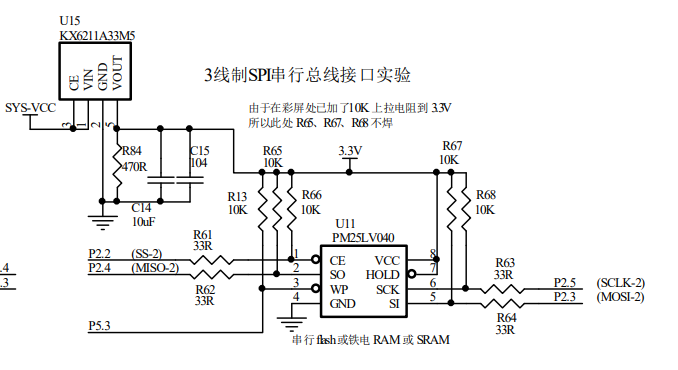

  SPI通信是属于双工通信。试验箱应用电路如下：



通过软件模拟SPI通信，读取U11的ID号。
关键函数如下：

vovoid SPI_Init(void)

void SPI_WriteByte(u8 dat)

u8 SPI_ReadByte(void)id

实验程序压缩包如下：

lcl***

第二十八集：硬件SPI

      本视频介绍了用硬件SPI实现都芯片ID的读取，和用USART1实现SPI功能来读取芯片ID，冲哥实验是通过打印输出来验证的，我在上面还加入了数码管显示。

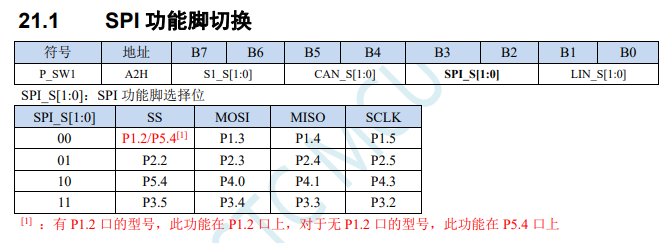

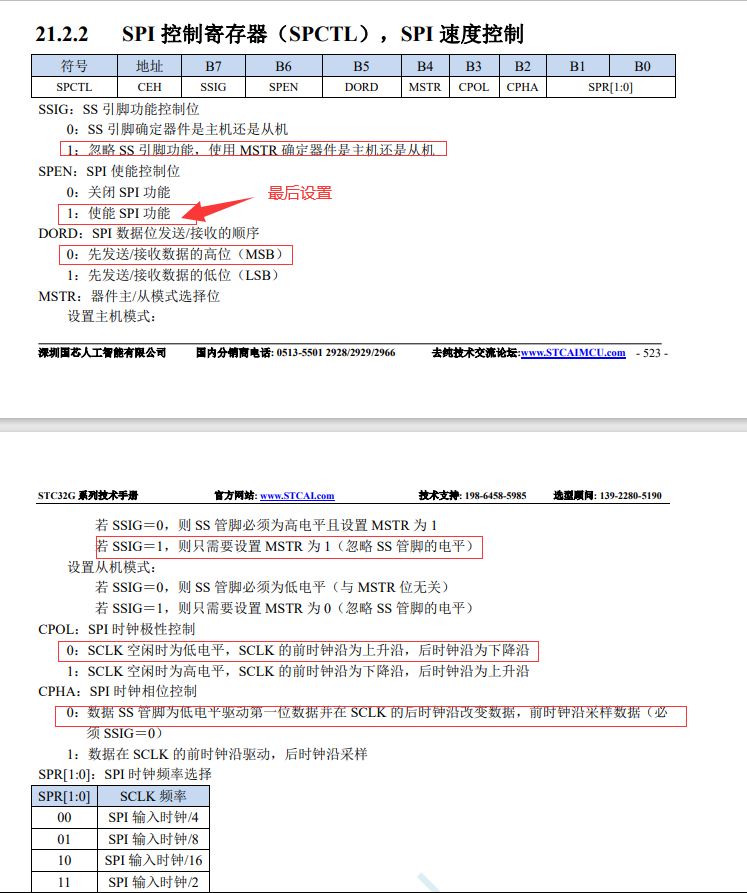

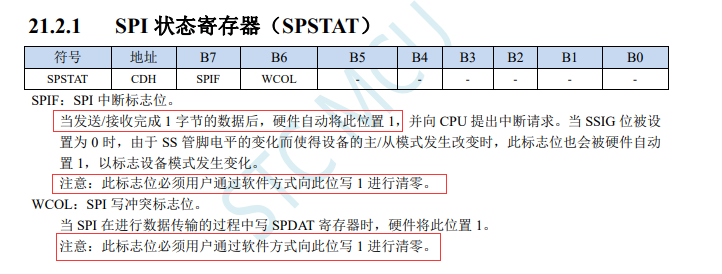

SPI 相关寄存器如下：







程序代码如下压缩包：

lcl***

第二十九集：SPI的应用，SPI读写W25X40CL
   实际应用中，不单要对单片机的SPI通信协议熟悉，还要对对应的外挂芯片的手册熟悉，才能更好的实现目的，现在很多芯片资料是英文的，对于我来说是个难点，冲哥视频说了借助翻译软件，看关键部分。
实验代码如下压缩包：
