冲哥视频学习笔记

lcl***

第三十集：软件模拟IIC
     对于IIC通信应用广泛，我接触最早的是以前的数字电视，是电路简单了，可靠性提高了，电视的画面和声音质量也提高很多，当然IIC最高出现使用应该还是电脑上面，具体我没有去考证。

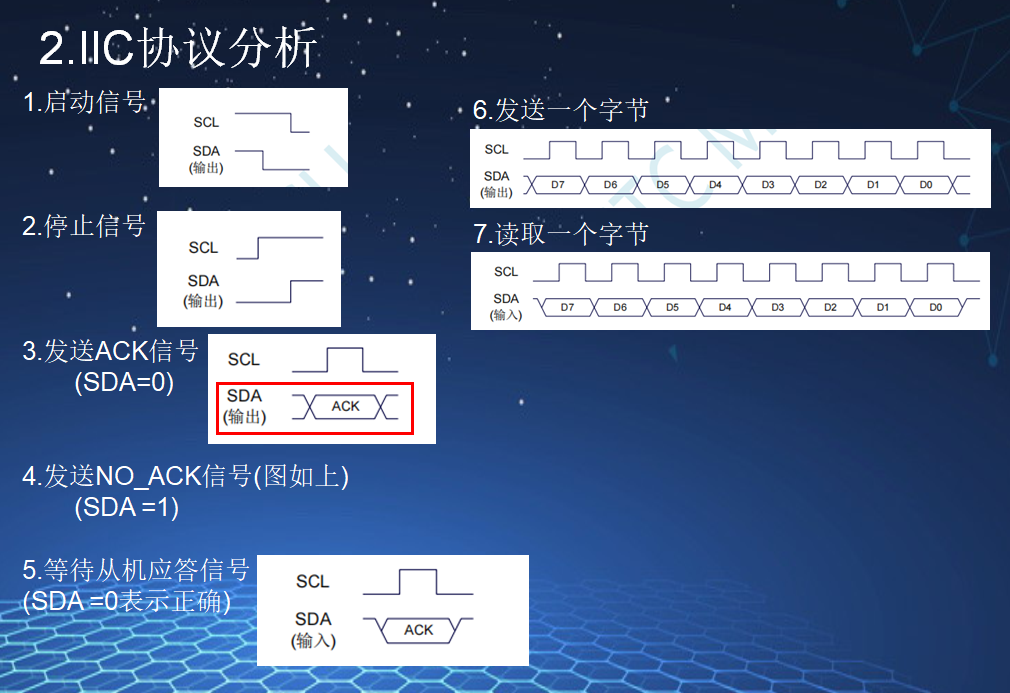

   ICC通信程序的几个步骤：
1.启动信号
2.等待从机应答信号
3.终止信号
4.主机发送ACK信号
5.主机发送NO_ACK信号
6.发送一个字节
7.读取一个字节

本视频学习，关键要学会看时序图！！！也就是电平变化和时间的关系。

实验代码如下：

lcl***

第三十一集：硬件IIC

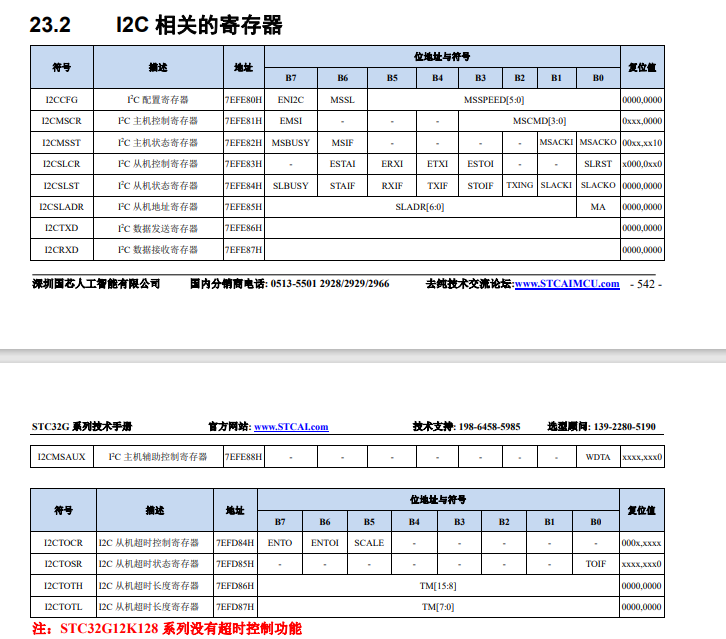

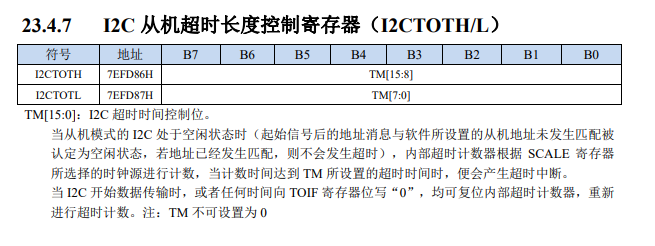

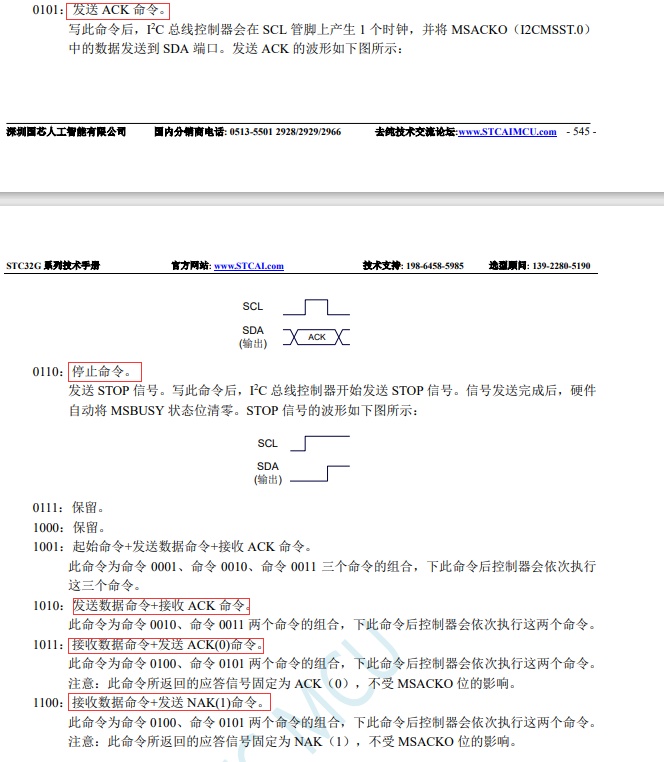

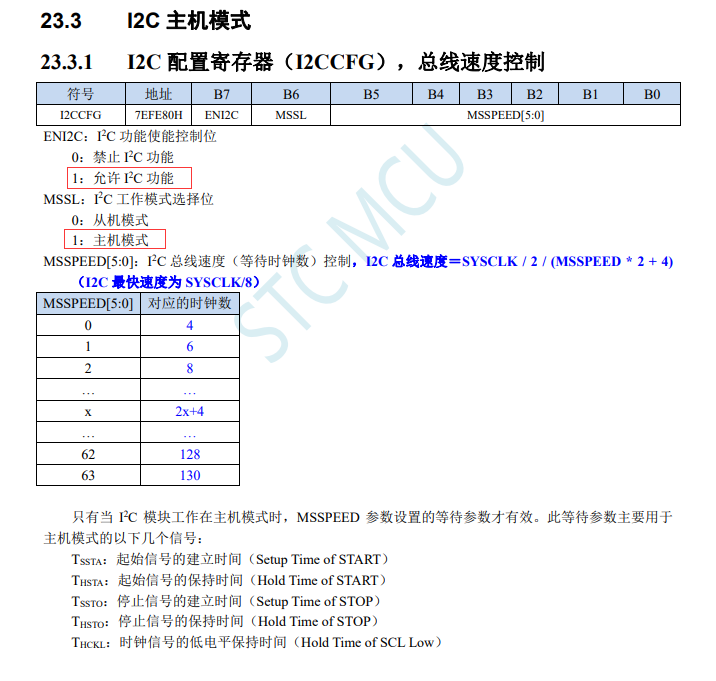

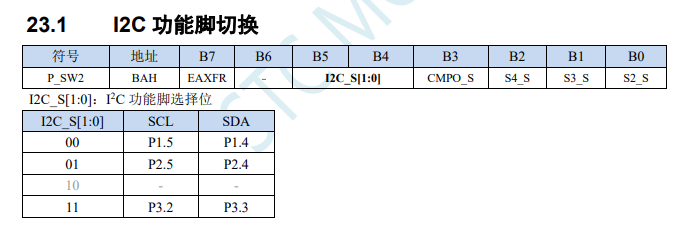

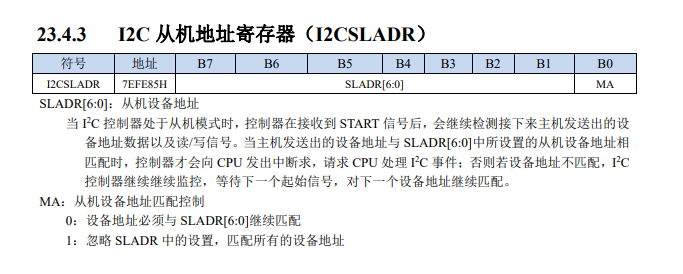

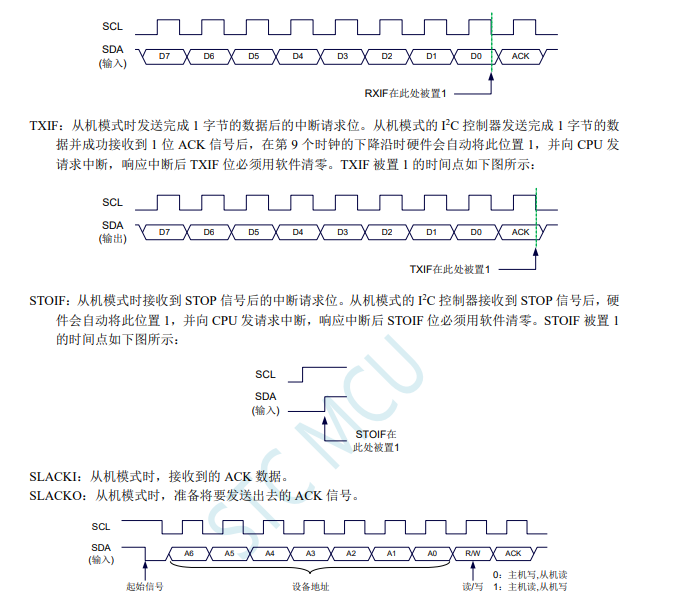

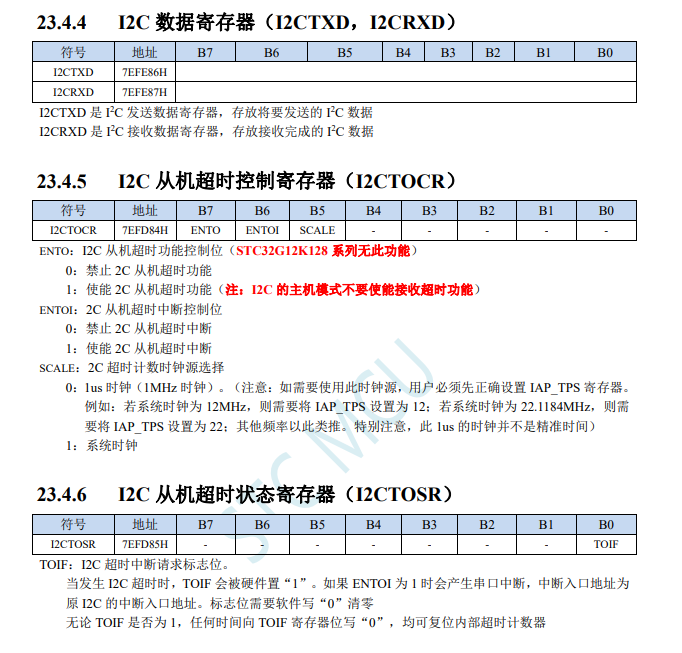

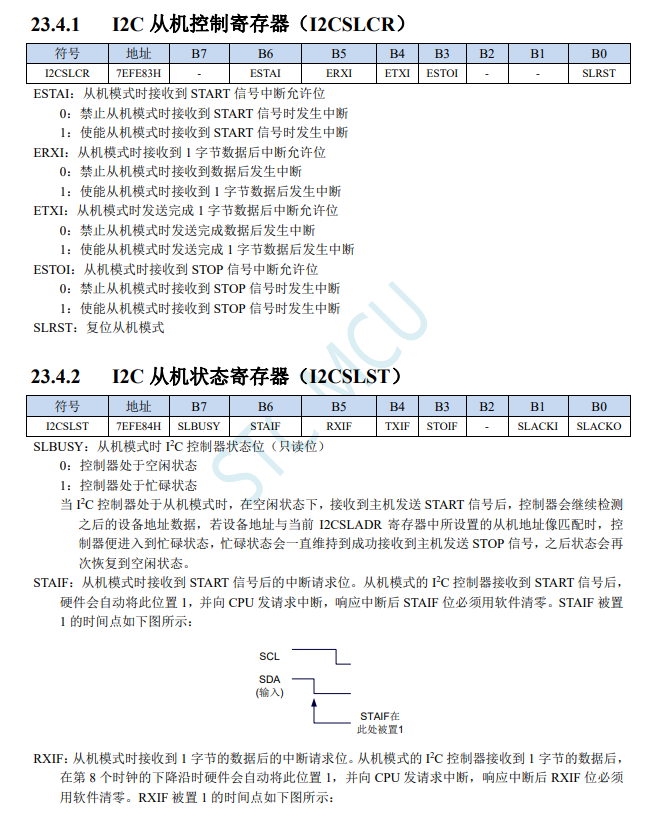

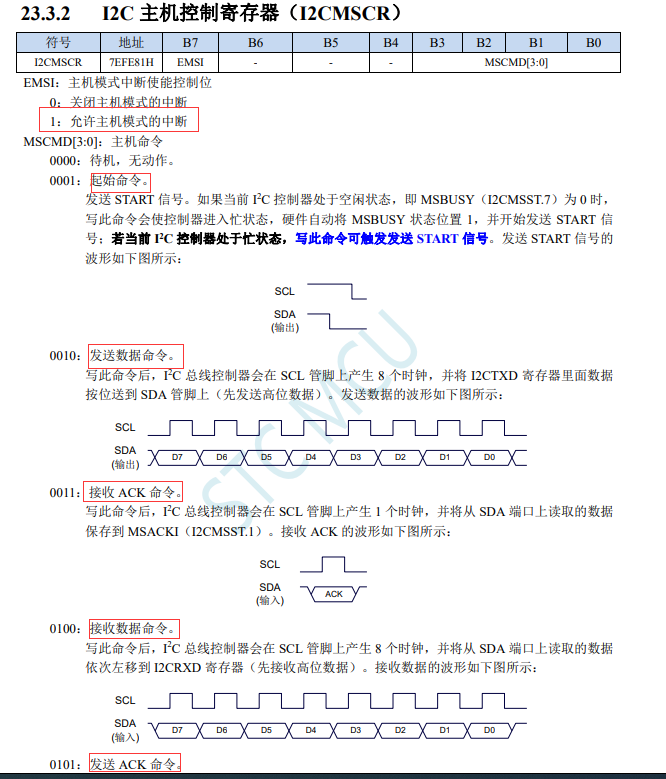

  相关寄存器如下：


















】





实验程序压缩包如下：

lcl***

第三十二集：串口EEPROM芯片数据读写

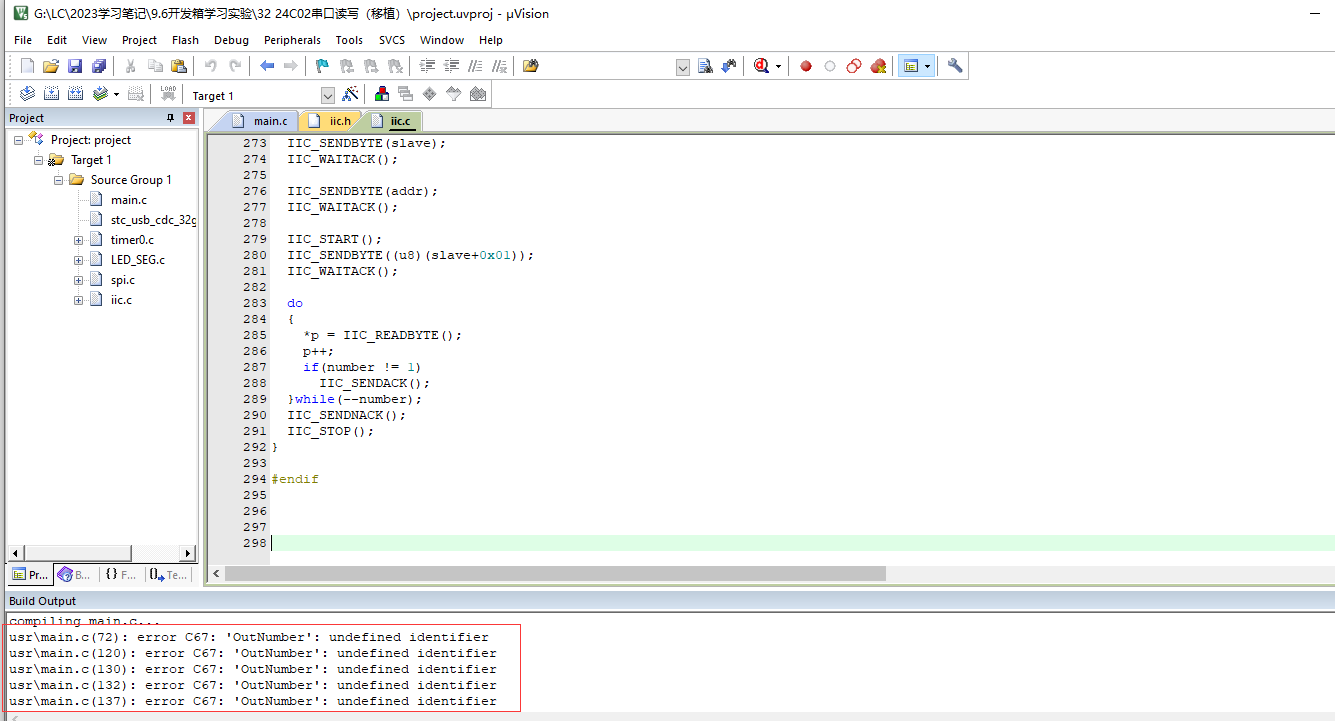

    学习本集视频又遇到编译不通过问题。如下图：


提示有“OutNumber”没有定义，反复对比冲哥文件和移植的文件没有发现问题，

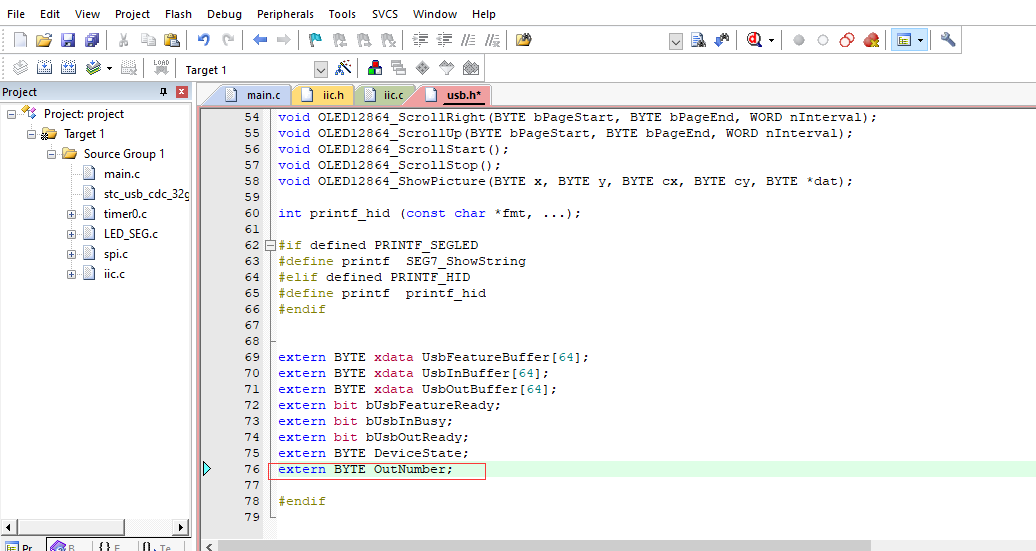

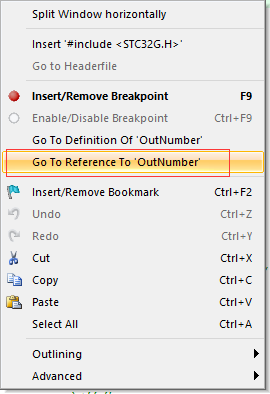

把冲哥文件全部复制到我的程序都有同样的提示。后面想到办法，在冲哥的文件里选中“OutNumber”，如下图操作：

发现冲哥的文件在USB.H的头文件有定义，打开我的头文件没有，加上这个头问题，编译通过。



实验程序如下：

lcl***

第三十三集：PWM基础

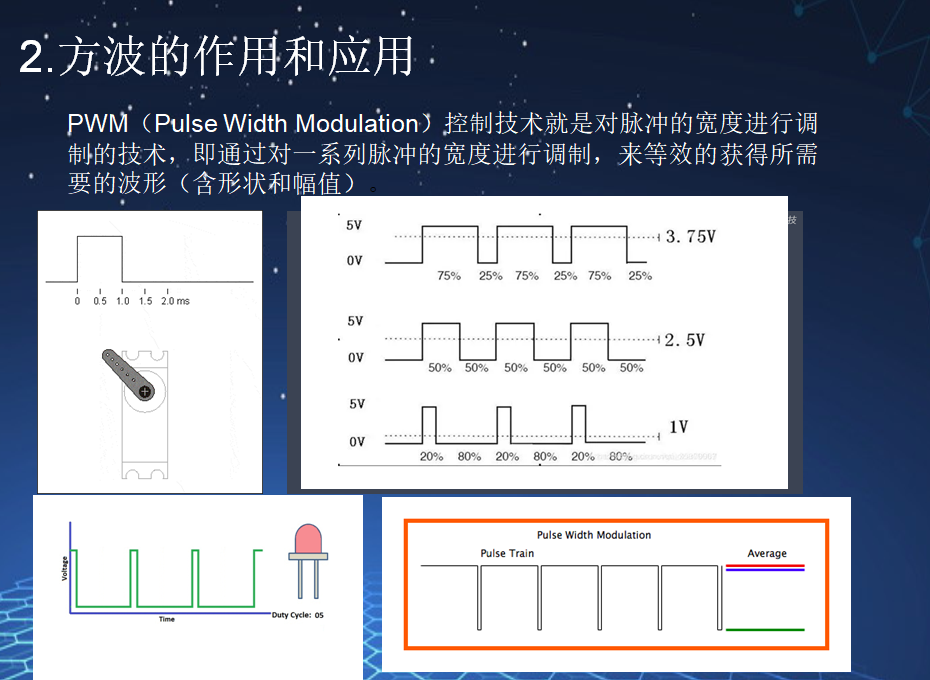

  本集视频，介绍了常见的四种波形，正弦波，三角波，锯齿波和方波。单片机输出的PWM信号是方波，可以通过其他外接电路实现其他三种波形的输出。还介绍了这些波形的应用和相关术语。

lcl***

第十四集：单通道PWM输出

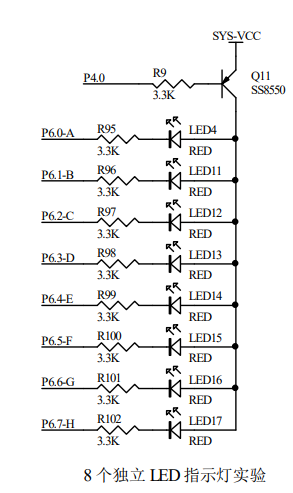

  本级用到的相关电路图如下：

在实验的时候用逻辑分析仪去测试输出波形，把逻辑分析仪接到发光二极管的负极（LED4），理论上是可以测试处理波形的，
实际上我没有测试到，要把逻辑分析仪接到单片机的输出口才测试得出来。是因为灯的限流电阻（R95）太大？
   利用软件模拟输出的波形实际测试有差异，需要微调。

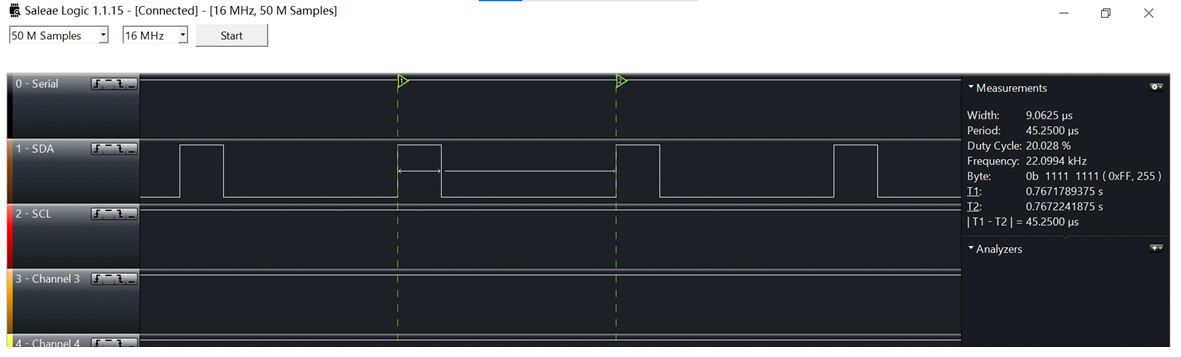

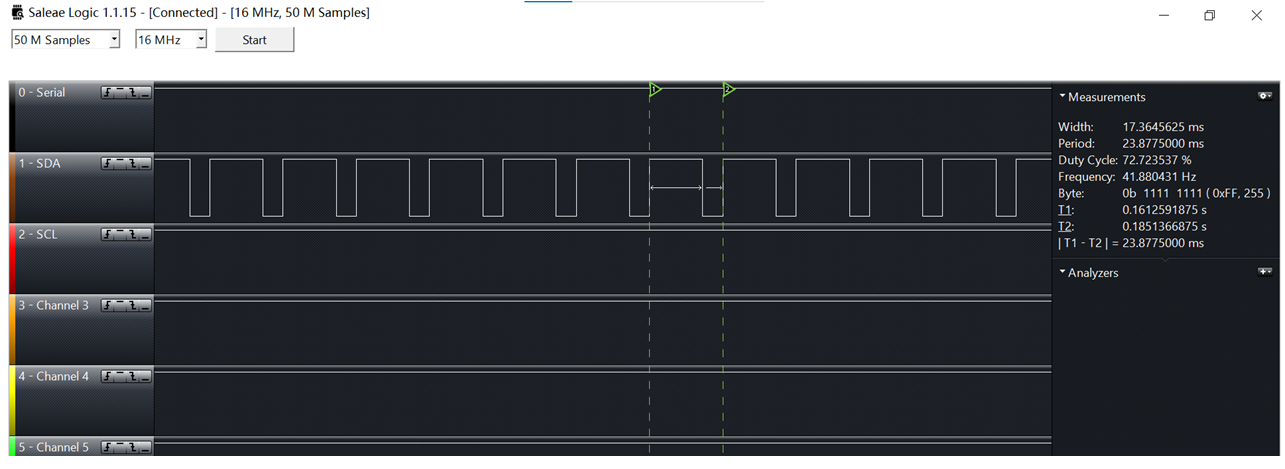

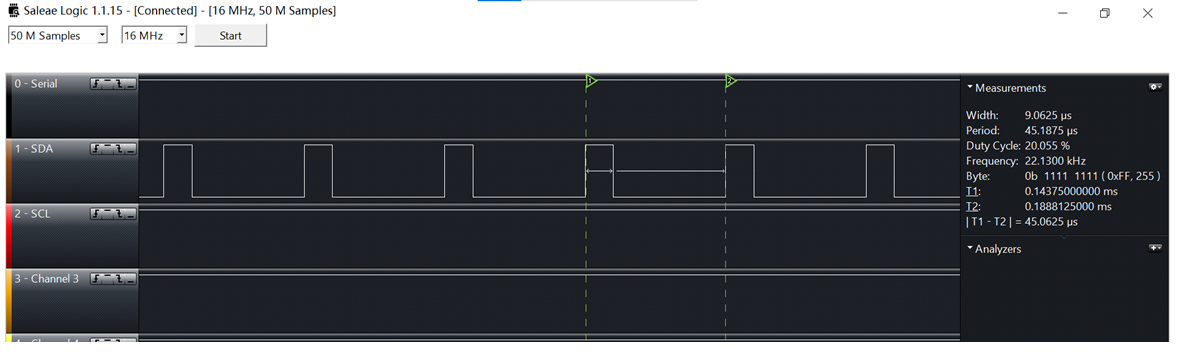

用逻辑分析仪测试的波形如下：

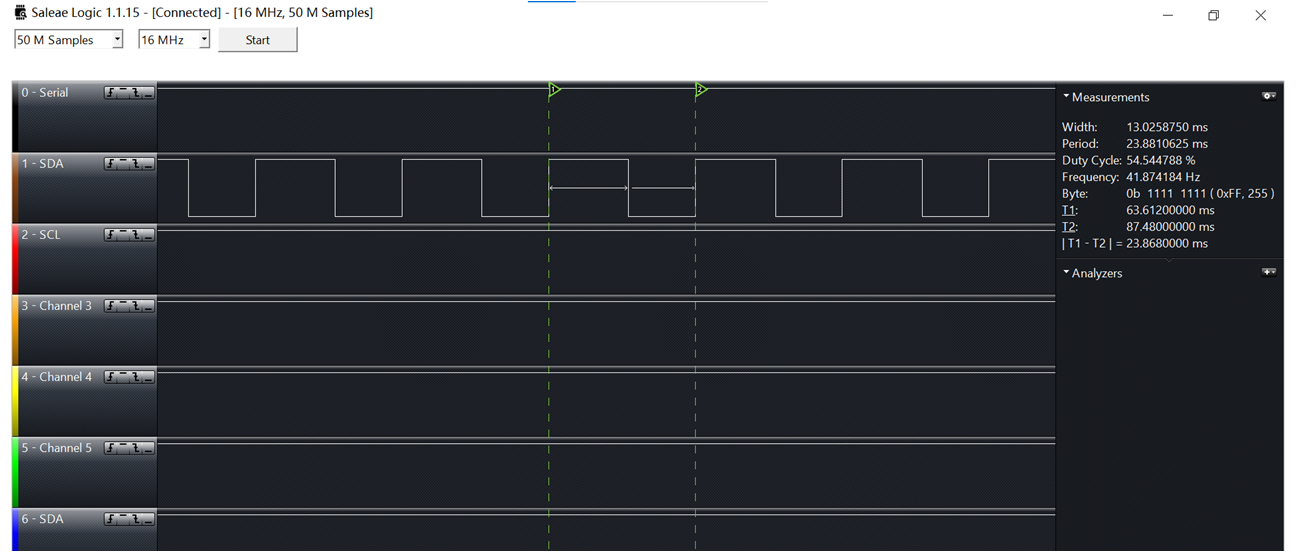

P61输出波形：


P60输出波形：

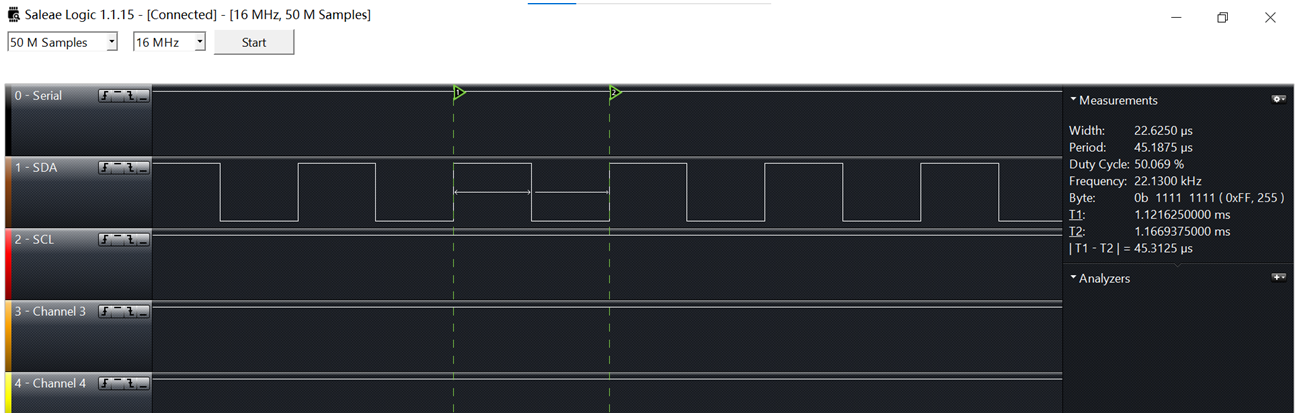

用硬件PWM输出的波形基本没有差异：

硬件PWM P60波形50%

硬件PWM P60波形20%



硬件PWM P61波形20%



实验程序如下压缩包：

jackf***

\9.TIM多任务\Objects\Demo.hex
用双 串口下载正常，数码管显示正常，按键没有反应；用USB线下载，按键功能正常。
问题出在哪里？

lcl***

jackf*** 发表于 2024-6-1 18:09
\9.TIM多任务\Objects\Demo.hex
用双 串口下载正常，数码管显示正常，按键没有反应；用USB线下载，按键功能 ...

你的问题，我也不懂，我也是初学者。

30544***

对电子琴那一部分感兴趣 有示例代码么 想做个简单的电子琴

lcl***

30544*** 发表于 2025-1-19 23:09
对电子琴那一部分感兴趣 有示例代码么 想做个简单的电子琴

直接找冲哥！！！
