第二十二集：CDC串口通信

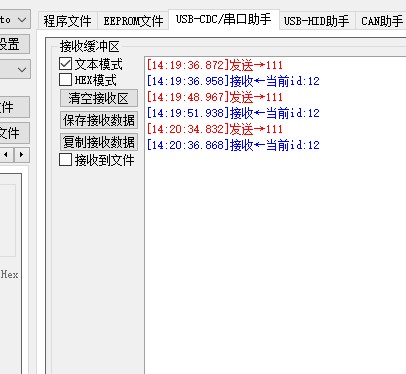

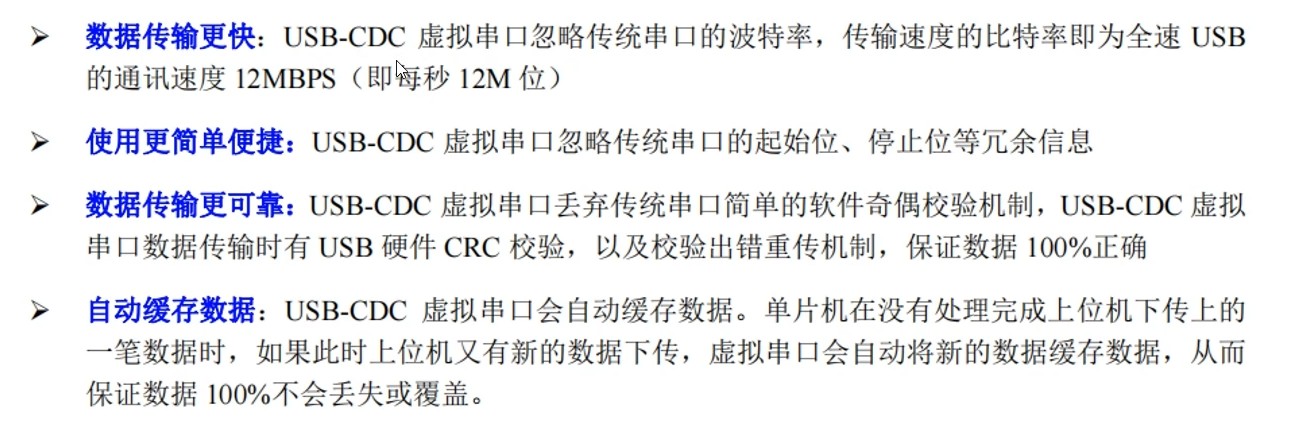

1.cdc的优势，我们一直使用的就是cdc




2. 第一次下载需要手动下载一次，以后就解放双手了。。


3.cdc可以去启动虚拟的数码管，12864屏等，等学完课程研究吧。。

zha***

第二十三集：看门狗


1.系统复位
复位的主要作用是把单片机内部的特殊功能寄存器置于初始状态，使单片机硬件，软件从一个确定的，唯一的起点开始工作。

2.复位方式
上电复位-低压复位-复位脚复位-看门狗复位（做项目看门狗很重要）

3.看门狗
其实是一个计数器，基本功能，软件或单片机出问题后重启系统，让系统回到初始状态。
看门狗正常工作时会自动计数，程序进程会定时将其归零。

看门狗计数器清零俗称喂狗。

看门狗计数器是一个独立的计数器，不会死机。

溢出时间不要卡点，要多上一点。


4.以前老听说看门狗，今天老师一说  茅塞顿开。。。。。谢谢冲哥

zha***

第二十四集：比较器

1. 电压比较器：通过比较两个电压的大小，来及时相应一些工作。

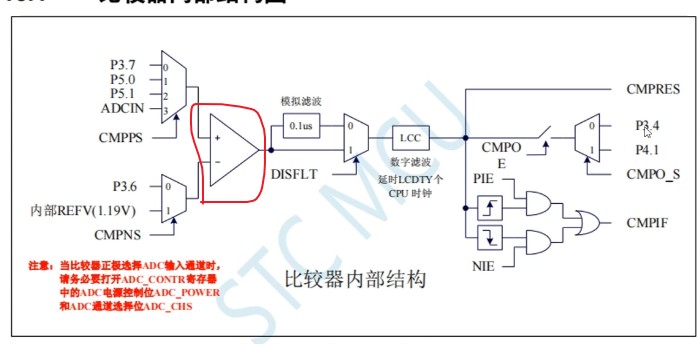

2.比较器内部结构


3.模拟滤波可以过滤掉比较输入信号中的毛刺信号，数字滤波可以等待输入信号更加稳定后再进行比较。


4.比较器结果有三种输出查询方式：一：中断 二：比较结果直接寄存器查询  三：直接端口输出结果


5.可以用比较器给我的8266加一个定时查询网络时间的功能。

zha***

第二十五集：FLASH模拟EEPROM

1.flash 程序存储  eeprom 掉电保持存储
flash 存储程序运行代码   eeprom存储用户数据

2.eeprom一次删除512字节   eeprom只能由一写为0，不能由0写1.

3.stc32 只能操作一个字节

4.  eeprom最高只能是64k字节。

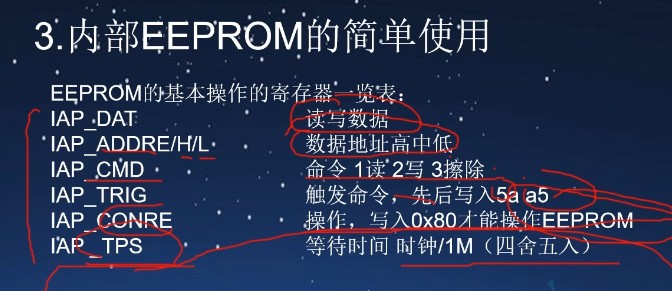

5.为啥老师擦出后  读出来数码管显示8  因为他的擦除应该是全部吧位改为1了   8个一  0xff   数码管显示8

6.根据按照IEC命名标准 [1-2]，用于二进制存储单位的标准命名是KiB, MiB等，1kiB = 1024B。这是由数据流的二进制存储法决定的。64k并不是64000字节？？？？ eeprom一次删除0.5k

zha***

第二十六集：DS18B20温度传感器（单总线）理论分析



哇塞  快学完了，，加油  zhange

1.ds18b20   数字温度传感器  体积小  价格便宜 2.5搞定   我是降龙棍  只能买



2.电容通交隔直

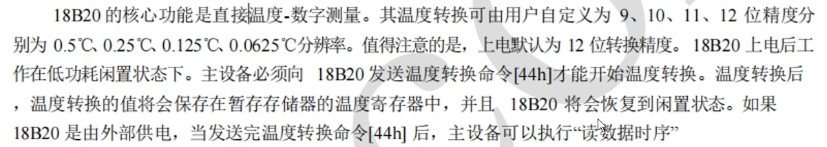

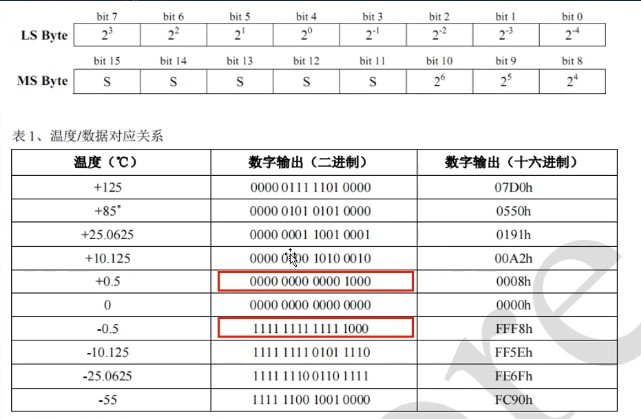

3.数值乘以精度就是温度了。默认12位精度。





4.单片机和18b20都有独一无二的编码，以后学习使用。。


5. 看得有点头大   ，二刷吧。。。



====二刷了====

6.外部电源供电更稳定。

zha***

第二十六集：DS18B20温度传感器（单总线）代码实现


1.这课信息量有点大  我消化消化 再来写


2.已经实现了stc32 循环扫描2个ds18b20  看我其他帖子

zha***

第二十七集：软件模拟SPI


1.spi  另一个总线 同步串口

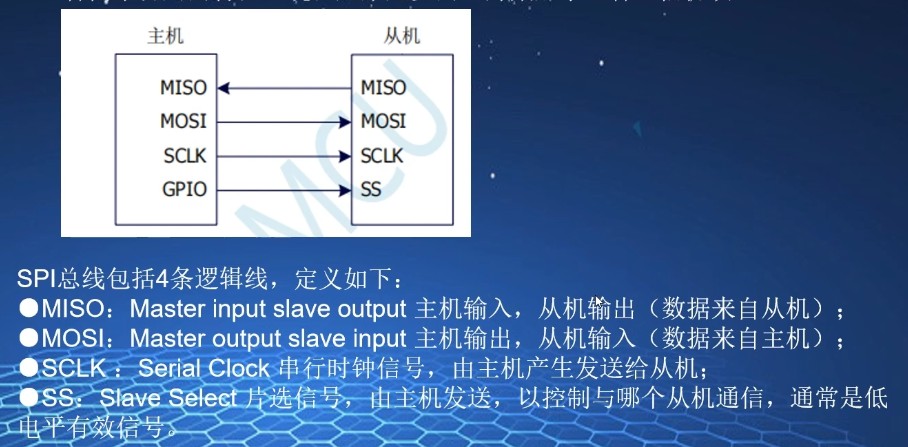

上节学的单总线(one-wire)只有一根数据线,系统中的数据交换、控制都由这根线完成。




2. 通信方式

• 单主单从
• 互为主从
• 单主多从


3. 看了一遍看得不是很懂

====二刷吧====

4.这里是模拟的spi把，并不是硬件的。

5.产生时钟的一侧称为主机，另一侧从机。。

6.时钟极性和时钟相位共同控制spi的模式。

7.msb和lsb这里是软件模拟  先发哪个都行。。。

8.写一个字节

//写一个字节
void spiXieByte(unsigned char i )
{
        unsigned char q;
        for(q = 0; q<8 ; q++)
        {
                if(i & 0x80)
                {
                        MOSI = 1;
                }else
                {
                        MOSI = 0;
                }
                SCLK = 1;
                SCLK = 0;
                i = i<<1;
        }
}
复制代码

9.读一个字节

//读一个字节

unsigned char spiDuByte(void)
{
        unsigned char i;
        unsigned char dat = 0;
        SCLK = 0;
        for(i=0; i<8; i++)
        {
                SCLK = 1;
                dat = dat<<1;
                if(MISO)
                {
                        dat = dat|1;
                }else
                {
                        dat = dat|0;
                }
                SCLK = 0;
        }

        return dat;
}
复制代码

10.初始化

void spiInit(void)
{
        CS   = 1;
        MISO = 1
        WP   = 1;
        MOSI = 1
        SCLK = 0;
}
复制代码

最后：写程序成功

qike***

先学冲哥？还是布丁好呀

zha***

qike*** 发表于 2024-5-19 09:54
先学冲哥？还是布丁好呀

学冲哥 申请个实验箱吧

zha***

第二十八集：硬件SPI读写FLASH芯片

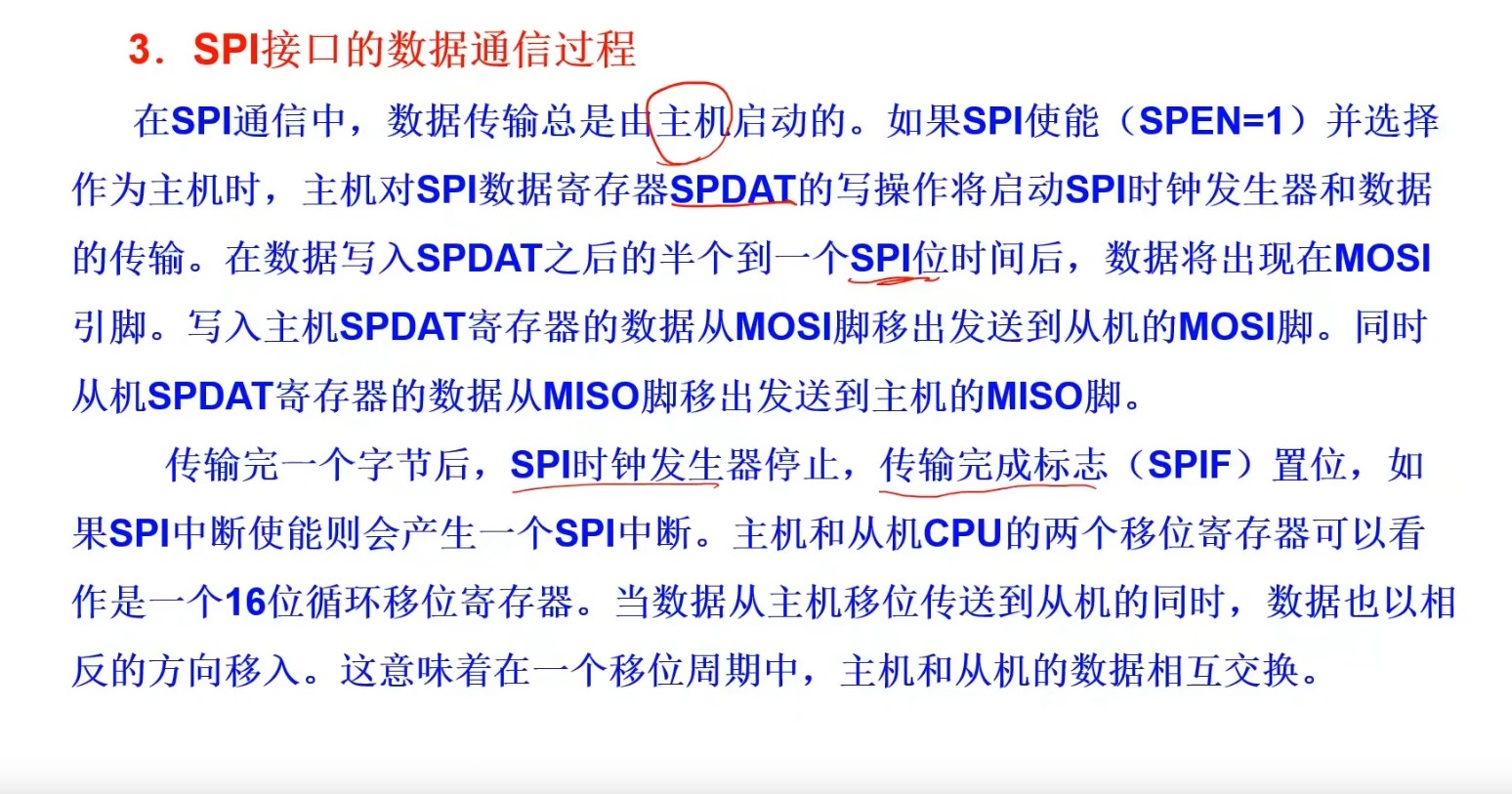

1.硬件spi：全双工，高速，同步串行总线

2.SPIF：接收、发送完成1字节，硬件置1.

3.使能spi必须放到最后。


4.使用宏选择硬件函数和软件函数


#if xuanze==0
//这里是软件模拟的函数代码
#else
//这里是硬件函数代码
#endif

这个老师以前使用过一次，没关注过，现在看蛮方便的。。。。

5.通信真的是单片机的精髓。好好学，二刷开启。。。。


====二刷版====

1.stc3212k128有三组spi

系统硬件spi   usart1和usart2 的spi接口。。他们都能选择io口。



2.STC32G12K128 系列没有超时控制功能

3.软件模拟的时候没有DORD：SPI 数据位发送/接收的顺序
0：先发送/接收数据的高位（MSB）
1：先发送/接收数据的低位（LSB）
软件不设置，硬件必须设置，看读取的模块

4.接收数据时，接收到的数据传送到一个并行读数据缓冲区，这样将释放移位寄存器以进行下一个数据的接收。但必须在下个字符完全移入之前从数据寄存器中读出接收到的数据，否则，前一个接收数据将丢失。

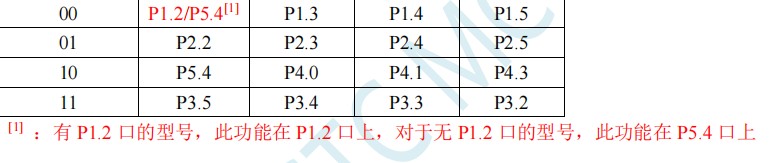

5.疑问看图
