第二十九集：SPI读写FLASH芯片

1.1维数组名就是这个数组的首地址，也是一个指针。

2.和一个器件spi协议链接，首先要读器件的手册，切记

3.啥叫在同一个页里面写？？？

4.读地址读两次，芯片可能休眠，第一次读出来可能不正确。

5.看一遍看的迷迷糊糊，好像看懂了，又好像？？

====等我看完全集二刷====

zha***

第三十集：软件模拟IIC上


1. 另一个总线，同步串行总线。

2.这节还是软件模拟。

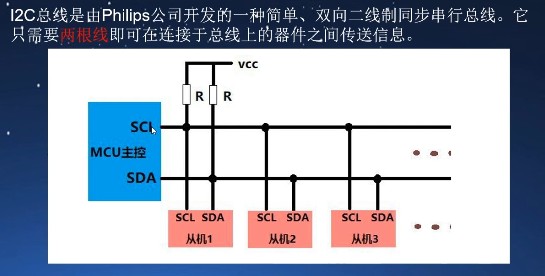

3.空闲状态：scl sda都是高电平。

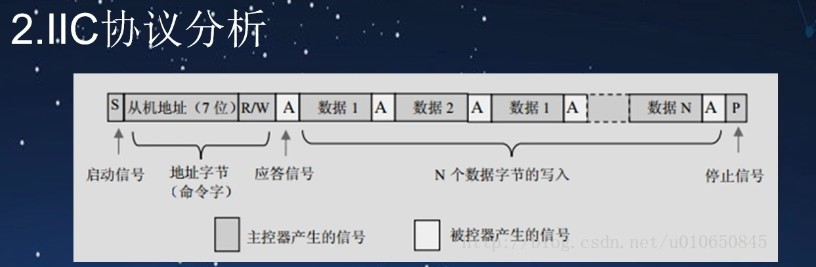

4.IIC协议分析



5.这里是软件模拟，应答信号也可以模拟吧？？？？

6.发送数据时，scl为1时sda电平不能改变。

7.启动信号

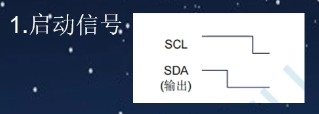

函数编写 开始

void iicStart(void)        //开始
{
        SCL = 1;
        SDA        = 1;
        Delay2us();
        SDA        = 0;
        Delay2us();
        SCL = 0;
        Delay2us();
}
复制代码

停止

void iicStop(void)                //结束
{
        SCL = 0;
        SDA        = 0;
        Delay2us();
        SCL = 1;
        Delay2us();
        SDA        = 1;
        Delay2us();
}
复制代码

8.教程里iic是连接的外设msb数据传输方式，高位在前，低位在后。

vb2***

向你学习，我学了好几天都没什么头绪

qike***

vb2*** 发表于 2024-5-21 09:08
向你学习，我学了好几天都没什么头绪

俺也一样。。

zha***

第三十集：软件模拟IIC下

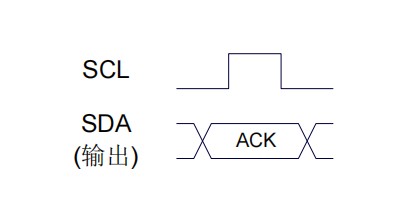

1.发送ack 函数

void iicSendAck(void)        //ack
{
        SDA        = 0;
        Delay2us();
        SCL = 1;
        Delay2us();
        SCL = 0;
        Delay2us();
}

void iicSendNoAck(void)        //noack
{
        SDA        = 1;
        Delay2us();
        SCL = 1;
        Delay2us();
        SCL = 0;
        Delay2us();
}
复制代码

2.接收ack指令

void iicDengAck(void)        //等到从机ACK  1是不应答  0是应答
{
        SDA        = 1;
        Delay2us();
        SCL = 1;
        Delay2us();
        ack = SDA;
        Delay2us();
        SCL = 0;
        Delay2us();

}
复制代码

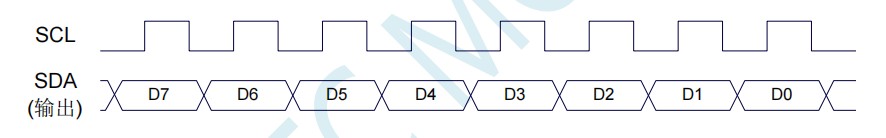

3.发送一个字节

void iicSendOne(u8 dat)        //发送一个字节
{
        u8 i=8;
        SCL = 0;
        do
        {
                if( dat& 0x80 )
                        SDA        = 1;
                else
                        SDA        = 0;
                Delay2us();
                dat<<=1;
                SCL = 1;
                Delay2us();
                SCL = 0;
                Delay2us();
        }
        while(--i);
}
复制代码

。。。。换楼  太长了  不好编辑

zha***

第三十集：软件模拟IIC下 二接上

看老师视频和代码开始的SCL = 0;都没写  也可以用不知道咋回事？ 我研究下

看了下代码应答的时候已经把SCL拉低了

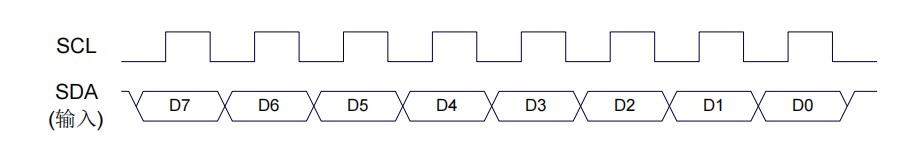

1.接受一个字节

u8 iicDuOne(void)        //读取一个字节
{
        u8 i=8,dat=0;
        SCL = 0;
        SDA        = 1;
        do
        {
                SCL = 1;
                Delay2us();
                dat<<=1;
                if( SDA )
                        dat |= 1;
                SCL = 0;
                Delay2us();
        }
        while(--i);

        return dat;
}
复制代码

zha***

第三十一集：硬件IIC

1.硬件iic功能脚不能随便选择，有四组可以选择。



默认的为00  1.5和1.4



2.添加模式选择代码


#if mode == 0


#elif mode == 1


#elif mode == 2


#endif


3.不确定优先级就加上（）。


4.硬件的通信协议一般需要初始化，不要忘了调用初始化函数。


5.初始化函数

void iicInit(void)
{
        P_SW2 = P_SW2 | 0x10;  //选择功能脚 2.5 2.4
        I2CCFG = 0xe0; //使能主机模式
        I2CMSST = 0x00; //设置主机空闲状态
}
复制代码

6.等待系统执行完命令 为了兼容 模拟的iic 用的延时函数

void Delay2us(void)        //@22.1184MHz
{
        while( !(I2CMSST & 0X40) );
        I2CMSST &= (~0X40);
}
复制代码

7.开始结束应答函数

void iicStart(void)        //开始
{
        I2CMSCR = 0X01;                        //开始命令
        Delay2us();
}


void iicStop(void)                //结束
{
        I2CMSCR = 0X06;                        //结束命令
        Delay2us();
}


void iicSendAck(void)        //ack
{
        I2CMSST = 0X00;                        //发送aCK
        I2CMSCR = 0X05;                        //aCK命令
        Delay2us();
}

void iicSendNoAck(void)        //noack
{
                I2CMSST = 0X01;                        //发送naCK
                I2CMSCR = 0X05;                        //aCK命令
        Delay2us();
}


void iicDengAck(void)        //等到从机ACK  1是不应答  0是应答
{
        I2CMSCR = 0X03;                        //接收aCK
        Delay2us();

}


void iicSendOne(u8 dat)        //发送一个字节
{
                I2CTXD = dat;                        //发送的数据写入寄存器
                I2CMSCR = 0X02;                        //发送
                Delay2us();

}

u8 iicDuOne(void)        //读取一个字节
{
  I2CMSCR = 0X04;                        //发送
        Delay2us();
        return I2CRXD;
}
复制代码

zha***

第三十一集：硬件IIC 2

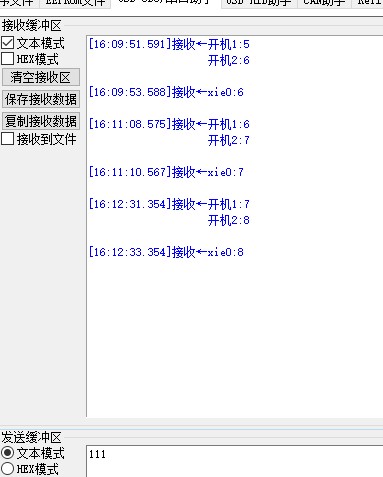

我这里写的是开机次数的存储和读取，直接读写的地址0

// 发送开始命令 发送器件地址（写） 发送数据地址 发送开始命令 发送器件地址（读）读数据
void IIC_Read_NByte(unsigned char *p,unsigned char number)        //iic读取连续的几个字节
{
        iicStart();
        iicSendOne(0xa0);
        iicDengAck();

        iicSendOne(0);
        iicDengAck();

        iicStart();
        iicSendOne(0xa1);
        iicDengAck();

        do
        {
                *p = iicDuOne();        //P[0] => P[1]
                p++;
                if( number!=1 )
                        iicSendAck();

        }
        while(--number);
        iicSendNoAck();
        iicStop();
}


void IIC_Write_NByte(unsigned char *p,unsigned char number )        //iic写入连续的几个字节
{
        iicStart();
        iicSendOne(0xa0);
        iicDengAck();

        iicSendOne(0);
        iicDengAck();

        do
        {
                iicSendOne(*p);
                p++;
                iicDengAck();
        }
        while(--number);

        iicStop();
}
复制代码

zha***
