光耦进来，下载不成功，那位大神帮指点一下

gsh44***

这个问题，我认为基本清楚了，下载不成功是因为上下降沿不够快，这点还希望那位高人能给出下载波形的详细的技术需求，这样可以让我们设计的时候更准确。
比如以下几个问题：
1，对电源的斜率是否有要求
2，对脉宽是否有要求
3，对上下降沿时间是否有要求
4，边沿的单调性是否有要求
5，串口脉冲与电源上电之间的时间关系
6，内部到底是采RXD的低电位还是串口接收模块的中断来判断是否进入下载
     这一点帮助设计工程师理解内部的工作过程
7，下载时对于BYTE与BYTE之间的时间间隔是否有要求

gsh44***

wjhh*** 发表于 2023-2-13 16:50

我看STC的这个做法，他发像是用脉宽来做内部时钟对比测量的，因此，这个脉宽减低可能不会影响正常通讯，
但会影响内部频率效准

梁***

gsh44*** 发表于 2023-2-13 20:56
这个问题，我认为基本清楚了，下载不成功是因为上下降沿不够快，这点还希望那位高人能给出下载波形的详细的 ...

是因为光耦截止延时太长，输出上拉5.1K到5V，输出拉低是很快的，一般在1us左右，但是截止延时会到5~10us量级，而115200波特率，一个位时间是8.68us。

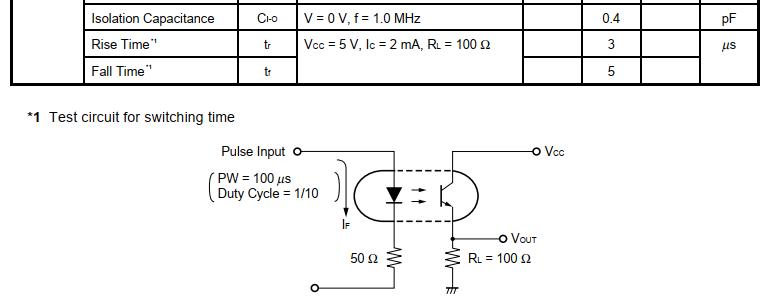

普通光耦给的时间参数，都是100欧姆负载的参数，而使用1K电阻，则时间参数可能会拉长好几倍。

gsh44***

还是你仔细，我以弄高速信号多点，觉得一个串口，Kbps级别，在时序上是不会有什么大问题的，随便一个器件都能满足，以后还是要多注意

神***

楼上老兄弟，你先把你光耦下载的原理图整对了,整简单清晰了，图都是错的！
等基本的原理图对了，再研究如何提高速度。

晚上打了个电话给我师傅，请他出个参考线路图，给你参考，老人家74岁了，也忙几个案子中
===最好你自己先整个简单的发出来，思路都给你了



你自己先整个，不要拖，我给他的也就是给你的这些

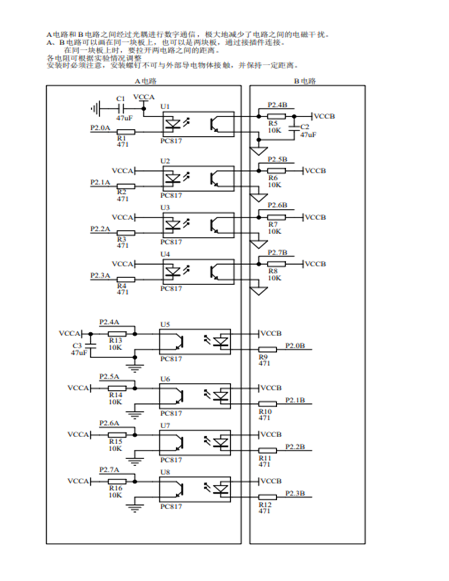

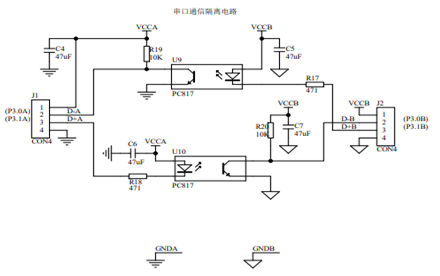

下面网路上的光耦的简洁应用线路图

神***

这 PC817, RMB0.25 ~ RMB0.13, 我们上百台机械手用了20年了

神***

偶尔更改下程序，没必要浪费RMB去用高速光耦

gsh44***

感谢支持，问题基本确定了，就是脉宽和上下降沿的事，知道了问题，解决就容易很多了

神***

知道了问题，解决就容易很多了
====你还没搞定，说明你其实还是没懂，
====先画个你最后你认为对的原理图出来让大家帮你一起检查，否则，是在误导大家

神***

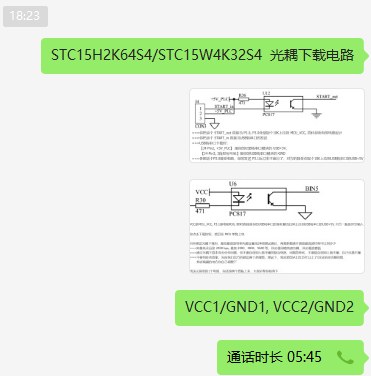

我师傅写了个光耦隔离的示意图给大家参考：
===1，尽量用低导通电路，容易设计电路, 不要装大师搞个高导通
===2，师傅说上拉电阻你实际调整下，不外乎 10K/5K/3K/1K,
我出差中, 你自己实际测试，最低2400/最高2400如搞不定，我们来调STC-ISP软件让普通光耦快起来
