光耦进来，下载不成功，那位大神帮指点一下

神***

楼主看看我师傅的机械手里面的光耦图参考下，搞些别人一看就懂的原理图
===复杂就是经验不够，简单才是专家
===你把这个 START_OUT 直接当 P3.0, P3.0外部加个10K上拉到 MCU_VCC, 简化你所有的电路设计

===画个完整的图给大家帮你查错，就当自己是学生吧

ch***

神*** 发表于 2023-2-11 20:10

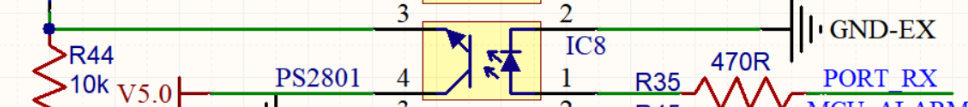

他这个电路参数有问题，一般人看不懂的， PORT_RX是USB转串口的发送，
送0时，光耦无拉低能力，典型设计错 ...

这个没问题的啊，问题就是加了4007，4007的压降太大应该换肖特基，不过这个二极管也起不到啥作用，去掉最好。

PORT_RX输入0，ic8不导通，有二极管的情况二极管导通，P3.0的电流通过D3,R44流向GND，P3.0电平为二极管的压降

PORT_RX输入1，ic8导通，有二极管的情况二极管不导通，P3.0为内部上拉电平为1

神***

楼上也是看不懂电路
==他去掉那个二极管，也是无法低，10K 下拉，无法低

神***

按我师傅的光耦应用电路，大家不要乱发明电路了

错的很离谱，就是不懂电路

ch***

神*** 发表于 2023-2-11 20:43
楼上也是看不懂电路
==他去掉那个二极管，也是无法低，10K 下拉，无法低

我的问题，电阻10K太大了，换1K;P

ch***

神*** 发表于 2023-2-11 20:46
按我师傅的光耦应用电路，大家不要乱发明电路了

错的很离谱，就是不懂电路

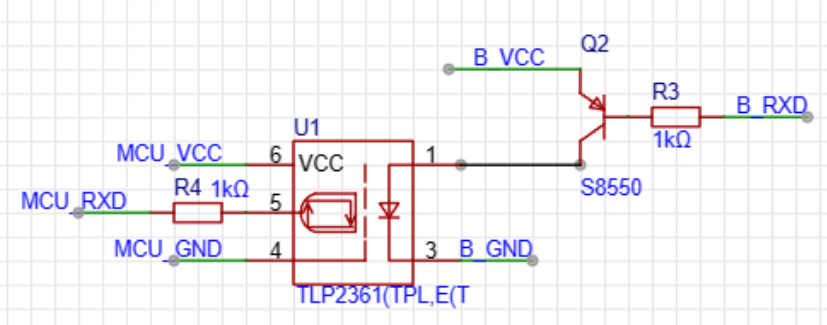

串口的光耦隔离，参考我那个电路吧，高波特率也没事:lol

神***

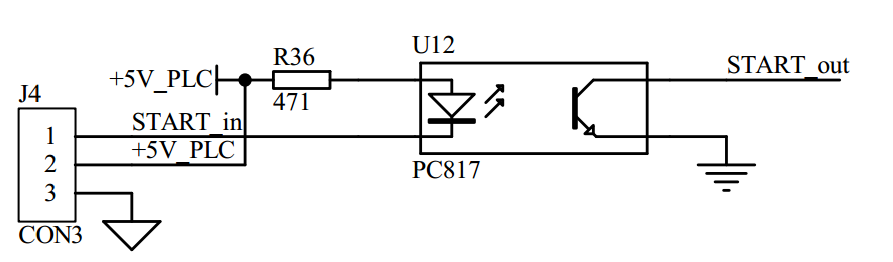

STC15F2K32S2的P3.0按我师傅的电路，如下接光耦，START_in 接外部 USB转串口的发送
===你把这个 START_out 就当成 P3.0,  P3.0外部你加个10K电阻上拉到 MCU_VCC,
===简化你所有的电路设计, 去掉没必要的电路，让人好看懂你的原理图

神***

ch*** 发表于 2023-2-11 20:48
串口的光耦隔离，参考我那个电路吧，高波特率也没事

你那个光耦的元件库谁造的，太难看了

神***

这楼上的光耦原件库太难看了


下图虽然老土，但看的下去，也能实际使用

ch***

神*** 发表于 2023-2-11 20:55
你那个光耦的库谁造的，太难看了

这不是普通光耦，逻辑输出的高速光耦，封装是立创官方画的拿过来直接用了;P
