光耦进来，下载不成功，那位大神帮指点一下

神*** · 发表于 2023-2-11 19:35:33

他这个 PORT_RX 是外部 USB转串口的发送/不是接受，从PORT_RX发过来的信号，无法让MCU_P3.0为低/0.8V以下
第一步就错了

大家不要学这复杂的错误光耦下载电路了，我已跟这老兄弟打过招呼了，作为反面教材，留此教育后人，电路能简单则简单

ch*** · 发表于 2023-2-11 19:40:36

神*** 发表于 2023-2-11 19:35
他这个 PORT_RX 是外部 USB转串口的发送/不是接受，从PORT_RX发过来的信号，无法让MCU_P3.0为低/0.8V以下 ...

把4007去掉，波特率调低，就行了;P

gsh44*** · 发表于 2023-2-11 19:46:49

ch*** 发表于 2023-2-11 19:40
把4007去掉，波特率调低，就行了

没用，下载不了，STC就这个下载电路，稍微改一下，就容易出问题，摸不准问题在那里

ch*** · 发表于 2023-2-11 19:51:45

示波器打一下各个点的波形，很容易就找到问题出在哪咯，我也经常用光耦隔离串口

神*** · 发表于 2023-2-11 19:53:49

ch*** 发表于 2023-2-11 19:51
示波器打一下各个点的波形，很容易就找到问题出在哪咯，我也经常用光耦隔离串口 ...

帮给他个成熟的经过光耦下载的电路供他参考

ch*** · 发表于 2023-2-11 19:55:38

还有一种可能就是单片机的boot程序里面没把TXD设置成推挽而是准双向，拉不动光耦

神*** · 发表于 2023-2-11 20:10:59

他这个电路参数有问题，一般人看不懂的， PORT_RX是USB转串口的发送，
送0时，光耦无拉低能力，典型设计错误，一般人看不懂的, MCU_P3.0一直是高，无法下载通信

gsh44*** · 发表于 2023-2-11 20:21:01

ch*** 发表于 2023-2-11 19:29
ps2801的上升时间为3us，下降时间为5us，也就意味着最快开关频率为1000000/8=125KHz。下载器默认115200的波 ...

按道理，是可以自适应频率的，高频通不过，就应该会尝试更低频率

ch*** · 发表于 2023-2-11 20:21:17

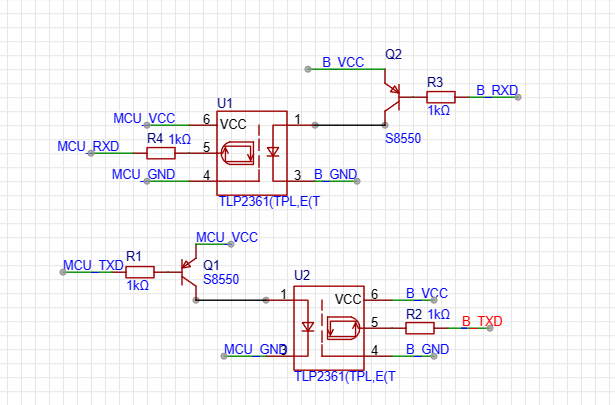

光耦采用逻辑输出的高速光耦，led ON 的状态输出低电平，led OFF状态输出高电平，光耦的输出方式根据手册看为推挽。
2023-02-11 201259.png

此电路中，B_RXD接串口工具的TXD，B_TXD接串口工具RXD。
MCU的TXD为0时，Q1导通，led ON，B_TXD输出0。
另一部分同理

神*** · 发表于 2023-2-11 20:30:31

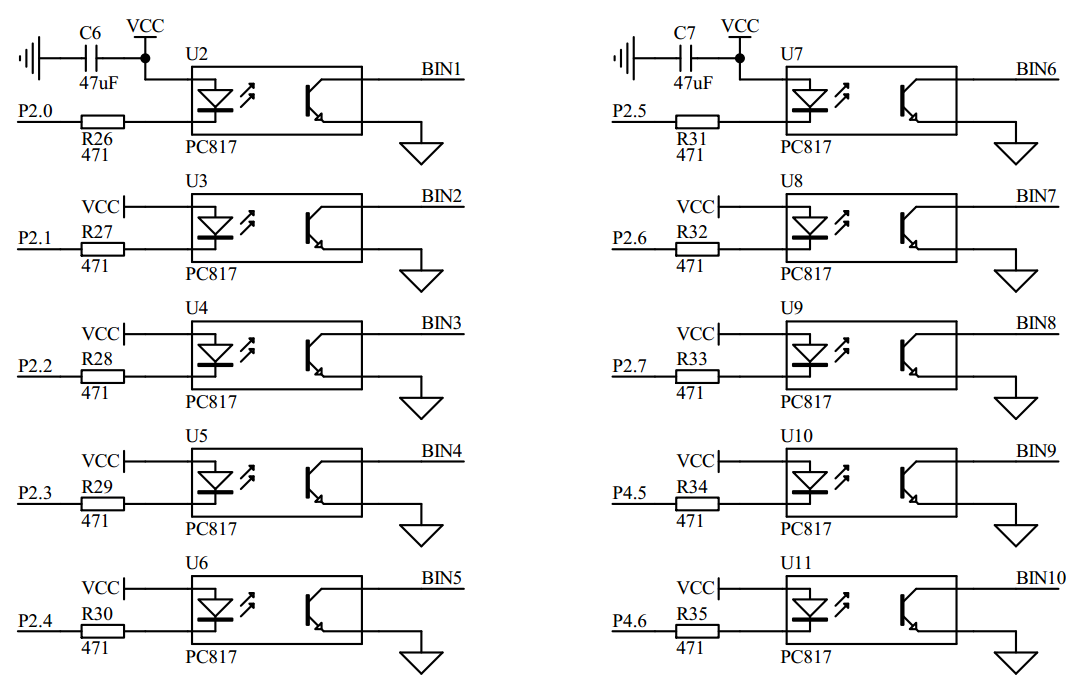

还是看我师傅的图习惯

不懂为啥光耦都用不对，画个图别人看的不舒服
