光耦进来，下载不成功，那位大神帮指点一下

gsh44***

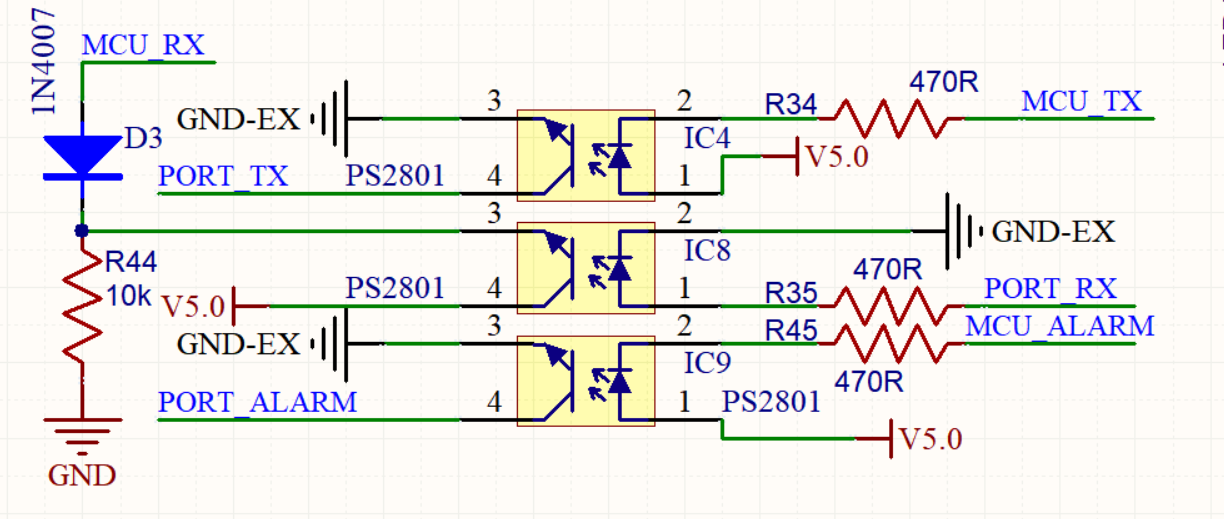

隔离端电路1：



隔离端电路说明：
1，PORT_TX/PORT/RX就是接外部USB转串口板
2，MCU_TX/MCU_RX是接MCU管脚的
老是下载不成功，改成不用光耦的经典下载模式，是可以成功的。

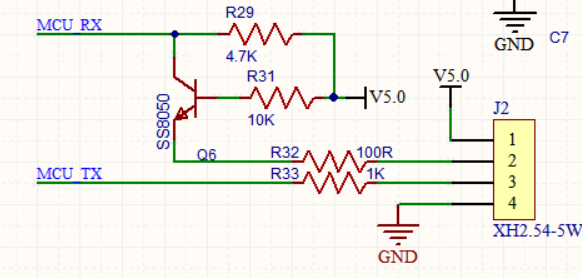

同时，为了调试方便，还有以下电路2：

隔离端电路2工作是很稳定的

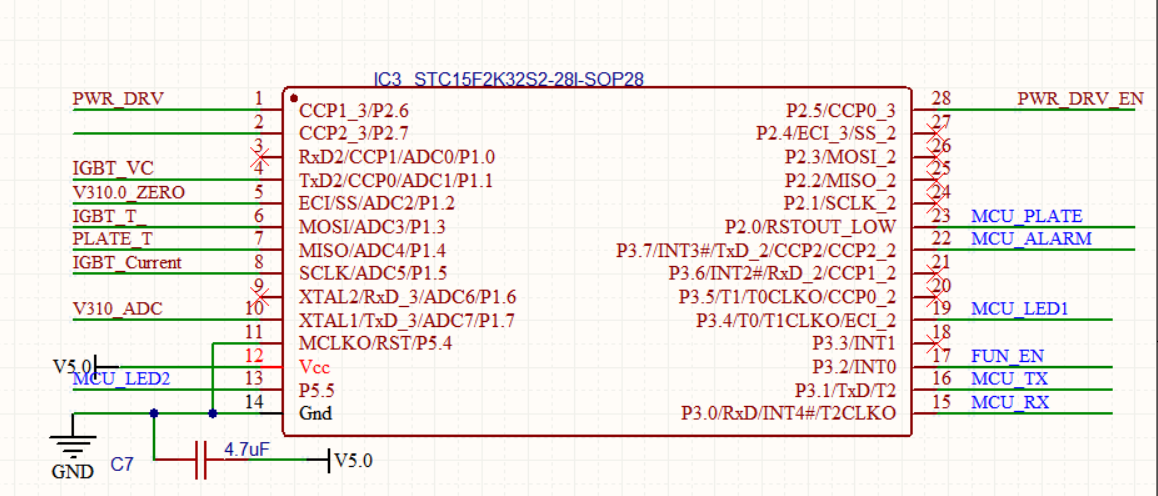

单片机部分电路在上一版非隔离的应用中是没有问题的，

神***

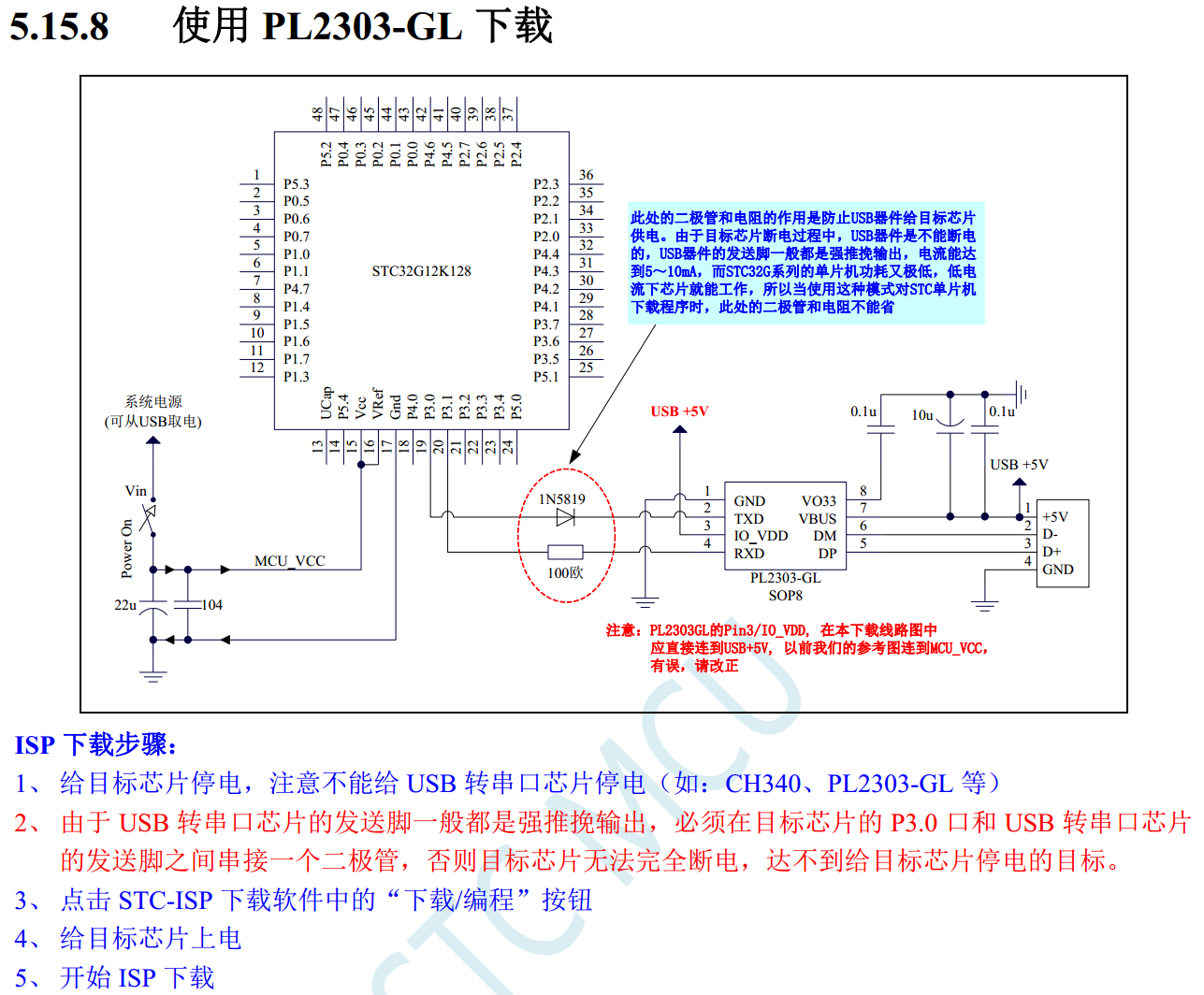

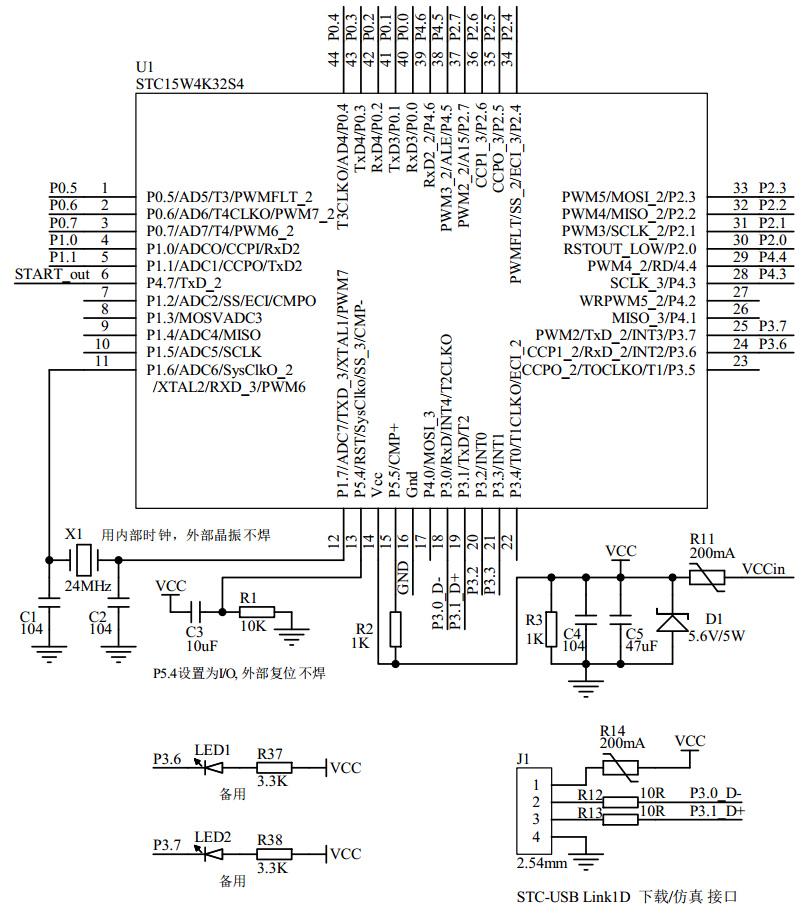

发个像样的图参考下

神***

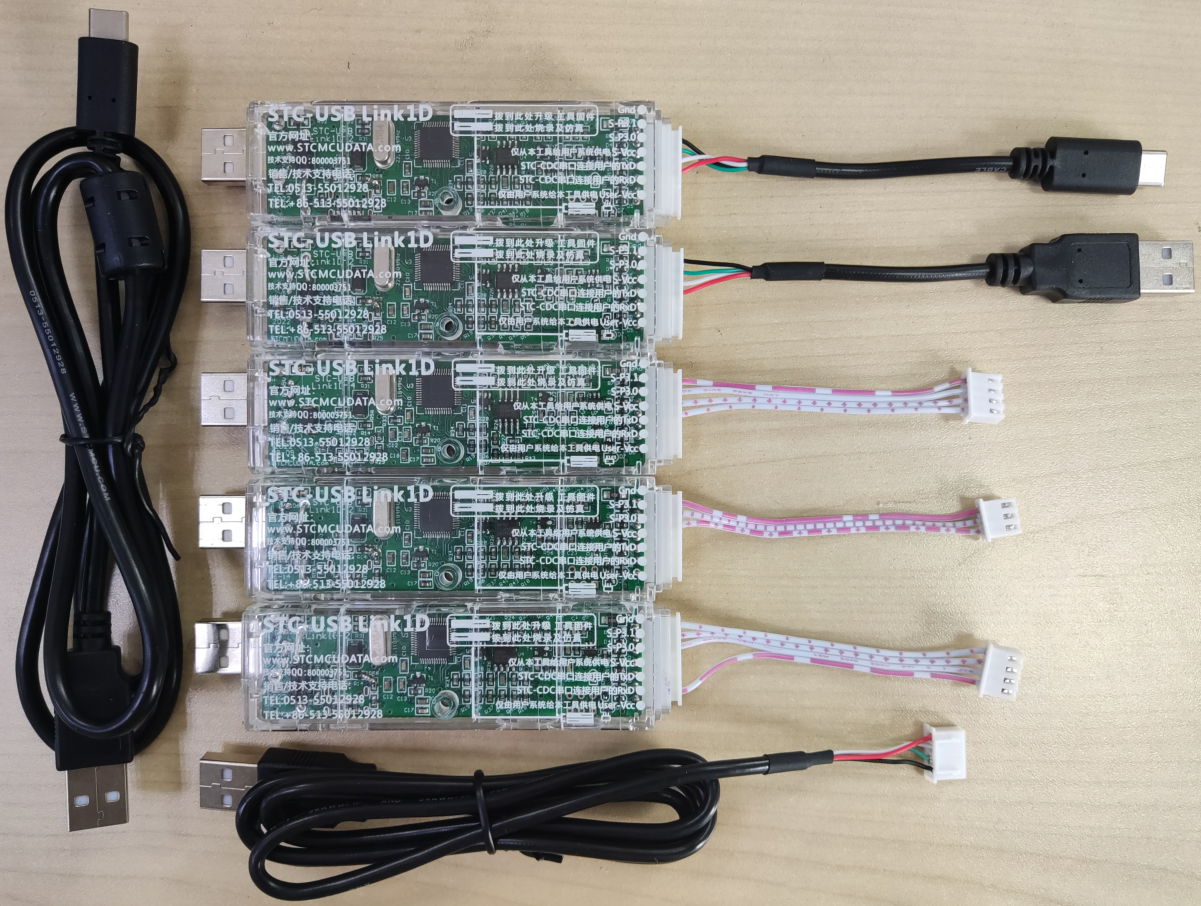

STC-USB Link1D 专业下载/仿真器，配全套的生态线

神***

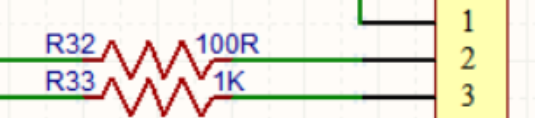

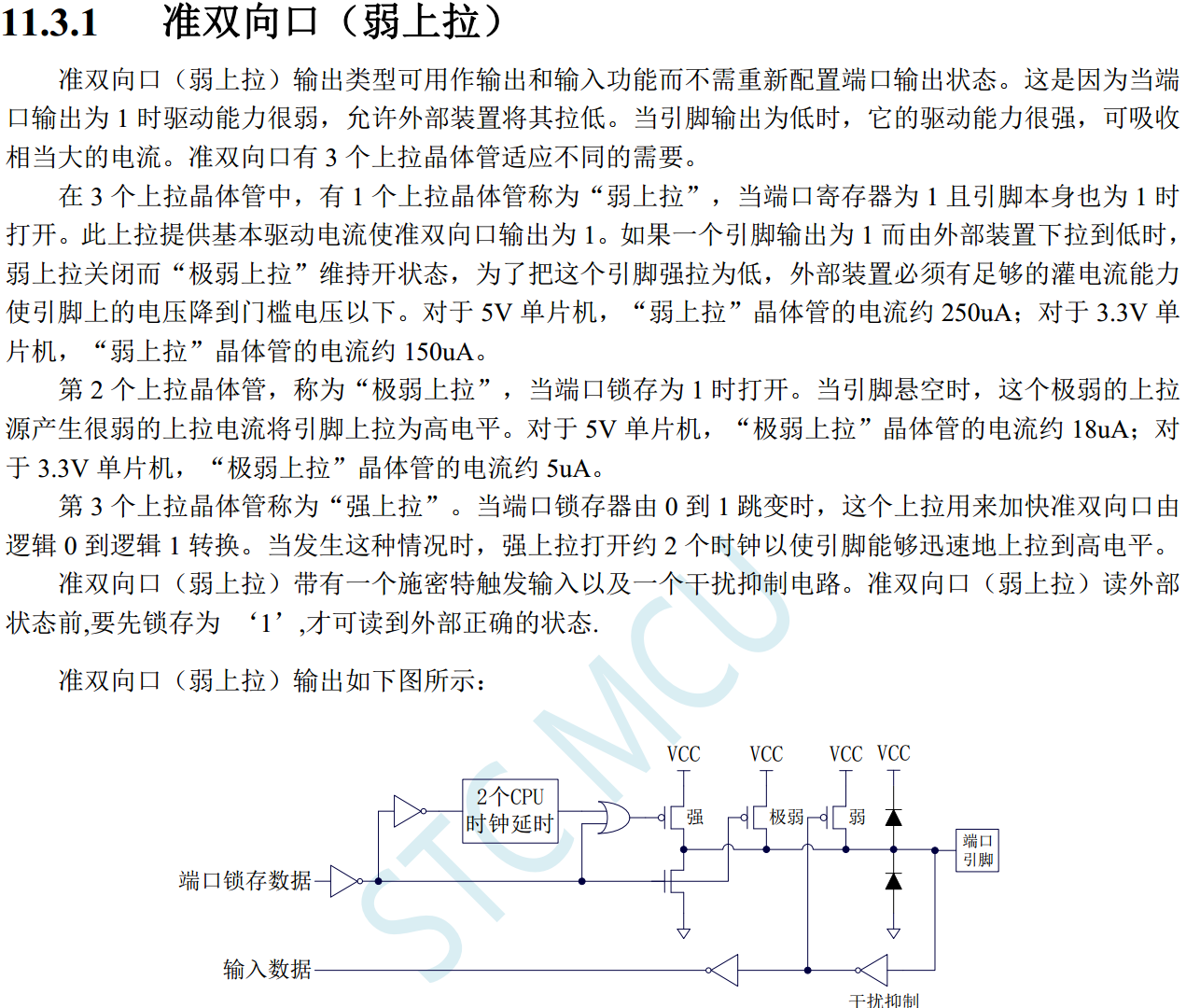

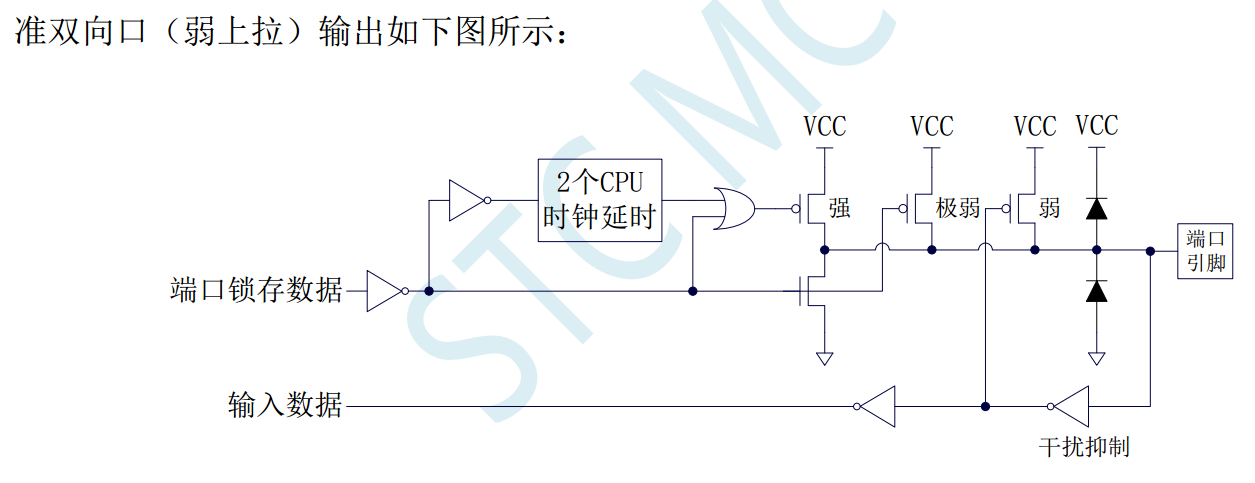

下载时 P3.0/P3.1 不因该串这么大的电阻
你这下载口不应搞这复杂的，应简单纯粹下载而已
还有你的下载器图片发上来看下

gsh44***

下载器就是USB转串口的小板，CH340的板，就接了3条线，TX,RX,GND
你发的那个图片的电路是可以正常工作的。

神***

神***

ch***

光耦是有开关频率限制的，普通光耦达不到这么快的下载频率，应该上高速光耦。你把下载时的最高波特率调到9600以下应该就可以了

神***

楼主已知到他电路有问题，他在调整实际焊接的电阻参数测试中，
祝楼主好运，下载也能让我们看不懂，太为了..., 搞复杂了，通了30分钟电话
===我是反对电路复杂化的，最后他自己都搞晕了，焊的电阻参数也不是他贴的图了,那参数光耦下载不能用，低不下来
===网络名也把人搞晕了，实际的光耦下载插座也没贴出来，网友无法理解
===他通过 J2 插座 下载可以，另外有个 下载接口不行，这图网友无法看懂的
===作为反面教材放这吧

另外建议光耦下载时，最低最高波特率都是2400先测试通过，再摸索着逐步调高最高波特率可以到多少

===如最低 2400 bps, 最高 2400、4800、9600 等

ch***

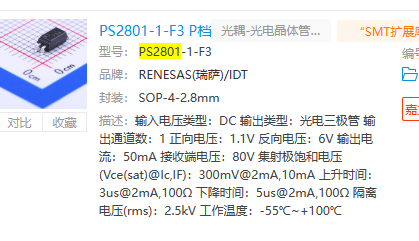

ps2801的上升时间为3us，下降时间为5us，也就意味着最快开关频率为1000000/8=125KHz。下载器默认115200的波特率，此时波形已经类似于正弦波了
