光耦进来，下载不成功，那位大神帮指点一下

神***

想起上次网友发来的立创的 USB-TypeC 库的原理图，也让人看晕了

下图 USB-TypeC 的原理图 虽然老土，但耐看，也能实战

神***

gsh44*** 发表于 2023-2-11 19:46
没用，下载不了，STC就这个下载电路，稍微改一下，就容易出问题，摸不准问题在那里 ...

再认真看了下你的线路，又看了下我师傅的光耦机械手通信线路
===发现你是不会简单的使用光耦，你是简单的应用复杂化了，参照我们给的光耦电路，简化电路，重新制板

wjhh***

网上搜 “COODY” “光耦加速”，大虾电子里高手老手COODY先生多年前发的光耦加速电路简单易做可靠，（TP521+9014+两个电阻）x2 双向隔离，一米五距离115200通信看不到出错。那位先生真是神人天才！

gsh44***

多谢，我现在做的发现是波形的上升沿对下载影响很大，我已经可以正常检测到MCU了

gsh44***

神*** 发表于 2023-2-11 21:06
再认真看了下你的线路，又看了下我师傅的光耦机械手通信线路
===发现你是不会简单的使用光耦，你是简单的 ...

我确实不太会用，能方便把您师傅的电路发出来，给我也是给广大网友参照一下吗？我们也多学习一下

gsh44***

wjhh*** 发表于 2023-2-11 21:53
网上搜 “COODY” “光耦加速”，大虾电子里高手老手COODY先生多年前发的光耦加速电路简单易做可靠，（TP52 ...

有资料没有，我的可以检测MCU了，但下载不能成功，停在调整频率那一步，然后就提示下载失败，我估计还是上下沿的事

gsh44***

gsh44*** 发表于 2023-2-12 23:42
有资料没有，我的可以检测MCU了，但下载不能成功，停在调整频率那一步，然后就提示下载失败，我估计还是 ...

您提的那个，我在网上没搜到，有的话，发个网址给我，我也去拜读一下

神***

gsh44*** 发表于 2023-2-12 23:41
我确实不太会用，能方便把您师傅的电路发出来，给我也是给广大网友参照一下吗？我们也多学习一下 ...

不是贴了图给你，你参考修改下就行了，我师傅的图他是机械手通信电路，但光耦电路简洁明了
你那个乱的不能再乱了

神***

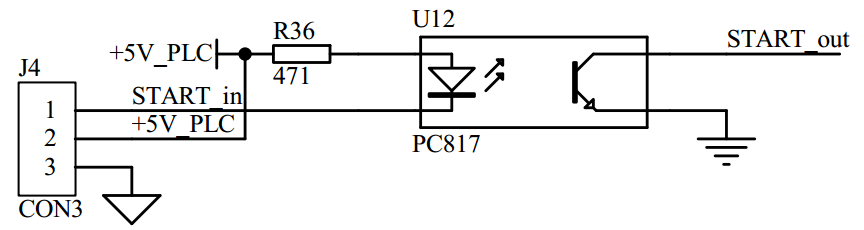

===你把这个 START_out 直接当 P3.0, P3.0外部加个10K上拉到 MCU_VCC, 简化你所有的电路设计
===你把这个 START_in 直接当USB转串口的发送
===USB转串口下载时：
       【J4-Pin2, +5V_PLC】 接你的USB转串口模块的 USB+5V，
        【J4-Pin3, 3角形标号地】接你的USB转串口模块的 GND

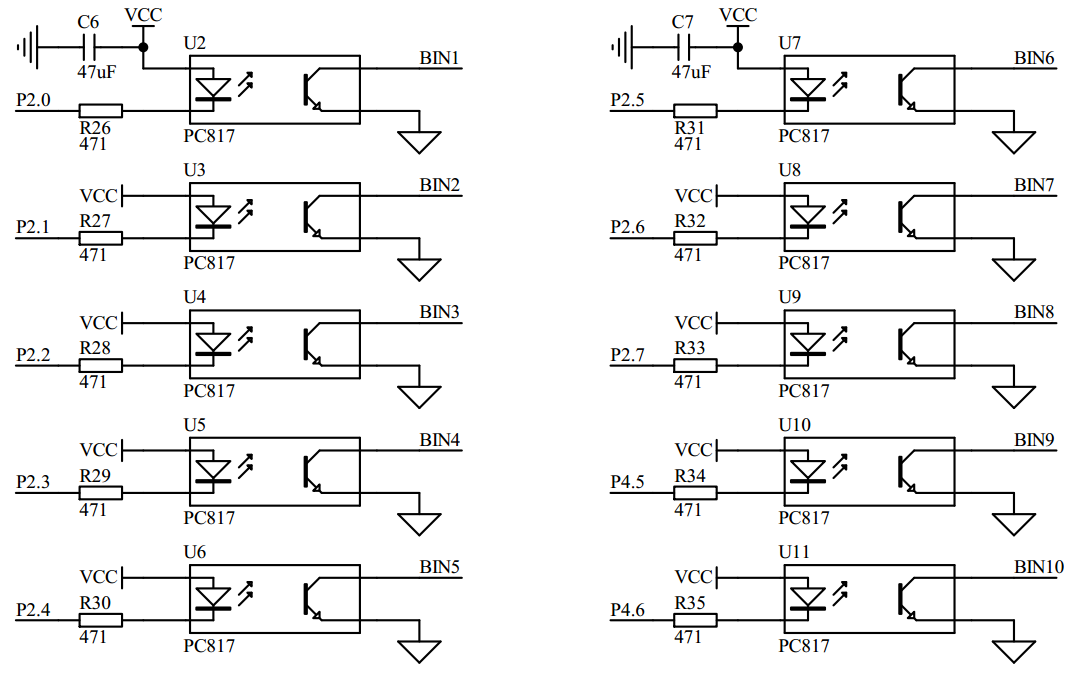

===参照这个P3.0接受电路，你的发送 P3.1反过来不就行了，对方的接受你加个10K上拉到USB转串口的USB+5V



VCC是MCU_VCC, P3.1接电阻R30, BIN5直接接你的USB转串口的接收脚/加10K上拉到USB转串口的USB+5V, 对方一般是浮空输入

你点击下载按钮，然后给 MCU 单独上电

另外建议光耦下载时，最低最高波特率先都设置成2400测试通过，再摸索着逐步调高最高波特率可以到多少
===如最低永远是 2400 bps, 最高 2400、4800、9600 等，没必要用啥高速光耦，没必要浪费钱
===通过光耦下载本身无任何问题，但不要自创别人看不懂的复杂电路，问题简单化，不要复杂到别人看不懂，自己也搞不懂
===不要到处找答案，先按我们官方的建议画个原理图，测试下，我没装EDA工具15年以上了/没法给你完整的图，
       我讲疏漏的地方你自己调整下

就这么简单的1个电路，你还是画个图贴上来，大家好帮你检查下

梁***

PS2801速度太慢，信号变形严重，很难成功的，除非你用很低的速度，比如1200、2400，也都不一定能行。用高速光耦就可以。
