光耦进来，下载不成功，那位大神帮指点一下

ch***

梁*** 发表于 2023-2-13 09:47
PS2801速度太慢，信号变形严重，很难成功的，除非你用很低的速度，比如1200、2400，也都不一定能行。用高速 ...

同意，串口隔离首选高速光耦，或者上数字隔离器，一正一反通道的数字隔离器也就1块钱左右

神***

他现在不是光耦速度的问题，他是他的原理图彻底错误，必须改线路
先用

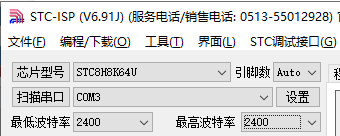

最高最低都是2400来测，USB转串口可以用 STC的 STC-USB Link1D
===不要用自己误差都很大的 简易 USB转串口

200*年，经过光耦下载的客人还是有一些的

wjhh***

2023年了，仍然在用着光耦隔离。以前没留意这些，多年的T410笔记本上唯一串口不知怎么的莫名奇妙坏了！心疼至极。过后仔细检查推测是T410插着220电源适配器，串口接着单片机，示波器、信号发生器之类往单片机戳来戳去，而接了220V市电的都有X电容Y电容，火线零线、二脚三脚插头接地PE...或者还不知道的原因烧坏了串口。自此以后光耦隔离就没有离开过串口和USB转串口。最近试用新的STC的USB直接下载、通信，第一是不用常规220V电源改用锂电池供电，电气“悬空”；第二忍住手不用示波器...。

wjhh***

wjhh***

发了二次回复给楼主，里面包含有链接网址，第一次要"等待审核"第二次没有反应，都没看到发出来。这是触犯了规矩?  非常抱歉,以后会注意的。

wjhh***

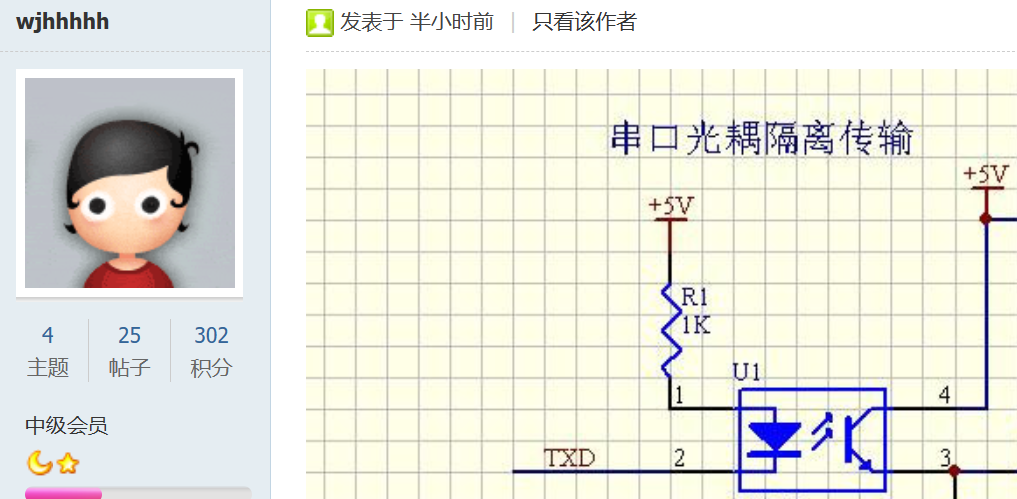

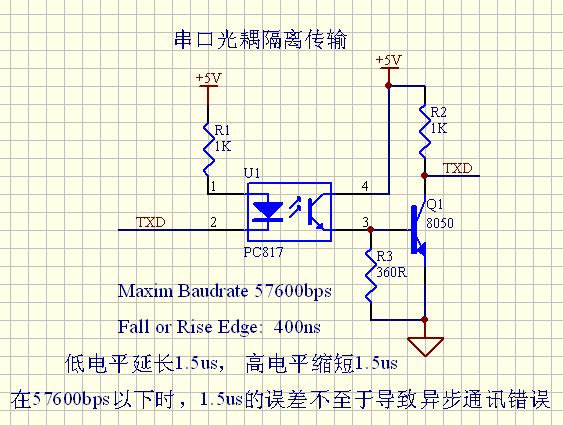

这个电路是多年前大虾电子网里老手高手COODY先生发的,简单实用可靠价廉易作，那位先生真是个神人天才。(肉麻一下不犯规吧)。有关这个电路的讨论请进到大虾电子里搜coody和光耦加速。

神***

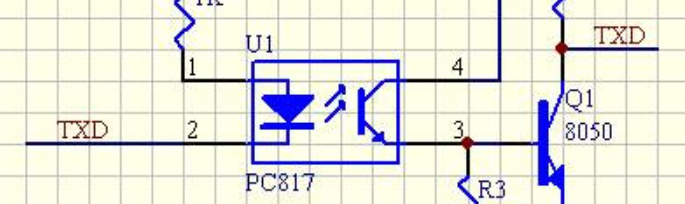

兄弟将+5V, 改成:  左边光耦+5V,   右边MCU+5V

神***

这2个TXD 改成 ？？？左边TXD是 ？ 右边TXD是 ？，兄弟你抄图抄错了，也是抄的【错的一塌糊涂】啊

神***

按我们讲的来，不要复杂化了, 先帮这老兄弟搞定 普通最廉价的光耦下载也行，
【2400, 2400】还没有不行的 ，再不行【1200，1200】！！！
先 【2400, 2400】

wjhh***

图是从大虾电子那儿复制粘贴过来的,有错,不规范不标准。如果正沉陷在串口隔离就会看明白工作过程，自我纠正啦。
