立创开源【最简 USB 转 双串口】@8H2K08U-45I-SOP16

神***

参考下图，将 STC89C52RC的 外部复位 / 外部晶振 接上

BeHa***

不知道还有没有人关注这个极简下载器 :-(

特地制了板，连续焊了 2 套，很遗憾，只能转换出来 2 个串口，无法给其他单片机下载。

具体来说，下载了STC-ISP软件的“编程”选项卡的“制作USB-2UART控制芯片(2)”的程序，完了，
确实有 2 个串口（COM10 ~ COM11），但是把制作的下载器用于给其他单片机下载程序时
（就像STC-USB Link1D那样），遇到通信超时的错误；
查阅本论坛，发现本篇帖子，又下载了例程A1的hex文件。
同样地，下载完之后，STc-ISP软件识别出来 2 个串口，但是给其他单片机下载时，也遇到通信超时的问题。

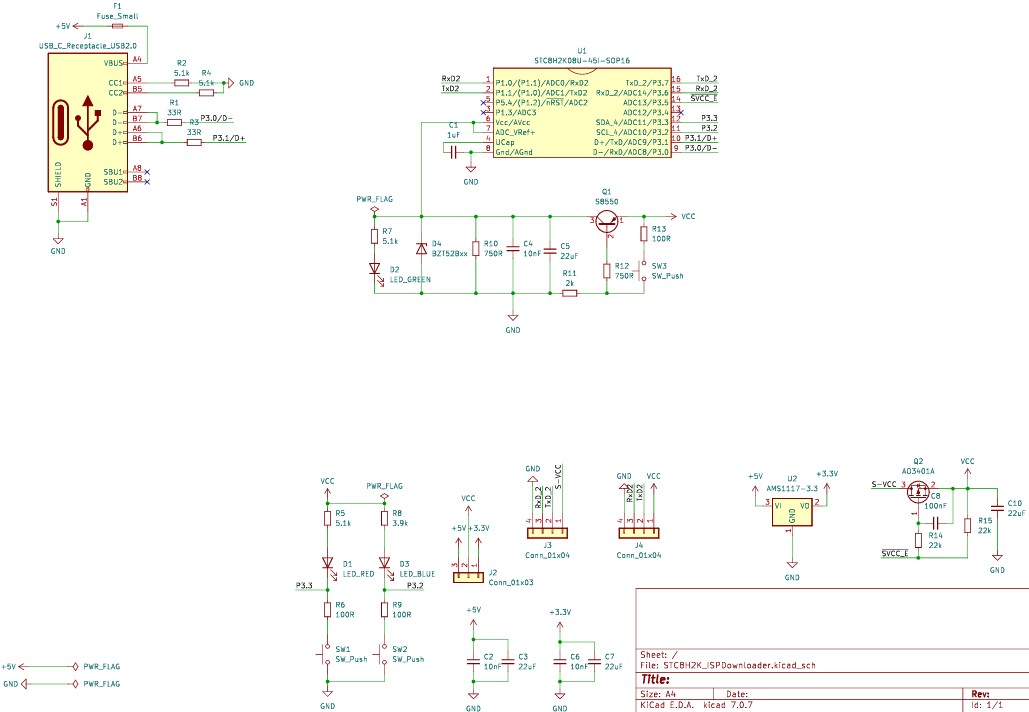

以下是原理图：

神***

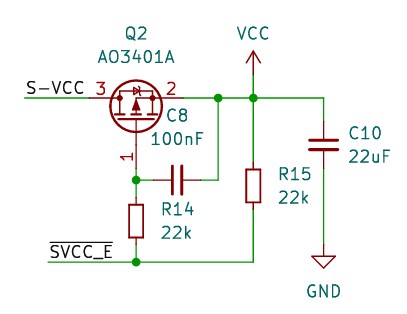

这个 R14/22K 改成 1K，测试下

BeHa***

改了，问题依旧

神***

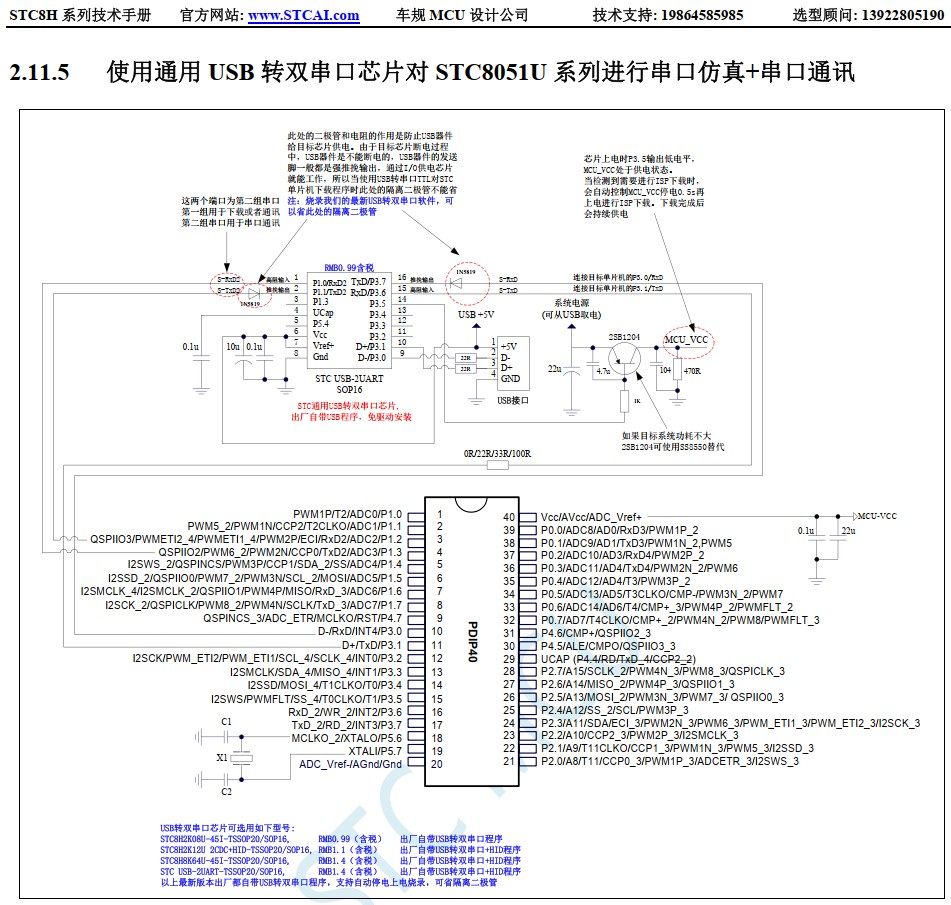

你把你原理图调整到和官方下图的布局一样，
然后比对下，哪些地方不一致


这个 R9/22K 先用 1K测试

BeHa***

感谢提醒，
改成1K之后，点击下载按钮之后，手动按下 P3.2 按键（快速地短按），即可实现给其他mcu下载的功能 :-)
试了另一套没有修改的（没有把原图R9位置的电阻从22k改成1k），也是可以的。

神***

BeHa*** 发表于 2024-6-25 03:26
感谢提醒，
改成1K之后，点击下载按钮之后，手动按下 P3.2 按键（快速地短按），即可实现给其他mcu下载的功 ...

您是说
我们原理图没错
R9=20K/1K 都可以

BeHa***

神*** 发表于 2024-6-25 07:42
您是说
我们原理图没错
R9=20K/1K 都可以

都可以。
使用体验的话，首选STC-USB Link1D。

vb2***

BeHa*** 发表于 2024-6-26 01:25
都可以。
使用体验的话，首选STC-USB Link1D。

可以的，不用那个放电电阻也行
我都试了
但是用官方软件的那个制作CDC的不能自动下载。要下载范例里面的A1才可以实现自动下载
本来以为6.94F更新了.估计要等到6.94G才可以更新了
下个版本应该就没有这些问题了

duro***

神*** 发表于 2024-1-3 10:19
延伸阅读：【一箭双雕之USB转双串口, 10Mbps】

官方的80个例子中，竟然没有你的17，A0，A1 是不是？ 你自己写的么？
