立创开源【最简 USB 转 双串口】@8H2K08U-45I-SOP16

later***

学习了，抽空要自己做一个。

reng***

神*** 发表于 2024-1-3 10:14
谁帮在立创做个【STC最简USB转双串口，10Mbps, 省隔离二极管】
===RMB0.99-STC8H2K08U-45I-SOP16/TSSOP20

板子尺寸啥的不知道，下单没法选择呢

神***

STC最简 USB转双串口，10Mbps,
RMB0.99, STC8H2K08U-45MHz-SOP16
全自动下载烧录，帮你 自动停电/上电
我们荣誉版主焊接成功，测试成功

yef***

神*** 发表于 2024-1-12 16:07
网友 立创版 即将开源作品

立创开源，【STC最简 USB 转 双串口】
@STC8H2K08U-45MHz-SOP16，RMB0.99
===1,   简洁而强大，10Mbps ! 已 软件 / 硬件 测试成功
===2，方便焊接，元器件在同一面, USB-MCU 用 SOP16 封装， 不需要隔离二极管
===3，USB-MCU 能自己反复升级更新程序，带下载按钮，更新程序不用插拔USB
===4，GND, S-TxD1, S-RxD1, S-VCC/受程序控制对外供电,
                        S-TxD2, S-RxD2, VCC/永远对外供电
               输出电源可跳线选择 3.3V/5V，程序支持【P3.2按键】控制 对外电源输出
===5，电源开关用最便宜的 MOS 管，RMB0.04
===6，多余的管脚对外引出，不焊, 支持 OLED12864, I2C/SPI接口
===7，可当作USB开发板使用，兼容STC官方源程序例程
RMB0.99的USB型MCU, STC8H2K08U-45MHz-SOP16，TSSOP20

https://oshwhub.com/yefeng88/stc-zui-jian-usb-zhuan-shuang-chuan-kou

yef***

reng*** 发表于 2024-1-15 16:26
板子尺寸啥的不知道，下单没法选择呢

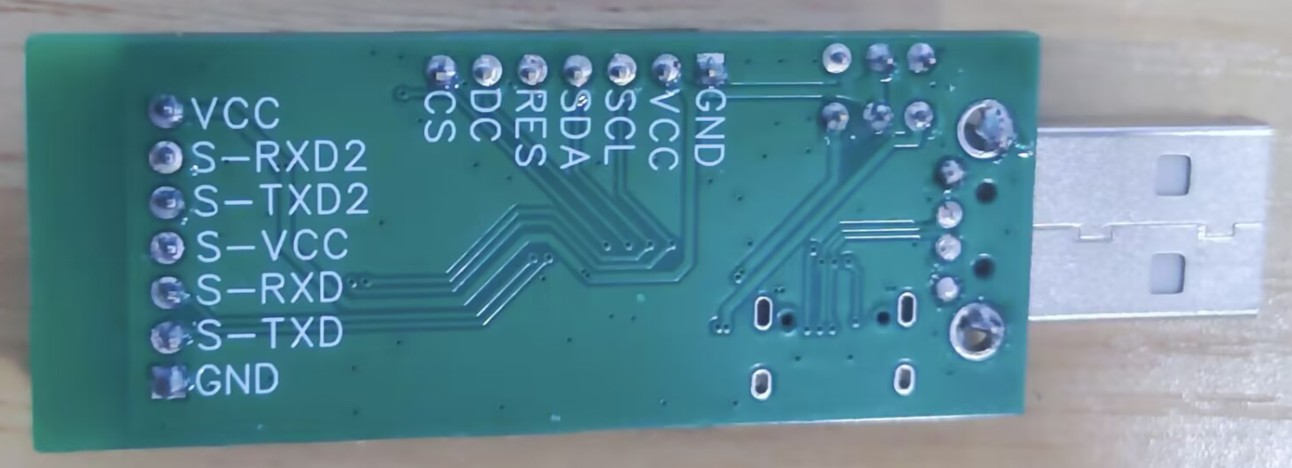

STC 最简单的  USB转双串口工具，可以给其它STC单片机当作下载器使用
===或当 通用 USB 转 双串口

SOP16封装，容易焊接
输出电源可选3.3v/5v，支持K1按钮手动控制
可当作usb开发板使用，兼容STC官方源程序例程
带OLED显示屏接口，支持4线i2c接口，7线spi接口两种类型的屏幕
带有程序更新下载按钮，可以不用拔下usb实现程序的更新



立创商城每个月送2张优惠券，可以免费打pcb；

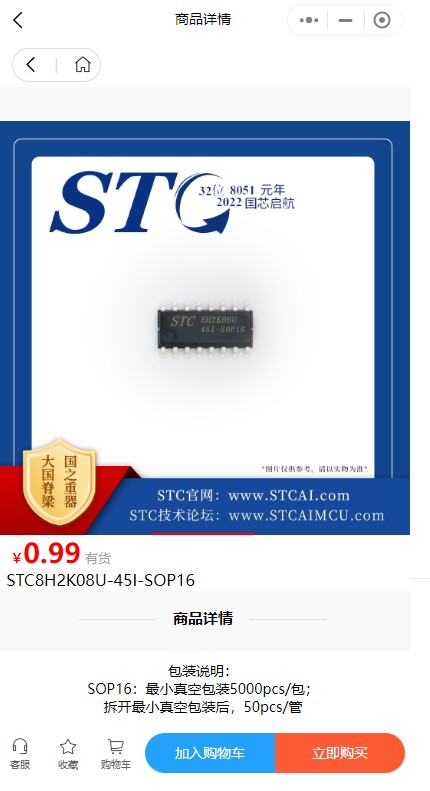

元器件在淘宝买，【主控 RMB0.99, MOS管 RMB0.04】；
主控可以直接找 原厂申请【免费+包邮送】申请样品 ；

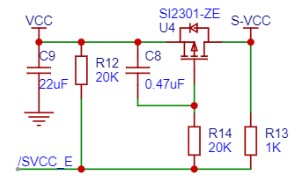

上图的 R13不焊 !  不需要
R13是接地的放电电阻而已，正好不需要
R13 下端接 GND, 不是接 /SVCC_E

如下图所示：

reng***

yef*** 发表于 2024-1-16 10:01
立创商城每个月送2张优惠券，可以免费打pcb，元器件在淘宝买，不超过10元，主控可以直接找代理免费包邮申 ...

我在下单过程中那个板子尺寸不知道，这个帖子里只有gerbera文件，我不知道怎么获取板子尺寸。

yef***

reng*** 发表于 2024-1-16 10:20
我在下单过程中那个板子尺寸不知道，这个帖子里只有gerbera文件，我不知道怎么获取板子尺寸。 ...

立创eda有限制，他们为了推广他们的eda软件，其它eda产出的gerber文件在他们平台，不能使用优惠券享受优惠，
我那个尺寸是：5.7cm x 2.29cm

reng***

yef*** 发表于 2024-1-16 10:29
立创eda有限制，他们为了推广他们的eda软件，其它eda产出的gerber文件在他们平台，不能使用优惠券享受优惠 ...

这个帖子里的GERBER文件的板子尺寸就是你这个是吧？

yef***

reng*** 发表于 2024-1-16 10:36
这个帖子里的GERBER文件的板子尺寸就是你这个是吧？

不是，帖子里的是stc官方的，开源的那个不需要gerber，可以直接下单

神***

STC8H2K08U-45MHz-SOP16/TSSOP20,  【免费+包邮 送】
