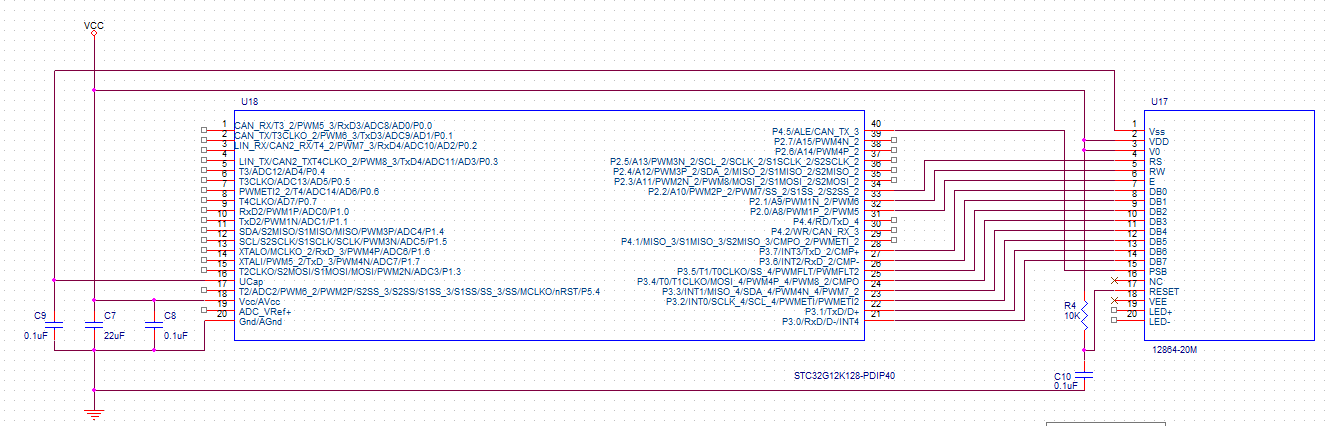

各位大佬，12864的说明手册里有个vee是-10V这个咋弄呢？

duro***

晓*** 发表于 2024-5-23 21:32
有些基于ST7920的屏幕模块背面自带调节电位器，可以用你这种接法，如果不带电位器就按三楼的接法。 ...

复位引脚是不是得需要处理一下？这也是看说明文档是这么搞。可是reset应该是高电平复位，这走线却像低电平复位。   我记得高电平复位是指先高后低。看这接法明显是先低后高。我也是糊涂了。

晓***

duro*** 发表于 2024-5-23 21:59
复位引脚是不是得需要处理一下？这也是看说明文档是这么搞。可是reset应该是高电平复位，这走线却像低电平 ...

低电平复位

angm***

你的12864接线不对。第3脚要接电位器。

angm***

你的DB0-DB7接线随便接。你的驱动软件写的有点困难。

duro***

angm*** 发表于 2024-5-24 00:38
你的12864接线不对。第3脚要接电位器。

那vee脚和第三脚的区别是啥？我发现说明书根本就没说这vee脚。

duro***

VCC：C=circuit 表示电路的意思,即接入电路的电压;
VDD：D=device 表示器件的意思,即器件内部的工作电压;
VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。
Vcc 来源于集电极电源电压,CollectorVoltage,一般用于双极型晶体管,PNP 管时为负电源电压,有时也标成 -Vcc,NPN 管时为正电压。
Vdd 来源于漏极电源电压,DrainVoltage,用于 MOS 晶体管电路,一般指正电源 . 因为很少单独用 PMOS 晶体管,所以在 CMOS 电路中 Vdd 经常接在 PMOS 管的源极上。
Vss 源极电源电压,在 CMOS 电路中指负电源,在单电源时指零伏或接地。
Vee 发射极电源电压,EmitterVoltage,一般用于 ECL(Emitter Coupled Logic ) 电路的负电源电压。
Vbb 基极电源电压,用于双极晶体管的共基电路。
一般来说 VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源。

angm***

duro*** 发表于 2024-5-24 09:11
那vee脚和第三脚的区别是啥？我发现说明书根本就没说这vee脚。

管脚号  3        V0            -         对比度（亮度）调整
管脚号 18        VOUT        H/L        LCD 驱动电压输出端 LCD倍压输出 Vee

管脚号 18        VOUT  就是Vee。

对比度： V0外部调节或内部固定对比度

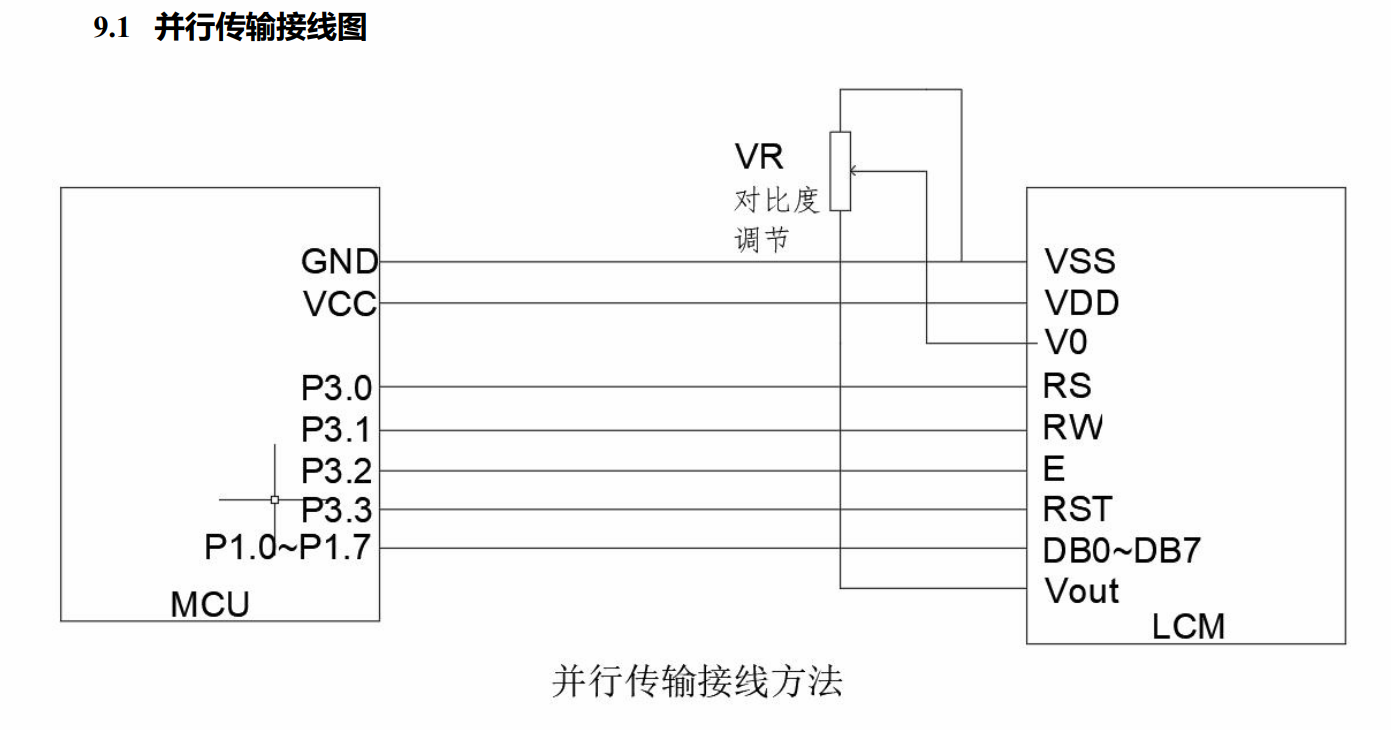

V0是可以用来调节模块对比度的，接三脚可调电阻，V0接中间脚，两边分别接VEE和VSS,就可以调节模块对比度了。

duro***

V0是指驱动电压输入端；VEE是指驱动电压输出端；VEE是带有-10V的负压！如果冒烟了的话，应该是你的负压烧了，那屏什么也不显示了，只有背光亮！出现这原因是你的主板也带了负压！因为屏和主板只能有一处带负压！
实际工作电压是多少？那就看你自己的电压了；如果屏是5V；你的单片机也要5V，前提是只能供给屏，那它的工作电压也是5V；如果是3.3V，同理！
还有V0和VEE到底是怎么工作的，实际工作电压是多少呢？和你的屏部分开始冒烟，没什么关系！
冒烟的原因就是你的负压烧了，屏坏了；换个负压芯片就好了

angm***

duro*** 发表于 2024-5-24 09:55
V0是指驱动电压输入端；VEE是指驱动电压输出端；VEE是带有-10V的负压！如果冒烟了的话，应该是你的负压烧了 ...

不是所有的屏都会用负压，有的屏他不用负压，所以VOUT输出就是7V (LCD倍压输出)。

duro***

angmall 发表于 2024-5-24 10:00
不是所有的屏都会用负压，有的屏他不用负压，所以VOUT输出就是7V (LCD倍压输出)。
...

太专业了，看不懂😅。我就是想知道，不接应该不影响使用吧？它是输出引脚，我不需要它输出什么啊。就算是接我也不知道往哪里接，stc32也没位置需要接这玩意吧。
