各位大佬，12864的说明手册里有个vee是-10V这个咋弄呢？

duro***

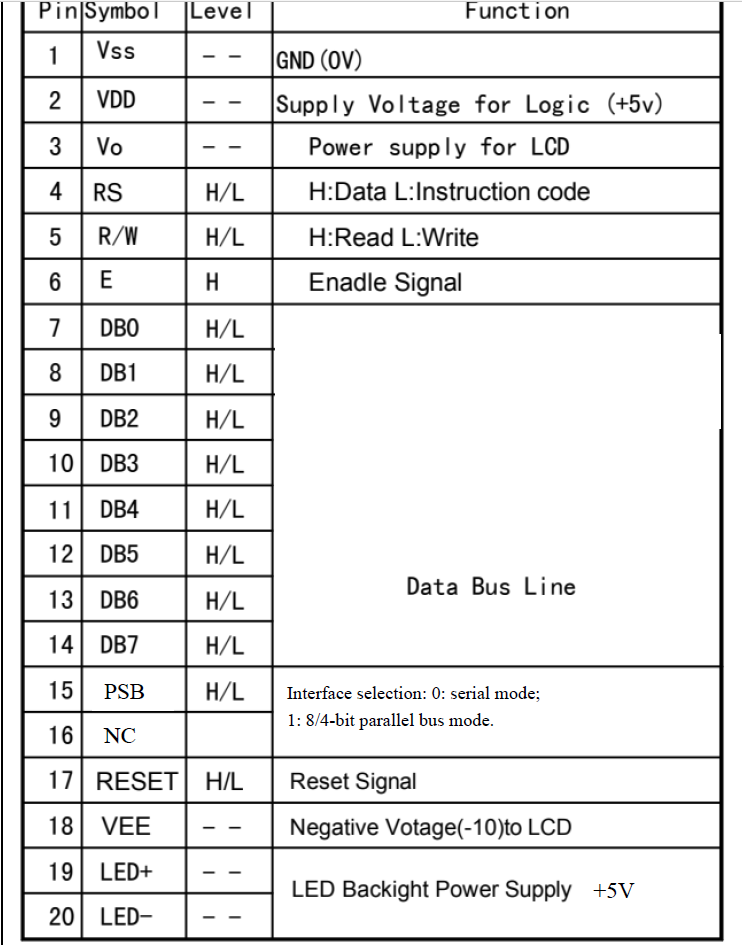

我是初学者，想把12864接到stc32上面。我看了一下文档里有个vee.这个咋接呢？


我说一下我的想法，帮忙看下对不对呢？

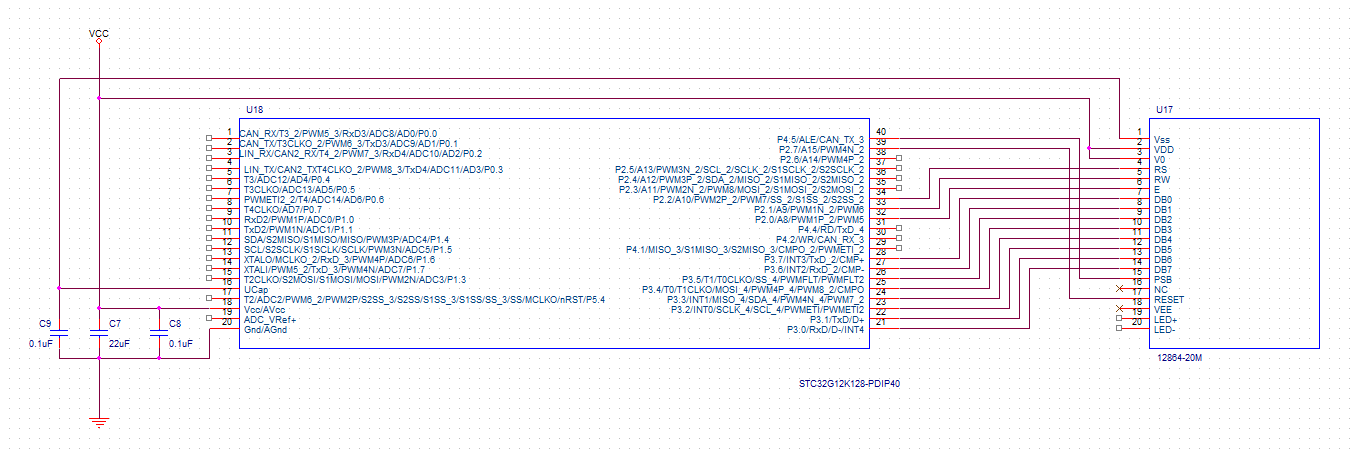

1脚接usb的负极，2，3接usb正极。4-17随便找gpio接上应该就行，18脚是负的，我不知道咋接，19脚接usb正极，20接usb的负极。这样接不会有啥问题吧？尤其是会不会烧屏的问题。

duro***

网上有人说是接电位器，我也不懂啥叫接电位器。这个不接可不可以？

duro***

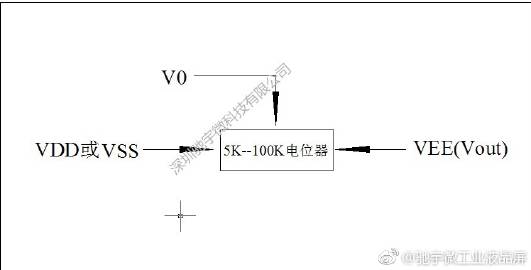

有可以看懂这幅图的吗？我看了还是不知道咋接。🥲

so***

不接看下

duro***

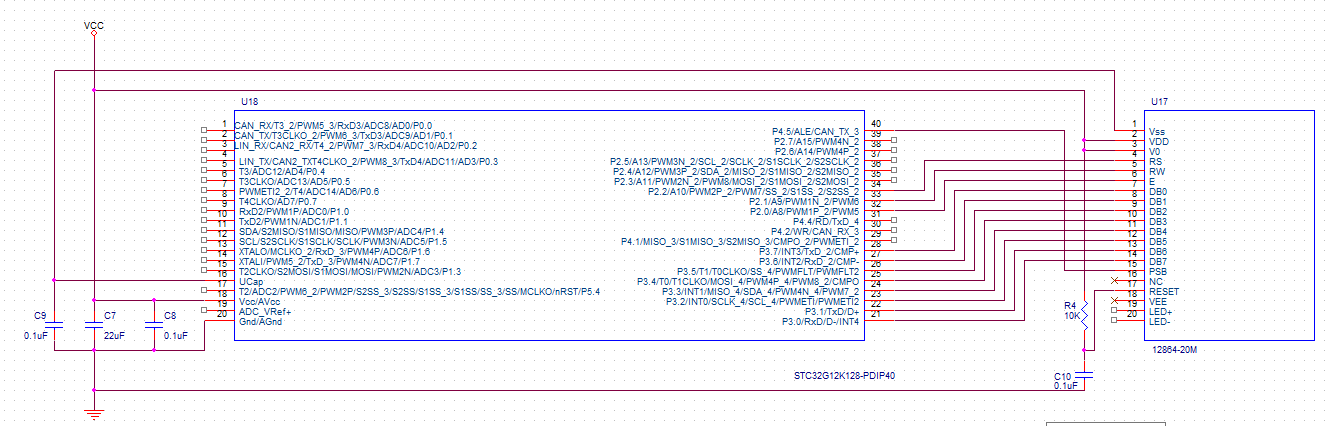

这个是我的接法，不知道会不会烧屏。

duro***

so*** 发表于 2024-5-23 19:57
不接看下

主要是没搞过，我怕烧屏。屏幕还是烧不起，太贵了。

so***

durongze 发表于 2024-5-23 21:02
主要是没搞过，我怕烧屏。屏幕还是烧不起，太贵了。

只要不是短路或大电流应该不会烧

晓***

duro*** 发表于 2024-5-23 19:32
有可以看懂这幅图的吗？我看了还是不知道咋接。🥲

没问题，就是这样接的，

晓***

duro*** 发表于 2024-5-23 21:00
这个是我的接法，不知道会不会烧屏。

有些基于ST7920的屏幕模块背面自带调节电位器，可以用你这种接法，如果不带电位器就按三楼的接法。

duro***

3楼似乎有点不完美。复位引脚要处理一下子。
