STC8H1K08 P1.2 用PWM调制周期和占空比

STC8***

void Key_Config(void)                   //按键检测
{

        if((!JS )&&(!PA5)&&(ad3_flag_green = 1))
        {
                //PWMA_config();
                P11 = 0;
    }
        else
        {
                PWMA_BKR  = 0x00;
        }


请问一下，初始化好好的，到了这一步，PWM波形就乱了。

梁***

STC8*** 发表于 2023-8-11 19:58
void Key_Config(void)                   //按键检测
{


禁止了PWM，能不乱吗？

STC8***

我程序的设想按下输出百分之五十，松手输出为0，该怎么着手。

梁***

STC8*** 发表于 2023-8-12 08:30
我程序的设想按下输出百分之五十，松手输出为0，该怎么着手。

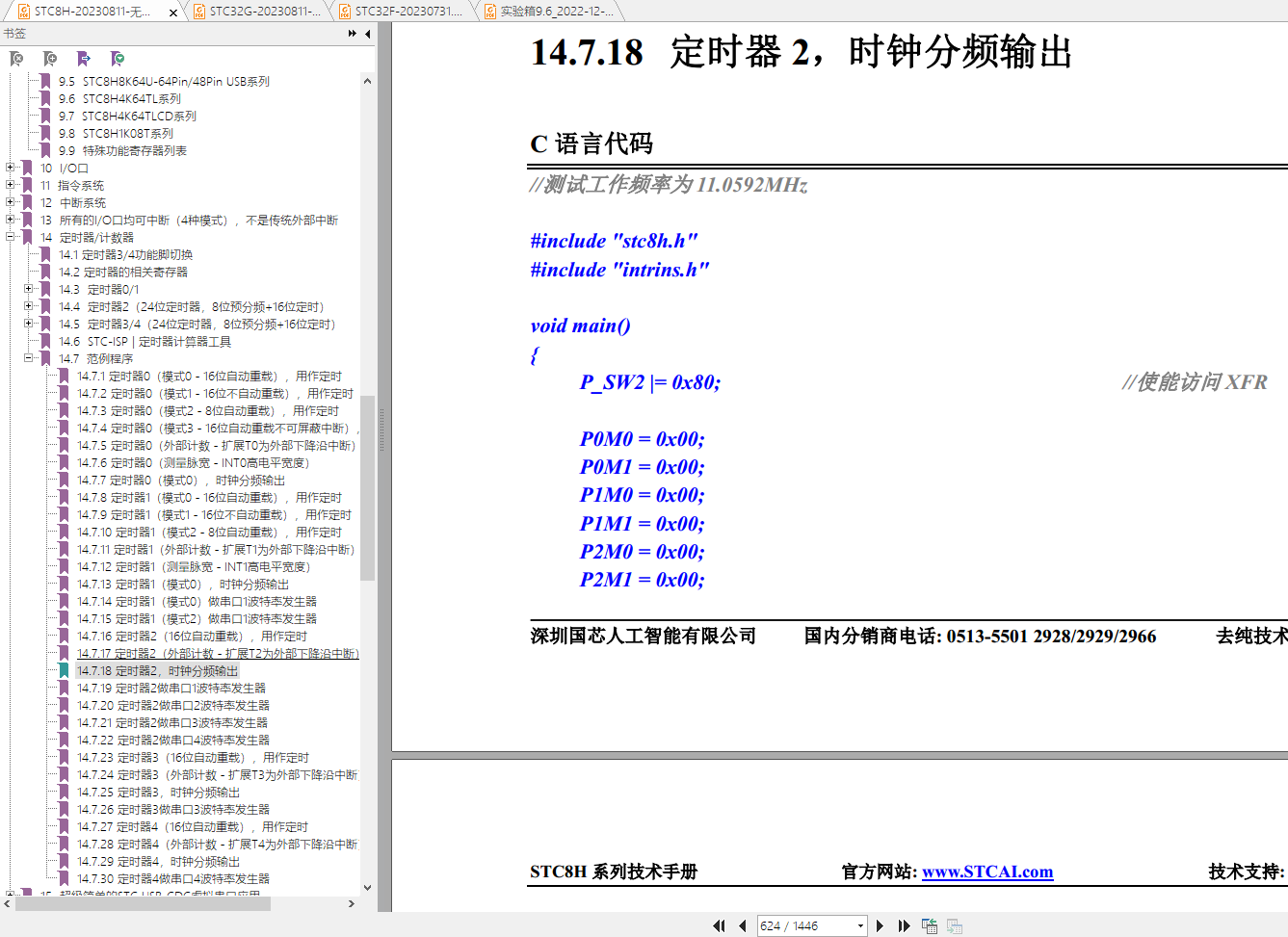

50%占空比也可以不用PWM，用定时器就可以输出。
按下设置、允许输出，松手就关闭输出，就这么简单。

神***

STC8***

void PWMA_Config(void)
{
            P_SW2 |= 0x80;
                PWMA_CCER1  = 0;
        PWMA_CCER2  = 0;
                PWMA_CCR2   = 400;
                PWMA_ARR    = 500;
        PWMA_CCMR2  = 0x68;        // 通道模式配置, PWM模式1, 预装载允许

        PWMA_CCER1 |= 0x50;        // 开启比较输出, 高电平有效
        PWMA_PS    |= (0<<2);      // 选择IO, 0:选择P1.2 P1.3, 1:选择P2.2 P2.3, 2:选择P6.2 P6.3,
        PWMA_ENO   &= ~0x08;        // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
        PWMA_BKR   |= 0x80;        // 主输出使能 相当于总开关
        PWMA_CR1    = 0x81;        // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
        PWMA_EGR    = 0x01;        // 产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值

}



void Key_Config(void)                   //按键检测
{

        if((!JS )&&(!PA5)&&(ad3_flag_green = 1))
        {
                PWMA_ENO |= 0x08;
        P11 = 0;
    }
        else
        {
                PWMA_ENO &= 0x08;
        }


        if((!JS )&&(!PA5)&&(ad3_flag_orange = 1))
        {
                PWMA_ENO |= 0x08;
                P10 = 0;
                P11 = 0;
        }
        else
        {
                PWMA_ENO &= ~0x08;
        }


        if((!JS )&&(!PA5)&&(ad3_flag_red = 1))
        {
                PWMA_ENO |= 0x08;
                P10 = 0;
        }
        else
        {
                PWMA_ENO &= ~0x08;
        }

void main()
{

                IO_init_config();
                //PWMA_Init();
                Timer0_init();
                STC8G_ADC_Iint();        //STC8G系列10位AD初始化函数

                while(1)
                {
                        Change_Led();
                        Key_Config();
                        {
                                PWMA_Config();
                        }
                }
}

这个PWM波形为什么是假的，经常在跳动

STC8***

频率在跳动，还有杂波干扰。这是怎么回事了，梁工，指导一下。

梁***

STC8*** 发表于 2023-8-12 18:21
频率在跳动，还有杂波干扰。这是怎么回事了，梁工，指导一下。

先测试我的例程“01C-PWMA-4对互补PWM输出P2口-间歇输出”，然后再移植修改。
STC8H系列-高级PWM相关程序.rar (2.02 MB, 下载次数: 101)

2023-8-13 17:00 上传

点击文件名下载附件

STC8***

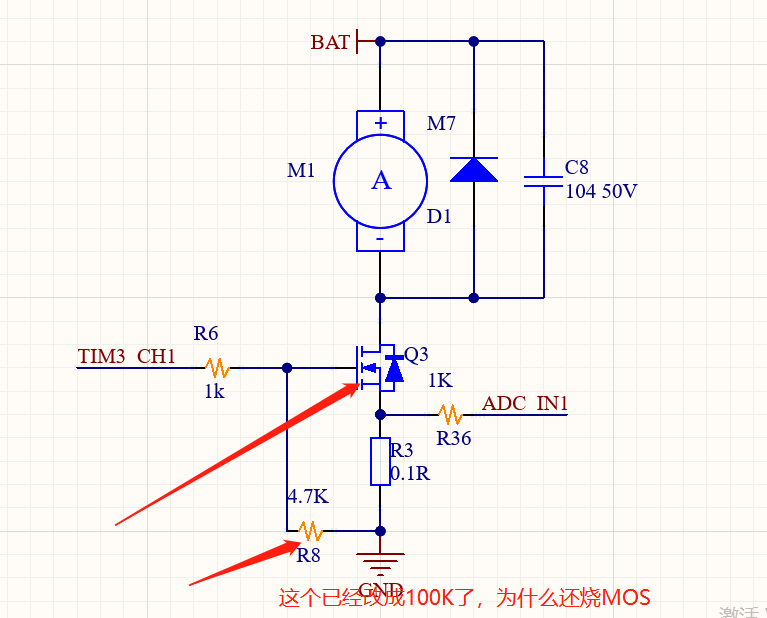

请教一下，这个MOS管怎么总是烧，50V60A的MOS，驱动24V 工作电流5A的电机，

梁***

STC8*** 发表于 2023-8-15 16:46
请教一下，这个MOS管怎么总是烧，50V60A的MOS，驱动24V 工作电流5A的电机，

GS两极并联一个12V的稳压二极管试试，应该不会再烧了。栅压要限制一下的，虽然你用的5V驱动，但是DG之间有电容的。
