8051U实验箱学习记录 | 学习打卡典范

fei2***

sr*** 发表于 2024-12-9 08:35
我搜索的别人也是建议是装在不同目录，桌面图标直接标注不同的c51\c251\ARM,昨天先装了c51和c251 ...

我后面有正确的安装方法，要装到一起
在13楼
https://www.stcaimcu.com/forum.p ... 2387&pid=127373

fei2***

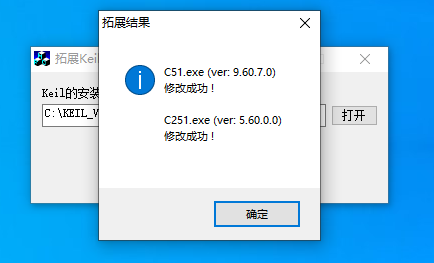

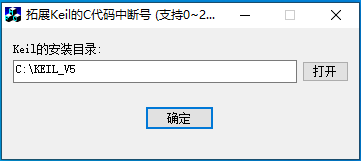

下载中断扩展插件

这样就好了

再来回顾一下开发环境的搭建

1.安装keil软件，C51 C251 ARM(好像是管STM32系列的)

2.注册机激活keil，要分3次激活，分别为C51 C251 ARM

3.下载ISP 软件，添加芯片包

4.下载keil扩展中断号的软件

也就这些吧

fei2***

下载第一个程序到实验箱

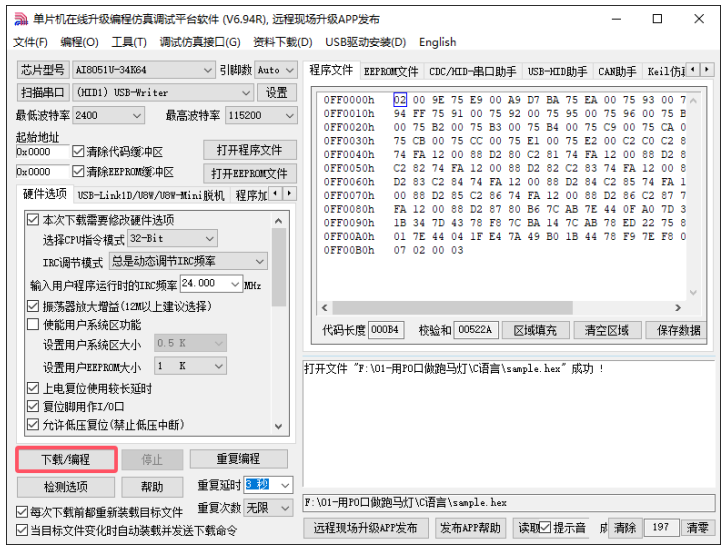

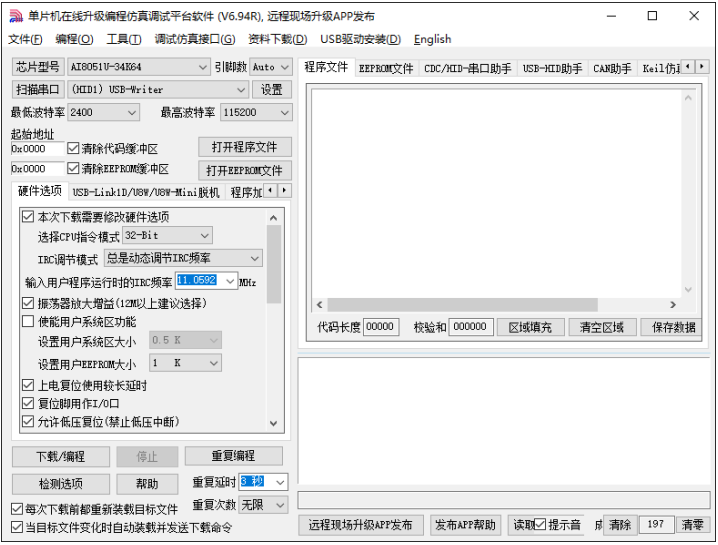

首先使用 USB 线将实验箱与电脑正确连接，然后打开 AIapp-ISP-v6.94R 或以上版本。

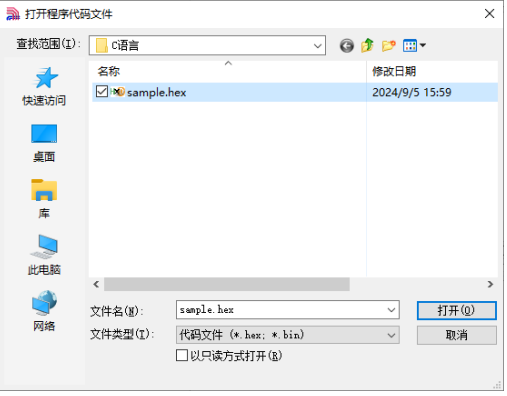

在上面的界面中，下面几点需要注意： 1、 单片机型号选择“AI8051U-34K64”。 2、 实验箱 使用硬件 USB 接口下载。进入 USB 下载模式需要先按住实验箱上的 P3.2/INT0 按键（P32 接地），然后按一下 ON/OFF 电源按键 / 断电，接着松开 ON/OFF 电源按键 / 上电，最后可松开。 P3.2/INT0 按键。正常情况下就能识别出“(HID1) USB Writer”设备。 点击界面中的“打开程序文件”按钮，在出现的打开程序代码文件的对话框中选择需要 下载的文件。

文件正确打开后，点击界面中的“下载 / 编程”按钮开始下载代码

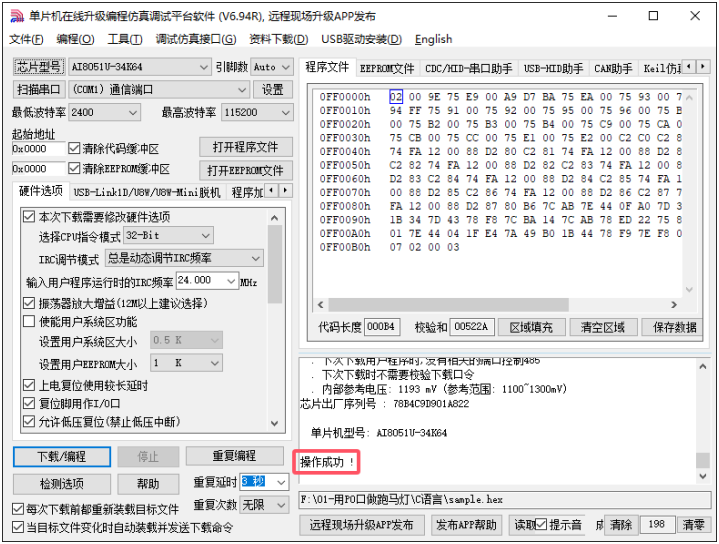

下载成功，会出现如下画面:

fei2***

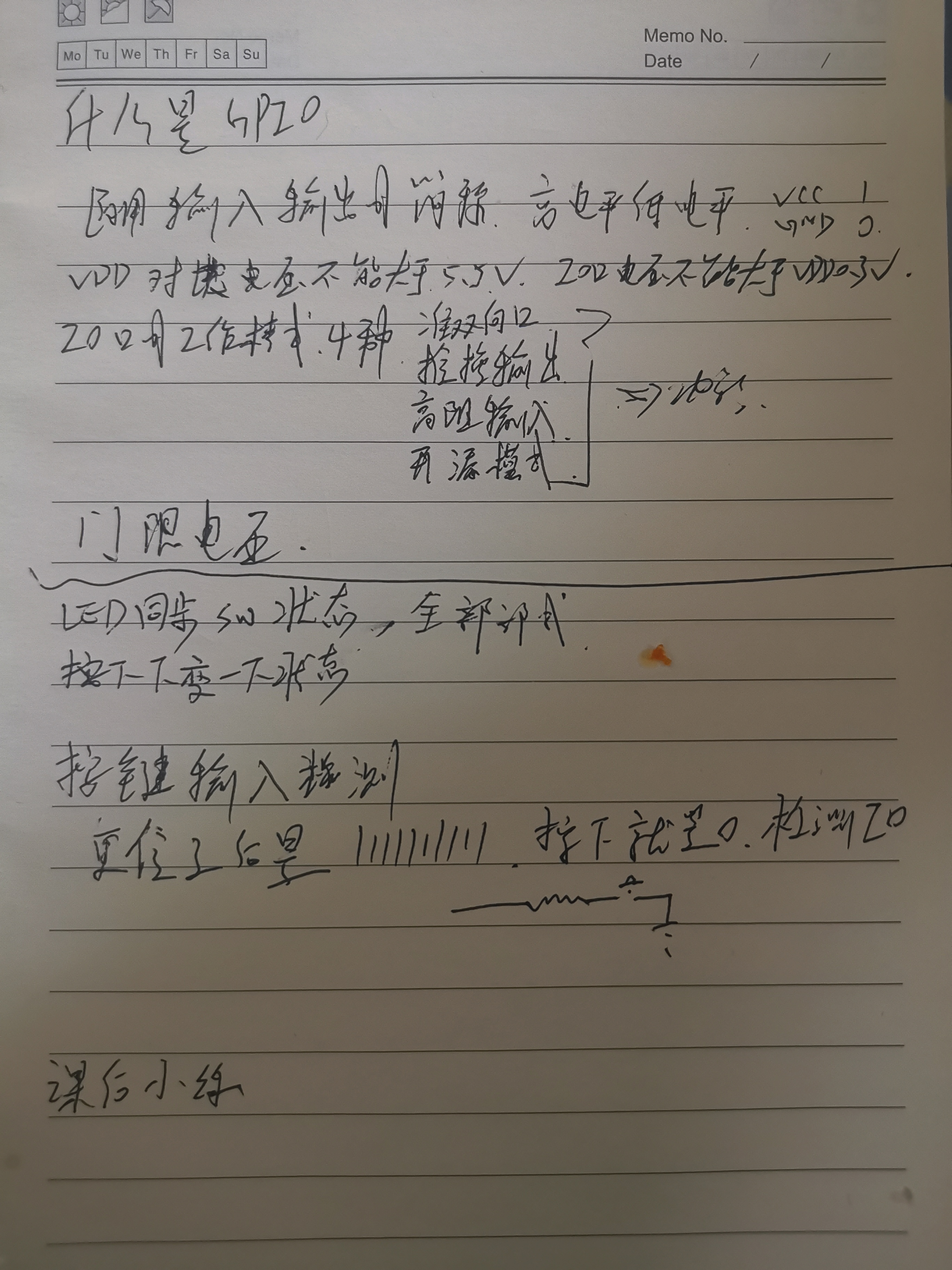

刚刚边吃饺子边学完了第6集
共3部分内容
1什么是gpio
2按键输入检测
3课后小练

sr***

fei2*** 发表于 2024-12-9 18:47
我后面有正确的安装方法，要装到一起
在13楼
https://www.stcaimcu.com/forum.php?mod=redirect&goto=fin ...

谢谢，我刚刚也安装三个在一个文件夹成功了（虽然不会用），可能以前安装有误。还有就是注册的时候必须要管理员权限打开keil。也可能以前我没注意这个信息，误认为注册失败。

fei2***

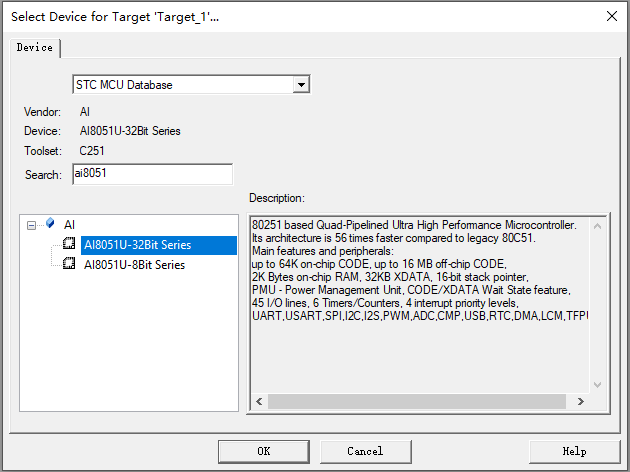

新建工程

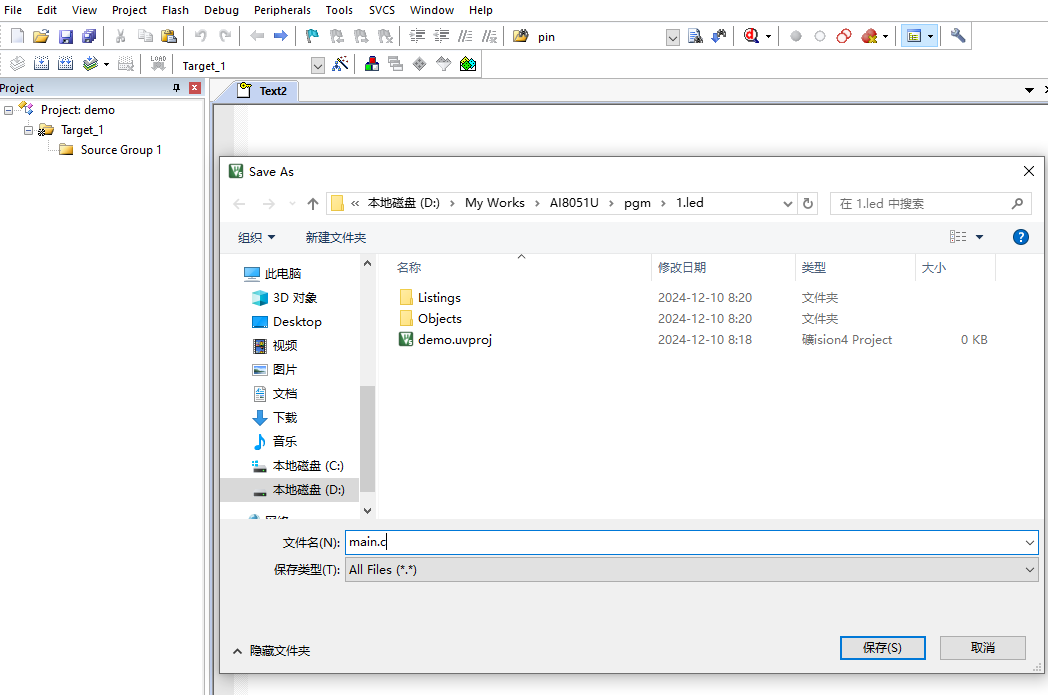

新建一个文件保存为main.c文件在工程目录下面

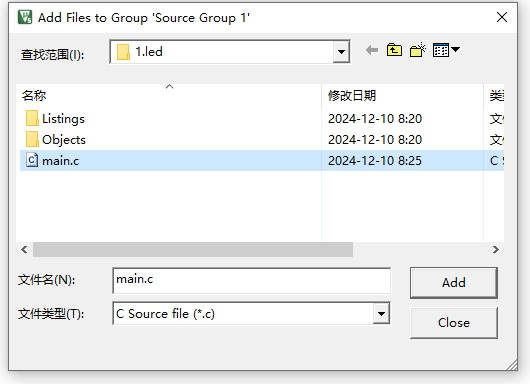

将刚刚新建的main.c文件添加到工程里面（点一下add就好了）

fei2***

设置项目1（CPU 模式选择Source模式）

如下图所示，在“Target1”所在的图标点击鼠标右键，并选择“Options for Target ' Target 1'...”

在弹出的“Options for Target ' Target 1'”窗口中选择“Target”选项页，在“CPU Mode”的下拉选项中选 择“Source (251 Native)”

80251 的指令模式有“Binary”和“Source”两种模式，Ai8051U 系列目前只支持“Source”模式 由于 Ai8051 U 系列 单片机在中断中的压栈和出栈都是 4 字节模式，建议“ 4 Byte Interrupt Frame Size ”选 项也打上钩

设置项目 2（“Memory Model”选择 XSmall 模式）

在“Memory Model”的下拉选项中选择“XSmall: ...”模式。80251 的存储器模式，在 Keil 环境下有如下 图所示的 5 种模式：

设置项目 3（“Code Rom Size”选择 Large 或者 Huge 模
式）

在“Code Rom Size”的下拉选项中选择“Large: ...”或者“Huge: ...”模式 80251 的代码大小模式，在 Keil 环境下有如下图所示的 5 种模式：

设置项目 4（超 64K 代码的相关设置）

如果代码大小在 64K 以内，选择“Large”模式即可。若代码大小超过 64K，则需要选择“Huge” 模式，并需要保证单个函数以及单个文件的代码大小必须在 64K 字节以内，并且单个表格的数据量也必 须在 64K 字节以内。同时还需要作如下图所示的设置：---这一项暂时选择Large ROM 不填

设置项目 5（HEX 文件格式设置）

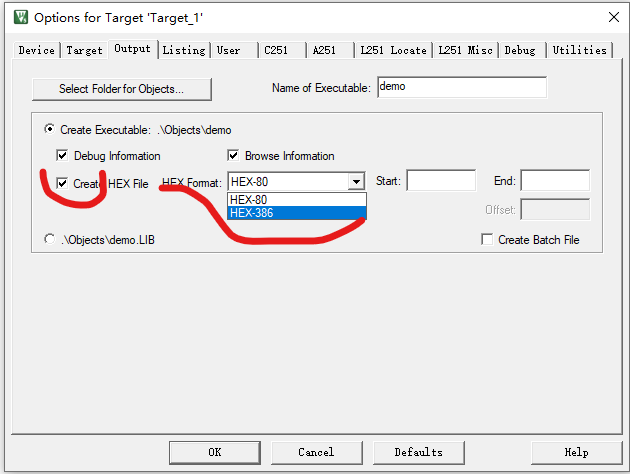

“Options for Target ' Target 1'”窗口中选择“Output”选项页，勾选其中的“Create HEX File”选项。若 程序空间超过 64K，则“HEX format”必须选择“HEX-386”模式，只有程序空间在 64K 以内，“HEX format”才可选择 “HEX-80”模式；---这一项暂时选择HEX-80

完成上面的设置后，鼠标单击如下图所示的编译按钮，如果代码没有错误，即可生成 HEX 文件

fei2***

添加头文件，编写一个最简单的工程

c 语言中 include 用法
#include 命令是预处理命令的一种，预处理命令可以将别的源代码内容插入到所指定的位置。 有两种方式可以指定插入头文件：
#include <文件名.h>

#include "文件名.h"
使用尖括号< >和双引号" "的区别在于头文件的搜索路径不同： 使用尖括号< >，编译器会到系统路径下查找头文件；
使用双引号" "，编译器首先在当前目录下查找头文件，如果没有找到，再到系统路径下查找。

这里我们将头文件放到程序根目录下使用双引号来引用头文件

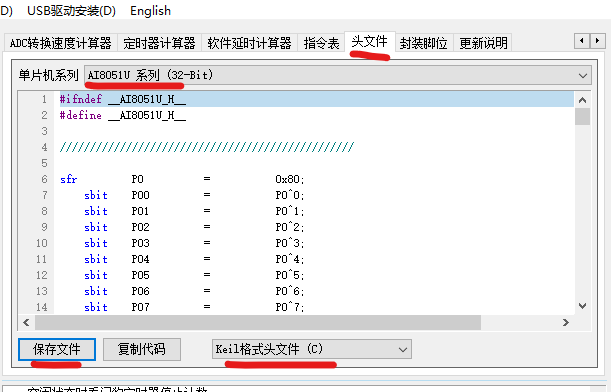

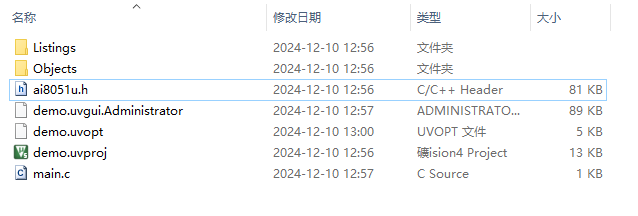

将下载下来的ai8051u.h文件复制到程序根目录下,并编写代码

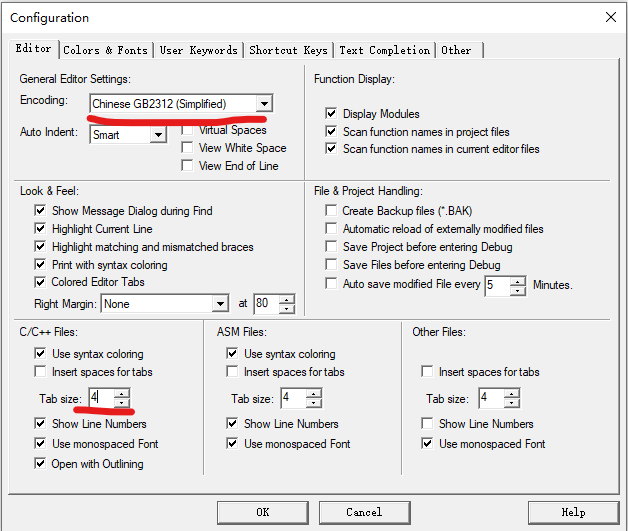

修改一下代码编码格式和tab缩进

fei2***

点亮一个led的代码

#include "ai8051u.h"

void main(void)
{
//下面4行为配置IO口工作模式
P0M0=0x00;
P0M1=0x00;
P4M0=0x00;
P4M1=0x00;
while(1)
{
//这里面写代码
P40=0;
P00=0;
}
}

13.2 配置 I/O 口
每个 I/O 的配置都需要使用两个寄存器进行设置。

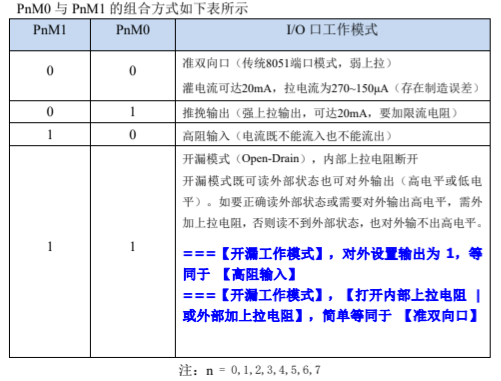

以 P0 口为例，配置 P0 口需要使用 P0M0 和 P0M1 两个寄存器进行配置，如下图所示：
即 P0M0 的第 0 位和 P0M1 的第 0 位组合起来配置 P0.0 口的模式 即 P0M0 的第 1 位和 P0M1 的第 1 位组合起来配置 P0.1 口的模式 其他所有 I/O 的配置都与此类似。

注意：
0 0 准双向口（传统8051端口模式，弱上拉）
灌电流可达20mA，拉电流为270~150μA（存在制造误差）
0 1 推挽输出（强上拉输出，可达20mA，要加限流电阻） 1 0 高阻输入（电流既不能流入也不能流出）
1 1
开漏模式（Open-Drain），内部上拉电阻断开 开漏模式既可读外部状态也可对外输出（高电平或低电 平）。如要正确读外部状态或需要对外输出高电平，需外 加上拉电阻，否则读不到外部状态，也对外输不出高电平。
===【开漏工作模式】，对外设置输出为 1，等 同于 【高阻输入】
===【开漏工作模式】，【打开内部上拉电阻 | 或外部加上拉电阻】，简单等同于 【准双向口】
注：n = 0,1,2,3,4,5,6,7
虽然每个 I/O 口在弱上拉（准双向口）/强推挽输出/开漏模式时都能承受 20mA 的灌电流（还是要加限流 电阻，如 1K、560Ω、472Ω 等），在强推挽输出时能输出 20mA 的拉电流（也要加限流电阻），但整个芯片 的工作电流推荐不要超过 90mA，即从 VCC 流入的电流建议不要超过 90mA，从 GND 流出电流建议不要超过 90mA，整体流入/流出电流建议都不要超过 90mA。

fei2***

下面代码为点亮第一个LED 的代码

#include "ai8051u.h"

void main(void)
{
	//下面4行为配置IO口工作模式
	P0M0=0x00;
	P0M1=0x00;
	P4M0=0x00;
	P4M1=0x00;
	while(1)
	{
		//这里面写代码
		P40=0;
		P00=0;
	}
}
