本人为电子爱好者，之前玩过STC89S52，都是自己一点一点摸索的，没有系统的学习过；

借此免费实验箱活动还有视频教程来记录自己的学习过程。

由于是在公司，不方便看视频，相信还有不少朋友也有这样的困扰，所以计划将视频内容整理为文档，方便他人的同时也当作整理笔记了。

第一集 序言

哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前

8051U强在哪里？

1.屏幕显示和视频播放（flash编程器）

2.IIS录放音

3.PWM_DMA

4.频谱分析仪（上位机）

5.手写计算器

6.QSPI,PWM移相，硬件乘除，单精度浮点

Ai8051U-LQFP48  比普通 M0/M3，比 32F103C8T6 强太多的地方：
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM， DMA 支持 外设直接到外设，P2P
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

手册：AI8051U.pdf

wlh***

这个不错 支持 现在论坛支持md了 比较看好你

fei2***

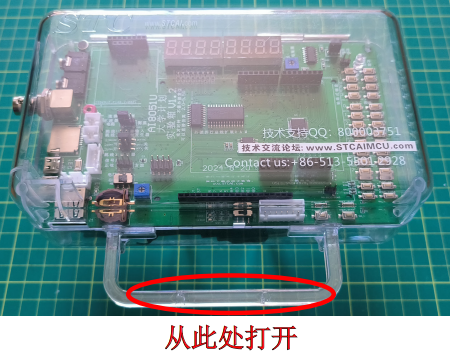

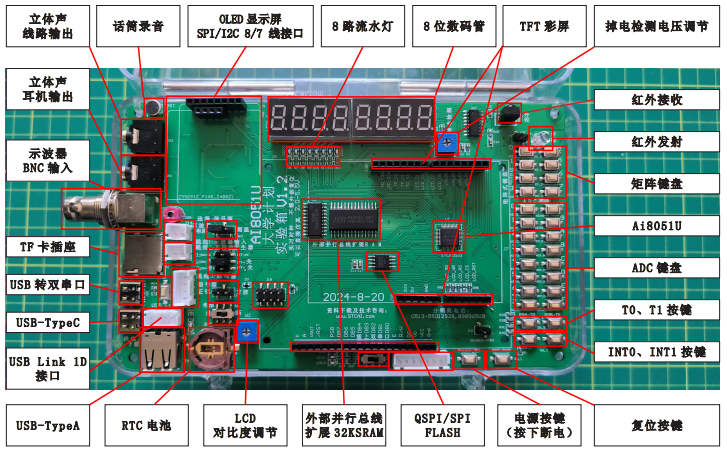

一 实验箱外观图

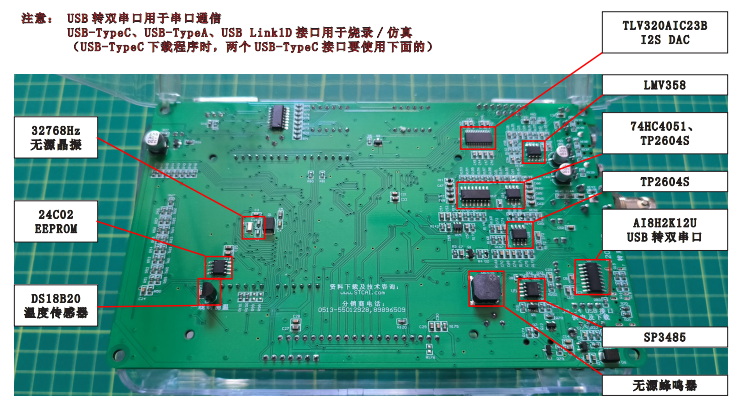

二 实验箱布局图

在此，需要对“电源按键”进行说明 按住此按键时主控芯片断电，松开此按键时主控芯片会重新上电而进行上电复位。 对于 Ai 单片机，要想进行 ISP 下载，则必须是在 MCU 上电或复位时接收到握手命令才会开 始执行 ISP 程序，所以下载程序到实验箱的正确步骤为： 1、 使用 USB 线将实验箱与电脑进行连接 2、 打开 AIapp-ISP-v6.94R 下载软件 3、 选择单片机型号为“AI8051U-34K64”，打开需要下载的用户程序 4、 实验箱使用硬件 USB 接口下载。进入 USB 下载模式需要先按住实验箱上的 P3.2/ INT0 按键 / 接地，然后按一下 ON/OFF 电源按键 / 断电，接着松开 ON/OFF 电源按键 /上电，最后可松开 P3.2/ INT0 按键。正常情况下就能识别出“STC USB Writer (HID1)” 设备 5、 点击 STC-ISP 下载软件中的“下载 / 编程”按钮 当用户使用硬件 USB 对 AI8051U 芯片进行 ISP 下载时，不支持调节内部 IRC 的频率，但是可 选择出厂时内部预置的多种高精准 IRC 时钟频率（分别是 5.5296M、6M、11.0592M、12M、 18.432M、20M、22.1184M、24M、27M、30M、33.1776M、35M、36.864M、40M、44.2368M、 45.1584M），不同的系列可能不一样，具体以下载软件的频率列表为准。 也就是下载时用户只能从频率下拉列表中选择其中之一，而不支持手动输入其他频率，使用 串口下载则可以输入 4M ～ 45.5M 之间的任意频率。

三 下载程序到实验箱

首先使用 USB 线将实验箱与电脑正确连接，然后打开 AIapp-ISP-v6.94R 或以上版本。

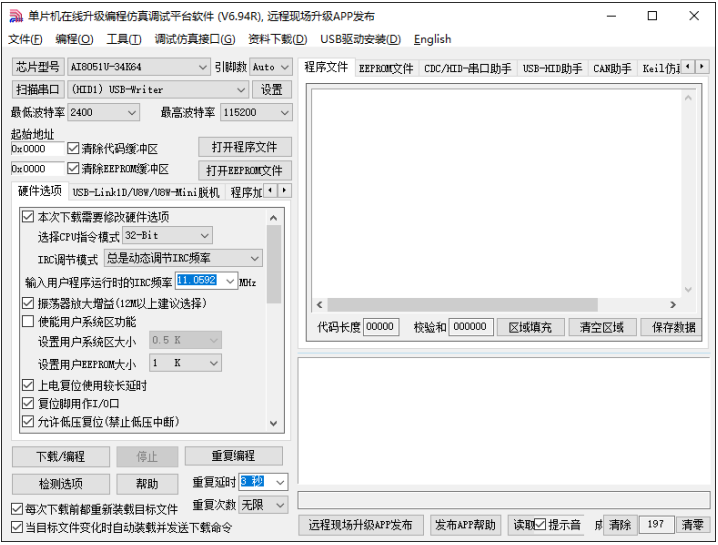

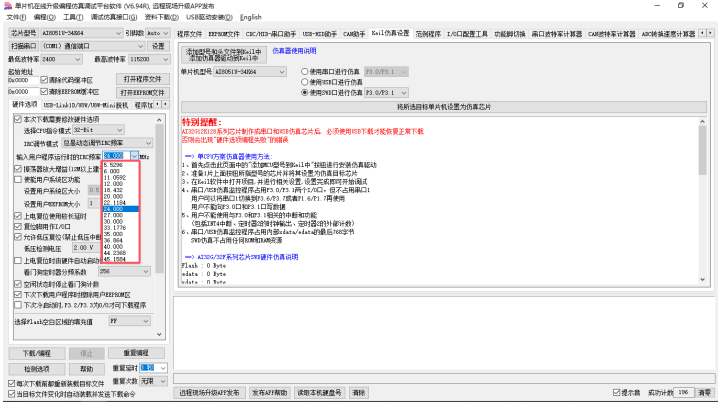

在上面的界面中，下面几点需要注意： 1、 单片机型号选择“AI8051U-34K64”。 2、 实验箱 使用硬件 USB 接口下载。进入 USB 下载模式需要先按住实验箱上的 P3.2/INT0 按键（P32 接地），然后按一下 ON/OFF 电源按键 / 断电，接着松开 ON/OFF 电源按键 / 上电，最后可松开。 P3.2/INT0 按键。正常情况下就能识别出“(HID1) USB Writer”设备。 点击界面中的“打开程序文件”按钮，在出现的打开程序代码文件的对话框中选择需要 下载的文件。

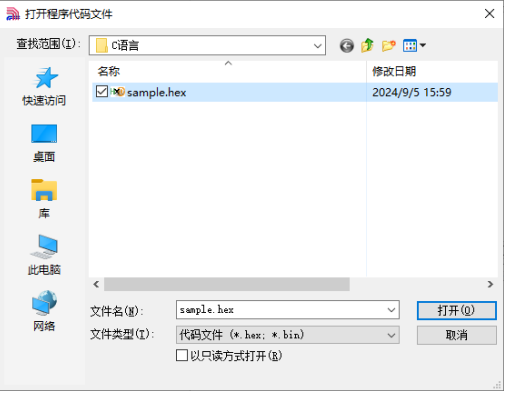

文件正确打开后，点击界面中的“下载 / 编程”按钮开始下载代码

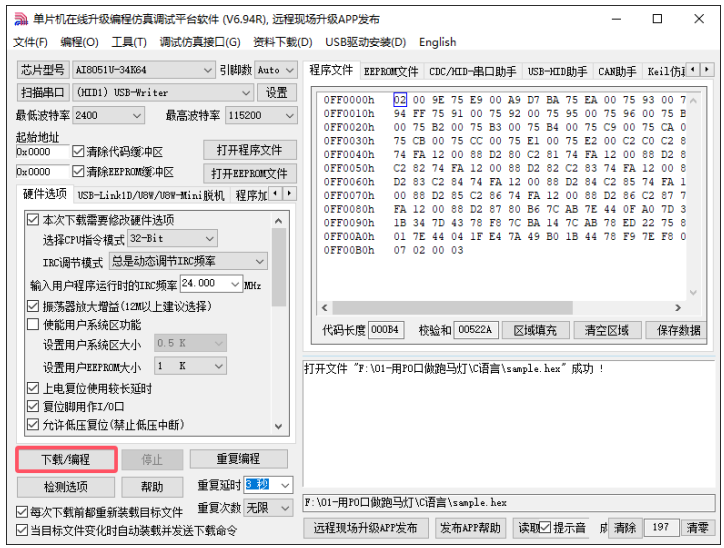

下载成功，会出现如下画面:

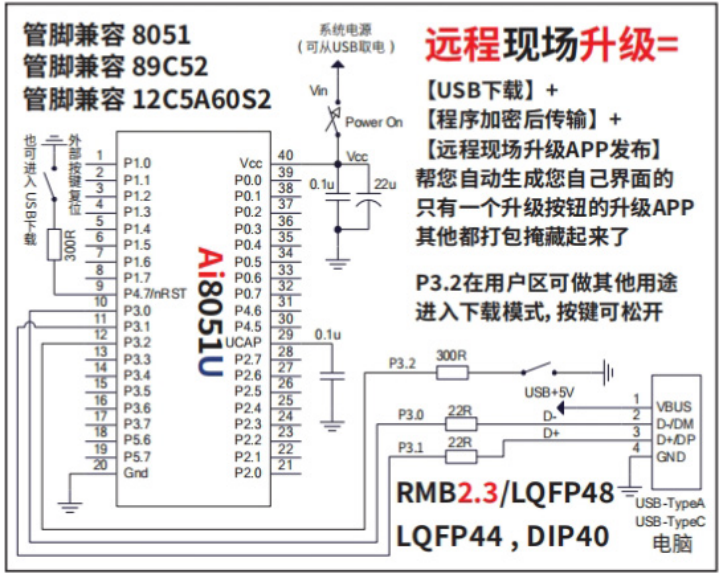

最简下载电路及步骤参考如下

硬件 USB 直接下载用户程序步骤： 1. 按下 P3.2 短接 GND 按键 2. 按一下电源按键断电再上电，或复位 3. 点击下载软件中的“下载 / 编程”按钮 4. 下载成功

fei2***

第二集共三个部分
1 实验箱硬件部分介绍
2 需要安装的软件
  keil
  ISP烧录软件下载，和keil中加型号
  keil的中断插件下载
  实验箱的代码包，使用手册，AI8051芯片手册下载
3 下载第一个程序观察流水灯效果

fei2***

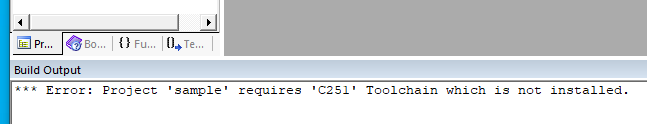

今天早上打开实例工程报错

原因为我的keil版本为ARM 的，刚刚群里大佬指导，今天从新安装一个C251的

fei2***

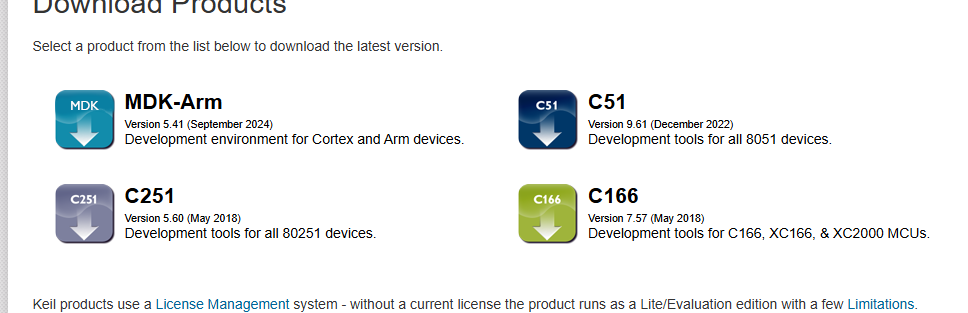

删除之前的所有的keil版本，然后下载keil软件在下面网站Keil Product Downloads

MDK版本是用于STM32系列单片机编程

C51版本是用于传统的51单片机编程

C251版本用于STCAI8051U单片机编程

剩下一个不知道

先安装keilC251,因为我平时也是使用AT89S52，所以也要同步安装keilC51

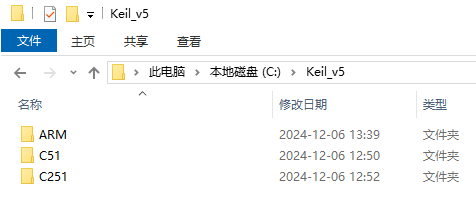

重点是分目录安装C251一个文件夹C51一个文件夹

安装结束，下一步进行注册机激活

fei2***

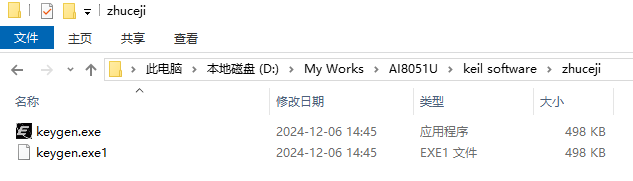

下面进行激活，很简单的，首先下载软件，没有注册机软件的可以上网下载或者和我要

1.以管理员权限运行keil软件

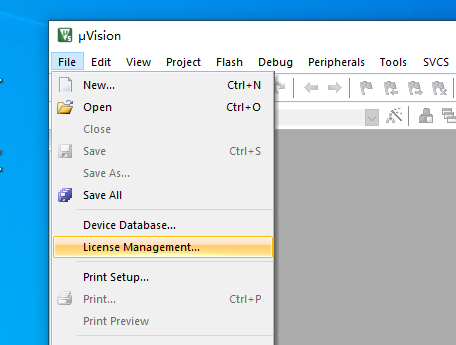

2.点击file--license管理

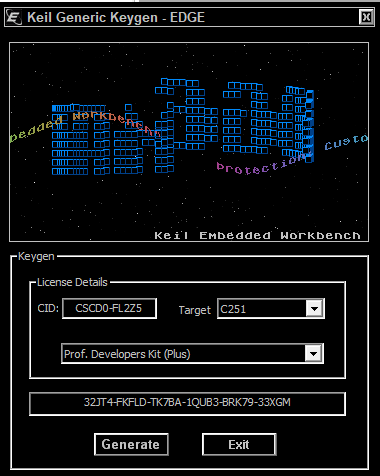

3.复制CID 到注册机的CID,选择Targer为对应要激活的版本C251，点击Generate

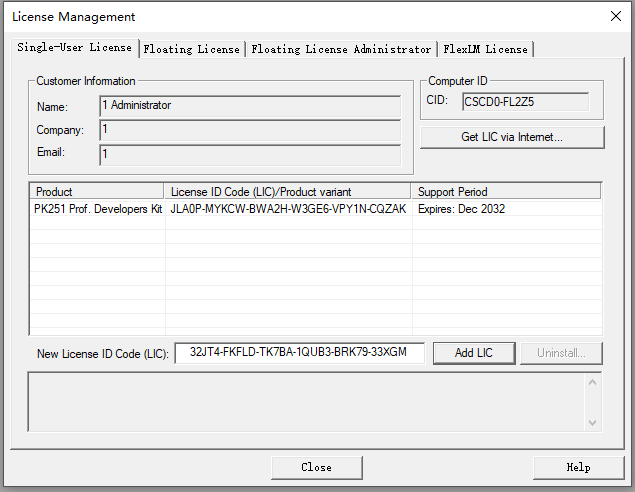

4.复制Generate 生成的序列号到License 管理界面的New License然后点击Add LIC

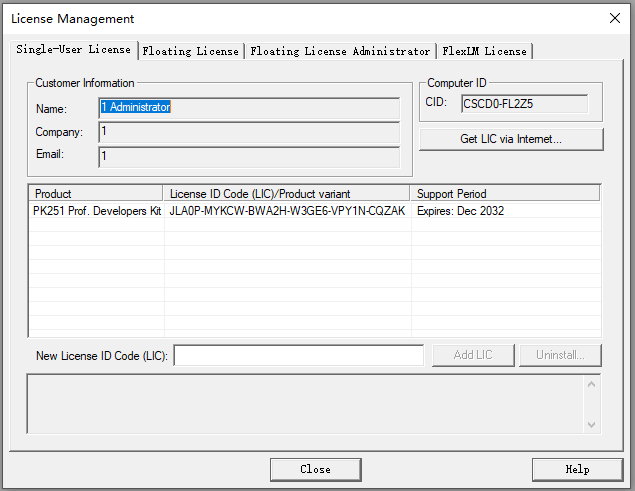

这样就激活了，可以看到有效期到2032年

sr***

fei2*** 发表于 2024-12-6 15:59
[md]下面进行激活，很简单的，首先下载软件，没有注册机软件的可以上网下载或者和我要

![image.png](data/ ...

看你安装了c51和c251，为啥注册信息里只有PK251？

fei2***

添加AI8051U芯片包，和中断扩展插件安装

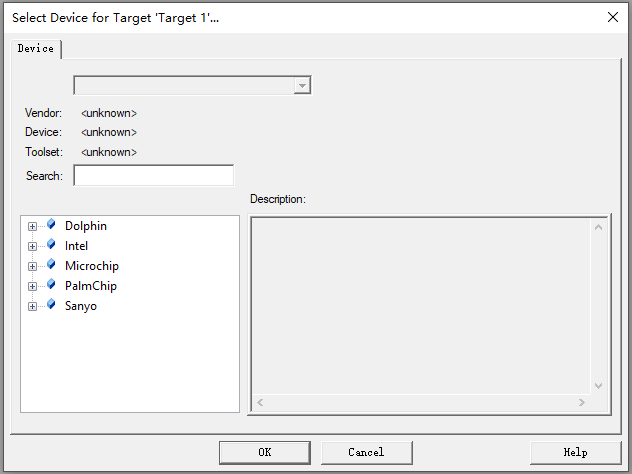

我们可以看到新建工程里面没有我们要使用的单片机

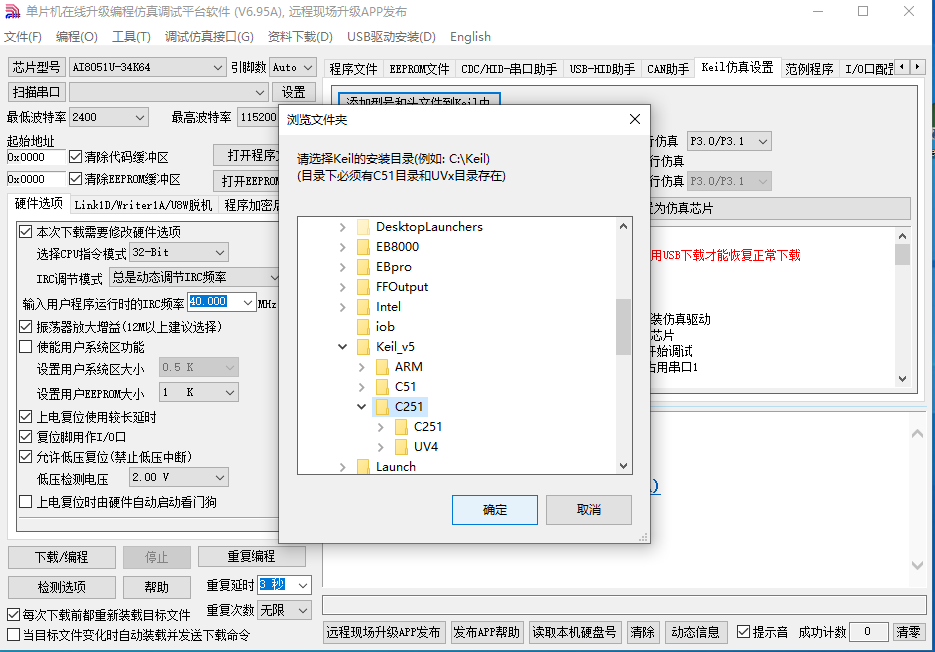

视频昨晚看的好像是要在ISP软件的Keil仿真设置里面将型号和头文件添加到Keil软件里面

这个地方出问题了，AI8051U 的型号添加不进去，应该是安装的目录有问题，需要重新卸载安装

fei2***

sr*** 发表于 2024-12-6 16:47
看你安装了c51和c251，为啥注册信息里只有PK251？

我的软件是安装在不同的目录里面的，我不确定这样有没有问题
