STC32G12k128K 学习开始，打卡中～实验箱收到了～！

JimOr*** · 发表于 2024-3-21 18:15:25

本帖最后由 JimOrange 于 2024-3-21 18:41 编辑

第二十九集：SPI读取FLash芯片。W25X40CL简介。（我用的是W25Q32FV, 一个Page有256个字节，一个Sector有16个Page，一个Block有16个Sector，而这个Flash有0x3F个Block，也就是64个)。
写入使能 06h、读取状态寄存器 05h、写入数据(一个page）02h、读取数据 03h、Sector擦除 20h

JimOr*** · 发表于 2024-3-21 20:04:14

本帖最后由 JimOrange 于 2024-3-21 23:47 编辑

第三十集：软件模拟IIC.
IIC是一种双向二线的串口通信。一个时钟线（SCK），一个数据线（SDA）。通过地址区分从设备。
1. 主机在空闲的时候（即SCK和SDA都是高电平），需要新发送一个start信号（SCK为高，SDA由1变为0）；
2. 发送7个位的地址，和一位的读/写信号（0为写，1为读）。总共8位，一个字节的。
3. 会收到应答信号（ACK = 0）；
4. 发送一个数据都会等待一个应答；重复。。。
5.当发送完成，就发送End信号（SCK为高，SDA由0变为1）。

数据的传输：
SCL为低电平，才允许SDA变化。如果SDA变化好了，等SCL为高电平（1），此时SDA电平要保持，直到SCL为低电平（0）。

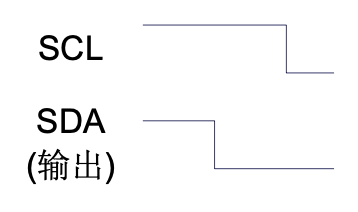

起始信号：

截屏2024-03-21 21.55.39.png

发出ACK信号：

ACK（SDA = 0）、NO_ACK（SDA = 1）
截屏2024-03-21 21.56.15.png

等待从机应答：
先拉高SDA，然后再读取SDA，如果SDA等于0，表示正确，否则为错误。
截屏2024-03-21 21.55.54.png

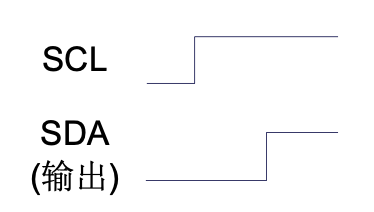

停止信号：

地址：A2、A1、A0默认都接地，所以都为0. AT24C02默认地址格式：0x 1 0 1 0 A1 A2 A3 R/W（0为写入，1位读取）
读取地址：0xA1, 写入地址：0xA0
