STC32G12k128K 学习开始，打卡中～实验箱收到了～ ！

垂柳***

我就闹不清楚该怎么查看芯片手册，心里没有谱，不知道要查哪些寄存器，从哪儿找到查找指引

JimOr***

垂柳*** 发表于 2024-2-14 13:02
我就闹不清楚该怎么查看芯片手册，心里没有谱，不知道要查哪些寄存器，从哪儿找到查找指引 ...

初学单片机都会有的疑惑，只能用到哪个功能再找找对应的寄存器，基本上都有功能都会有对应的寄存器管理。

垂柳***

谢谢33楼的鼓励

JimOr***

第十六集：IO中断。太好了，之前我以为只有固定的几个按钮来实现按键的中断，原来STC支持普通的I/O中断。
端口中断模式寄存器PxIM1, PxIM0, 其中:
M1   M0
0      0    （下降沿中断）STC32G系统都不支持
0      1      (上升沿中断）STC32G系统都不支持
1      0      (低电平中断）
1      1     (高电平中断）

PxINTE: 端口中断使能(enable)寄存器、PxINTF:端口中断标志(flag)寄存器, 0为没有请求，1为有请求

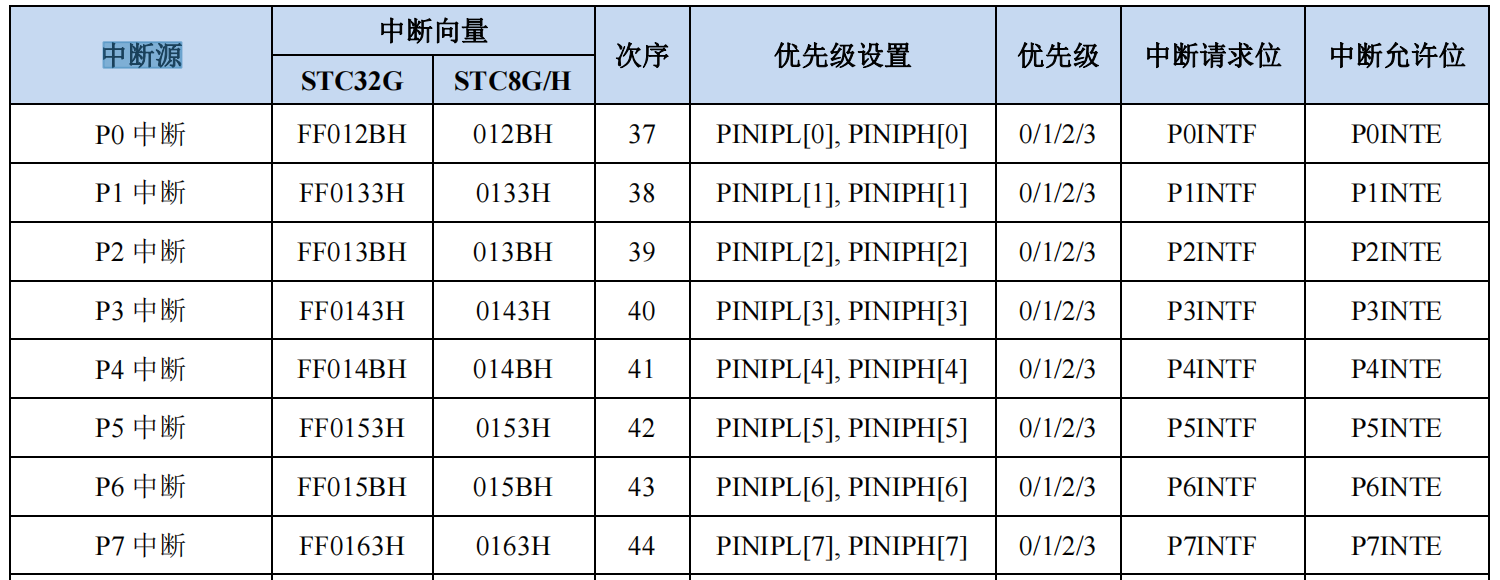

通过工具，可以扩展中断源编号，其中引脚的序号已经规定好，不能乱用。
中断源优先级：先执行高优先级，如果同一优先级，先执行次序高的。

垂柳***

今天温习第30集iic总线

jackf***

支持学习，共同进步。

JimOr***

jackf*** 发表于 2024-2-16 09:08
支持学习，共同进步。

谢谢～ 共同进步

JimOr***

垂柳*** 发表于 2024-2-16 08:49
今天温习第30集iic总线

这么快，你是不是已经学完了一遍

JimOr***

第十七集：模数转换器ADC。STC提供12位高速A/D转化器。使用ADC功能时，vref引脚千万不能悬空，一定要接到外部参考电压或者VCC上。

ADC_CONTR: ADC控制寄存器，其中有5个标志位，如下：
ADC_POWER: 0为关闭ADC电源，1为打开ADC电源
ADC_START: ADC启动位，需要ADC检查时，设置为1，完成后自动清零，手动清零不影响正在检测。
ADC_FLAG: ADC结束标志位。当完成ADC，硬件会置1，需要软件（手动）清零。

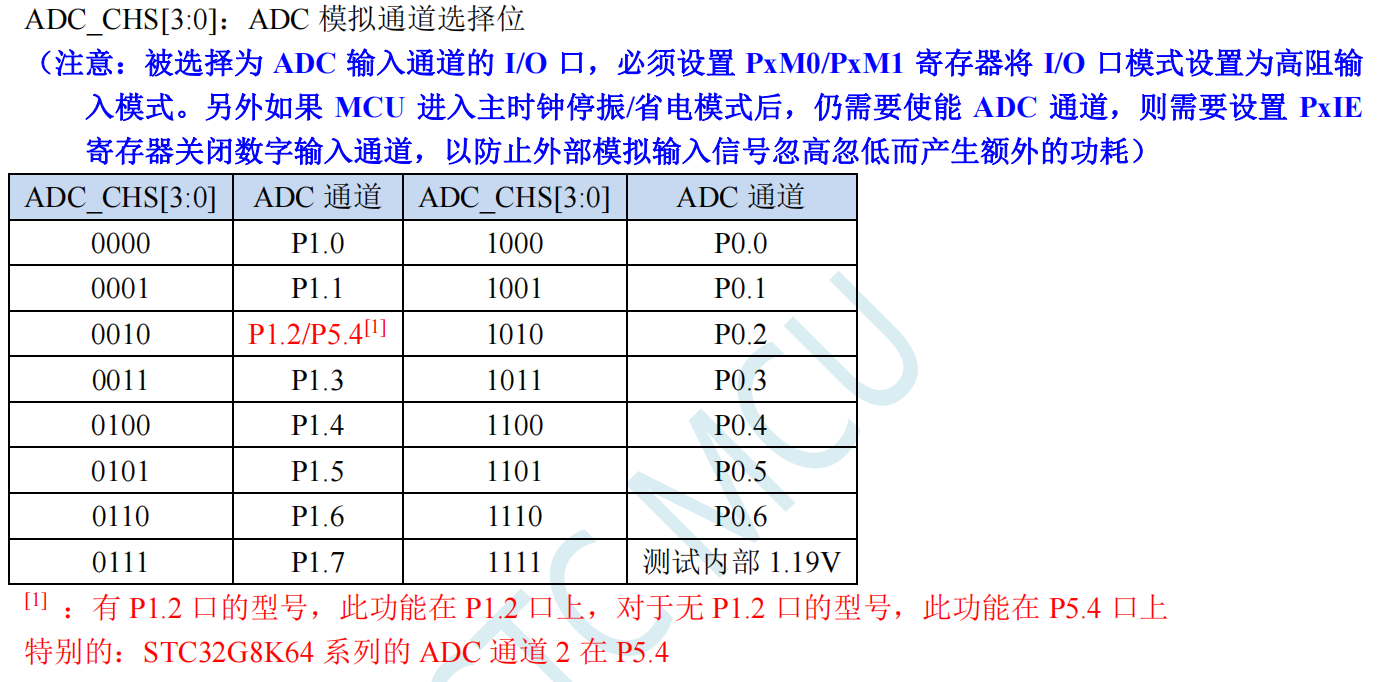

ADC_CHS[3:0]: 能使用ADC功能的引脚只有15个，分别：P1.0～P1.7(其中没有P1.2，用P5.4代替), P0.0～P0.6, 其中ADC_CHS:1111标志位为测试电压1.19V占用。
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

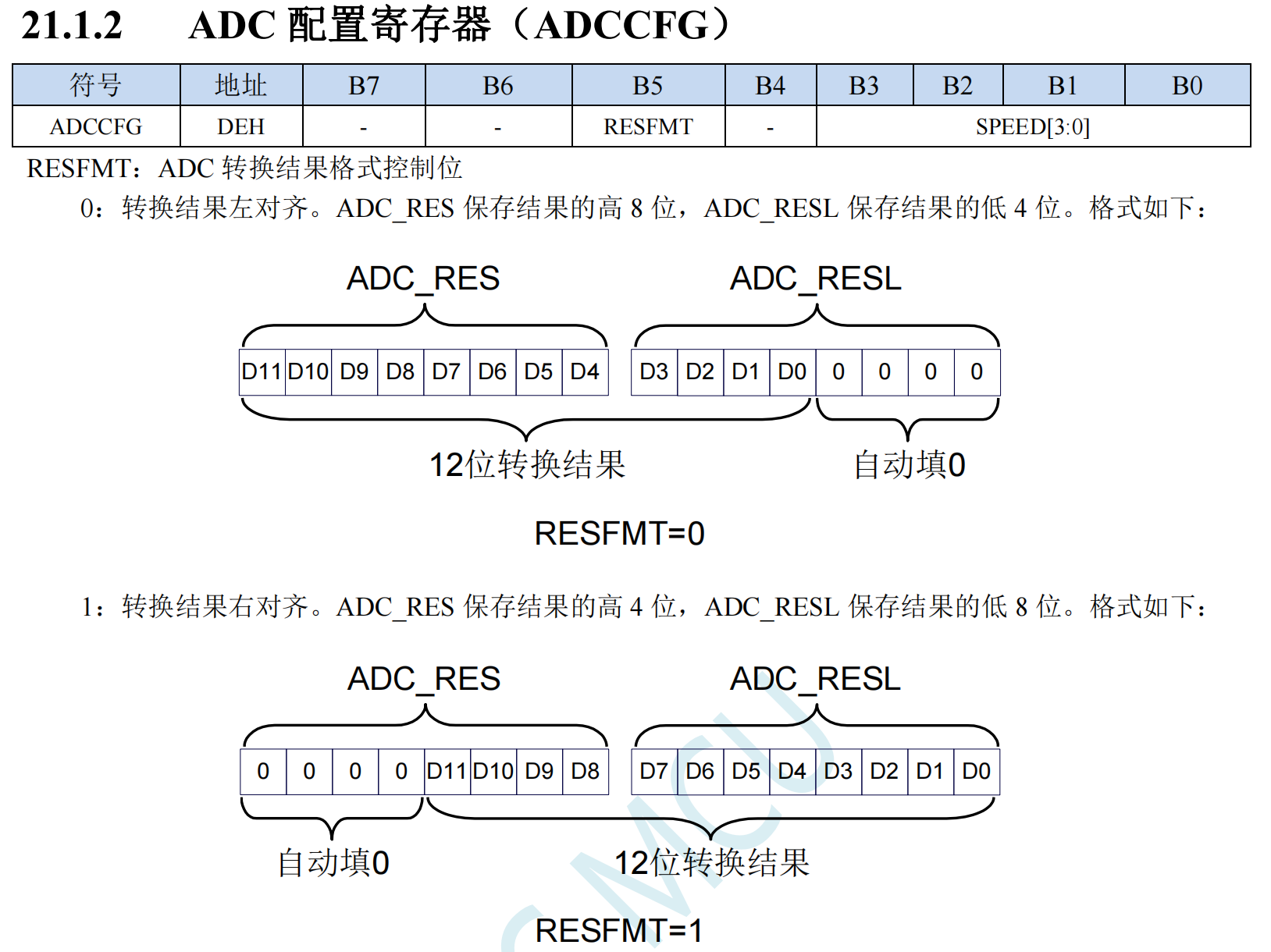

ADCCFG: ADC配置寄存器, 其中标志位RESFMT：ADC转换结果格式，0为左对齐，1为右对齐；标志位SPEED[3:0]:设置ADC时钟（0000～1111）+ 1 ###FADC = SYSclk / 2 / (SPEED + 1)。
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

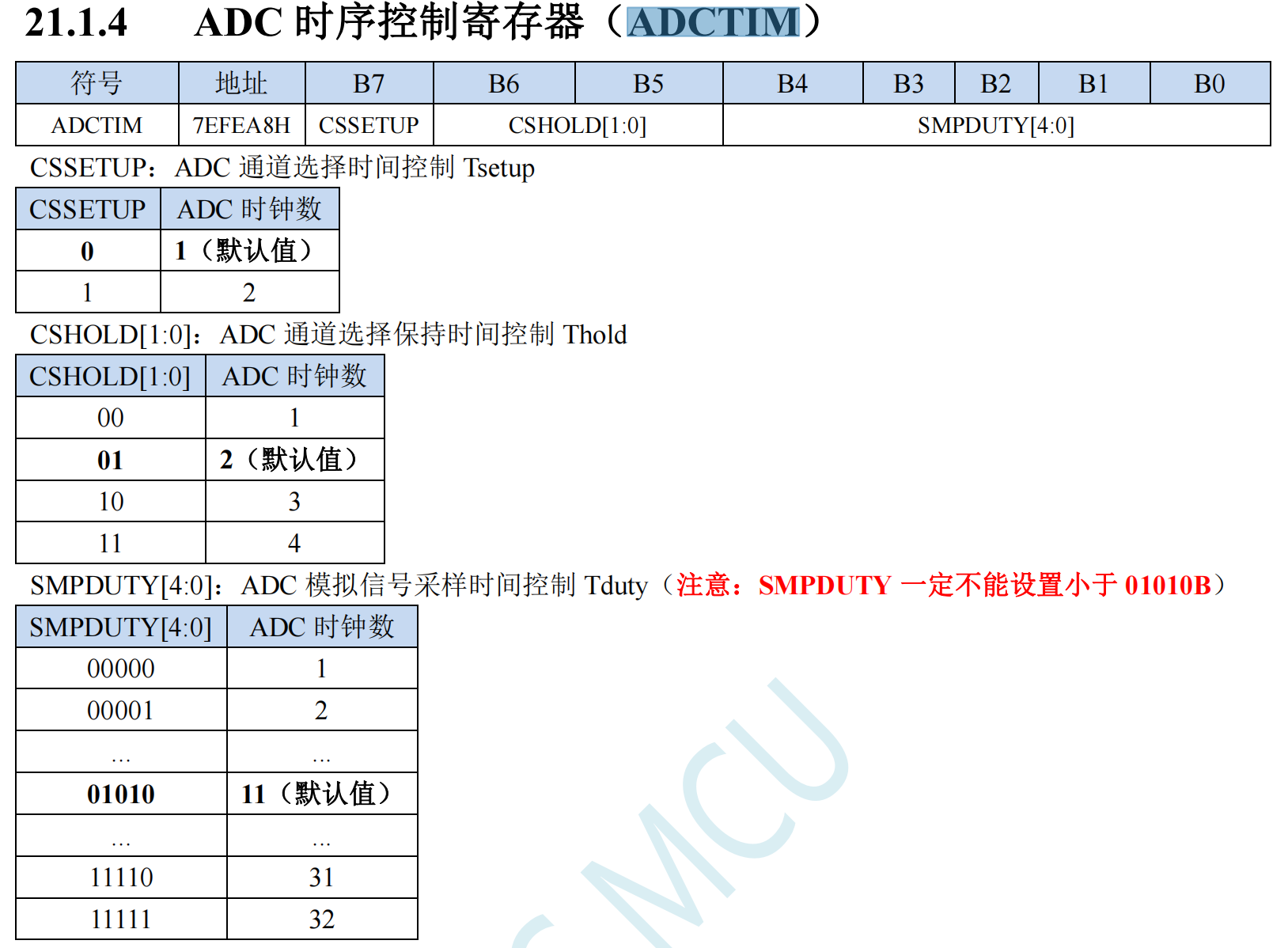

ADCTIM: ADC时序控制寄存器，其中标志位CSSETUP:ADC通道选择时间控制，0为默认一个时钟，1为两个时钟；CSHOLD：ADC通道保持时间控制；SMPDUTY：ADC模拟信号采集控制，注意不能小于01010（时钟数为11）

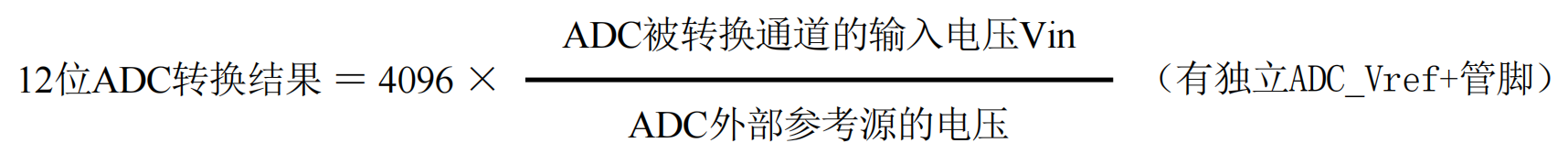

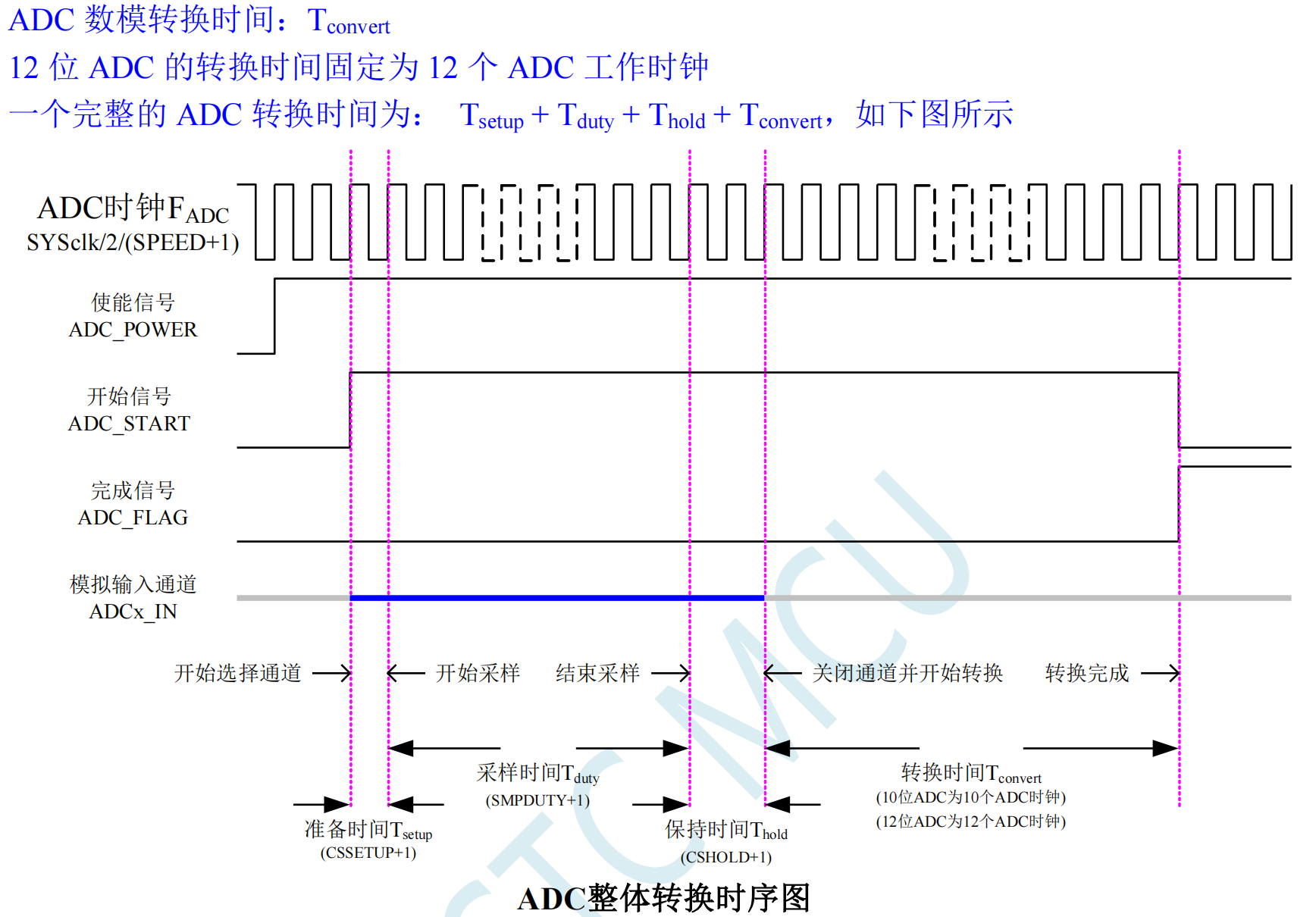

12ADC转换速度 = SYSclk / 2 / (SPEED[3 : 0] + 1) / [ (CSSETUP + 1) + (CMPDUTY + 1) + (CSHOLD + 1) + 12]



2的12次方为4096.


高精度ADC参考线路图，用到的TL431（2.5V基准电压源），与一般精度ADC区别：
1.verf引脚接到2.5V，一般精度接到VCC；
2.原因：因为VCC有可能连接多个用电器，导致电压不稳。（高精度测试电压必须<= 2.5V)

ADC_RES: ADC转换结果寄存器。

示例代码：
///////////////////////////////////////////////////////
ADCTIM = 0x3f;        //设置ADC内部时序，0 0 1 1                1 1 1 1
                        //ADCTIM: ADC时序控制寄存器，
                        //其中标志位CSSETUP:ADC通道选择时间控制，0为默认一个时钟，1为两个时钟；
                        //CSHOLD：ADC通道保持时间控制；
                        //SMPDUTY：ADC模拟信号采集控制，注意不能小于01010（时钟数为11）,这里设置为11111，也就是32 （31 + 1）， 1（00000）

ADCCFG = 0x2f;        //设置ADC时钟为:系统时钟2/16 ,        0010        1111
                        //ADCCFG: ADC配置寄存器,       --x-  1111
                        //其中标志位RESFMT：ADC转换结果格式，0为左对齐，1为右对齐；
                        //标志位SPEED[3:0]:设置ADC时钟（0000～1111）+ 1
                        //FADC = SYSclk / 2 / (SPEED + 1)。

ADC_POWER = 1;        //使能ADC
float ADC_Read(u8 No)                //指定通道，返回12位ADC数值
{
        float res;
        ADC_CONTR &= 0xf0;        //清空低四位
        ADC_CONTR |= No;    //低四位，ADC_CHS[3:0]，对应15个ADC通道

        ADC_START = 1;                //启动ADC转换
        _nop_();            //等待1个时钟
        _nop_();
        while (!ADC_FLAG);  //查询ADC完成标志，等待ADC转换结束
        ADC_FLAG = 0;                //清空ADC完成标志
        res = (ADC_RES << 8) + ADC_RESL;
        return res / 4096 * 2.5;
}

while (1)
{
        printf("当前ADC值：%0.2f\r", ADC_Read(0));    //对应P1.0通道
        delay_ms(500);
}

JimOr***

第十八集：先占楼。
