楼主: 飞捷

关于STC8H 的PWM发脉冲 可变频率发送一定个数脉冲

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2025-10-22 00:32:40

2

主题

3

回帖

40

积分

新手上路

积分
40
发表于 昨天 00:32 | 显示全部楼层
梁*** 发表于 2023-2-18 10:49
电机控制加减速必须压的操作,大量使用,没有问题。
我基本可以猜测出来你的程序会出现问题,估计你是1ms ...

你好,请问这种能实现吗?我这边刚刚遇到这个问题,接步进电机驱动,比如800个脉冲一圈。我发800个脉冲,实际脉冲会多一些。低频(1k)会好些,高频(10k)会差的多些。这个加减速有demo吗?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:215
  • 最近打卡:2025-10-22 07:55:32

789

主题

1万

回帖

1万

积分

管理员

积分
19994
发表于 昨天 08:04 | 显示全部楼层

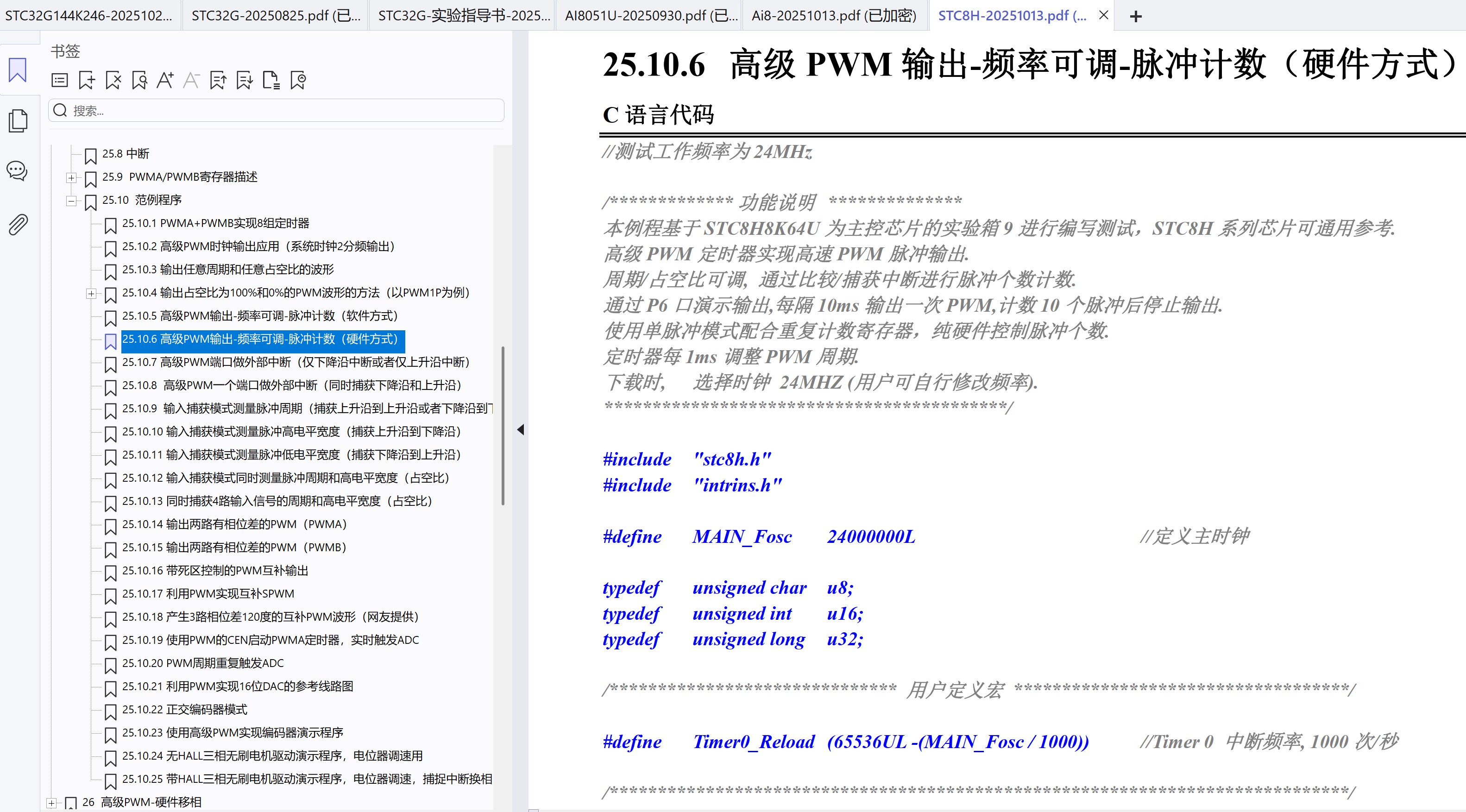

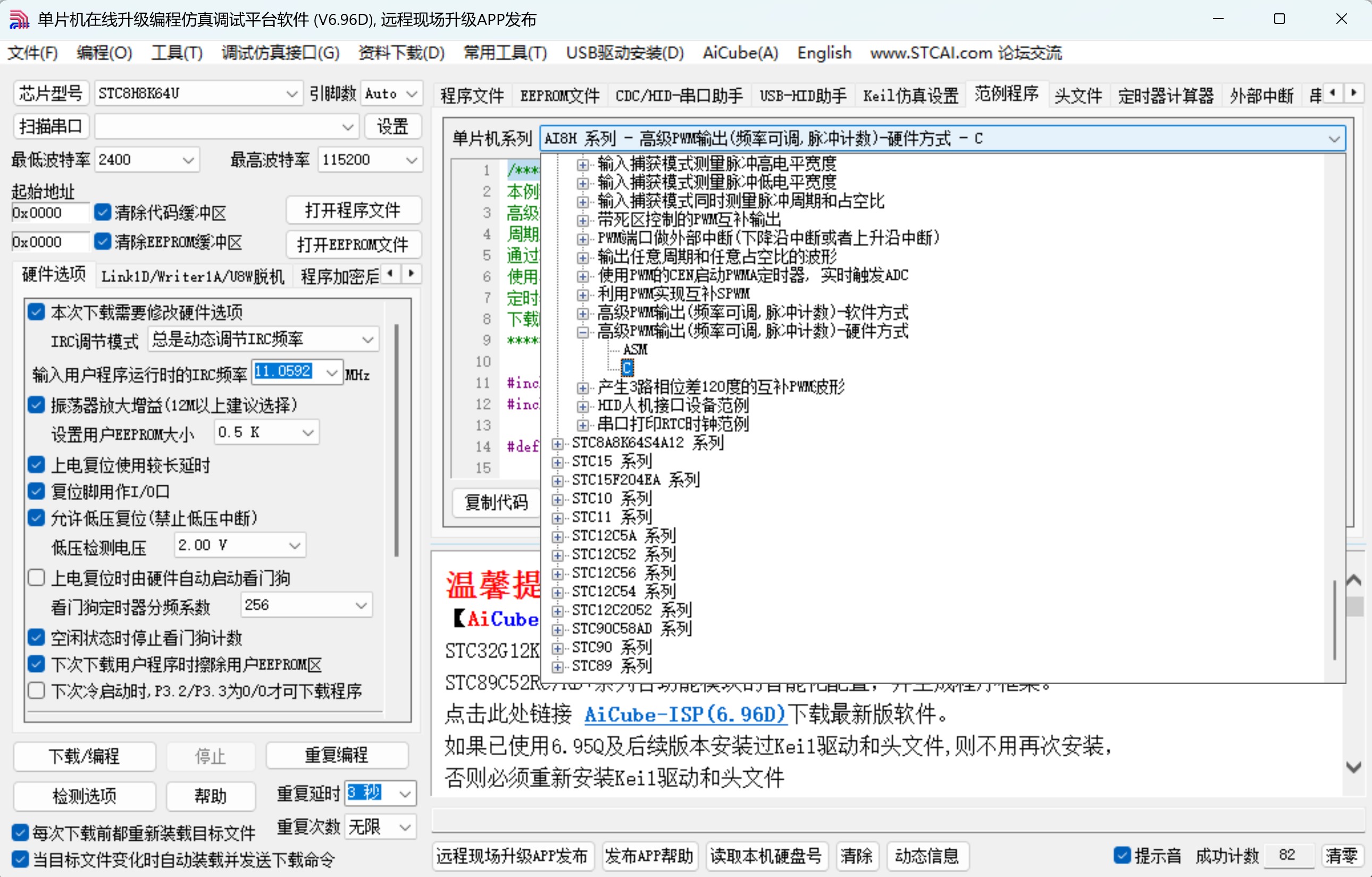

/*************  功能说明    **************
本例程基于STC8H8K64U为主控芯片的实验箱9进行编写测试,STC8H系列芯片可通用参考.
高级PWM定时器实现高速PWM脉冲输出.
周期/占空比可调, 通过比较/捕获中断进行脉冲个数计数.
通过P6口演示输出,每隔10ms输出一次PWM,计数10个脉冲后停止输出.
使用单脉冲模式配合重复计数寄存器,纯硬件控制脉冲个数.
定时器每1ms调整PWM周期.
下载时, 选择时钟 24MHZ (用户可自行修改频率).
******************************************/

#include    "stc8h.h"
#include    "intrins.h"

#define     MAIN_Fosc       24000000L           //定义主时钟

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;

/****************************** 用户定义宏 ***********************************/

#define Timer0_Reload   (65536UL -(MAIN_Fosc / 1000))       //Timer 0 中断频率, 1000次/秒


/*****************************************************************************/

#define PWM1_1          0x00                    //P:P1.0  N:P1.1
#define PWM1_2          0x01                    //P:P2.0  N:P2.1
#define PWM1_3          0x02                    //P:P6.0  N:P6.1

#define PWM2_1          0x00                    //P:P1.2/P5.4  N:P1.3
#define PWM2_2          0x04                    //P:P2.2  N:P2.3
#define PWM2_3          0x08                    //P:P6.2  N:P6.3

#define PWM3_1          0x00                    //P:P1.4  N:P1.5
#define PWM3_2          0x10                    //P:P2.4  N:P2.5
#define PWM3_3          0x20                    //P:P6.4  N:P6.5

#define PWM4_1          0x00                    //P:P1.6  N:P1.7
#define PWM4_2          0x40                    //P:P2.6  N:P2.7
#define PWM4_3          0x80                    //P:P6.6  N:P6.7
#define PWM4_4          0xC0                    //P:P3.4  N:P3.3

#define ENO1P           0x01
#define ENO1N           0x02
#define ENO2P           0x04
#define ENO2N           0x08
#define ENO3P           0x10
#define ENO3N           0x20
#define ENO4P           0x40
#define ENO4N           0x80

/*************  本地变量声明    **************/
bit B_1ms;                                      //1ms标志
bit PWM1_Flag;

u16 Period;
u8 Counter;
u8 msSecond;

void UpdatePwm(void);
void TxPulse(u8 rep);

/******************** 主函数 **************************/
void main(void)
{
    P_SW2 |= 0x80;                              //扩展寄存器(XFR)访问使能

    P0M1 = 0x00;   P0M0 = 0x00;                 //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;                 //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;                 //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;                 //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;                 //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;                 //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;                 //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;                 //设置为准双向口

    PWM1_Flag = 0;
    Counter = 0;
    Period = 0x1000;

    //  Timer0初始化
    AUXR = 0x80;                                //Timer0 set as 1T, 16 bits timer auto-reload,
    TH0 = (u8)(Timer0_Reload / 256);
    TL0 = (u8)(Timer0_Reload % 256);
    ET0 = 1;                                    //Timer0 interrupt enable
    TR0 = 1;                                    //Tiner0 run

    PWMA_ENO = 0x00;
    PWMA_ENO |= ENO1P;                          //使能输出

    PWMA_CCER1 = 0x00;                          //写 CCMRx 前必须先清零 CCxE 关闭通道
    PWMA_CCMR1 = 0x68;                          //设置 PWM1 模式1 输出
//    PWMA_CCER1 = 0x01;                        //使能 CC1E 通道, 高电平有效
    PWMA_CCER1 = 0x03;                          //使能 CC1E 通道, 低电平有效

    PWMA_PS = 0x00;                             //高级 PWM 通道输出脚选择位
    PWMA_PS |= PWM1_3;                          //选择 PWM1_3 通道

    UpdatePwm();
    PWMA_BKR = 0x80;                            //使能主输出
//    PWMA_CR1 |= 0x89;                         //使能ARR预装载,单脉冲模式,开始计时

    P40 = 0;                                    //给LED供电
    EA = 1;                                     //打开总中断

    while (1)
    {
        if(B_1ms)
        {
            B_1ms = 0;
            msSecond++;
            if(msSecond >= 10)                  //10ms启动一次PWM输出
            {
                msSecond = 0;
                TxPulse(10);                    //输出10个脉冲
            }
        }
    }
}

/************* 发送脉冲函数 **************/
void TxPulse(u8 rep)
{
    if(rep == 0) return;
    rep -= 1;

    PWMA_RCR = rep;                             //重复计数寄存器,计数 rep 个脉冲后产生更新事件
    PWMA_CR1 |= 0x89;                           //使能ARR预装载,单脉冲模式,开始计时
}

/********************** Timer0 1ms中断函数 ************************/
void timer0(void) interrupt 1
{
    B_1ms = 1;
    if(PWM1_Flag)
    {
        Period++;                               //周期递增
        if(Period >= 0x1000) PWM1_Flag = 0;
    }
    else
    {
        Period--;                               //周期递减
        if(Period <= 0x0100) PWM1_Flag = 1;
    }
    UpdatePwm();                                //设置周期、占空比
}

//========================================================================
// 函数: UpdatePwm(void)
// 描述: 更新PWM周期占空比.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2012-11-22
//========================================================================
void UpdatePwm(void)
{
    PWMA_ARR = Period;
    PWMA_CCR1 = (Period >> 1);                  //设置占空比时间: Period/2
}


回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2025-10-22 00:32:40

2

主题

3

回帖

40

积分

新手上路

积分
40
发表于 昨天 16:52 | 显示全部楼层
神*** 发表于 2025-10-22 08:04
/*************  功能说明    **************
本例程基于STC8H8K64U为主控芯片的实验箱9进行编写测试 ...

你好,这个没办法做加减速。请问有加减速的demo程序吗?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:215
  • 最近打卡:2025-10-22 07:55:32

789

主题

1万

回帖

1万

积分

管理员

积分
19994
发表于 昨天 16:56 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2025-10-22 00:32:40

2

主题

3

回帖

40

积分

新手上路

积分
40
发表于 昨天 20:33 | 显示全部楼层
神*** 发表于 2025-10-22 16:56

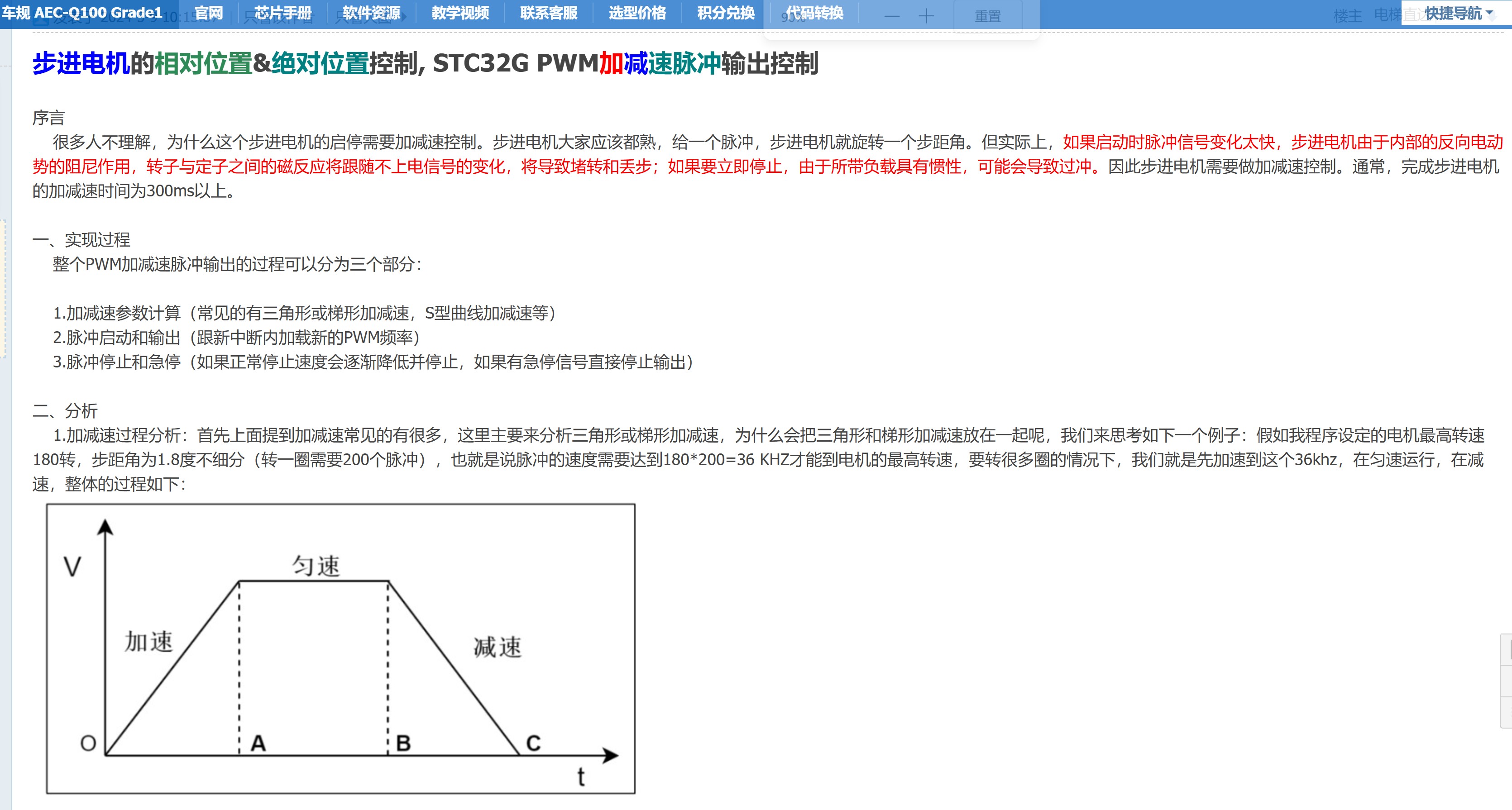

【新提醒】步进电机的相对位置&绝对位置控制, STC32G PWM加减速脉冲输出控制 - 步进电机控制 国芯人工智 ...

我这边用范例里的软件方式输出频率可变数量800个脉冲,实测下来,8h的芯片,pwm输出,1ms更新1次频率,每次增加666.7hz,只测试频率从1.33k-13.33k时,pwm会假死。然后计数也不对。找不到问题,你们能给一个demo程序吗?
回复

使用道具 举报 送花
