关于STC8H 的PWM发脉冲 可变频率发送一定个数脉冲

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:441
  • 最近打卡:2025-05-03 08:12:12
已绑定手机

40

主题

371

回帖

847

积分

高级会员

积分
847
发表于 2022-12-31 09:42:39 | 显示全部楼层 |阅读模式
本人以前用STC15F系统 用PCA做一个发送一数量的脉冲,频率是是带有加减速(从起步频率到最高频率再减速到停止频率,整个过程的脉冲数量是固定的)这效果很好。
。最近使用STC8H系列的PWM ,我发现每次发送,总是会多出一两或者少于一两个脉冲,很奇怪。我都是通过中断累加的形式实现,理论不应该出现这样的情况。后来我再改STC8G 的PCA就好了。 但是心里总有一个坎,不知为什么会出现这样的情况。有没有大神帮解答里面是不是有哪些细节没做好。  下面是参考STC的一个例程。


void main(void)
{
    P0M1 = 0x00;   P0M0 = 0x00;                 //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;                 //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;                 //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;                 //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;                 //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;                 //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;                 //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;                 //设置为准双向口

    PWM1_Flag = 0;
    Counter = 0;
    Period = 0x1000;

    //Timer0初始化
    AUXR = 0x80;                                //Timer0 set as 1T,16 bits timer auto-reload,
    TH0 = (u8)(Timer0_Reload / 256);
    TL0 = (u8)(Timer0_Reload % 256);
    ET0 = 1;                                    //Timer0 interrupt enable
    TR0 = 1;                                    //Tiner0 run

    P_SW2 |= 0x80;                              //使能XFR访问

    PWMA_ENO = 0x00;
    PWMA_ENO |= ENO1P;                          //使能输出

    PWMA_PS = 0x00;                             //高级 PWM 通道输出脚选择位
    PWMA_PS |= PWM1_3;                          //选择 PWM1_3 通道

    UpdatePwm();
    PWMA_BKR = 0x80;                            //使能主输出
    PWMA_CR1 |= 0x01;                           //开始计时

    P40 = 0;                                    //给LED供电
    EA = 1;                                     //打开总中断

    while (1)
    {
        if(B_1ms)
        {
            B_1ms = 0;
            msSecond++;
            if(msSecond >= 10)
            {
                msSecond = 0;
                TxPulse();                      //10ms启动一次PWM输出
            }
        }
    }
}

/************* 发送脉冲函数 **************/
void TxPulse(void)
{
    PWMA_CCER1 = 0x00;                          //写 CCMRx 前必须先清零 CCxE    关闭通道
    PWMA_CCMR1 = 0x60;                          //设置 PWM1 模式1 输出
    PWMA_CCER1 = 0x01;                          //使能 CC1E 通道, 高电平有效
    PWMA_SR1 = 0;                               //清标志位
    PWMA_CNTR = 0;                              //清计数器
    PWMA_IER = 0x02;                            //使能捕获/比较 1 中断
}

/********************** Timer0 1ms中断函数 ************************/
void timer0(void) interrupt 1
{
    B_1ms = 1;
    if(PWM1_Flag)
    {
        Period++;                               //周期递增
        if(Period >= 0x1000) PWM1_Flag = 0;
    }
    else
    {
        Period--;                               //周期递减
        if(Period <= 0x0100) PWM1_Flag = 1;
    }
    UpdatePwm();                                //设置周期、占空比
}

/******************* PWM中断函数 ********************/
void PWMA_ISR() interrupt 26
{
    if(PWMA_SR1 & 0X02)
    {
        PWMA_SR1 &=~0X02;                       //清标志位

        Counter++;
        if(Counter >= 10)                       //计数10个脉冲后关闭PWM计数器
        {
            Counter = 0;
            PWMA_CCER1 = 0x00;                  //写 CCMRx 前必须先清零 CCxE    关闭通道
            PWMA_CCMR1 = 0x40;                  //设置 PWM1 强制为无效电平
            PWMA_CCER1 = 0x01;                  //使能 CC1E 通道, 高电平有效
            PWMA_IER = 0x00;                    //关闭中断
        }
    }
}

//========================================================================
// 函数: UpdatePwm(void)
// 描述: 更新PWM周期占空比.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2012-11-22
//========================================================================
void UpdatePwm(void)
{
      PWMA_ARR = Period;
      PWMA_CCR1 = (Period >> 1);                //设置占空比时间: Period/2
}


纸上得到终觉浅,绝知此事要躬行。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:441
  • 最近打卡:2025-05-03 08:12:12
已绑定手机

40

主题

371

回帖

847

积分

高级会员

积分
847
发表于 2022-12-31 10:11:32 | 显示全部楼层
我是用一个定时器 每1MS根据当前已发送脉冲的数量做为频率的调整
纸上得到终觉浅,绝知此事要躬行。
  • 打卡等级:偶尔看看III
  • 打卡总天数:56
  • 最近打卡:2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2022-12-31 11:02:31 | 显示全部楼层

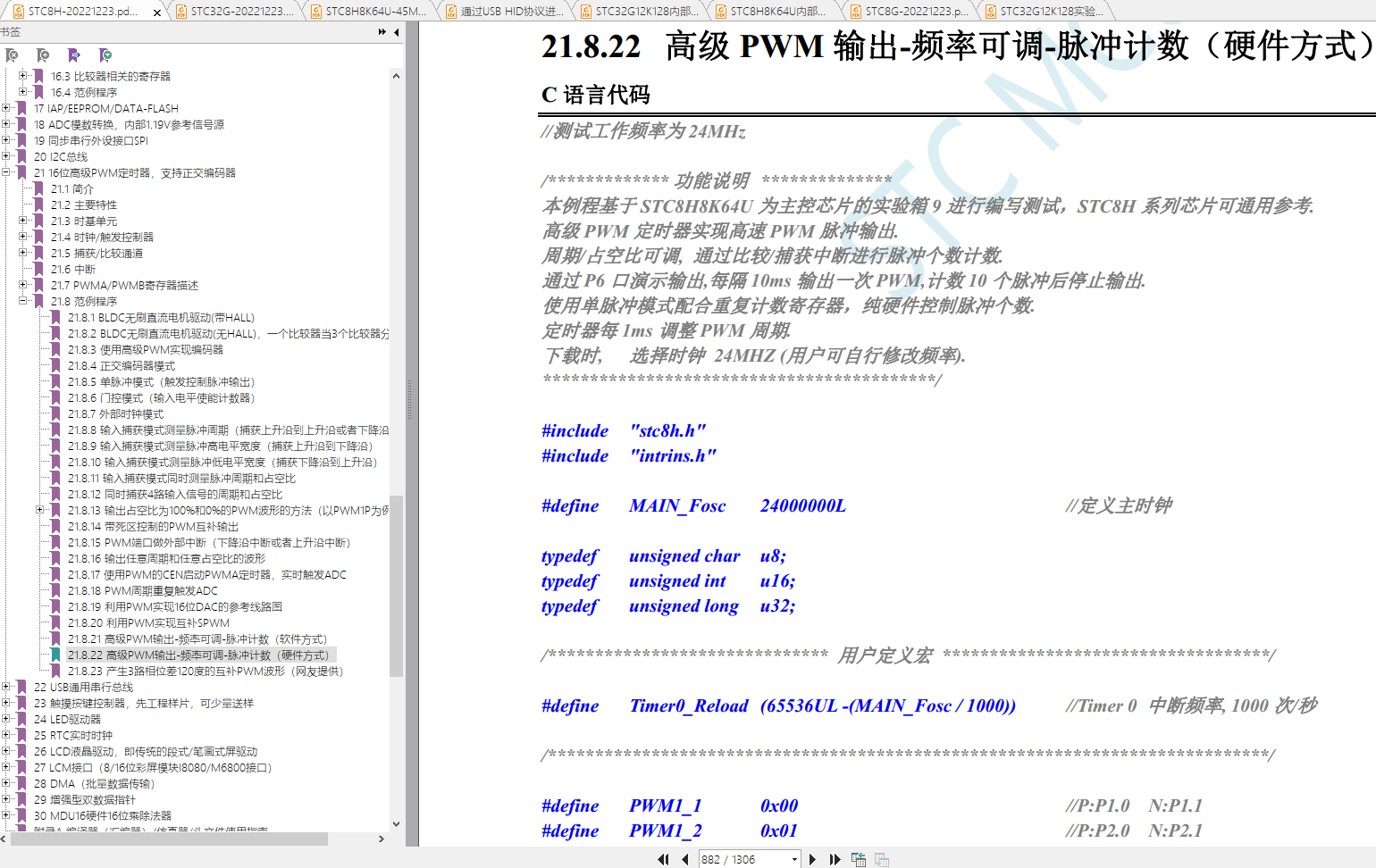

  • 打卡等级:偶尔看看III
  • 打卡总天数:56
  • 最近打卡:2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2022-12-31 11:03:49 | 显示全部楼层

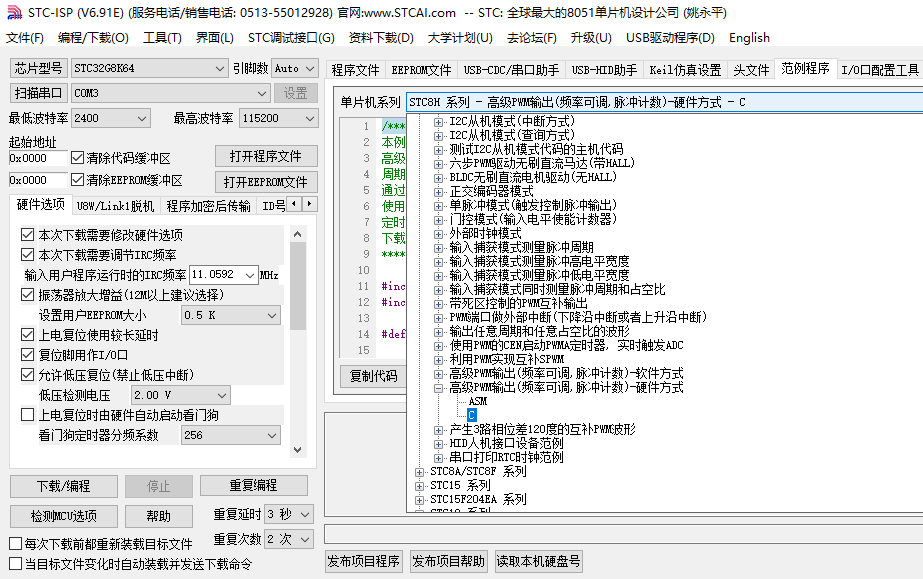

  • 打卡等级:偶尔看看III
  • 打卡总天数:56
  • 最近打卡:2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2022-12-31 11:07:38 | 显示全部楼层

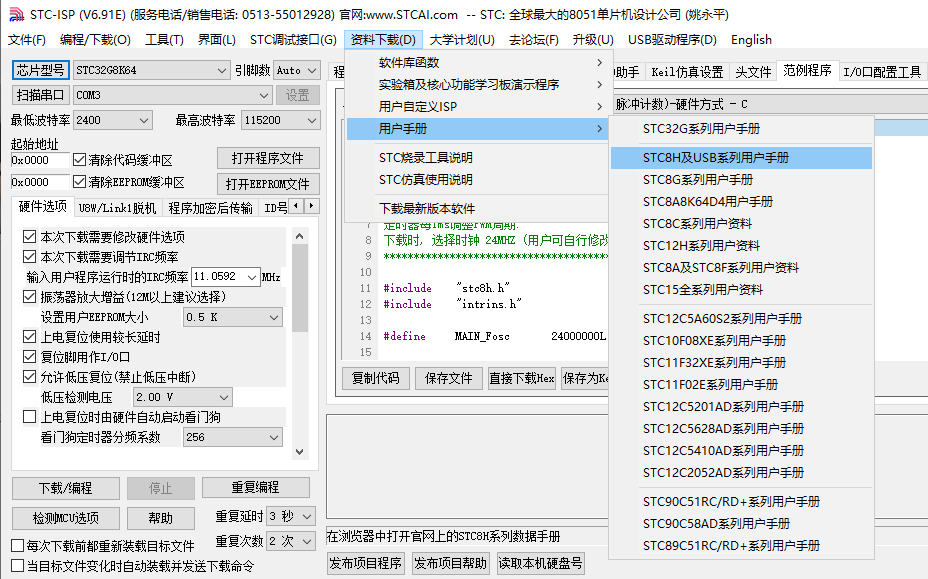

  • 打卡等级:以坛为家II
  • 打卡总天数:441
  • 最近打卡:2025-05-03 08:12:12
已绑定手机

40

主题

371

回帖

847

积分

高级会员

积分
847
发表于 2022-12-31 11:09:24 | 显示全部楼层

用硬件的方式,无法中途更改频率。 要求是发送总共5000个脉冲,最高频率是20KHZ,起步是100HZ。  目的是用来驱动伺服电机,需要有加速阶段和减速停止的过程。 以前是15F的芯片完成的,现在已用STC8G实现,用STC8H的PWM总是会在5000个脉冲多一两个或者少一两个脉冲。

点评

定时器每1ms调整PWM周期.====周期就是频率,为何STC的硬件方式可以改频率  发表于 2022-12-31 11:17
纸上得到终觉浅,绝知此事要躬行。
  • 打卡等级:偶尔看看III
  • 打卡总天数:56
  • 最近打卡:2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2022-12-31 11:13:57 | 显示全部楼层

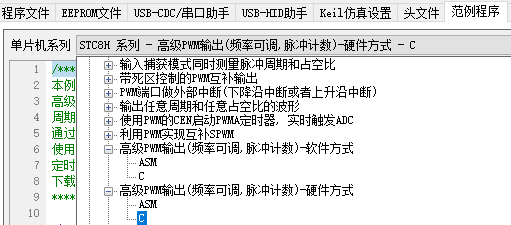

你先测试下,等 节后上班了,请内部帮你分析,你为啥不行
  • 打卡等级:偶尔看看III
  • 打卡总天数:56
  • 最近打卡:2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2022-12-31 11:15:01 | 显示全部楼层
/*************  功能说明    **************
本例程基于STC8H8K64U为主控芯片的实验箱9进行编写测试,STC8H系列芯片可通用参考.
高级PWM定时器实现高速PWM脉冲输出.
周期/占空比可调, 通过比较/捕获中断进行脉冲个数计数.
通过P6口演示输出,每隔10ms输出一次PWM,计数10个脉冲后停止输出.
使用单脉冲模式配合重复计数寄存器,纯硬件控制脉冲个数.
定时器每1ms调整PWM周期.
下载时, 选择时钟 24MHZ (用户可自行修改频率).
******************************************/

#include    "stc8h.h"
#include    "intrins.h"

#define     MAIN_Fosc       24000000L           //定义主时钟

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;

/****************************** 用户定义宏 ***********************************/

#define Timer0_Reload   (65536UL -(MAIN_Fosc / 1000))       //Timer 0 中断频率, 1000次/秒


/*****************************************************************************/

#define PWM1_1          0x00                    //P:P1.0  N:P1.1
#define PWM1_2          0x01                    //P:P2.0  N:P2.1
#define PWM1_3          0x02                    //P:P6.0  N:P6.1

#define PWM2_1          0x00                    //P:P1.2/P5.4  N:P1.3
#define PWM2_2          0x04                    //P:P2.2  N:P2.3
#define PWM2_3          0x08                    //P:P6.2  N:P6.3

#define PWM3_1          0x00                    //P:P1.4  N:P1.5
#define PWM3_2          0x10                    //P:P2.4  N:P2.5
#define PWM3_3          0x20                    //P:P6.4  N:P6.5

#define PWM4_1          0x00                    //P:P1.6  N:P1.7
#define PWM4_2          0x40                    //P:P2.6  N:P2.7
#define PWM4_3          0x80                    //P:P6.6  N:P6.7
#define PWM4_4          0xC0                    //P:P3.4  N:P3.3

#define ENO1P           0x01
#define ENO1N           0x02
#define ENO2P           0x04
#define ENO2N           0x08
#define ENO3P           0x10
#define ENO3N           0x20
#define ENO4P           0x40
#define ENO4N           0x80

/*************  本地变量声明    **************/
bit B_1ms;                                      //1ms标志
bit PWM1_Flag;

u16 Period;
u8 Counter;
u8 msSecond;

void UpdatePwm(void);
void TxPulse(u8 rep);

/******************** 主函数 **************************/
void main(void)
{
    P_SW2 |= 0x80;                              //扩展寄存器(XFR)访问使能

    P0M1 = 0x00;   P0M0 = 0x00;                 //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;                 //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;                 //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;                 //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;                 //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;                 //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;                 //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;                 //设置为准双向口

    PWM1_Flag = 0;
    Counter = 0;
    Period = 0x1000;

    //  Timer0初始化
    AUXR = 0x80;                                //Timer0 set as 1T, 16 bits timer auto-reload,
    TH0 = (u8)(Timer0_Reload / 256);
    TL0 = (u8)(Timer0_Reload % 256);
    ET0 = 1;                                    //Timer0 interrupt enable
    TR0 = 1;                                    //Tiner0 run

    PWMA_ENO = 0x00;
    PWMA_ENO |= ENO1P;                          //使能输出

    PWMA_CCER1 = 0x00;                          //写 CCMRx 前必须先清零 CCxE 关闭通道
    PWMA_CCMR1 = 0x68;                          //设置 PWM1 模式1 输出
//    PWMA_CCER1 = 0x01;                        //使能 CC1E 通道, 高电平有效
    PWMA_CCER1 = 0x03;                          //使能 CC1E 通道, 低电平有效

    PWMA_PS = 0x00;                             //高级 PWM 通道输出脚选择位
    PWMA_PS |= PWM1_3;                          //选择 PWM1_3 通道

    UpdatePwm();
    PWMA_BKR = 0x80;                            //使能主输出
//    PWMA_CR1 |= 0x89;                         //使能ARR预装载,单脉冲模式,开始计时

    P40 = 0;                                    //给LED供电
    EA = 1;                                     //打开总中断

    while (1)
    {
        if(B_1ms)
        {
            B_1ms = 0;
            msSecond++;
            if(msSecond >= 10)                  //10ms启动一次PWM输出
            {
                msSecond = 0;
                TxPulse(10);                    //输出10个脉冲
            }
        }
    }
}

/************* 发送脉冲函数 **************/
void TxPulse(u8 rep)
{
    if(rep == 0) return;
    rep -= 1;

    PWMA_RCR = rep;                             //重复计数寄存器,计数 rep 个脉冲后产生更新事件
    PWMA_CR1 |= 0x89;                           //使能ARR预装载,单脉冲模式,开始计时
}

/********************** Timer0 1ms中断函数 ************************/
void timer0(void) interrupt 1
{
    B_1ms = 1;
    if(PWM1_Flag)
    {
        Period++;                               //周期递增
        if(Period >= 0x1000) PWM1_Flag = 0;
    }
    else
    {
        Period--;                               //周期递减
        if(Period <= 0x0100) PWM1_Flag = 1;
    }
    UpdatePwm();                                //设置周期、占空比
}

//========================================================================
// 函数: UpdatePwm(void)
// 描述: 更新PWM周期占空比.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2012-11-22
//========================================================================
void UpdatePwm(void)
{
    PWMA_ARR = Period;
    PWMA_CCR1 = (Period >> 1);                  //设置占空比时间: Period/2
}

  • 打卡等级:以坛为家II
  • 打卡总天数:441
  • 最近打卡:2025-05-03 08:12:12
已绑定手机

40

主题

371

回帖

847

积分

高级会员

积分
847
发表于 2022-12-31 11:36:06 | 显示全部楼层
神*** 发表于 2022-12-31 11:15
/*************  功能说明    **************
本例程基于STC8H8K64U为主控芯片的实验箱9进行编写测试,STC8 ...

不一样的,我要每一1ms 根据已发送的脉冲数来调整频率。整个5000发送的过程是不能停止的。  我后来有想过,是不是在匹配的过程 电平已经翻转好了,然后在刷新频率的时候,又再匹配了一次,再翻转之类的可能性,目前已用了STC8G,关于STC8H等有空再试试了,光靠PCA中断,实现在轴数太少了
纸上得到终觉浅,绝知此事要躬行。
  • 打卡等级:以坛为家II
  • 打卡总天数:441
  • 最近打卡:2025-05-03 08:12:12
已绑定手机

40

主题

371

回帖

847

积分

高级会员

积分
847
发表于 2022-12-31 11:39:50 | 显示全部楼层
飞*** 发表于 2022-12-31 11:09
用硬件的方式,无法中途更改频率。 要求是发送总共5000个脉冲,最高频率是20KHZ,起步是100HZ。  目的是 ...

因为我不知道当前发送了多少个脉冲了,无法根据发送了多少脉冲来调整频率
纸上得到终觉浅,绝知此事要躬行。
