STC32G144K246-LQFP100/64, 100MHz-CPU, 60MHz-I/O, DAC + OP 已验证

神***

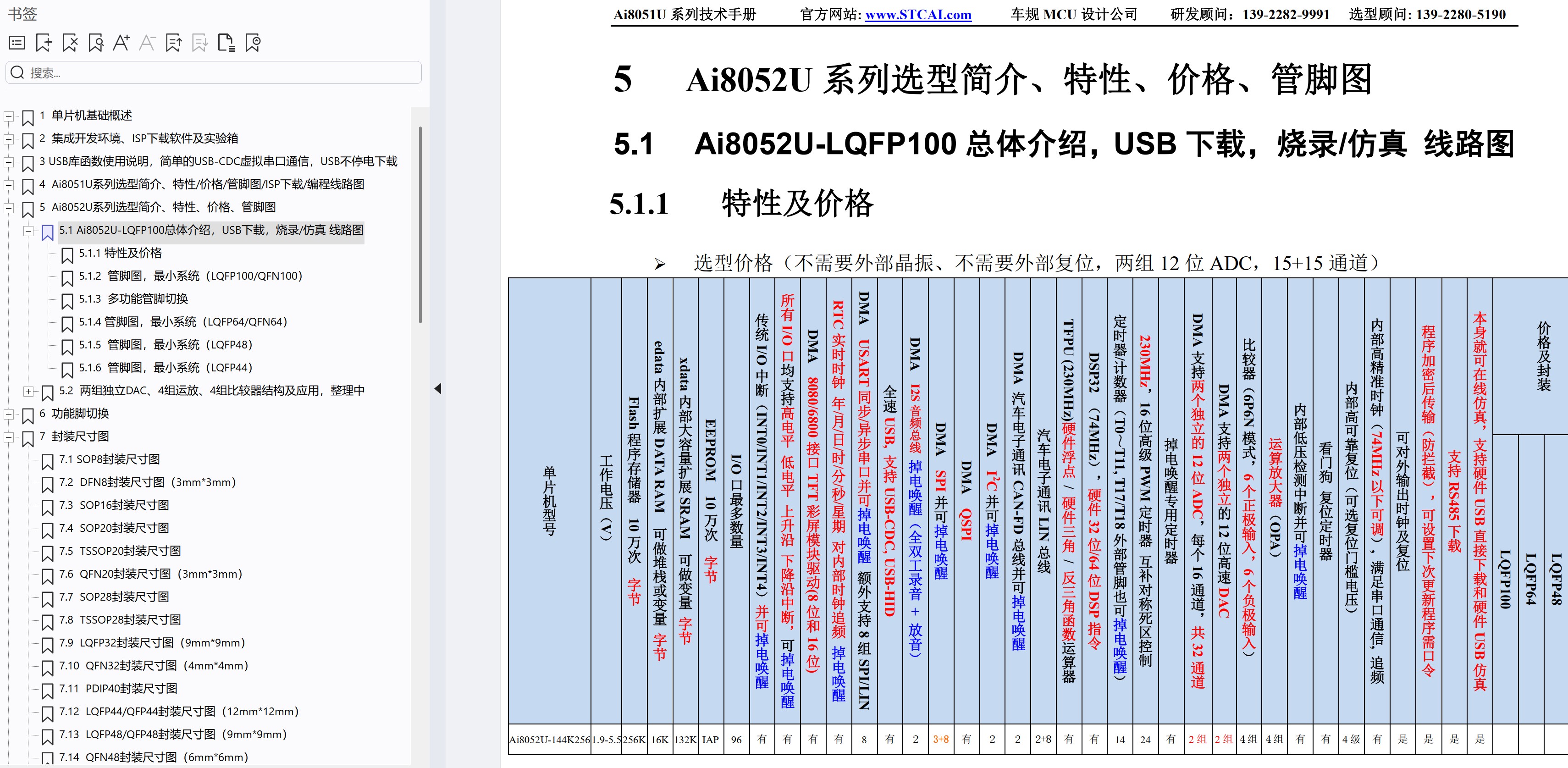

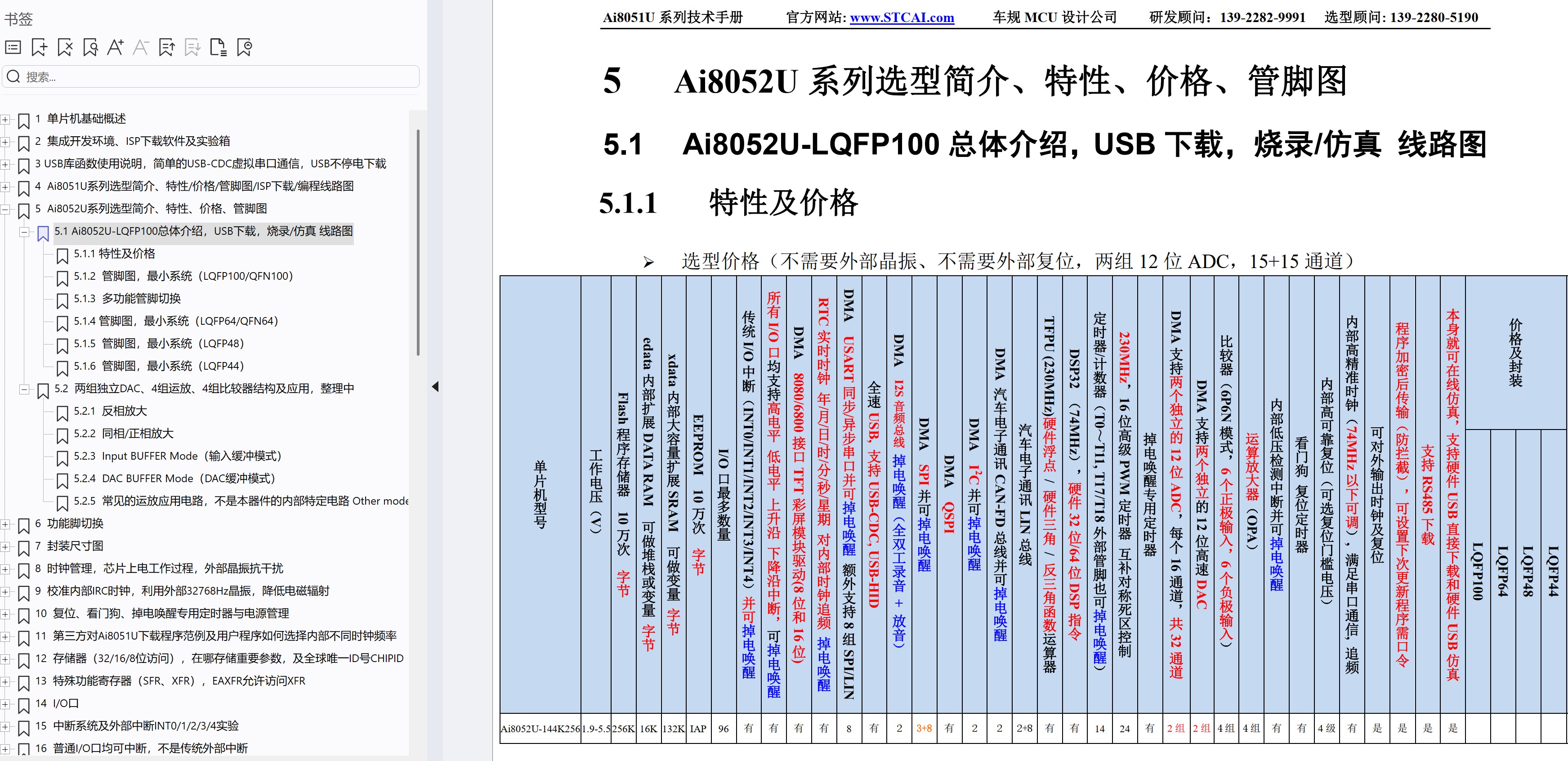

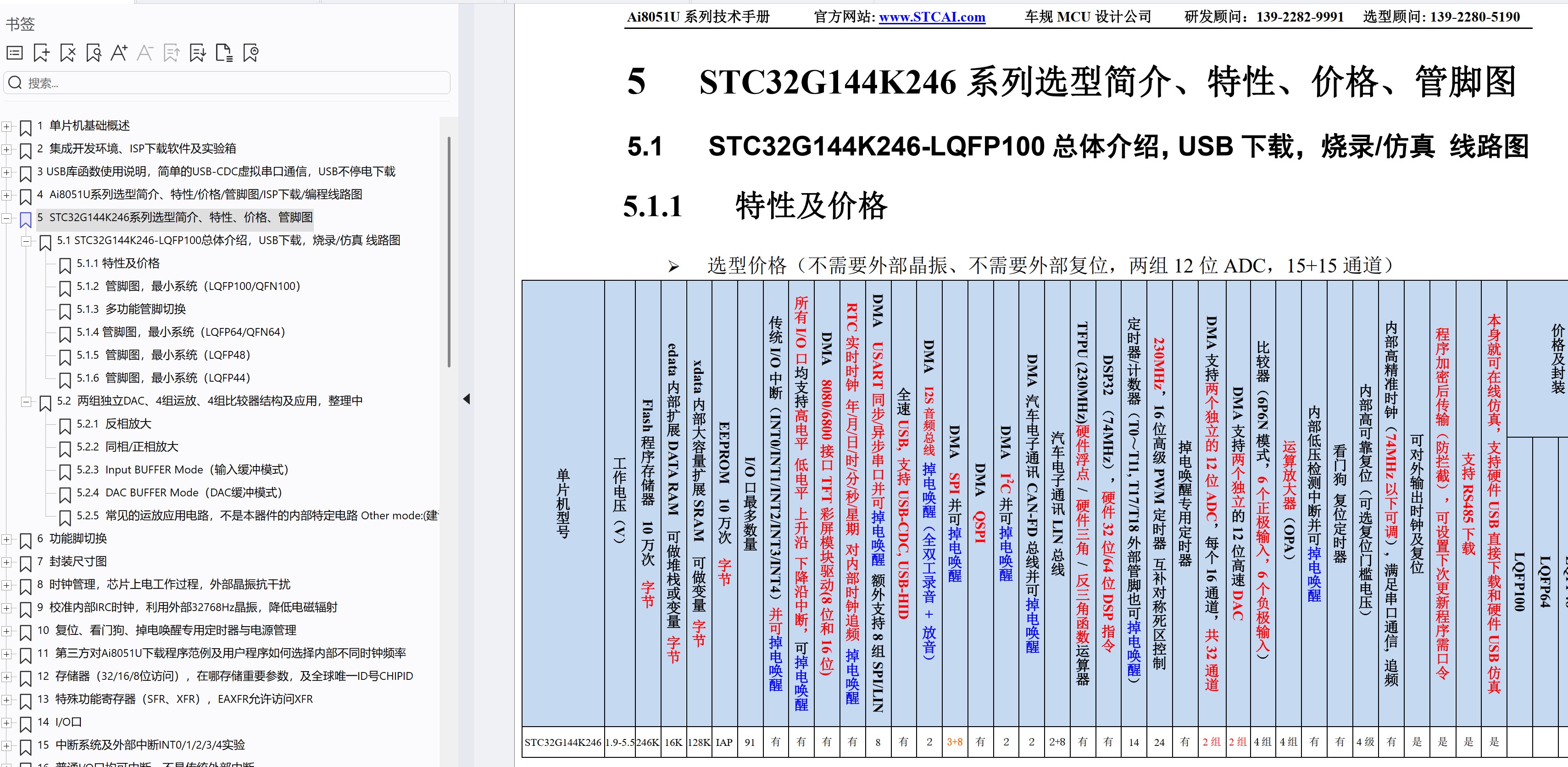

https://www.stcaimcu.com/data/do ... t/STC32G144K246.pdf

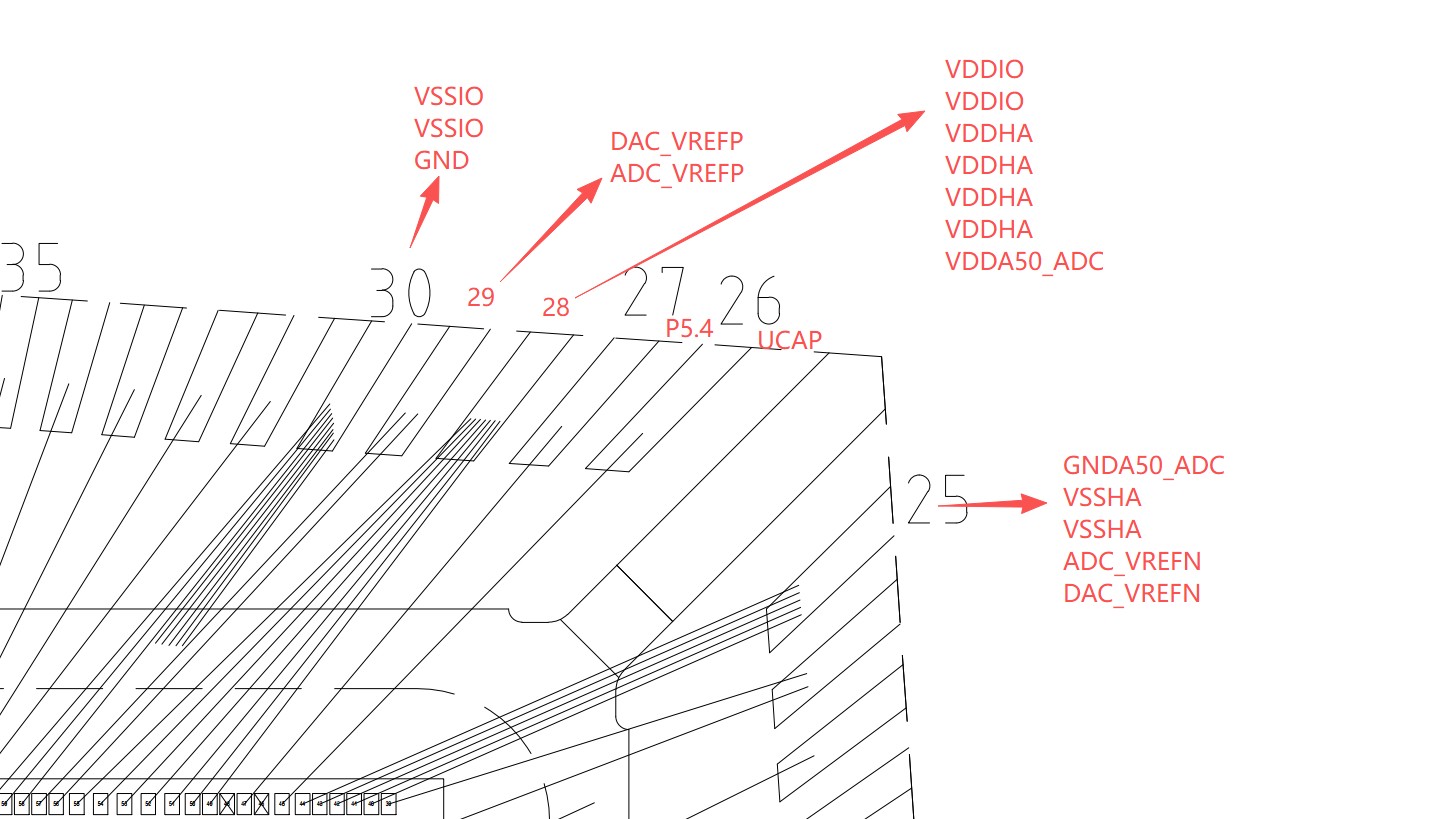

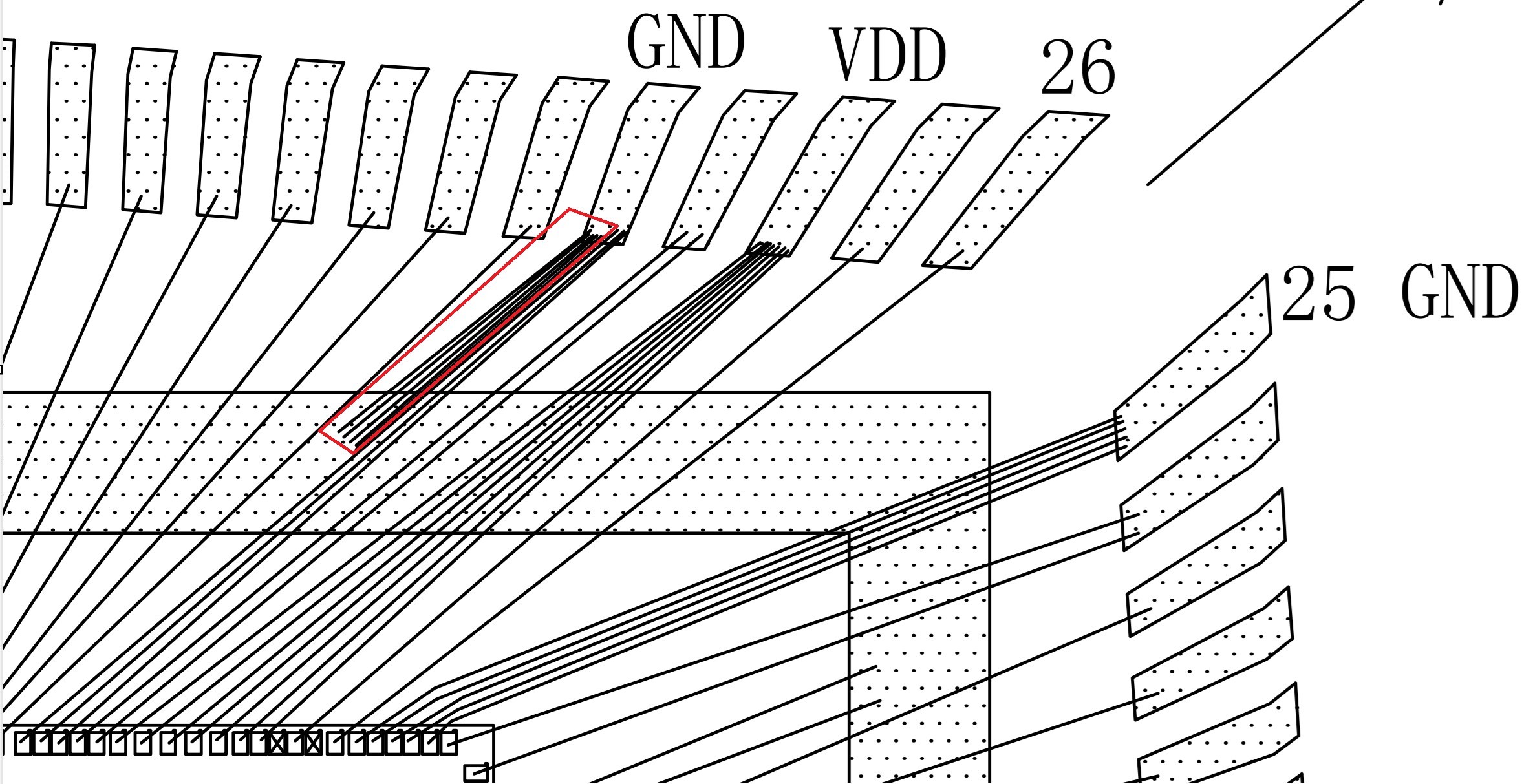

第一批，丝印，STC32G144K256, 封装的芯片少打了下面标红的,
几根地线【CORE-VSS, I/O-VSS】到 GND，但可以测试
===第二批封装，丝印，
         STC32G144K246, 封装的芯片已补上了那5根地线







DSP型 32位8051，真1T 8051，STC32G144K246, 9/1 已回
===144K SRAM, 246K Flash, 小名 Ai8052U
===LQFP100/64，【后期会有：LQFP48，QFN100/64】

征集发挥STC32G144K246性能的实验箱方案
===DSP+模拟大师，STC32G144K246-支持32位/8位8051指令，
         120MHz ~ 100MHz
===TFPU【浮点+三角函数】@230MHz, PWM@230MHz，CAN-FD
===144K SRAM, 246K Flash, LQFP100/64/48
2组独立 真12位ADC；2组独立 12位DAC，2.8M/S 的速度,
4组独立运放 / PGA, 4组独立比较器
STC32G144K246的2个独立高速【12位DAC】直接在内部
===输出到 【内部运算放大器OPA输入 / PGA】，再输出
===或输出到【内部比较器】输入

USB 2.0，Full-Speed，16个双向端点，支持4种端点传输模式
2组 CAN-FD !!!  3组 Lin; 2组 I2S
DMA-P2P/外设直接到外设, DMA支持 :
        TFT-i8080/M6800接口, QSPI, 3组独立的SPI, 2组独立的I2C
        8组USART, 可分别支持异步串口UART或同步串口SPI
        2组独立的12位ADC；2组独立的12位DAC；
        24-通道, 6组周期不同高级16位PWM定时器：
        3 组 4 对互补PWM（PWMA/PWMC/PWME），方便控制 3组3相电机
        3 组 4 个单独PWM（PWMB/PWMD/PWMF）
T0/T1/T2/T3/T4, T5/T6/T7/T8, T9/T10, T11, T17/T18, 14个24位定时器
RTC-年/月/日/星期/时/分/秒 实时时钟

取消 I/O 口的 准双向口 模式，有 高阻输入 / 强推挽输出 / 开漏 模式
=== I/O 速度 在 53MHz ~ 60MHz 以上

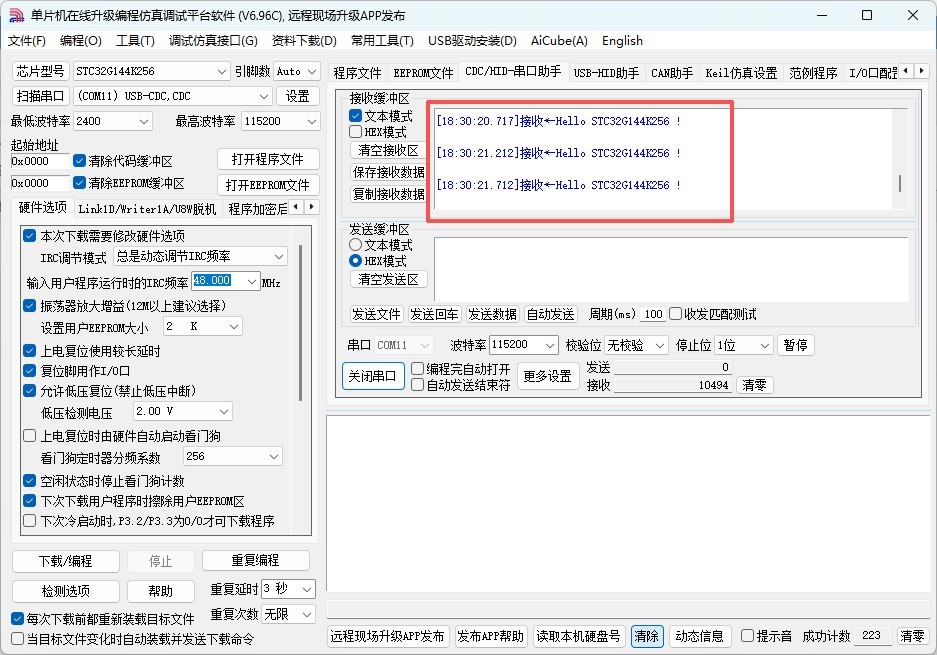

STC32G144K256 使用USB-CDC库演示：
printf_usb("Hello World !\r\n"); 成功 ！





STCAI-配套的全自动汽车级智能测试生产线及智能化仓储运输系统
===追求极致的不麻烦人-20250827-2

神***

STC32G144K246 的内部 Flash的速度是 33MHz ~ 40MHz:
1,  用高速的 i-Cache 运行程序；

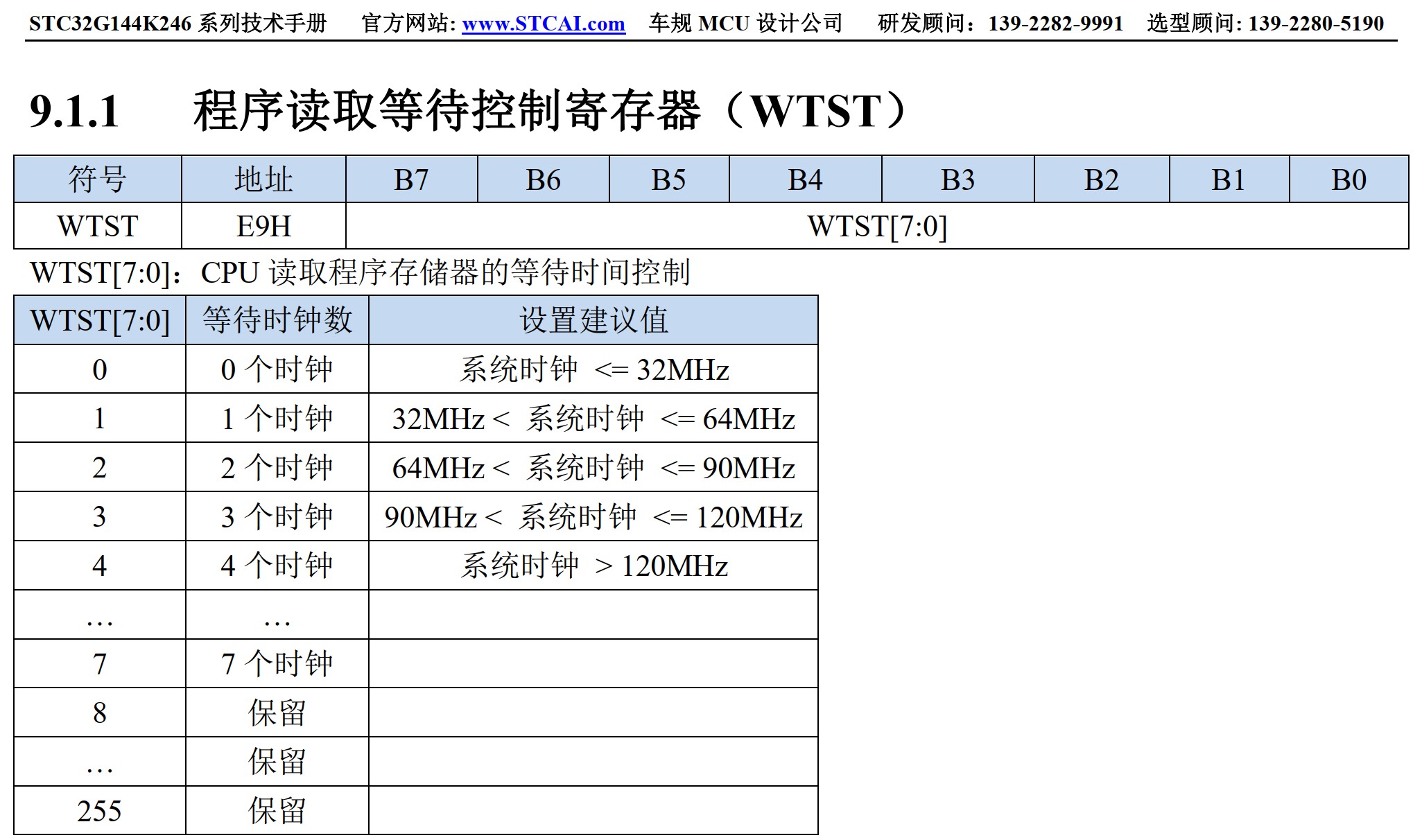

2，用 WTST 寄存器设置 取程序的等待时间
      64MHz,   等1，FLASH/32MHz;
      90MHz,   等2,  Flash/30MHz;
      100MHz, 等2,  Flash/33MHz;
      120MHz, 等3,  Flash/30MHz;
如有异常现象，多增加一个时钟等待

指令在 i-Cache里面运行时，
按每条指令的实际执行时钟数=指令时钟数运行,
时钟频率越高，速度越快


STC32G144K246，2025/9/2 信息
P0口 跑马灯 演示，终于成功了
后续先化一周时间移植 ISP下载 / USB仿真部分
待成功后，再全面功能测试

神***

【新提醒】Ai8052U 实验箱 讨论稿，20250617 | STC32G144K246 - 实验箱，核心功能实验板，大学教材 国芯人工智能技术交流网站 - AI32位8051交流社区



【新提醒】AI8052U-144K256-LQFP100 核心板，讨论稿, 大家帮审核 - 实验箱，核心功能实验板，大学教材 国芯人工智能技术交流网站 - AI32位8051交流社区


【新提醒】Ai8052U-144K256-LQFP64 核心板，讨论稿, 大家帮审核 - 实验箱，核心功能实验板，大学教材 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

AI点灯会更方便了，
2个独立的12位ADC在DMA的支持下，
语音的录音部分 A/D速度加倍了.
全网期待 深圳大学 的 AI8051U点灯，开源学习

神***

STC32G144K246，又名 Ai8052U, 2025/9/2
P0口 跑马灯 演示，终于成功了
后续先化一周时间移植 ISP下载 / USB仿真部分
待成功后，再全面功能测试

STC32G144K246，又名 Ai8052U, 2025/9/2
P0口 跑马灯 演示，终于成功了
后续先化一周时间移植 ISP下载 / USB仿真部分
待成功后，再全面功能测试

神***

STC32G144K246

3.3V, I/O 对外输出速度，50MHz ~ 60MHz

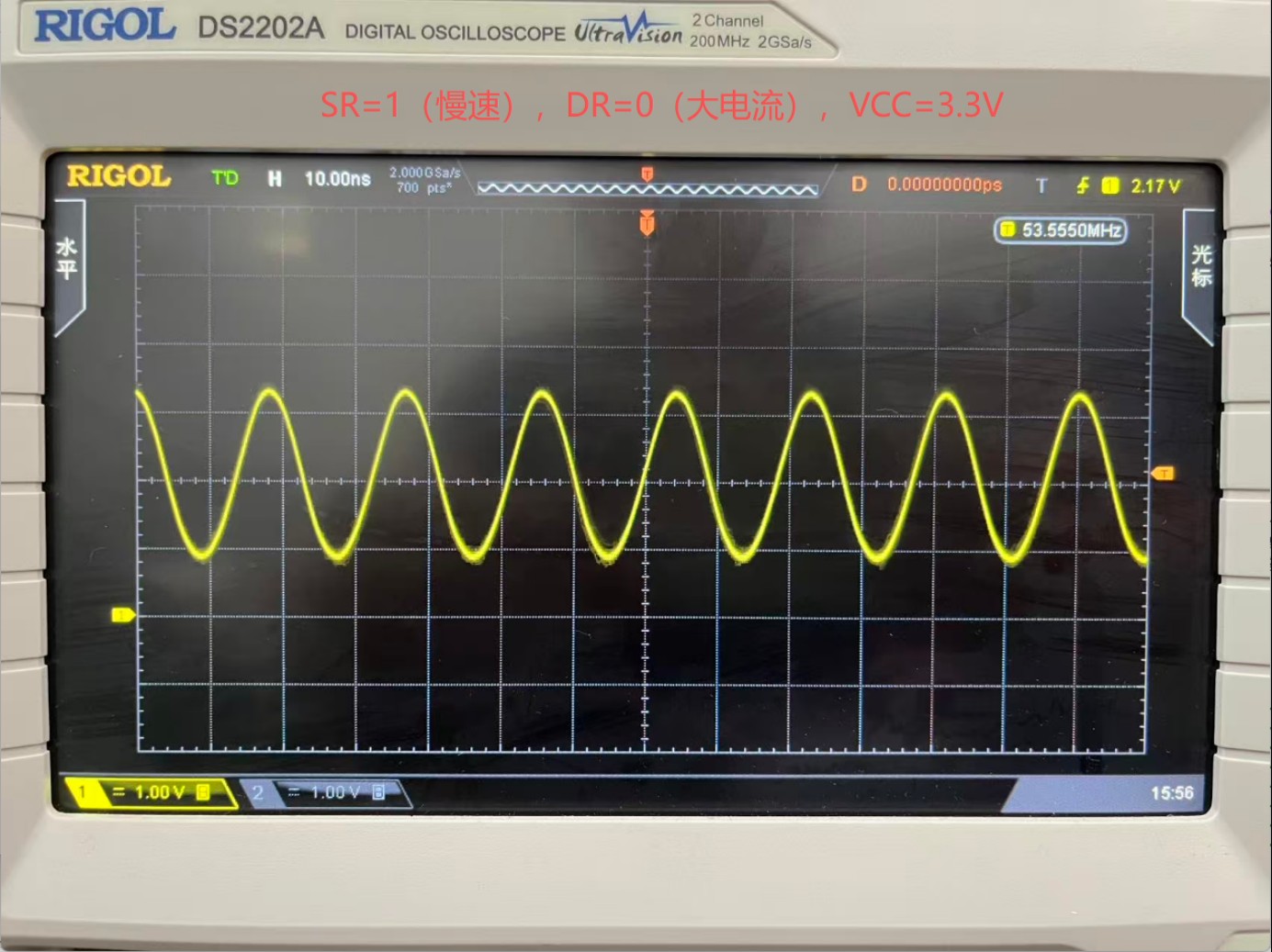

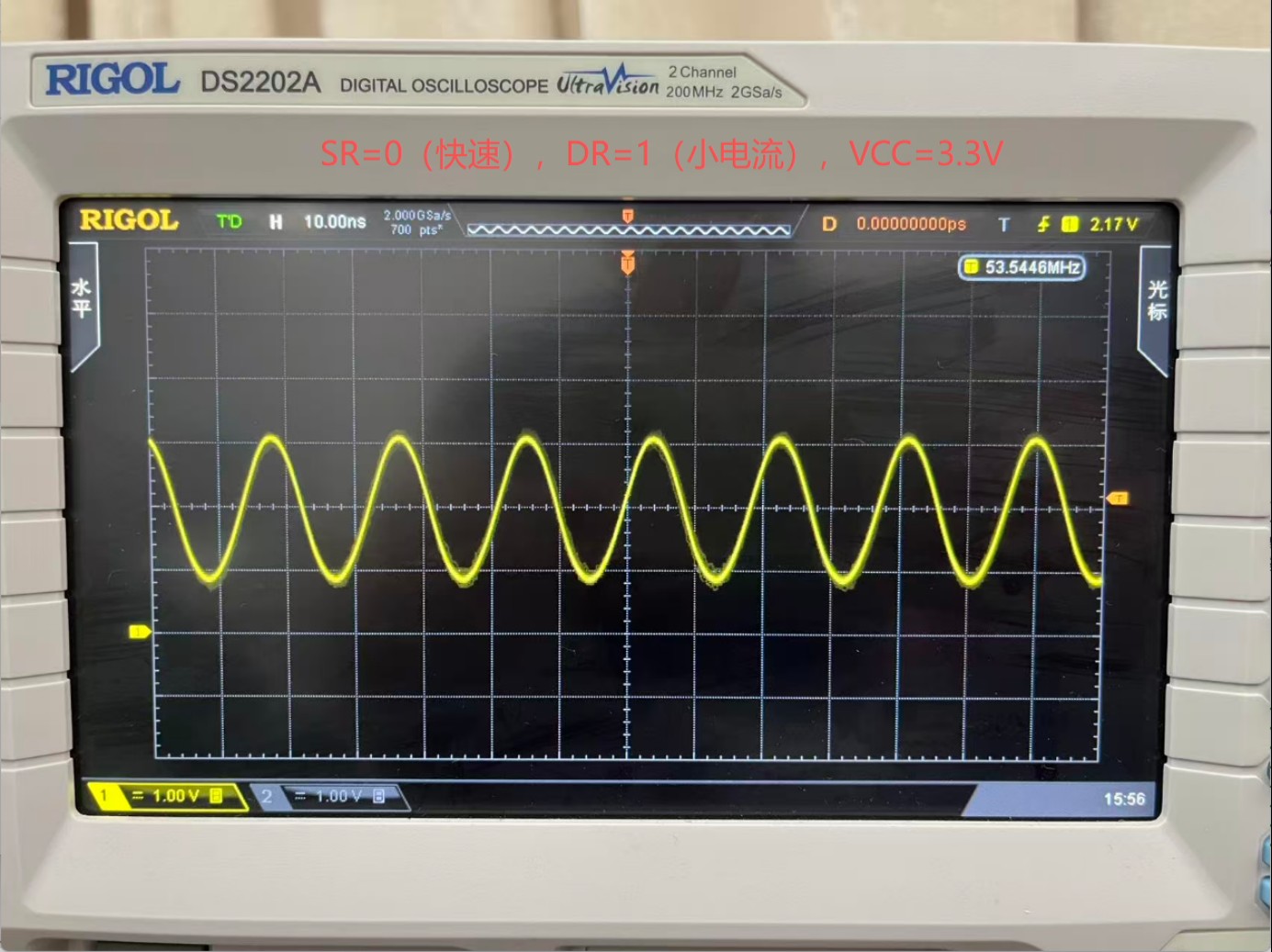

50MHz ~ 60MHz, 打开大电流和快速模式，3.3V输出50M没问题

测试芯片：STC32G144K246

使用HPLL输出的108MHz作为系统时钟，P5.4口2分频输出系统时钟

P5.4设置为推挽输出模式，外部无上拉电阻和LED

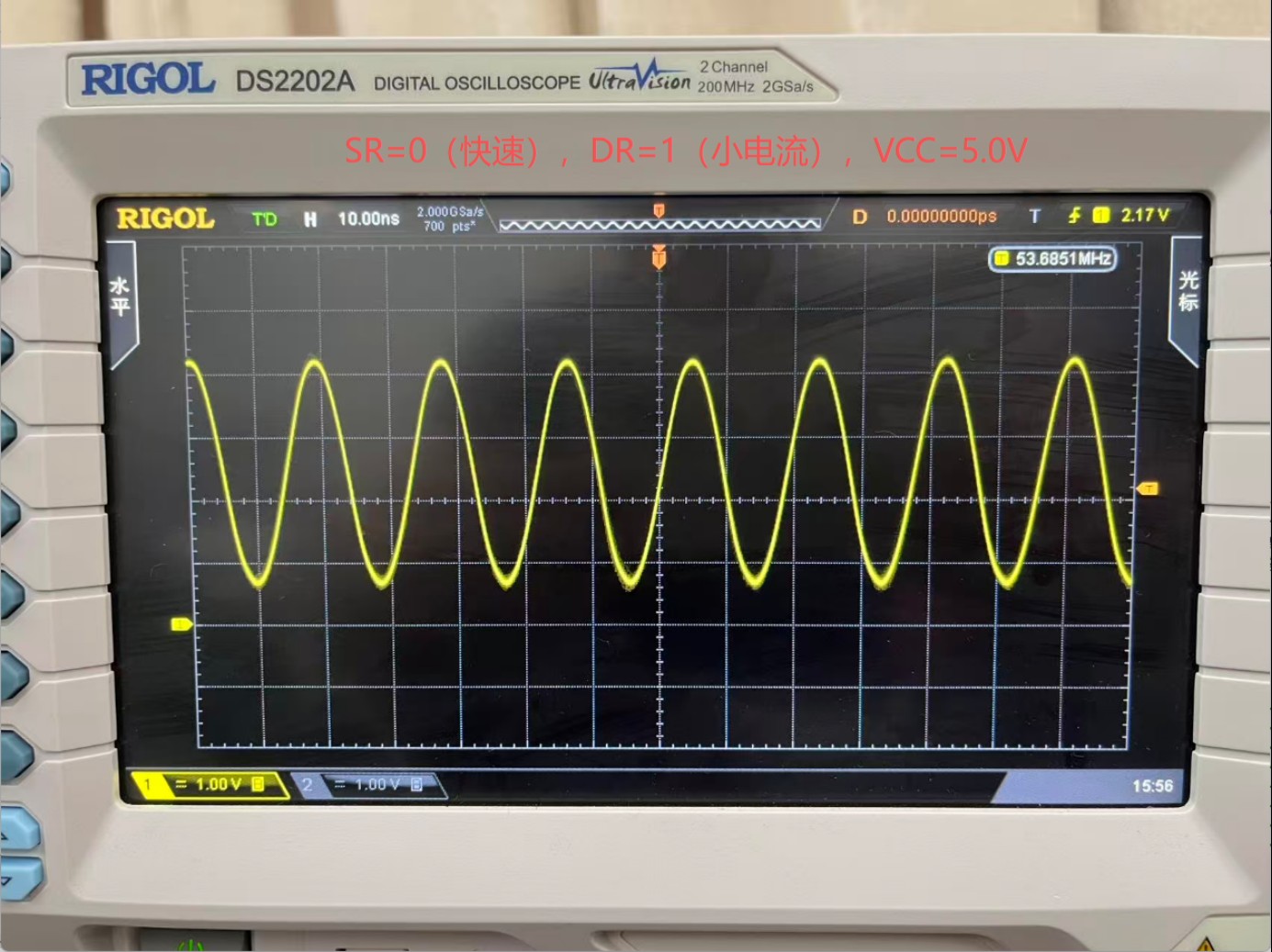

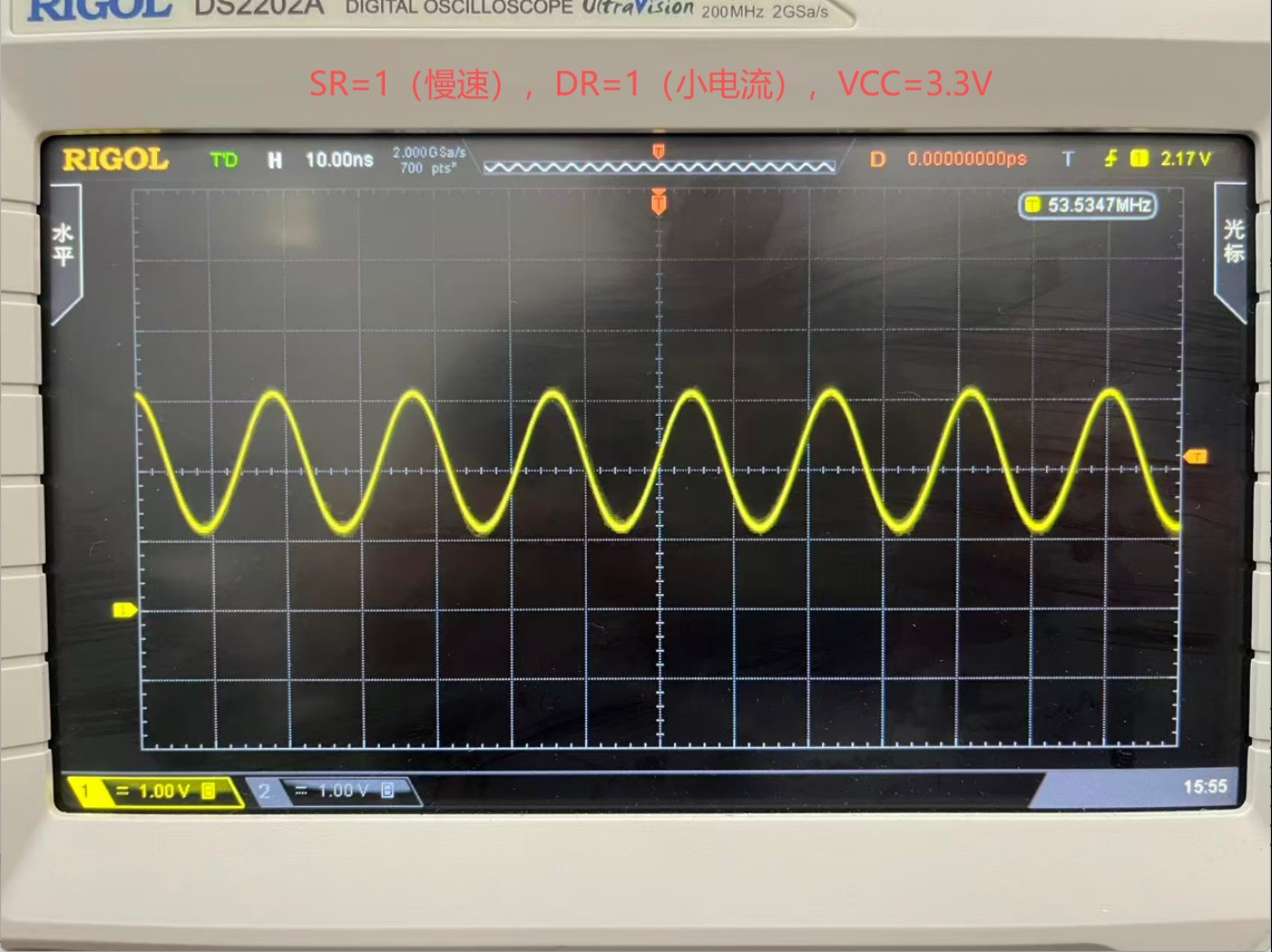

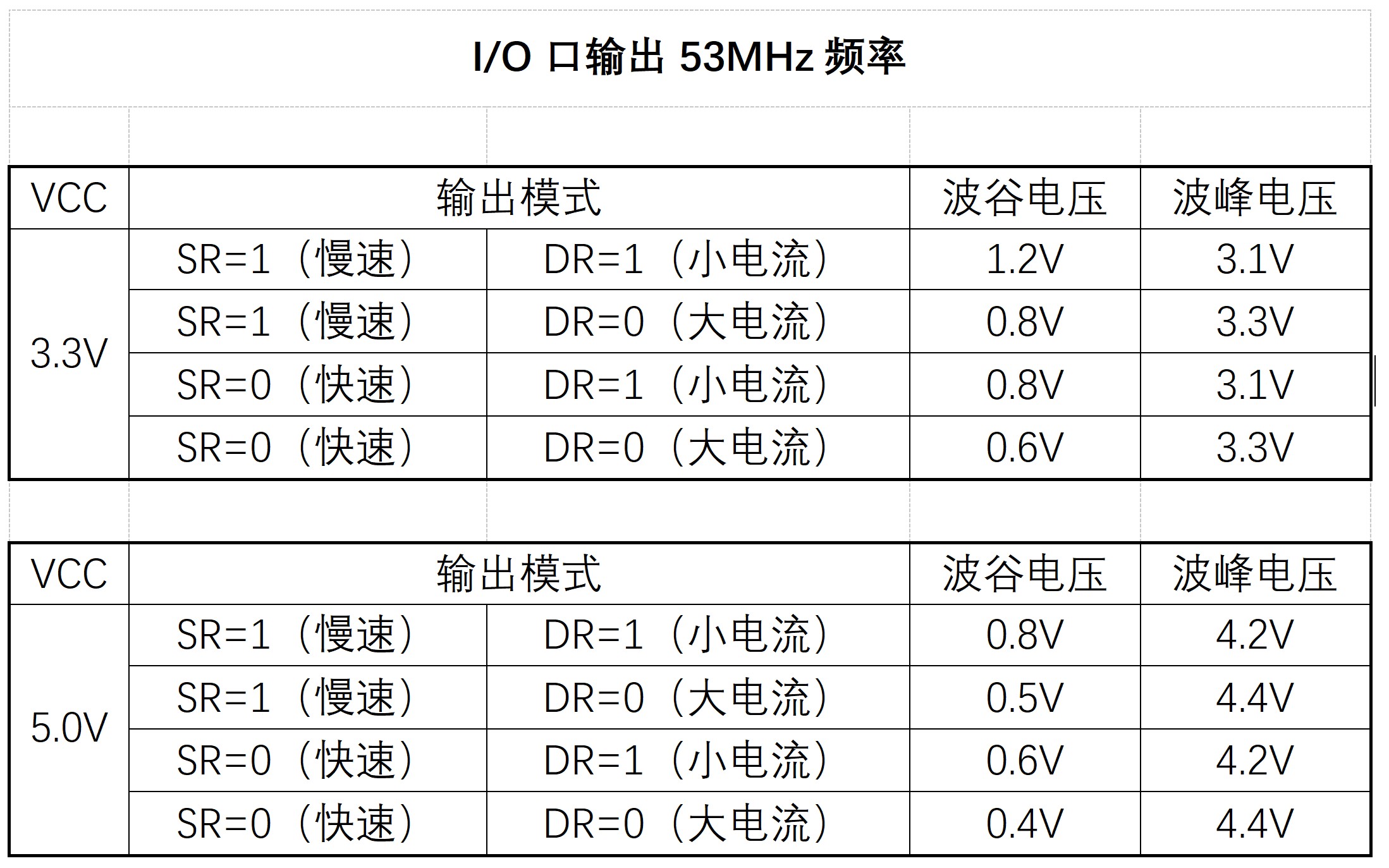

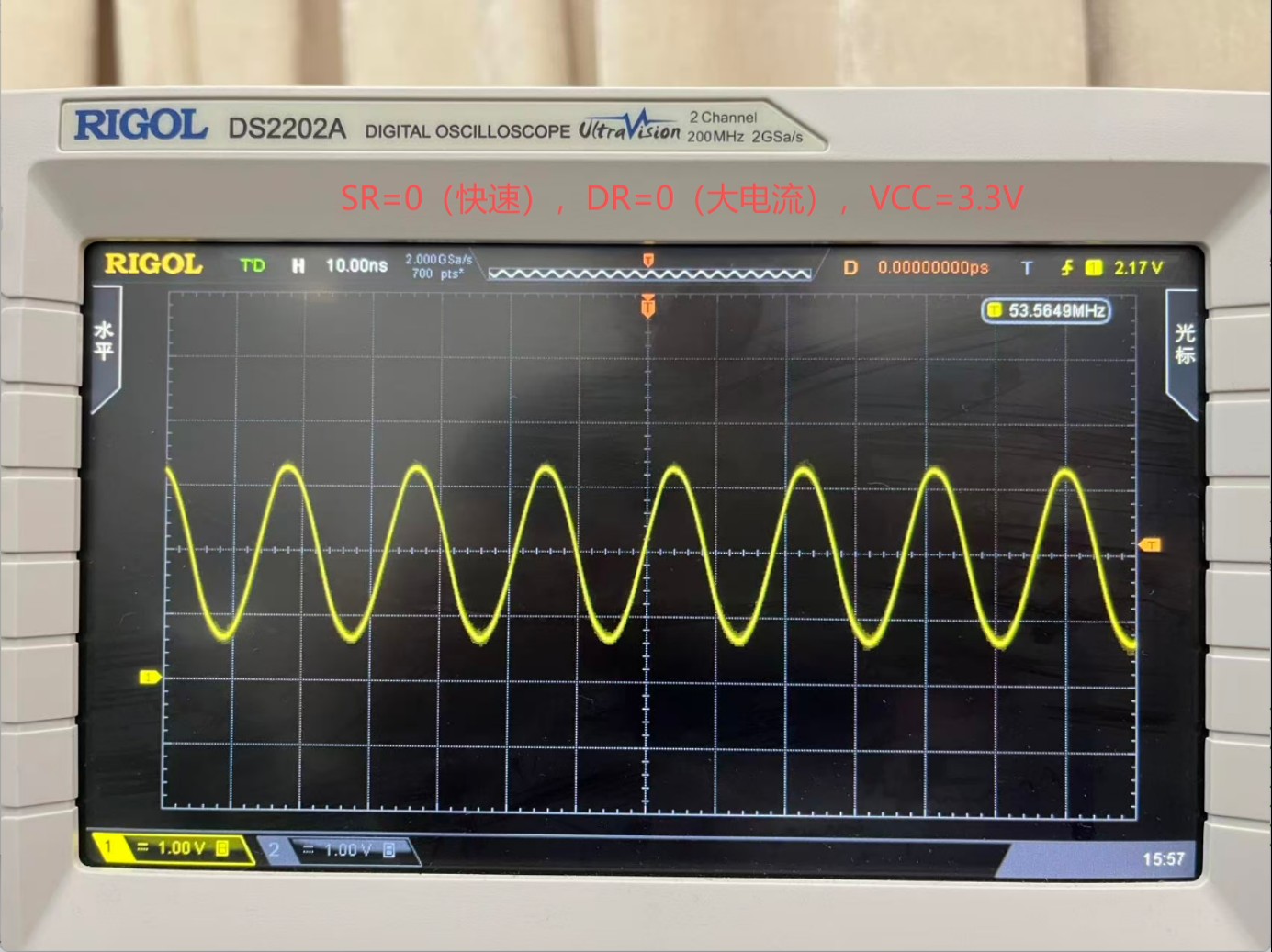

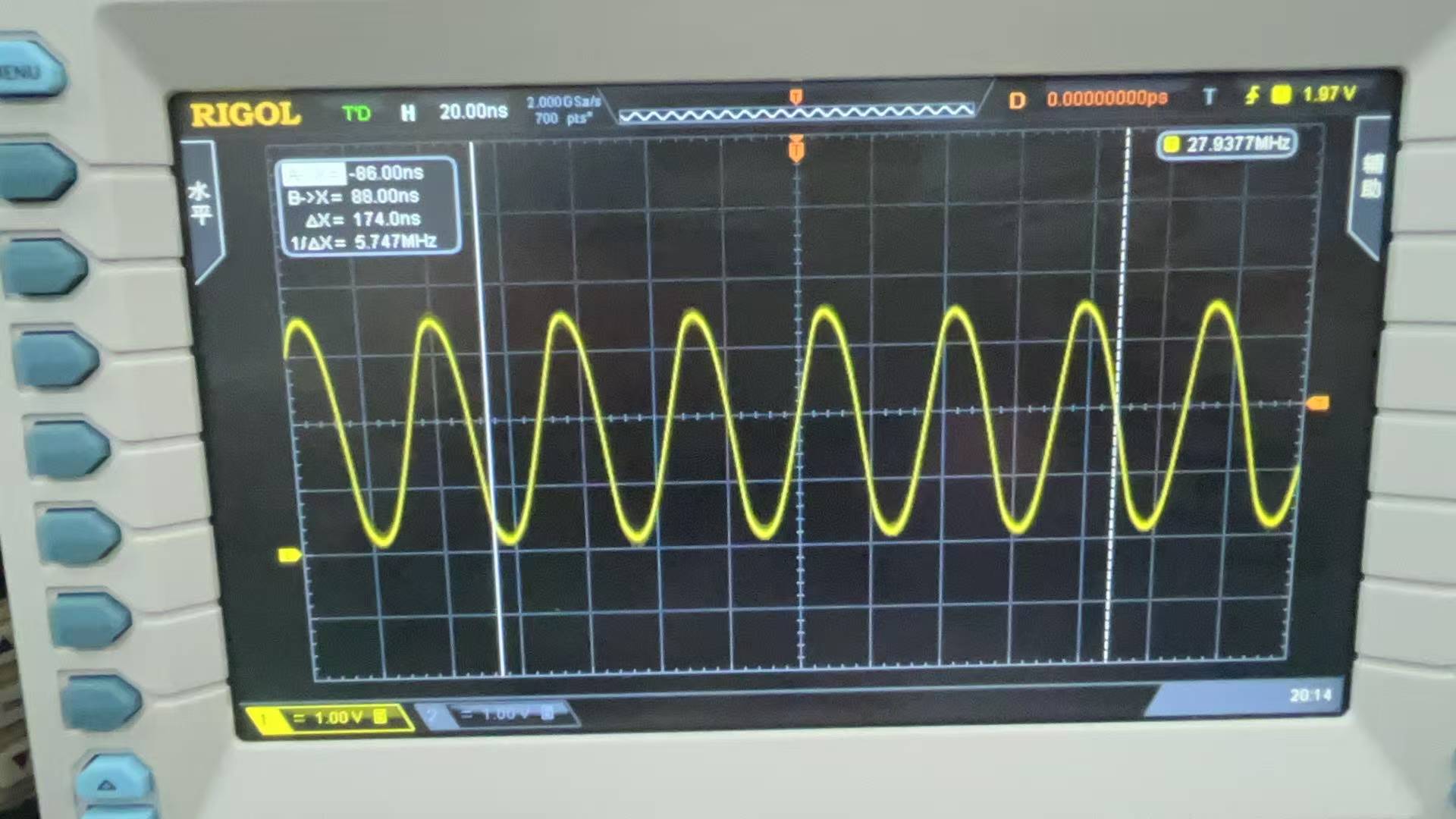

3.3V, I/O 对外输出速度的实际波形，53MHz








============================================

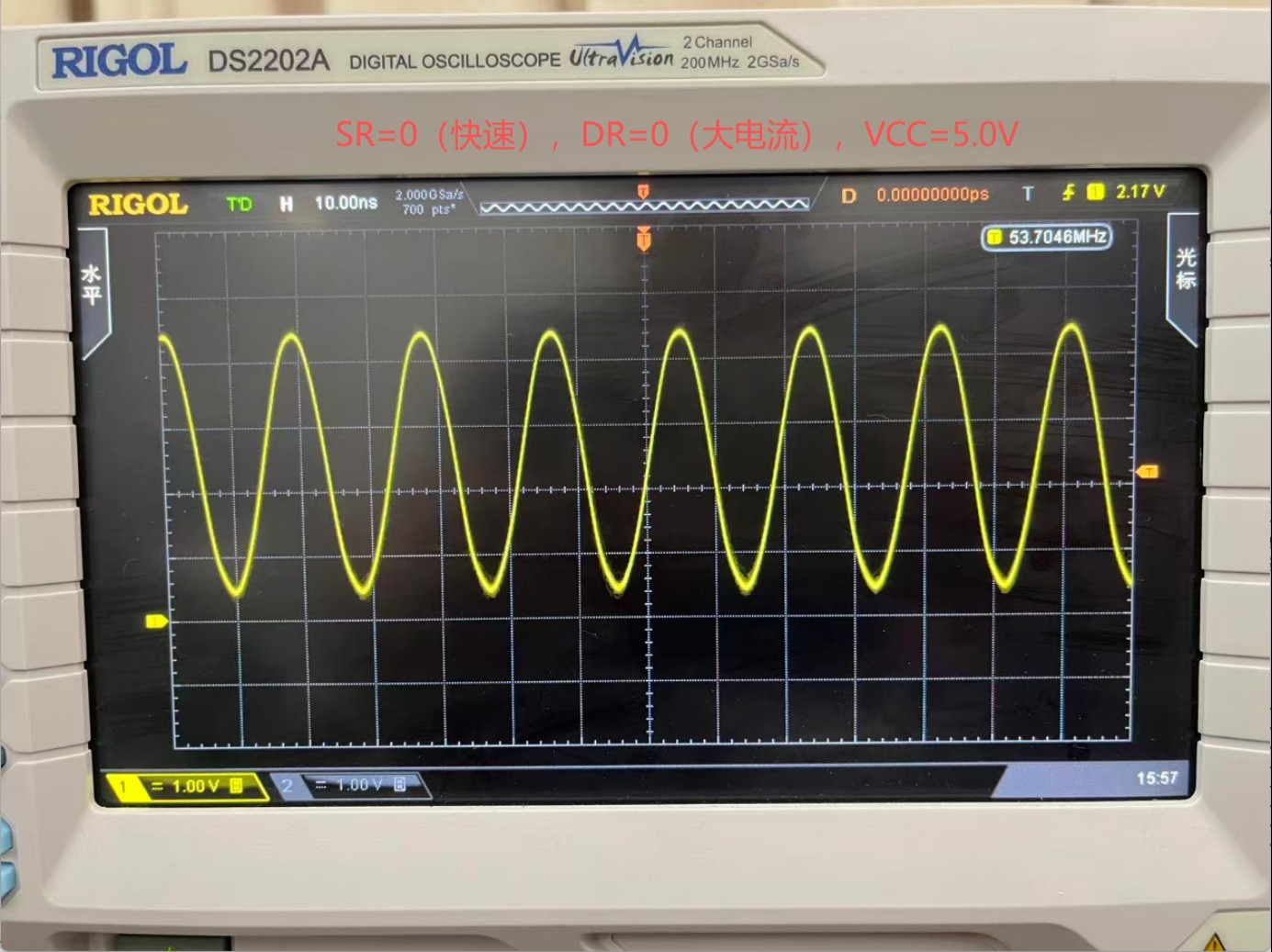

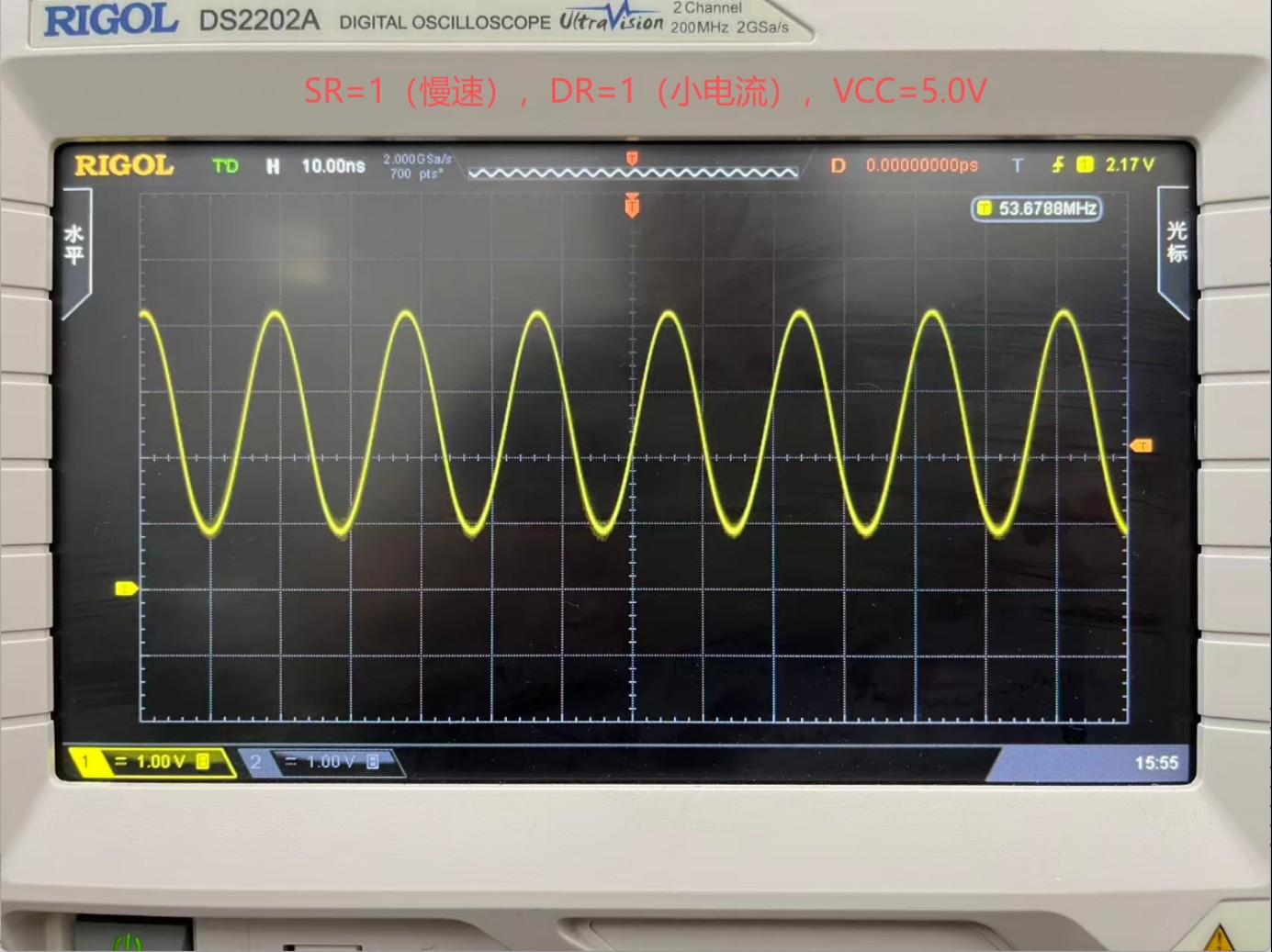

5V, I/O 对外输出速度的实际波形，53MHz








===============================

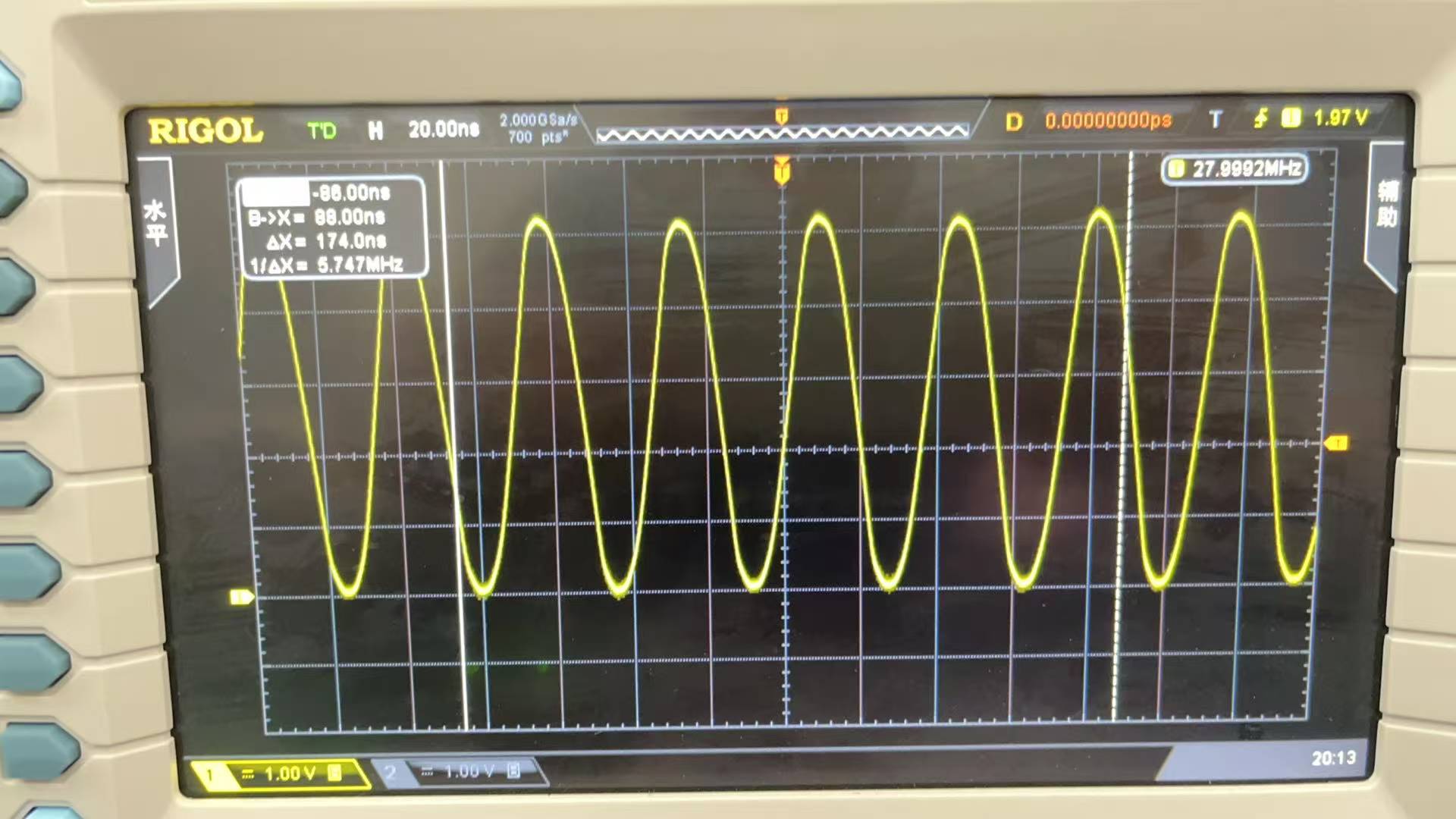

3.3V, I/O 对外输出速度的实际波形，28MHz
慢速，小电流


========================================

5V, I/O 对外输出速度，28MHz
慢速，小电流

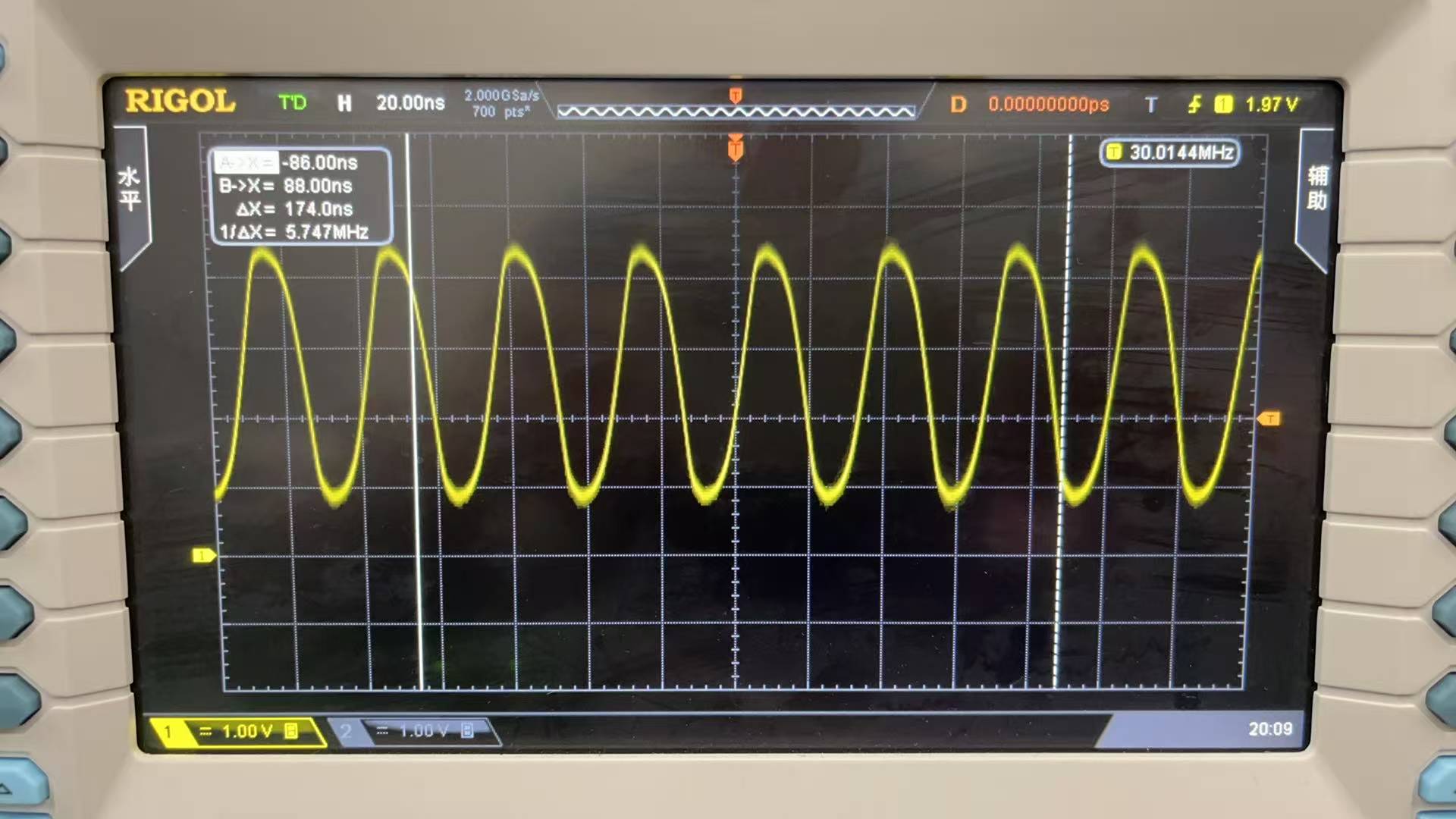

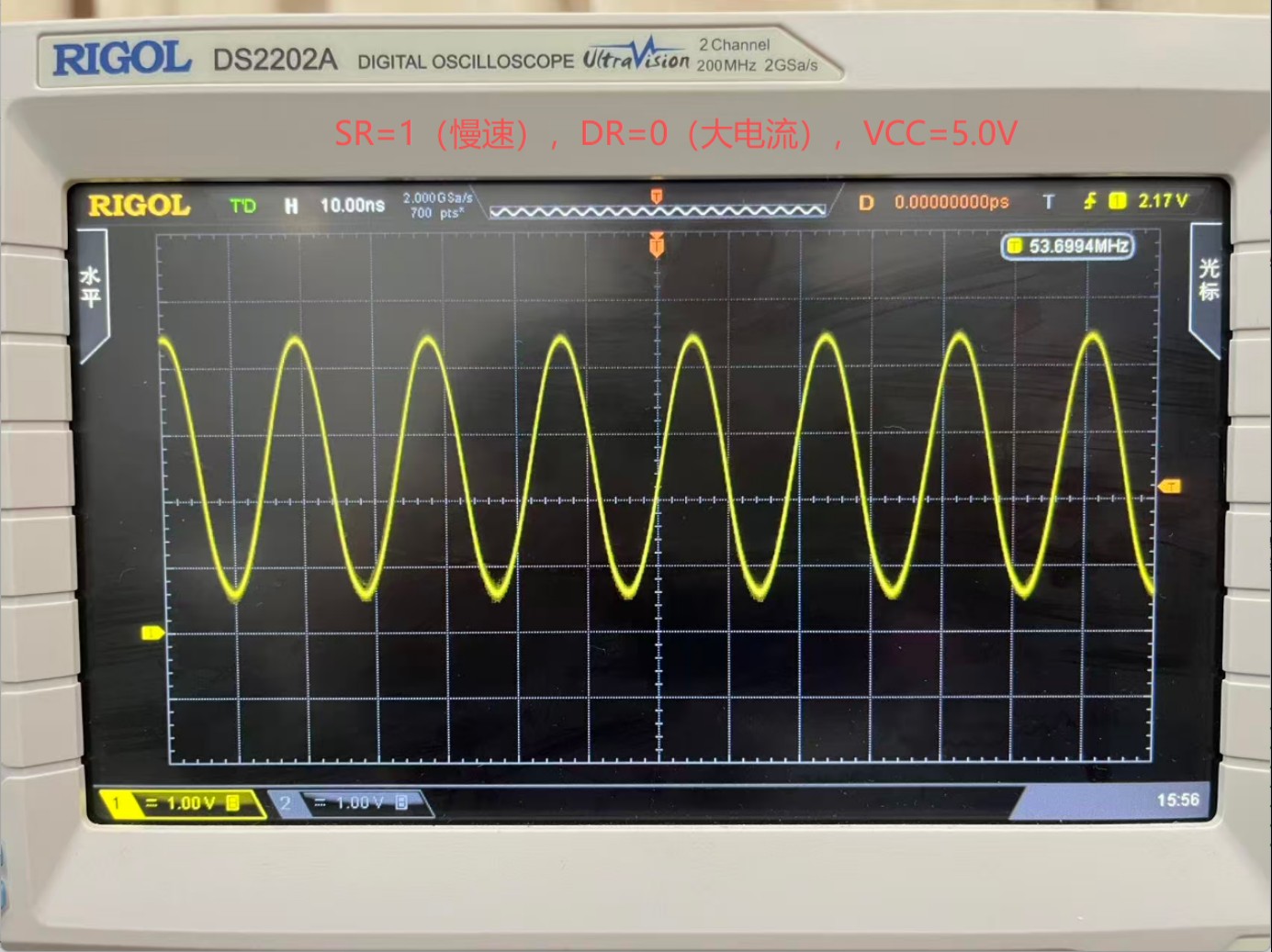

5V, I/O 对外输出速度，30MHz
慢速，小电流

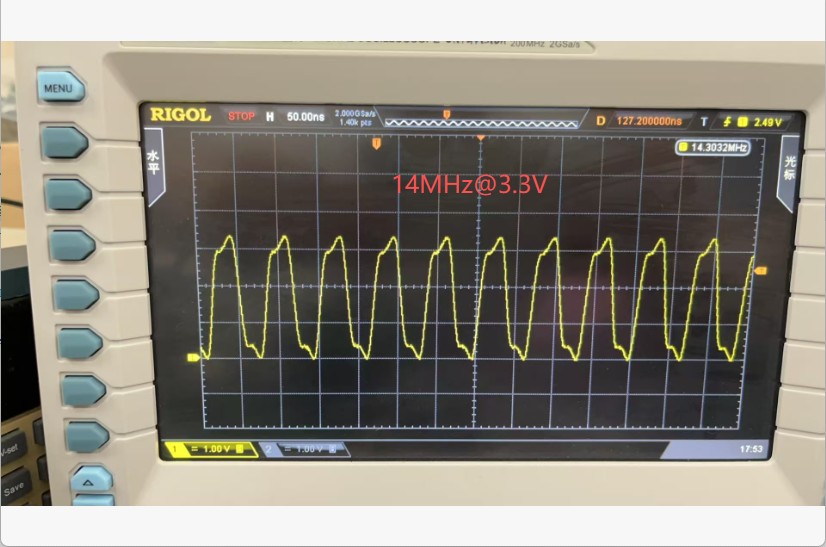

3.3V, I/O 对外输出速度，14MHz

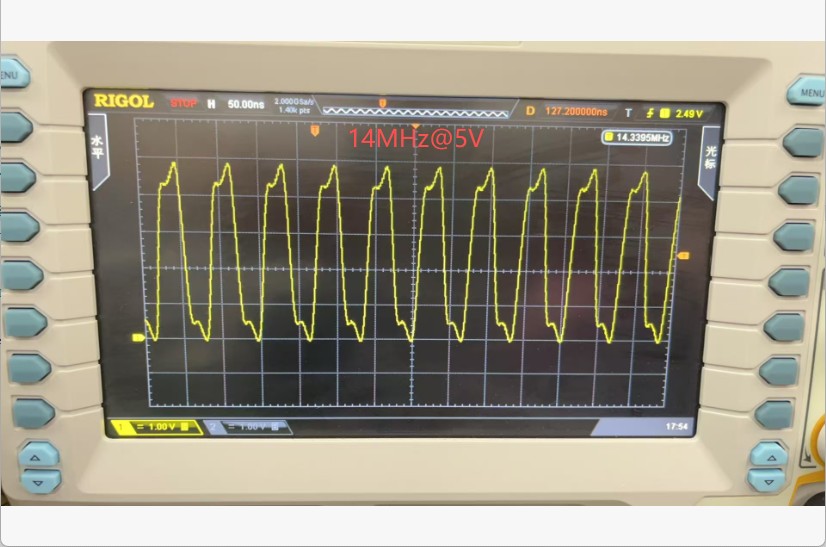

5V, I/O 对外输出速度，14MHz

zh***

2025/9/10，教师节，
STC32G144K256 使用USB-CDC库演示：
printf_usb("Hello World !\r\n"); 成功 ！

神***

内部测试：

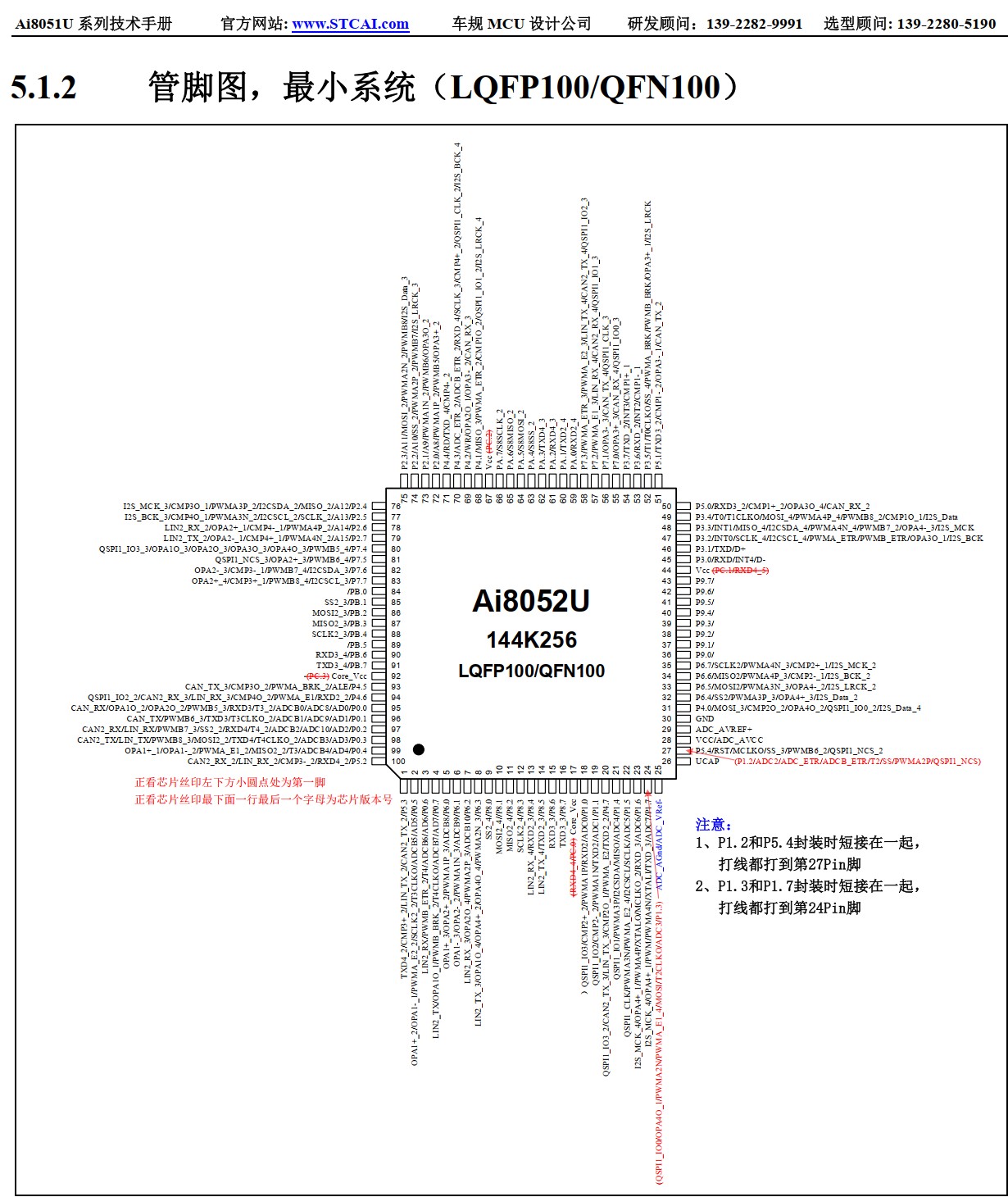

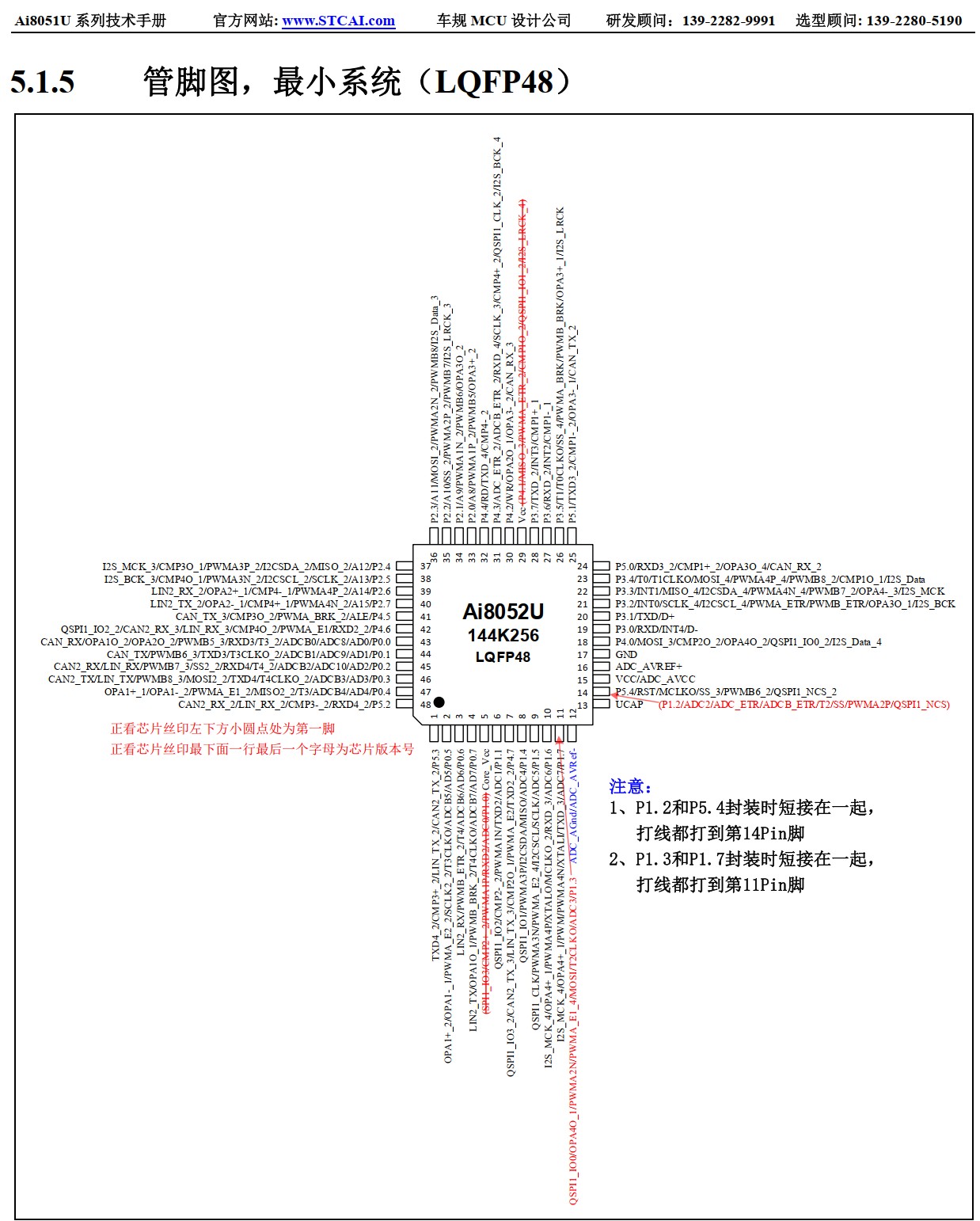

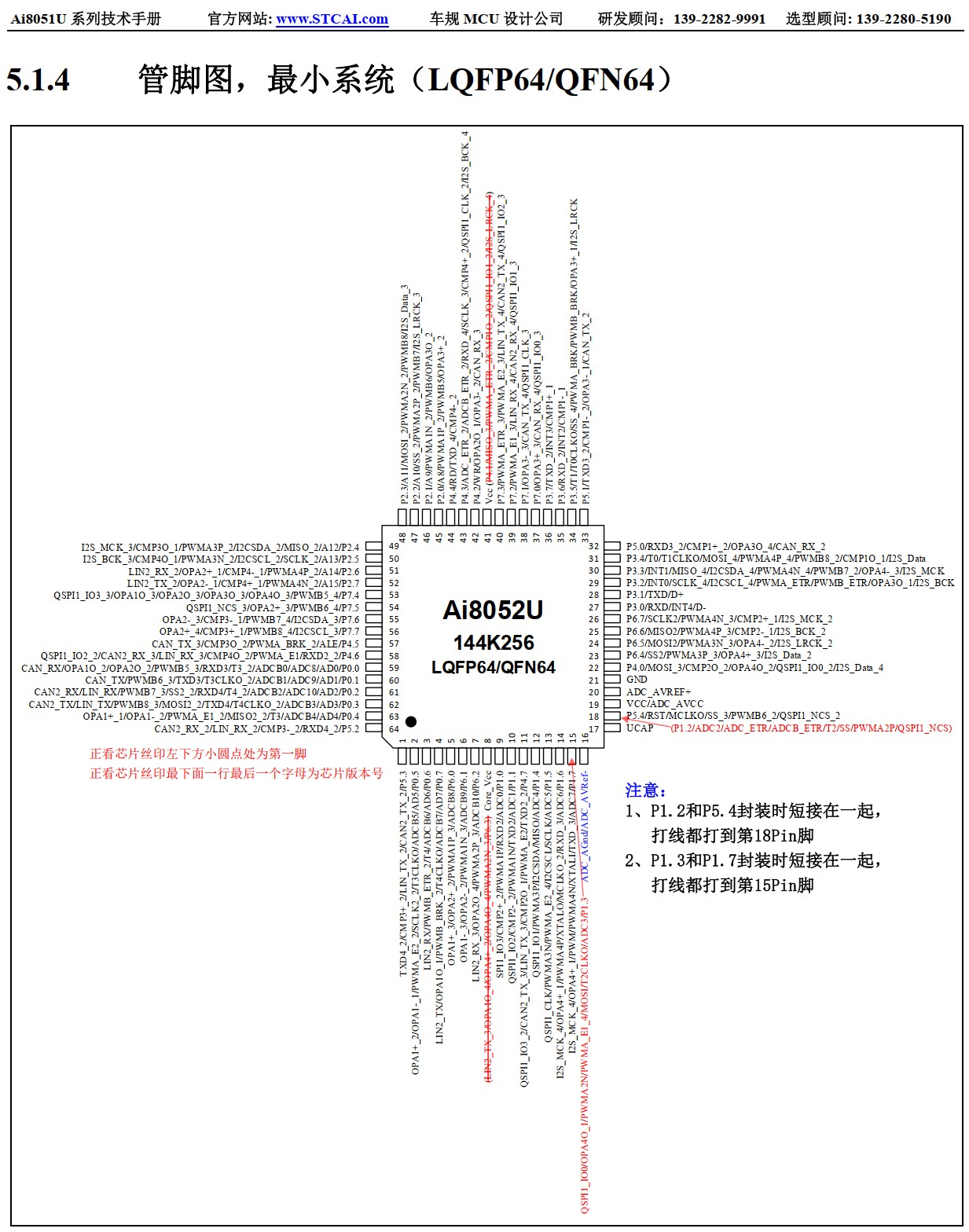

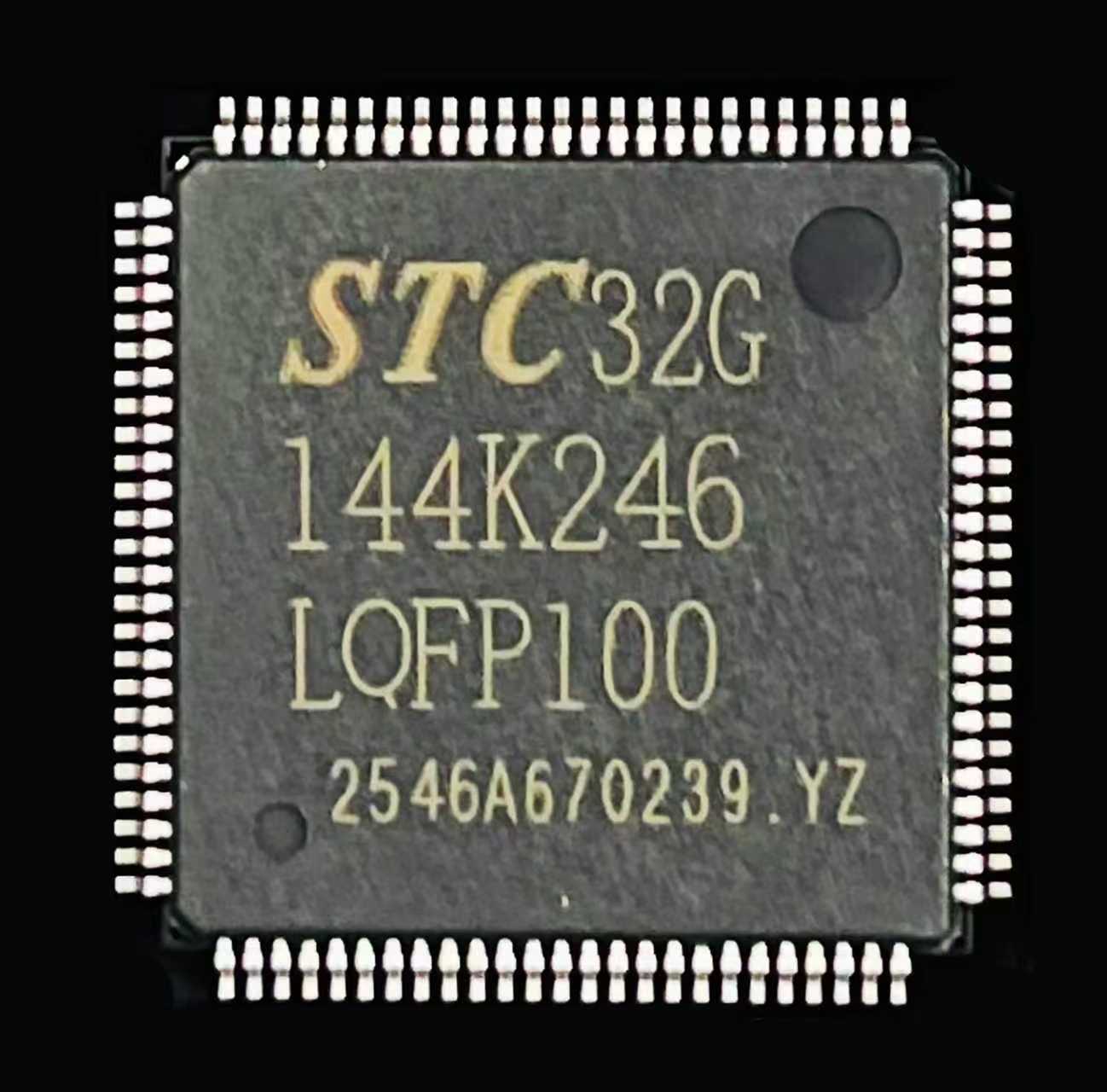

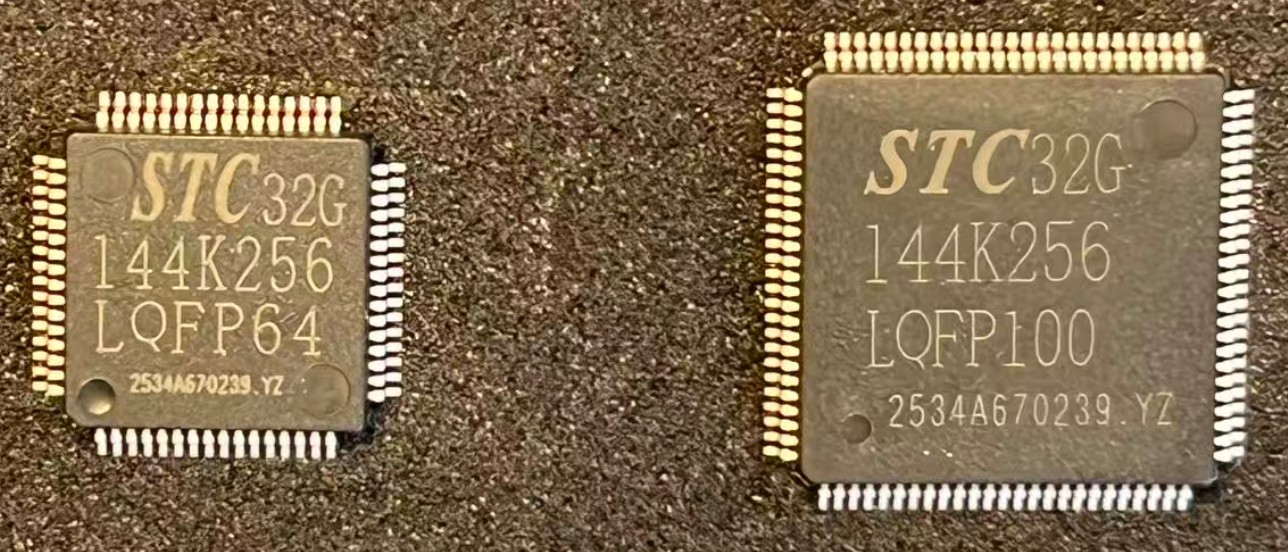

STC32G144K246-LQFP100 / LQFP64

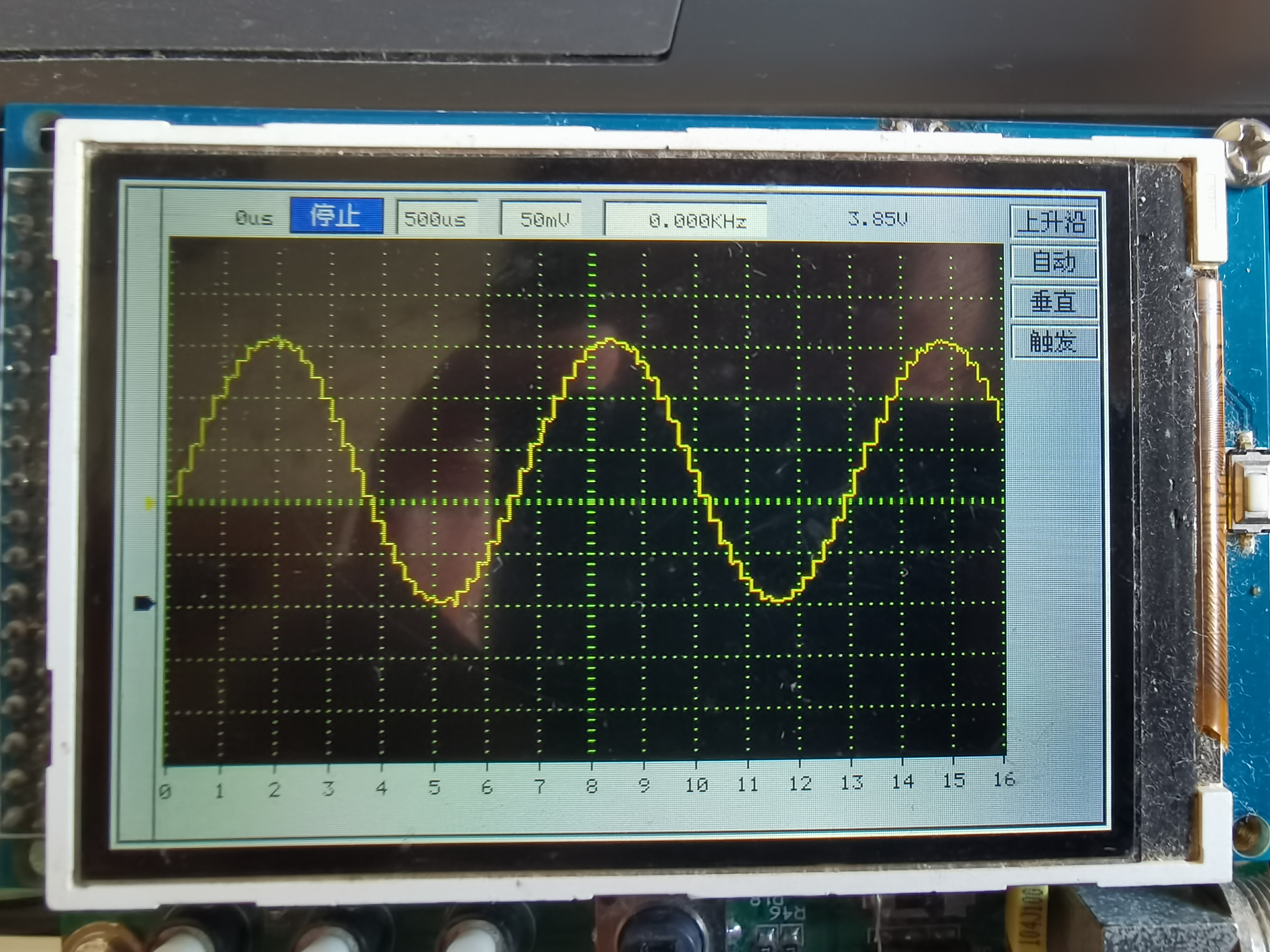

12位 DAC1+OP1 输出正弦波已正常。
DAC, 2MHz 离散数字 输出，未平滑滤波处理，
===DAC速度可以到 2.8MHz
OP1 如实 1：1 缓冲输出，DAC 完美

神***

STC32G144K246-LQFP100/64,  刷彩屏的能力
120MHz-CPU, 极限 140MHz
53MHz-I/O,
DAC + OP 已验证

AI8051U, 40MHz,  13.5MHz-I/O 速度，@3.3V
320*240, AI8051U 刷彩屏
==》 320*240*2 = 153,600;    28帧/S

480*320, AI8051U 刷彩屏
==》 480*320*2 = 307,200;    14帧/S

800*480, AI8051U 刷彩屏
==》 800*480*2 = 768,000;    5.6帧/S

STC32G144K246-LQFP100/64, 刷彩屏是AI8051U的4倍的速度
120MHz-CPU, 极限 140MHz
53MHz-I/O 速度,
===>刷彩屏是 AI8051U 4倍的速度

STC32G144K246-LQFP100/64, QSPI读FLASH, DMA 刷彩屏，4倍AI8051U的速度
320*240*2 = 153,600;    28帧/S * 4 = 112 帧/S;   改成 SPI 要除4 = 28 帧/S;
480*320*2 = 307,200;    14帧/S * 4 = 56 帧/S;     改成 SPI 要除4 = 14 帧/S;
800*480*2 = 768,000;    5.6帧/S * 4 = 22.4 帧/S; 改成 SPI 要除4 = 5.6 帧/S;

zh***

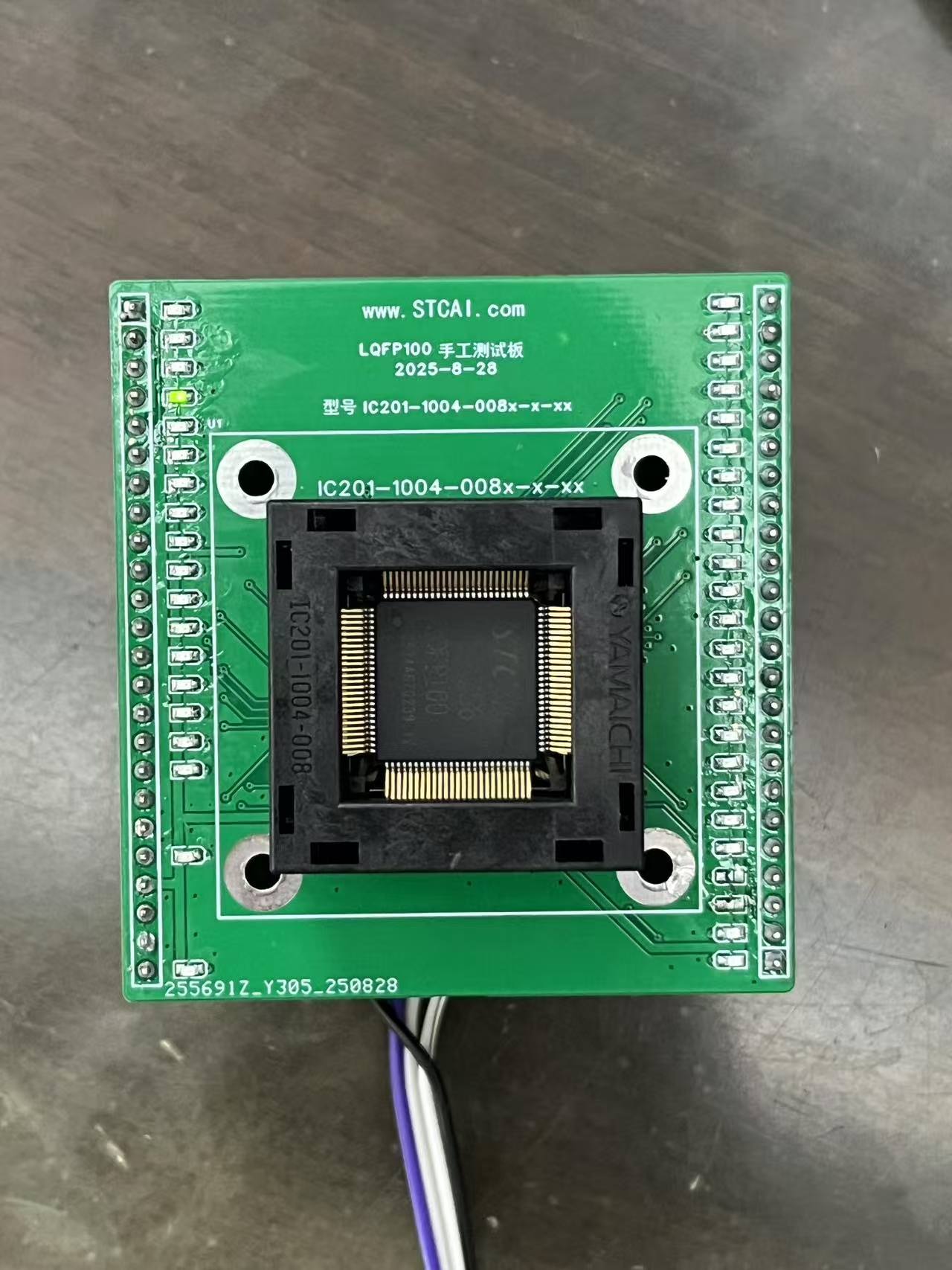

STC32G144K246-LQFP100极限工作频率测试
使用高速PLL作为系统时钟源，CPU 工作频率120MHz

测试程序的时钟设置步骤如下：
1、将HIRC调节到48MHz
2、选择HIRC作为高速PLL的输入时钟源
3、将高速PLL的时钟预分频系数设为8
   （高速PLL的输入频率必须为6MHz附近，允许一定误差）
4、设置高速PLL的倍频系数为80
5、选择高速PLL/2为主时钟源
6、设置系统时钟分频系统为2，即系统时钟=主时钟/2

系统时钟 = （48MHz / 8）* 80 / 2 / 2 = 120MHz

测试程序中将定时器0的计数值设置为5，使能定时器0时钟输出
则定时器0的时钟输出频率为（系统时钟/2/5）

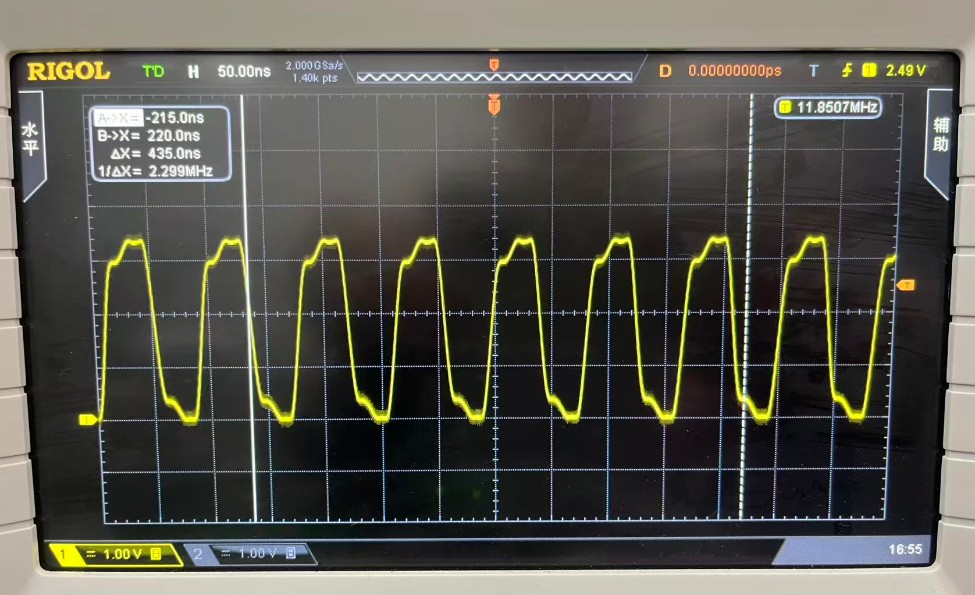

如下图，定时器输出频率约12M，反推系统主频为120MHz

神***

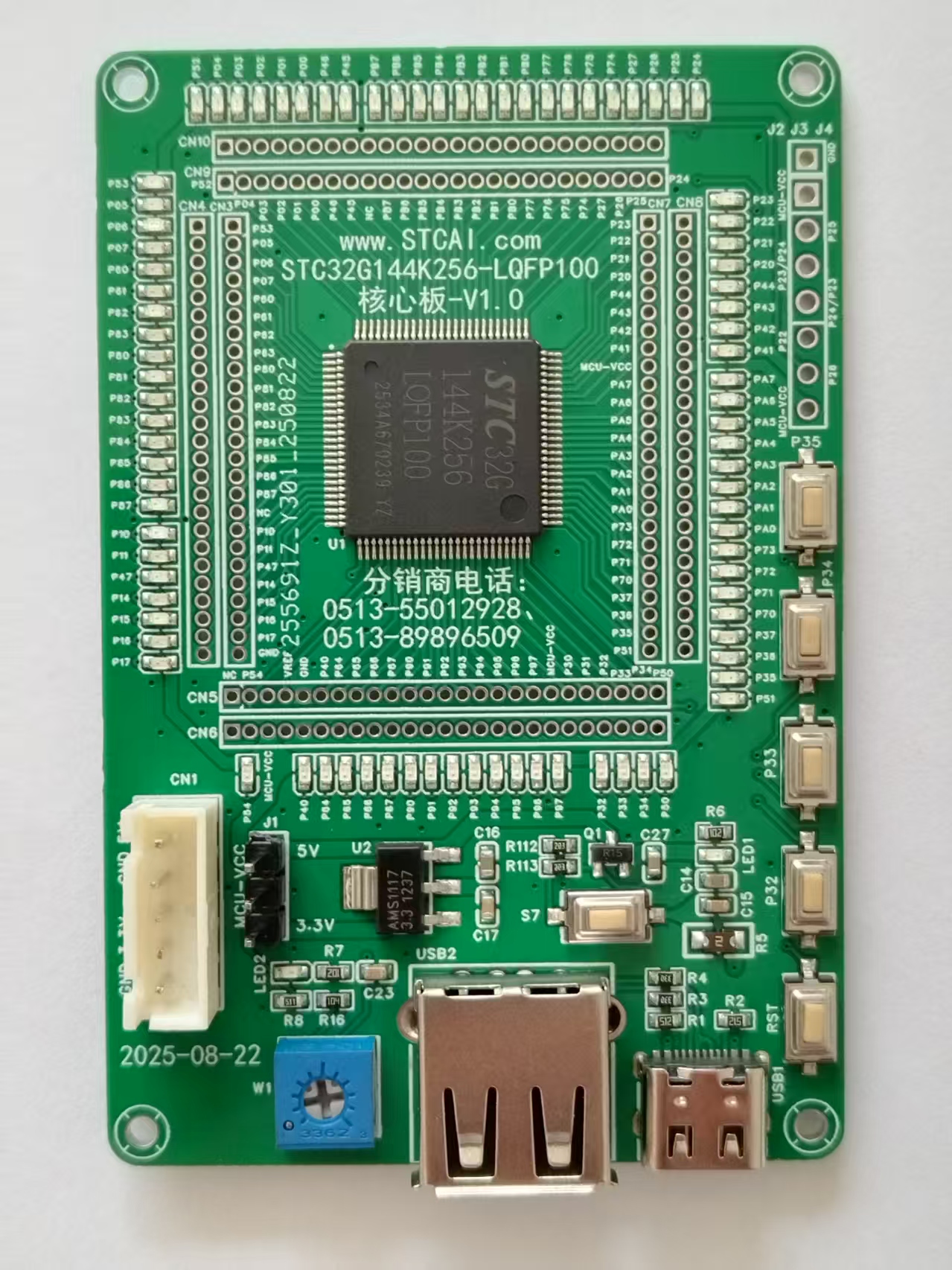

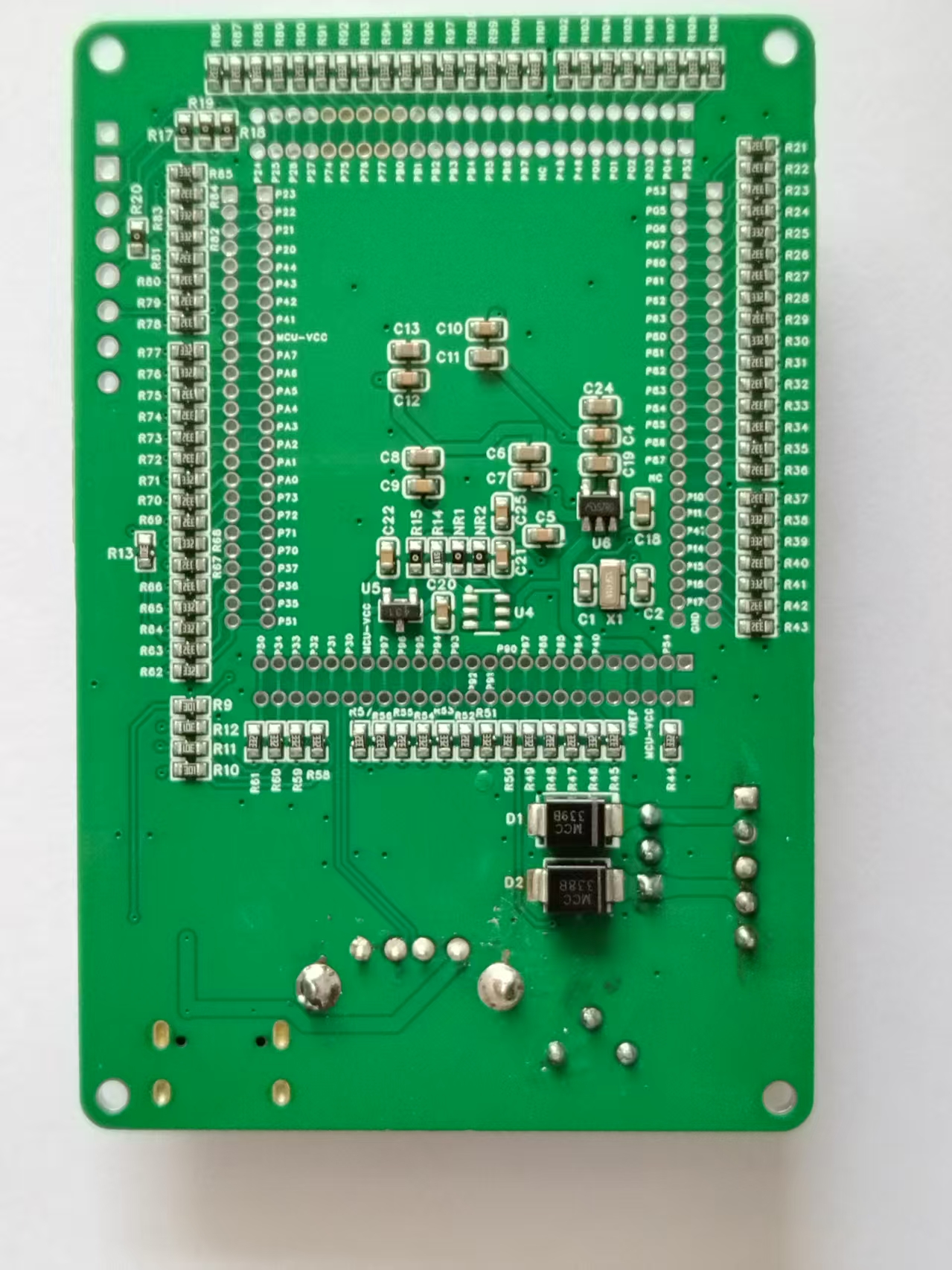

STC32G144K256-LQFP100 核心功能实验板
===144K SRAM, 256K Flash, LQFP100/64

zh***

STC32G144K246, 内部的 LDO-1.5V 是一个优秀的内部 LDO !

内部 【主LDO-1.5V 输出】，从停止到恢复工作测试
===省电模式时 【Small-LDO输出】 一直在工作，维持 SFR / SRAM / RTC 继续

STC32G144K246主时钟停振省电模式（STOP模式）唤醒时，
Core_Vcc管脚外挂不同大小的电容，Core_Vcc电压跌落测试
===Core_Vcc管脚是内部 【主LDO-1.5V 输出】的外部接电容管脚
测试环境及示波器信号说明：

测试样品：STC32G144K246-LQFP100

测试工作频率：102MHz

测试时将RSTCRx设置为0xff，将所有外设都处于复位状态

示波器两通道：黄色通道为LDO（SLDO+MLDO），蓝色通道I/O

黄色通道的LDO输出1.2V的SLDO时为STOP模式，输出1.6V的MLDO时开始唤醒STOP；

蓝色通道上升沿时CPU开始运行程序

下图为外接两个22uF的效果：

2*20uF

下图为外接1个22uF的效果：

20uF

下图为外接两个10uF的效果：

2*10uF

下图为外接1个10uF的效果：

10uF

下图为外接1个1uF的效果：

1uF

下图为外接1个470nF的效果, 0.47uF：

470nF

下图为外接1个100nF的效果，0.1uF：

100nF

下图为外接1个10nF的效果, 0.01uF：

10nF

下图为无外接电容的效果：

无外接电容，LDO-1.5V说出, 基本正常，但不建议

结论：

从上面的测试来看，STC32G144K246由于主频到 100MHz,【主LDO-1.5V 输出】的管脚，

Core_Vcc 电源管脚，建议还是如普通外部 LDO-1117 / LDO-6211 / LDO-6231,

外接1 ~ 2个电容，否则MCU从STOP模式唤醒重新启动时会有明显跌落。

Core_Vcc管脚外接一个1uF~10uF的电容，

STC32G144K246, 内部的 LDO-1.5V 就是一个优秀的内部 LDO !
