Ai8052U 实验箱讨论稿，20250617

神*** · 发表于 2025-6-10 15:38:08

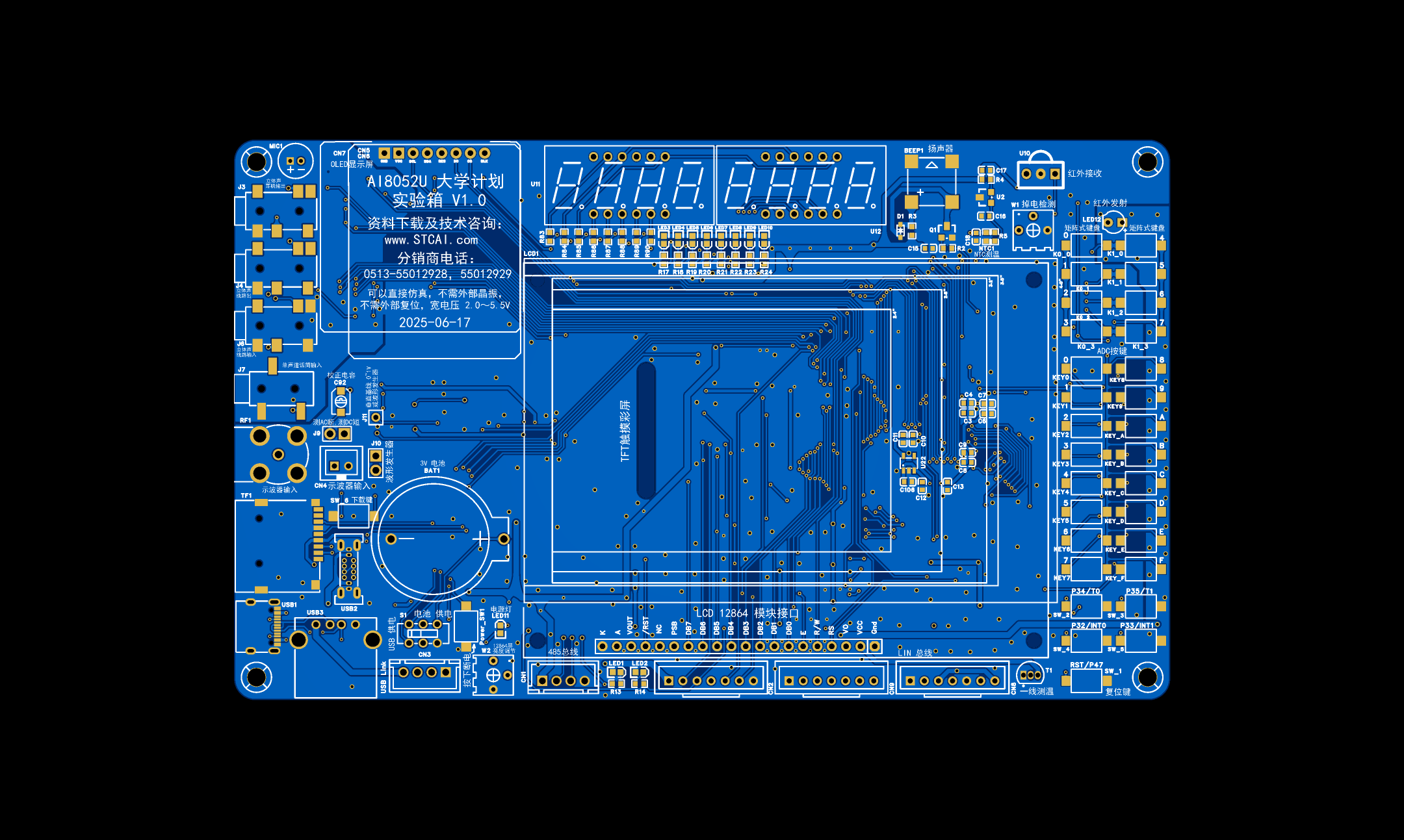

Ai8052U 实验箱讨论稿，2025/06/17

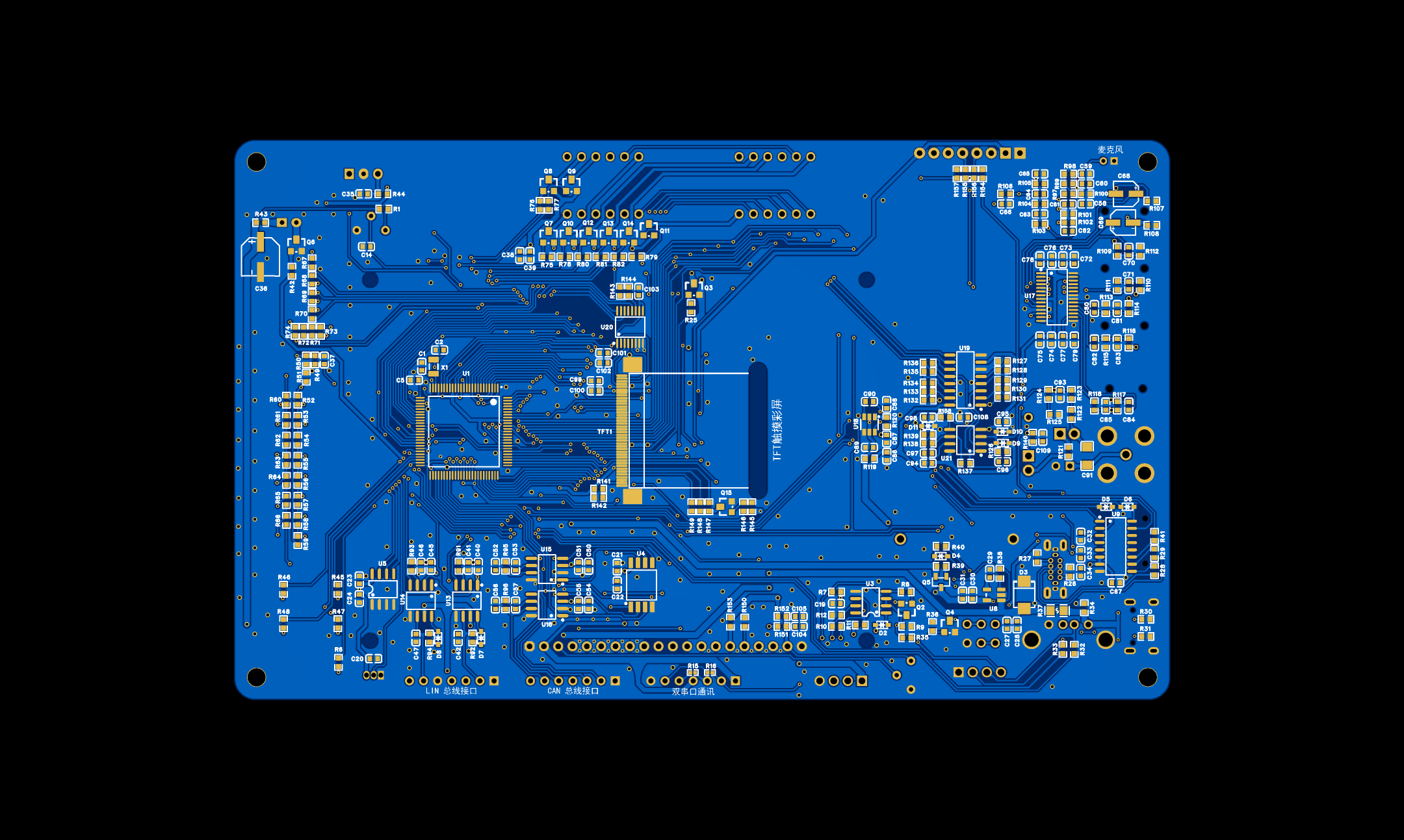

===比6/13，电路原理图没有改变，只是重画了部分PCB

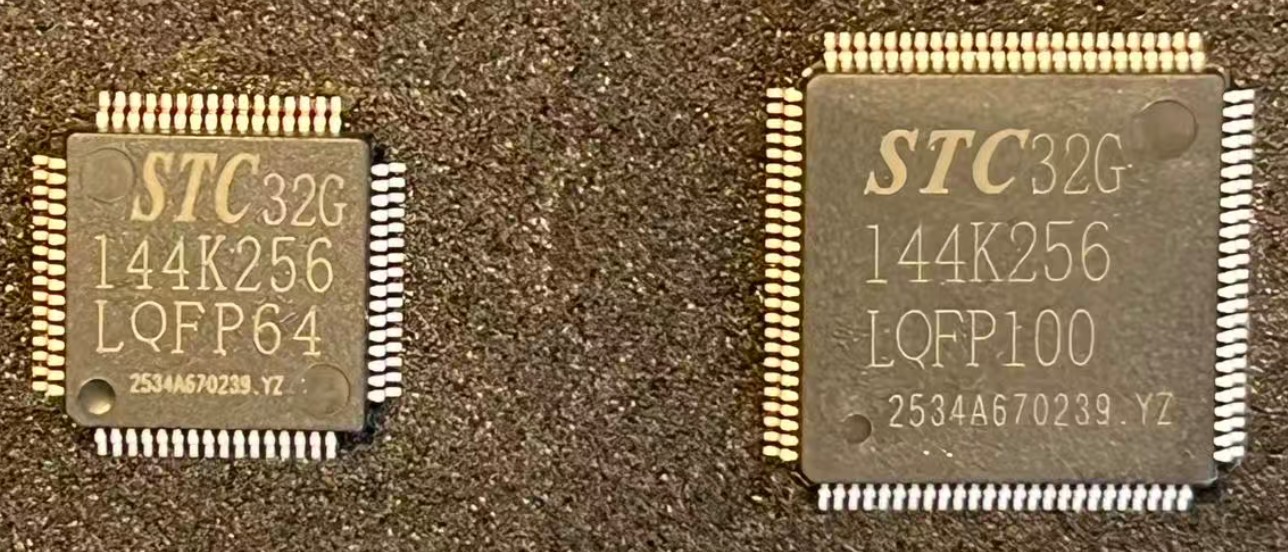

Ai8052U，144K SRAM, 256K Flash, LQFP100/64，QFN100/64
===Ai8052U的设计已阶段性完成，现在已到晶圆厂流片中
===Ai8052U约大家中秋月圆见，51的夏天到了

辛苦费5000, 征集发挥Ai8052U性能的实验箱方案
===DSP+模拟大师，Ai8052U-支持32位/8位8051指令，74MHz
===TFPU【浮点+三角函数】@230MHz, PWM@230MHz
===144K SRAM, 256K Flash, LQFP100/64/48

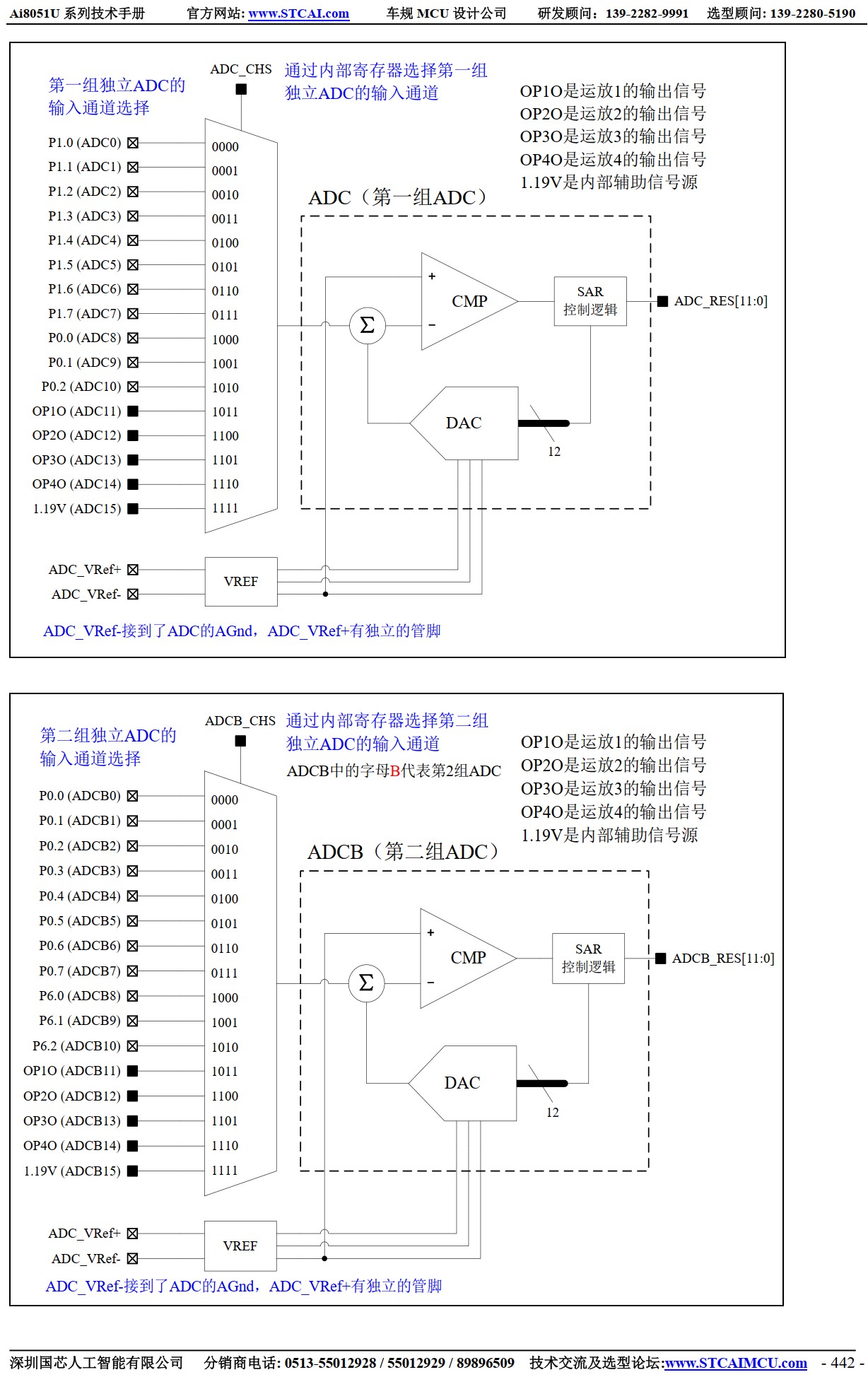

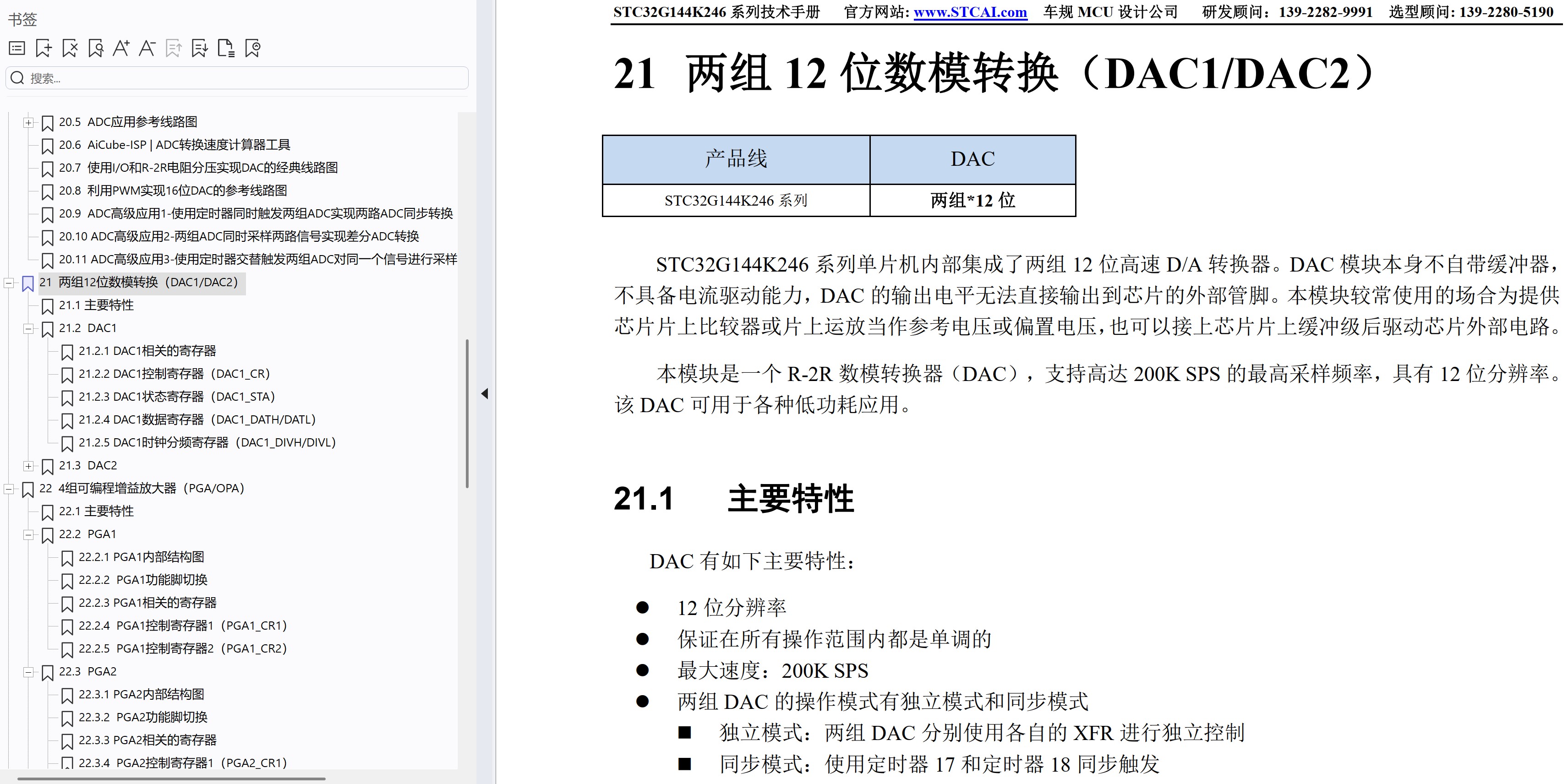

2组独立真12位ADC, 2组独立 12位DAC,

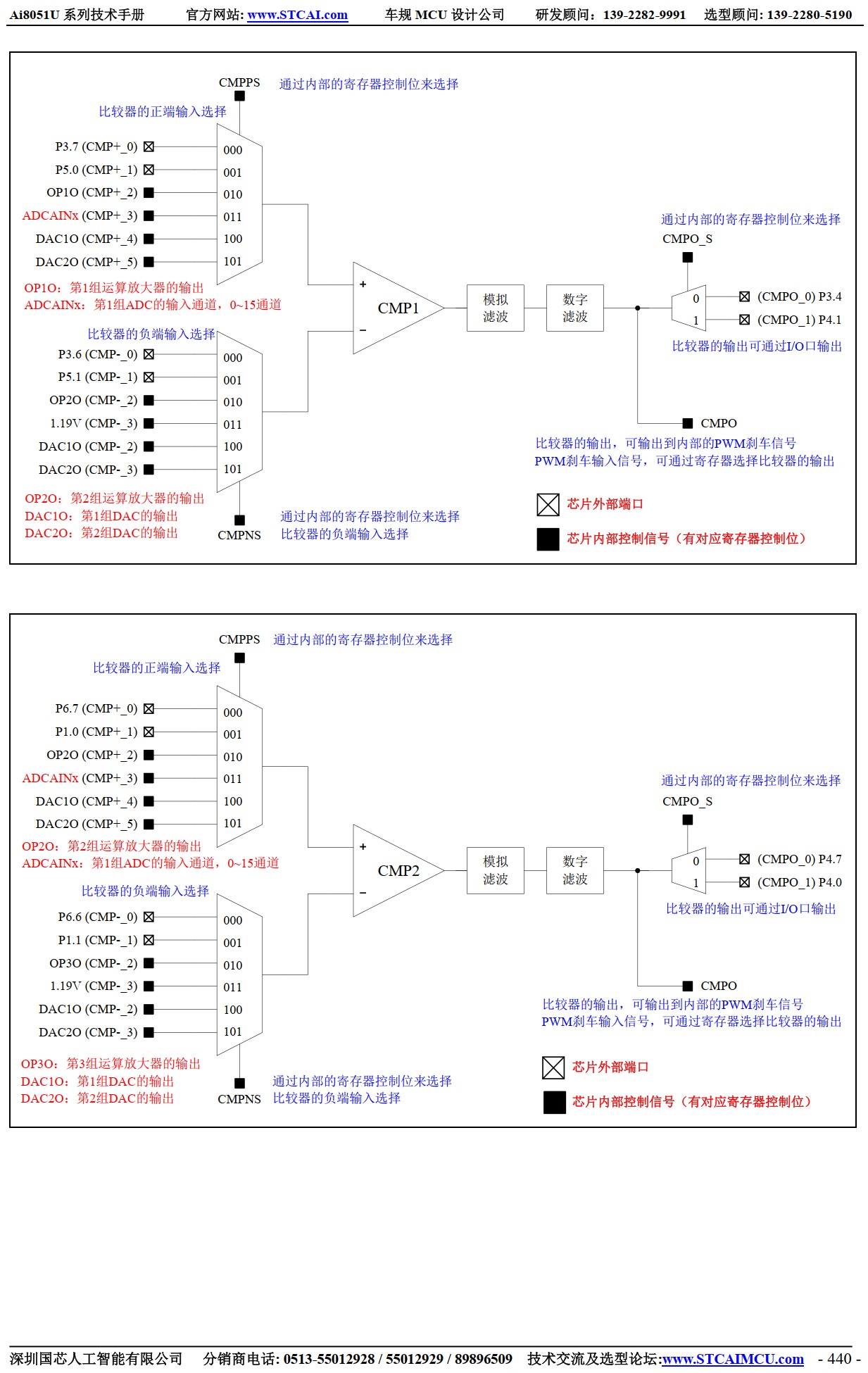

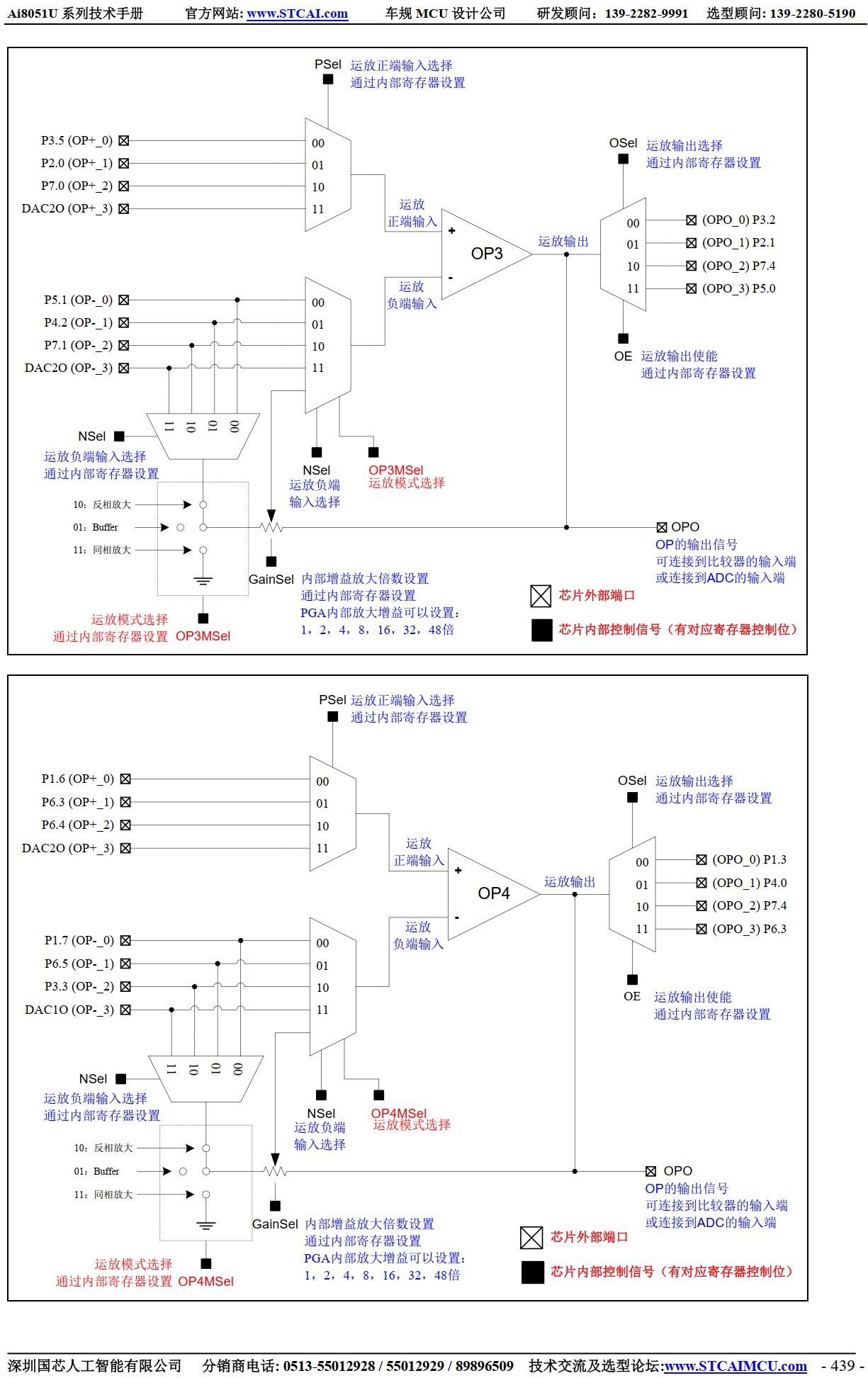

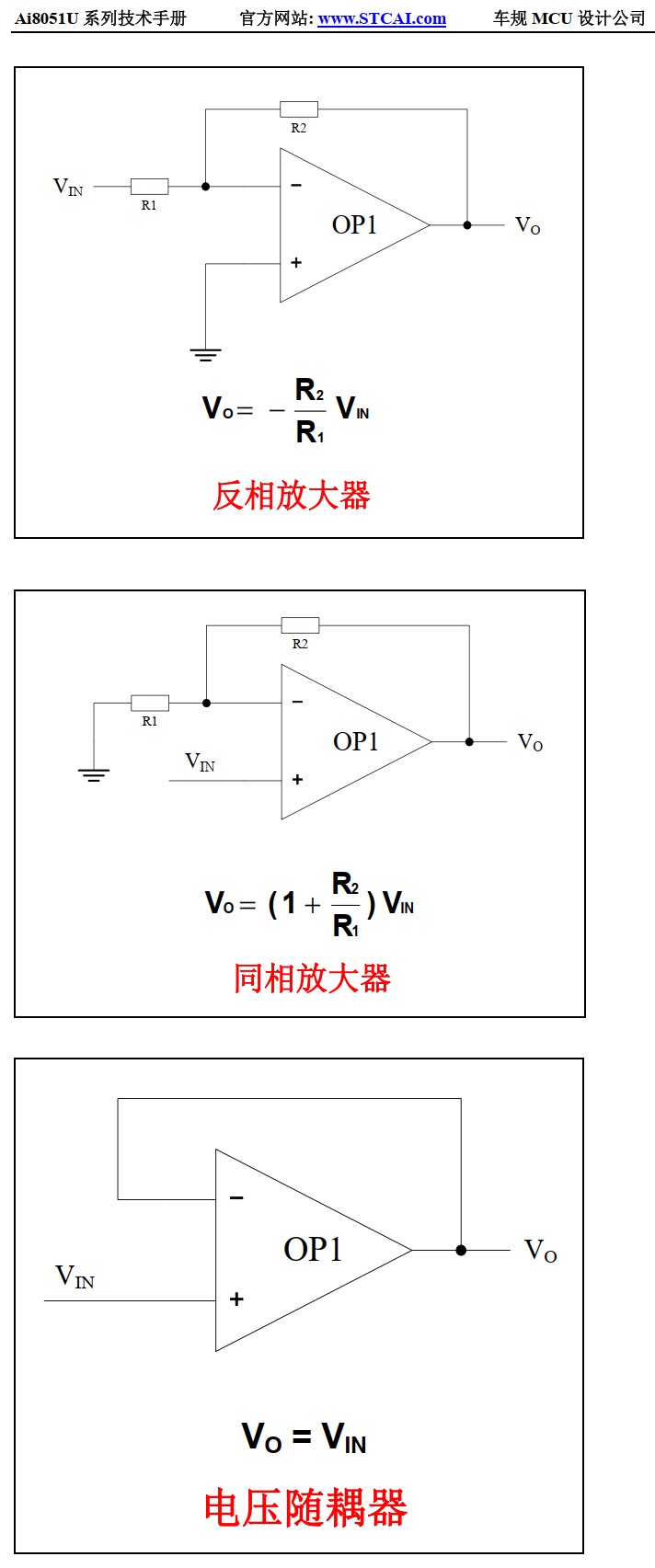

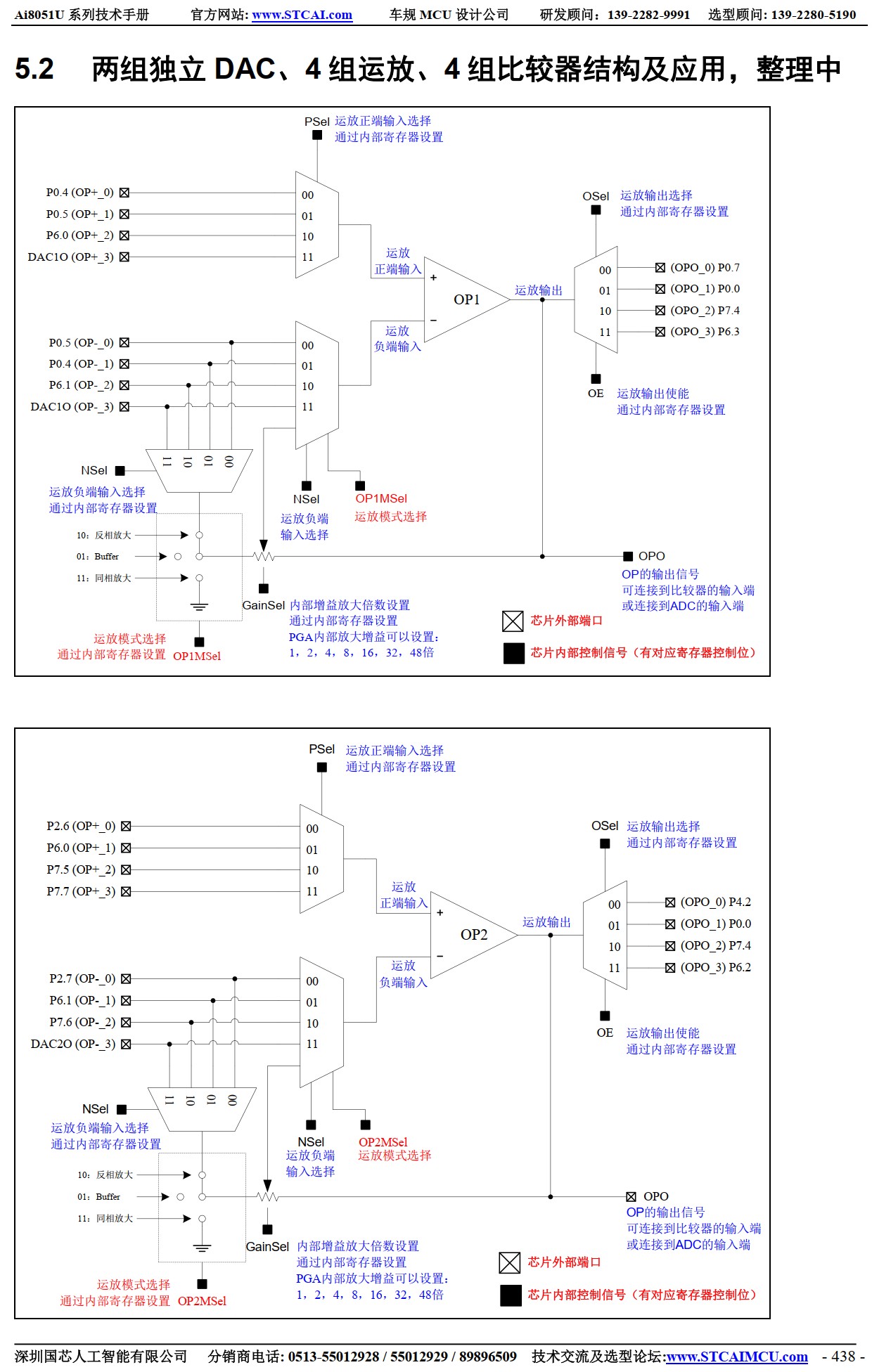

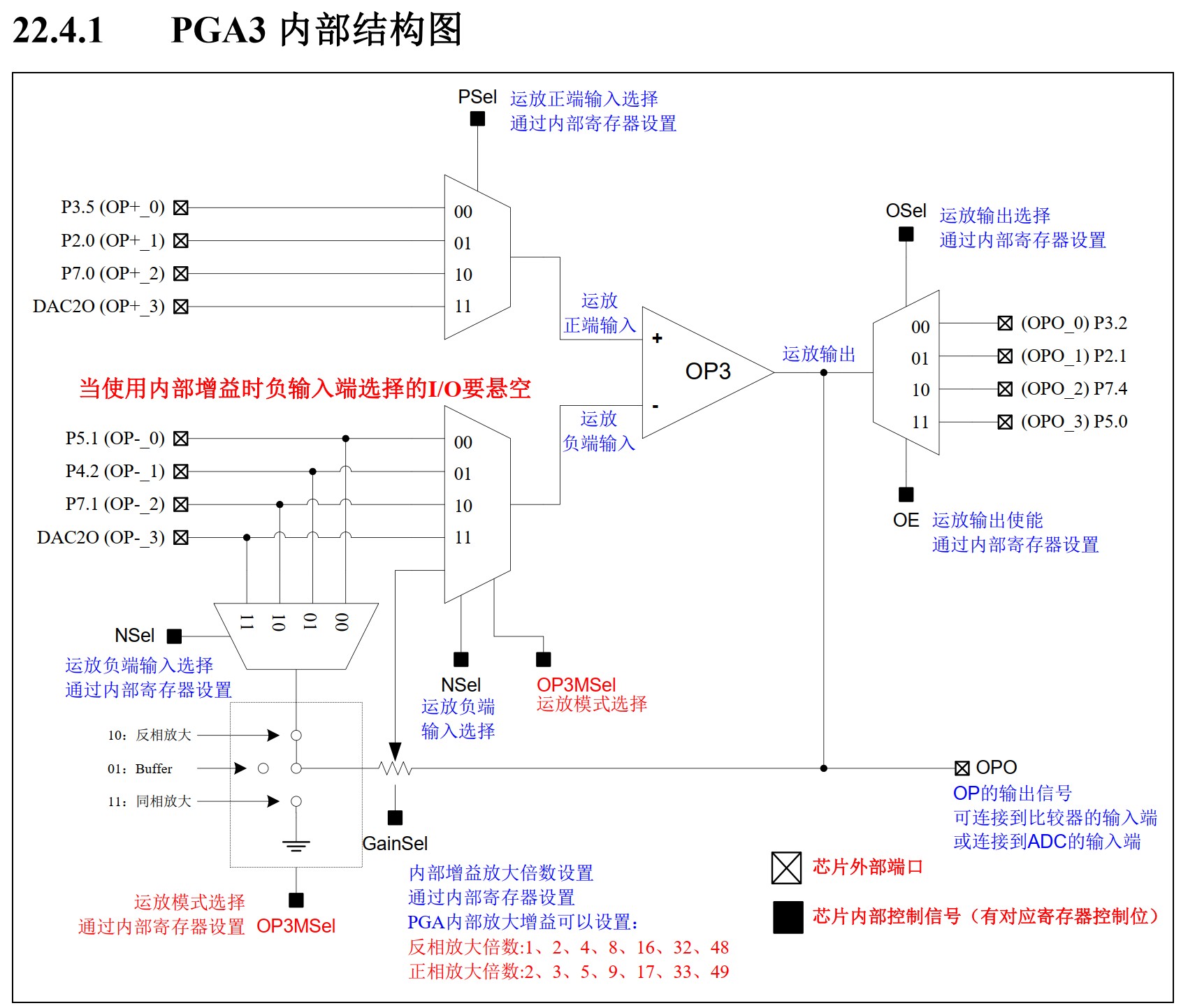

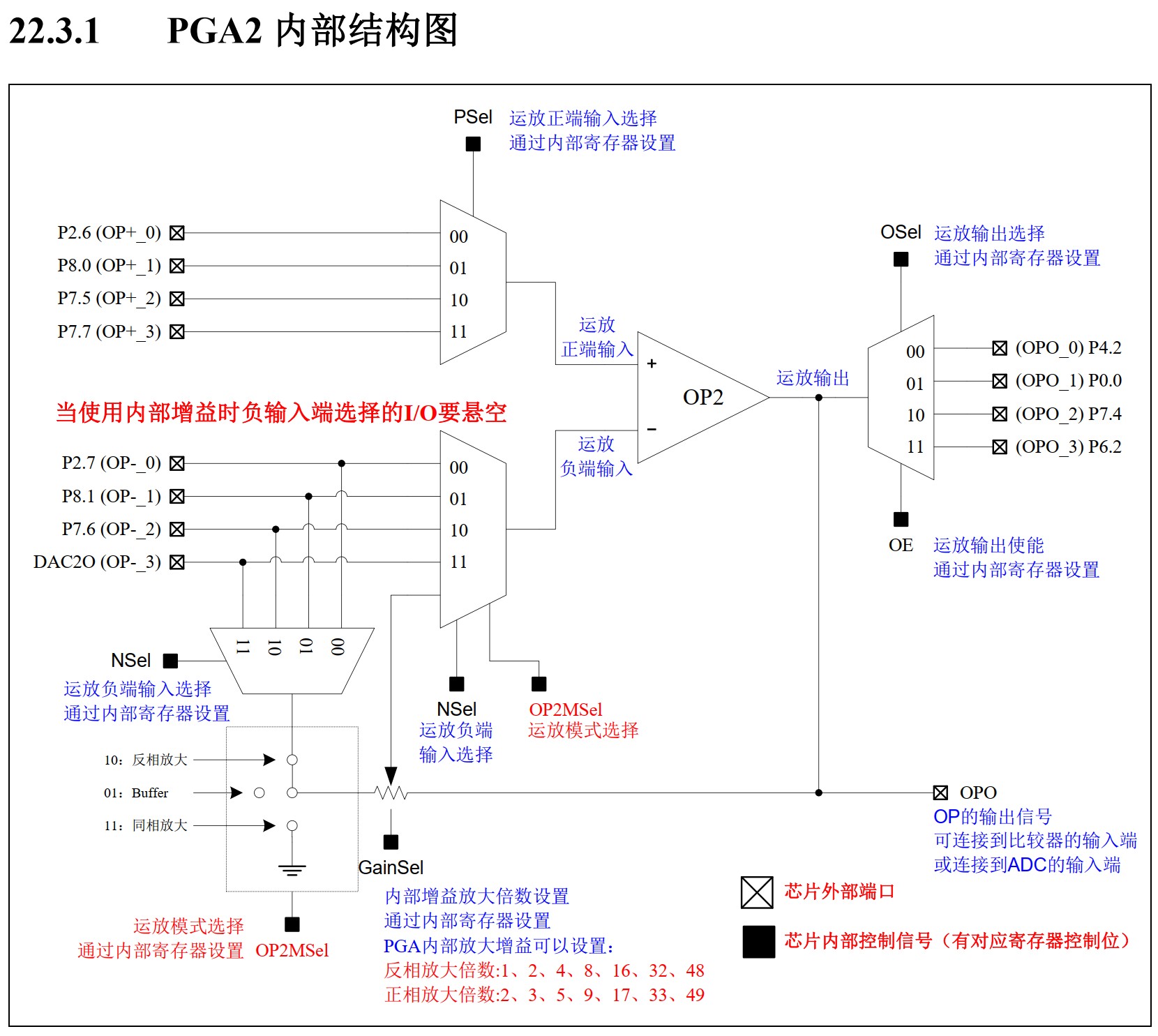

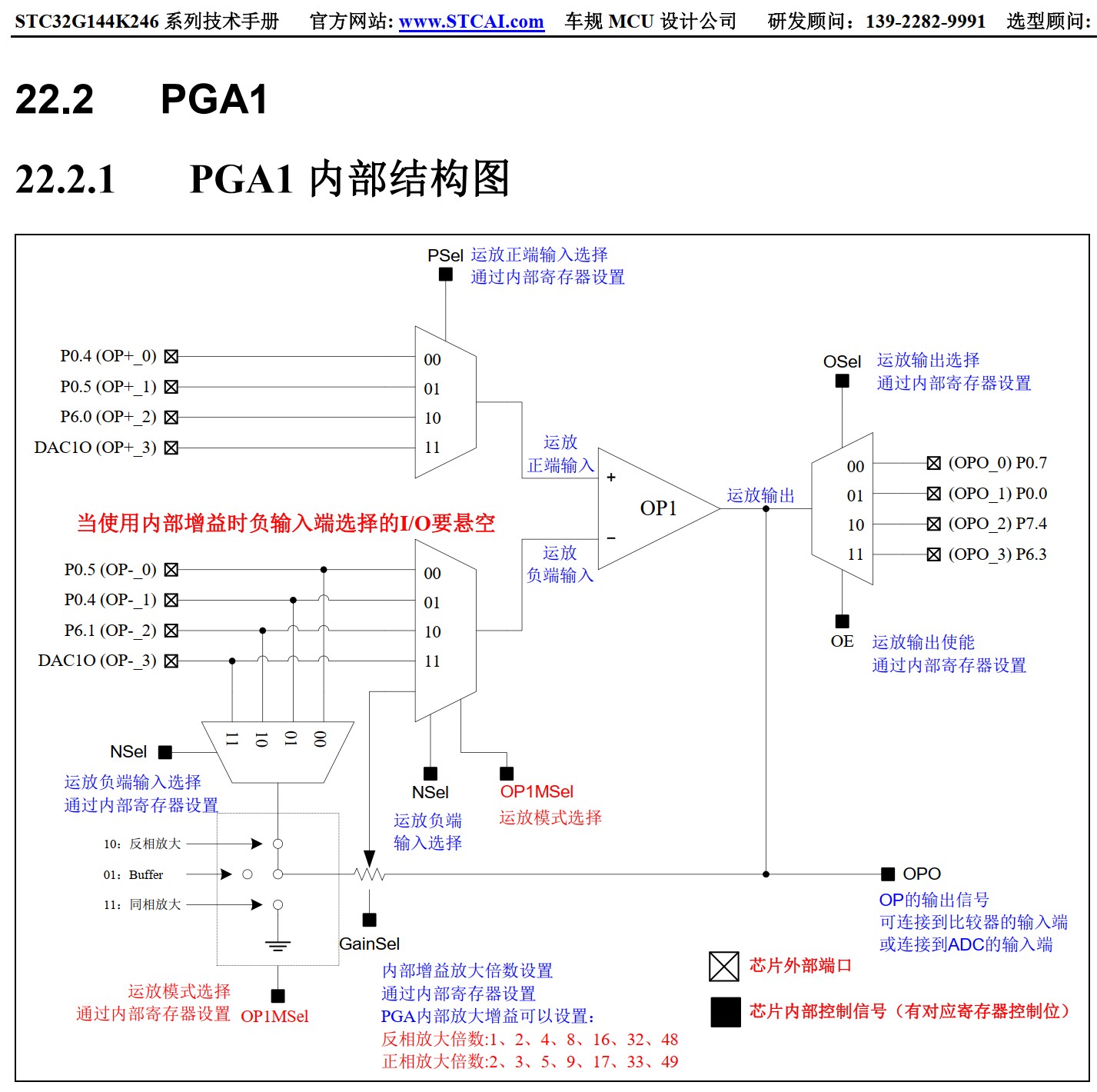

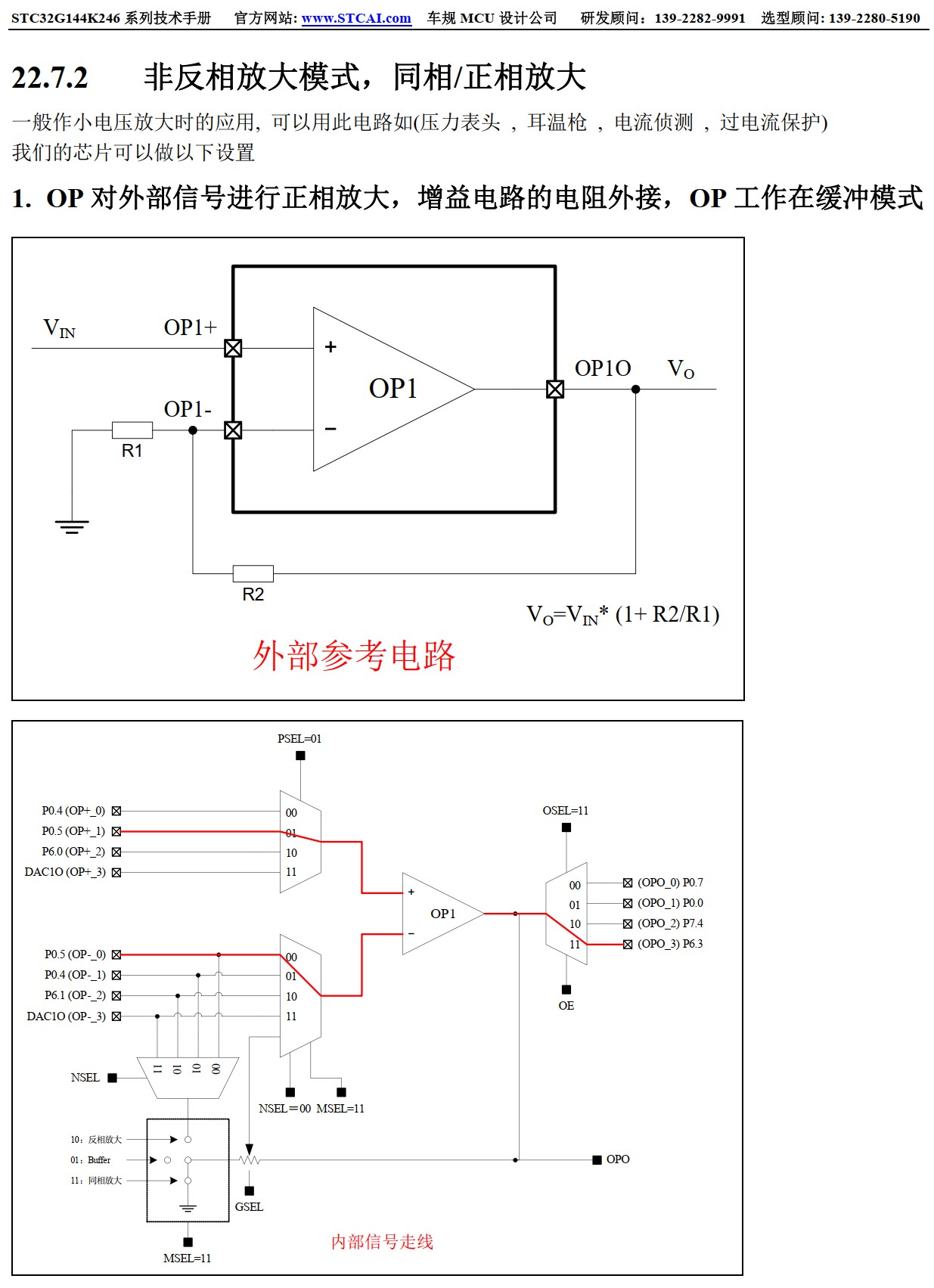

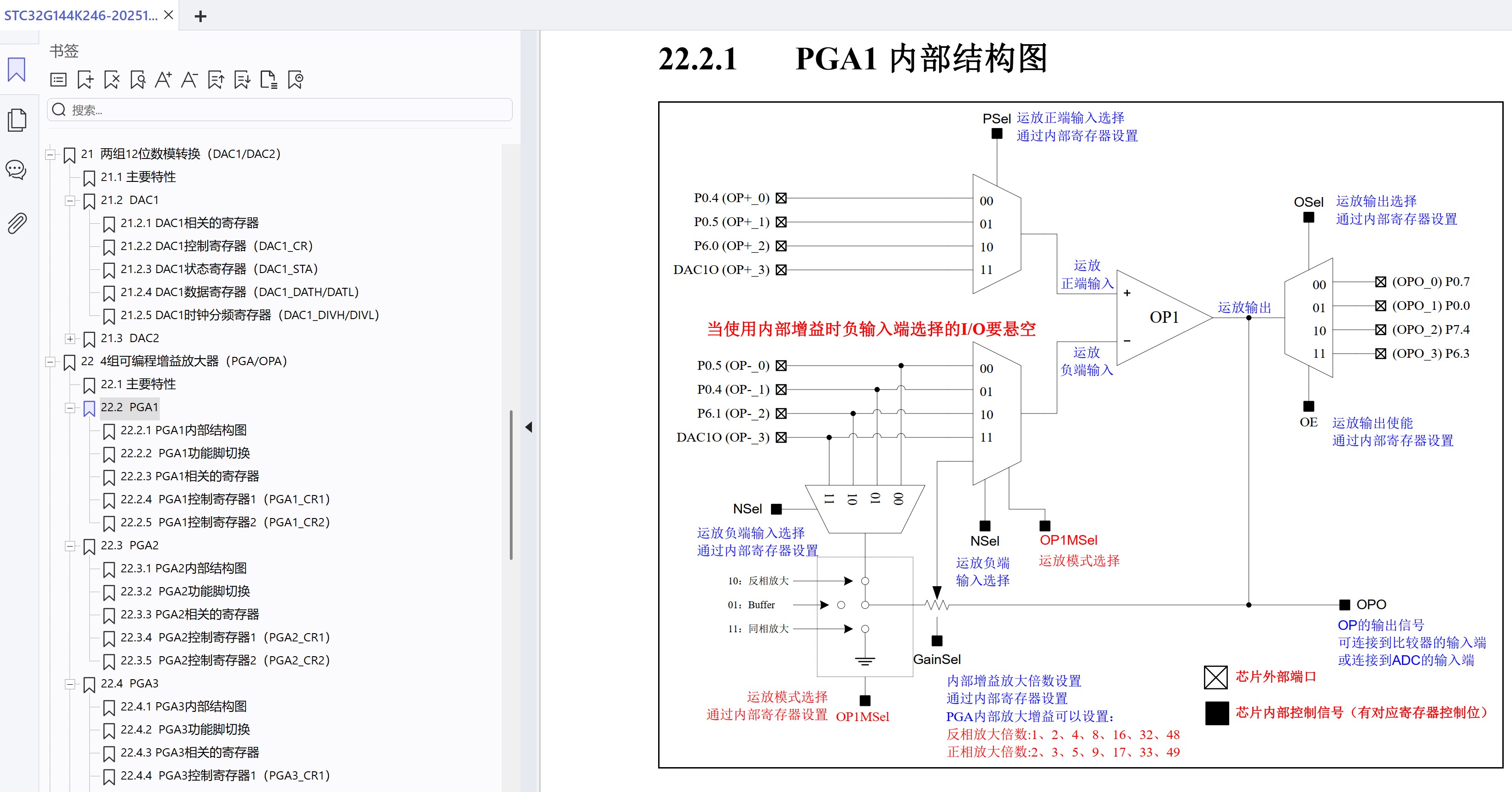

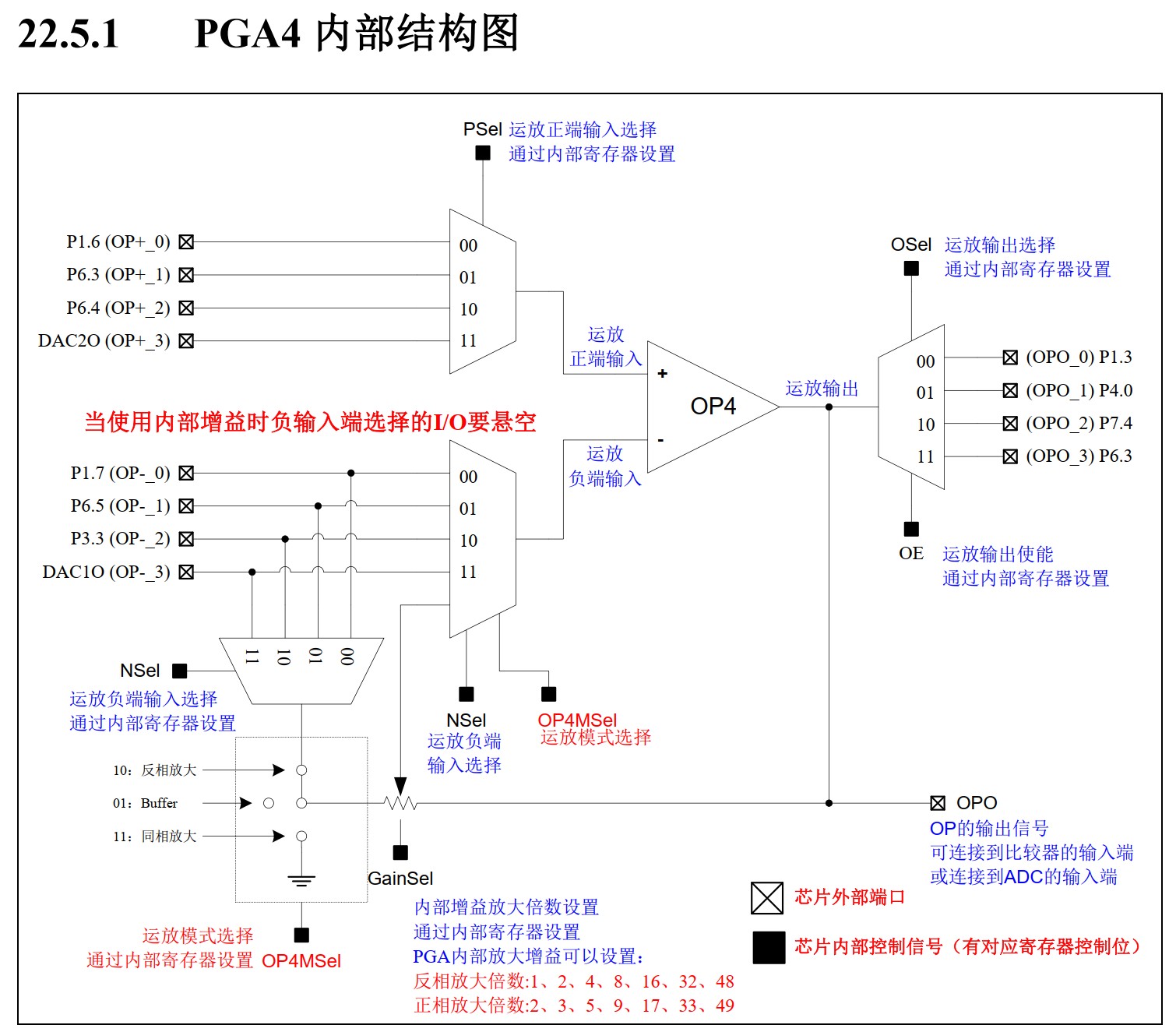

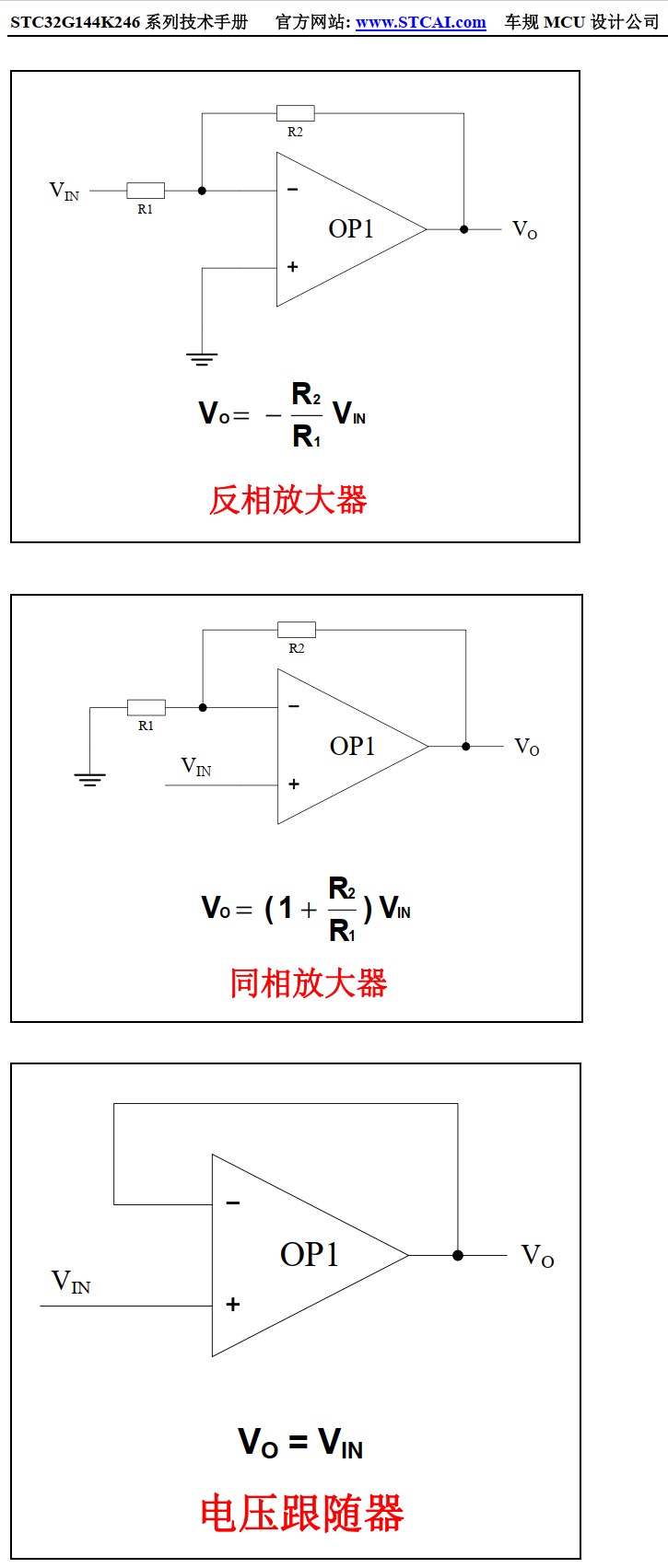

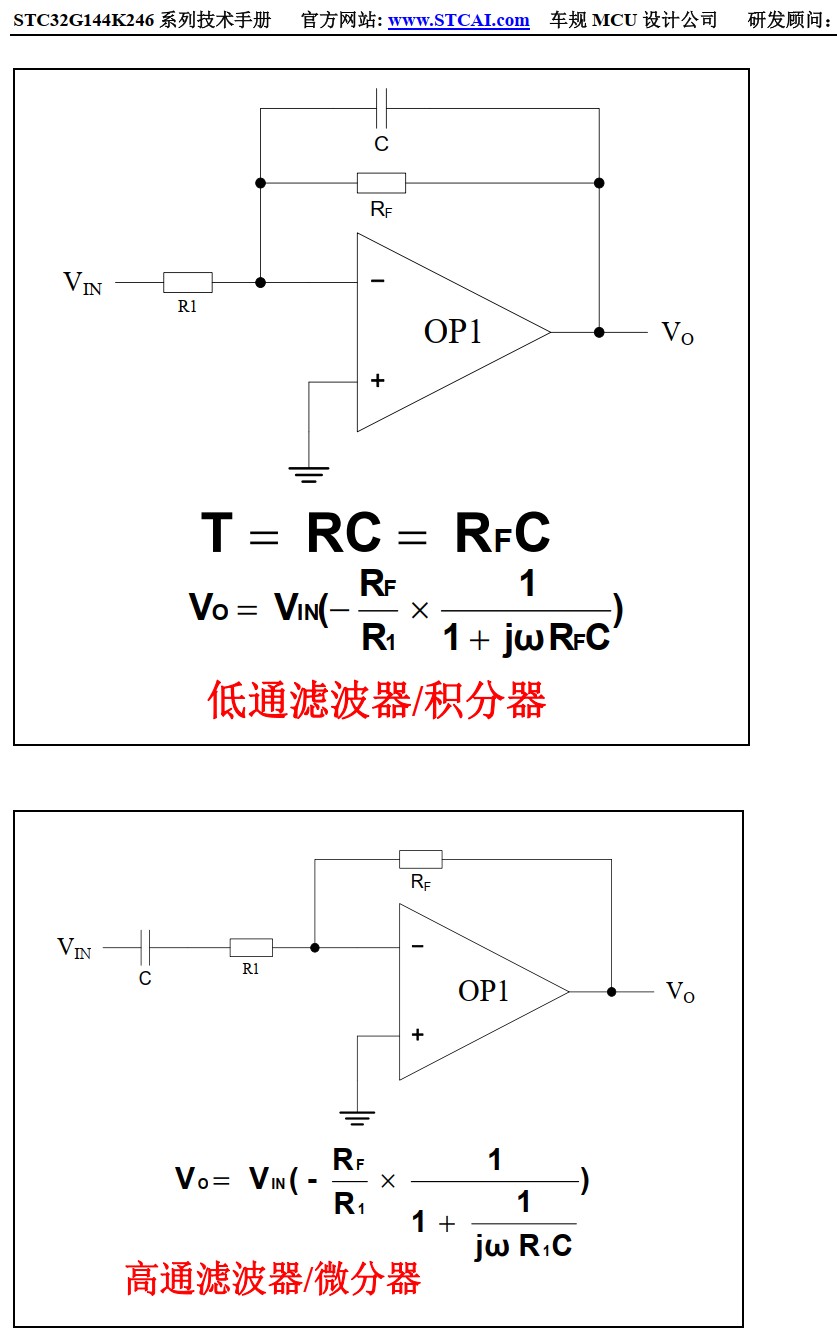

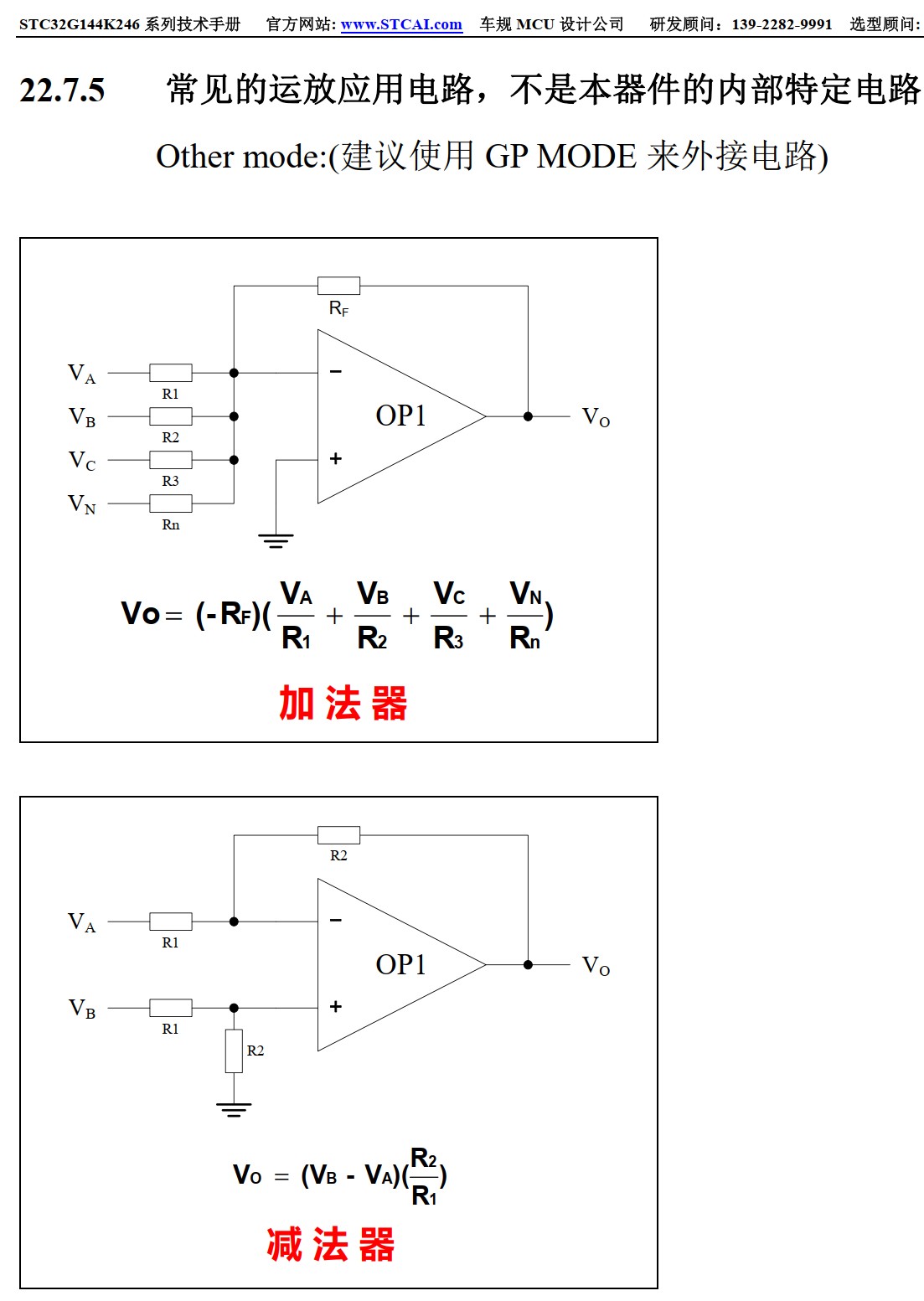

4组独立运放 / PGA, 4组独立比较器

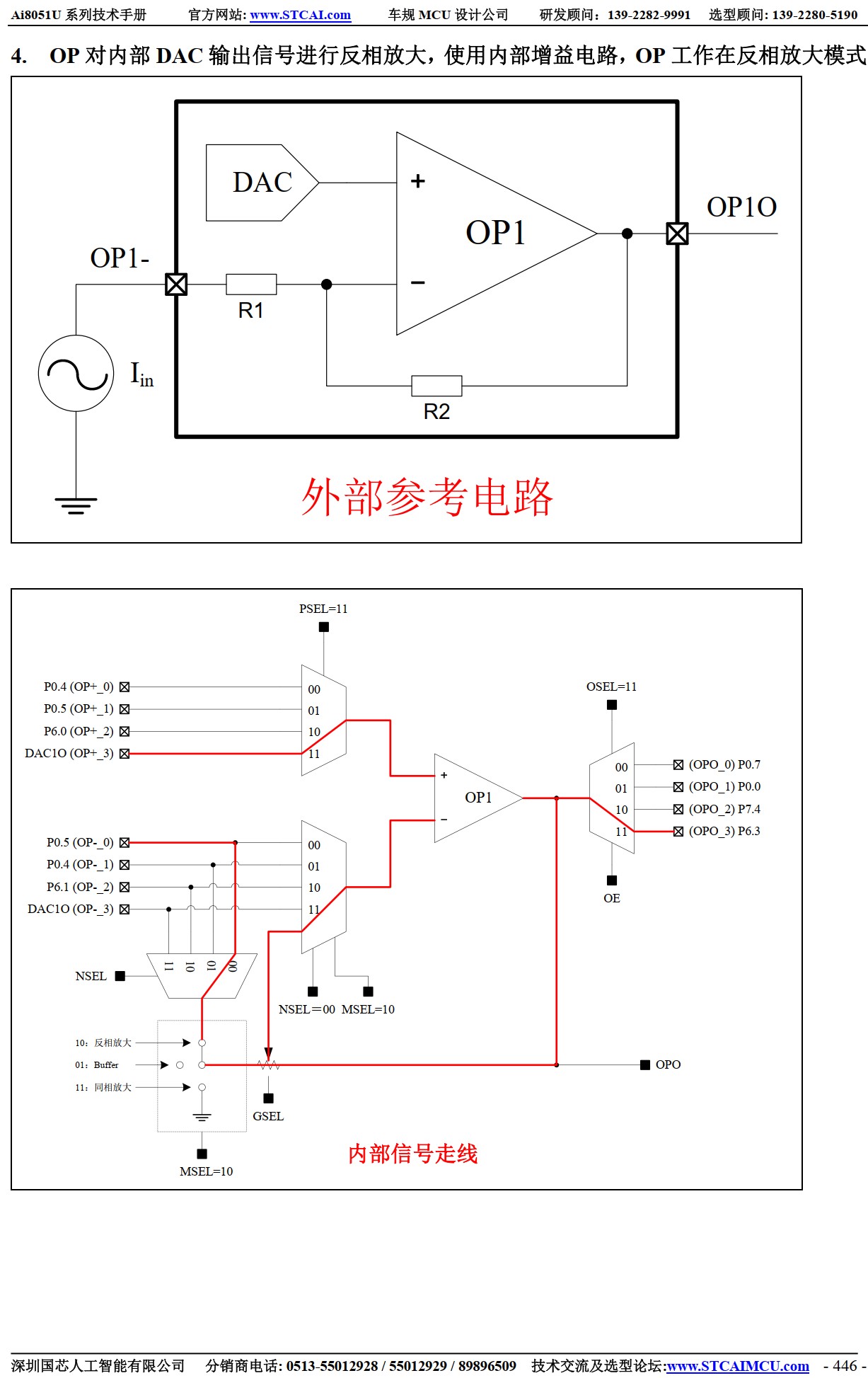

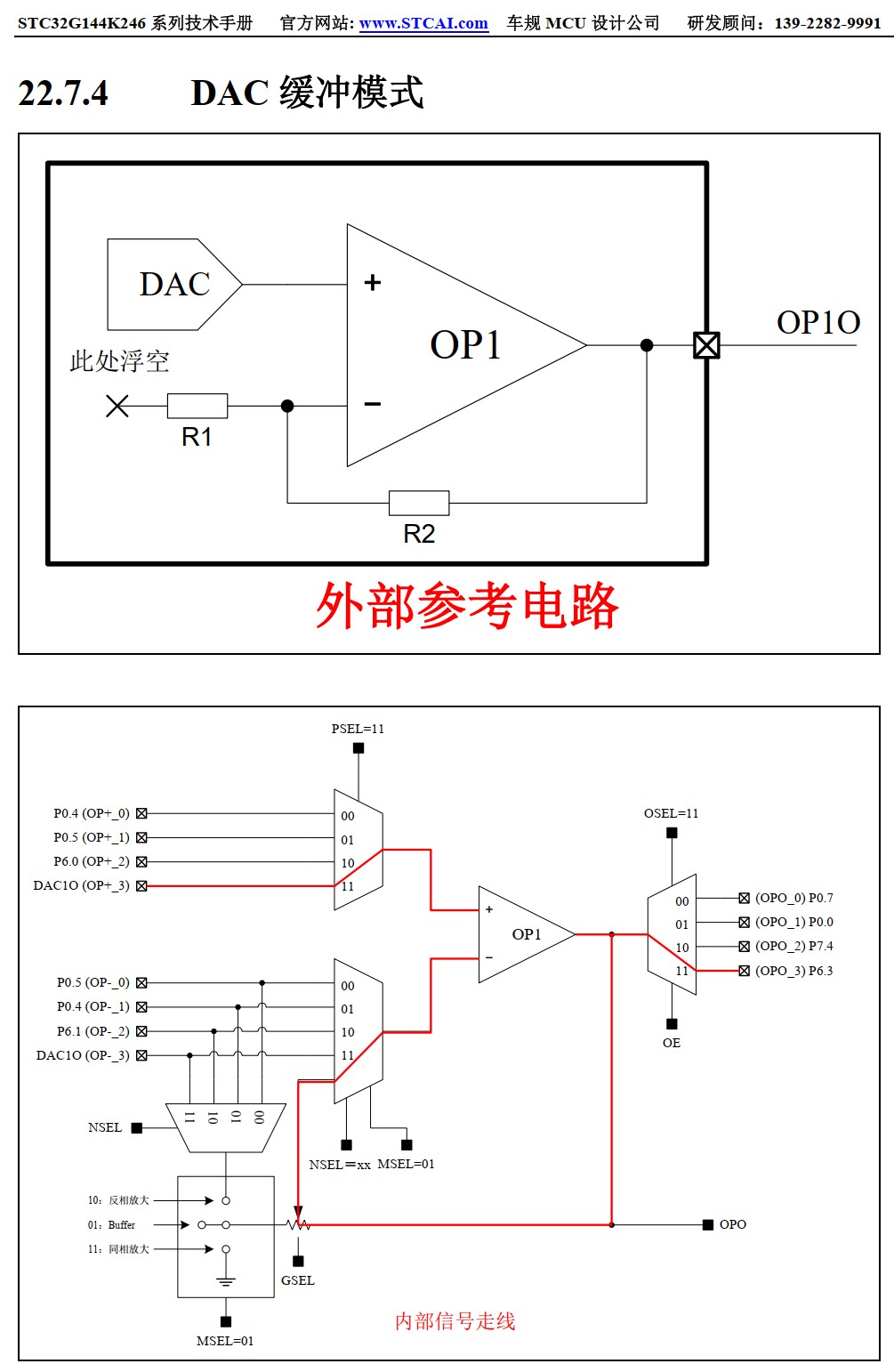

Ai8052U的2个独立高速【12位DAC】直接在内部

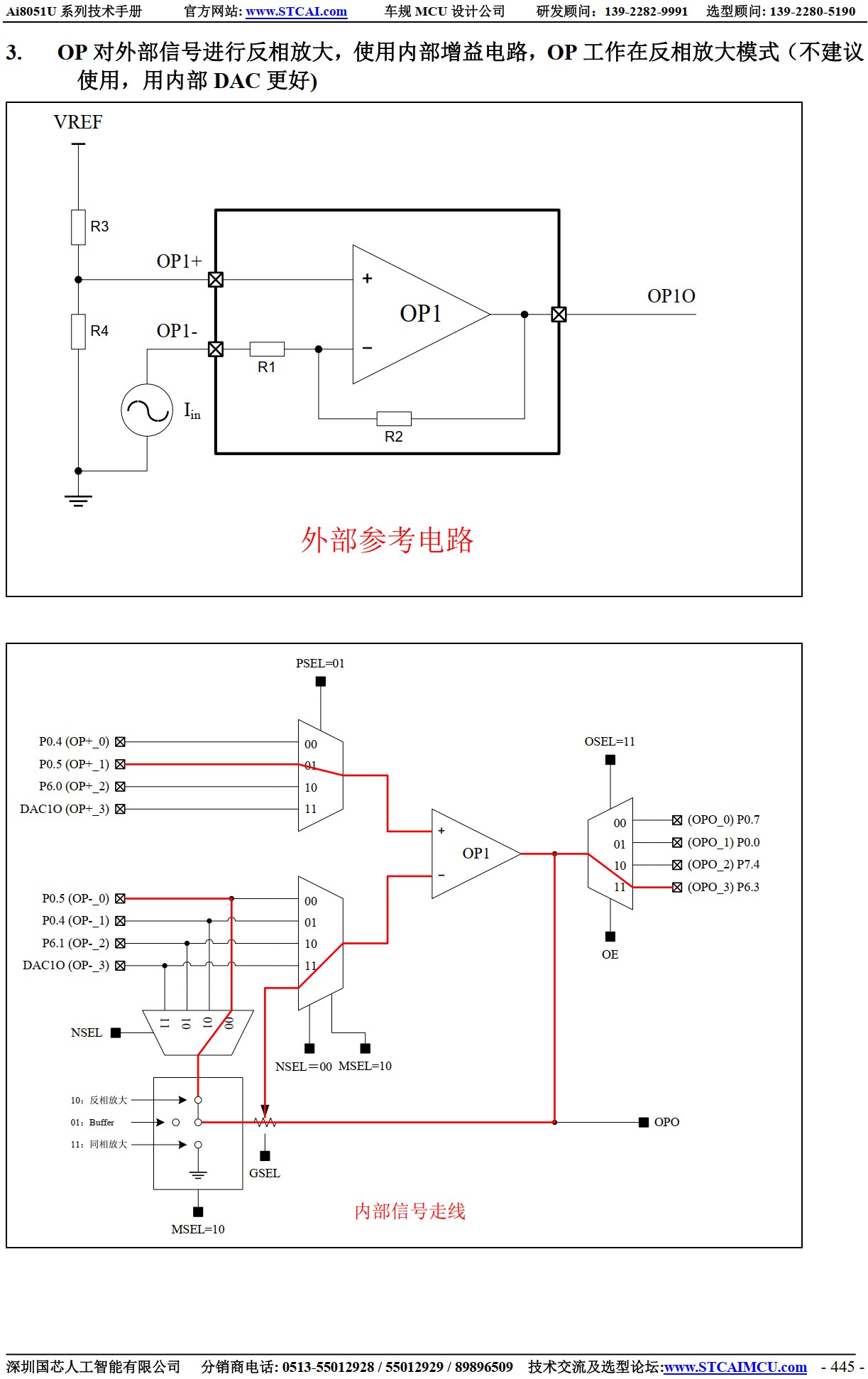

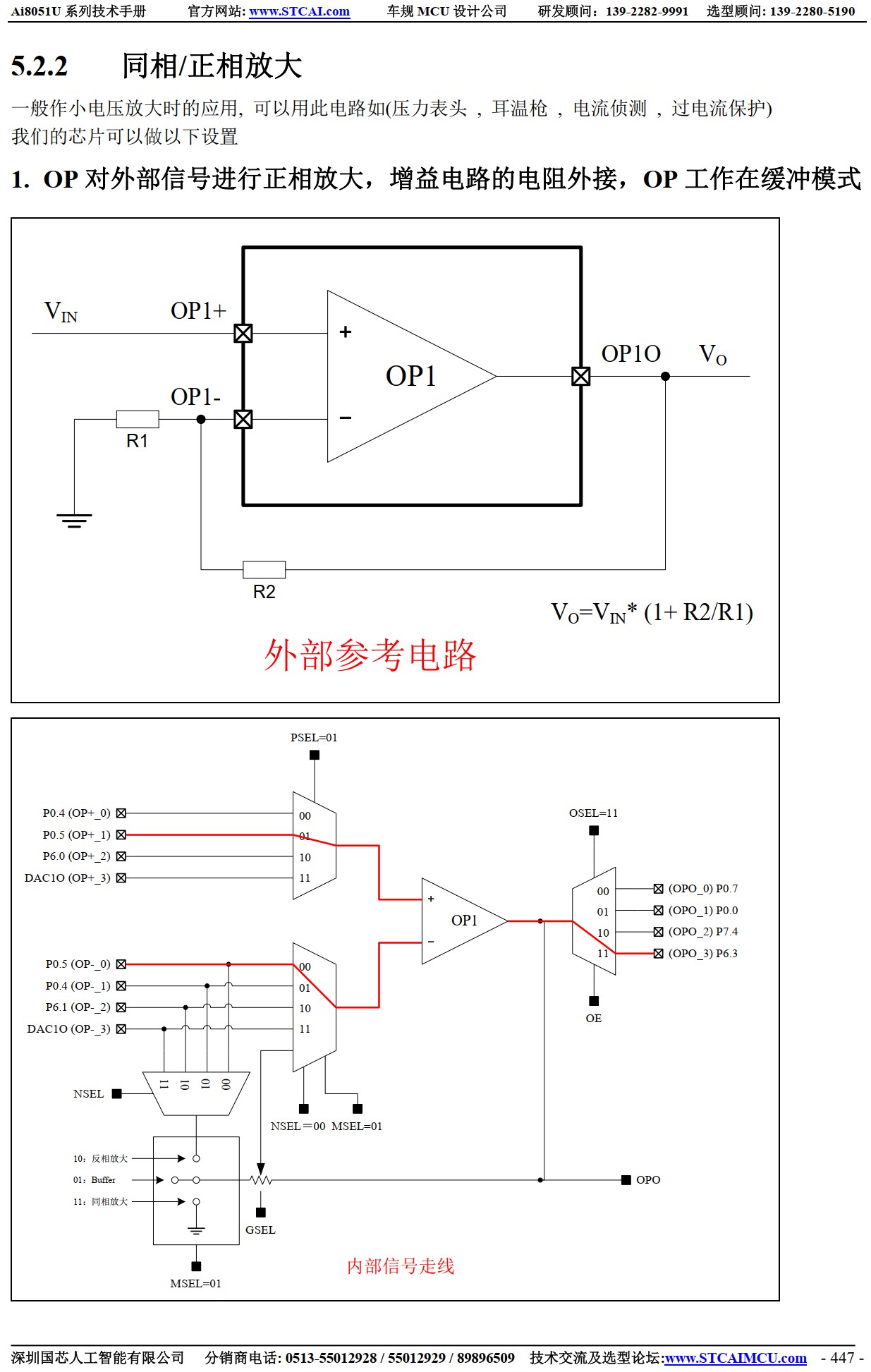

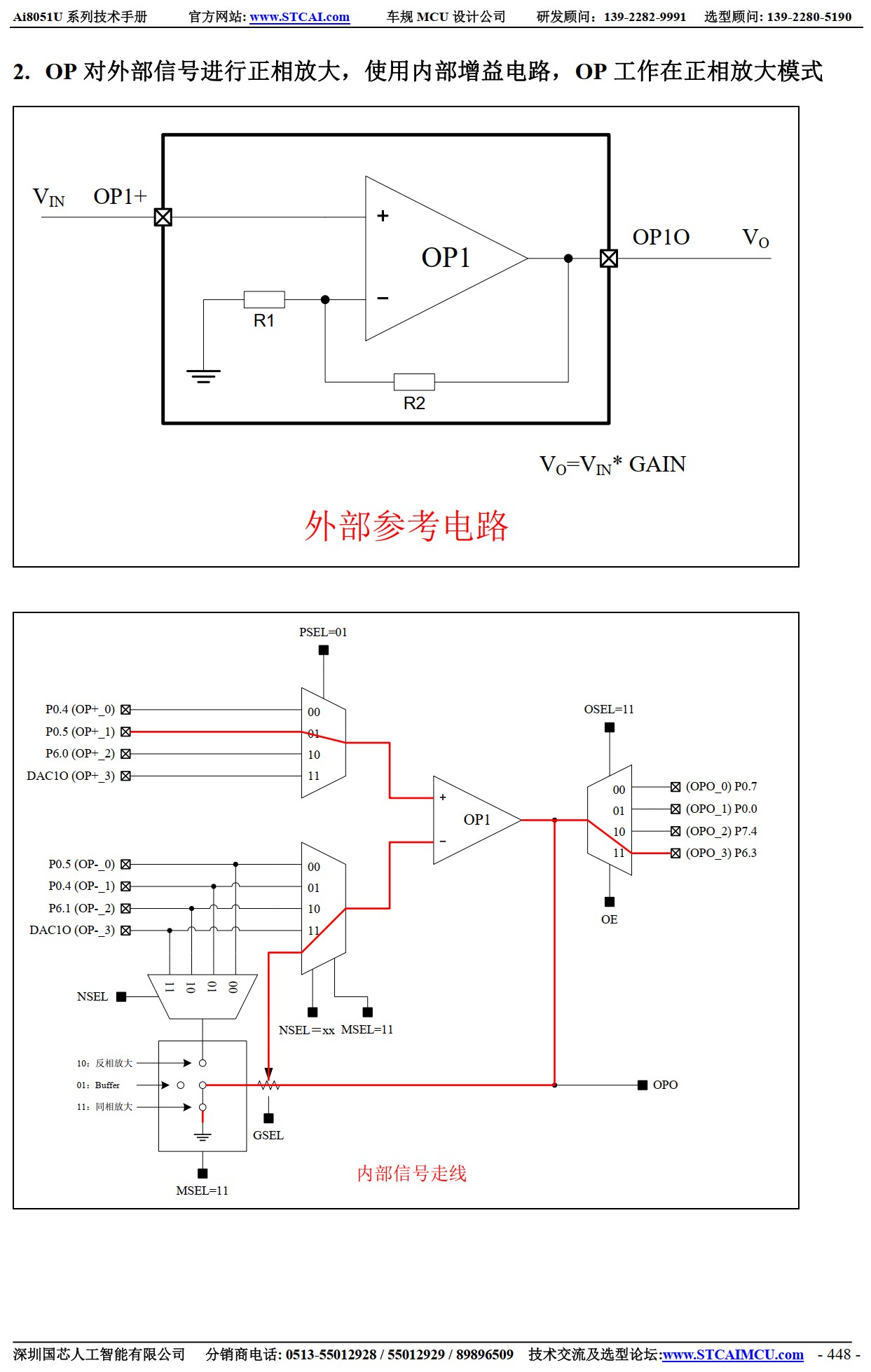

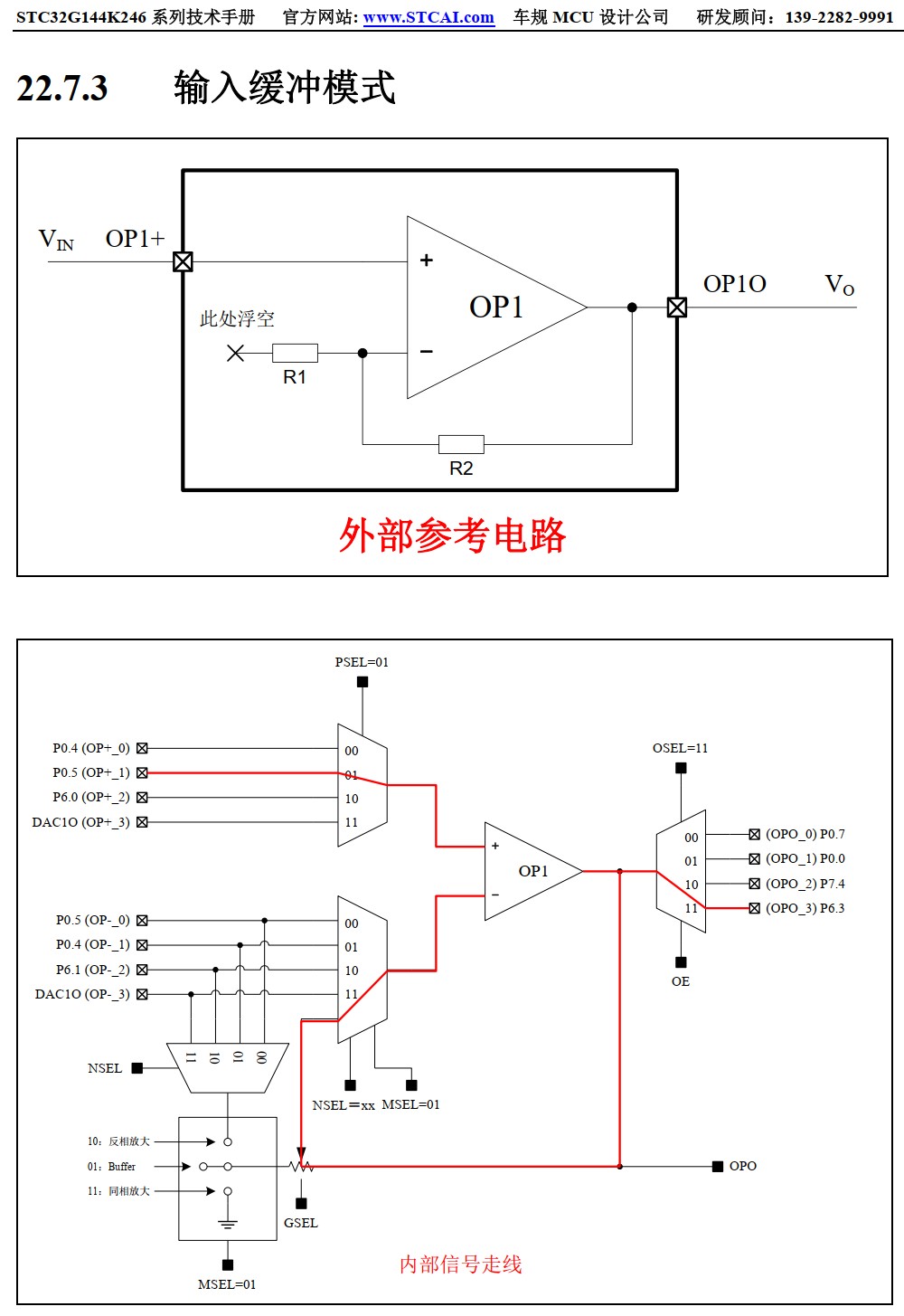

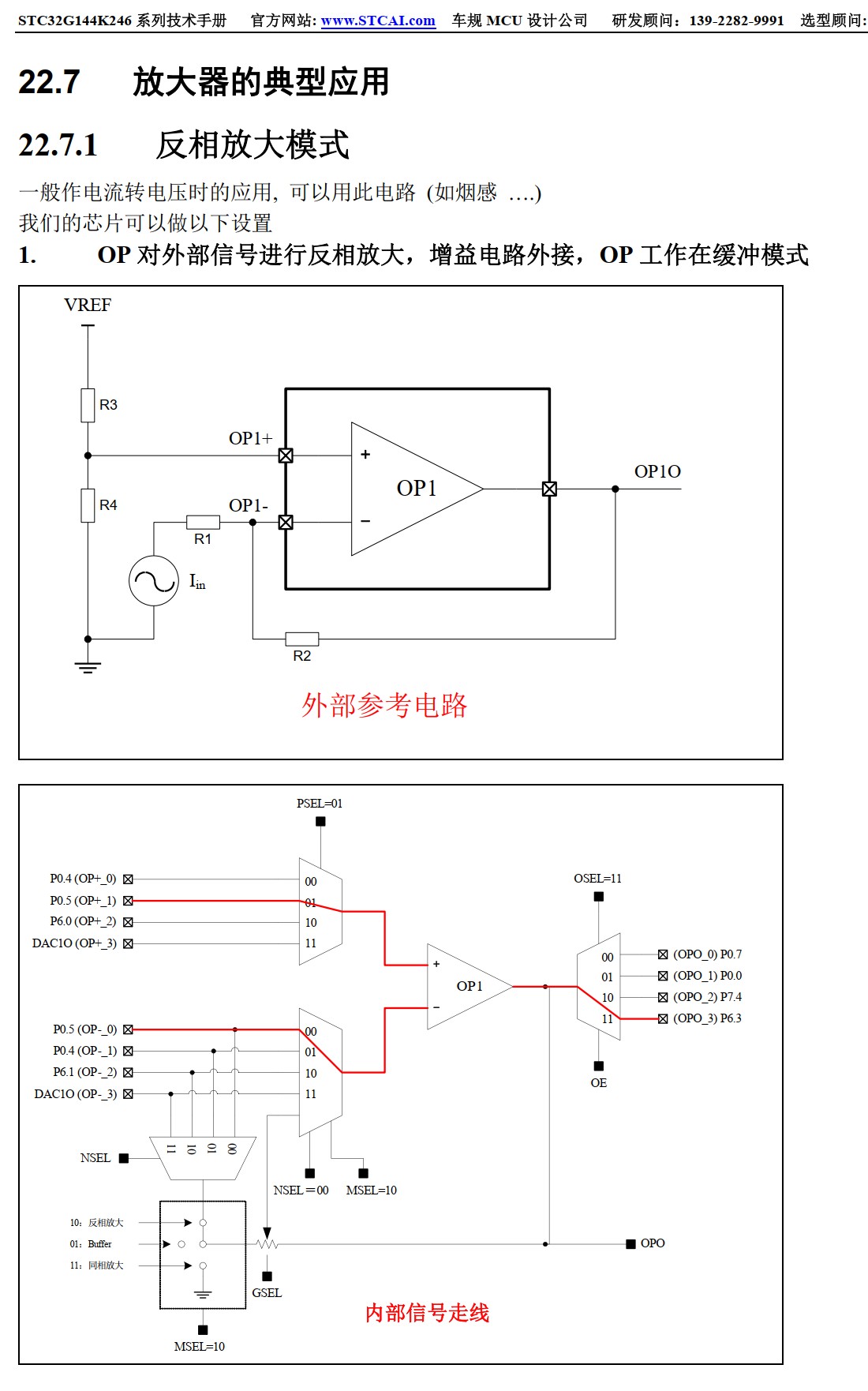

===输出到【内部运算放大器OPA输入 / PGA】，再输出
===或输出到【内部比较器】输入

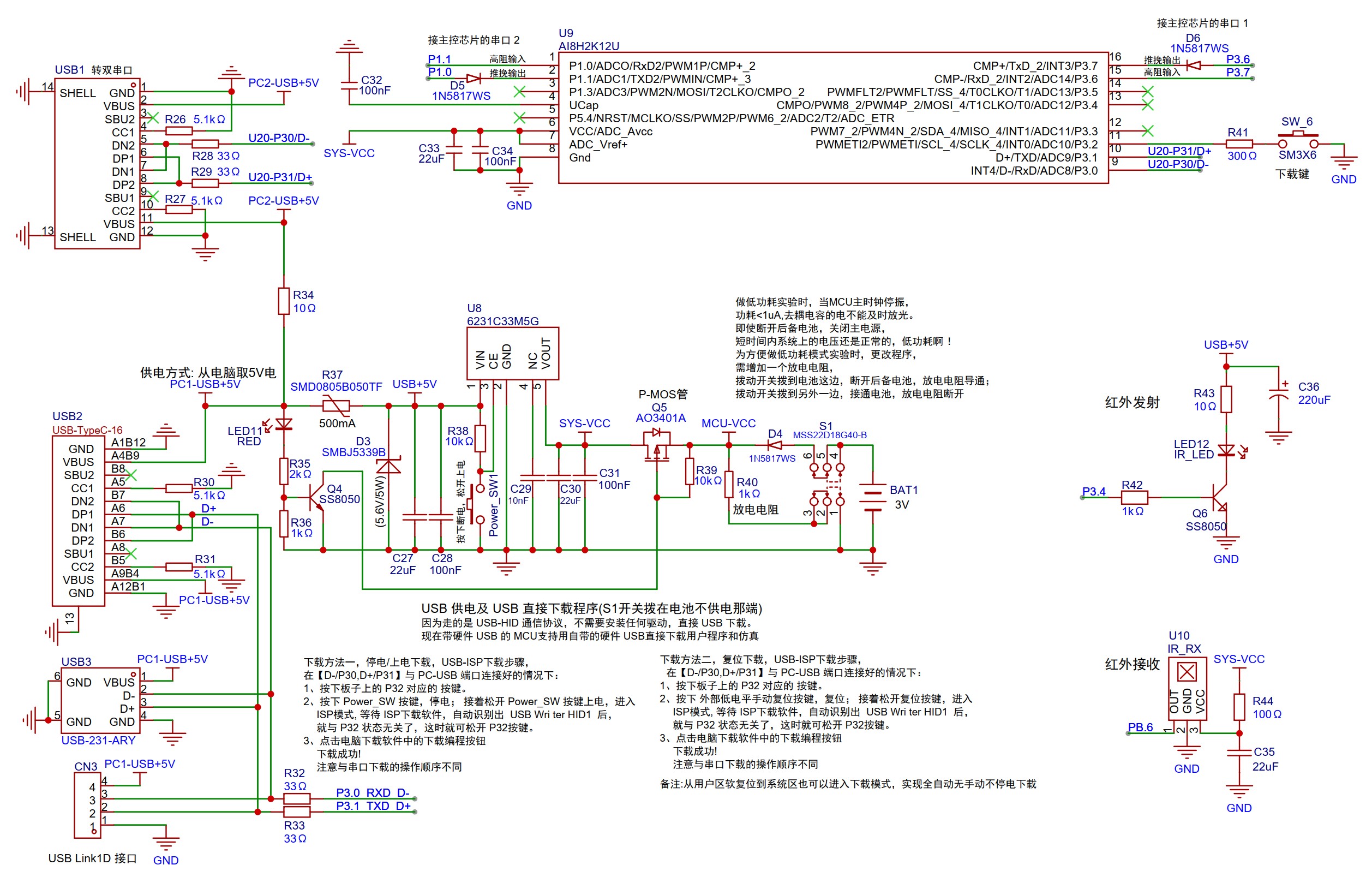

USB 2.0，Full-Speed，16个双向端点，支持4种端点传输模式

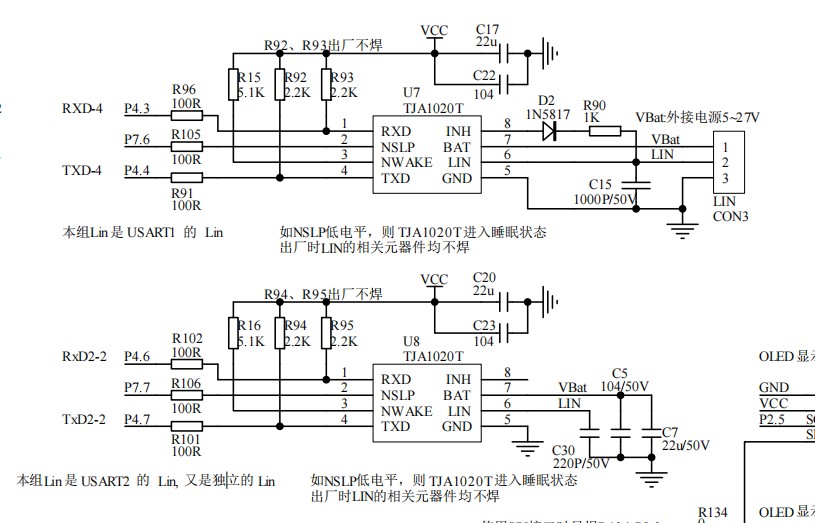

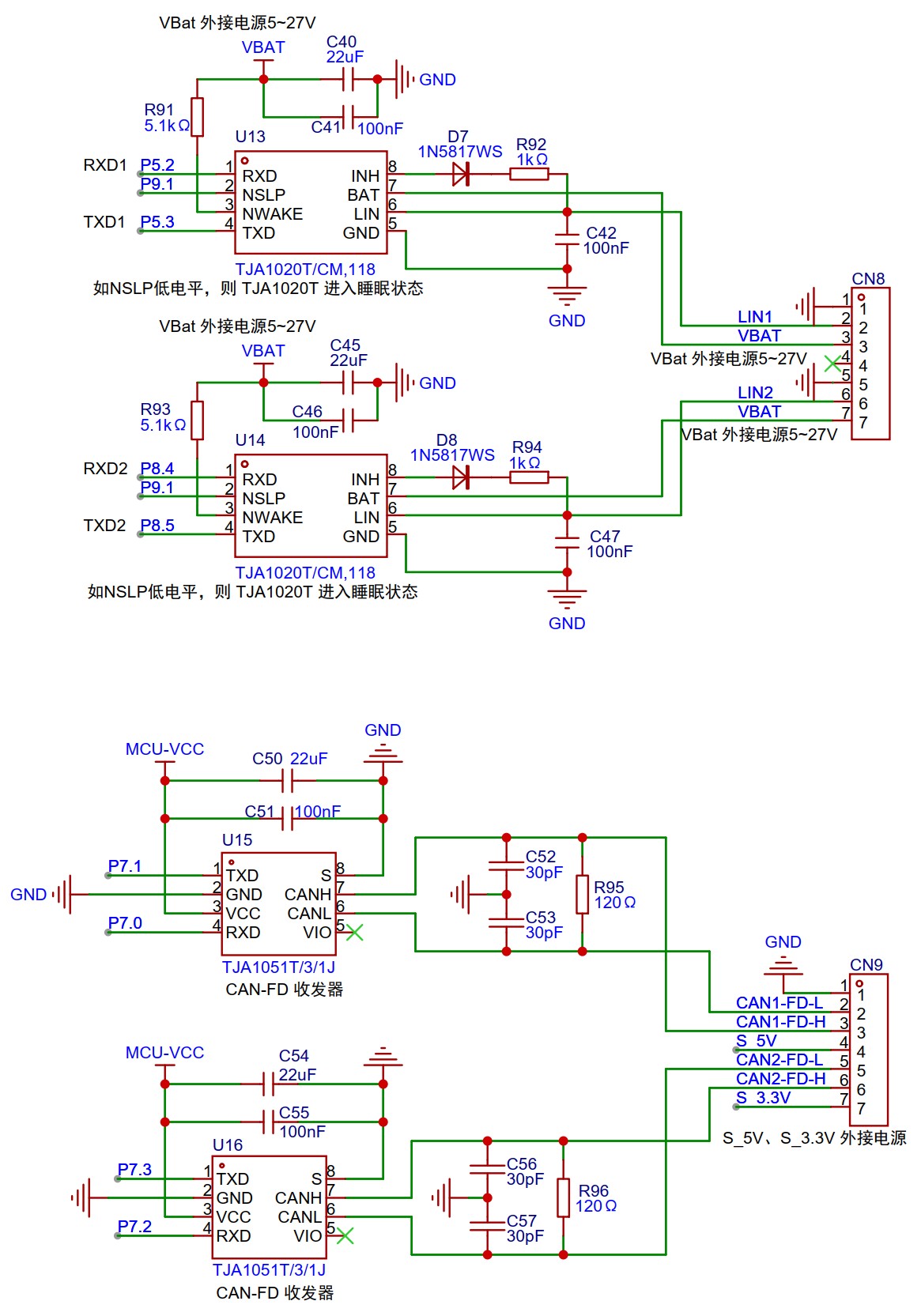

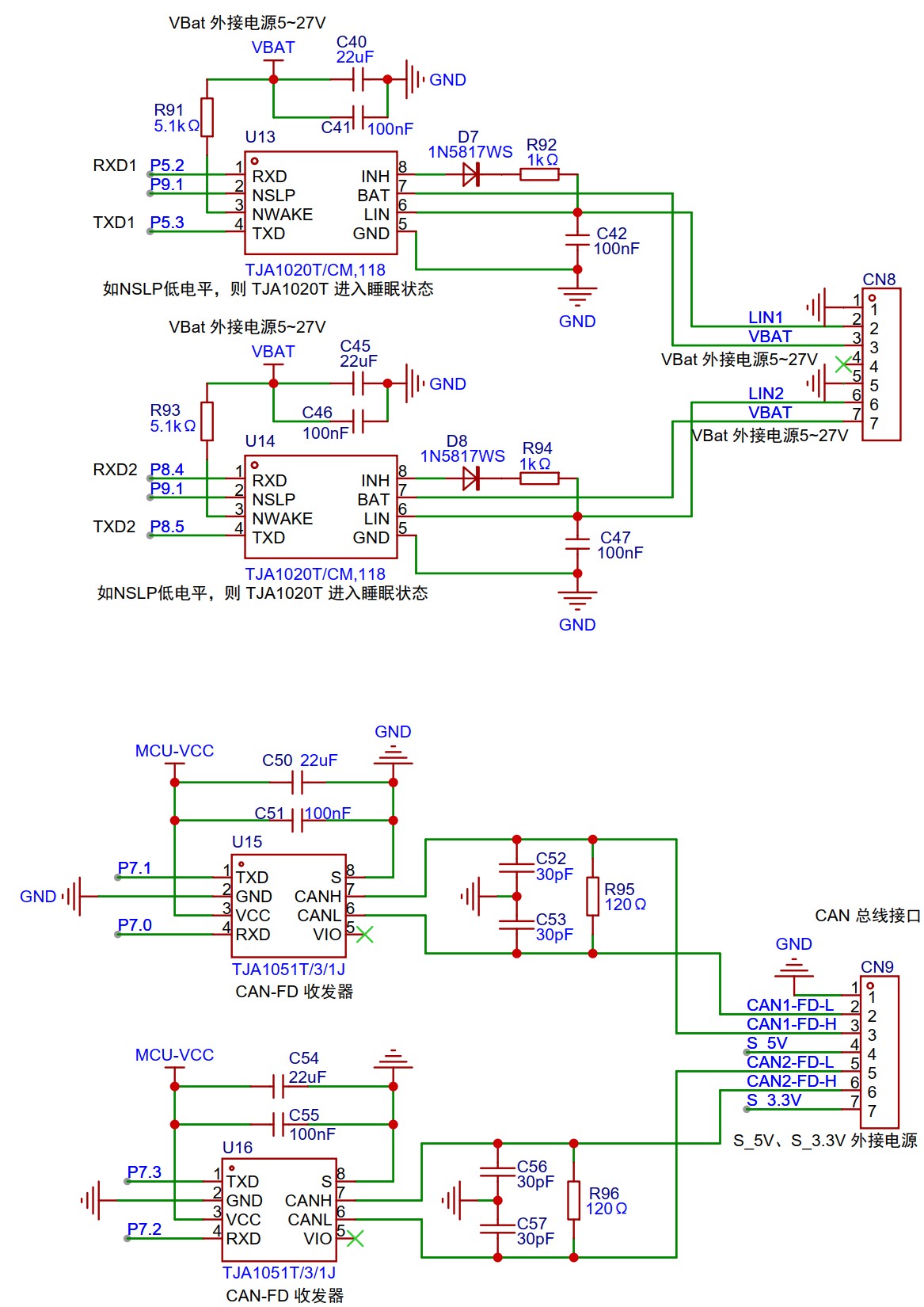

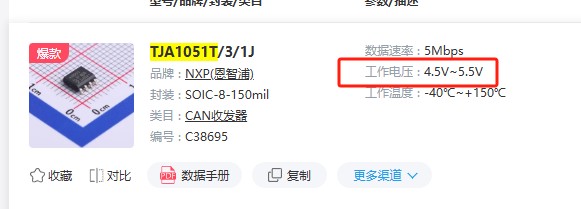

2组 CAN-FD !!!  3组 Lin; 2组 I2S
DMA-P2P/外设直接到外设, DMA支持 :

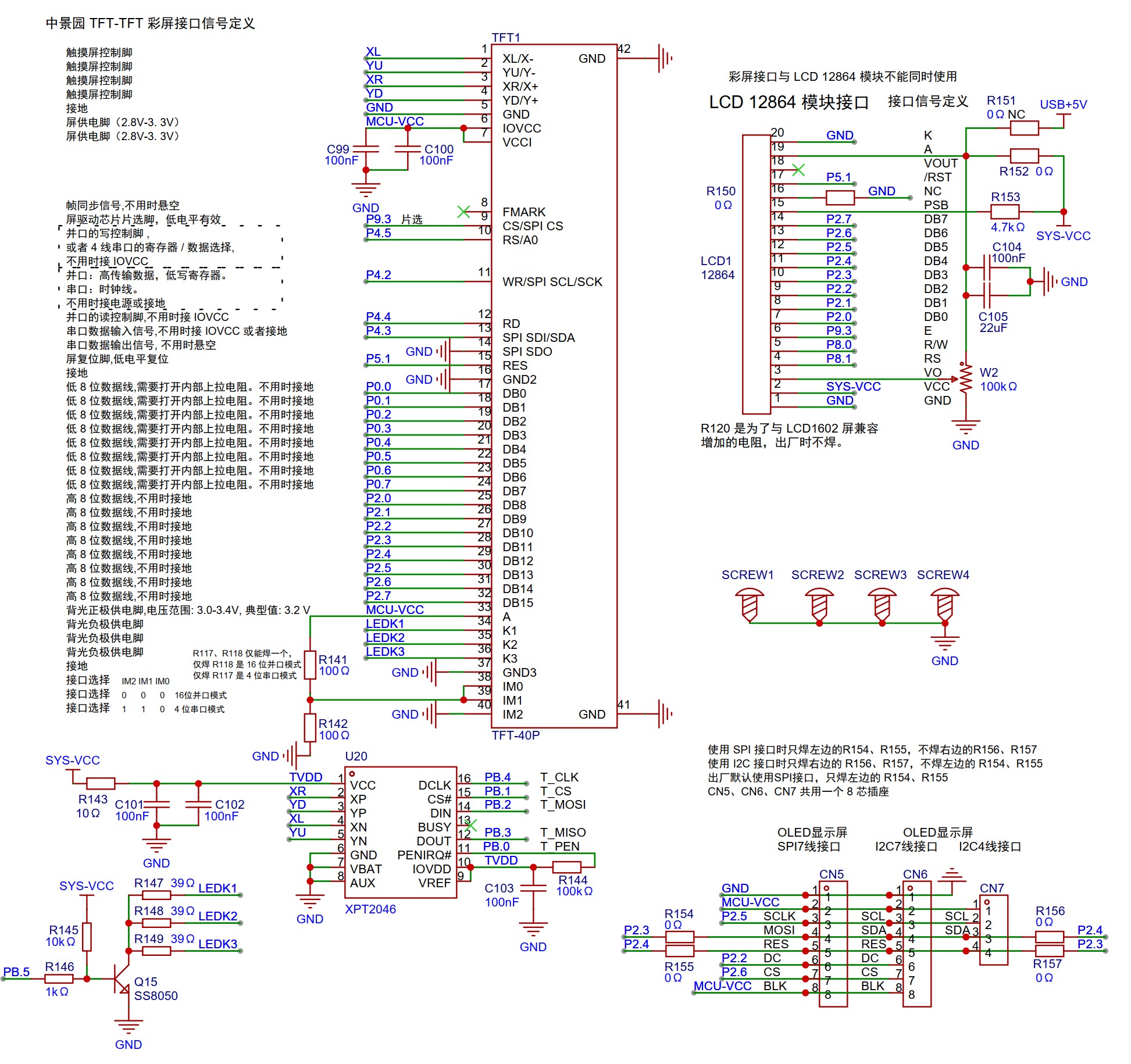

      TFT-i8080/M6800接口, QSPI, 3组独立的SPI, 2组独立的I2C
      8组USART, 可分别支持异步串口UART或同步串口SPI
      2组独立的12位ADC；2组独立的12位DAC；
      24-通道, 6组周期不同高级16位PWM定时器：
      3 组 4 对互补PWM（PWMA/PWMC/PWME），方便控制 3组3相电机
      3 组 4 个单独PWM（PWMB/PWMD/PWMF）
T0/T1/T2/T3/T4, T5/T6/T7/T8, T9/T10, T11, T17/T18, 14个24位定时器
RTC-年/月/日/星期/时/分/秒实时时钟


大家先看下管脚图安排合不合理！

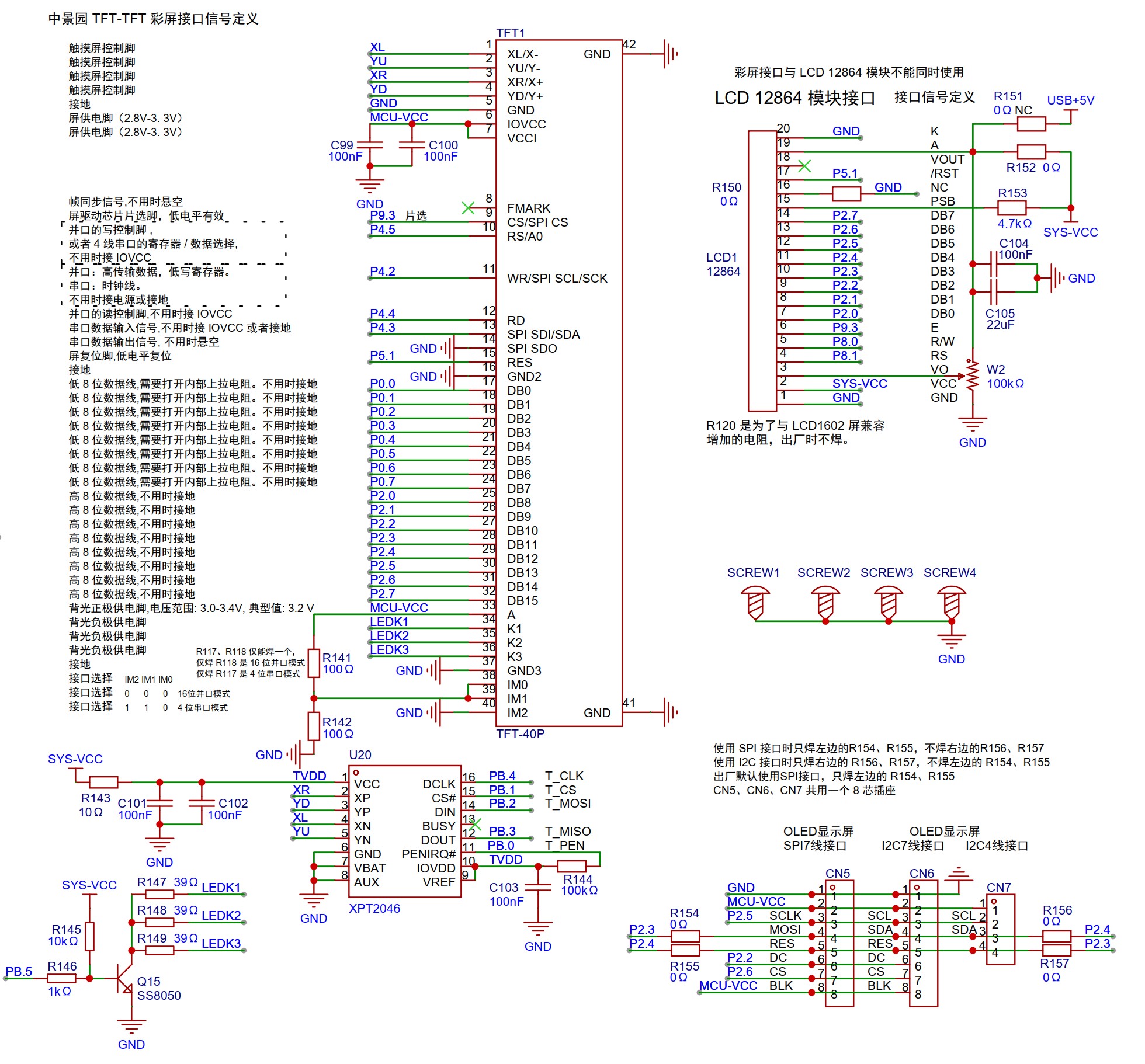

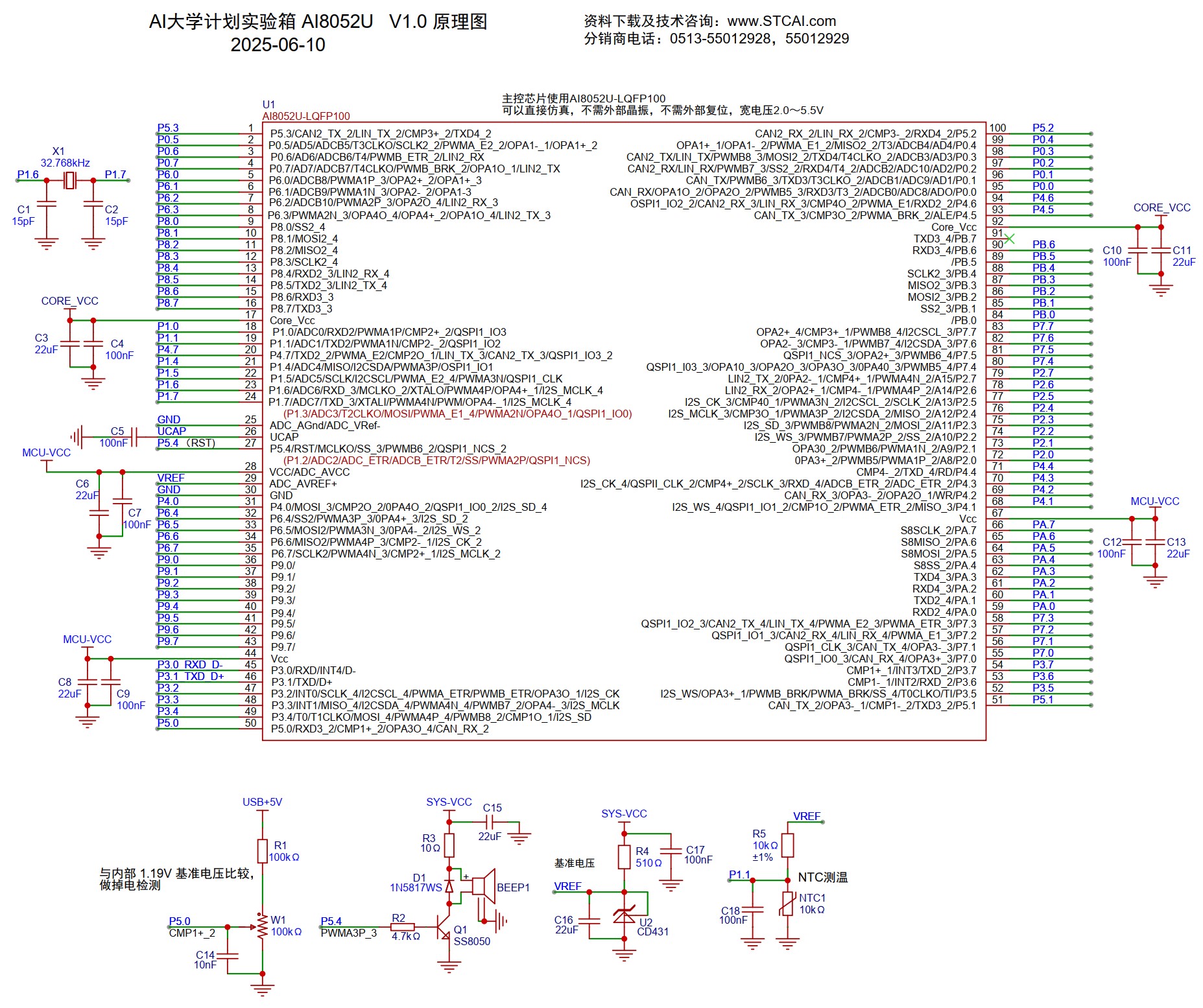

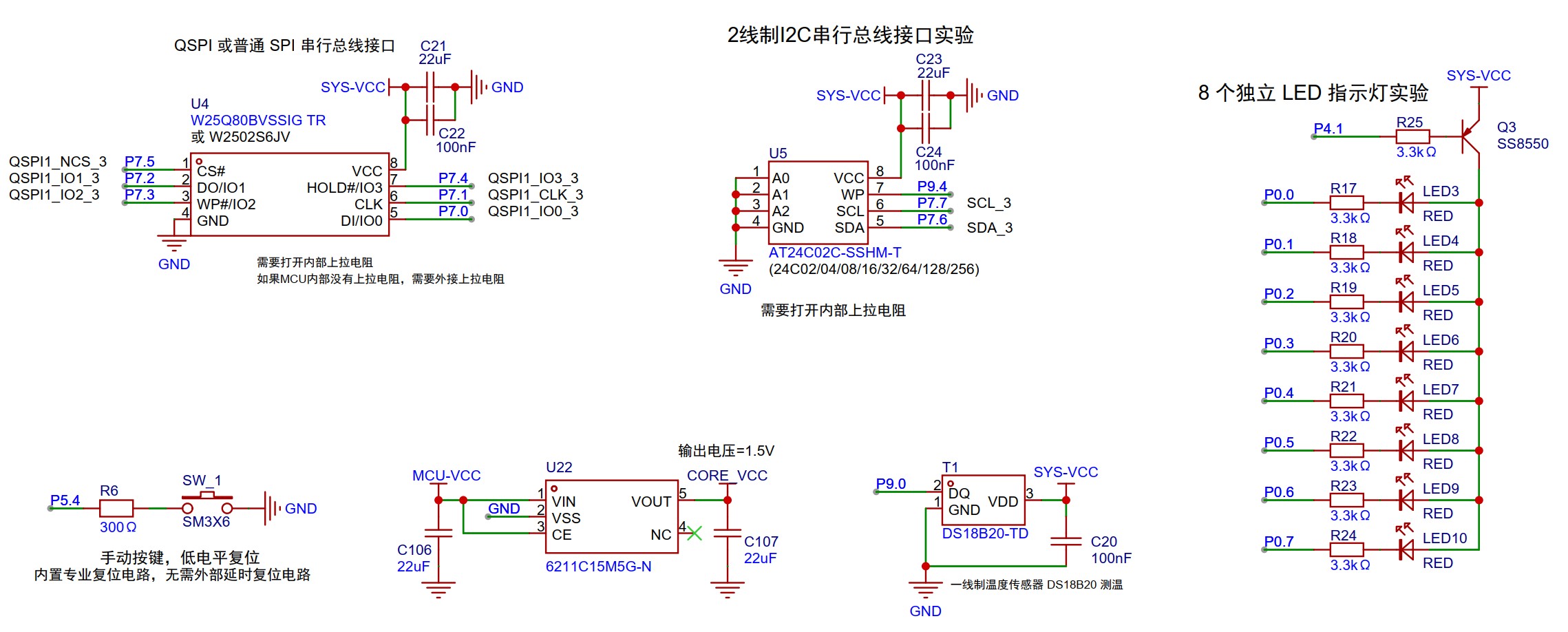

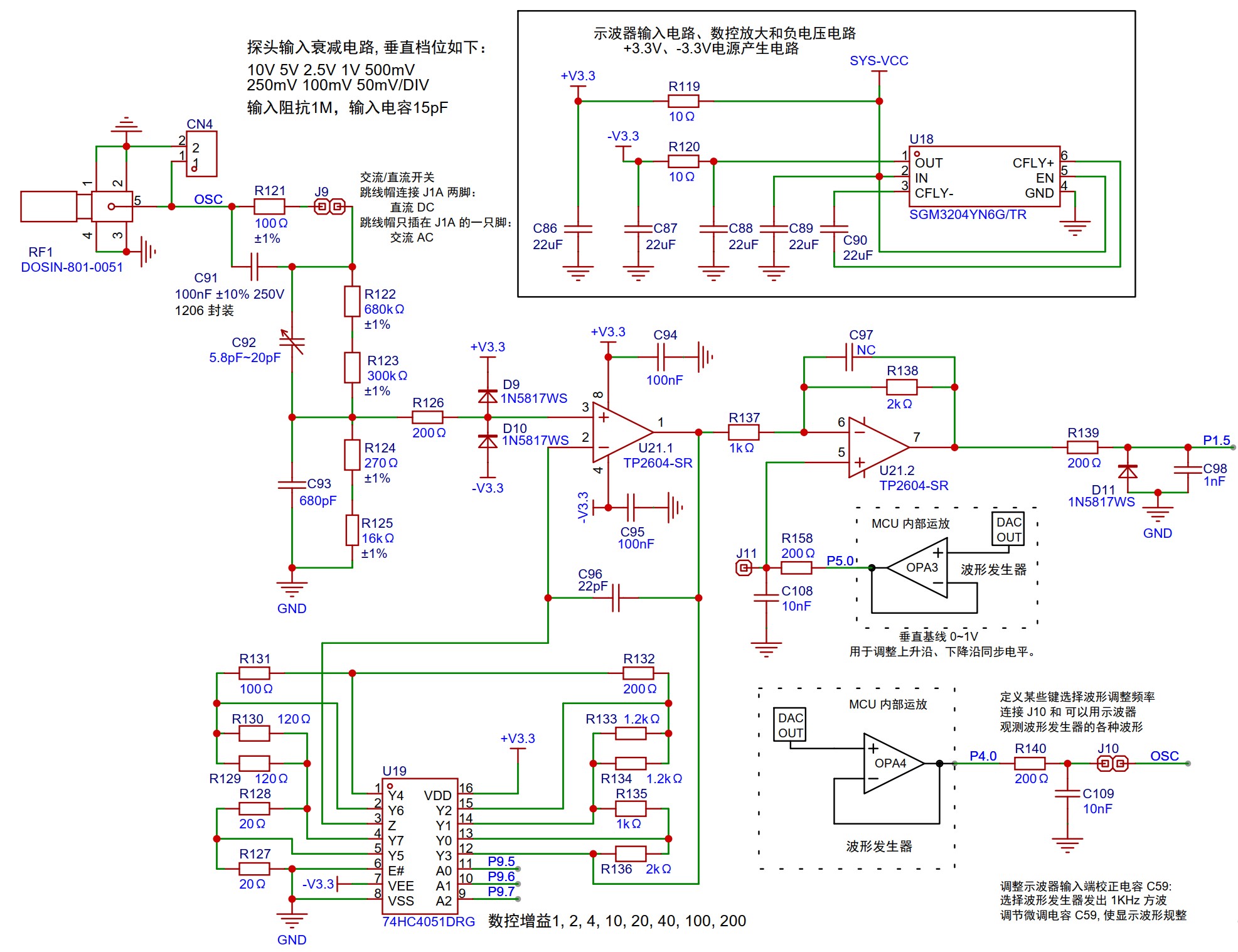

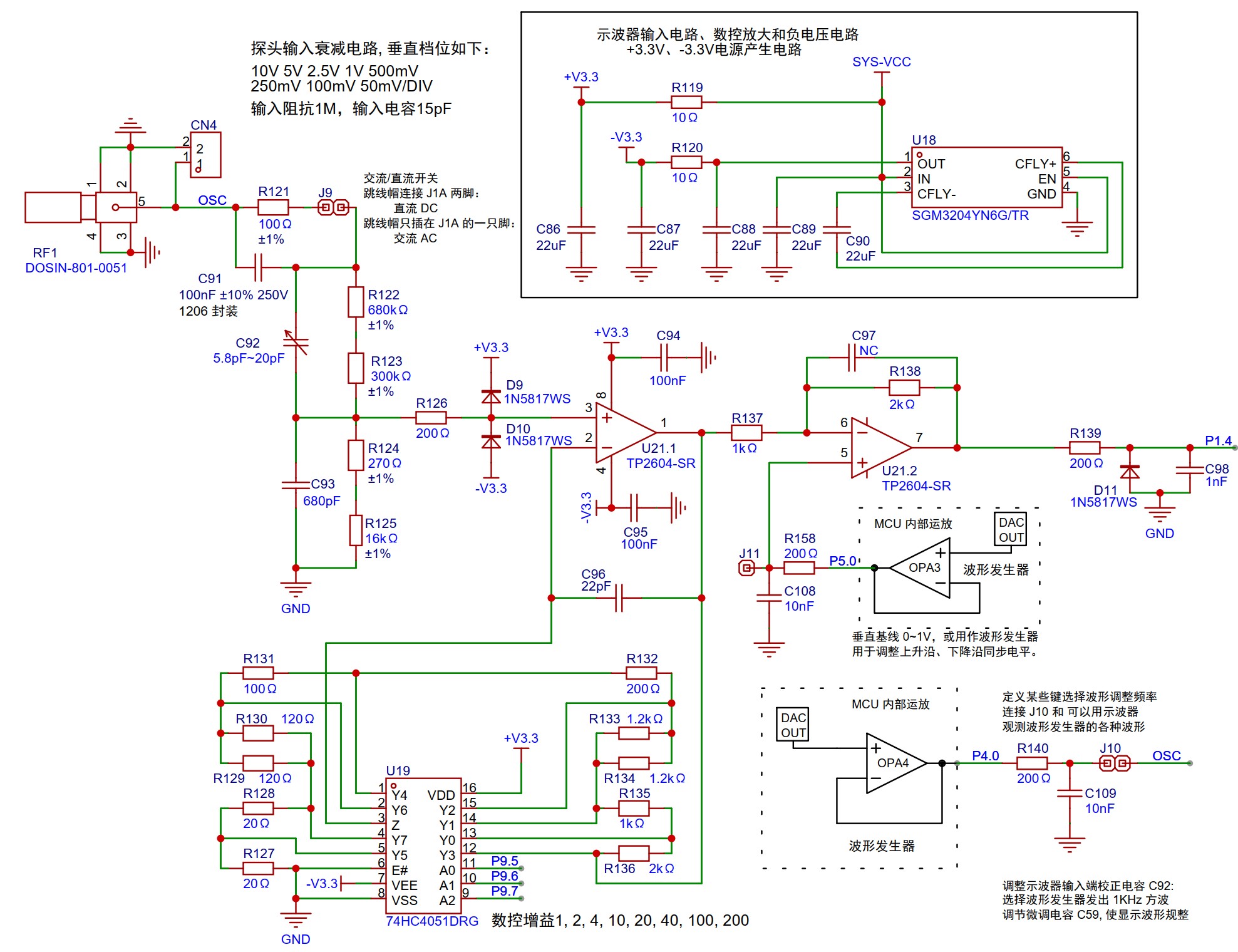

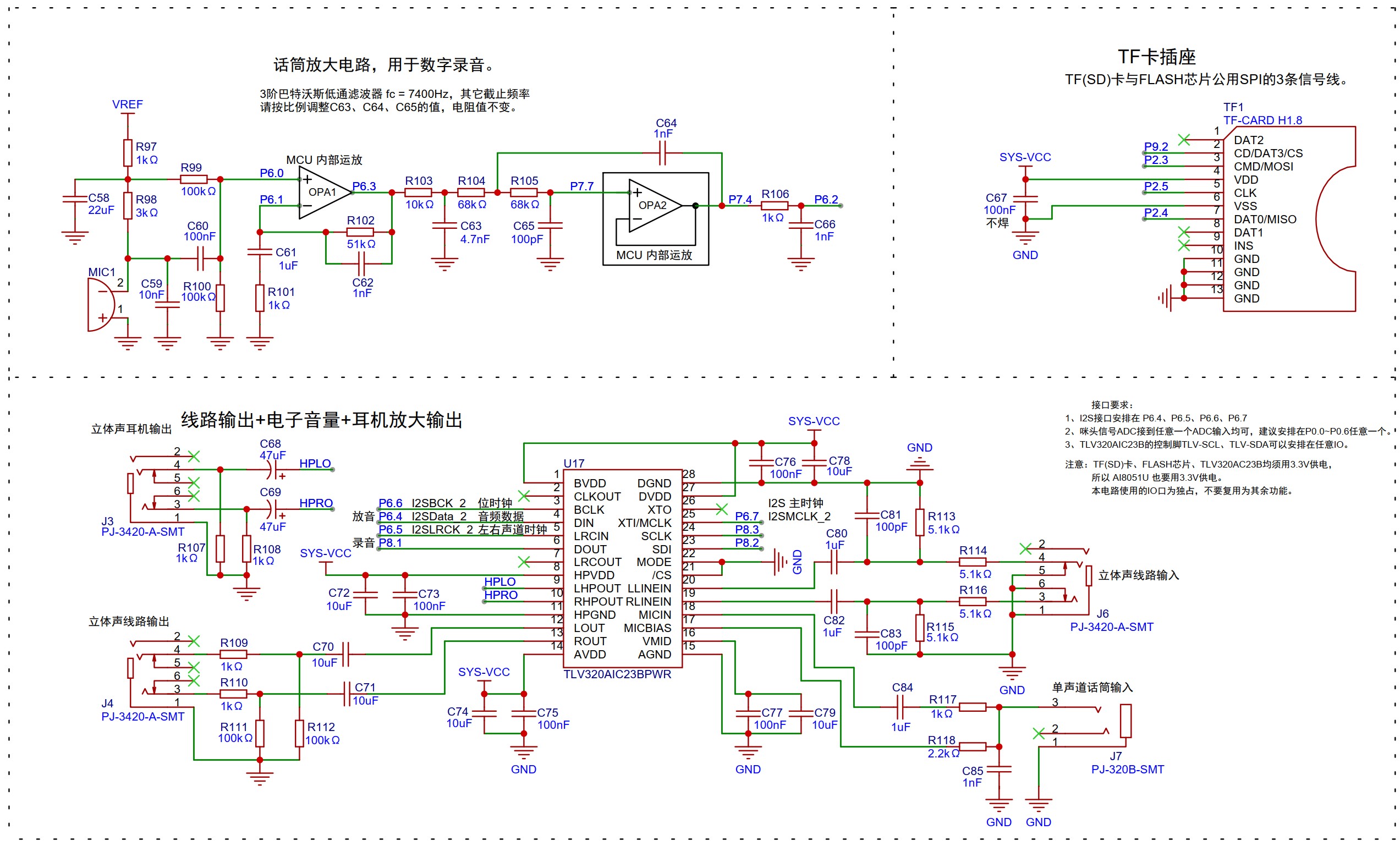

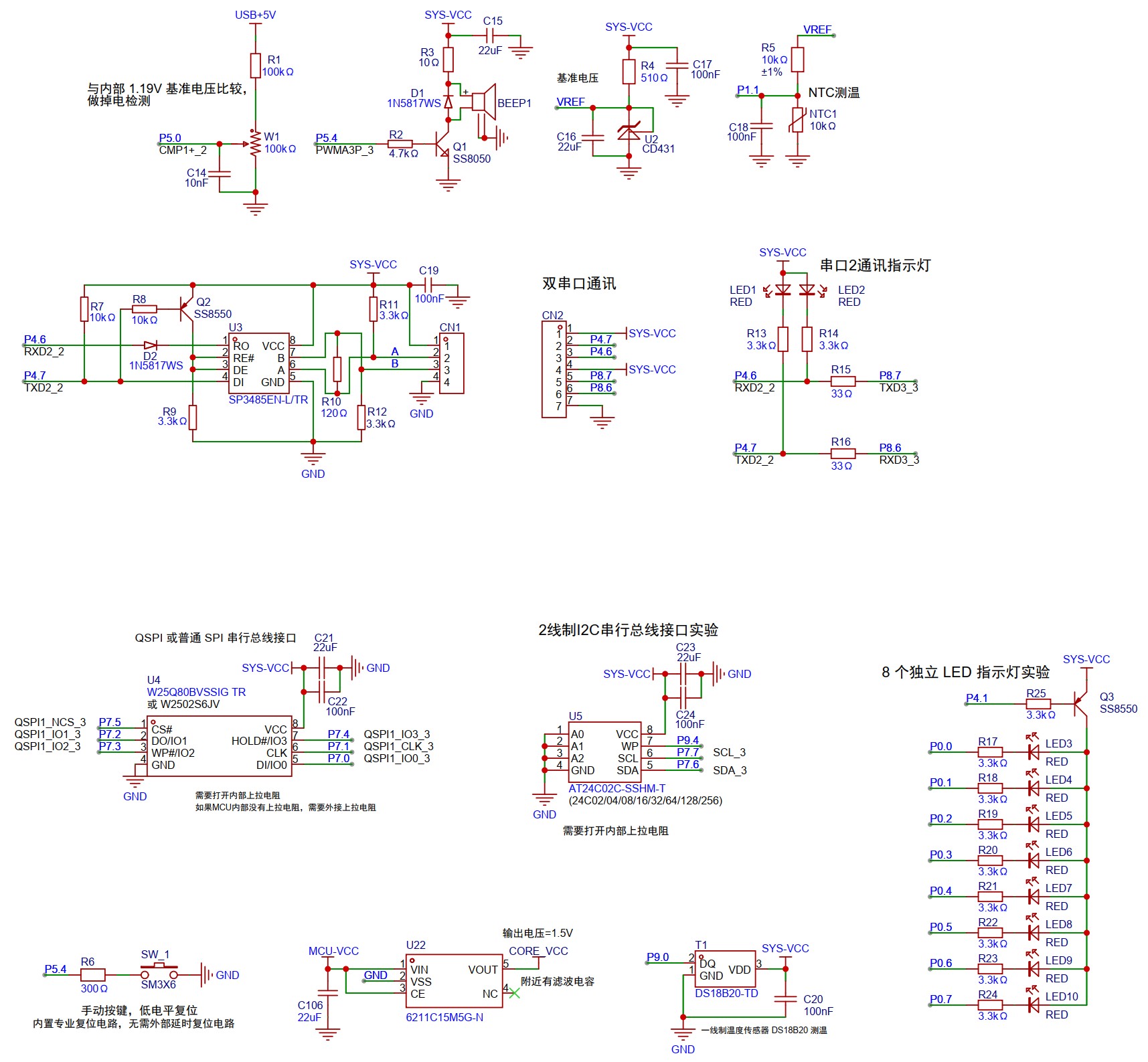

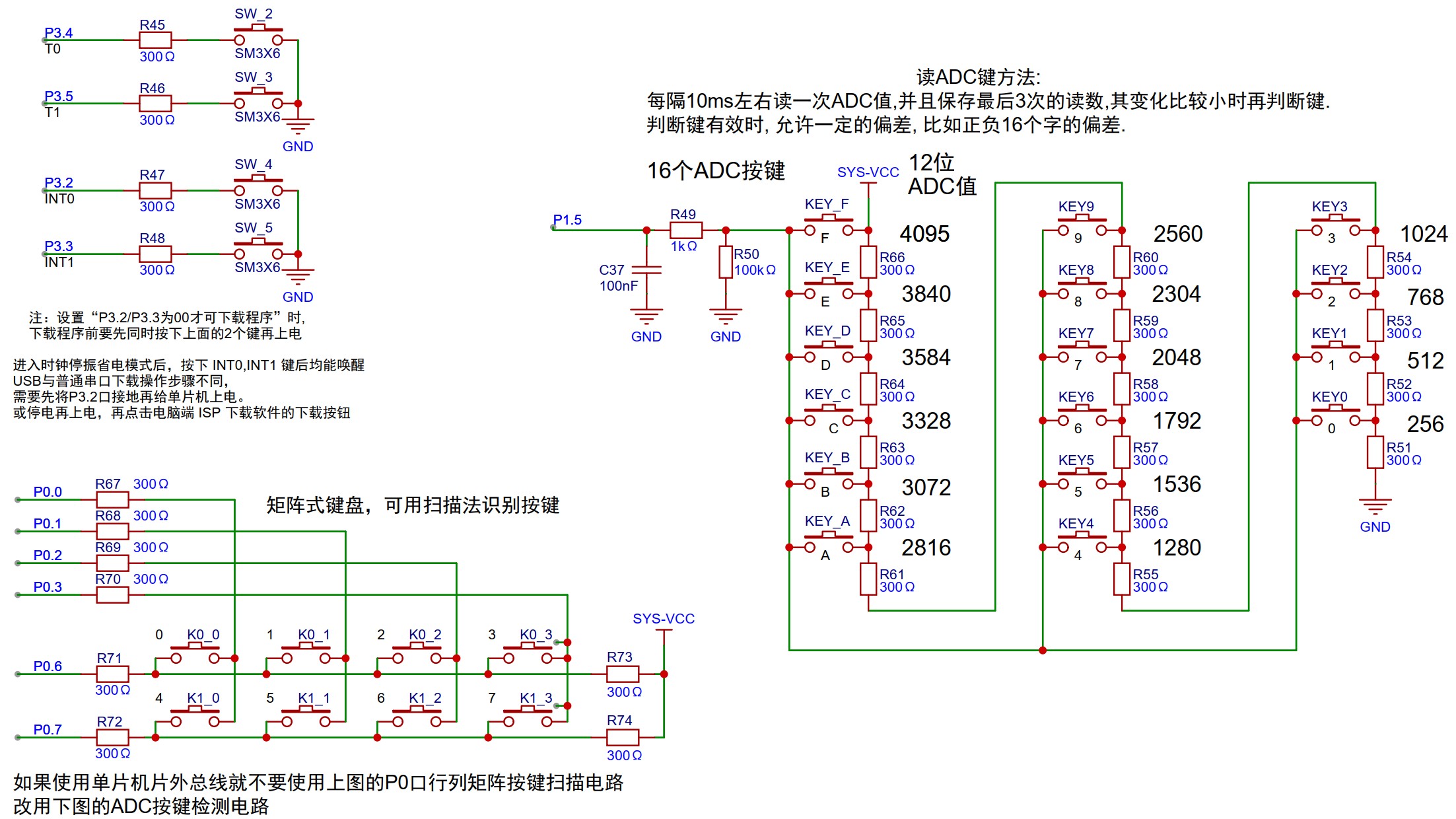

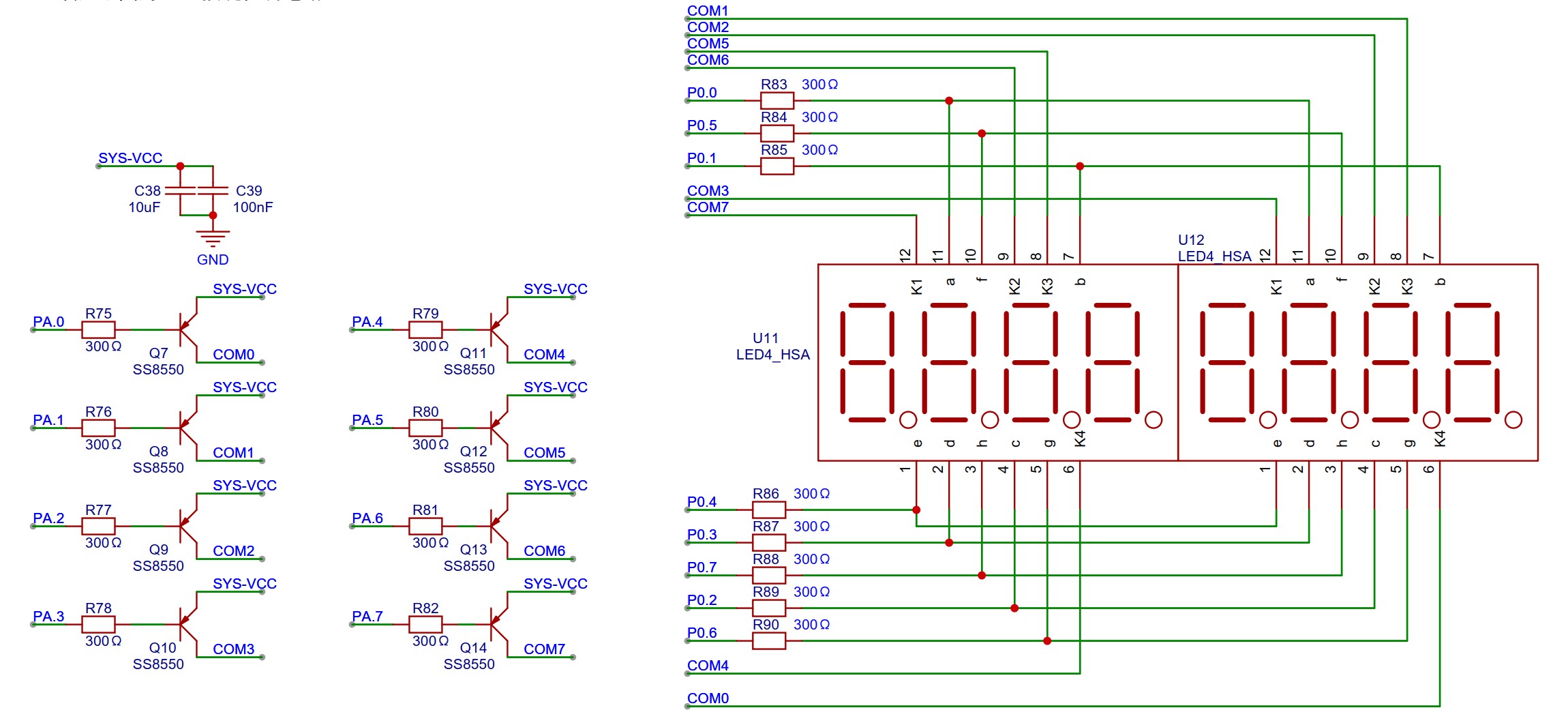

帮设计强大的 Ai8052U-144K256-LQFP100 实验箱

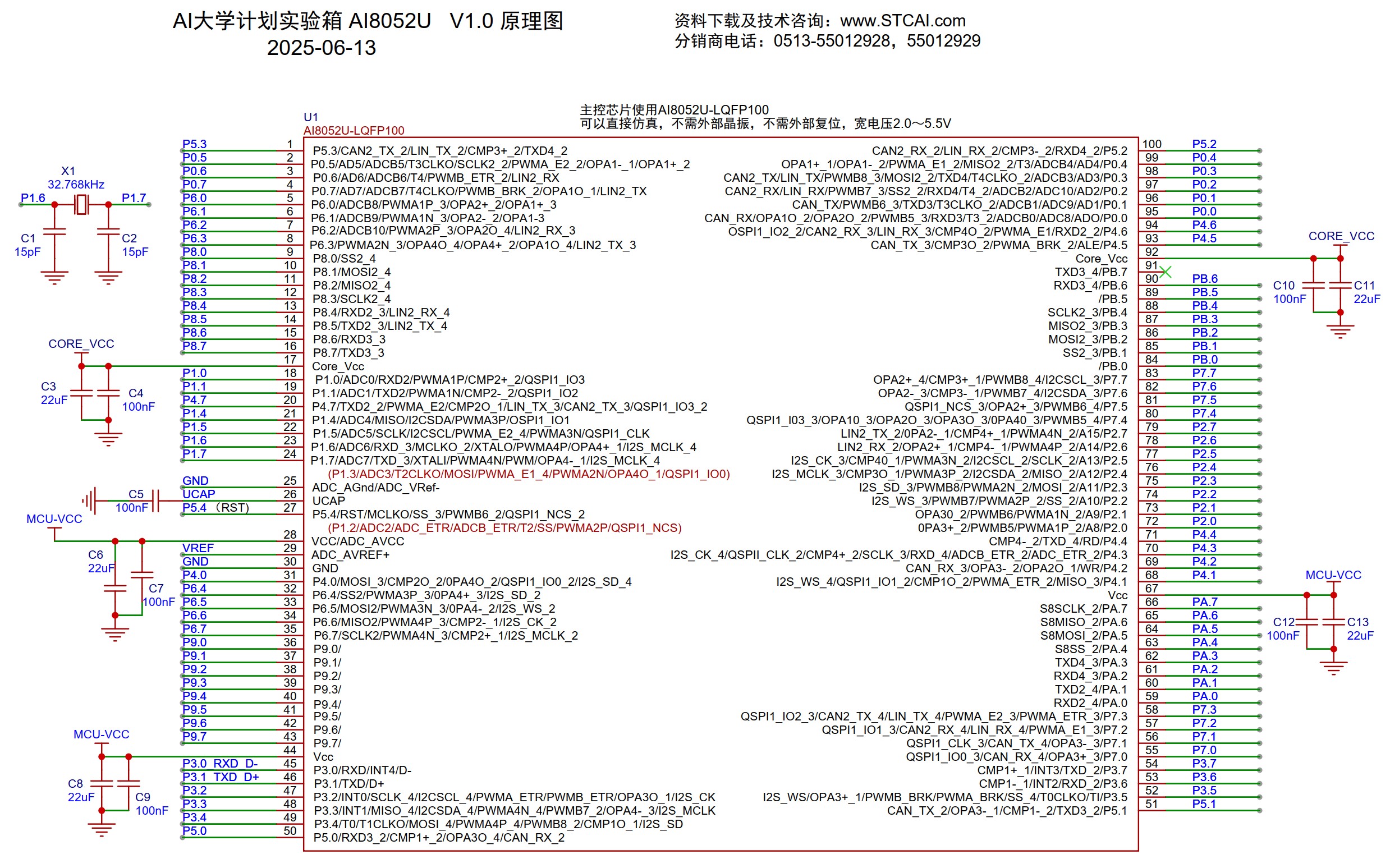

Ai8052U 实验箱讨论稿，20250613
Ai8052U，144K SRAM, 256K Flash, LQFP100/64，QFN100/64
===Ai8052U的设计已阶段性完成，现在已到晶圆厂流片中
帮设计强大的 Ai8052U-144K256-LQFP100 实验箱

神*** · 发表于 2025-6-14 22:25:55

AI8052U-144K256-LQFP100 核心板，讨论稿, 大家帮审核 - 实验箱，核心功能实验板，大学教材国芯技术交流网站 - AI32位8051交流社区

神*** · 发表于 2025-6-14 22:27:34

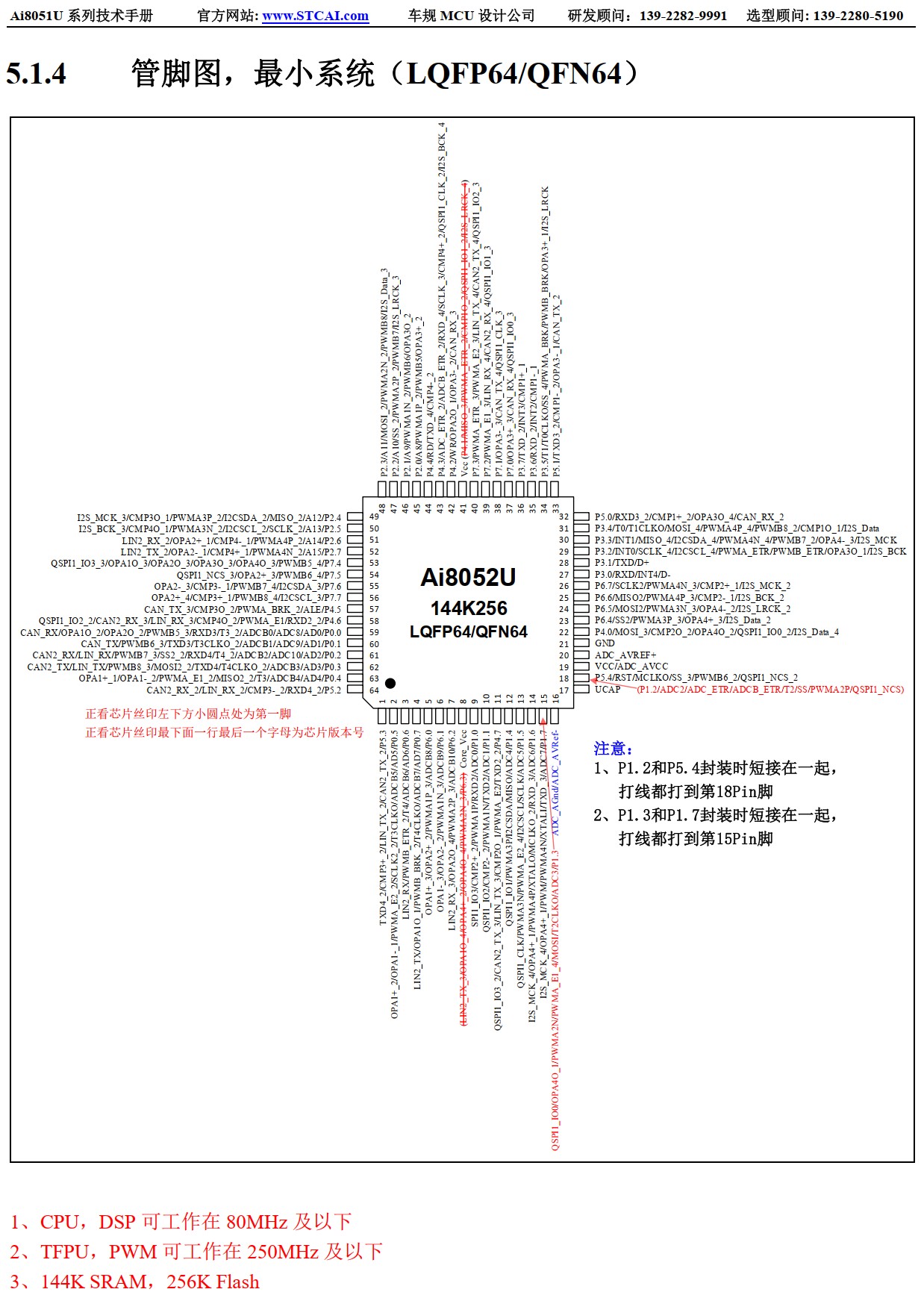

【新提醒】Ai8052U-144K256-LQFP64 核心板，讨论稿, 大家帮审核 - 实验箱，核心功能实验板，大学教材国芯技术交流网站 - AI32位8051交流社区

神*** · 发表于 2025-6-14 22:29:48

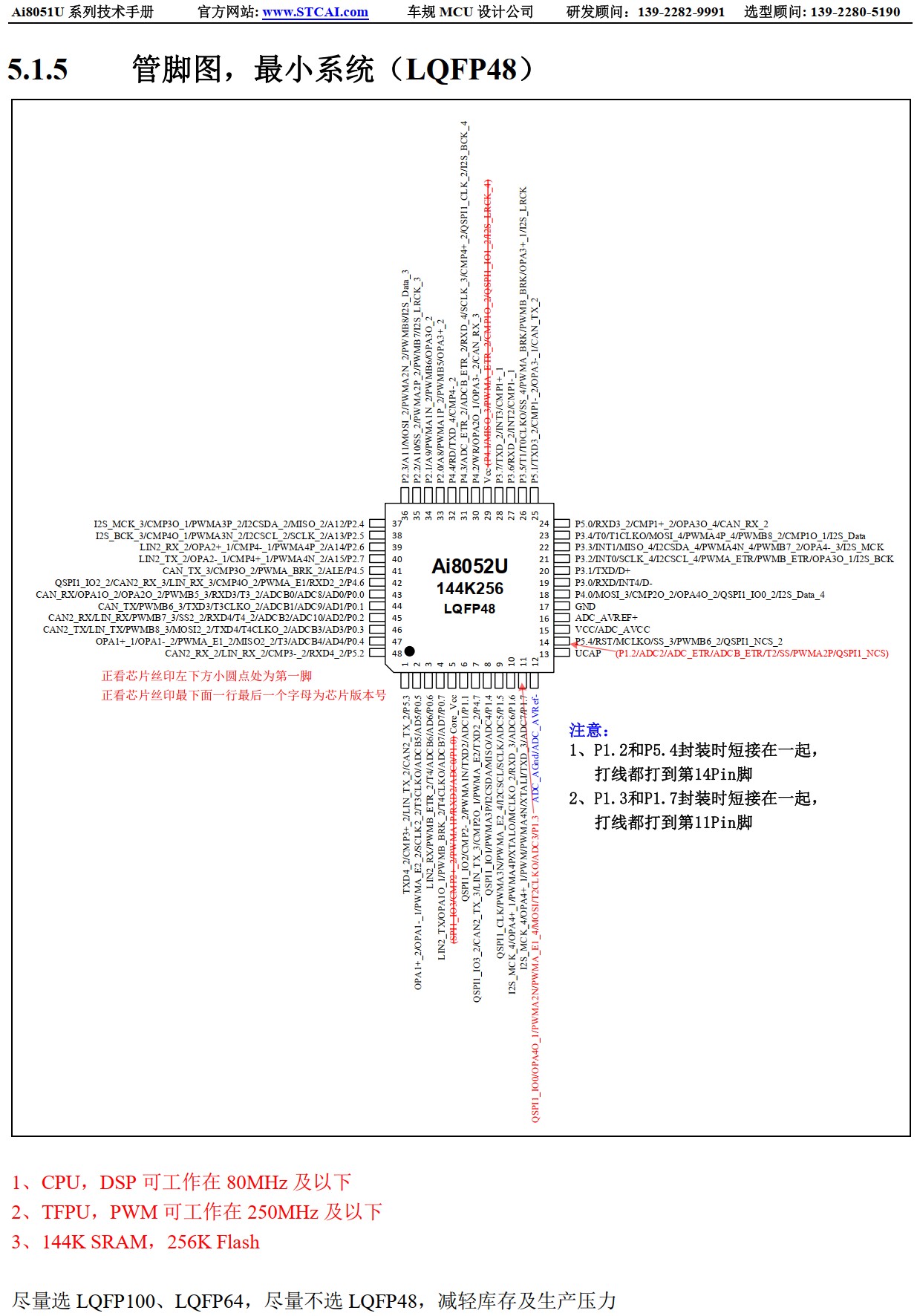

【新提醒】Ai8052U-144K256-LQFP48 核心板，讨论稿, 大家帮审核 - 实验箱，核心功能实验板，大学教材国芯技术交流网站 - AI32位8051交流社区

神*** · 发表于 2025-6-10 15:52:49

AI8052U-LQFP100/QFN100，
LQFP64/QFN64, LQFP48 的参考资料，

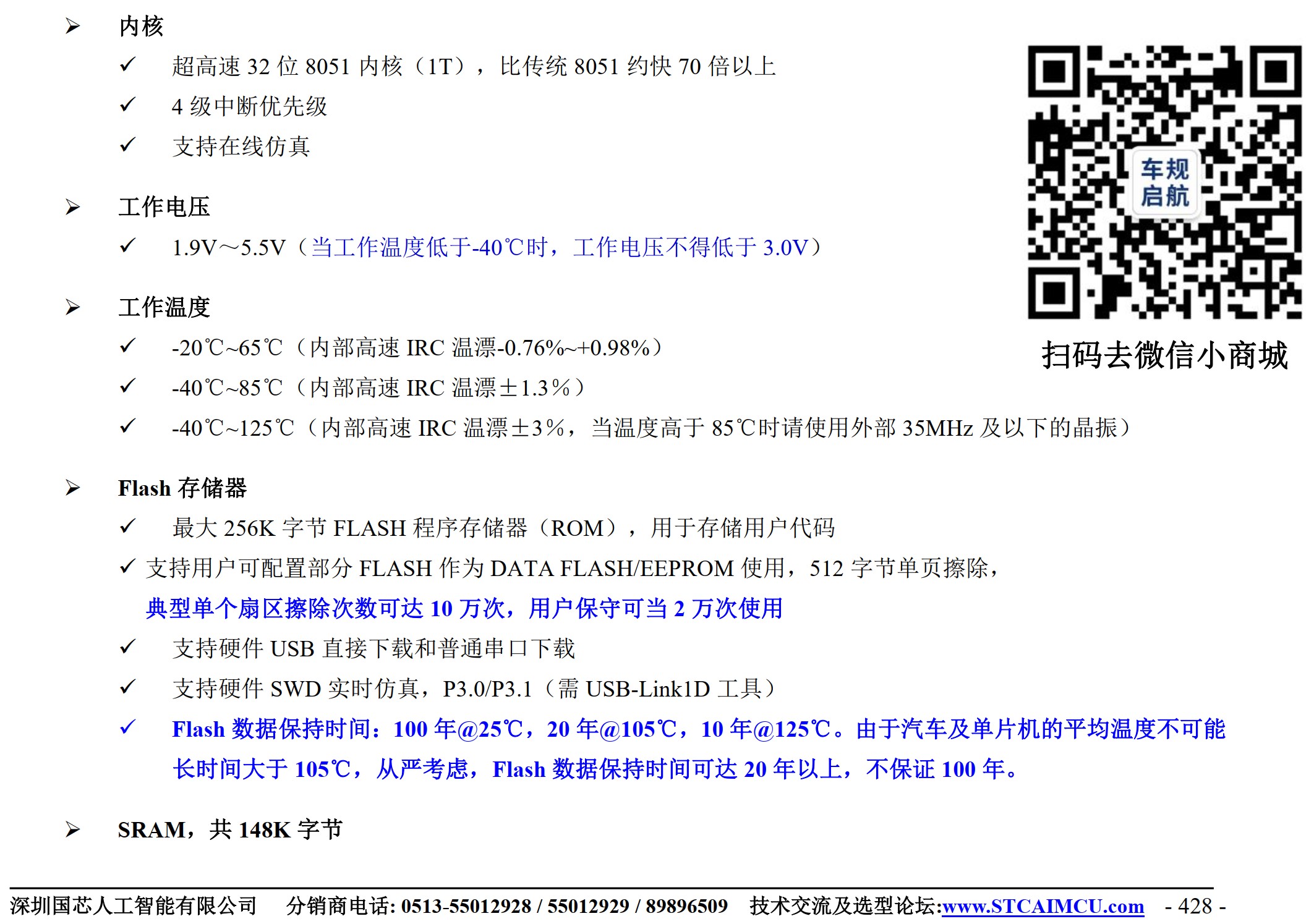

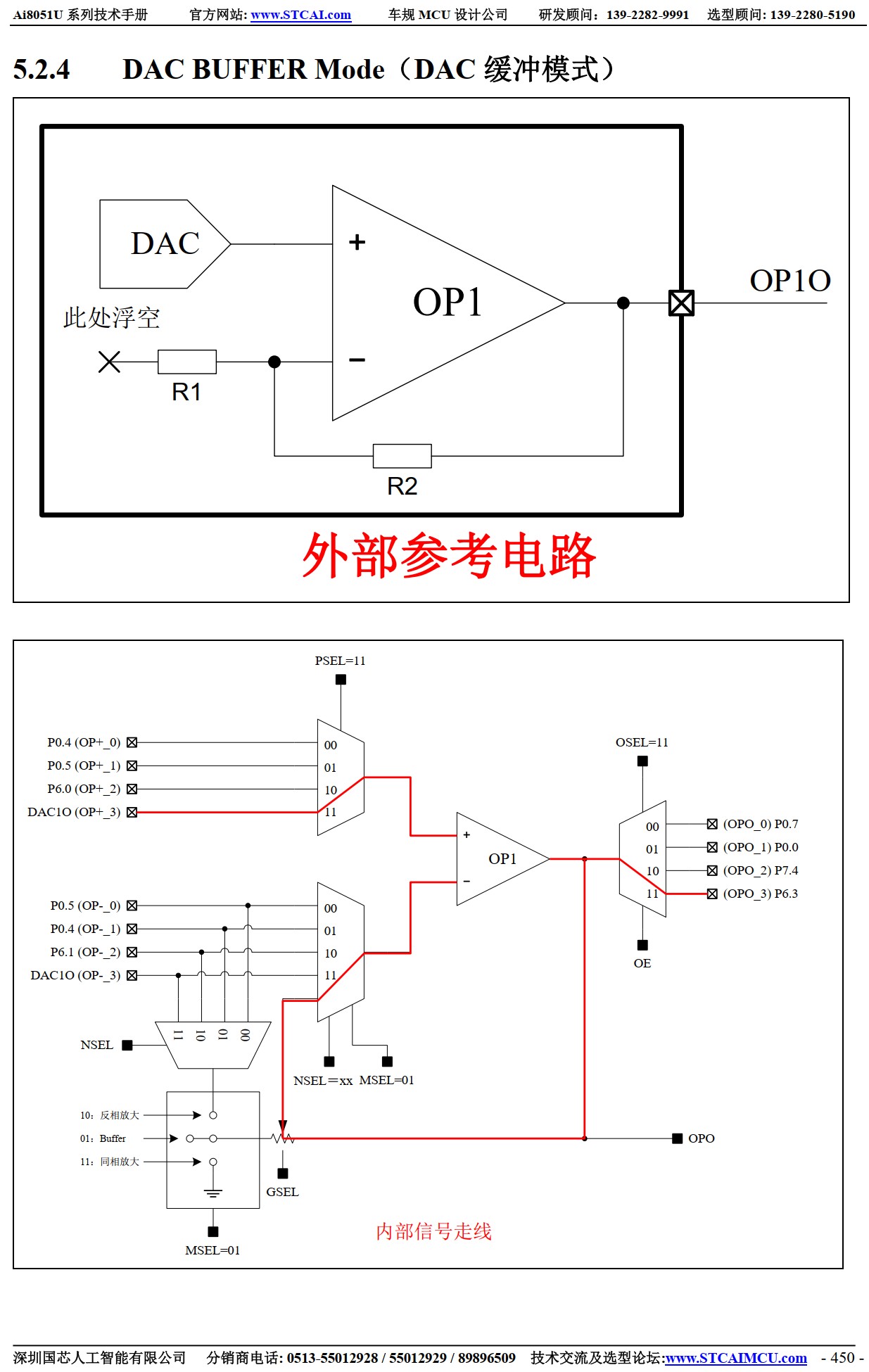

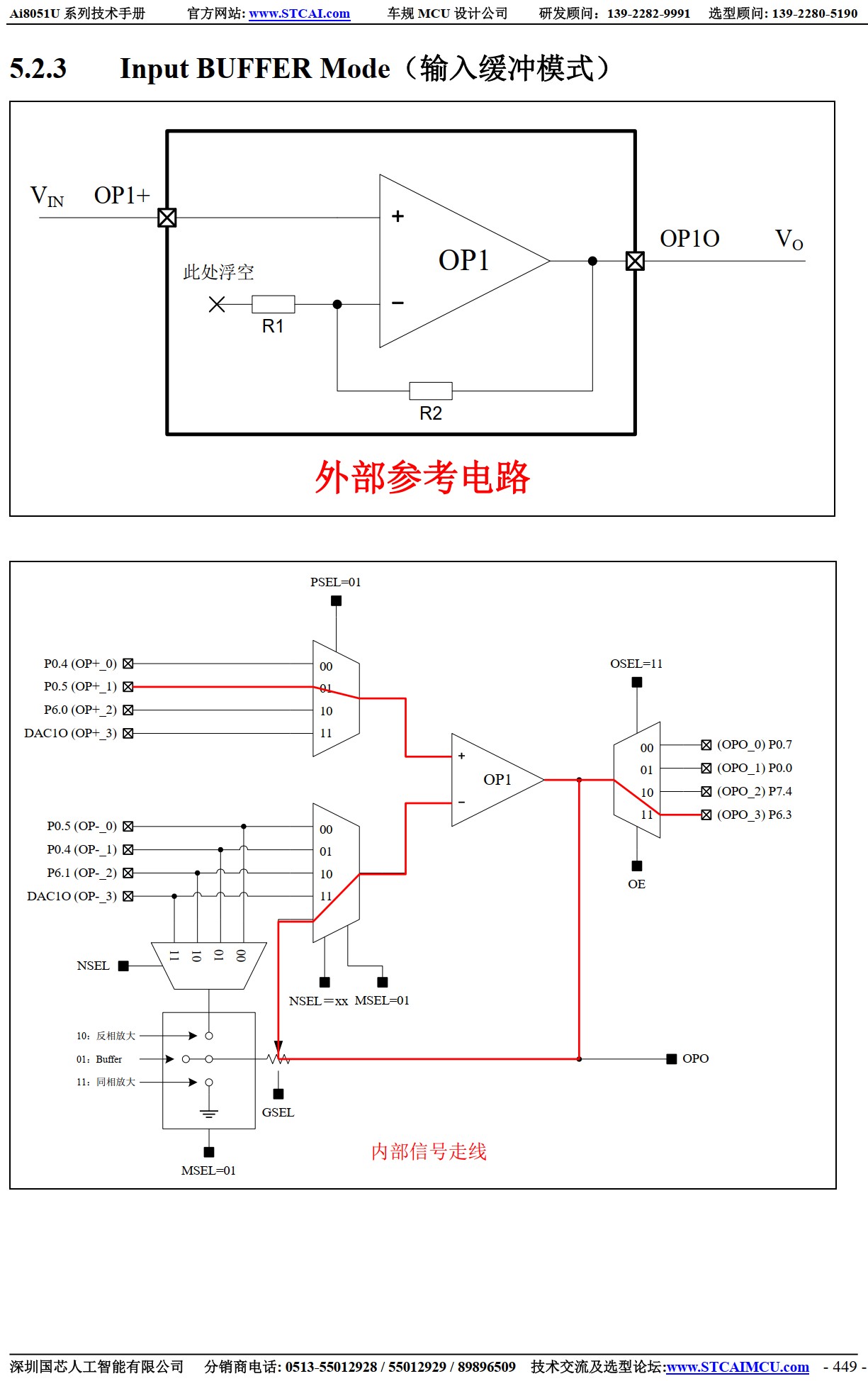

先见 AI8051U数据手册的 AI8052U部分

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf
