对比读写，看看能分解的最小功能模块有几个？

至少要写好7个驱动函数：

1.启动信号

2.等待从机应答信号

3.终止信号

4.主机发送ACK信号

5·主机发送NO_ACK信号

6.发送一个字节

7.读取一个字节

wuzhe***

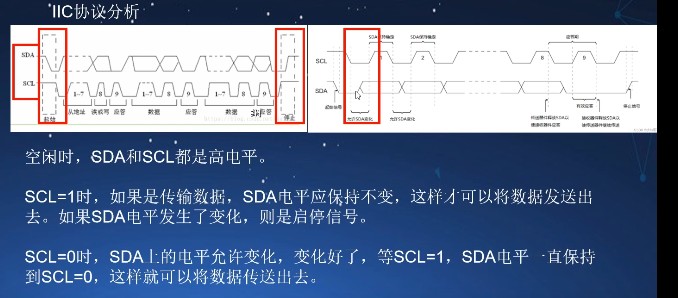

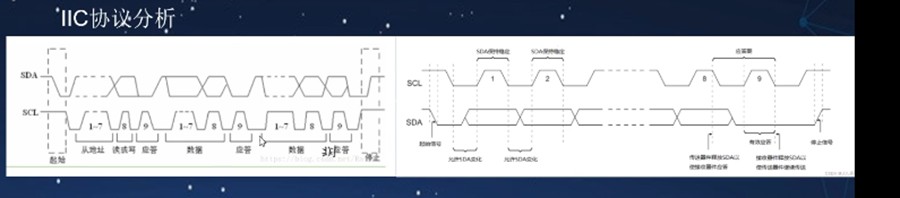

看好时序图：

空闲时，SDA和SCL都是高电平。

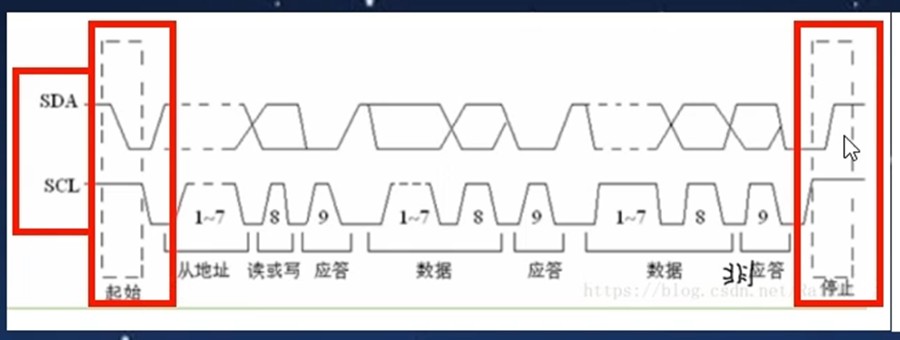

起始信号和停止信号：

wuzhe***

SCL=1时，如果是传输数据，SDA电平应保持不变，这样才可以将数据发送出去。如果SDA电平发生了变化，则是启停信号。

SCL=0时，SDA上的电平允许变化，变化好了，等SCL=1，SDA电平一直保持到SCL=0，这样就可以将数据传送出去。

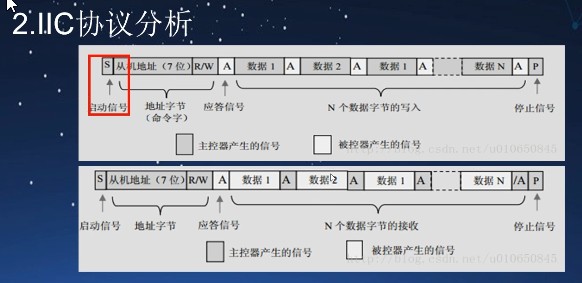

始信号+地址+寄存器地址+数据+应答............+应答（非应答）+停止信号

wuzhe***

好好研究这7个信号：

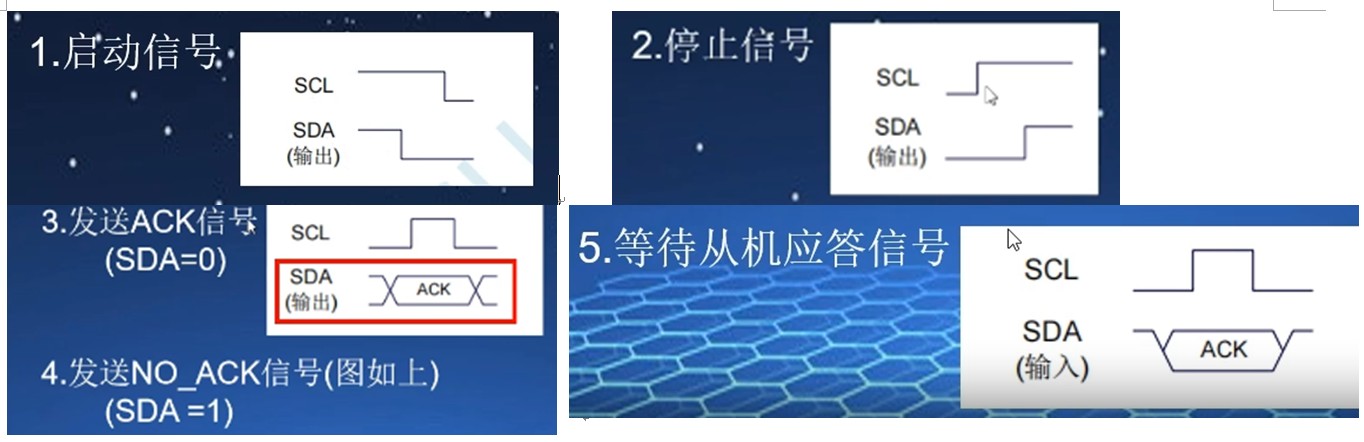

前面5个看下面的图：

从机应答ACK是SDA=0 ，从机应答NOACK是SDA=1 ，当然都是在SCL=0时写入0或者1，SCL=1时，SDA不能变化…. SCL=0时候不能接受从机的变化。

wuzhe***

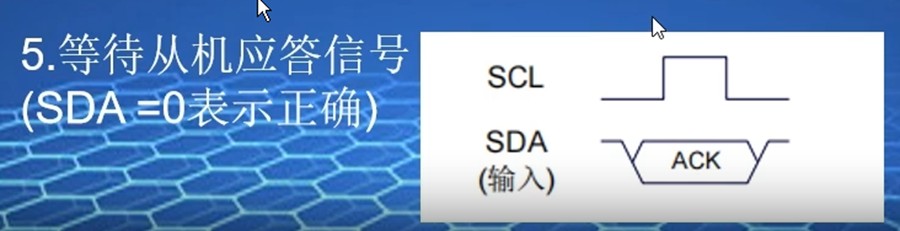

上面的图5要补充一下：

从机应答是0（SDA=0）表示正确，是1（SDA=1）表示错误

wuzhe***

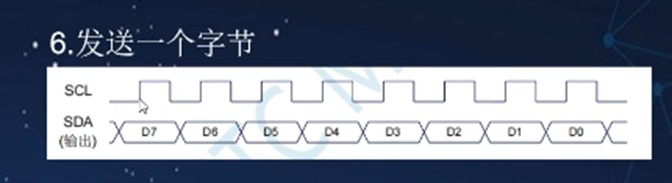

接下来卡发送一个字节：

SCL低电平时，SDA准备好高低电平，到SCL高电平的时间就送出去，SCL稳定高电平的时候，SDA不能动。写高为在先，低位在后，和SPI的MSB一样。

wuzhe***

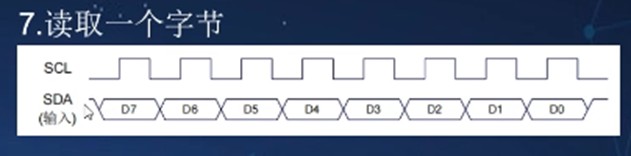

最后是读取一个字节：

SCL低电平时，SDA准备好高低电平，到SCL高电平的时间就读出去，SCL稳定高电平的时候，SDA不能动。写高为在先，低位在后，和SPI的MSB一样。

看图：

wuzhe***

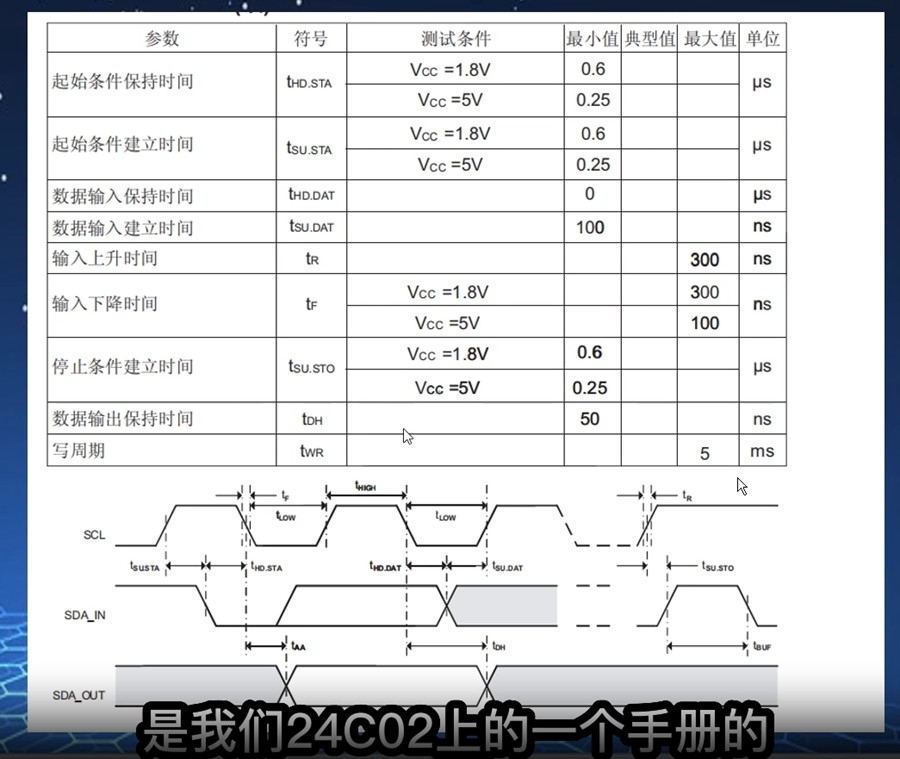

接着研究24C02的各个动作的保持时间：


看24C02手册：

我们截图过来：

wuzhe***

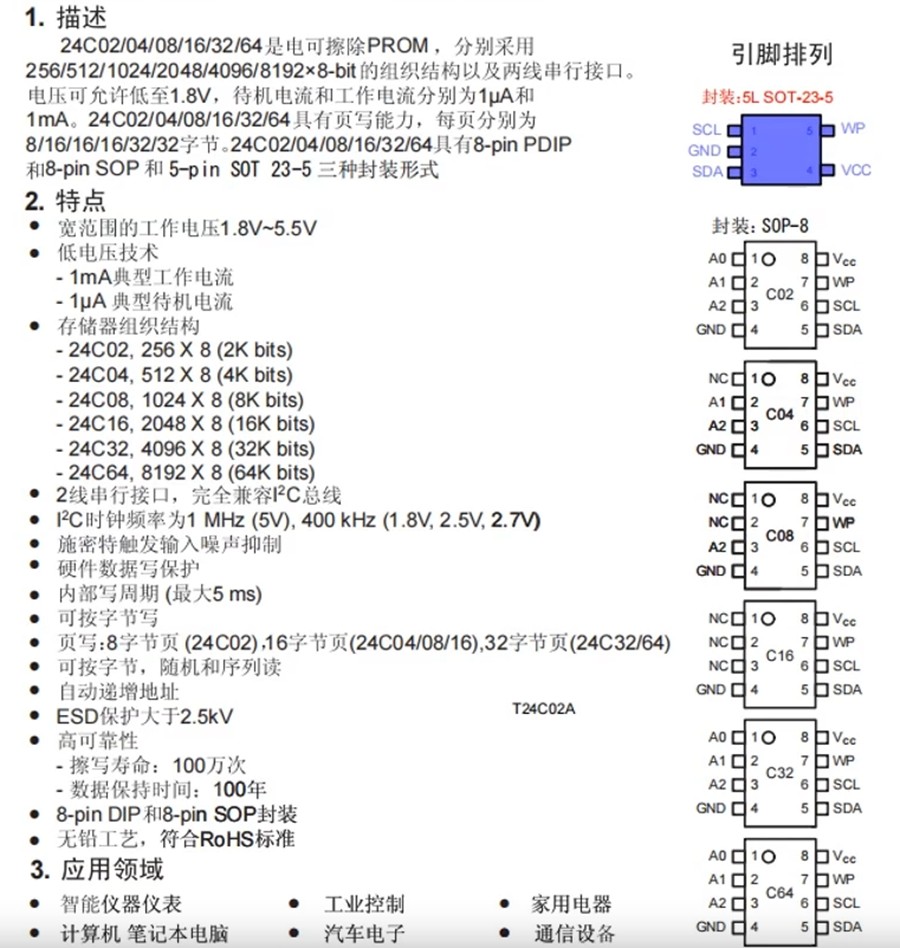

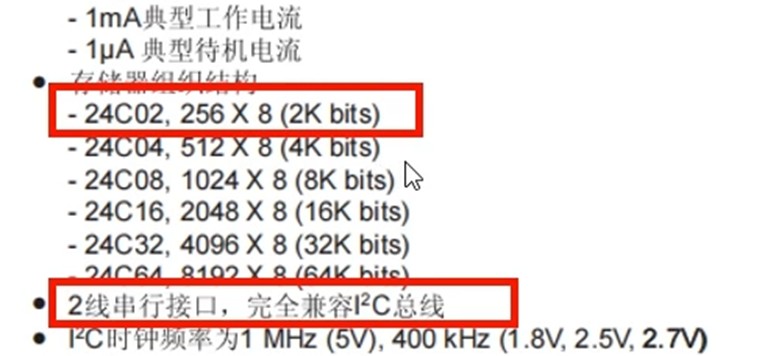

看看电气参数：

重点看：2线串行 2K（256*8）容量

wuzhe***

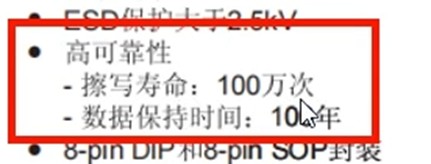

可靠性很高，虽然容量小……….

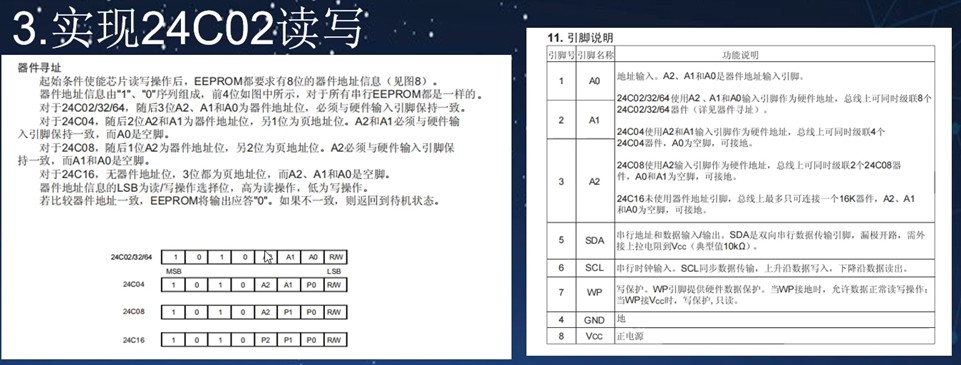

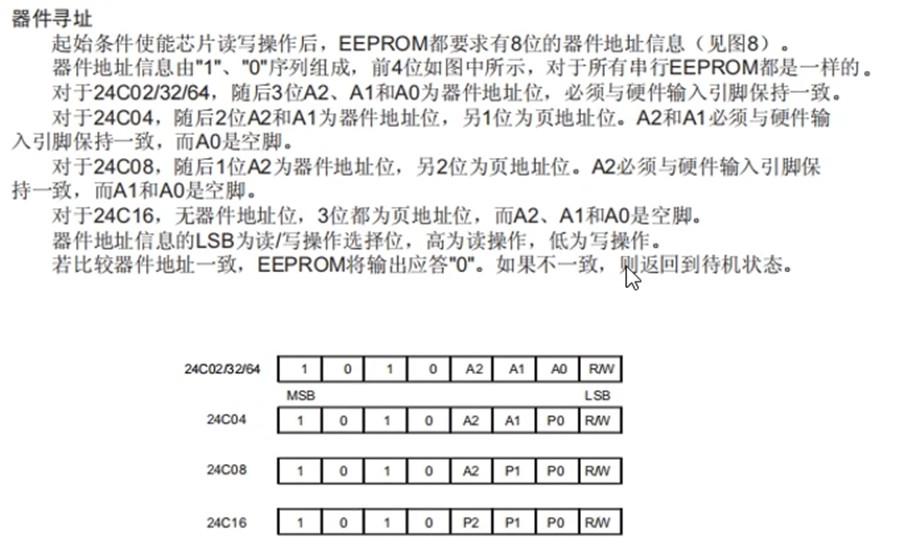

使用先看寻址：

再看引脚：
