二、舵机驱动原理及使用PWM驱动的意义

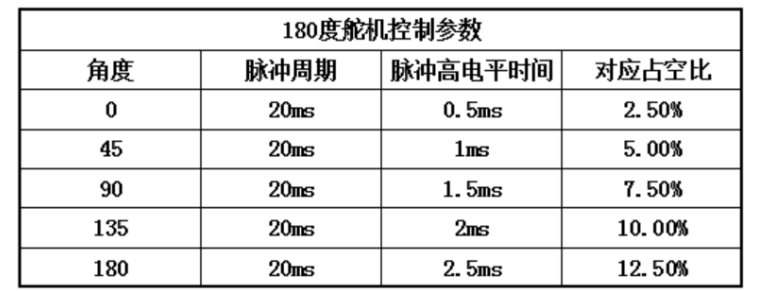

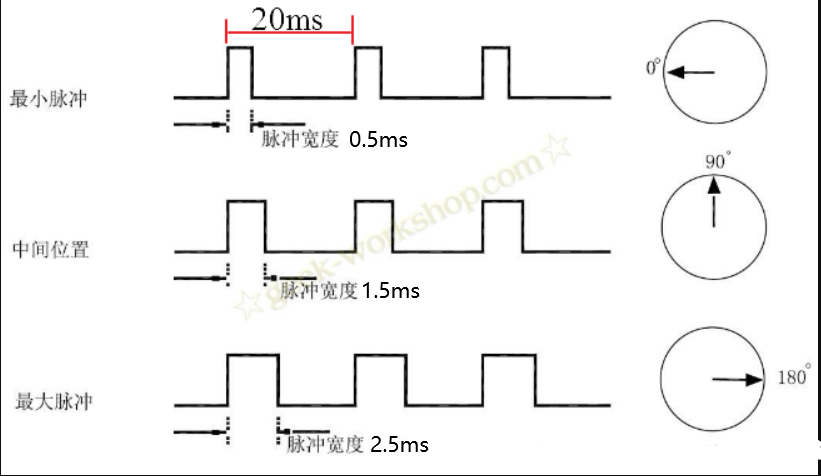

众所周知，舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。在高档遥控玩具，如飞机、潜艇模型，遥控机器人中已经得到了普遍应用。他可以根据输入脉冲信号的高电平时间直接输出对应的角度，高电平时间和角度的关系如下图所示：
可以看到上图中每一个脉冲的周期是20ms（相邻两个上升沿信号之间的时间差为20ms）,即频率为50HZ，其次脉冲宽度为0.5ms舵机处于0度位置，脉冲宽度为2.5ms,舵机处于180度位置，脉冲宽度为1.5ms舵机处于90度位置，中间的角度就可以按照这个关系去映射咯。

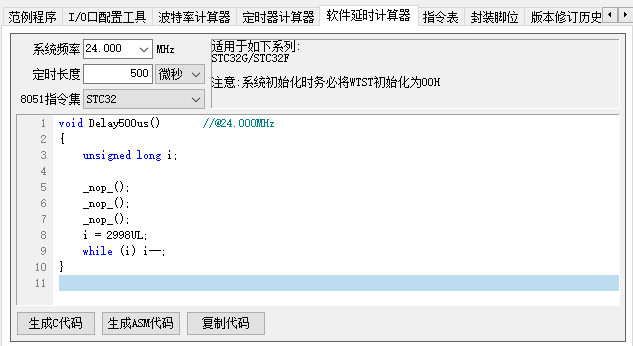

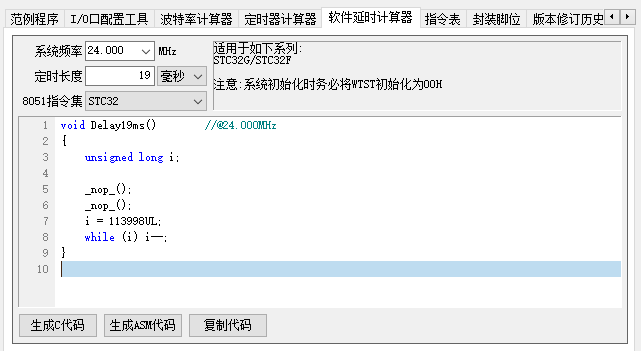

当然上述的波形直接用软件的延时也是可以时间的对吧，例如我要转到0度，我也可以这样弄。现在ISP软件的软件延时计算器里生成如下两个延时：
然后假设使用P60端口那么将端口初始化为准双向口或者推挽输出口，随后写如下代码就可以将舵机保持在0度了对不。
- P60=1;
- Delay500us();
- P60=0;
- Delay500us();
- Delay19ms();
当然，用延时也能输出的波形，定时器当然也可以，但是用延时太浪费MCU的性能，尤其是多路舵机同时以不同的角度控制的话，简直生不如dead；这里强烈不建议，定时器的话虽然能解决CPU占用的问题，但是他会频繁的进入中断，对于我们做产品的人来说，如果能有最优解那么定时器的方法并不可取。这里直接使用硬件的PWM，我们只要配置好周期，往比较寄存器写入比较值就能直接输出PWM了，不需要进入中断，更不需要延时，只要MCU不断电，这个PWM能跑到地老天荒，毕竟这是硬件实现的，稳定性更高，精度更高。
三、代码的实现
这里直接贴上我们的测试代码再来分段讲解：
复制代码
注：以上代码基于开天斧的试验箱程序“25-高级PWM1-PWM2-PWM3-PWM4，驱动P6口呼吸灯实验程序”改编。
上述代码：
1.main函数之前就是头文件应用，寄存器定义，变量定义等，具体的可以查阅手册对照哈，这里暂时先不赘述了。
2.main函数开始先将打开这个P_SW2的寄存器的最高位，因为手册说过要用一些特殊寄存器必须打开这，我们的PWM的寄存器都在这里面。
3.然后就是PWMx_Flag和PWMx_Duty（x取值0-3）这两个变量的初始化了，PWMx_Flag是用来设定当前PWM的高电平时间是越来越大还是越来越小的，PWMx_Duty就是当前PWM的高电平计数值。PWMx_Flag为0，PWMx_Duty会往上计数，数值越来越大，角度也越来越大，反之亦然。

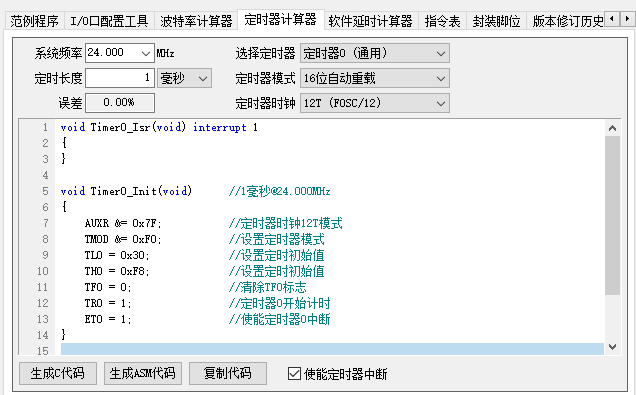

4.然后是定时器的初始化，我们想要他每隔一定的时间转动一定的角度，那么这个“一定的时间”怎么来的，我们就用定时器来实现咯，定时器初始化如上，这里初始化为1ms一次，当然自己不会使用定时器代码的话，我们依旧可以借助工具——ISP软件
5.然后开始是PWM的初始化部分，

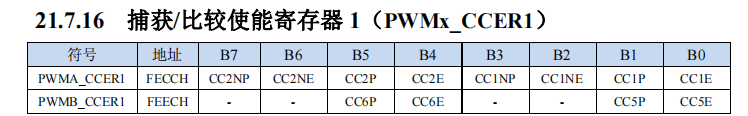

5.1 先是PWMA_CCER1 = 0x00; PWMA_CCER2 = 0x00;这里先把捕获/比较寄存器的数值全部清空，在写模式

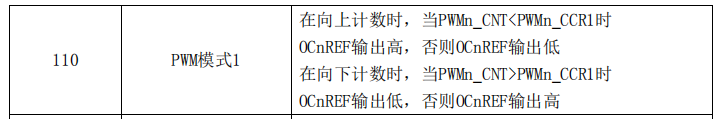

5.2 然后PWMA_CCMR1 = 0x68; 这一步主要是为了将PWM设置为“PWM模式1”

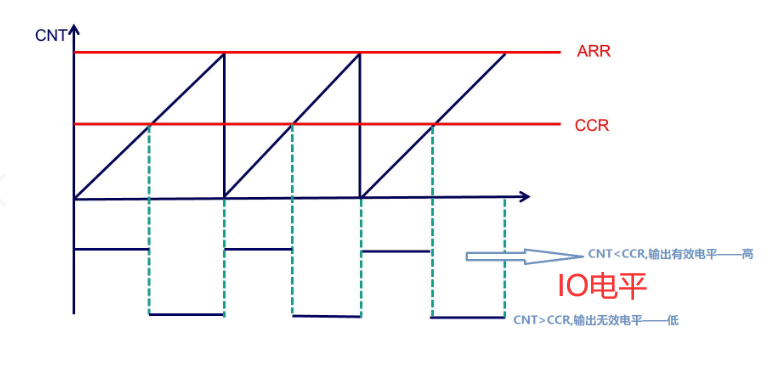

上图看起来可能不太清晰，这里直接上图，如下图，运行的时候有一个计数器PWM_CNT，如果是向上计数他会从0开始计数到我们设定的PWM_ARR的值，到了设定值会变成0重新开始计数，这个计数值我们称之为PWM_CNT，然后我们设定一个比较值PWM_CCR，只要CNT小于CCR，就输出高电平，反之输出低电平，那么我们只要设置好ARR就可以调节输出的频率，调节CCR就可以改变输出的高电平时间对不对。（一个PWM有4组通道，4组占用一个ARR也就是四组PWM频率相同，每组通道有独立的CCR，也就是每组通道的占空比都可以自由设定，且每组通道都有PWMA_CCMR寄存器，也就是每组PWM都可以设置独立的工作模式）

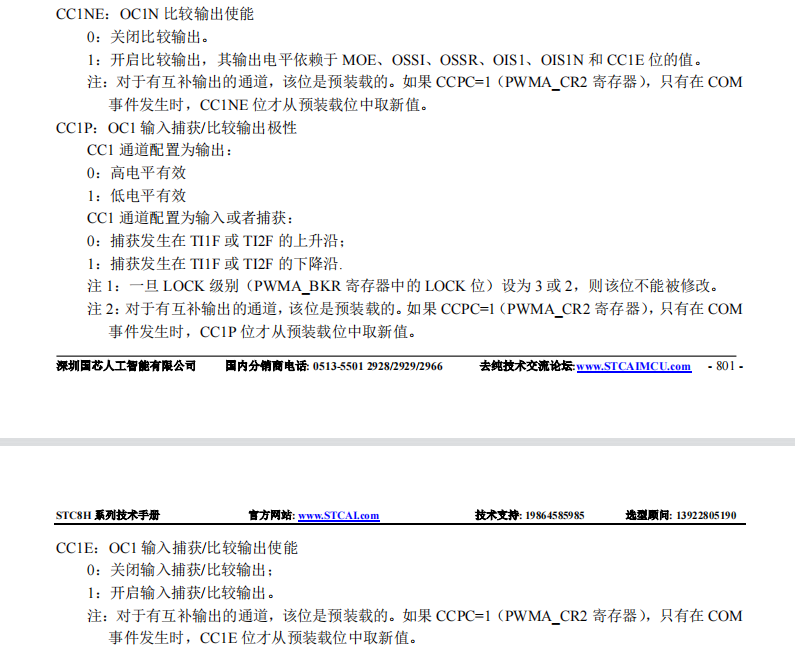

5.3这里PWMA_CCER1 = 0x55; 这里主要是为了开启捕获/比较的通道和开启比较输出。
5.4 这里四行是为了设定我们的频率，和上图的5.2图中所讲的一样，设定ARR的值。
PWMA_PSCRH = (u8)(PWM_PSCR>>8); //设置分频
PWMA_PSCRL = (u8)(PWM_PSCR);
PWMA_ARRH = (u8)(PWM_PERIOD >> 8); //设置周期时间
PWMA_ARRL = (u8)PWM_PERIOD;

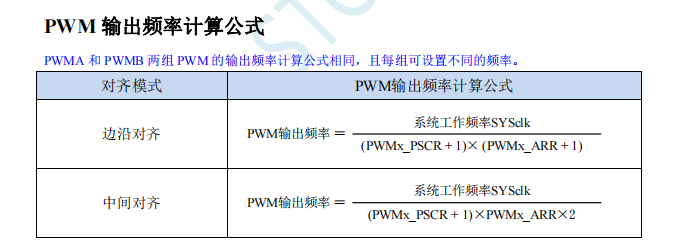

计算的频率公式如上所示，这里PWM_PSCR = 99，PWM_PERIOD = 4799，主频24M，这里我们设置为边沿对齐模式（后面讲）所以输出频率= 24000000/(99+1)/(4799+1)=50hz刚刚好:lol。
5.5下面几行代码就是控制哪几个通道输出。我们之前提过一个PWM有四组通道，一组有2个输出通道，这里把八个都打开了，其实我们驱动一舵机只要一个就够了，这里我们就先不去动他（我懒！）
PWMA_ENO = 0x00;
PWMA_ENO |= ENO1P; //使能输出
PWMA_ENO |= ENO1N; //使能输出
PWMA_ENO |= ENO2P; //使能输出
PWMA_ENO |= ENO2N; //使能输出
PWMA_ENO |= ENO3P; //使能输出
PWMA_ENO |= ENO3N; //使能输出
PWMA_ENO |= ENO4P; //使能输出
PWMA_ENO |= ENO4N; //使能输出

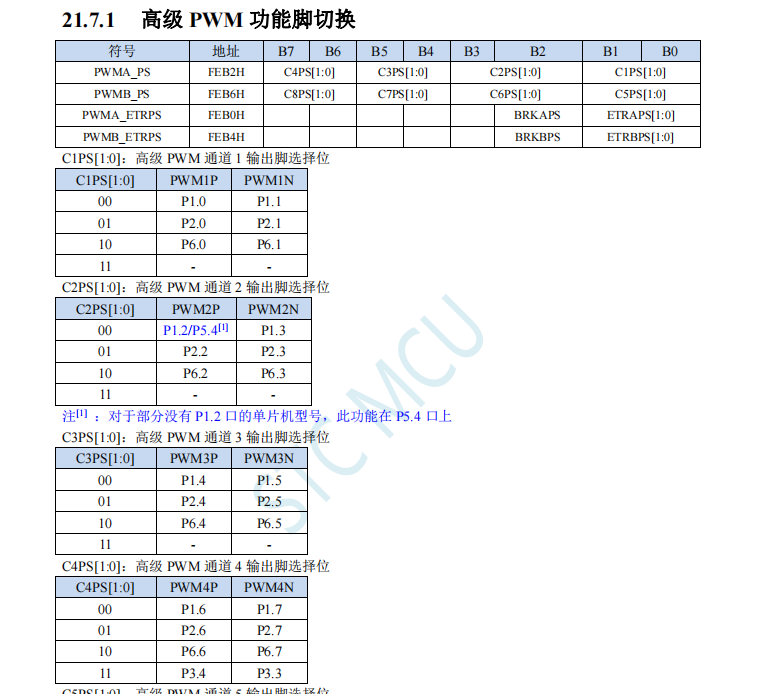

5.6 下面几行代码就是选择输出的通道，因为我们有好多组通道可以选择，如果这
时候刚巧某个通道的某一个IO口被占用了，我们就可以换一个，具体可以如图
PWMA_PS = 0x00; //高级 PWM 通道输出脚选择位
PWMA_PS |= PWM1_3; //选择 PWM1_3 通道
PWMA_PS |= PWM2_3; //选择 PWM2_3 通道
PWMA_PS |= PWM3_3; //选择 PWM3_3 通道
PWMA_PS |= PWM4_3; //选择 PWM4_3 通道

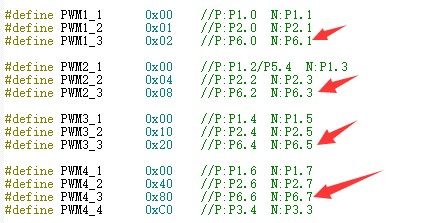

可以看下图，我们这个程序里配置的就是P6端口的输出，当然你也可以指定你要的端口，只要这表里有就可输出。

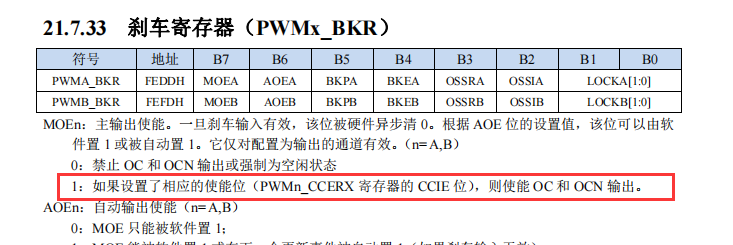

5.7 PWMA_BKR = 0x80; 因为之前我们已经开启了CC1E位，我们这里遵循手册只要打开MOEn这个位就可以开启OC和OCn的输出了。

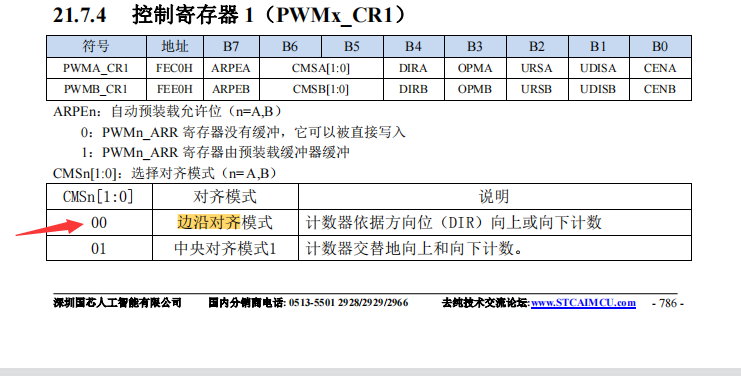

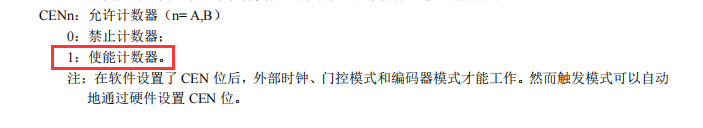

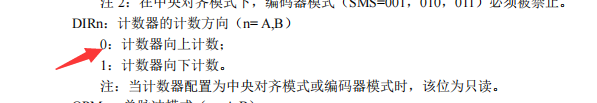

5.8 PWMA_CR1 |= 0x01; 这里设置了边沿模式，并且开启了向上计数的模式
至此PWM的地方就配置完成了。当然我们自己写代码可以不需要从头到尾深究每一个寄存器，我们可以参考手册的案例，参考试验箱例程，基于这个修改自己想要的模式或者功能就好了，非常的方便。

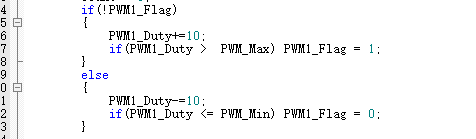

最后，我们在定时器中断里，如果PWM1_Flag是0，就是向上计数，每隔50ms让PWM1_Duty增加10，让角度越来越大到了最大数值就把PWM1_Flag变成1，每隔50ms让PWM1_Duty减少10，角度越来越小，记得这个变量更新了以后，把我们最后的数值写入CCR的比较值寄存器，是不是初始化完了输出PWM就非常的方便了，修改这一个寄存器就可以输出我们想要的任意波形。我们这个程序最终就是4路舵机（P60,P62,P64,P66四个端口）角度在0-180度之间不断的来回运动。这里需要注意舵机不要突然给他一个瞬态变化的值，不然瞬态电流会非常大，比如你上一秒还是0度的数值，下一秒就输出180度，我们要给他缓缓的变换角度，0先到45，再到90，再到135，再到180，千万别一下就给他那啥了~另外我们这个试验用的小舵机，大功率的舵机请单独供电，不然MCU容易掉电重启。
还有这个最大值和最小值是怎么来的，因为计数的PWM_ARR是不是4799，从0-4799总共4800个数字。已知4800数值对应的是20ms的周期，我们想要高电平时间时间是10ms，那么这个CCR的数值就是2400对不对，我们想要高电平时间是5ms，那么这个CCR的数值就是1200对不对，所以这里我们最小的高电平时间是0.5ms，最大是2.5ms，然后你们也会计算了吧~
四、测试结果
先用示波器观察我们的输出波形是不是我们写的这个样子，示波器的表笔接P60,地线接上，然后观察是波形。
可以看到示波器自动测量的参数，在屏幕下方有显示，频率，周期和正脉宽的信息，频率基本稳定在50，周期约为20ms，正脉宽在500us-2.5ms之间变化，这就是我们的代码要实现的效果
