驱动舵机, STC8H8K64U高级PWM, STC驱动教程系列

32位80*** · 发表于 2023-3-25 10:08:10

qjy*** 发表于 2023-3-25 09:30
想问下能不能做到图片上低电平时间长，高电平时间短，再到高电平时间长，低电平时间短，就是这个波形倒 ...

没太懂什么意思，上电是低电平，然后占空比逐渐增大，一点点变成全都是高电平的吗？

qjy*** · 发表于 2023-3-25 10:40:44

32位8051-STCAI 发表于 2023-3-25 10:08
没太懂什么意思，上电是低电平，然后占空比逐渐增大，一点点变成全都是高电平的吗？ ...

就是上电是低电平，用两个按键控制占空比，一个加，一个减，加到最大就全是高电平，减到最小就全是低电平。

32位80*** · 发表于 2023-3-25 10:53:40

qjy*** 发表于 2023-3-25 10:40
就是上电是低电平，用两个按键控制占空比，一个加，一个减，加到最大就全是高电平，减到最小就全是低电平 ...

程序里现在是通过改变PWMx_Duty的数值来改变占空比，你可以把原来的删了，改成用按键来改变这个数值去改变占空比，别的先不变看看效果

qjy*** · 发表于 2023-3-25 10:56:19

本想发个原理图的，但不知道怎么发图片，ＭＣＵ用的是STC8H1K08，PWM6_2/P5.4输出PWM，两个按键用的是P3.5\P3.6.

一轮*** · 发表于 2023-3-25 11:01:02

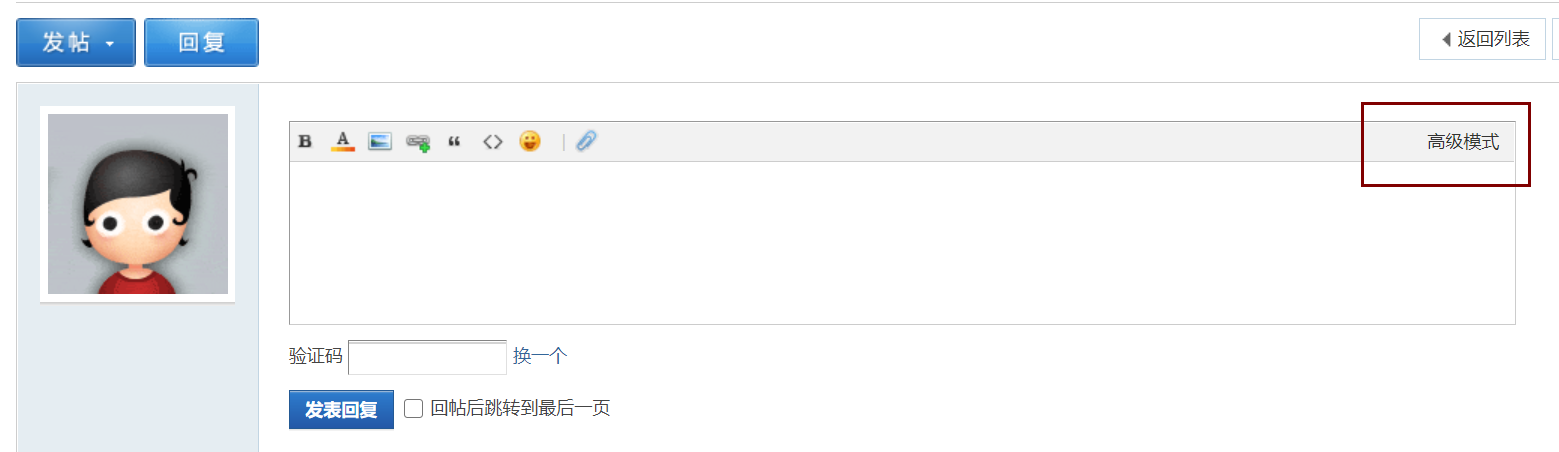

回帖这边有高级模式，点进去后有图片选项，可以上传图片

32位80*** · 发表于 2023-3-25 11:02:03

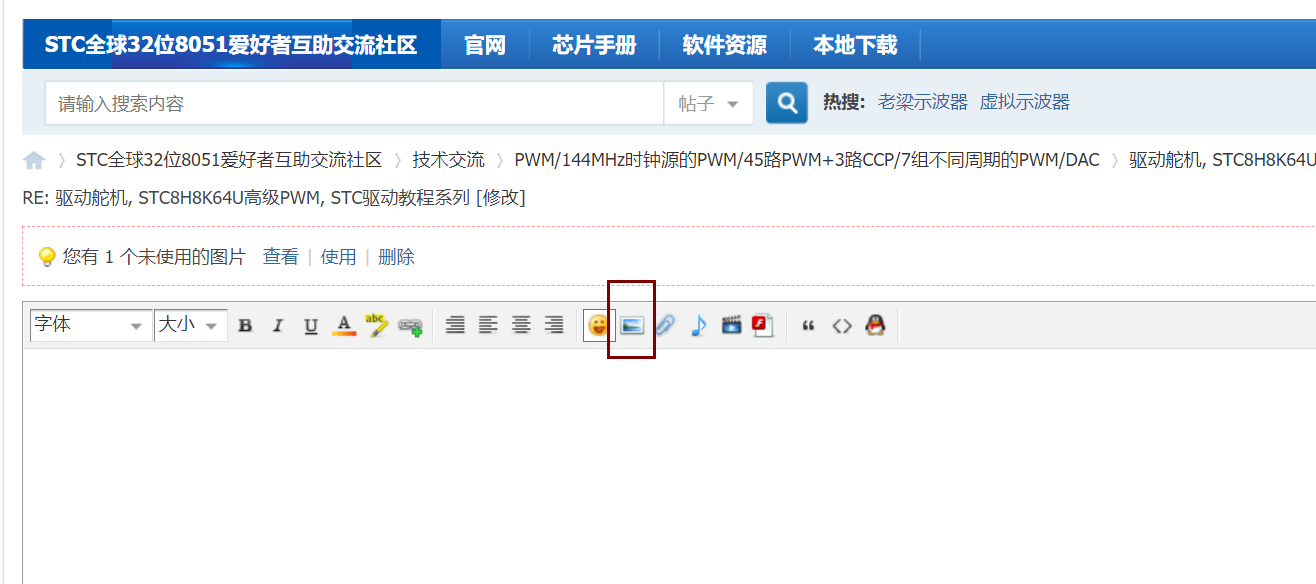

图片可以在高级模式下直接复制粘贴的

一轮*** · 发表于 2023-3-25 11:02:04

qjy*** 发表于 2023-3-25 10:56
本想发个原理图的，但不知道怎么发图片，ＭＣＵ用的是STC8H1K08，PWM6_2/P5.4输出PWM，两个按键用的是P3.5\ ...

回帖这边有高级模式，点进去后有图片选项，可以上传图片

qjy*** · 发表于 2023-3-25 11:05:06

32位8051-STCAI 发表于 2023-3-25 10:53
程序里现在是通过改变PWMx_Duty的数值来改变占空比，你可以把原来的删了，改成用按键来改变这个数值去改 ...

我用例程的程序用串口改变PWMx_Duty的数值测试了，把PWMB_CCER1 = 0x10; 最低可以到0，但是最高也只能到50%左右的占空比了，把PWMB_CCER1 = 0x30;就是高可以达到，但是低就只能达到高低电平都是大概50%左右，所以说是范围不够宽，不知有什么别的处理办法没

qjy*** · 发表于 2023-3-25 11:10:03

一轮*** 发表于 2023-3-25 11:02
回帖这边有高级模式，点进去后有图片选项，可以上传图片

好的，谢谢！

qjy*** · 发表于 2023-3-25 11:14:02

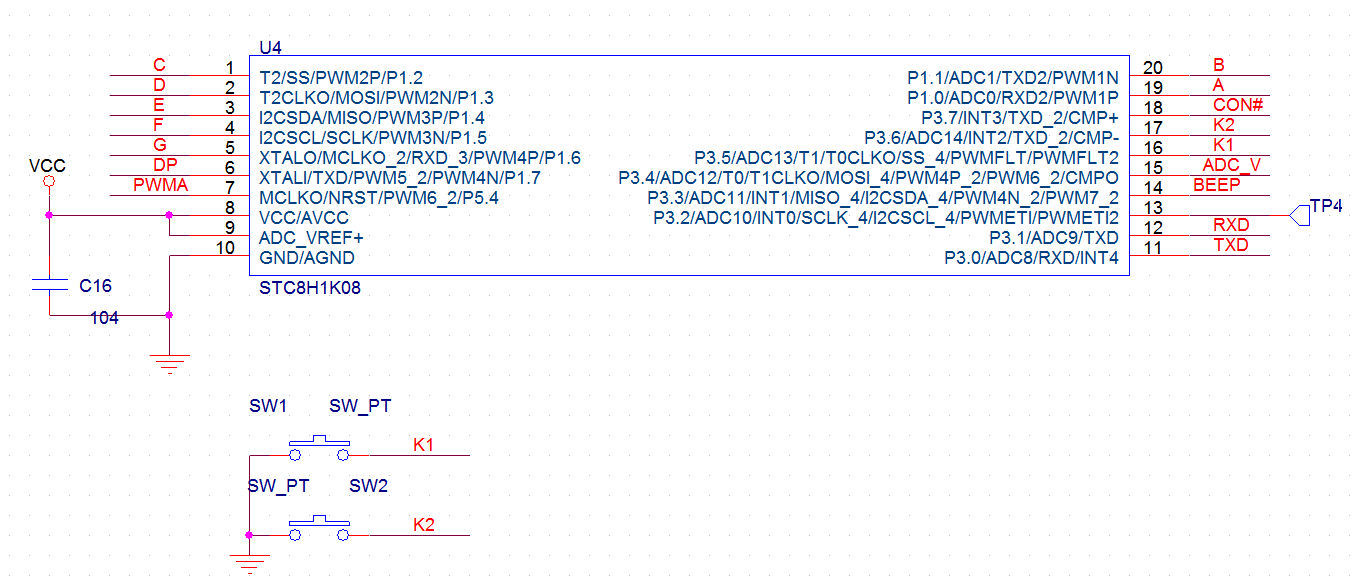

原理图大概是这样
