手搓的STC8H8K64U给STC8G1K08A,,卡在调节频率上 | 他改了2次原理图还是错的

vb2***

so*** 发表于 2024-6-2 18:16
最好外接晶振

那原因估计就是晶振没有起震, 调节频率超时了

vb2***

神*** 发表于 2024-6-2 17:42

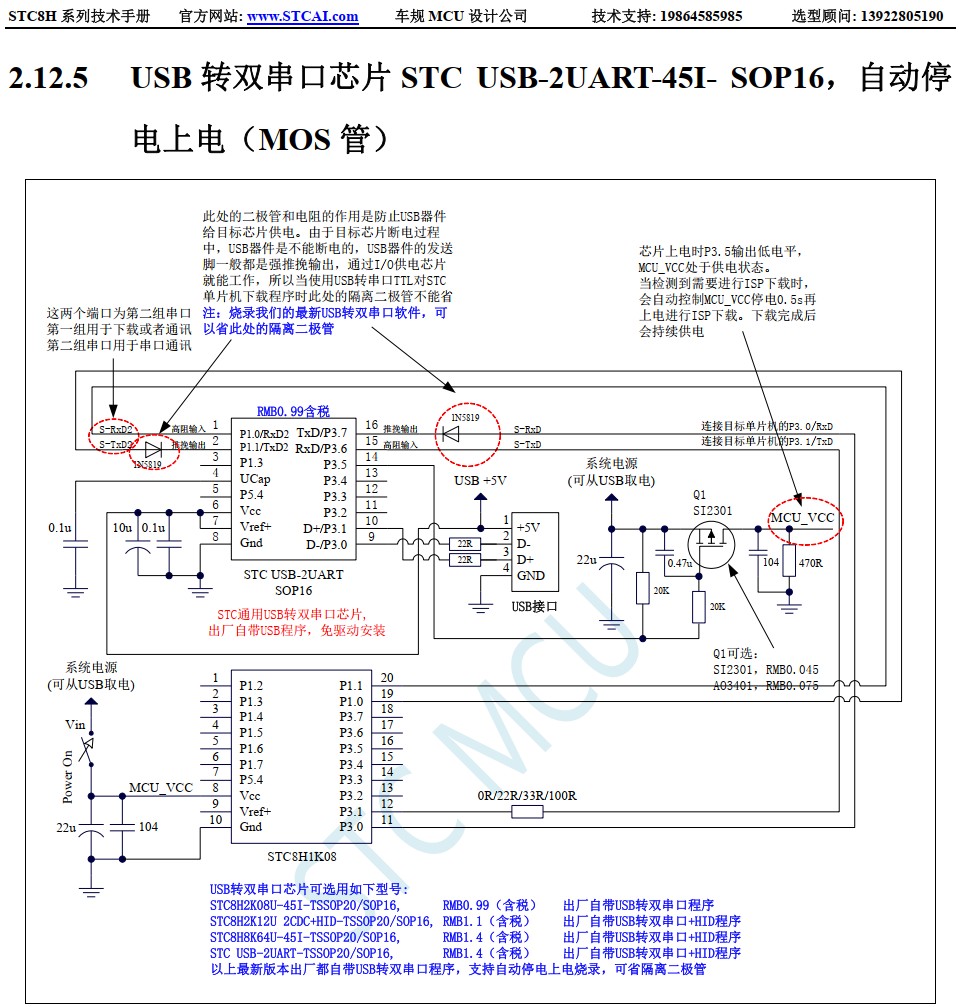

电阻都抄错了，22欧抄成了 1K, 也没正规给从机电源上电
精华部分或者没抄，或者就是抄错了
...

好的,大佬.我重新好好画图,等会贴上来

so***

vb2*** 发表于 2024-6-2 18:21
那原因估计就是晶振没有起震, 调节频率超时了

64U最好接晶振。手搓的还有种可能性干扰比较大

神***

so*** 发表于 2024-6-2 18:23
64U最好接晶振。手搓的还有种可能性干扰比较大

跟外接晶振无关，他电路是错的

vb2***

神*** 发表于 2024-6-2 17:42
电阻都抄错了，22欧 抄成了 1K, 也没正规给从机电源上电
精华部分或者没抄，或者就是抄错了
...

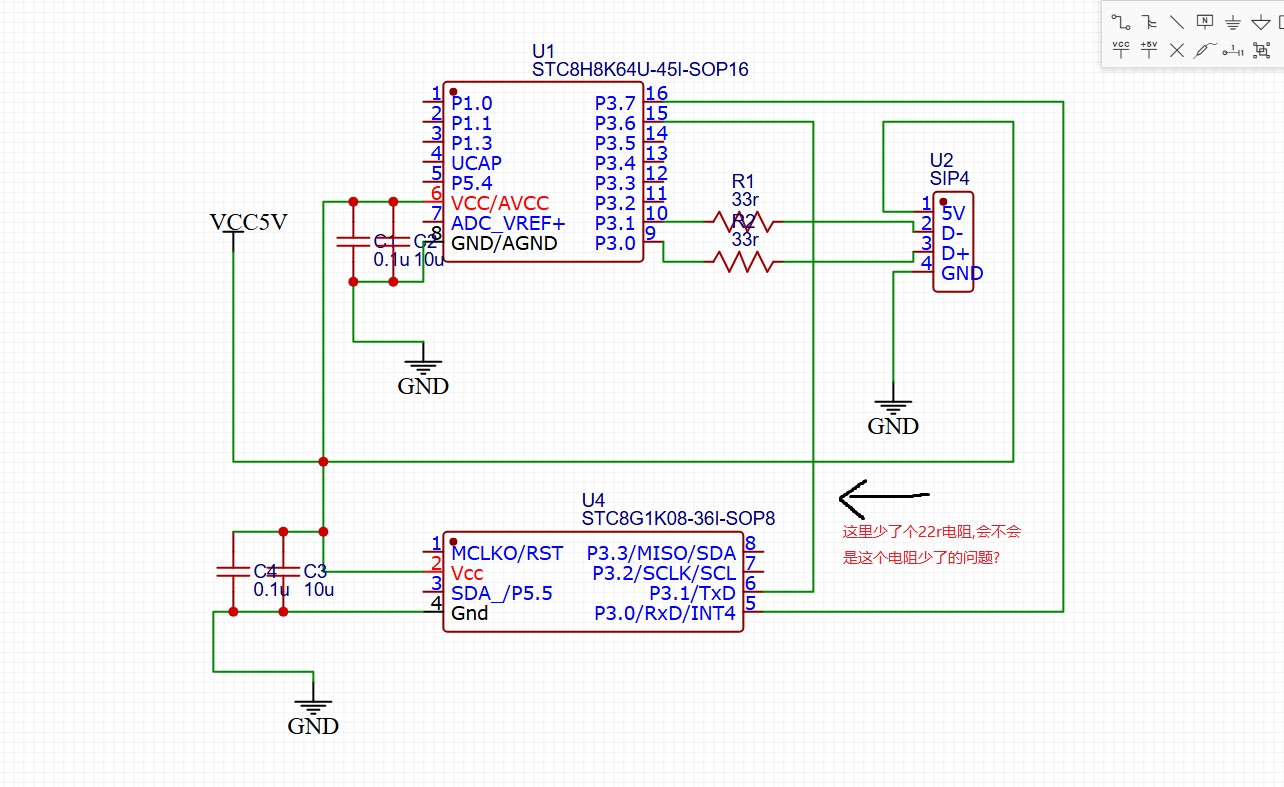

这个就和我的一样了.我就是这样接的
少了那个22r电阻

vb2***

正在检测目标单片机 ...
  单片机型号: STC8G1K08A-8PIN
  软件协议, V3.0: 7.3.13U

当前芯片的硬件选项为:
  . 系统ISP工作频率: 52.061MHz
  . 内部IRC振荡器的频率: 11.062MHz
  . 掉电唤醒定时器的频率: 35.425KHz
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚仍为复位脚
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1192 mV (参考范围: 1100~1300mV)

  单片机型号: STC8G1K08A-8PIN
  软件协议, V3.0: 7.3.13U


正在重新握手 ...
通信超时 !(2024-06-02 19:06:38)


现在又变成,正在重新握手了!

vb2***

正在检测目标单片机 ...
  单片机型号: STC8G1K08A-8PIN
  软件协议, V3.0: 7.3.13U

当前芯片的硬件选项为:
  . 系统ISP工作频率: 23.945MHz
  . 内部IRC振荡器的频率: 11.062MHz
  . 掉电唤醒定时器的频率: 35.425KHz
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚仍为复位脚
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1192 mV (参考范围: 1100~1300mV)

  单片机型号: STC8G1K08A-8PIN
  软件协议, V3.0: 7.3.13U


操作成功 !(2024-06-02 19:34:48)


检测mcu选项,没问题
就是下载程序不行

神***

vb2*** 发表于 2024-6-2 18:59
这个就和我的一样了.我就是这样接的
少了那个22r电阻

你这图是错的，如何控制停电上电
你麻烦大了，看不出图的差别

vb2***

神*** 发表于 2024-6-2 19:40
你这图是错的，如何控制停电上电
你麻烦大了，看不出图的差别

停电上电,我用手插拔VCC来控制

神***

看不懂你如何插拔，

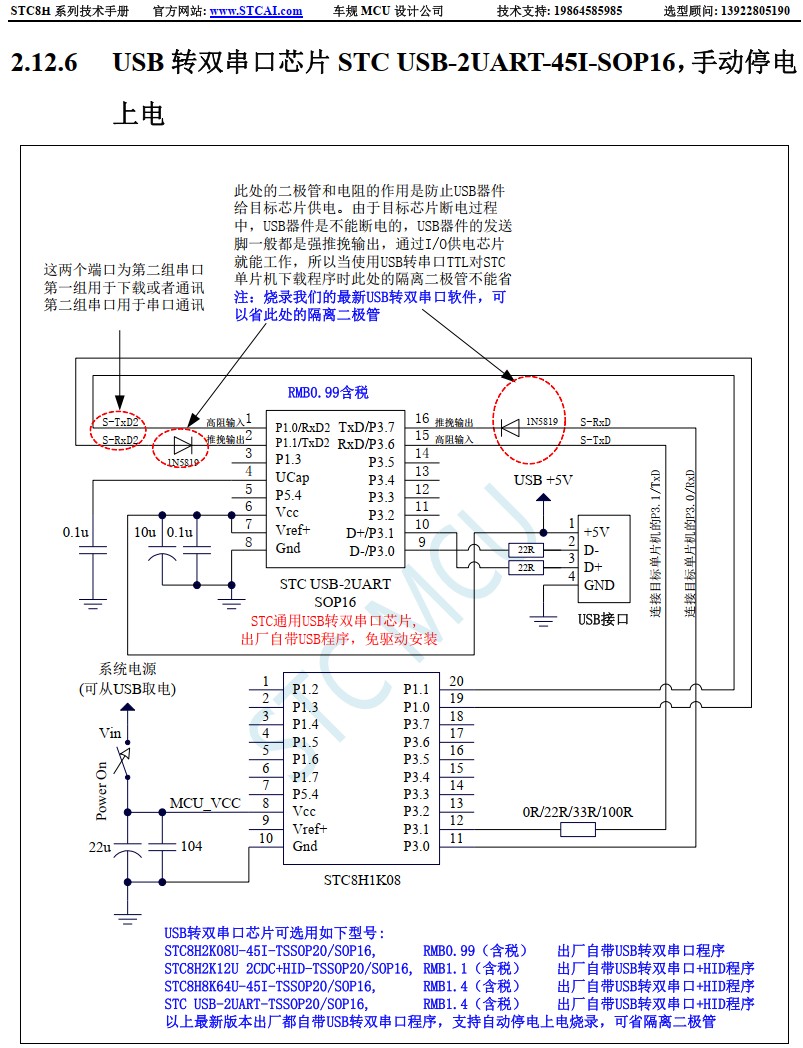

USB转串口芯片的电要先上电，后面不要断，
你插拔【USB转串口芯片的电和被烧录芯片的电】，
你的描述证明你不懂，所以还是按我们专业的图来

=================================

你下图是错误的图

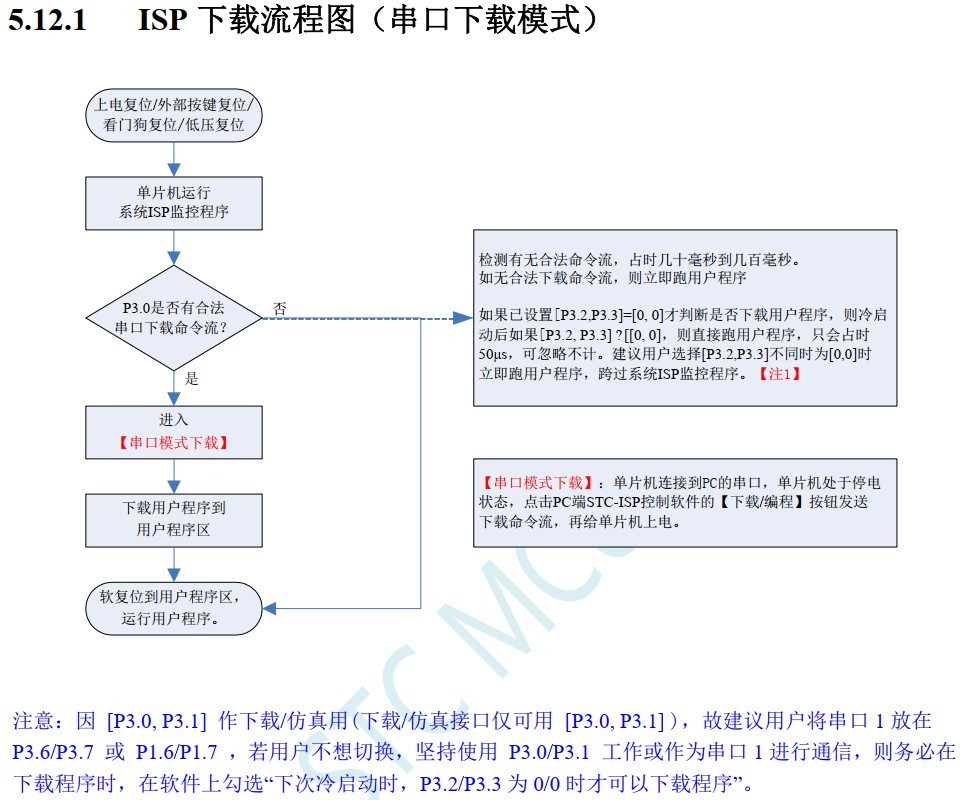

先看懂 ISP 下载的流程，
用来下载的USB转串口芯片的电，不能和被下载MCU的电接在一起
