手搓的STC8H8K64U给STC8G1K08A,,卡在调节频率上 | 他改了2次原理图还是错的

vb2***

手搓了一个,电路图如下,老是卡在 调节频率
是哪里出问题了.
64u已经下载自身那个程序
给目标单片机下载的时候老是卡在调节频率上


更新原理图了

vb2***

正在检测目标单片机 ...
  单片机型号: STC8G1K08A-8PIN
  软件协议, V3.0: 7.3.13U

当前芯片的硬件选项为:
  . 系统ISP工作频率: 52.054MHz
  . 内部IRC振荡器的频率: 11.062MHz
  . 掉电唤醒定时器的频率: 35.425KHz
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚仍为复位脚
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1192 mV (参考范围: 1100~1300mV)

  单片机型号: STC8G1K08A-8PIN
  软件协议, V3.0: 7.3.13U

开始调节频率 ...
被用户终止 !(2024-06-02 16:09:57)

vb2***

就是用的这个电路图.我画的可能不好.
省了二极管.22r电阻用的33r.
txd2和rxd2没接
ucap也接了0.1uf电容接地
其他的一模一样.
就是卡调节频率.
是不是我哪里设置不对呀.
大佬指点我一下.
我已经打板了

神***

用 STC-ISP V6.94E 烧入最新的 程序，可省隔离二级管

vb2***

神*** 发表于 2024-6-2 17:24
用 STC-ISP V6.94E 烧入最新的 程序，可省隔离二级管

是烧录的这个程序，也还是卡调节频率
用的cdc1
等下我再好好研究一下

神***

那就先尝试着把原理图画的让大家认为你是搞技术的，
下图不要拿出来，这是外行水平

神***

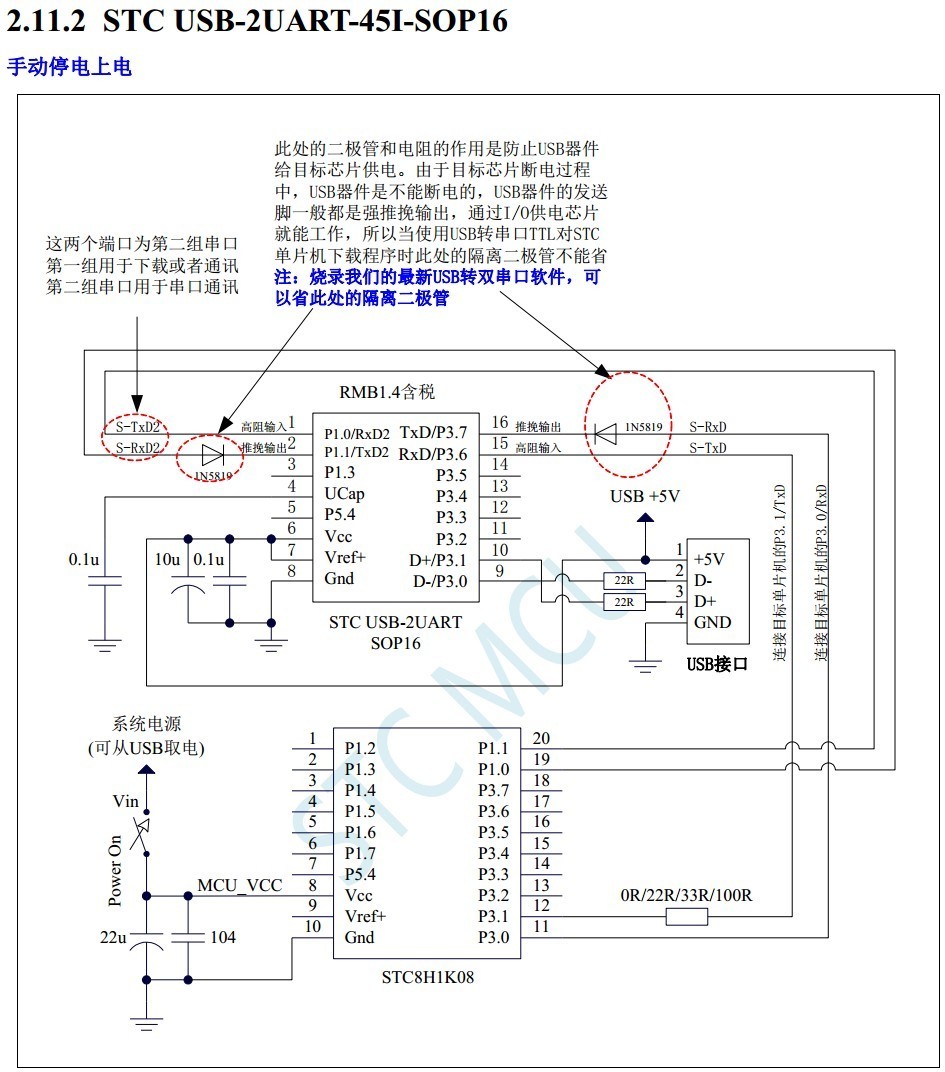

先把这个原理图抄一遍，看你哪些地方抄错了

vb2***

神*** 发表于 2024-6-2 17:35
那就先尝试着把原理图画的让大家认为你是搞技术的，
下图不要拿出来，这是外行水平

学习阶段，学习阶段

神***

vb2*** 发表于 2024-6-2 17:37
学习阶段，学习阶段

电阻都抄错了，22欧 抄成了 1K, 也没正规给从机电源上电
精华部分或者没抄，或者就是抄错了

so***

最好外接晶振
