Ai32驱动12864显示网络天气学习记录

zha***

都说站在巨人的肩上看得远，我们也来个移植。
就用下面这个版主的IIC驱动OLED12864代码

版主用的是硬件iic  切记不是模拟的

zha***

1.接屏幕

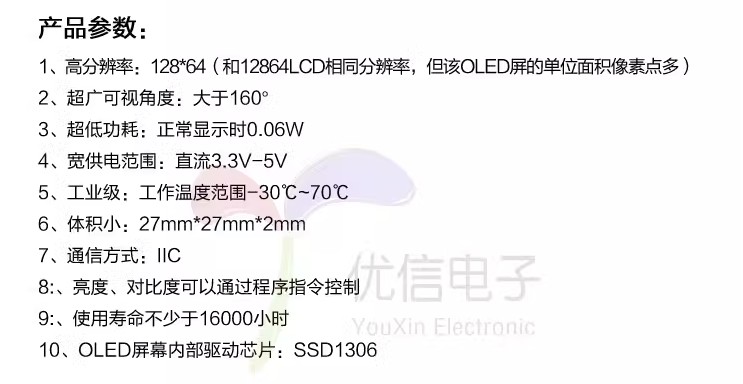

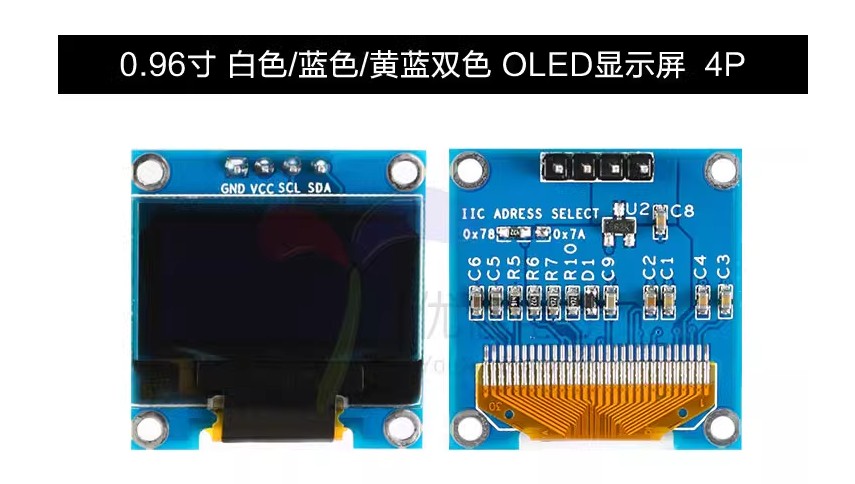

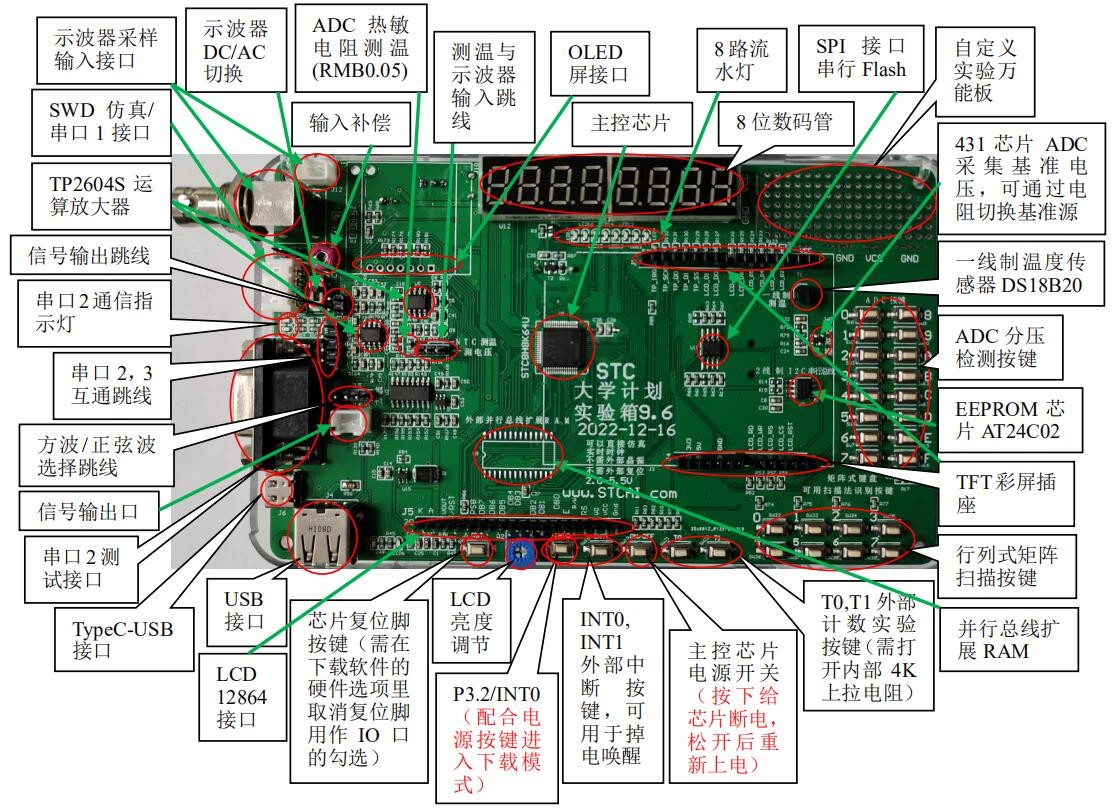

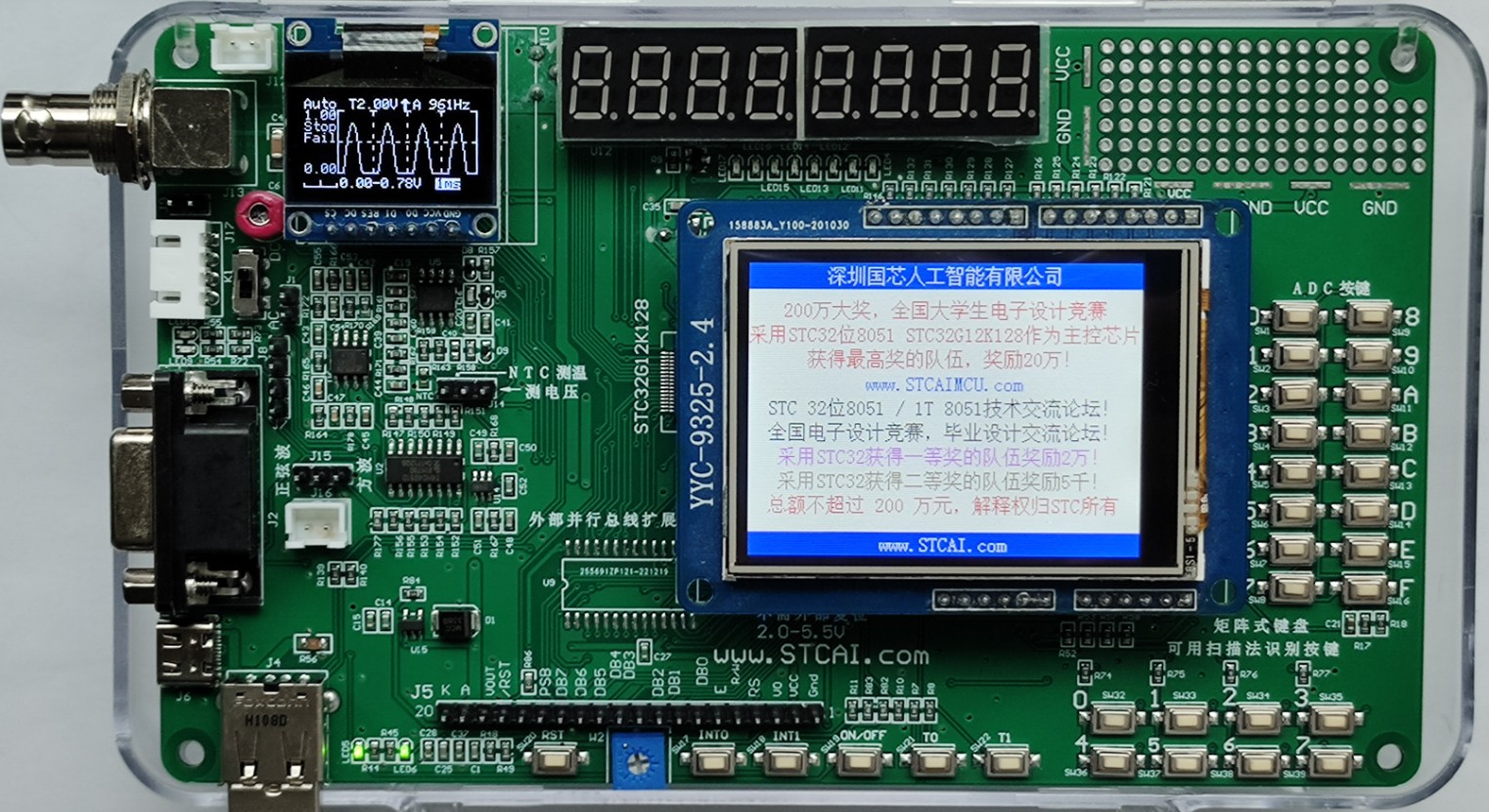

用的是官方送的9.62试验箱  屏幕是iic通信的

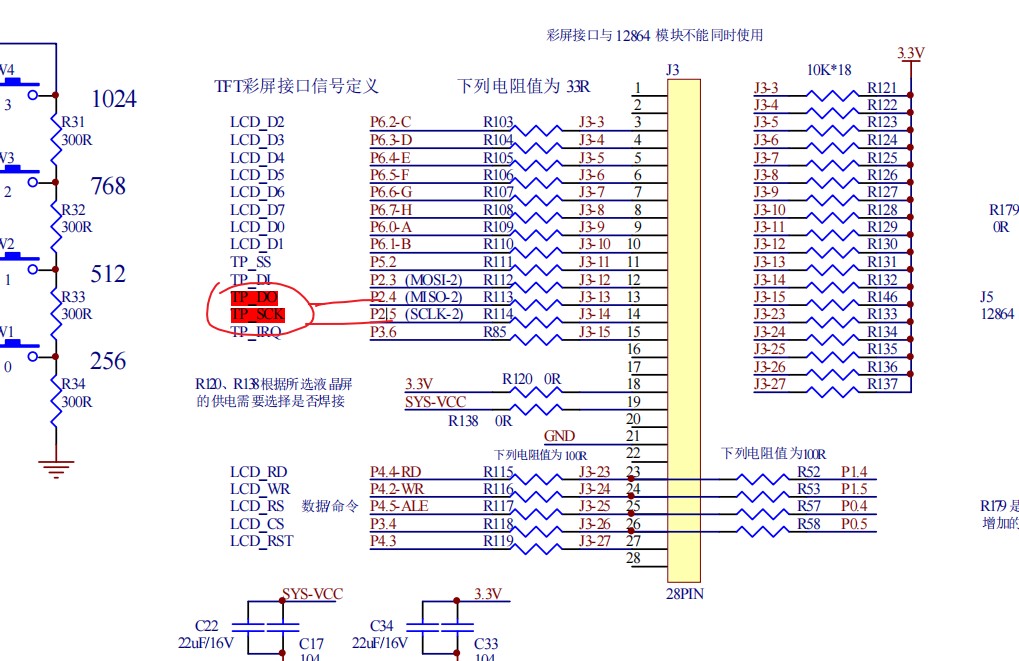

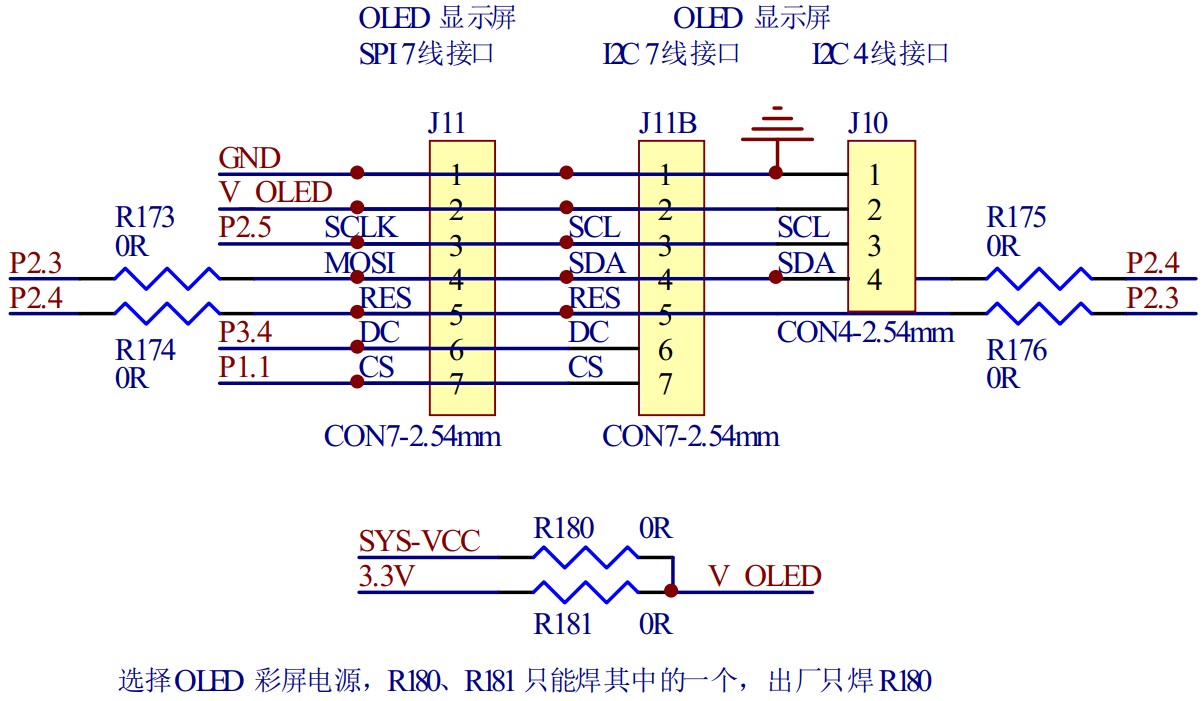

看试验箱图纸  选择 2.4  2.5 管脚做iic时钟信号线   实验箱上都标注这哪   没有的   直接接2.4到2.5 管脚就可以了

zha***

没用实验箱这边的 I2C/SPI 接口




2.接线，下载程序
一次就亮，版主代码真给力。。。




下面开始解读代码。。。。

zha***

3.main解读


#define  DELAY_TIME   2000



delay_ms(DELAY_TIME);                                                   //延时


上边这是一对   控制延时时间  相加延时  改动 2000 即可

zha***

4.main解读


标注的比较清楚  我们只用到了字符和汉字显示  其他的全部删除

////-----------------------------------------显示字符-----------------------------------------
//    OLED_BuffClear();                                                       //清除全部缓存
//    OLED_BuffShowString(0,0,"HEELO ,WELCOME TO USE STC32&OLED12864!",0);      //显示数据
//    OLED_BuffShow();                                                        //将缓存写入显示屏显示
//    delay_ms(DELAY_TIME);                                                   //延时

////-----------------------------------------显示汉字-----------------------------------------
//    OLED_BuffClear();                                                       //清除全部缓存
//    OLED_BuffShowString(0,0,"你好,欢迎使用STC 驱\xfd动OLED12864的历程",0);      //显示数据
//    OLED_BuffShow();                                                        //将缓存写入显示屏显示
//    delay_ms(DELAY_TIME);                                                   //延时
复制代码

zha***

5.main解读


主要显示函数如下 回到定义处查看

    OLED_BuffShowString();                                    //显示数据
    OLED_BuffShowChar32();                                          //显示数字1
复制代码

zha***

6.main函数解读


先来看这个

void OLED_BuffShowString(unsigned char x,unsigned char y,char *s,u8 mode)
{
    char s_num[2];
        while(*s != '\0')       //字符串不为空，循环
        {
        if ((unsigned char)*s < 0x80)     //根据输入数据的大小判断是字符还是汉字，
        {
            OLED_BuffShowChar(x,y,*s,mode);
            x+=8;
            s++;
        }
        else
        {
            s_num[0] = *s ;
            s_num[1] = *(s+1) ;
            OLED_BuffShowGBK(x,y,s_num,mode);
            x+=16;
            s+=2;
        }
                if(x>127)
        {
            x=0;
            y+=2;
        }
        }
}
复制代码

void OLED_BuffShowString(unsigned char x,unsigned char y,char *s,u8 mode)  主要看这里



unsigned char x  ：x轴的坐标



unsigned char y ：y轴的坐标



char *s ：传入的显示字符指针  一般都是字符串名字


u8 mode ：模式   没用到  盲猜正反显

zha***

7.main函数解读


再来看这个控制单个数字显示或字母

void OLED_BuffShowChar32(unsigned char  x,unsigned char  y,u8 num, u8 mode)
{
    unsigned char j,k;
    for( j=0;j<4;j++ )
    {
        for( k=0;k<16;k++ )
        {
            if( mode==0 )
                ShowBUFF[j+y][x+k]=lib_num1632[num][j*16+k];
            else
                ShowBUFF[j+y][x+k]=~lib_num1632[num][j*16+k];
        }
    }
}
复制代码

unsigned char x：同上


unsigned char y：同上


u8 num：8位的值


u8 mode：模式同上

zha***

8.改动代码测试


已经知道了这两个现实函数，我们改动下

先定义个字符串


unsigned char hanzi[]=
{
    "欢迎使用"
};


引用测试  看了下数字的引用  直接改成自己喜欢的数字即可  备注是原来的  我没改  其实显示的是08:09

//-----------------------------------------显示32大字-----------------------------------------
    OLED_BuffClear();                                                       //清除全部缓存
    OLED_BuffShowString(40,0,hanzi,0);                                    //显示数据
    OLED_BuffShowChar32(24,3,0,0);                                          //显示数字1
    OLED_BuffShowChar32(40,3,8,0);                                          //显示数字0
    OLED_BuffShowChar32(56,3,10,0);                                         //显示：
    OLED_BuffShowChar32(72,3,0,0);                                          //显示数字5
    OLED_BuffShowChar32(88,3,9,0);                                          //显示数字5
    OLED_BuffShow();                                                        //将缓存写入显示屏显示
    delay_ms(DELAY_TIME);                                                   //延时
复制代码

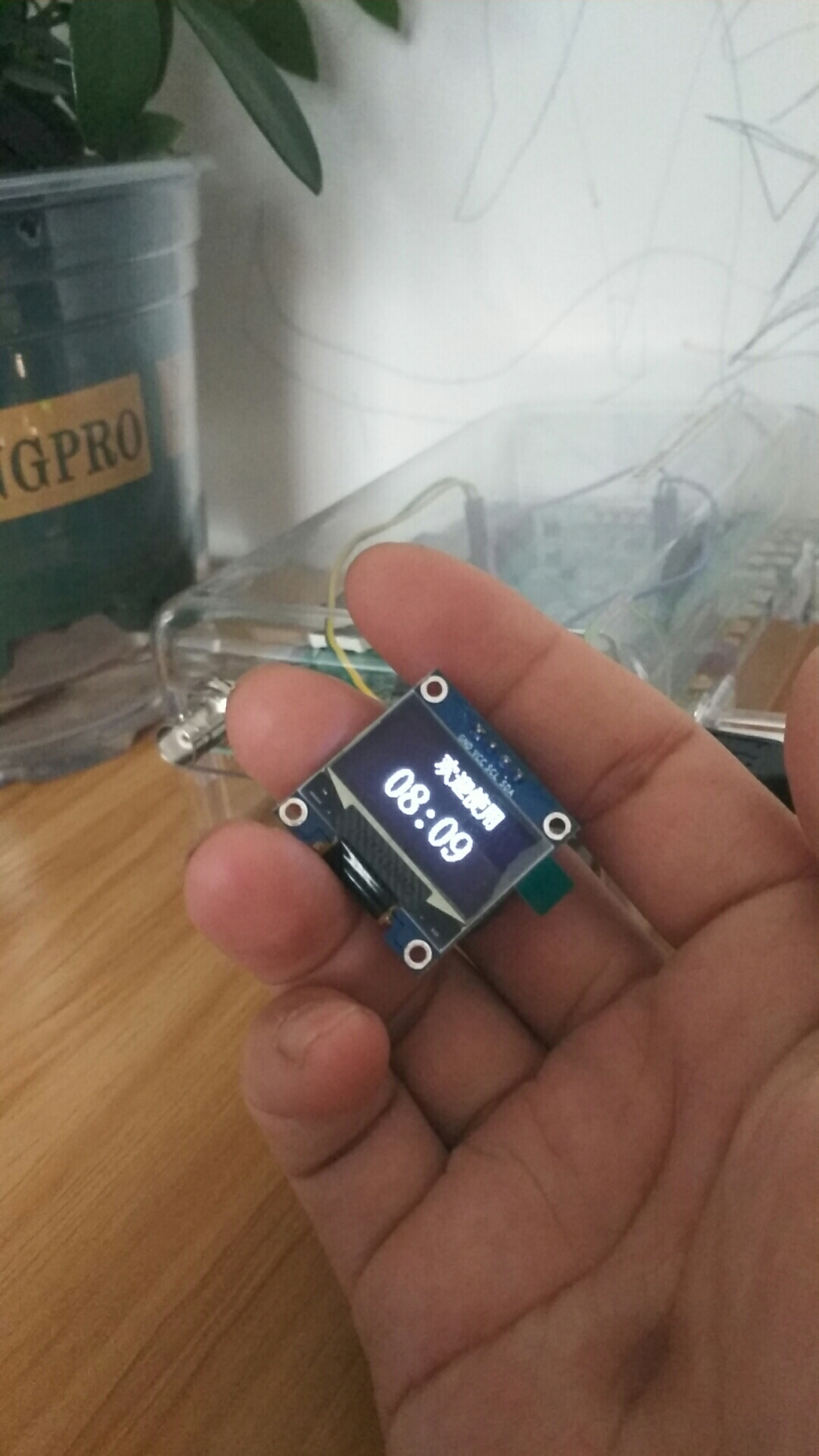

测试成功

zha***

9. 补充下12864知识


这个貌似是最多一行显示8个汉字   128/8  = 16     一个汉字占  16个点
一列最多4个汉字   64/4 = 16


下面开始添加字库。上面的欢迎使用能显示是  版主添加好的
