16个触摸按键，16个8段LED数码管大电流自动涮新，STC8H4K64TL

jy007***

这板子能在什么地方买到吗，买一块来学习学习。

神***

jy007*** 发表于 2023-11-20 08:37
这板子能在什么地方买到吗，买一块来学习学习。

建议帮用立创软件做个开源的，我们不会那新东西

xxkj***

只有STC，才把有关触控的源码献出来！
不像某些单片机厂家，只提供一个Lib，而Lib根本就不好用。
好像显得很神秘的样子。
为STC点赞！

upxj***

谁能提供单独一个触摸按键控制一个LED的简单案例

lyag***

        for(read_cnt=0; read_cnt<40; read_cnt++)                //¶Á40´Î¼ü, ½«´ËÖµ×÷Ϊδ´¥ÃþʱµÄ0µã, ÒªÇóÉϵçʱ²»Òª´¥Ãþ°´¼ü
        {
        //        TSCTRL = (1<<7) + (1<<6) +3;        //¿ªÊ¼É¨Ãè, 4´Îƽ¾ù, ¶ÁÊý´óԼΪÎÞƽ¾ùµÄÒ»°ë
                TSCTRL = (1<<7) + (1<<6) +1;        //¿ªÊ¼É¨Ãè, 2´Îƽ¾ù, ¶ÁÊý´óԼΪÎÞƽ¾ùµÄÒ»°ë
        //        TSCTRL = (1<<7) + (1<<6);                //¿ªÊ¼É¨Ãè, ֻת»»1´Î, ÎÞƽ¾ù
                B_ReadKeyOk = 0;
                for(i=0; i<100; i++)
                {
                        if(B_ReadKeyOk)        break;
                        delay_ms(1);
                }
        }
        for(i=0; i<16; i++)                TK_zero[i] = TK_cnt[i];        //±£´æ0µã

有个疑问需要请教一下，例程里面的169行代码这里的TK_cnt[i]这个数值由哪里赋值呢？
例程上下我都看了，按照逻辑，是在上电的时候，扫描按键，把数值赋值给数组。但是例程里面找不到对应的赋值。
这个是MCU内部自动赋值的吗？

小***

lyag*** 发表于 2025-2-25 16:53
for(read_cnt=0; read_cnt

您好，请问一下现在你的触摸按键可以成功实现了吗?

花朝***

你好，这个触摸功能最多可以穿透多厚呢

suqi***

我特意注册了个账号进来吐槽。原来这个触摸原理就是利用引脚发送高频PWM然后占空比可调1/4,1/2，5/8/等。然后同时低电平时复用这个引脚做读数填充TSDAT寄存器。槽点有一下，1；既然这个触摸功能是专用芯片的，规格书怎么不做一份专用的？查一下资料都得翻半天。专属寄存器功能又说得云山雾罩的。槽点2.直接出一个例程专门，触摸功能怎么初始化，怎么读，怎么判断按下，点亮一个灯之类简单的，让人一看就能触类旁通了。

/**********************************************************************
//如有转载请注明出处
//代码原创：wannenggong 2022-11-10
//单片机型号：STC8H4K64TL，电源电压3.3V，使用外接RX8025T-32768信号源做外部晶振
//接线方式：P1.1口经1K电阻连接金属触摸片，P1.0口经470Ω电阻连接LED到正电源
//触摸按键工作模式：自动重复扫描
//实验目标：触摸按键时LED亮起，不触摸按键时LED熄灭
***********************************************************************/
#include "STC8H.h" //包含了u8、u16、u32的定义
#include <intrins.h>
sbit wng_led=P1^0;

//------------------------------------------
void key_init()
{
    P_SW2 |= 0x80;                                //允许访问XFR
    TSRT = 0x00;                                //不开启LED驱动分时功能
    TSCHEN1 = 0x02;                                //仅使能TK01(P1.1)
    TSCHEN2 = 0x00;                                //其他按键没有使用
    TSCFG1  = (7<<4) + 3;                //开关电容工作频率 = fosc/(2*(TSCFG1[6:4]+1)), 放电时间(系统时钟周期数) 0(125) 1(250) 2(500) 3(1000) 4(2000) 5(2500) 6(5000) 7(7500) 最小3
    TSCFG2  = 2;                                //配置触摸按键控制器的内部参考电压(AVCC的分压比), 0(1/4)  1(1/2)  2(5/8)  3(3/4)
        TSWUTC = 0x0c;                                //32768/(32*8*0x0c)=10Hz=100ms唤醒一次
        TSCTRL = 0xB0;                                //使用外部晶振
//        TSCTRL = 0xA0;                                //使用内部晶振
//----TSCTRL寄存器详解如下--------------
//B7:TSGO=1使能触摸按键
//B6:SINGLE=1单次扫描模式、=0自动重复扫描
//B5:TSWAIT=1完成一轮扫描后、TSIF 被硬件置 1，此时触摸按键控制器会暂停扫描，直到 TSIF 标志位被清 0后才开始下一轮的扫描
//B4:TSWUCS=0使用内部32K晶振
//B3:TSDCEN=0不使能16位比较器
//B2:TSWUEN=1使能低功耗唤醒功能
//B1B0:TSSAMP=11单次按键扫描4次
//--------------------------------------
    P_SW2 &= ~0x80;                   //禁止访问XFR
    //IE2 |= 0x80;
}
//----键值读取函数--------------------
u8 Read_Key_value(void)
{
    u8 j,wng_data;
    u16 i, wng_value=0;
    P_SW2 |= 0x80;
    for(i=0; i<100; i++)
    {
        j = TSSTA2;
        if(j & 0x40)        //数据溢出
        {
            TSSTA2 |= 0x40; //写1清零
            wng_value=0xee;        //返回错误码0xee
        }

        if(j & 0x80)        //扫描完成
        {
            TSSTA2 |= 0x80; //写1清零
            wng_value=TSDAT;
            wng_data=wng_value>>12;        //获取高8位数据的高4位用于判断
        }
    }
    P_SW2 &= ~0x80;

    return (wng_data);
}
//----按键函数------------------------------
void key01()
{
    u8 wng;
    wng=Read_Key_value();
    if(wng==0xee)
        return;
    else
    {
        if(wng<0x03)                //选取一个中值用来判断按键状态
            wng_led=0;
        else if(wng>0x03)
            wng_led=1;
    }

}
//------------------------------------------
void main(void)
{

    P1M1=0x00;
    P1M0=0x00;
    P3M1=0x00;
    P3M0=0x00;
    P5M1=0x00;
    P5M0=0x00;
    key_init();
    wng_led=1;
    while(1)
    {
        key01();

    }
}

看看人家写的，又清晰又容易懂。

神***

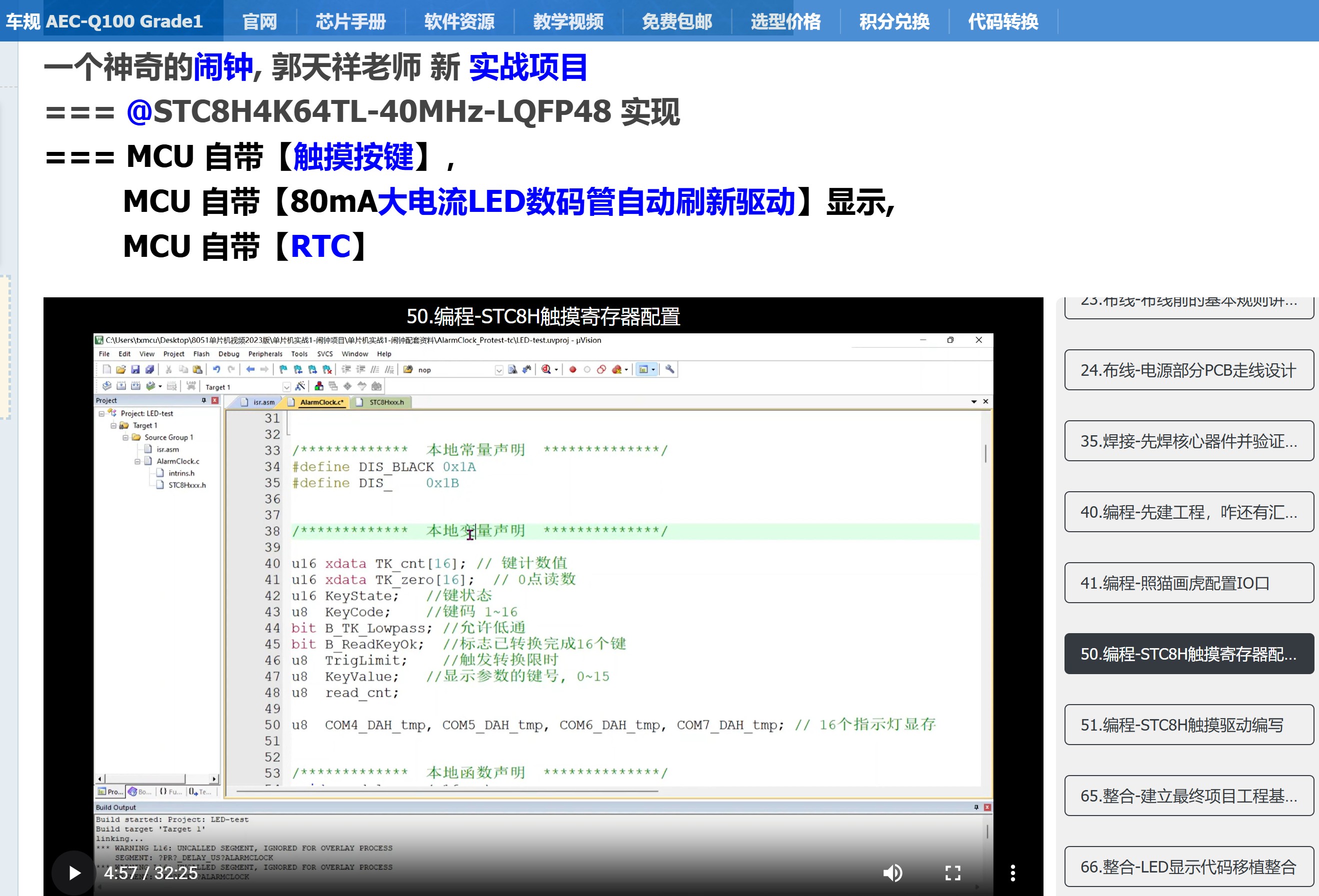

【新提醒】触摸按键 讲解，80mA大电流LED数码管自动刷新驱动, RTC！郭天祥老师实战闹钟 - 郭天祥老师从51到32位51直播视频课程，实战项目专区，低功耗设计 国芯人工智能技术交流网站 - AI32位8051交流社区

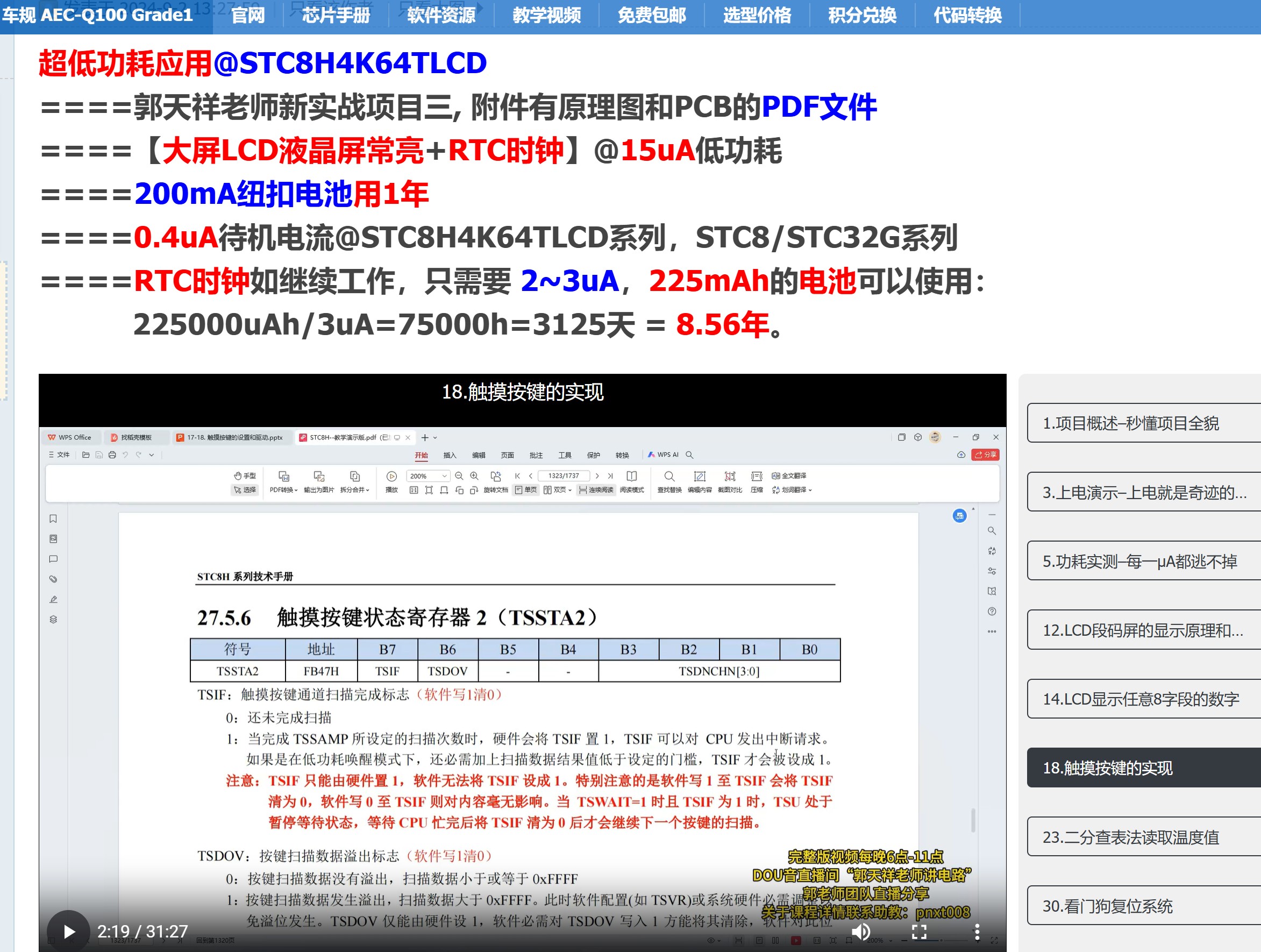

【新提醒】0.4uA待机电流，15uA低功耗，郭天祥老师实战项目3超低功耗应用 - 郭天祥老师从51到32位51直播视频课程，实战项目专区，低功耗设计 国芯人工智能技术交流网站 - AI32位8051交流社区

准***

如果能说明触摸功能的物理模型，读的值究竟是什么，给的参数代表哪些物理量，对结果预估有什么影响，那就太好了。
