硬件 SWD 仿真 32G系列，
用【USB Link1D】仿真 / 全自动下载/脱机下载 + USB转串口 工具
学习STC数据手册仿真和冲哥的仿真说明，
对用【USB Link1D】硬件SWD仿真 32G12K128 的步骤做更详细的使用说明，大家帮检查下
（此贴是在冲哥原贴的基础上做的升级，冲哥原贴：
https://www.stcaimcu.com/forum.p ... =210&extra=page%3D1，
感谢冲哥的无私奉献！）

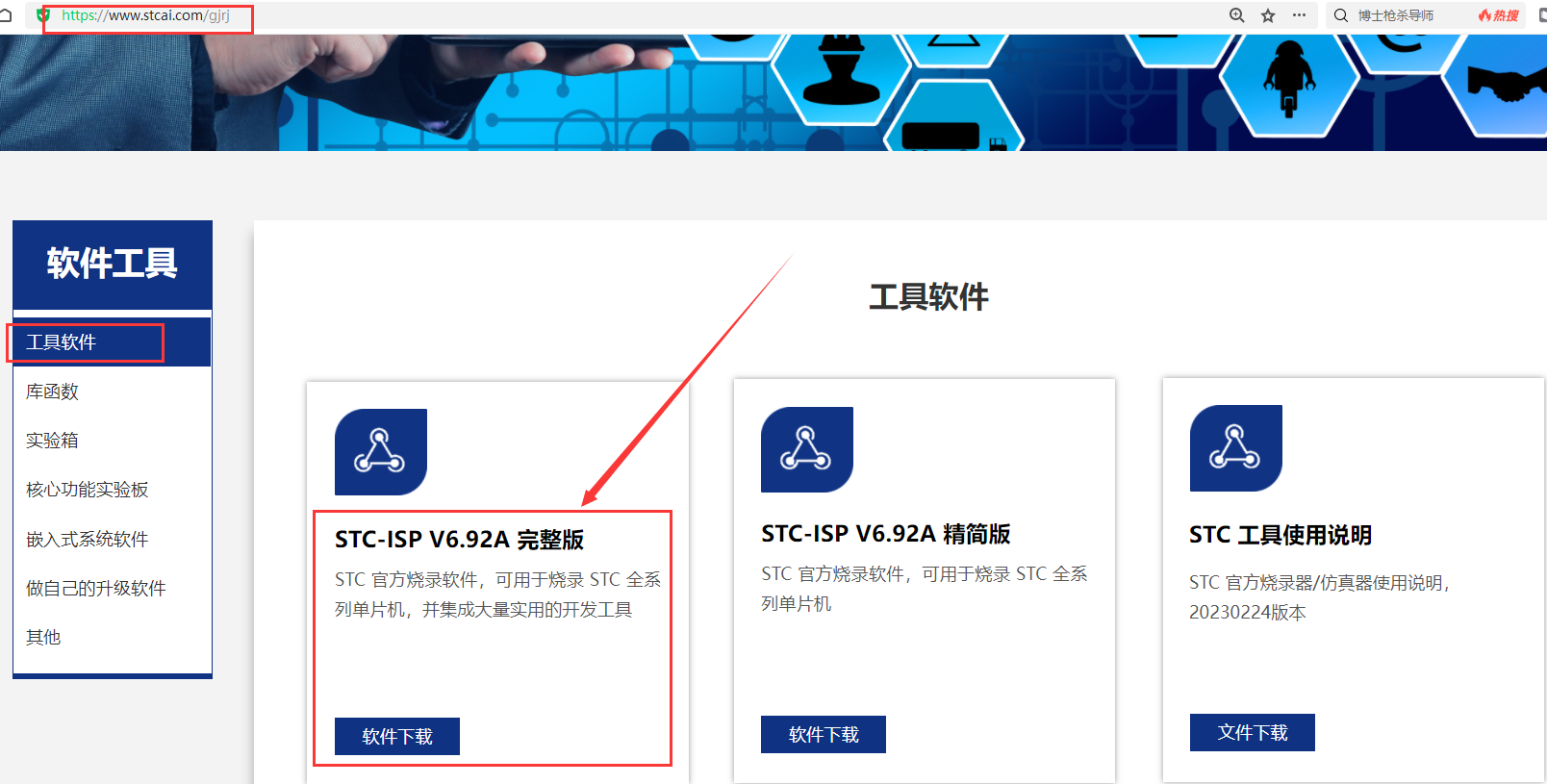

1.务必先去官网下载最新的STC-ISP软件，截止至目前最新版本是 AI-ISP（6.94K），
因为新版本不仅新增了很多强大的功能，
例如IO口高级配置工具以及强大的串口助手工具等，还优化掉了一些历史遗留问题，特别是仿真这块，
最新软件的stcmon251仿真驱动程序版本已更新至v1.08以上，经内部反复测试已经非常稳定。
（下载地址：工具软件-深圳国芯人工智能有限公司 https://www.stcai.com/gjrj）
1
2
3

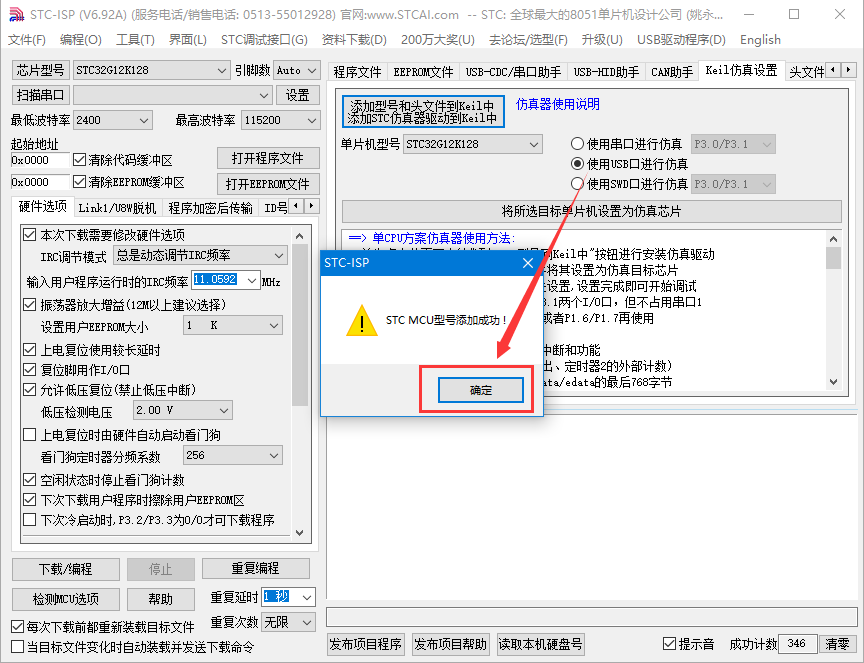

2.将STC-USB Link1D连接电脑，然后添加STC仿真器的固件和芯片型号到KEIL中
（此步骤建议在每次ISP下载软件更新时都重新添加一次，以免仿真驱动更新，另KEIL也建议装在C盘中）
4
5

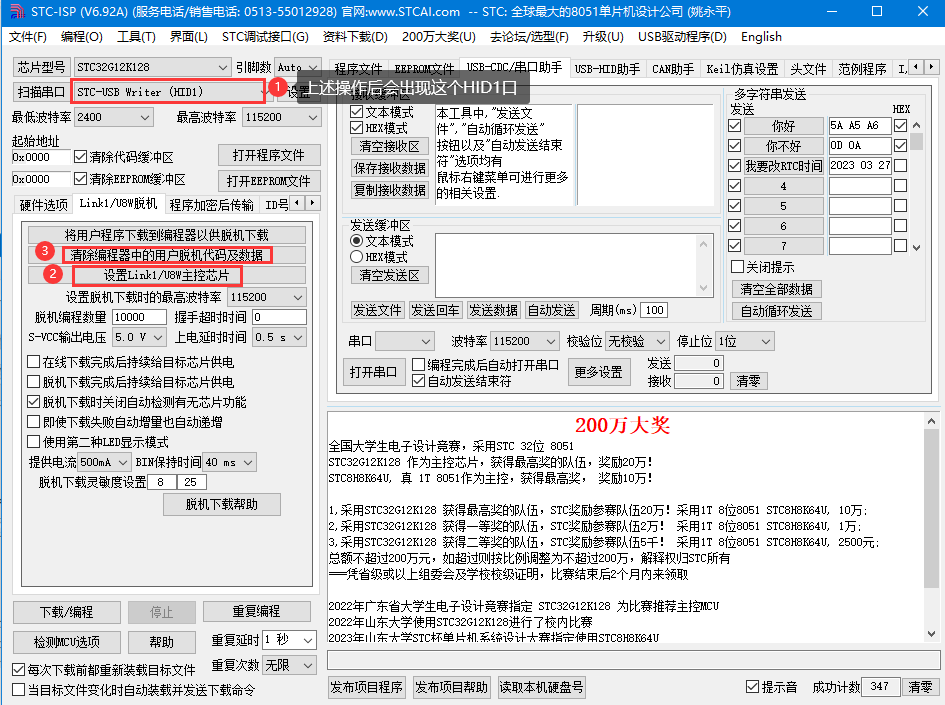

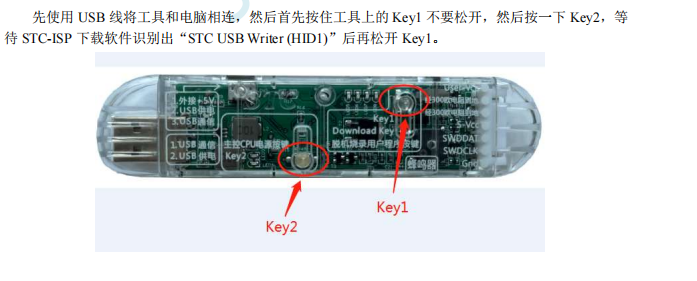

3.建议手动更新一下固件，此时切记STC-USB Link1D仿真器不要连接我们的单片机！！
（注意下这里的设置主控和清除数据两个步骤的操作顺序），成功更新固件或者清楚数据都会有相应的提示。
6
7
4.此时连接我们的单片机，然后进行如下的设置就可以通过ISP软件正常下载程序了。
（注意一下这里的IRC频率一定要和程序里设置的主时钟一样！！）
8
9
5.如果提示下载成功但是板子上没有运行，原因是没有勾选下图的
“在线下载完成后持续给目标芯片供电”选项，勾选后则能看到板子上面程序在运行。
10

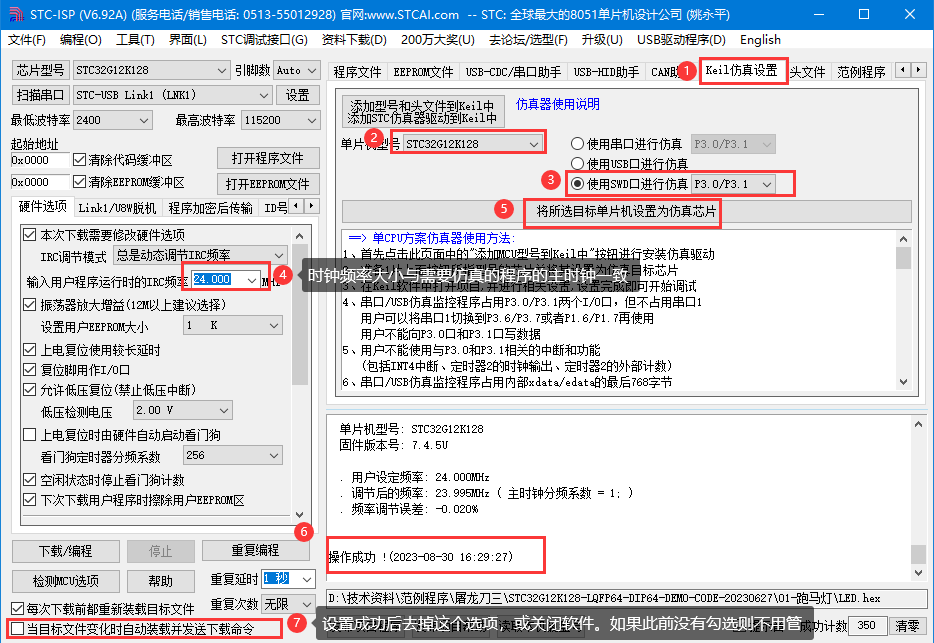

6. 以上步骤（即步骤4、5）为下载程序的步骤，旨在测试工具和芯片是否能正常使用。 现在开始进行仿真的步骤，先设置为仿真芯片，STC32G12K128目前仅支持SWD仿真， 选择型号后会默认使用SWD口进行仿真（STC32G8K64、STC32F以及后续出的STC32系列 不仅支持SWD仿真也支持串口仿真，且串口仿真不占用用户的串口资源）。 （这里选择了P3.0/3.1作为仿真端口，所以程序里不能出现任何占用3.0和3.1引脚的功能， 此楼最后的仿真注意事项贴中也会说明，像什么USB-CDC之类的就先不要用了， 先用点亮一个LED的程序进行测试，比较容易观察结果！）
11
Keil 仿真设置，永远是通过 P3.0/P3.1烧录设置进去;
但Keil 仿真设置，烧录设置时，可以设置：
下次上电是仿真芯片，并且仿真口可以不是P3.0/P3.1
7.成功制作完仿真芯片之后一定要去掉“当目标文件变化时自动装在并发送下载命令”的勾勾，
或者关闭软件（后台一起关闭），不然编译完程序就会自动下载在把仿真程序覆盖掉。

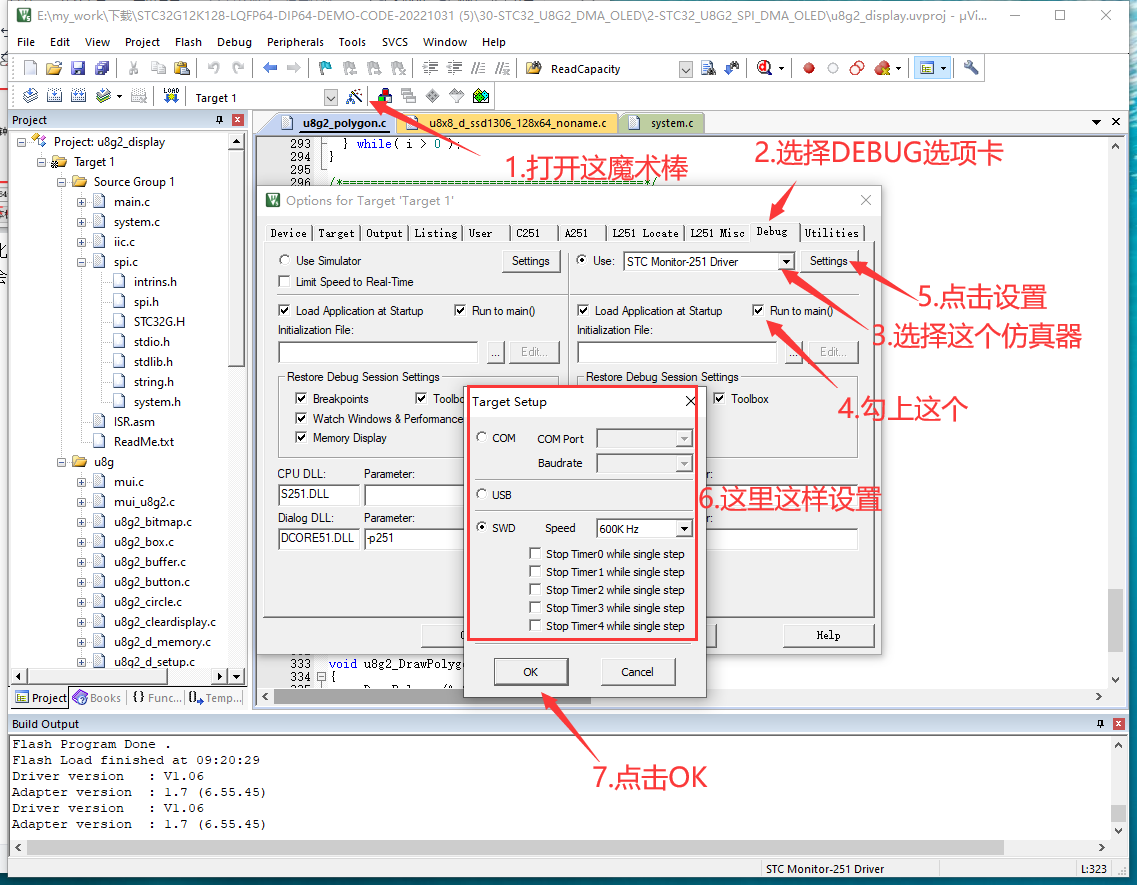

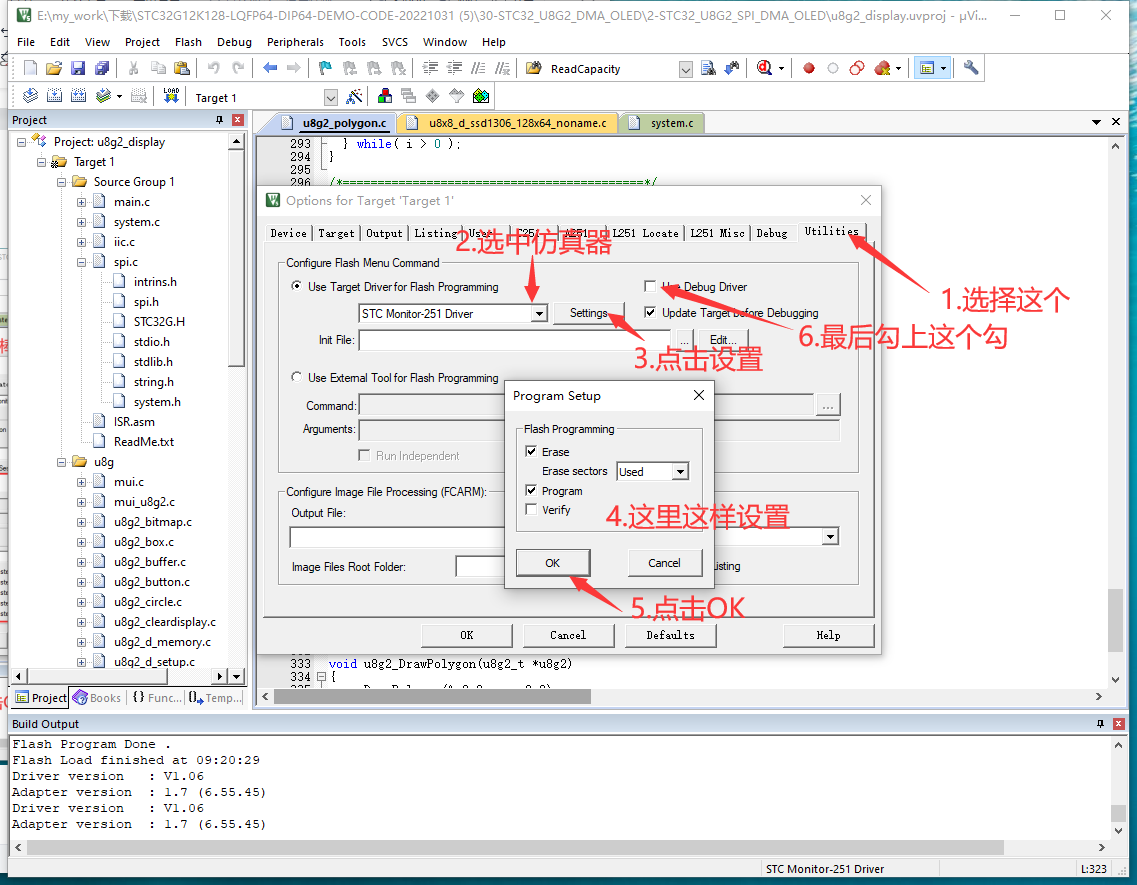

之后打开KEIL C251， 进行下述操作（注：冲哥这个步骤说要断一下mcu的电源，
由于STC-ISP（v6.91M）及之后的版本仿真驱动更新，STC-USB Link1D内部已实现了自动断电再上电，
如果是S-Vcc给用户系统供电，则在制作完仿真芯片之后无需给MCU断电再上电，
在仿真时勾不勾选“在线下载完成后持续给目标芯片供电”选项也都无影响。
但是如果不是S-Vcc给用户系统供电，则在制作完仿真芯片之后还需要给MCU断电再上电。）：
这部分插图借用了冲哥帖子原图（再次感谢冲哥！）
12
13
14

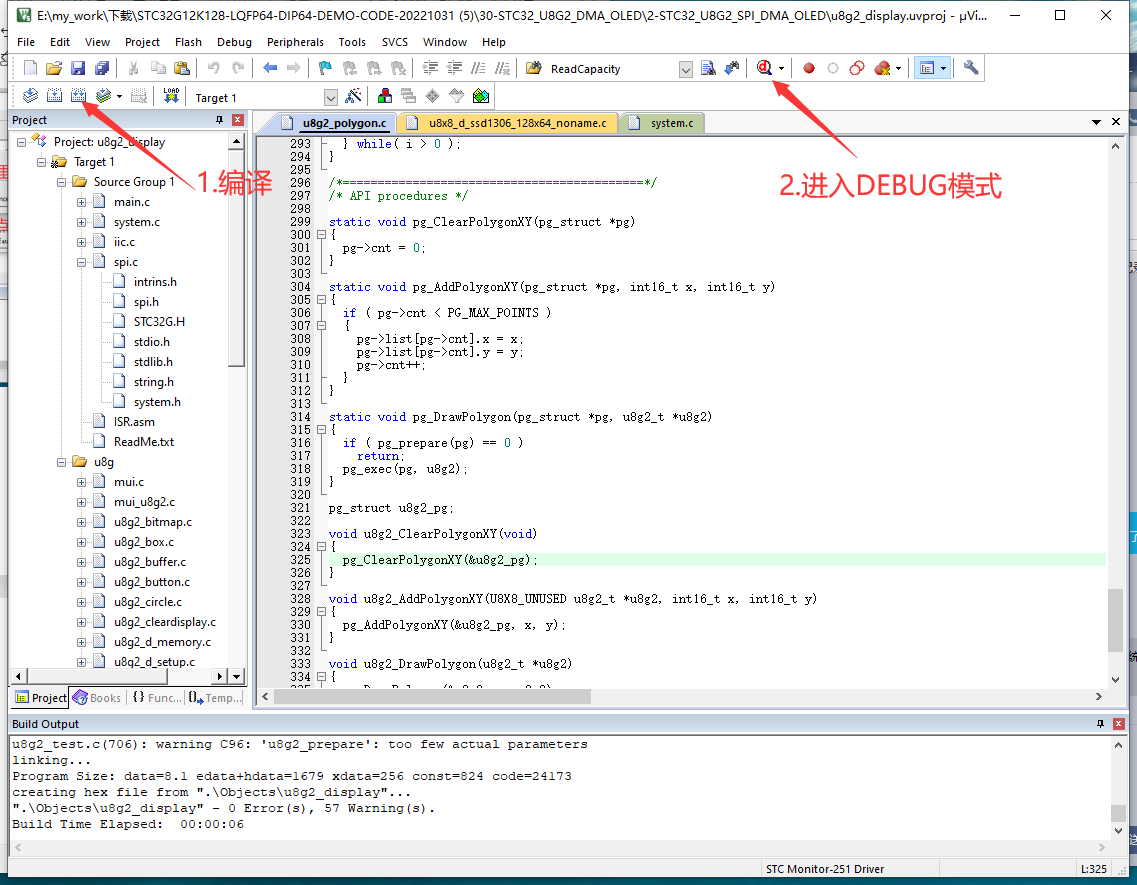

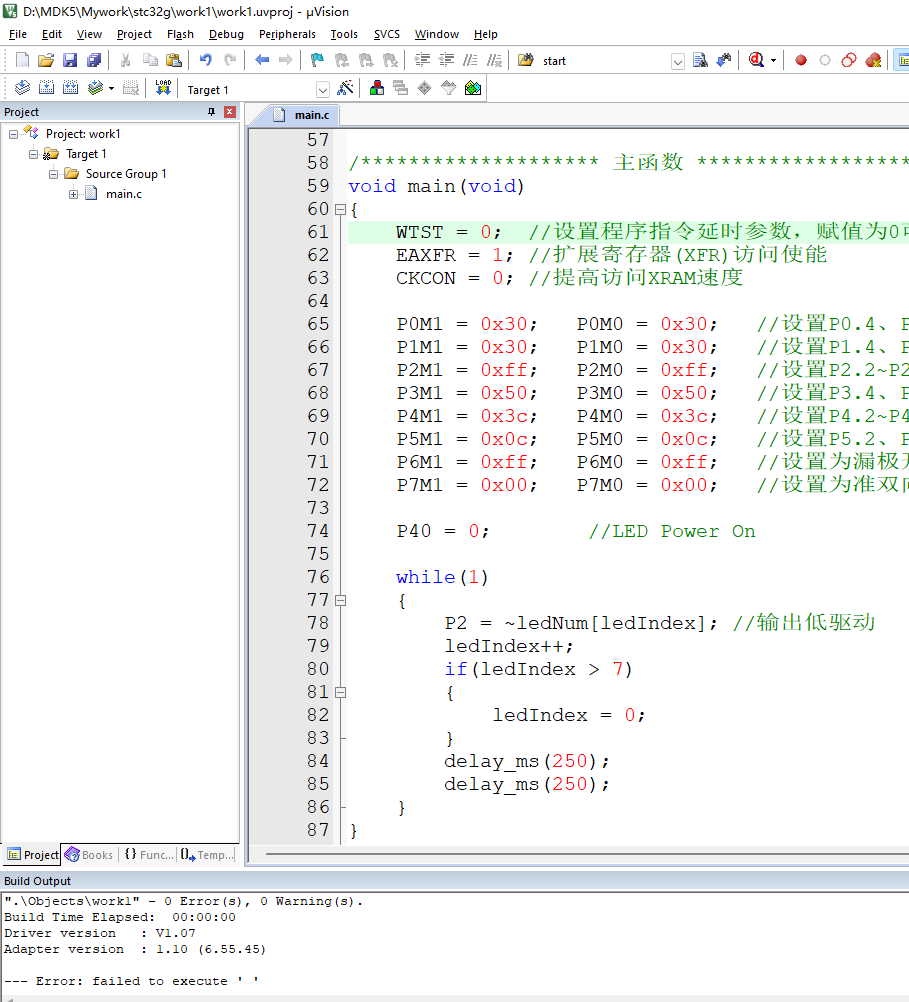

8.这样就可以编译并且调试了（如何在keil中创建工程不在此贴详述）。
这部分插图借用了冲哥帖子原图
15

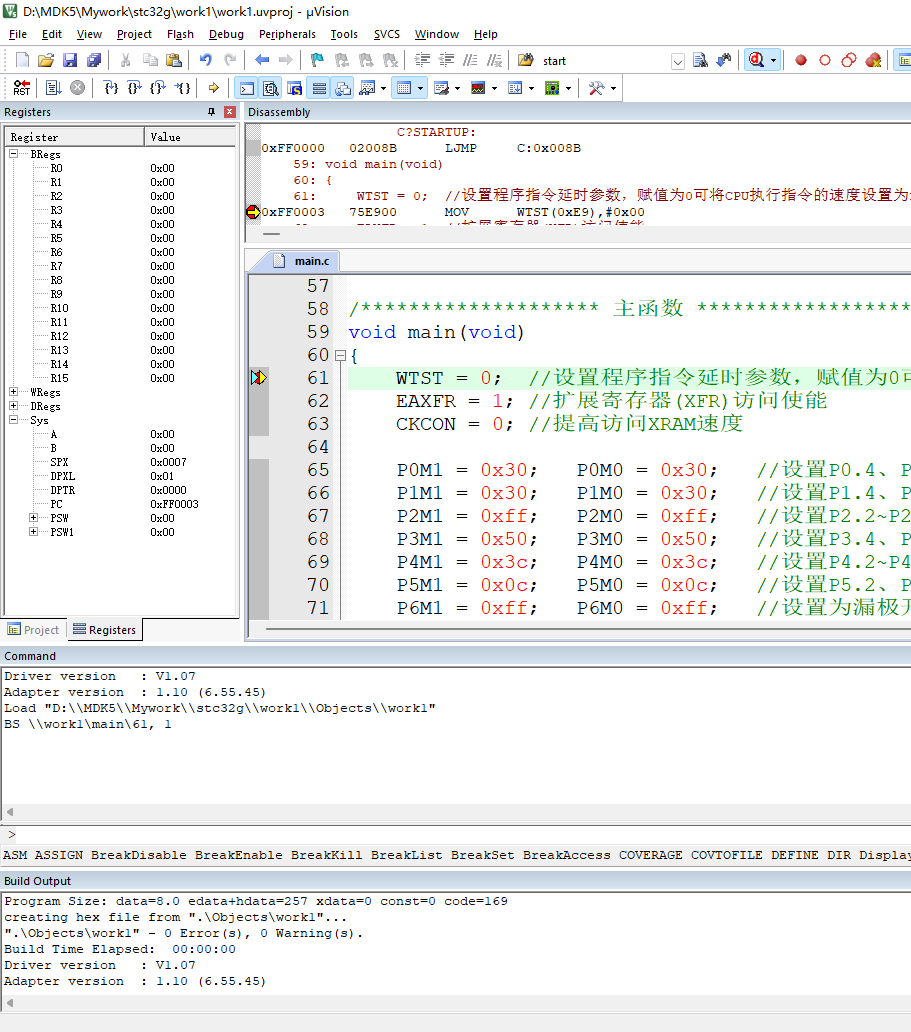

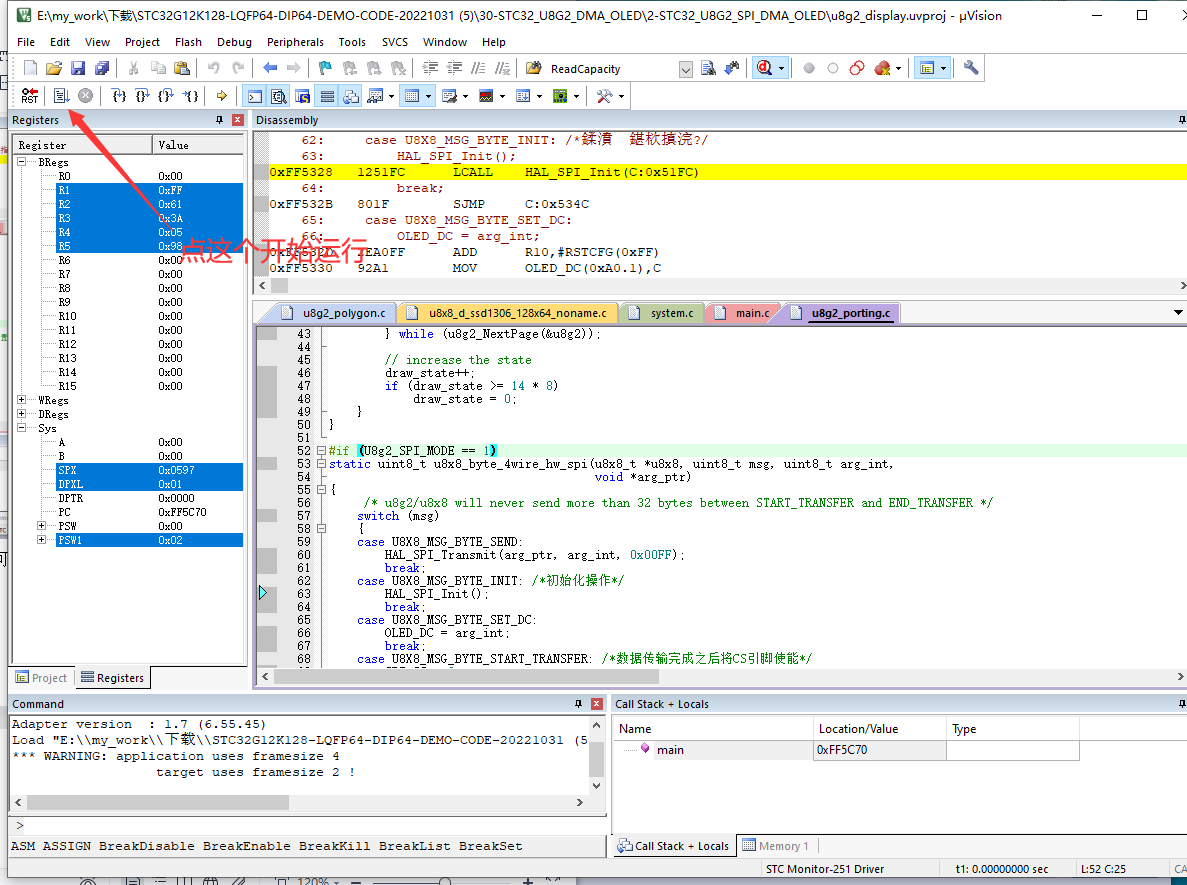

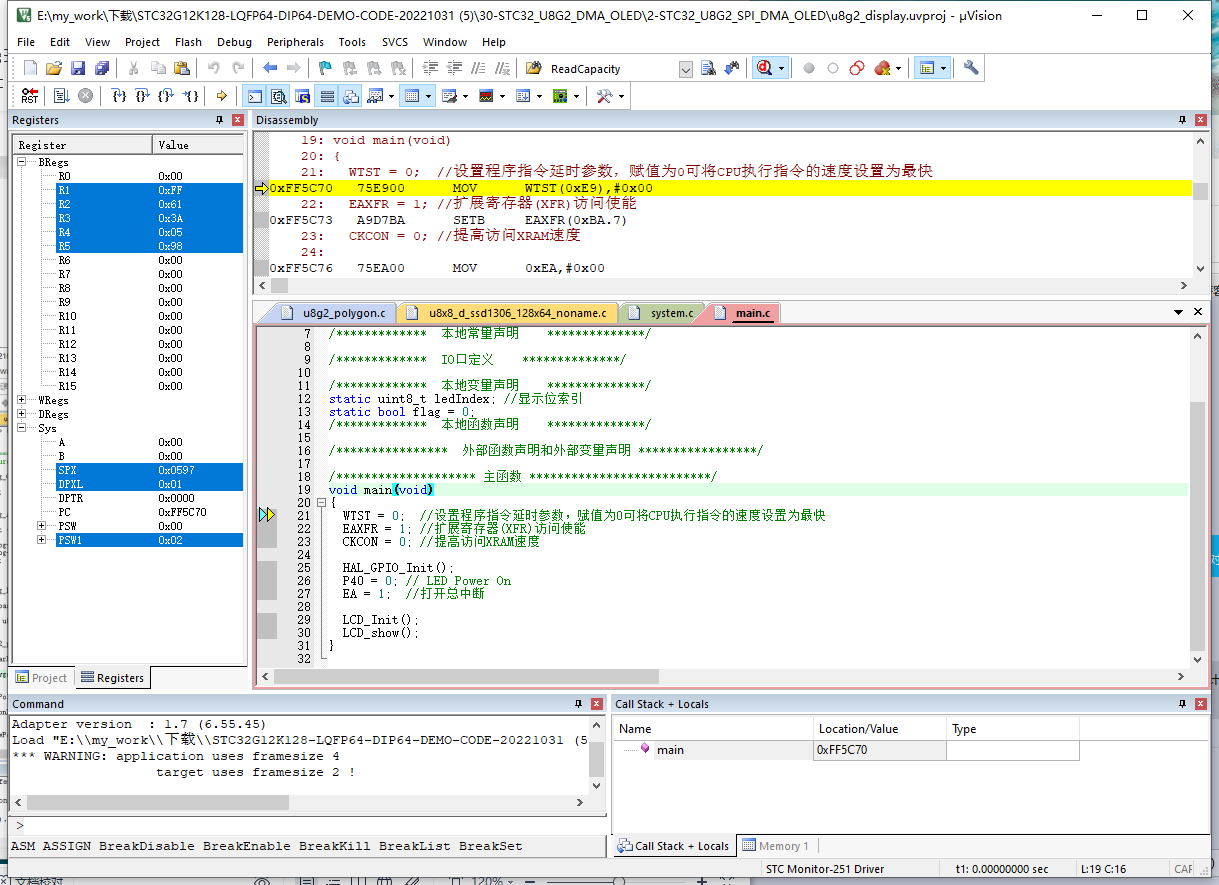

9.出现下面这个界面，说明已经成功的进入了仿真模式，
然后就可以用变量监测，断点等等的功能。这部分插图借用了冲哥帖子原图
16
17
10.另，除Keil自带的外围接口来监测IO口、中断、定时器/计数器外，
STC还增加了另外一些外围设备接口的变量监测，
例如ADC、串口、PWM以及SPI等，更方便调试观测。

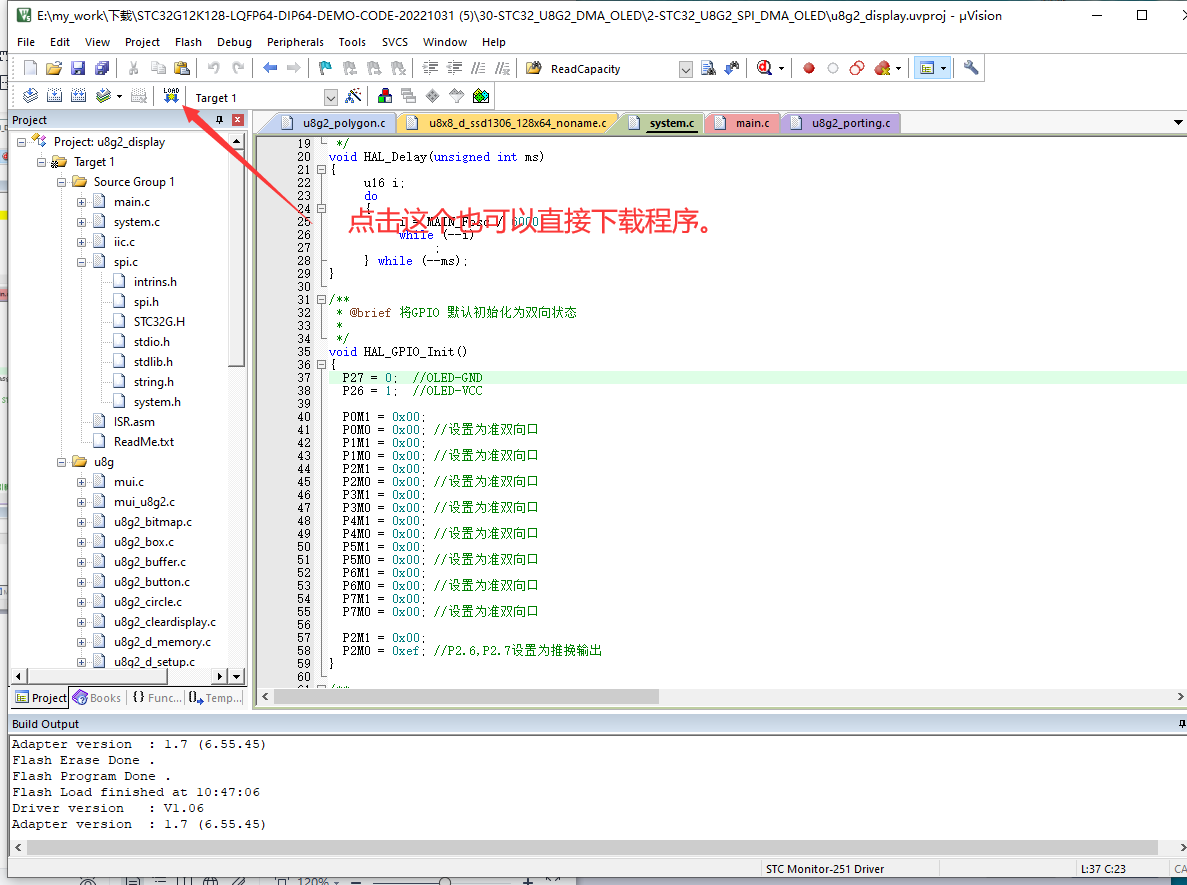

11.如果想编译后直接下载程序也可以，不进DEBUG模式，如下操作就可以下载程序
（注：这个步骤冲哥帖子里说要断电才能下载，新版软件已经不需要断电）。
这部分插图借用了冲哥帖子原图
19
最后仿真过程中有一些常见的问题或者注意事项可以查看论坛帖子： 【仿真】仿真注意事项总结 - 国芯论坛
|
