自己做的板子，用STC-USB Link1D可下载，而自己做的转双口却不能下载 | 电路改错了

神***

原理图都能错，PCB 再+错 那也就正常了 !

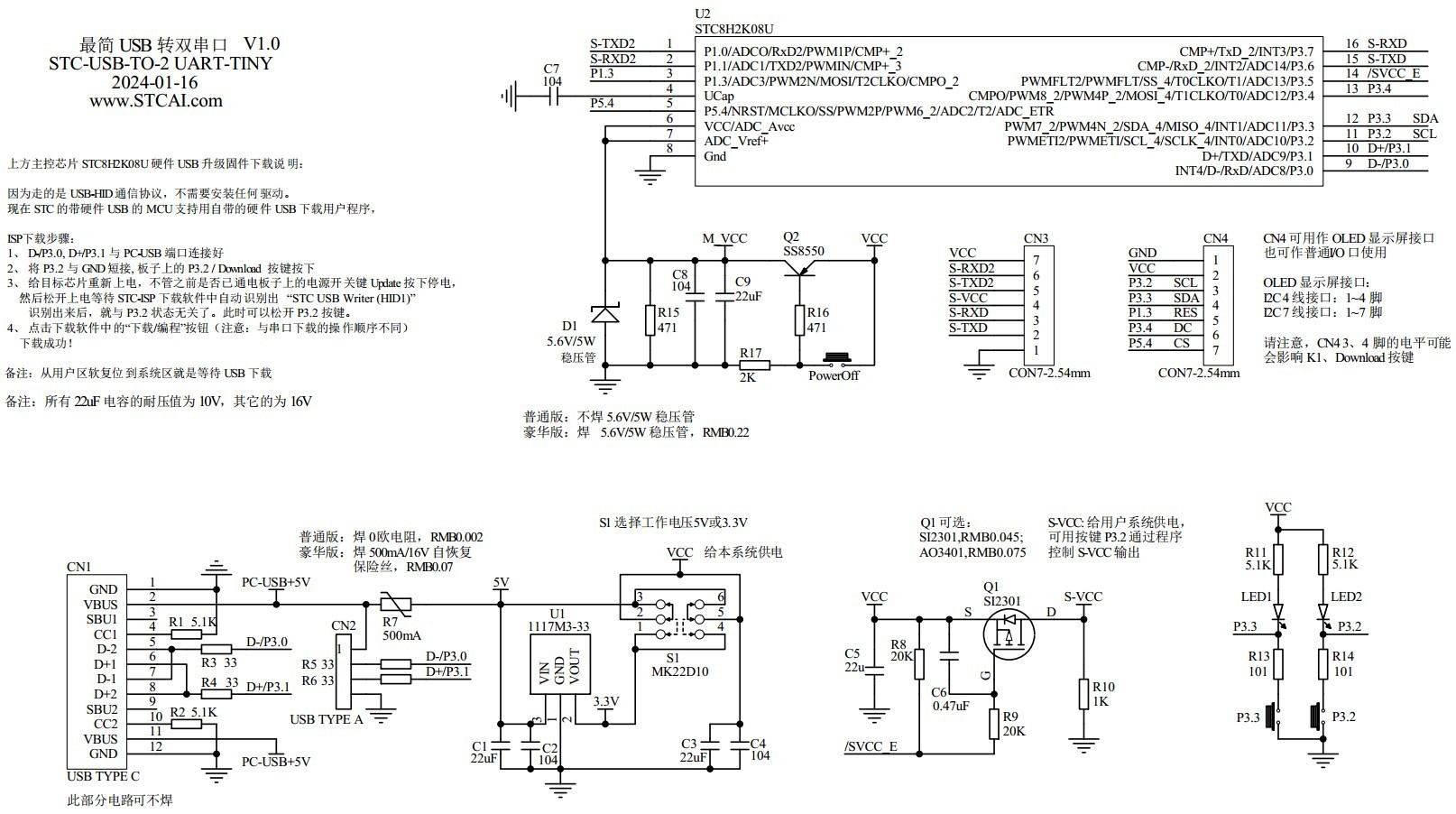

建议还是按我们验证过的正确的图来，我们这些图都是先全网公示请大家查错的
我们的图是几十万双眼睛在帮我们查错，才改成经典的图，错误少，但还是会偶尔有错
这是全体STC用户的经验的积累，不是我们的独创 ！

尽量没特殊理由不要改

您的图，谁帮你把关 ？ 靠我们来把关，很多我们也真不懂
我们也没那么多时间学习大家的所谓创新/其实是错的离谱的图

所以先验证完我们经过大家把关的正确的图，掌握后再改，好比较

大家个人不严谨的图还是先抄我们正确的图/这是全体STC用户的经验的积累

xxkj***

神*** 发表于 2024-2-12 22:03
原理图都能错，PCB 错那也就正常了；
建议还是按我们的图来，尽量不要改

如果连PCB都错的话，怎么在win7的电脑上能正常工作？

xxkj***

神*** 发表于 2024-2-12 22:03
原理图都能错，PCB 错那也就正常了；
建议还是按我们的图来，尽量不要改

我是先直接画PCB的，原理图是后来补上的

xxkj***

我怀疑是那台装win10的电脑的USB接口电流可能存在着不足。

神***

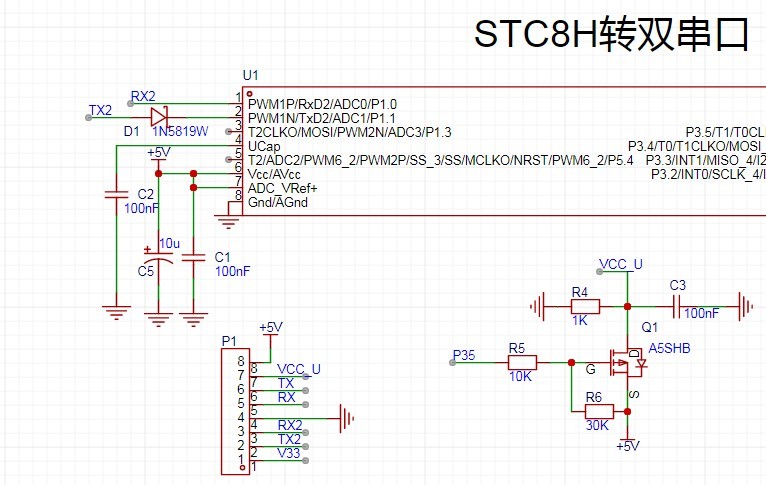

初学者还是不要乱改正确的电路，你下图就是有隐患的电路，
0电平/低电平 控制P-MOS管导通电路 都被你改错了 ！！！
这个电脑行那个电脑不行，我们也真搞不懂为啥，
但你下图是你自己改的太离谱了，低电平 控制P-MOS管导通电路 都能搞错了 ！
还错的很隐秘，我们第一次都没看出来，大家引以为戒，经典错误


将R5改成0欧，可以准确的让 P-MOS 通/断,
但不如下图还可以让 P-MOS 缓慢导通，
减少对供电电源的冲击

神***

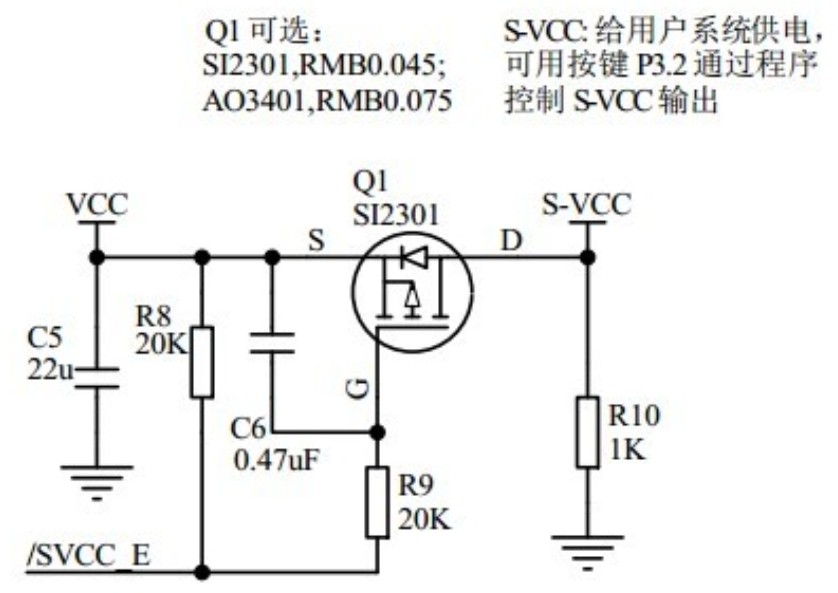

下图，无隐患的 低电平 控制 P-MOS管 导通电路 为啥要改成错的 ？

正确的低电平控制 P-MOS导通电路，我们也画错过，但及时改对了
===梁工查出来的，是个小粗心
