自己做的板子，用STC-USB Link1D可下载，而自己做的转双口却不能下载 | 电路改错了

xxkj***

自己做的板子，估计是电源端上的滤波电容相对较大，都是同样使用串口模式下载，
用STC-USB Link1D可以正常下载，但是用自己做的转双串口却不能下载，
尽管按住P32后再点击下载，基本上都不能成功，一直卡在“正在检测目标单片机”。

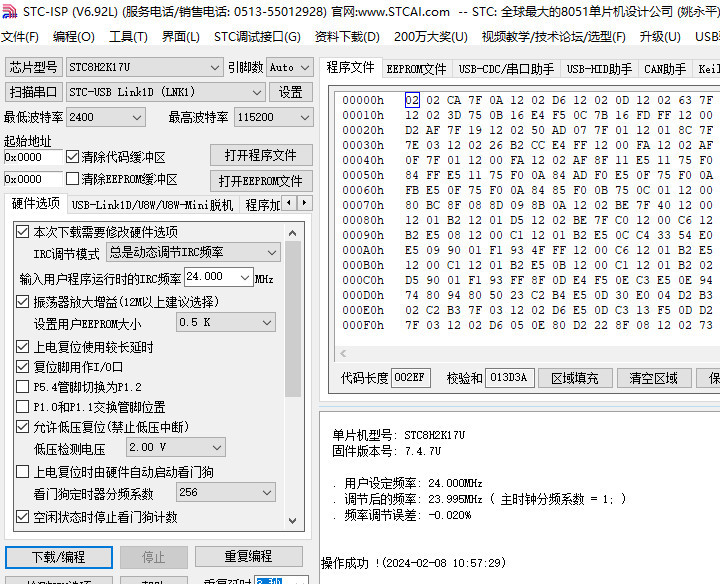

这是用STC-USB Link1D下载的：

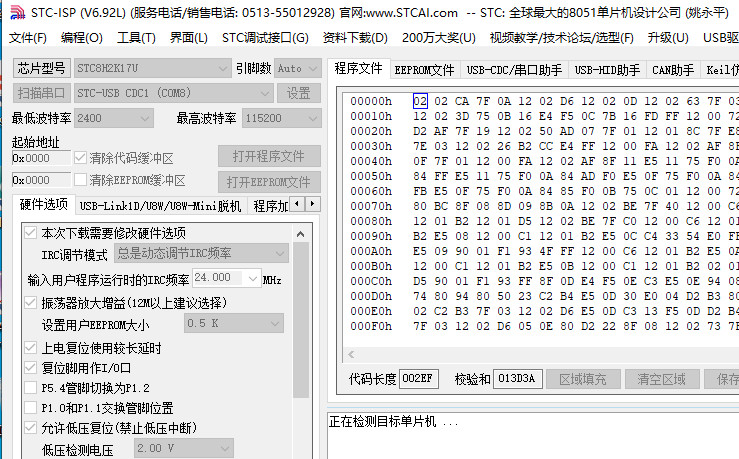

这是用“土枪土炮”下载的：

用自己的“土枪土炮”下载的时候，点击下载的瞬间，那个串口号会闪动一下，win10同时会发现提醒声音。

神***

还是把你实际的原理图的PDF贴出来，大家才好帮你分析

aho***

“串口号会闪动一下，win10同时会发现提醒声音”这应该是目标板电容太大，上电时将USB转串口电压拉低掉线了

神***

烧录很重要，用 STC 专业的 STC-USB Link1D

21cns***

aho*** 发表于 2024-2-8 14:44
“串口号会闪动一下，win10同时会发现提醒声音”这应该是目标板电容太大，上电时将USB转串口电压拉低掉线了 ...

也有可能时USB转串口的电容太小，或者USB电缆线组太高。

xxkj***

aho*** 发表于 2024-2-8 14:44
“串口号会闪动一下，win10同时会发现提醒声音”这应该是目标板电容太大，上电时将USB转串口电压拉低掉线了 ...

板子上的电容只剩下10u了，下载成功率还是很低。会不会外设太多，使用MCU太多的引脚？

xxkj***

21cns*** 发表于 2024-2-8 16:51
也有可能时USB转串口的电容太小，或者USB电缆线组太高。

USB转串口是是板上的电源我并上1000u的电容，还是无法改善。

神***

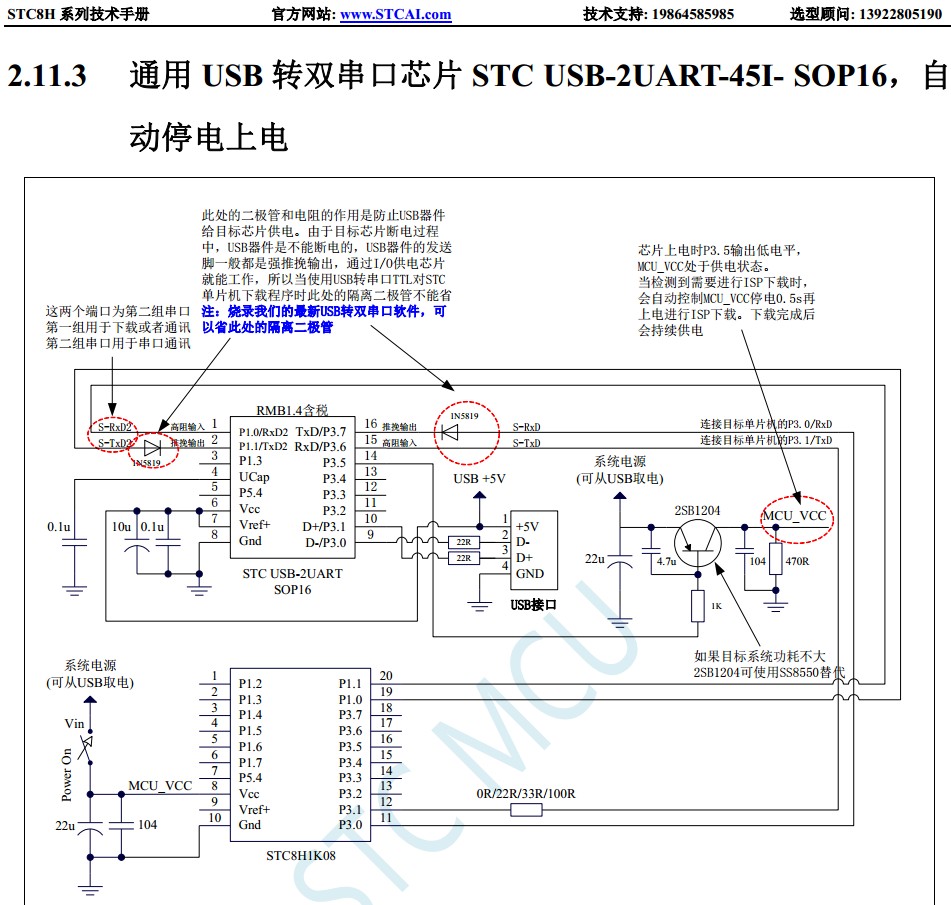

没真实的实际的图和视频很难猜测分析，还是用我们推荐到专业电路

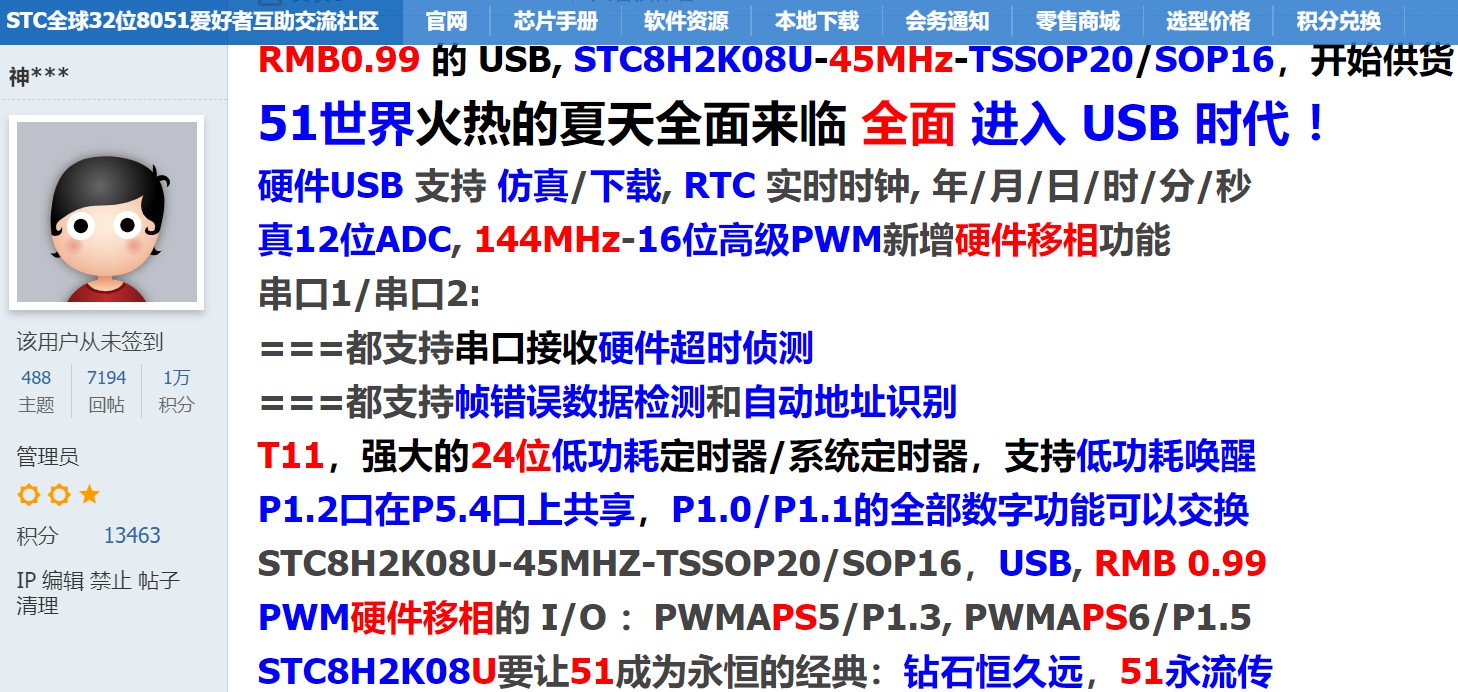

RMB0.99, USB, STC8H2K08U-45MHz-TSSOP20，51世界全面 进入 USB 时代 - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

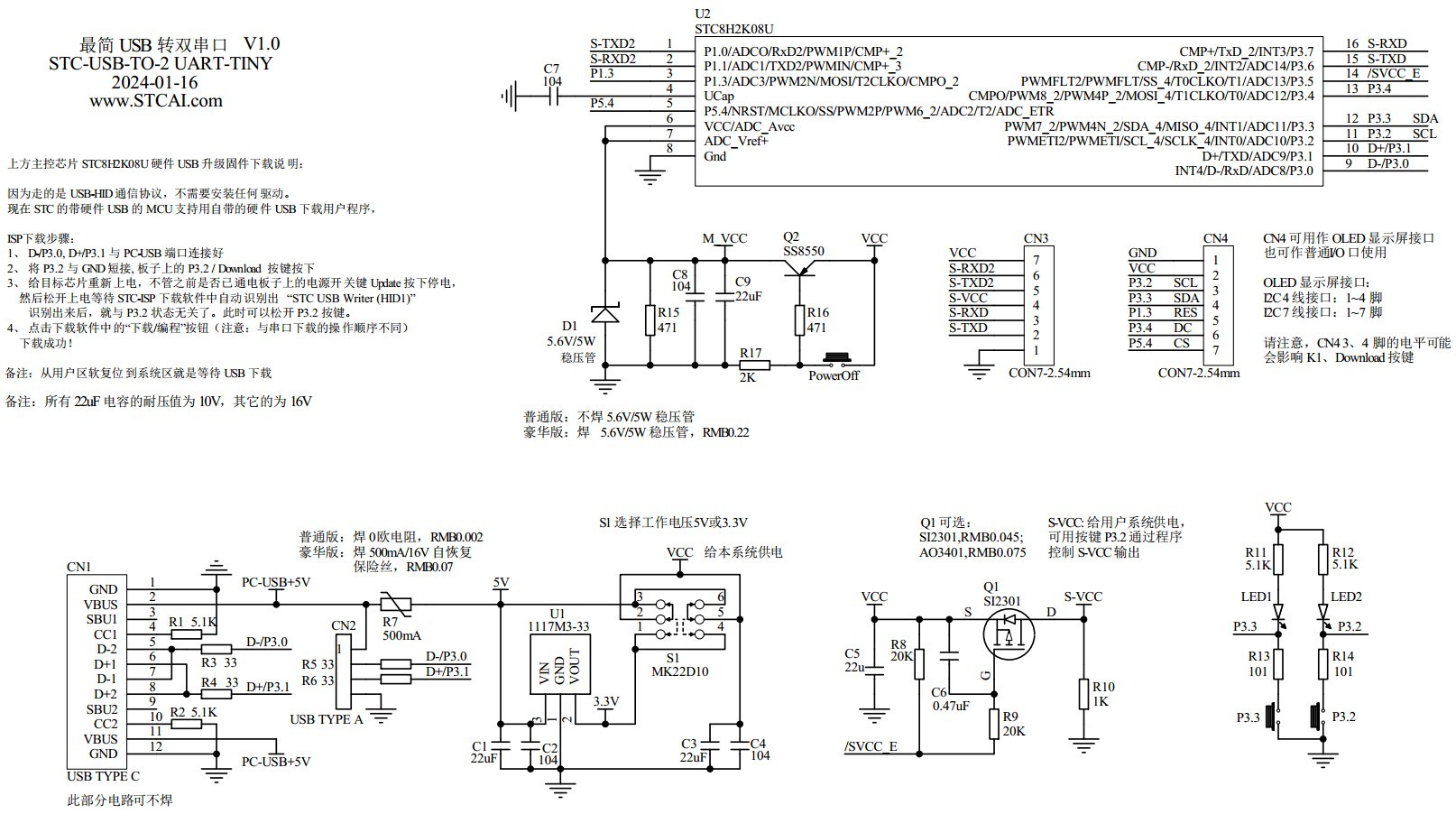

立创开源【STC最简 USB 转 双串口】 @STC8H2K08U-45I-SOP16 - 综合讨论 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

21cns***

xxkj*** 发表于 2024-2-8 17:20
USB转串口是是板上的电源我并上1000u的电容，还是无法改善。

有示波器就简单了，抓一下电源的波动。
