自己做的板子，用STC-USB Link1D可下载，而自己做的转双口却不能下载 | 电路改错了

xxkj*** · 发表于 2024-2-8 18:58:50

神*** 发表于 2024-2-8 17:28
没真实的实际的图和视频很难猜测分析，还是用我们推荐到专业电路

RMB0.99, USB, STC8H2K08U-45MHz-TSSOP20 ...

link1D应该有它特殊的（输出）电源处理电路吧？

神*** · 发表于 2024-2-8 19:06:30

那电路没公开，但你可以参考下面的电路

xxkj*** · 发表于 2024-2-11 21:20:46

自己做的转双口也怪，在两台台式电脑上的表现不同，都用相同牌子的USB延长线插到电脑后面的U口上的。
在win7系统的电脑基本上都可以正常下载，而在win10系统上的电脑基本上都不能用。
请问各位大佬：STC USB转双口是不是对win10的兼容性不太友好？

神*** · 发表于 2024-2-11 21:44:34

估计：
你线相对太长太细，造成压差太大，
你新的电脑供电也没老的电脑供电好

xxkj*** · 发表于 2024-2-12 18:35:11

神*** 发表于 2024-2-11 21:44
估计：
你线相对太长太细，造成压差太大，
你新的电脑供电也没老的电脑供电好

延长线是一样的，好点的延长线也一样不稳定。

神*** · 发表于 2024-2-12 18:41:52

搞不定，就直接按我们的电路做，很多自己一改，就改错了，
要大家帮忙，可以把原理图的PDF发上来，你肯定有不一样的地方

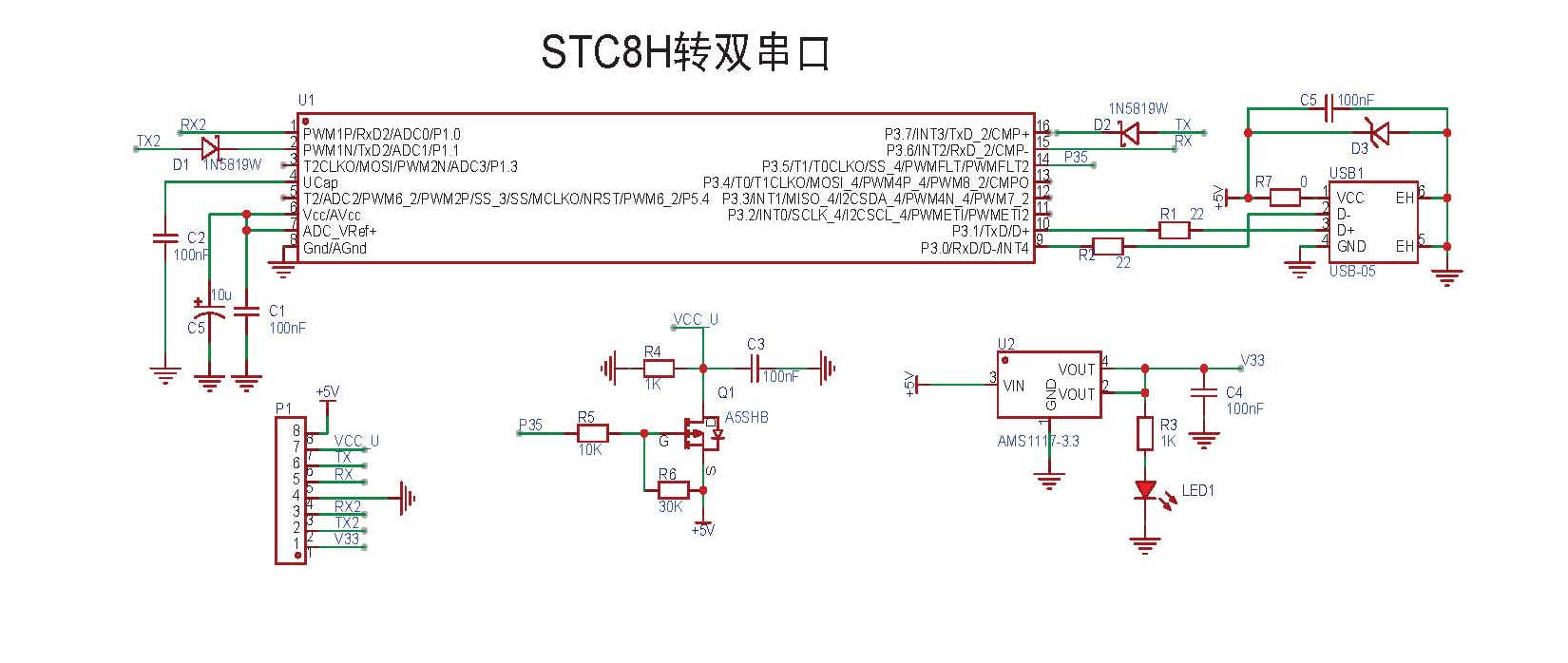

xxkj*** · 发表于 2024-2-12 18:48:52

神*** 发表于 2024-2-12 18:41
搞不定，就直接按我们的电路做，很多自己一改，就改错了，
要大家帮忙，可以把原理图的PDF发上来，你肯定有 ...

神*** · 发表于 2024-2-12 19:39:13

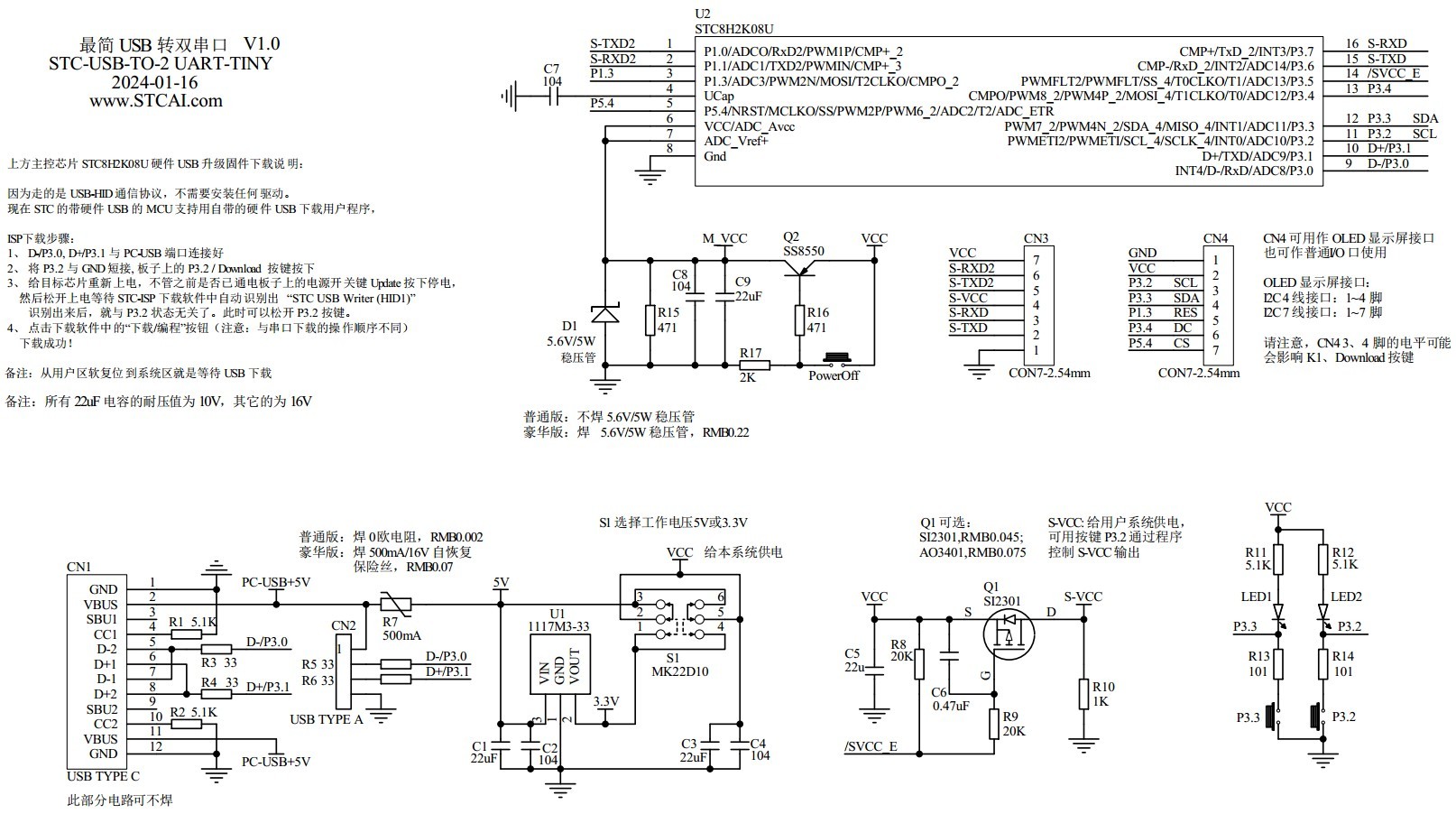

抄下图，也有网友已立创开源

神*** · 发表于 2024-2-12 19:44:48

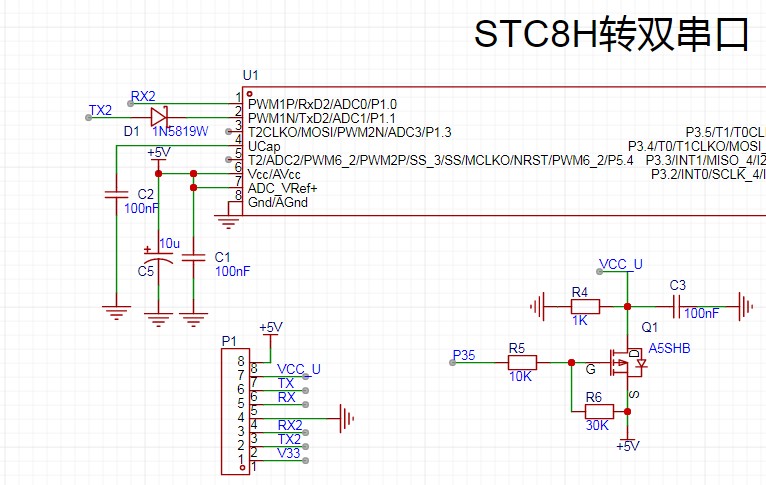

这原理图是错的 !
此处的MCU-VCC要先于给其他MCU下载前有电，
才能达到先发送下载命令，然后被下载MCU再上电。
这电源都没给

xxkj*** · 发表于 2024-2-12 21:58:03

本帖最后由 xxkj2010 于 2024-2-12 22:01 编辑

神*** 发表于 2024-2-12 19:44
这原理图是错的 !
此处的MCU-VCC要先于给其他MCU下载前有电，
才能达到先发送下载命令，然后被下载MCU再 ...

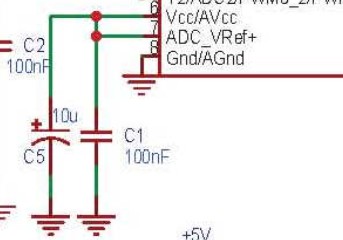

这电压是有先加上的，接+5V的，原理图画错了。板子上连接是这样的：
