8H/8G 的I2C还需要外部上拉电阻吗？

Alls***

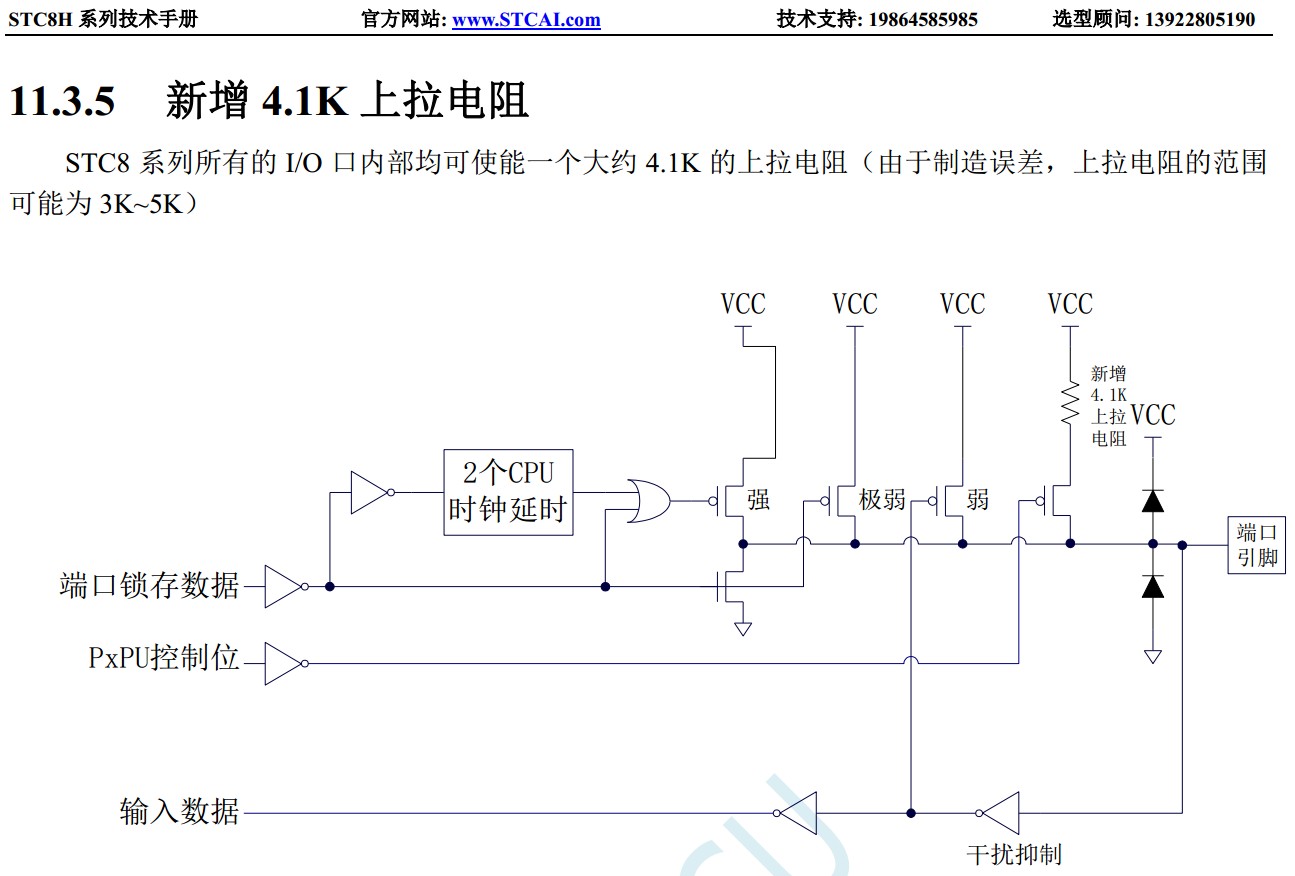

手册里说每个IO口都可以使能4K的上拉电阻，讲到I2C的地方也没有强调外部上拉。

那么8G/8H的I2C还需要外部上拉电阻吗？

王***

实际测试。直接使用IO口的准双向模式也能用，因为内部带了一个比较大的上拉电阻了。
不过对于屏幕类不需要读的应用，可以直接设置强推挽模式，抗干扰更强。如果是准双向发现通讯不稳定，可以使能内部独立的上拉电阻。

神***

I2C, 外部如没加 10K/5K/4K/3K 上拉电阻，
就打开内部上拉电阻

神***

xxkj***

一些旧的型号部分IO口（例如STC89C52的P0）没有上拉，后来的型号都有了，但必须进行配置。

lzl1***

实际测试开启内部上拉电阻就能很稳定

Alls***

#define  HARDIIC_IICX         0x30        //将IIC设置为P3_3,P3_2
#define  HARDIIC_SCL_OUT {P3M0 &= ~0x04; P3M1 &= ~0x04;}  //P3_2准双向IO
#define  HARDIIC_SDA_OUT {P3M0 &= ~0x08; P3M1 &= ~0x08;}  //P3_3准双向IO

void hardiic_init()
{
    HARDIIC_SCL_OUT;                      //开漏输出
    HARDIIC_SDA_OUT;                      //开漏输出
    P3PU |= 0x0c;                         //使能P3_2和P3_3的上拉电阻
    P_SW2 |= HARDIIC_IICX;                  //外设端口切换控制寄存器
    I2CCFG = 0xe0;                  //使能IIC主机模式
    I2CMSST = 0x00;                 //IIC主机状态寄存器清零

}
复制代码

请各位帮忙看看上面的代码。实际测试SCL和SDA的电压是0.5V左右。通信也不成功。

王***

Alls*** 发表于 2024-2-13 11:44
请各位帮忙看看上面的代码。实际测试SCL和SDA的电压是0.5V左右。通信也不成功。
...

仿真看一下有没有进i2c中断
i2c中断里有没有清除i2cmsst状态寄存器

Debu***

如果用准双向，注意准双向的0变1有两个机器周期的推挽，会不会有不良影响？或者可以加速翻转？
主机从机电压相同，开漏+内部4K上拉。
主机5V从机3.3V，开漏+外部3.3V上拉。
主机3.3V从机5V，主机改5V供电，STC单片机电源电压范围宽。（谁知道从机能否兼容3.3V，不确定的）

如果从机数量多或通信速度快，示波器看上升沿慢的话，内部4K上拉不够用请加外部上拉，3.3K~1K，具体看波形。

21cns***

lzl1*** 发表于 2024-1-28 19:15
实际测试开启内部上拉电阻就能很稳定

我的测试结果也是这样的，能提升最大传输速率。
