/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/* --- BBS: www.STCAIMCU.com -----------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序 */
/*---------------------------------------------------------------------*/
/************* 本程序功能说明 **************

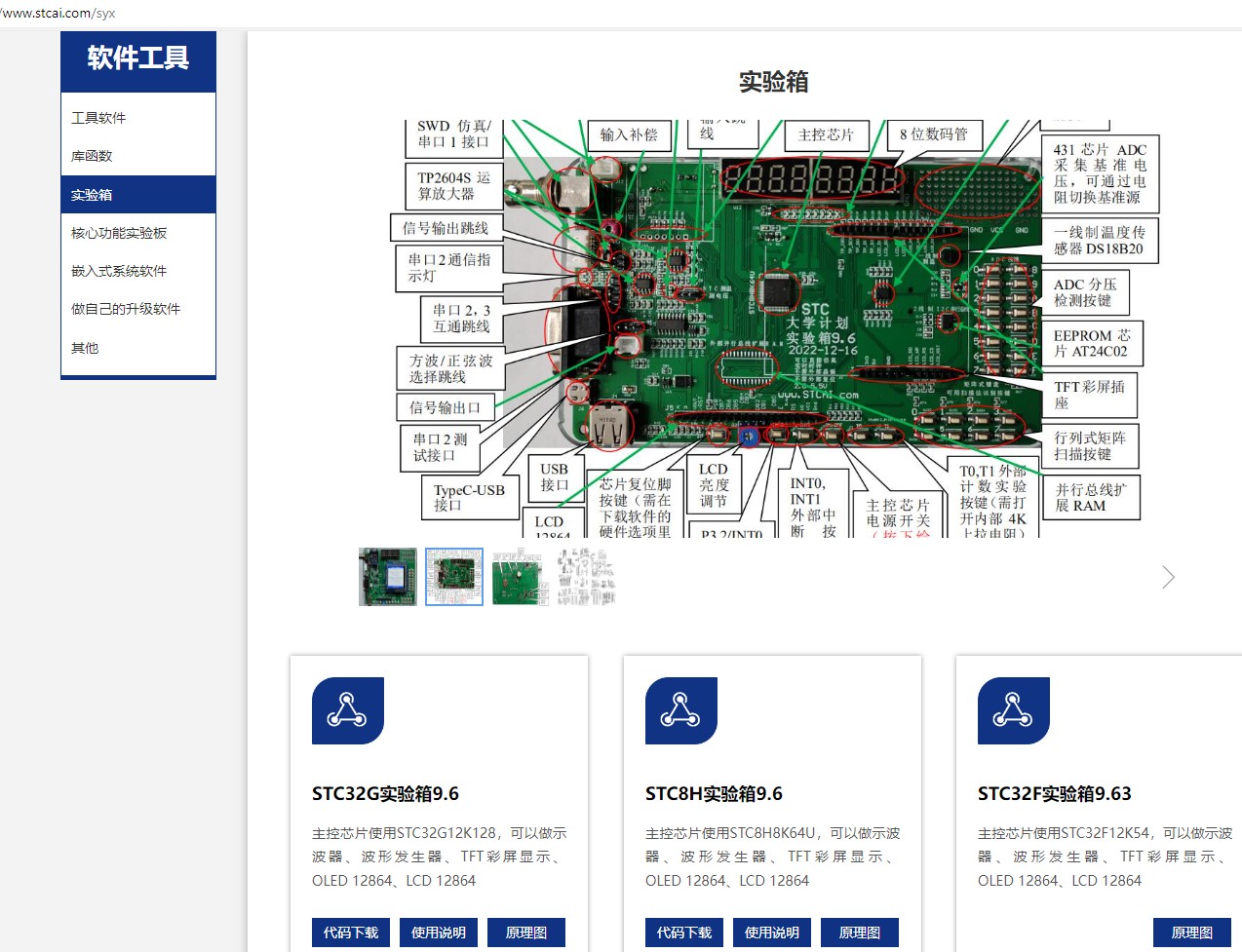

本例程基于STC8H8K64U为主控芯片的实验箱9进行编写测试，STC8G、STC8H系列芯片可通用参考.
用STC的MCU的IO方式驱动8位数码管.
使用Timer0的16位自动重装来产生1ms节拍，程序运行于这个节拍下，用户修改MCU主时钟频率时,自动定时于1ms.
通过硬件I2C接口读取AT24C02前8个字节数据，并在数码管显示.
将读取的数据加1后写回AT24C02前8个字节.
重新读取AT24C02前8个字节数据，并在数码管显示.
MCU上电后执行1次以上动作，可重复断电/上电测试AT24C02前8个字节的数据内容.
下载时, 选择时钟 24MHZ (用户可自行修改频率).
******************************************/
#include "stc8h.h" //包含此头文件后，不需要再包含"reg51.h"头文件
#include "intrins.h"
#define MAIN_Fosc 24000000L //定义主时钟
typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;
sbit SDA = P2^4;
sbit SCL = P2^5;
/***********************************************************/
#define DIS_DOT 0x20
#define DIS_BLACK 0x10
#define DIS_ 0x11
#define SLAW 0xA0
#define SLAR 0xA1
/****************************** 用户定义宏 ***********************************/
#define Timer0_Reload (65536UL -(MAIN_Fosc / 1000)) //Timer 0 中断频率, 1000次/秒
/*****************************************************************************/
/************* 本地常量声明 **************/
u8 code t_display[]={ //标准字库
// 0 1 2 3 4 5 6 7 8 9 A B C D E F
0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black - H J K L N o P U t G Q r M y
0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46}; //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1
u8 code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //位码
/************* 本地变量声明 **************/
u8 LED8[8]; //显示缓冲
u8 display_index; //显示位索引
bit B_1ms; //1ms标志
/************* 本地函数声明 **************/
void WriteNbyte(u8 addr, u8 *p, u8 number);
void ReadNbyte( u8 addr, u8 *p, u8 number);
void delay_ms(u8 ms);
/**********************************************/
void main(void)
{
u8 i;
u8 tmp[8];
P_SW2 |= 0x80; //扩展寄存器(XFR)访问使能
P0M1 = 0x30; P0M0 = 0x30; //设置P0.4、P0.5为漏极开路(实验箱加了上拉电阻到3.3V)
P1M1 = 0x30; P1M0 = 0x30; //设置P1.4、P1.5为漏极开路(实验箱加了上拉电阻到3.3V)
P2M1 = 0x3c; P2M0 = 0x3c; //设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)
P3M1 = 0x50; P3M0 = 0x50; //设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
P4M1 = 0x3c; P4M0 = 0x3c; //设置P4.2~P4.5为漏极开路(实验箱加了上拉电阻到3.3V)
P5M1 = 0x0c; P5M0 = 0x0c; //设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)
P6M1 = 0xff; P6M0 = 0xff; //设置为漏极开路(实验箱加了上拉电阻到3.3V)
P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口
display_index = 0;
for(i=0; i<8; i++) LED8 = 0x10; //上电消隐
AUXR = 0x80; //Timer0 set as 1T, 16 bits timer auto-reload,
TH0 = (u8)(Timer0_Reload / 256);
TL0 = (u8)(Timer0_Reload % 256);
ET0 = 1; //Timer0 interrupt enable
TR0 = 1; //Tiner0 run
P_SW2 |= 0x10; //I2C选择P2.4,P2.5
I2CCFG = 0xe0; //使能I2C主机模式
I2CMSST = 0x00;
EA = 1; //打开总中断
ReadNbyte(0, tmp, 8);
for(i=0; i<8; i++) LED8 = tmp & 0x0f;
for(i=0; i<8; i++)
{
tmp += 1;
}
WriteNbyte(0, tmp, 8);
delay_ms(250);
delay_ms(250);
ReadNbyte(0, tmp, 8);
for(i=0; i<8; i++) LED8 = tmp & 0x0f;
while(1);
}
/********************** 显示扫描函数 ************************/
void DisplayScan(void)
{
P7 = ~T_COM[7-display_index];
P6 = ~t_display[LED8[display_index]];
if(++display_index >= 8) display_index = 0; //8位结束回0
}
//========================================================================
// 函数: void delay_ms(u8 ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2021-3-9
// 备注:
//========================================================================
void delay_ms(u8 ms)
{
u16 i;
do{
i = MAIN_Fosc / 10000;
while(--i); //10T per loop
}while(--ms);
}
/********************** Timer0 1ms中断函数 ************************/
void timer0 (void) interrupt 1
{
DisplayScan(); //1ms扫描显示一位
B_1ms = 1; //1ms标志
}
void Wait()
{
while (!(I2CMSST & 0x40));
I2CMSST &= ~0x40;
}
void Start()
{
I2CMSCR = 0x01; //发送START命令
Wait();
}
void SendData(char dat)
{
I2CTXD = dat; //写数据到数据缓冲区
I2CMSCR = 0x02; //发送SEND命令
Wait();
}
void RecvACK()
{
I2CMSCR = 0x03; //发送读ACK命令
Wait();
}
char RecvData()
{
I2CMSCR = 0x04; //发送RECV命令
Wait();
return I2CRXD;
}
void SendACK()
{
I2CMSST = 0x00; //设置ACK信号
I2CMSCR = 0x05; //发送ACK命令
Wait();
}
void SendNAK()
{
I2CMSST = 0x01; //设置NAK信号
I2CMSCR = 0x05; //发送ACK命令
Wait();
}
void Stop()
{
I2CMSCR = 0x06; //发送STOP命令
Wait();
}
void WriteNbyte(u8 addr, u8 *p, u8 number) /* WordAddress,First Data Address,Byte lenth */
{
Start(); //发送起始命令
SendData(SLAW); //发送设备地址+写命令
RecvACK();
SendData(addr); //发送存储地址
RecvACK();
do
{
SendData(*p++);
RecvACK();
}
while(--number);
Stop(); //发送停止命令
}
void ReadNbyte(u8 addr, u8 *p, u8 number) /* WordAddress,First Data Address,Byte lenth */
{
Start(); //发送起始命令
SendData(SLAW); //发送设备地址+写命令
RecvACK();
SendData(addr); //发送存储地址
RecvACK();
Start(); //发送起始命令
SendData(SLAR); //发送设备地址+读命令
RecvACK();
do
{
*p = RecvData();
p++;
if(number != 1) SendACK(); //send ACK
}
while(--number);
SendNAK(); //send no ACK
Stop(); //发送停止命令
}
/****************************/
|
|
