8H/8G 的I2C还需要外部上拉电阻吗？

神***

21cns*** 发表于 2024-2-13 14:01
我的测试结果也是这样的，能提升最大传输速率。

I2C 肯定是 【开漏 + 打开上拉电阻/这样拉高的速度可以快些】

神***

I2C,  只用 准双向口/弱上拉-这个弱上拉电阻温漂大/制造误差也大，那是无穷的隐患
===必须打开内部额外的上拉电阻或外部接传统的上拉电阻

Alls***

void iic_master_init()
{
    P3M0 |= 0x0c; P3M1 |= 0x0c;           //开漏输出:P3_2和P3_3
    P3PU |= 0x0c;                         //使能P3_2和P3_3的上拉电阻
    P_SW2 &= ~ 0x30;                                  //I2C: I2CSCL(P3.2), I2CSDA(P3.3)
    I2CCFG = 0xe0;                        //使能IIC主机模式
    I2CMSST = 0x00;                       //IIC主机状态寄存器清零
    EA = 1;
}
复制代码

设置了开漏输出加内部上拉电阻，但两个引脚在空闲状态下的电压是0.12V，这显然有问题啊。实际运行代码，发送START信号时，I2CMSST始终也不置中断位。

神***

神***

神***

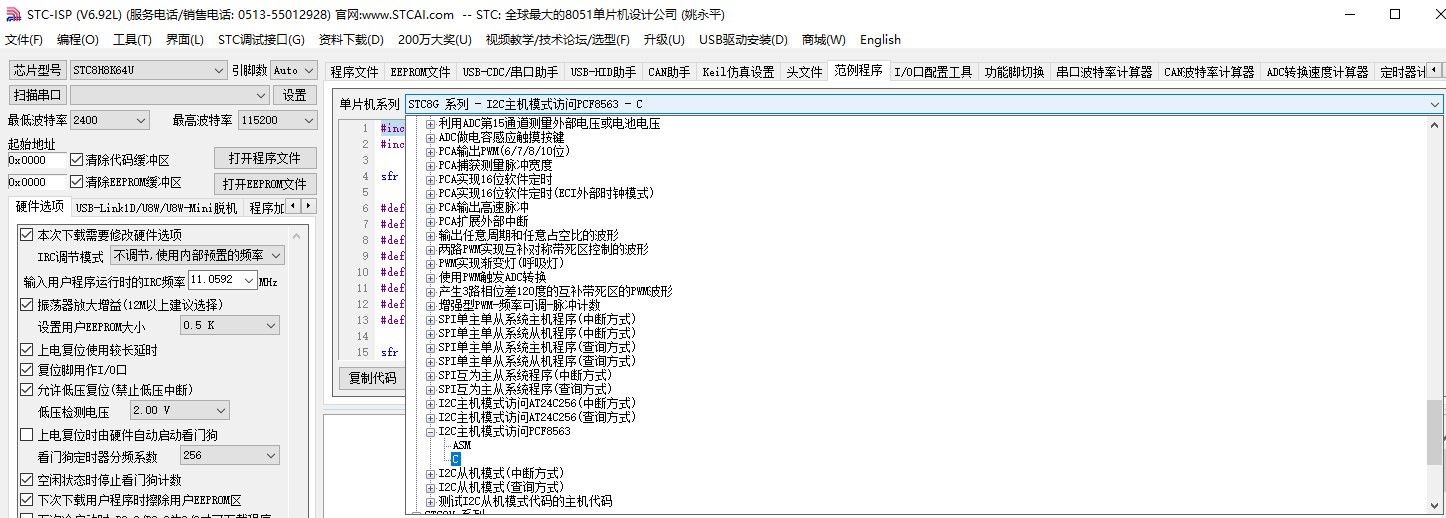

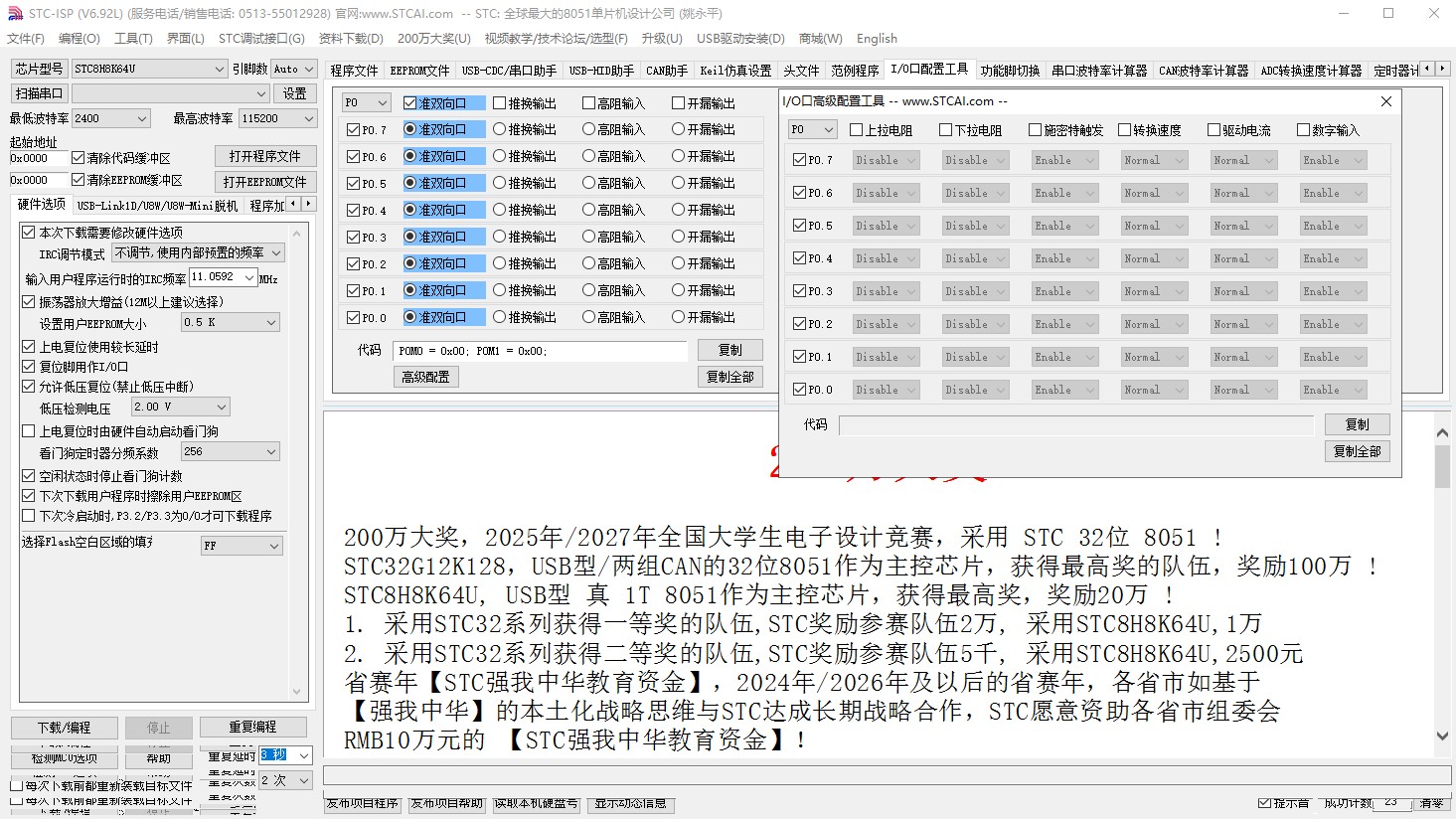

结合这些，自己修改下

Alls***

我用的芯片是STC8G1K08A-8PIN，I2C的引脚是P3_2和P3_3，代码是用STC-ISP工具生成的。

神***

这不一样



这不一样

神***

STC8G1K08A-36I-SOP8， 有点特殊

神***
