STC8H1K08 pwm功能正常，程序烧写到STC8H1K17T ，pwm不工作，其他外设工作

梁***

lonny*** 发表于 2024-1-3 15:09
烧写进去也测不到波形

不会吧？我特意测试过的，示波器观察输出的8个PWM都正常，才发给你的。

梁***

神*** 发表于 2024-1-3 15:32
PWM口，对外输出，先设置成 推挽输出

STC8H的高级PWM是固定推挽输出的，与IO设置无关。

lonny***

lonny*** 发表于 2024-1-3 15:09
烧写进去也测不到波形

是不是这个stc8h1k17t 刚推出来不稳定。因为我之前用的是STC8H1K08 不带T的，做过小批量的 都没有问题，而且现在测试也没有问题。然后因为想adc精度高一些，换成STC8H1K17T，看手册是pintopin的（3脚和4脚有区别，但我3脚和4脚都是悬空的没使用它），12位adc精度，pwm不工作，其他外设都能正常工作 。

乘风***

lonny*** 发表于 2024-1-3 16:18
是不是这个stc8h1k17t 刚推出来不稳定。因为我之前用的是STC8H1K08 不带T的，做过小批量的 都没有问题， ...

直接烧录7楼梁工发的例程包里面的Hex文件到芯片里，用示波器测量指定脚位信号。
如果外部有焊接元器件的话，建议先将外围器件断开后测试。
此外需要避免虚焊/短路等情况，确保电源电压稳定。

lzz***

stc8h1k17t  20脚的带触摸     我刚完成测试   主要使用RTC， PWM ，SPI  外设       结果是都正常    就是没搞定低功耗   没有UA级别的电流表
PWM 使用的STC8H例程    PWM1单路互补输出正常

lonny***

lzz*** 发表于 2024-1-3 18:28
stc8h1k17t  20脚的带触摸     我刚完成测试   主要使用RTC， PWM ，SPI  外设       结果是都正常    就是 ...

你用的官方库吗

lonny***

乘风*** 发表于 2024-1-3 16:49
直接烧录7楼梁工发的例程包里面的Hex文件到芯片里，用示波器测量指定脚位信号。
如果外部有焊接元器件的 ...

确实是没有波形，我用的是STC8H1K17T  SOP16封装的 ，PWM6(第五脚P5.4) .程序用的是02A-PWMB-4个单端PWM输出
        PWMB_CCMR2  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMB_CCR2   = 800;                // 比较值, 控制占空比(高电平时钟数)
        PWMB_CCER1 |= 0x10;                // 开启比较输出, 高电平有效
        PWMB_PS    |= (1<<2);        // 0:选择P2.1, 1:选择P5.4, 2:选择P0.1, 3:选择P7.5,
        PWMB_ENO   |= 0x04;                // IO输出允许,  bit6: ENO8P, bit4: ENO7P,  bit2: ENO6P,  bit0: ENO5P

神***

梁*** 发表于 2024-1-3 16:15
STC8H的高级PWM是固定推挽输出的，与IO设置无关。

我是要求 PWM / SPI / I2C 不得改变强制改变 I/O 的工作模式的
===从哪颗开始，我记不清了，但是是强制要求

===所以用户要自己初始化 I/O 口的工作模式

梁***

神*** 发表于 2024-1-3 20:19
我是要求 PWM / SPI / I2C 不得改变强制改变 I/O 的工作模式的
===从哪颗开始，我记不清了，但是是强制要 ...

按理是要求用户自己设置的IO模式，但是高级PWM实际是固定的推挽输出，与IO模式设置无关。

神***

STC8H1K08-36I-SOP16 和
STC8H1K08T-33I-SOP16 的管脚肯定是不完全兼容的

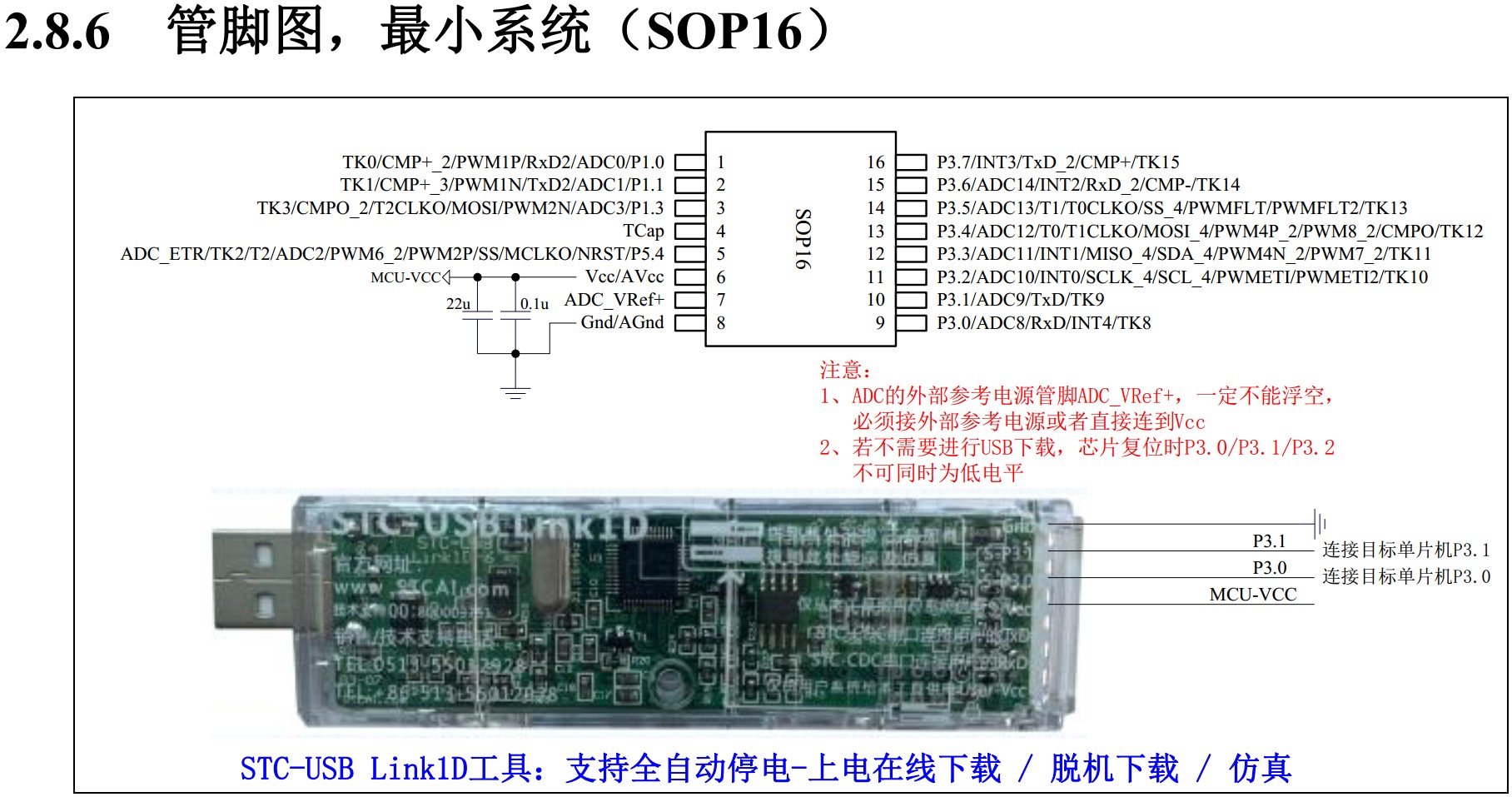

STC8H1K08-36I-SOP16 的管脚图

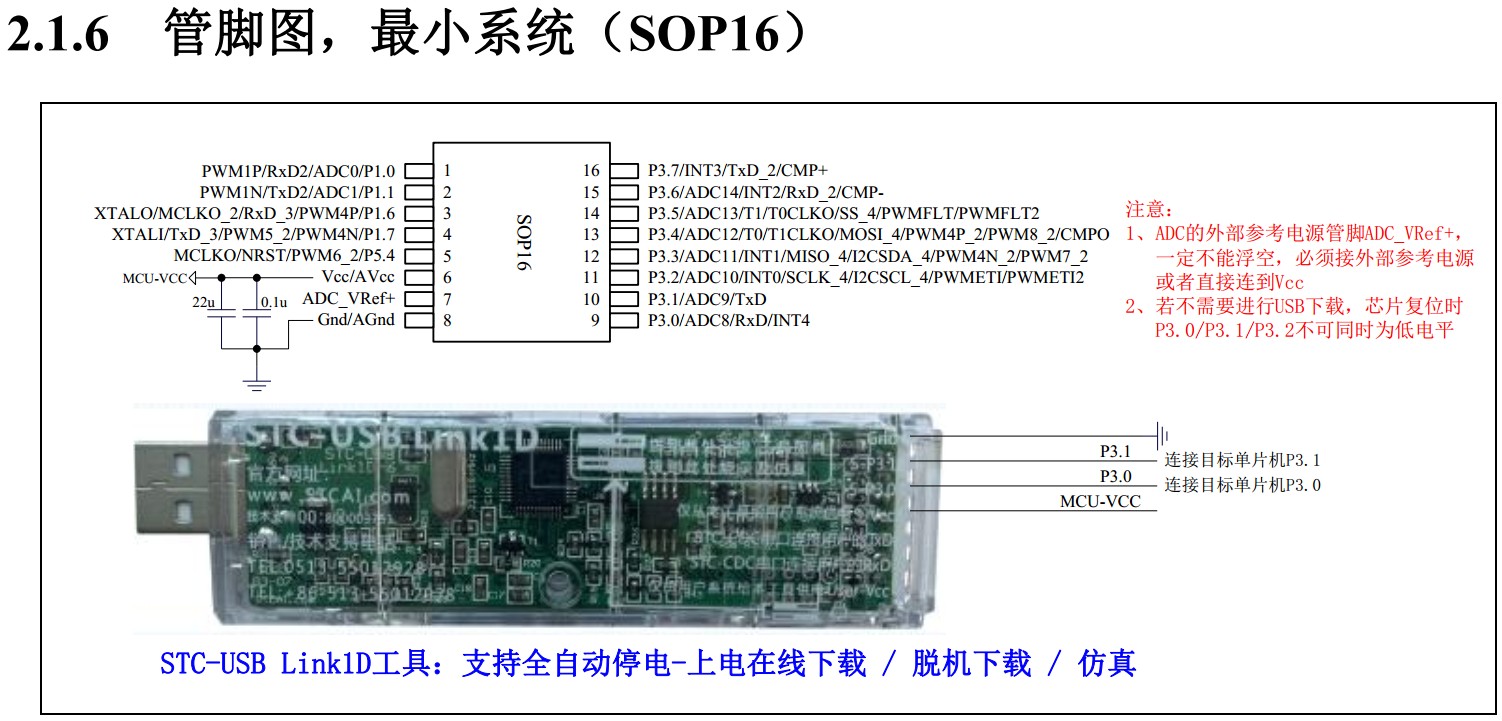

STC8H1K08T-33I-SOP16 的管脚图
