STC8H1K08 pwm功能正常，程序烧写到STC8H1K17T ，pwm不工作，其他外设工作

lonny***

STC8H1K08 pwm功能正常，程序烧写到STC8H1K17T，pwm不工作，其他外设能够正常工作。

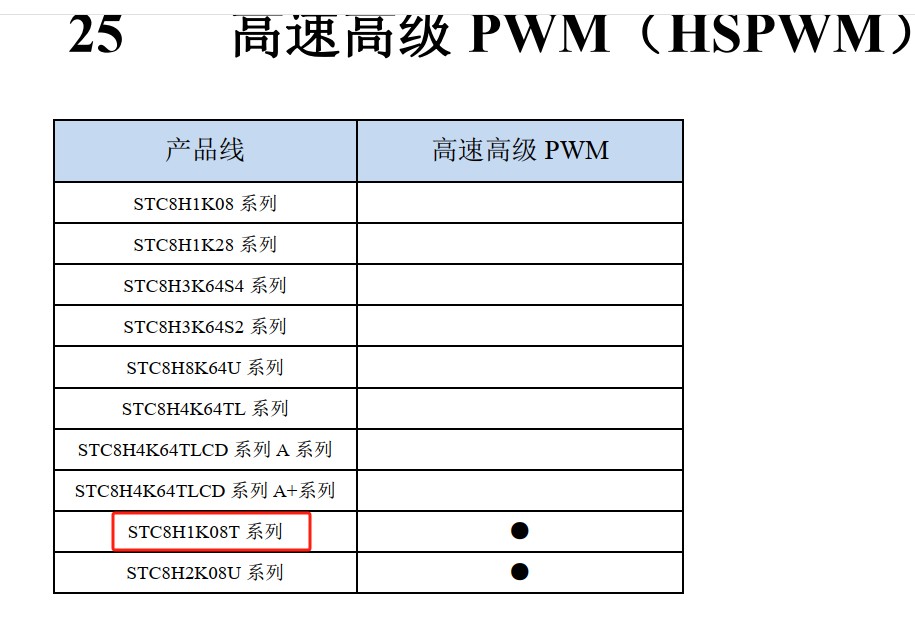

不知道什么原因了，然后看手册，带T的有高速高级pwm，是不是这里要配置什么寄存器才行

我是使用内部24MHZ，然后分频24，相当于是单片机运行在1Mhz频率下。 不知道是不是带T的高速pwm主频不能太低还是咋的

神***

STC8H1K08-36I-SOP16 和
STC8H1K08T-33I-SOP16 的管脚肯定是不完全兼容的

STC8H1K08-36I-SOP16 的管脚图


STC8H1K08T-33I-SOP16 的管脚图

神***

STC8H1K08-36I-TSSOP20 和
STC8H1K08T-33I-TSSOP20 的管脚肯定是不完全兼容的

STC8H1K08-36I-TSSOP20 管脚图


STC8H1K08T-33I-TSSOP20 管脚图

神***

普通 PWM的用法 是一样的，要初始化 I/O的工作模式，否则是 高阻输入，无输出

lonny***

void STC8H1K16_pwm2_init(unsigned char PWM_CH,unsigned long int freq)

                       // unsigned long int duty)
{
                unsigned int match_temp = 0;
                unsigned int period_temp = 0;
                unsigned int freq_div = 0;

                P_SW2 |= 0x80;
                freq_div = (sys_clk / freq) >> 15;                                                                //分频
                period_temp = sys_clk / freq / (freq_div + 1);

                PWM2_ENO |= (1 << ((2 * ((PWM_CH >> 4) - 4))));                                        //使能输出
                PWM2_PS |= ((PWM_CH & 0x03) << ((2 * ((PWM_CH >> 4) - 4))));                //输出脚选择

                // 配置通道输出使能和极性
                (*(unsigned char volatile xdata*)(PWM2_CCER1_ADDR + (((PWM_CH >> 4) - 4) >> 1))) |= (1 << (((PWM_CH >> 4) & 0x01) * 4));

                //通道模式配置
                (*(unsigned char volatile xdata*)(PWM2_CCMR1_ADDR + ((PWM_CH >> 4) - 4))) |= 0x06 << 4;        //
                (*(unsigned char volatile xdata*)(PWM2_CCMR1_ADDR + ((PWM_CH >> 4) - 4))) |= 1 << 3;                //PWM模式2

                //设置周期时间（高字节先写入）
                //PWM2_ARR = (uint16)period_temp;
                PWM2_ARRH = period_temp >> 8;
                PWM2_ARRL = period_temp;
                //PWM2_ARR=2000;

                //PWM预分频（高字节先写入）
                PWM2_PSCRH = freq_div >> 8;
                PWM2_PSCRL = freq_div;

                //设置占空比（高字节先写入）
                (*(unsigned char volatile xdata*)(PWM2_CCR1_ADDR + 2 * ((PWM_CH >> 4) - 4))) = match_temp >> 8;
                (*(unsigned char volatile xdata*)(PWM2_CCR1_ADDR + 2 * ((PWM_CH >> 4) - 4) + 1)) = match_temp;

                PWM2_BKR = 0x80;         //使能主输出
                PWM2_CR1 = 0x01;        //PWM开始计时

}

void STC8H1K16_pwm2_set_duty(unsigned char PWM_CH,
                            unsigned int duty)
{
    unsigned int match_temp;
    match_temp = PWM2_ARRH;
        match_temp = match_temp << 8;
        match_temp = match_temp + PWM2_ARRL;
        match_temp = match_temp * ((float)duty / PWM_DUTY_MAX);                                //占空比
        (*(unsigned char volatile xdata*)(PWM2_CCR1_ADDR + 2 * ((PWM_CH >> 4) - 4))) = match_temp >> 8;
        (*(unsigned char volatile xdata*)(PWM2_CCR1_ADDR + 2 * ((PWM_CH >> 4) - 4) + 1)) = match_temp;
}

lonny***

神*** 发表于 2024-1-3 11:37
普通 PWM 是一样的

现在就不知道啥原因了   pwm在1k08上能工作 在1k17T上不工作，按照你们的经验，是不需要改什么配置吗

lonny***

神*** 发表于 2024-1-3 11:37
普通 PWM 是一样的

如果1k17T是使用普通pwm，需要单独配置什么寄存器吗

神***

不需要

梁***

所有STC8H的高级PWM操作都是一样的，兼容的，小差别是有P1.2口的从P1.2口输出，没有P1.2的从P5.4输出。
重新下载测试了STC8H1K08T的PWM，没有任何问题。
请下载下面的附件，解压缩后，直接下载“01A-PWMA-4对互补PWM输出P1口”里的HEX文件测试，4路PWM从P1.0 P1.1 P5.4 P1.3 P1.4 P1.5 P1.6 P1.7输出，示波器可以观察到波形。

lonny***

神*** 发表于 2024-1-3 12:59
不需要

那是什么原因呢 程序一样  硬件一样 只换了个单片机型号  1K17T有很多版本吗

lonny***

梁*** 发表于 2024-1-3 13:36
所有STC8H的高级PWM操作都是一样的，兼容的，小差别是有P1.2口的从P1.2口输出，没有P1.2的从P5.4输出。
重 ...

烧写进去也测不到波形

神***

PWM口，对外输出，先设置成 推挽输出
