【已送实验箱】LED点灯学习

171412*** · 发表于 2024-1-4 13:03:27

第9集    数码管静态使用

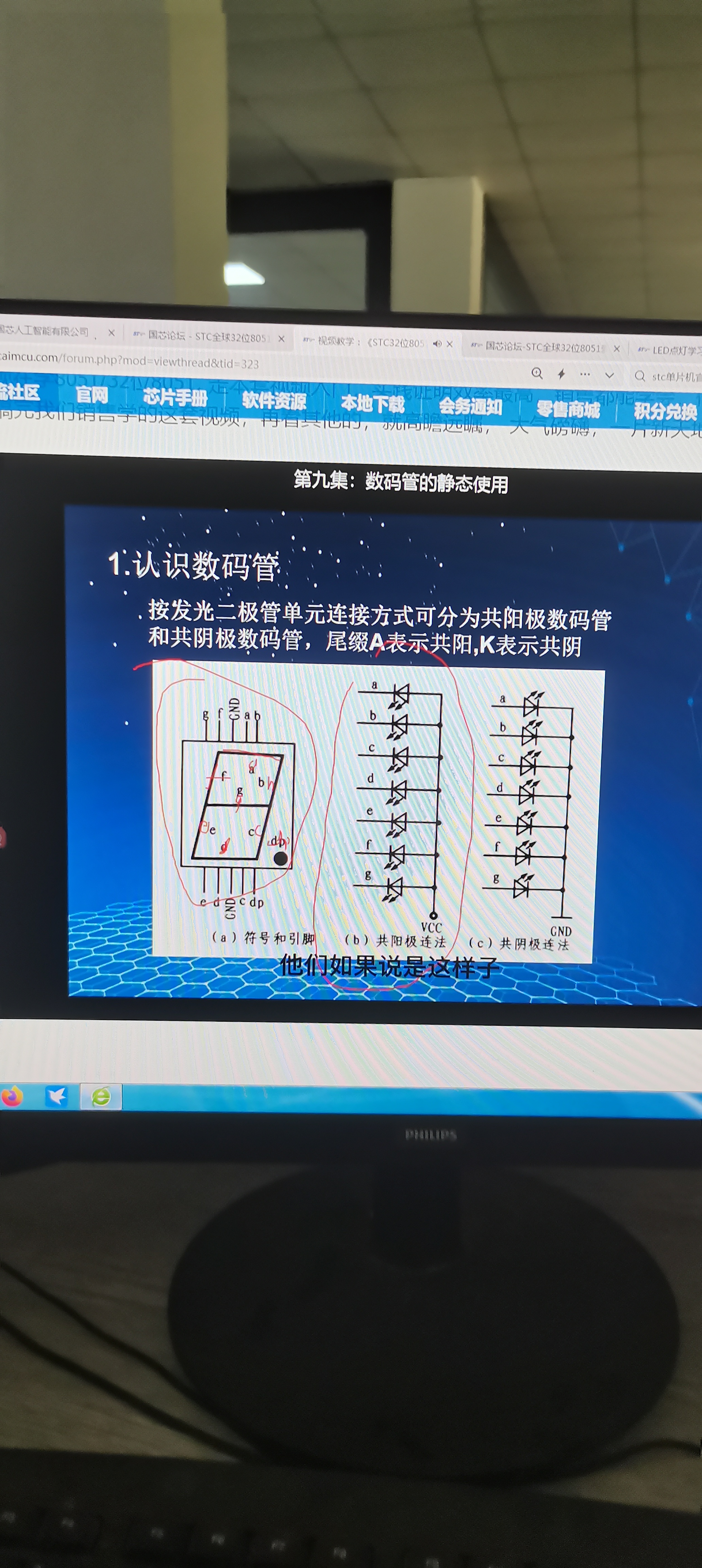

1、按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管，尾缀A表示共阳，K表示共阴。

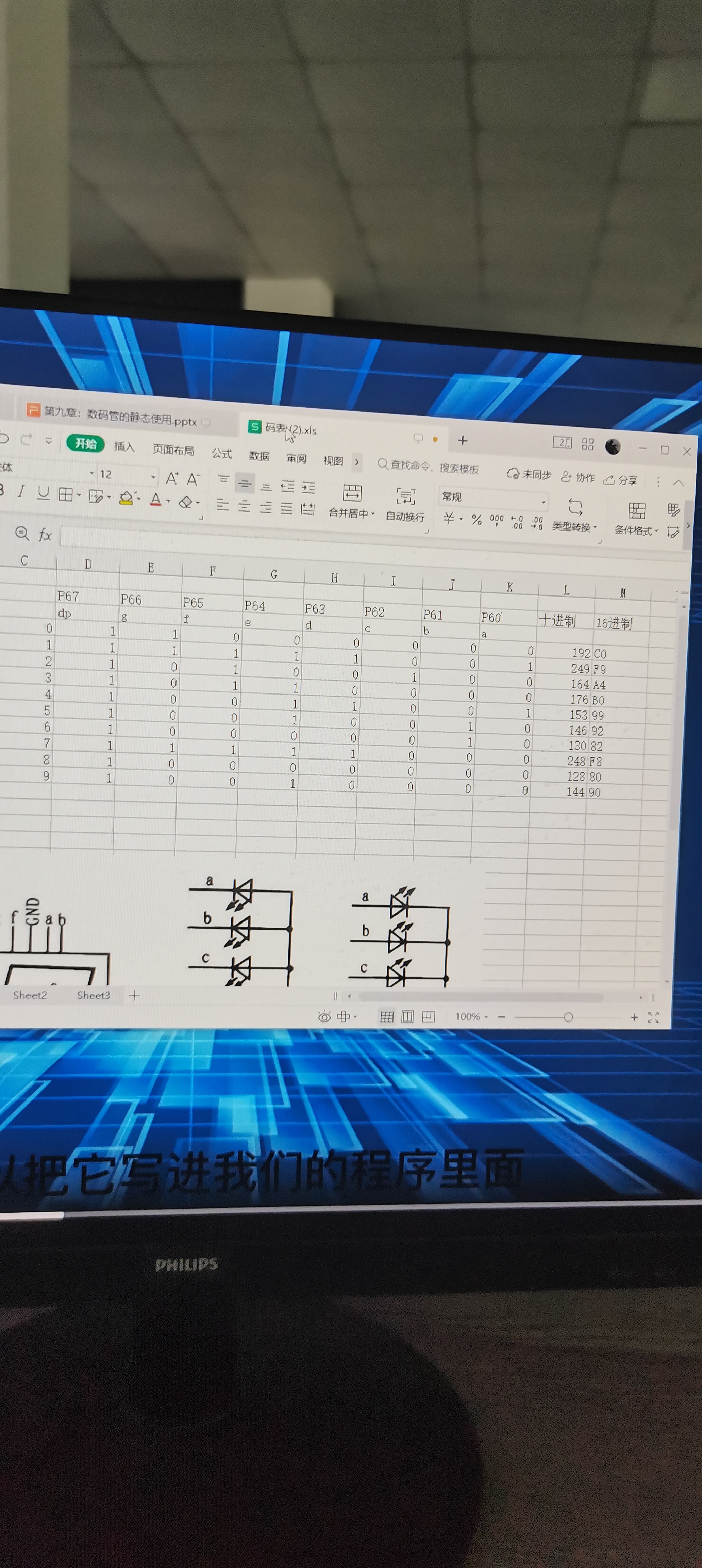

2、讲解了数码管控制原理

3、数码静态使用部分程序(按键加减，数码管显示相应的数)
u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
void main()
{
u8 num;
sys_int();
usb_init();
EA=1;
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
      P70=0  //开启一个数码管
      P6=SEG_Tab[num];
      if (KEY1==0) //KEY1按下是按键加数
      {
            delay_ms(10);
            if (KEY1==0)
            {
               while(KEY1==0);
               if(num<9)
               {
                  num++;
               }
               }
      }

      if (KEY2==0) //KEY2按键按下减数
      {
            delay_ms(10);
            if (KEY2==0)
            {
               while(KEY2==0);
               if(num>0)
               {
                  num--;
               }
               }
      }
   }
}

}

171412*** · 发表于 2024-1-4 13:03:27

第9集    数码管静态使用

1、按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管，尾缀A表示共阳，K表示共阴。

2、讲解了数码管控制原理

3、数码静态使用部分程序(按键加减，数码管显示相应的数)
u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
void main()
{
u8 num;
sys_int();
usb_init();
EA=1;
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
      P70=0  //开启一个数码管
      P6=SEG_Tab[num];
      if (KEY1==0) //KEY1按下是按键加数
      {
            delay_ms(10);
            if (KEY1==0)
            {
               while(KEY1==0);
               if(num<9)
               {
                  num++;
               }
               }
      }

      if (KEY2==0) //KEY2按键按下减数
      {
            delay_ms(10);
            if (KEY2==0)
            {
               while(KEY2==0);
               if(num>0)
               {
                  num--;
               }
               }
      }
   }
}

}

171412*** · 发表于 2024-1-4 13:03:27

第9集数码管静态使用

1、按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管，尾缀A表示共阳，K表示共阴。

2、讲解了数码管控制原理

3、数码静态使用部分程序(按键加减，数码管显示相应的数)
u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
void main()
{
u8 num;
sys_int();
usb_init();
EA=1;
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
      P70=0  //开启一个数码管
      P6=SEG_Tab[num];
      if (KEY1==0) //KEY1按下是按键加数
      {
            delay_ms(10);
            if (KEY1==0)
            {
               while(KEY1==0);
               if(num<9)
               {
                  num++;
               }
               }
      }

      if (KEY2==0) //KEY2按键按下减数
      {
            delay_ms(10);
            if (KEY2==0)
            {
               while(KEY2==0);
               if(num>0)
               {
                  num--;
               }
               }
      }
   }
}

}

171412*** · 发表于 2024-1-5 08:00:52

第10集  数码管动态显示

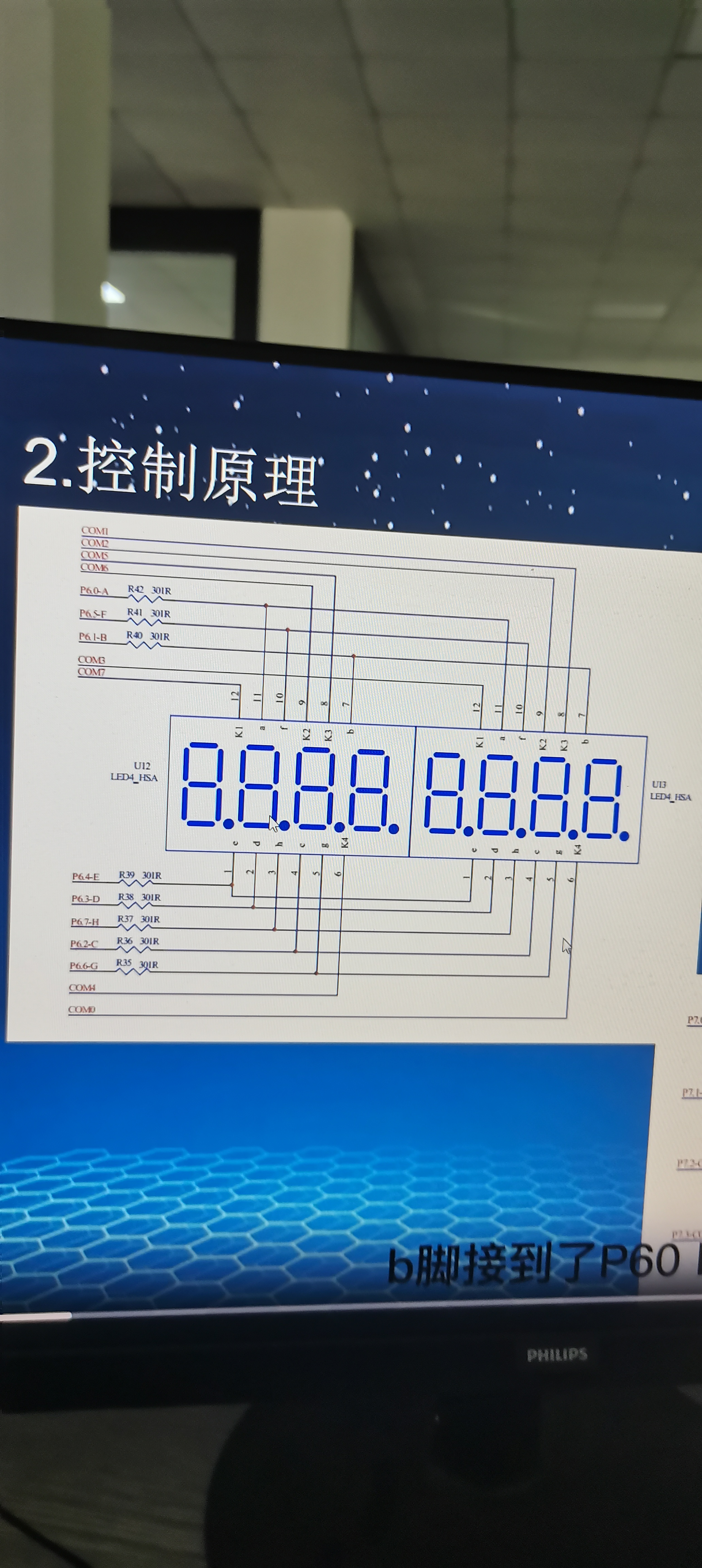

1、讲了8位数码管控制原理。写程序时注意要点，数码管刷新8位需要时间不大于20ms,因为人眼的视觉不容易分辨出50HZ以上的动态刷新。
2、在第9集基础上新增调用数组选择位码

数码管从第一位显示1至第8位显示8的动态刷新部分程序
u8 num;

u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码

void main()
{
u8 num;
sys_int();
usb_init();
EA=1;
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
      P70=COM_Tab[num];
      P6=SEG_Tab[num+1];
      delay_ms(1);
      num++;
      if(num>7)
         num=0;

   }
}

简易10秒免单计数器

171412*** · 发表于 2024-1-5 08:43:17

第10集  数码管动态显示

1、讲了8位数码管控制原理。写程序时注意要点，数码管刷新8位需要时间不大于20ms,因为人眼的视觉不容易分辨出50HZ以上的动态刷新。
2、在第9集基础上新增调用数组选择位码

数码管从第一位显示1至第8位显示8的动态刷新部分程序
u8 num;u8 num;

u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码

void main()
{
sys_int();
usb_init();
EA=1;
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
      P70=COM_Tab[num];
      P6=SEG_Tab[num+1];
      delay_ms(1);
      num++;
      if(num>7)
         num=0;

   }
}

简易10秒免单计数器

u8 num;u8 num;

u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码
u8 Show_Tab[8]={ 0,0,0,0,0,0,0,0 };
u32 TimCount=0;//计数单位1ms
bit RUN_State=0;//K
void main()
{
sys_int();
usb_init();
EA=1;
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }

         Show_Tab[0]=1; //选择1
         Show_Tab[1]=10; //选择0.
         Show_Tab[2]=0; //选择0
         Show_Tab[3]=0;//选择0

      P70=COM_Tab[num];
      P6=SEG_Tab[Show_Tab[num]];
      delay_ms(1);
      if( RUN_State ==1 )
      {
         TimCount++;
         Show_Tab[4]=TimCount/10000%10;
         Show_Tab[5]=TimCount/1000%10+10;//x显示小数点和千位
         Show_Tab[6]=TimCount/100%10;//取百位
         Show_Tab[7]=TimCount/10%10;//取十位

}

      num++;
      if(num>7)
         num=0;

      if(KEY1==0)
      {
         delay_ms(10);
         if(KEY1==0)
         {
            BEEP=0;
               delay_ms(10);
               BEEP=0;
               while（kEY1==0)
               {
                  P70=COM_Tab[num];
                  P6=SEG_Tab[Show_Tab[num]];
                  delay_ms(1);
                  num++;
                  if(num>7)
                  num=0;
               }
               if（ RUN_State ==0）
               TimCount=0;

               RUN_State  = ! RUN_State;

               }

      }

   }
}

小涵*** · 发表于 2024-1-5 09:24:03

又见点灯

171412*** · 发表于 2024-1-6 09:50:23

第十一集  定时器的使用

1、定时器是定时器和计数器的统称。
1.1、设置为定时器时，可实现硬件计时，或使程序每隔一固定时间完成一项操作。
1.2、设置为计数器时候能够对脉冲进行计数。
1.3、替代长时间的delay，提高CPU的运行效率和处理速度，能及时响应某个事件。
2、stc32G单片机定时器使用原理
2.1先设置功能为定时器/计数器（本质都是加法计数器）

STC32G系列单片机内部设置了5个24位定时器／计数器（8位预分频＋16位计数）。5个16位定时TO、TI、T2、T3和T4都具有计数方式和定时方式两种工作方式。

对定时器／计数器TO和TI，用它们在特殊功能寄存器TMOD中相对应的控制位C/T来选择TO或T1为定时器还是计数器。对定时器／计数器T2，用特殊功能寄存器AUXR中的控制位T2 C/T来选择T2为定时器还是计数器。对定时器／计数器T3，用特殊功能寄存器T4T3M中的控制位T3_C/T来选择T3为定时器还是计数器。对定时器／计数器T4，用特殊功能寄存器T4T3M中的控制位T4_C/T来选择T4为定时器还是计数器。定时器／计数器的核心部件是一个加法计数器，其本质是对脉冲进行计数。
只是计数脉冲来源不同：如果计数脉冲来自系统
时钟，则为定时方式，此时定时器／计数器每12个时钟或者每1个时钟得到一个计数脉冲，计数值加1:如果计数脉冲来自单片机外部引脚，则为计数方式，每来一个脉冲加1。
  2.2、如果在定时器模式，设置不分频或者12分频
   当定时器／计数器TO、T1及T2工作在定时模式时，特殊功能寄存器 AUXR中的T0x12、T1x12和T2x12 分别决定是系统时钟／12还是系统时钟／1（不分频）后让TO、TI和T2进行计数。当定时器／计数器 T3和T4 工作在定时模式时，特殊功能寄存器T4T3M中的T3x12和T4x12分别决定是系统时钟／12还是系统时钟／1（不分频）后让T3和T4进行计数。当定时器／计数器工作在计数模式时，对外部脉冲计数不分频。
定时方式◇此时定时器／计数器每12个时钟或者每1个时钟得到一个计数脉冲，计数值加1:

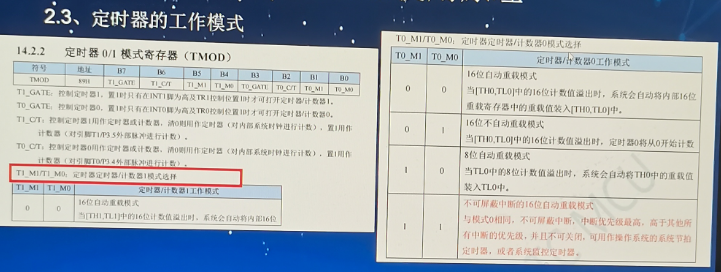

2.3定时器的工作模式
操作特殊功能寄存器TMOD位

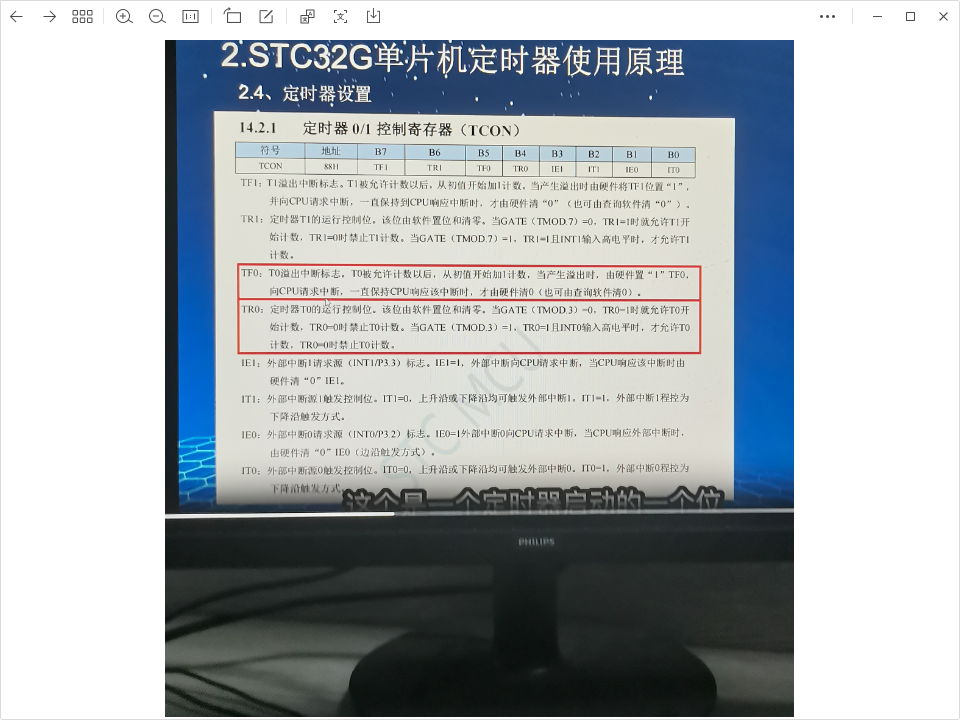

2.4定时器设置
定时器0/1控制寄存器（TCON）

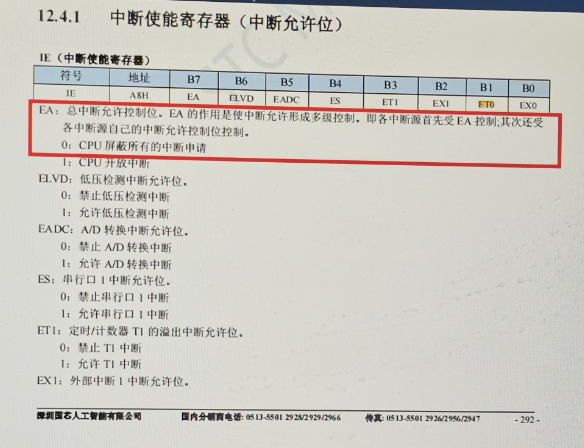

2.5中断使能寄存器IE（中断允许位）

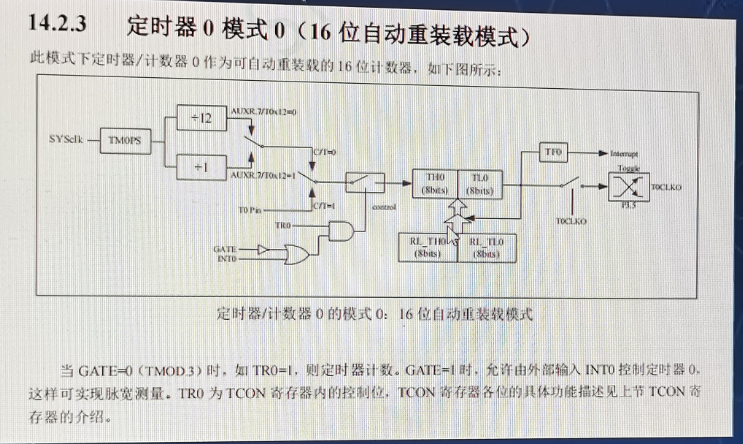

2.6定时器0模式0（16位自动重装载模式）

[TH0,TL0]=65536-(Sysclk(hz)*定时时间（s))/T*(TM0PS+1)
2.7定时器程序举例应用
  简易10秒免单采用定时方式计数器部分程序

u8 num;u8 num;

u8 SEG_Tab[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码
u8 Show_Tab[8]={ 0,0,0,0,0,0,0,0 };
u32 TimCount=0;//计数单位1ms
bit RUN_State=0;//K
void SEG_Fre (void)
{
P70=COM_Tab[num];
P6=SEG_Tab[Show_Tab[num]];
  num++;
  if(num>7)
  num=0;
}

void main()
{
sys_int();
usb_init();
TMOD=0X00;  //设置定时器0为16位自动重装模式
TL0=0X30;    //计算出的24Mhz时钟下的1ms的定时时间初值
TH0=0XF8;
TR0 = 1;       //启动定时器
ET0 = 1;       //使能定时器中断
EA = 1;       //cpu开放中断，打开总中断
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }

         Show_Tab[0]=1; //选择1
         Show_Tab[1]=10; //选择0.
         Show_Tab[2]=0; //选择0
         Show_Tab[3]=0;//选择0
         SEG_Fre () ;//数码管刷新

      if(KEY1==0)
      {
         delay_ms(10);
         if(KEY1==0)
         {
            BEEP=0;
               delay_ms(10);
               BEEP=0;
               while（kEY1==0)；
            if（ RUN_State ==0）
               TimCount=0;
               RUN_State  = ! RUN_State;

               }
      }
   }
}

void Timer_Isr() interrupt  1    //1ms执行1次
{
  SEG_Fre () ;
  if( RUN_State ==1 )
      {
         TimCount++;
         Show_Tab[4]=TimCount/10000%10;
         Show_Tab[5]=TimCount/1000%10+10;//x显示小数点和千位
         Show_Tab[6]=TimCount/100%10;//取百位
         Show_Tab[7]=TimCount/10%10;//取十位

         }

}

171412*** · 发表于 2024-1-6 15:21:10

第12集  计数器的应用

1、计数器的用途
如电机测速、按键检查、流量计频率等
2、计数器的配置

计数器设置
T1_C/T=1;//计数模式
T1_GATE=0;

举例

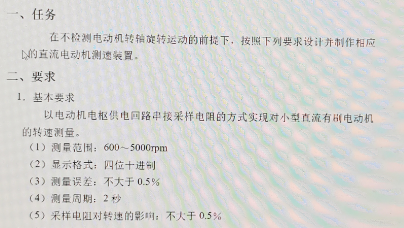

电机测试部分程序

2.7定时器程序举例应用
#define  MAIN_Fosc 24000000UL  //定义主时钟
char *USER_DEVICEDESC =NULL;
char  *USER_PRODUCTDESC =NULL;
char  *USER_STCISPCMD =" @STCISR# ";

u8 SEG_Tab[21]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90，0x40,0x79,0x24,0x30,0x19,0x12,0x78,0x00,0x10,0xff};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码
u8 Show_Tab[8]={ 20,20,20,20,0,0,0,0 };
u32 TimCount=0;//计数单位1ms

u16 Count_T1 =0;
u8 num =0;
bit RUN_State=0;//K
void  sys_init();
void  delay_ms(u16 ms);

void SEG_Fre (void)
{
P70=COM_Tab[num];
P6=SEG_Tab[Show_Tab[num]];
  num++;
  if(num>7)
  num=0;
}
void Timer0_Init(void )//1毫秒@24.000MHZ
{
  AUXR & = 0X7F;
  TMOD & = 0XF0;
  TL0= 0X30;
  TH0 = 0XF8;
  TF0 = 0;
  TR0 = 1;
  ET0 = 1;
}

void main()
{
sys_int();
usb_init();
TMOD=0X40;  //设置定时器1为16位自动重装模式
TL1=0X00;    //计算出的24Mhz时钟下的1ms的定时时间初值
TH1=0X00;
TF1 = 0;
TR1 = 1;       //启动定时器
ET1 = 1;       //使能定时器中断
P3PU = 0X20; //打开内部上拉电阻
Timer0_Init();
P40 = 0;  //LED的电源控制三级管打开
EA = 1;       //cpu开放中断，打开总中断
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
   }
  }
void Timer1_Isr() interrupt  3
｛
P60 = !P60;  //LED取反
｝

void Timer0_Isr() interrupt  1    //1ms执行1次
{
TimCount++;
   if( TimCount>=2000)
   {
         TimCount = 0;
         Count_t1 = (TH1X256)+TL1;
            TH1=0;
            TL1=0;
         Show_Tab[4]=TimCount/1000%10;
         Show_Tab[5]=TimCount/100%10+10;
         Show_Tab[6]=TimCount/10%10;//取十位
         Show_Tab[7]=TimCount/1%10;//取个位
      }
         SEG_Fre () ;
}

171412*** · 发表于 2024-1-6 15:21:10

第12集计数器的应用

1、计数器的用途
如电机测速、按键检查、流量计频率等

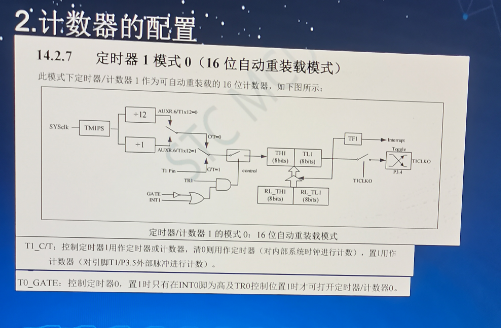

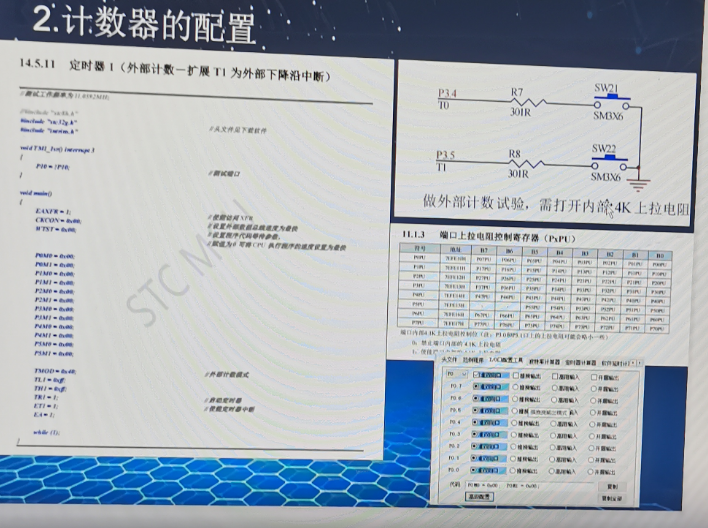

2、计数器的配置

计数器设置
T1_C/T=1;//计数模式
T1_GATE=0;

举例

电机测试部分程序

2.7定时器程序举例应用
#define  MAIN_Fosc 24000000UL  //定义主时钟
char *USER_DEVICEDESC =NULL;
char  *USER_PRODUCTDESC =NULL;
char  *USER_STCISPCMD =" @STCISR# ";

u8 SEG_Tab[21]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90，0x40,0x79,0x24,0x30,0x19,0x12,0x78,0x00,0x10,0xff};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码
u8 Show_Tab[8]={ 20,20,20,20,0,0,0,0 };
u32 TimCount=0;//计数单位1ms

u16 Count_T1 =0;
u8 num =0;
bit RUN_State=0;//K
void  sys_init();
void  delay_ms(u16 ms);

void SEG_Fre (void)
{
P70=COM_Tab[num];
P6=SEG_Tab[Show_Tab[num]];
  num++;
  if(num>7)
  num=0;
}
void Timer0_Init(void )//1毫秒@24.000MHZ
{
  AUXR & = 0X7F;
  TMOD & = 0XF0;
  TL0= 0X30;
  TH0 = 0XF8;
  TF0 = 0;
  TR0 = 1;
  ET0 = 1;
}

void main()
{
sys_int();
usb_init();
TMOD=0X40;  //设置定时器1为16位自动重装模式
TL1=0X00;    //计算出的24Mhz时钟下的1ms的定时时间初值
TH1=0X00;
TF1 = 0;
TR1 = 1;       //启动定时器
ET1 = 1;       //使能定时器中断
P3PU = 0X20; //打开内部上拉电阻
Timer0_Init();
P40 = 0;  //LED的电源控制三级管打开
EA = 1;       //cpu开放中断，打开总中断
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
   }
  }
void Timer1_Isr() interrupt  3
｛
P60 = !P60;  //LED取反
｝

void Timer0_Isr() interrupt  1    //1ms执行1次
{
TimCount++;
   if( TimCount>=2000)
   {
         TimCount = 0;
         Count_t1 = (TH1X256)+TL1;
            TH1=0;
            TL1=0;
         Show_Tab[4]=TimCount/1000%10;
         Show_Tab[5]=TimCount/100%10+10;
         Show_Tab[6]=TimCount/10%10;//取十位
         Show_Tab[7]=TimCount/1%10;//取个位
      }
         SEG_Fre () ;
}

171412*** · 发表于 2024-1-6 15:22:58

本帖最后由 17141200320 于 2024-1-6 15:57 编辑

第12集计数器的应用

1、计数器的用途
如电机测速、按键检查、流量计频率等
2、计数器的配置

计数器设置
T1_C/T=1;//计数模式
T1_GATE=0;

举例

电机测试部分程序
#define  MAIN_Fosc 24000000UL  //定义主时钟
char *USER_DEVICEDESC =NULL;
char  *USER_PRODUCTDESC =NULL;
char  *USER_STCISPCMD =" @STCISR# ";

u8 SEG_Tab[21]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90，0x40,0x79,0x24,0x30,0x19,0x12,0x78,0x00,0x10,0xff};  //段码值
u8 COM_Tab[8]={ 0X7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe  };  //数码管位码
u8 Show_Tab[8]={ 20,20,20,20,0,0,0,0 };
u32 TimCount=0;//计数单位1ms

u16 Count_T1 =0;
u8 num =0;
bit RUN_State=0;//K
void  sys_init();
void  delay_ms(u16 ms);

void SEG_Fre (void)
{
P70=COM_Tab[num];
P6=SEG_Tab[Show_Tab[num]];
  num++;
  if(num>7)
  num=0;
}
void Timer0_Init(void )//1毫秒@24.000MHZ
{
  AUXR & = 0X7F;
  TMOD & = 0XF0;
  TL0= 0X30;
  TH0 = 0XF8;
  TF0 = 0;
  TR0 = 1;
  ET0 = 1;
}

void main()
{
sys_int();
usb_init();
TMOD=0X40;  //设置定时器1为16位自动重装模式
TL1=0X00;    //计算出的24Mhz时钟下的1ms的定时时间初值
TH1=0X00;
TF1 = 0;
TR1 = 1;       //启动定时器
ET1 = 1;       //使能定时器中断
P3PU = 0X20; //打开内部上拉电阻
Timer0_Init();
P40 = 0;  //LED的电源控制三级管打开
EA = 1;       //cpu开放中断，打开总中断
while(1)
{
      if ( DeviceState != DEVSTATE_CONFIGURED )
      Continue;
      if(bUsboutREADY)
      {
         usb_out_done();
      }
   }
  }
void Timer1_Isr() interrupt  3
｛
P60 = !P60;  //LED取反
｝

void Timer0_Isr() interrupt  1    //1ms执行1次
{
TimCount++;
   if( TimCount>=2000)
   {
         TimCount = 0;
         Count_t1 = (TH1X256)+TL1;
            TH1=0;
            TL1=0;
         Show_Tab[4]=TimCount/1000%10;
         Show_Tab[5]=TimCount/100%10+10;
         Show_Tab[6]=TimCount/10%10;//取十位
         Show_Tab[7]=TimCount/1%10;//取个位
      }
         SEG_Fre () ;
}
