陈桂友教授《STC8051单片机原理及应用-STC8H8K64U》|建议抓紧送

开***

学习了一个多星期了~  学习记录打卡一下, 已备后期巩固
由于开发习惯 学习基本以C语言内容为主   暂时不深入研究汇编语言

开***

第一集 单片机原理及应用-课程导论
----背景机型,Z80,8086,Inter8031,Inter8051,Inter8751,AT89C51,STC89C51,STC12,STC15,STC8等单片机的时代背景及特点
----单片机应用中常用的元器件,电阻,排阻,电容,二极管,三极管,晶体振荡器,数码管等电气符号及应用环境
----实验箱的功能讲解及下载程序到实验箱的步骤,

开***

第二集 点灯实例
----LED4原理图讲解
----ISP头文件及型号导入keil
----项目建立及I/O口配置
----程序下载及现象讲解
----计算机中的数制及转换的讲解
----数字单位及计算机硬件和软件系统
----微型计算机的基本结构   总线,访问
----单片微型计算机的组成    相关厂商的典型产品
----单片机应用系统

开***

第三集 数字逻辑与基本数字电路
----逻辑电平的概念
----上升沿,下降沿
----基本逻辑运算 与,或,非,与非 国际标准符号和国标符号
----单片机的应用场景  单片机的特点,应用场景,范围
----单片机程序在线仿真
----姚总补充单片机应用及STC8H电气特性

开***

第四集 单片机的内部结构及外围电路设计讲解
----微型计算机的框架结构  运算器 控制器 地址总线 数据总线 控制总线 存储器 I/O接口 输出设备 输入设备
----传统8051单片机的内部结构 中央处理器 程序存储器 数据存储器 定时器 I/O口 串口 中断 以及数据总线 地址总线 控制总线
----STC8H8K64U 单片机的内部组成
----中央处理器由 8位算数/逻辑运算为核心的运算器和控制器(定时控制逻辑,指令寄存器,译码器,地址指针DPTR,程序计数器PC,堆栈指针SP,RAM地址寄存器,16位地址缓冲器)组成

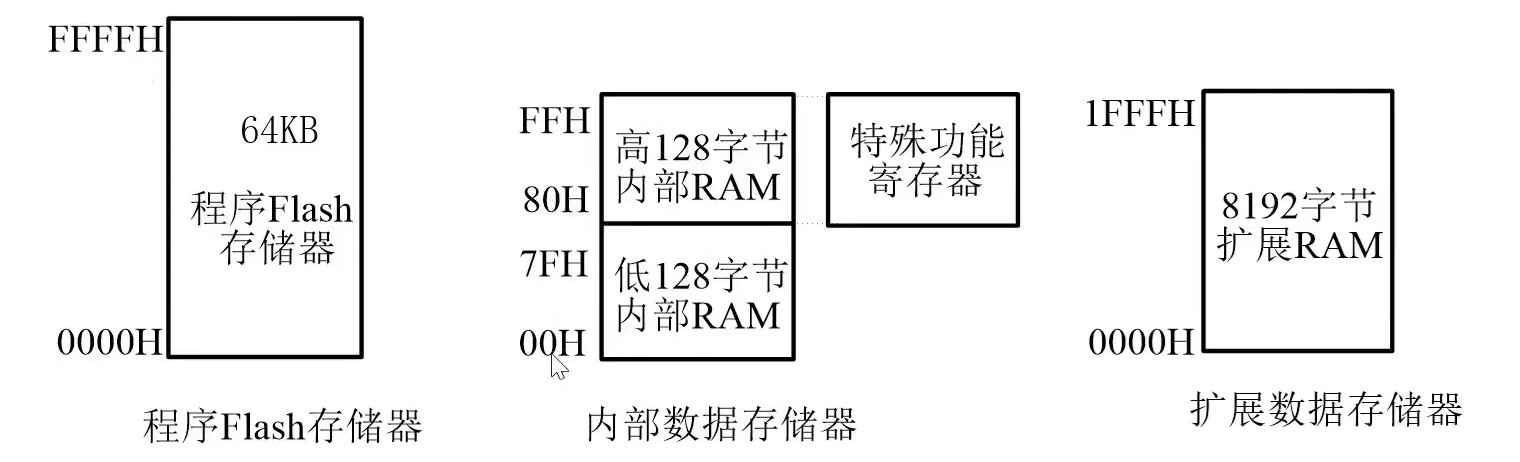

----STC8H集成3个相互独立的存储器空间 程序Flash存储器 内部数据存储器 扩展数据存储器(特殊功能寄存器重叠80H-FFH)

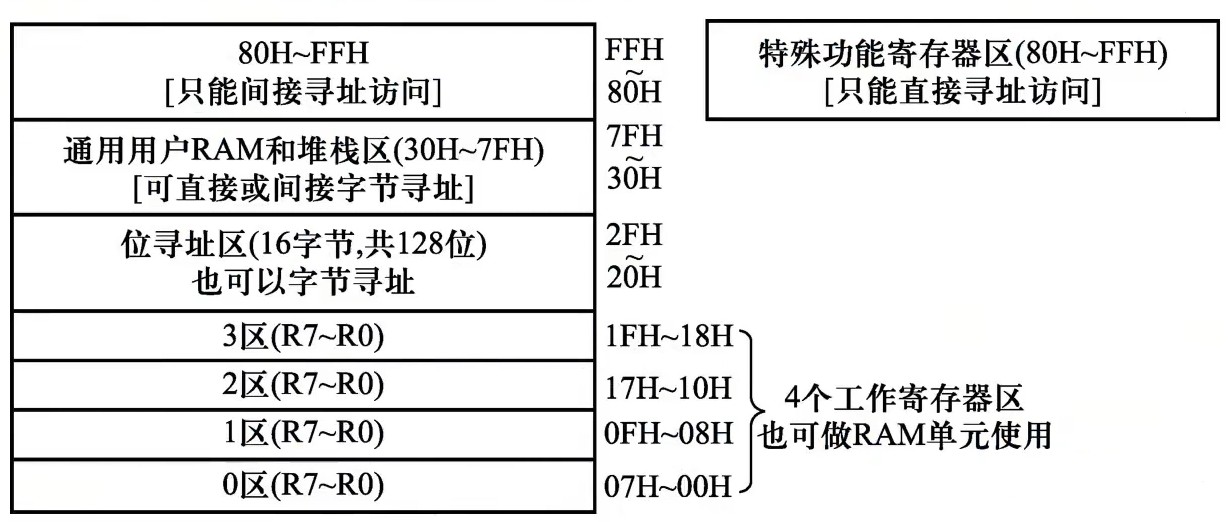

----STC8H8K64U  64KFlash存储器  256字节数据存储器(低128RAM 高128RAM) 特殊功能寄存器SFR与高128重叠
----姚总补充 数值与编码 图形符号 存储器 寻址 STC8H8K64U的特点

开***

第五集 存储器空间及存储器 单片机的引脚
----特殊功能寄存器  与芯片的引脚有关  用于芯片内部功能的控制(中断控制 定时器 串行口 SPI接口 PWM模块 ADC模块)或者内部寄存器 单片机的功能就是通过特殊功能寄存器的设置实现的
--------特殊功能寄存器SFR位于SFR区(内部80H-FFH)  扩展特殊功能寄存器XFR位于XDATA区  特殊功能寄存器直接寻址访问   扩展特殊功能寄存器需要将 P_SW2(BAH)寄存器的最高位EAXFR置1,使用MOVX A等指令进行访问
----扩展数据存储区 XRAM STC8H8K64U一共可以访问64KB的扩展数据存储空间 C语言使用xdata声明存储类型  unsigned char xdata i = 0
--------STC8H8K64U片内继承了 8192B 的XRAM 地址范围 0000H--1FFFH

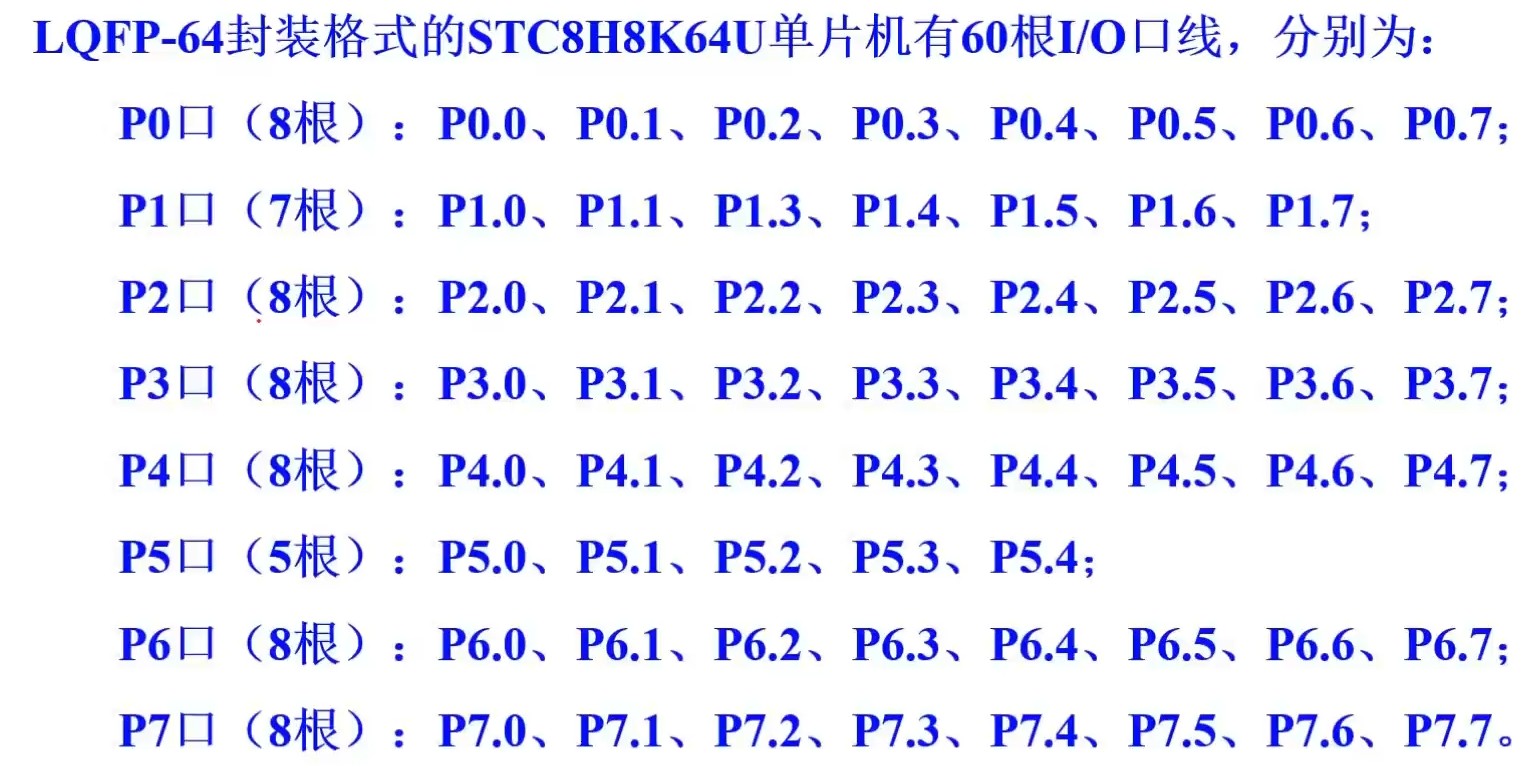

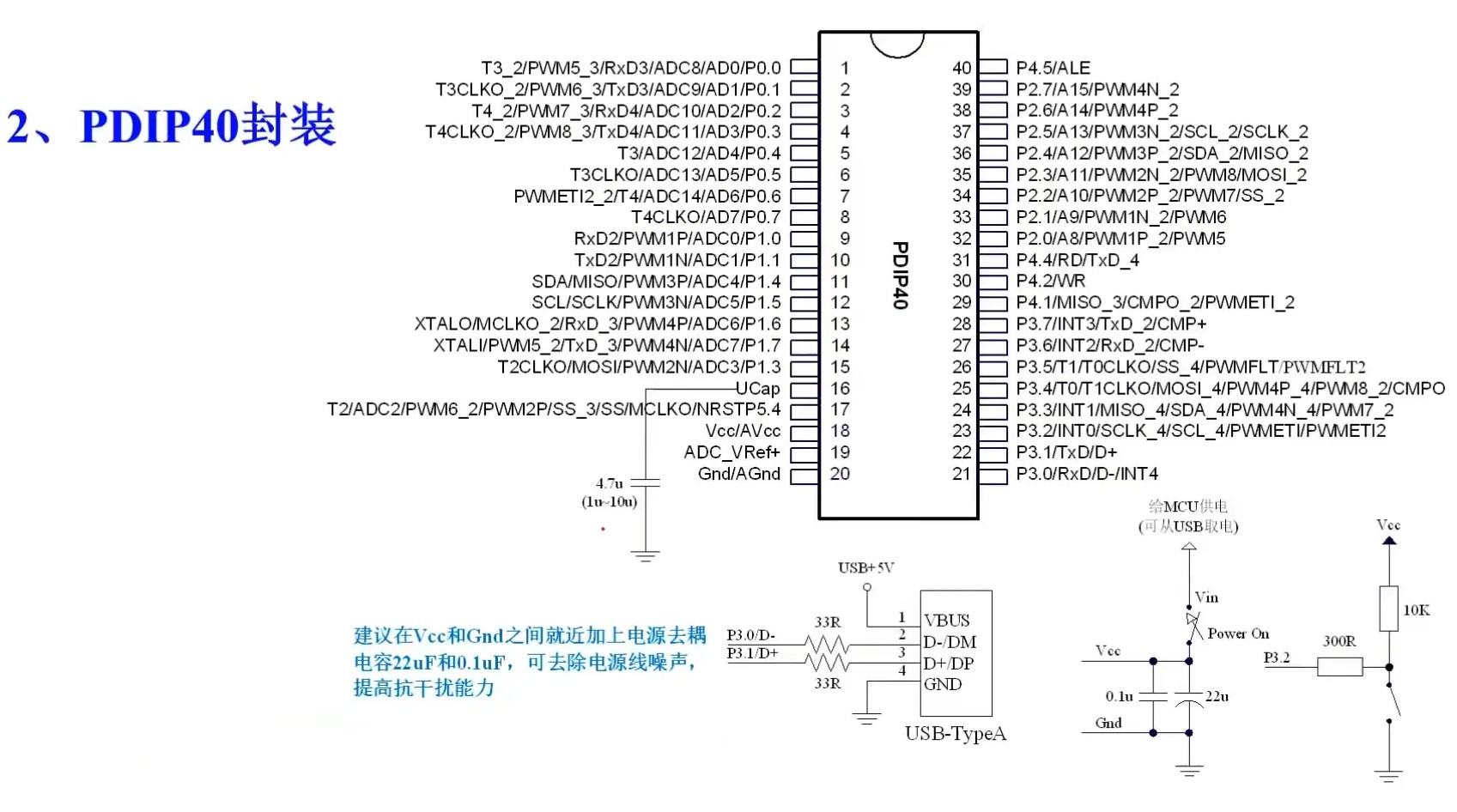

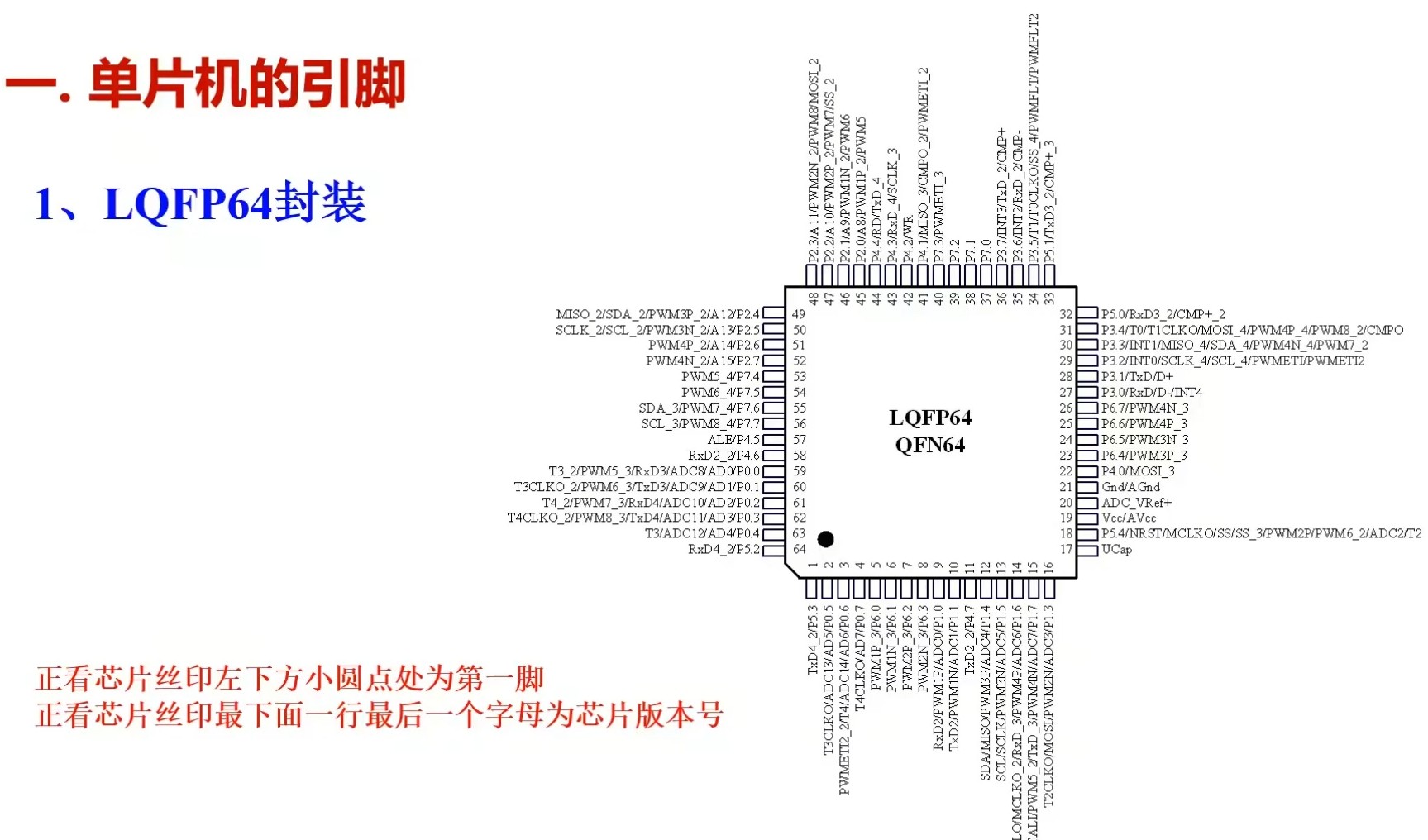

----单片机的引脚


--------VCC/AVCC +5     GND/AGND  电源地   XTALI(P1.7) XATLO(P1.6) 可用于接外部晶振   STC8H8U64K 片内高精RC时钟  ALE(P4.5) 可用于锁存地址的低位字节(访问外部存储器或外部扩展的并行I/O口)
--------NRST(P5.4) 若使能P5.4为复位脚 则复位电平为低,  默认为I/O口 ,可通过ISP设置为RST复位脚,片内集成高可靠复位电路    除特殊引脚外  其他均可用于输入输出引脚

----I/O口的作用  进行开关量的输入和输出   作为复用功能(总线接口,串行通信接口等)

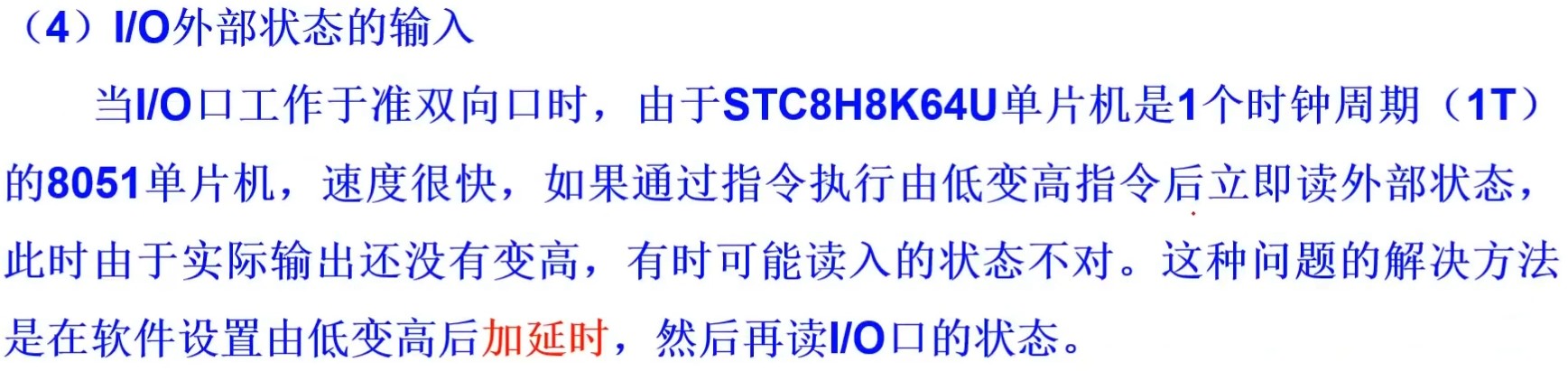

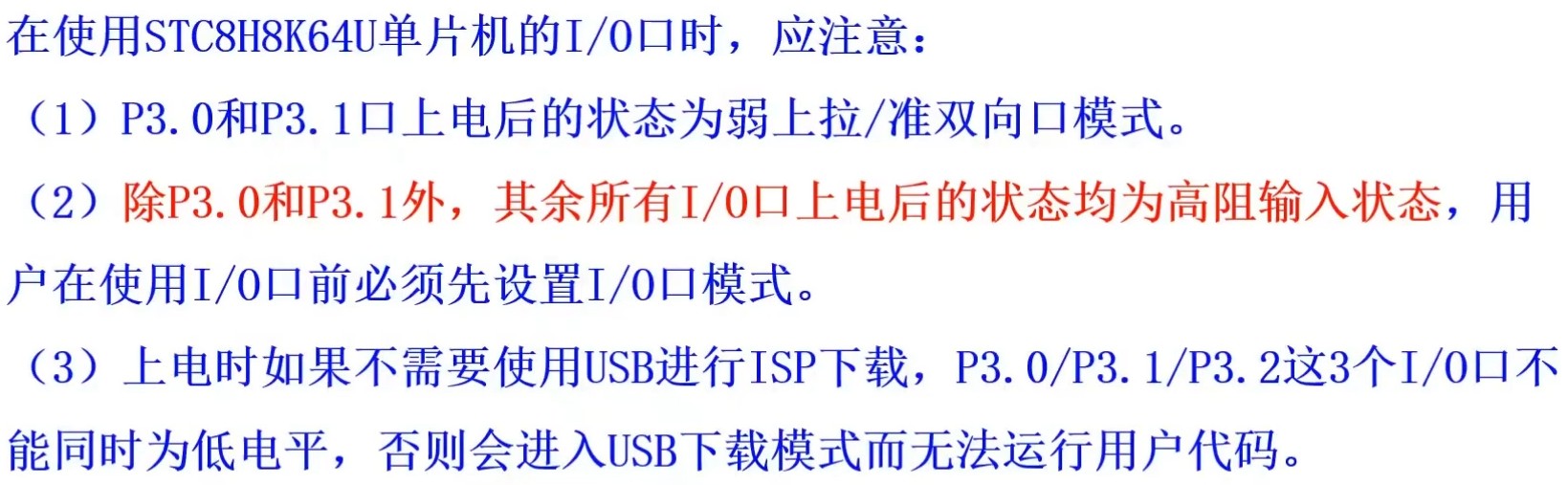

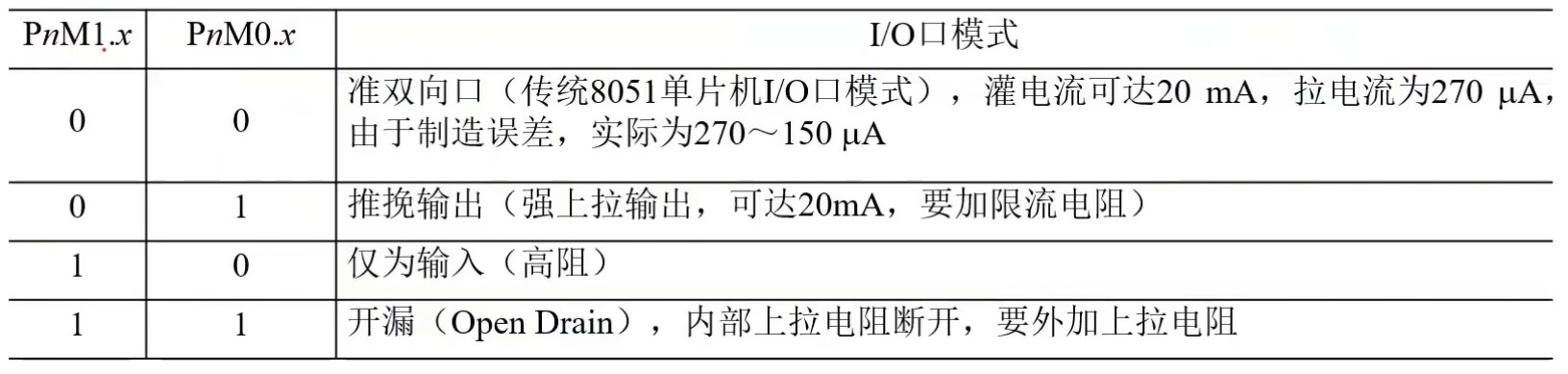

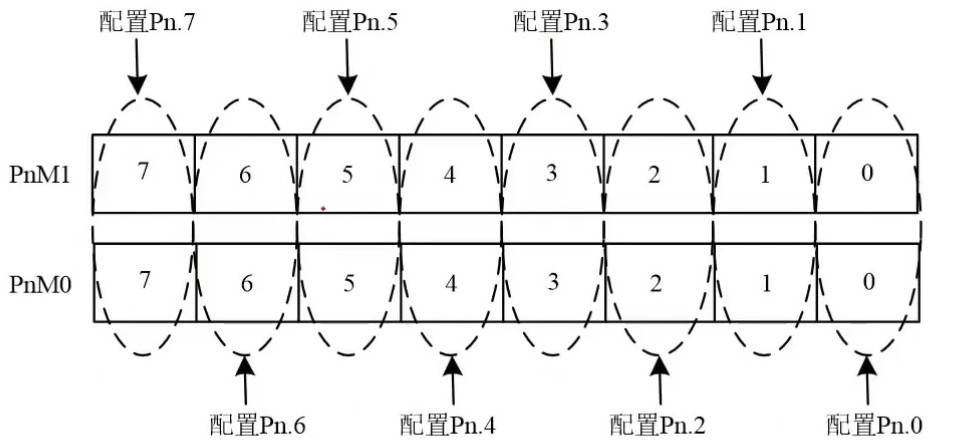

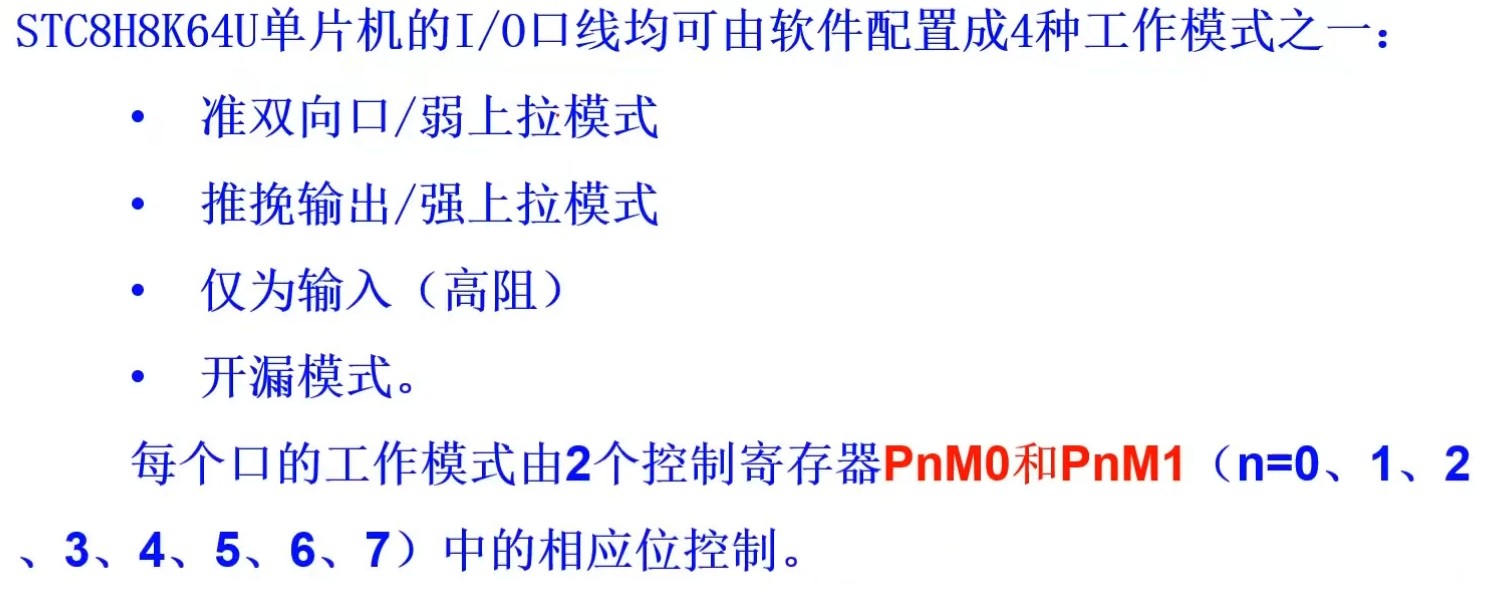

----I/O工作模式

开***

第六集 I/O口的工作模式

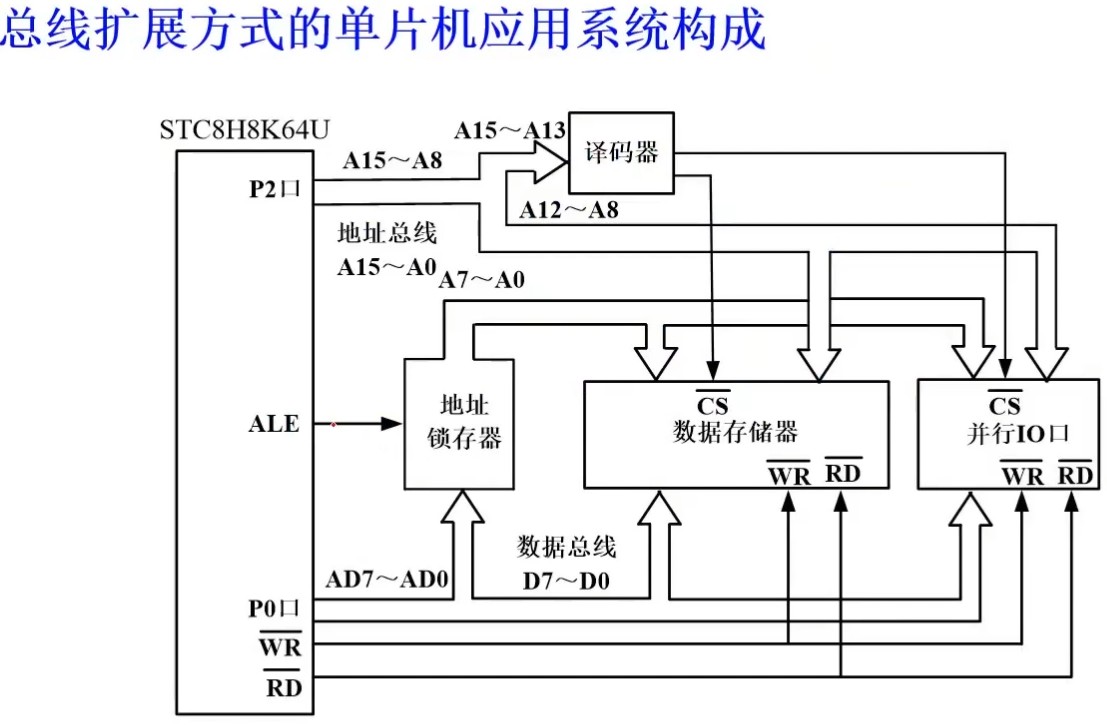

----I/O口的复用功能(功能引脚切换)   P0可复用  数据总线D7-D0 地址总线低8位A7-A0 ADC输入ADC8-ADC14 串口3 串口4 T3时钟输出 T3脉冲输入 T4时钟输出 T4脉冲输入 PWM输出控制
--------P1可复用 ADC转换输入ADC7-ADC0无ADC2  PWM输出 SPI通讯 串口2 串口3 系统时钟输出 外接晶体引脚 I2C通讯
--------P2可复用 地址总线高8位输出A15-A8 SPI通讯 I2C通讯 PWM输出
--------P3可复用 外部中断输入 计数器输入 SPI通讯 I2C通讯 比较器输入和输出 串口1 PWM输出等
--------P4可复用 SPI通讯 读写控制信号 串口2 地址锁存信号等
--------P5可复用 串口3 串口4 比较器输入 复位脚 系统时钟输出 SPI接口的从机选择信号 PWM输出
--------P6可复用 可复用 PWM输出   P7可复用 PWM输出 I2C通讯

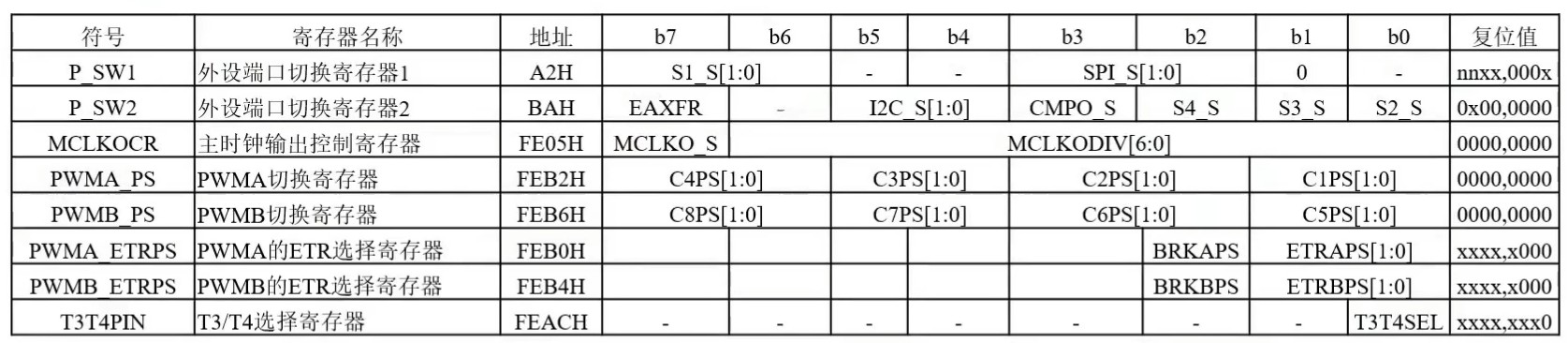

--------I/O复用功能 通过设置相关特殊功能寄存器实现
---- I/O上拉电阻可在ISP中 进行设置

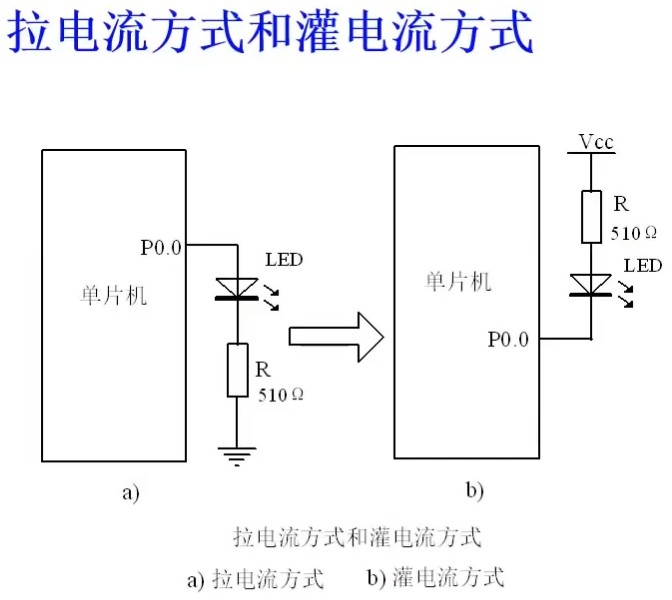

---- 拉电流和灌电流
----推荐使用灌电流方式
----需要驱动功率器件较多时可采用达林顿管ULN2803

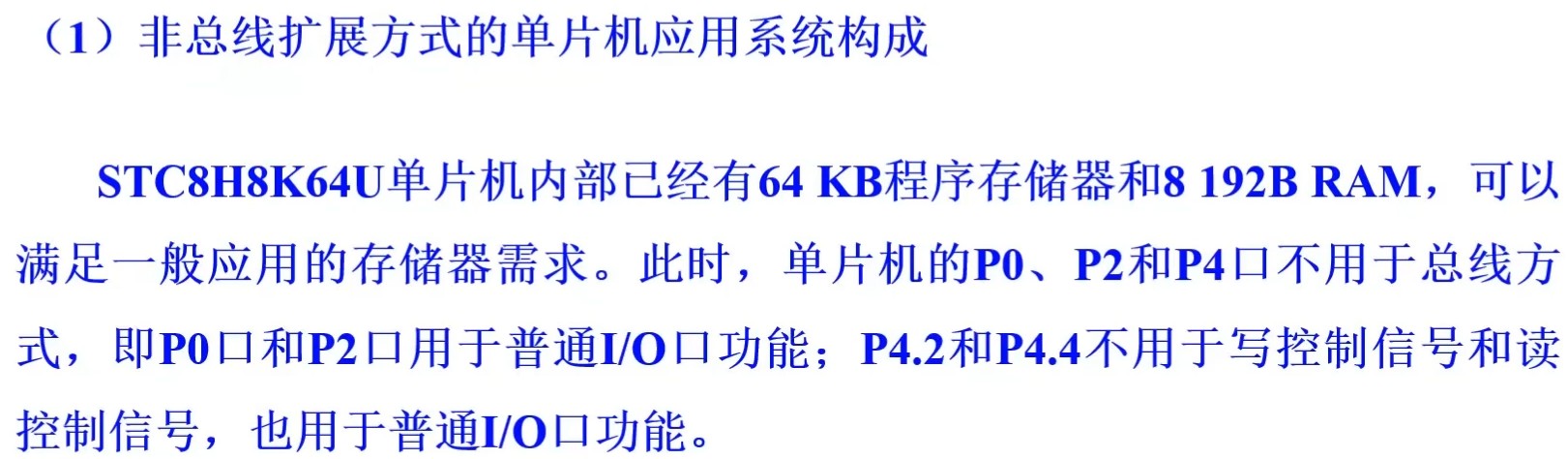

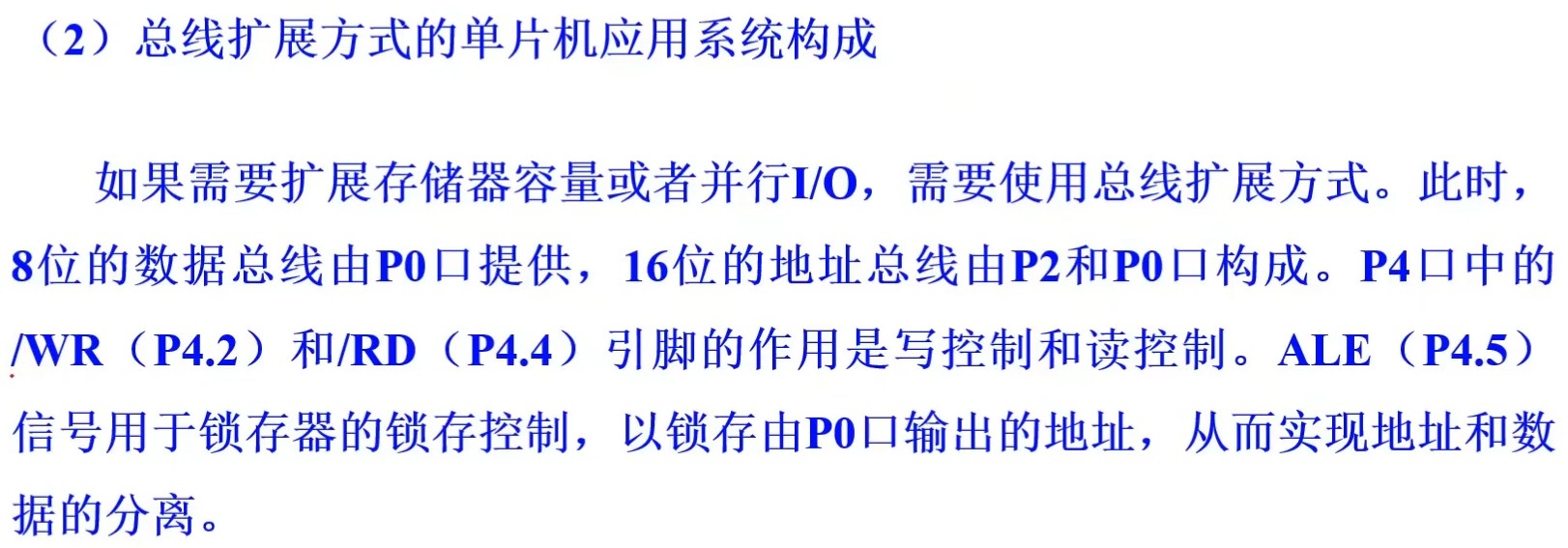

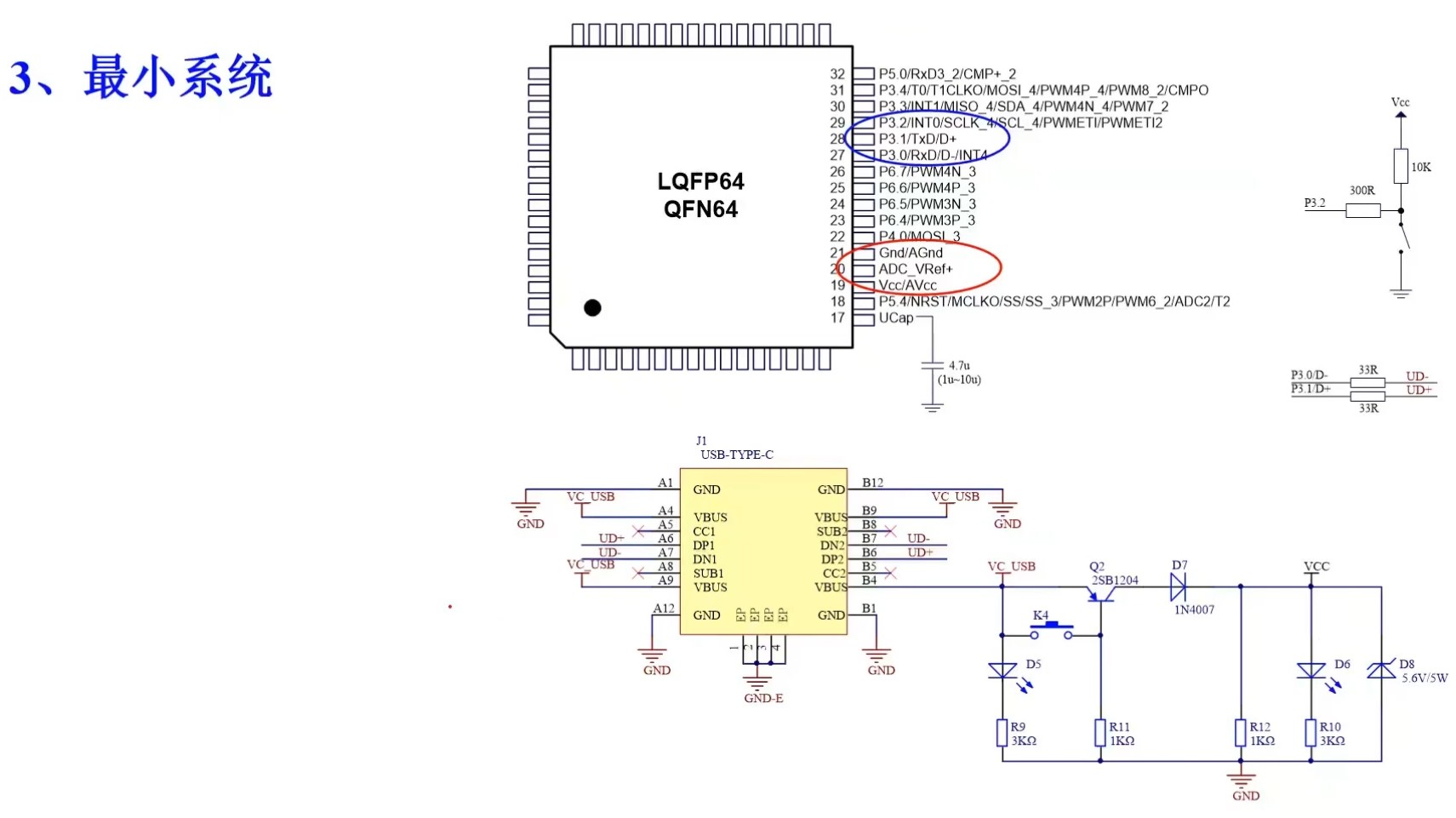

----单片机的典型构成

开***

第七集汇编语言程序设计进阶 占位

学完其他课程后 再来补充

开***

第八集汇编指令一 占位

后期来补充

开***

第九集汇编指令二 占位


后期来补充
