【试验箱已收到】看视频学习STC8H8K64U心得

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-9 14:49:45 | 显示全部楼层
前面的汇编听的还是比较吃力的,因为一开始就是接触C语言的,对C还是比较熟悉,整体来说,对运算算法不太了解,确切说是不熟悉,有些运算程序看不太懂,还有一个就是逻辑也不是太明了,这两个方面还是要加强学习,
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-9 15:37:40 | 显示全部楼层

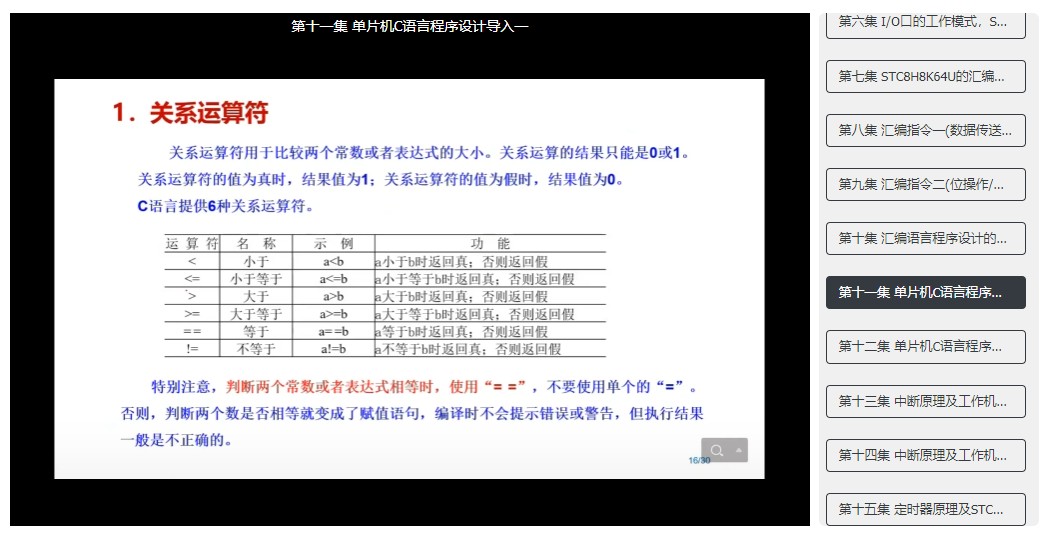

第十一讲,单片机C语程序设计导入,终于回到C语言了,相对汇编要轻松一点, 之前我开发的一款USB串口键盘用的是STC15W4第列的芯片,最大的亮点就是防解密,我还专门问了下之前帮我们解密芯片的人,他说解不了,哈哈,STC做的确实可以,有时候我们很奇怪,希望自己设计的产品上市后别人破解不了,又希望能解密别人设计的好的产品来缩短新开发周期,STC15系列完美解决。言归正转,学习十一讲的知识点。

C51 对ANSI C的扩展
            加了19个关键字 常用的有_at_          (这个常用吗?)
                                                sbit            常用于定义引脚
                                                sfr             特殊功能寄存器
                                                bit             位变量
                                                xdata         拓展RAM
                                                code          code FLASH 区域
                                                interrupt     中断

            变量类型
                          新增  bit        位型           1bit           0/1
                                  sbit                         1               0/1
                                  sfr                          8               0x80~0xff
                                  sfr16                       8               0x80~0xff


                          bit 不能声明指针 不能做数组
                          sbit 在可独立访问位寻址的位
                          sfr 用来控制定时/计数器 串口 io
                               sfr P0=0x80;
                               sbit cy=psw^7

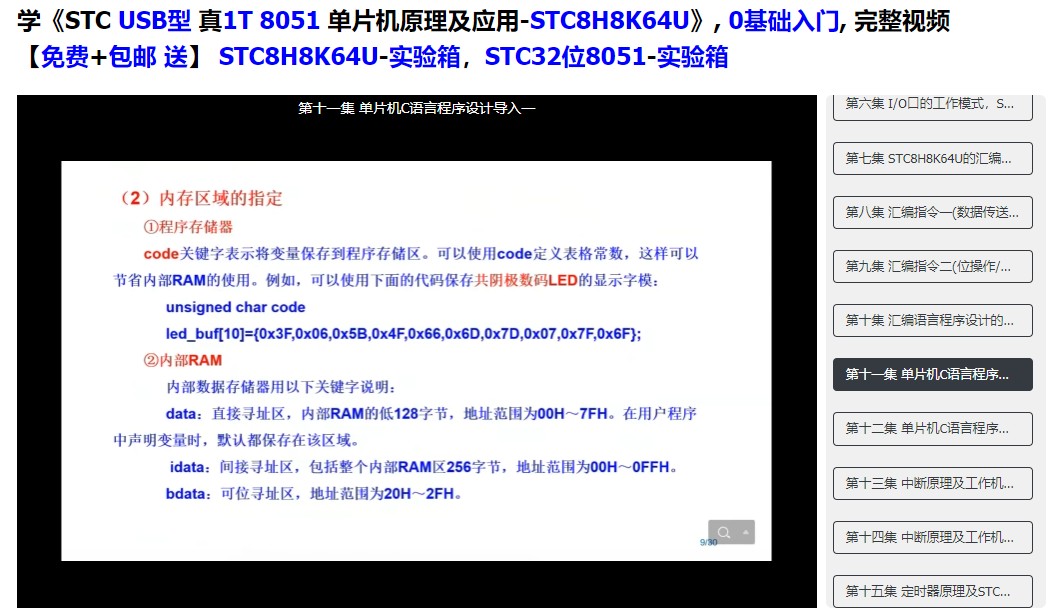

            内存区域的制定
                      code  常数,可用于保存数码管码表
                      RAM
                             data   直接寻址  低 128 BYTE
                             idata  间接寻址  RAM 256 BYTE
                             bdata  位寻址     20H~FH
            外部数据存储器
                             xdata  外部RAM 大数组可用,
                             pdata    别用!!! 8032时代选页的,pdata与xdata有冲突
            指针
                     一般和ANSI C一样
                     很重要,很灵活
                     硬件相关寄存器指针需要使用volatile 保证不被优化





回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-9 15:41:19 | 显示全部楼层
运算这块要好好学一下,夯实基础!
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-9 15:55:24 | 显示全部楼层

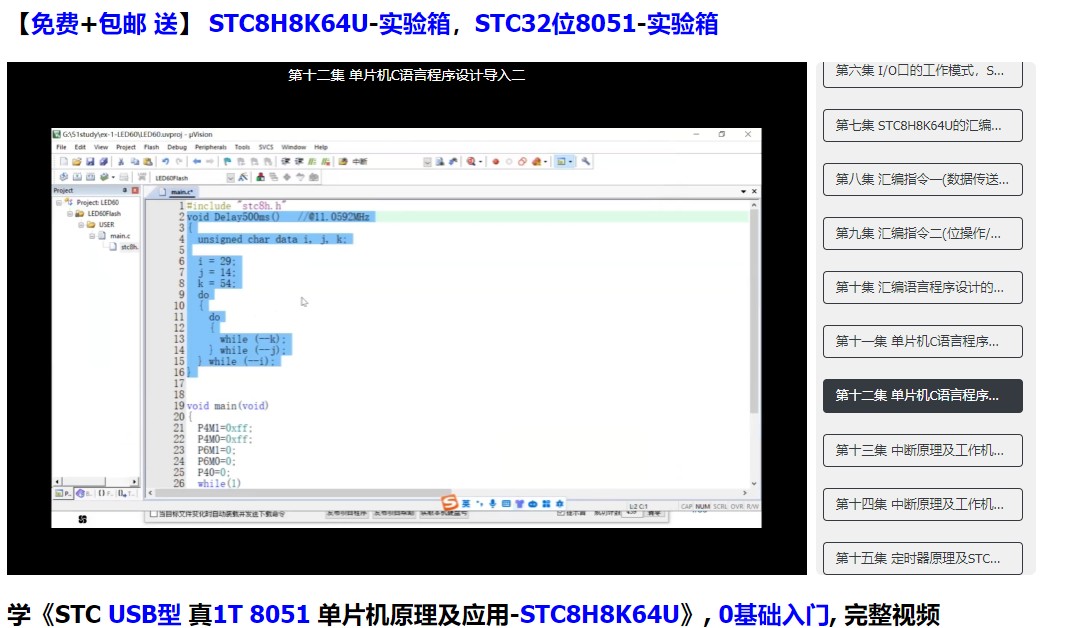

第十二讲,C语言设计程序导入二,本章节主要学习了闪灯程序和Flsh操作,闪灯的这个理解没问题,之前也学过,Flash操作这个之前没有接触过,到时候收到实验箱要对着视频实际操作一下,加深一下印象。学习例程官网都有,就不上传了。




回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-10 11:48:47 | 显示全部楼层
C语言中的运算符(超全超详细)   今天学习开天斧开发板例程,学到运算,专门找了下资料,发出来供新手学习,一起进步。
目录
一、算数运算符
二、关系运算符
三、逻辑运算符
四、位运算符
五、赋值运算符
六、三目运算符(特殊运算符)
七、逗号运算符
八、sizeof运算符
九、运算符优先级
基本的五种
1.   +
可以是: 常量+常量 变量+常量
2.   -
3.   *
4.   /
        5  / 2 = 2
5.   %    取余
      5 % 2 = 1
其中   :    自增运算符(++) 自减运算符  ( --)  只能变量使用     如: NUM++;
i++ 先用再加
++i  先加再用
注意事项
1. 除了 % 操作符之外,其他的几个操作符可以作用于整数和浮点数。
2. 对于 / 操作符如果两个操作数都为整数,执行整数除法。而只要有浮点数执行的就是浮点数除 法。
3. % 操作符的两个操作数必须为整数。返回的是整除之后的余数。
>
>=
<
<=
!=   用于测试“不相等”
==   用于测试“相等”
=        用于赋值
注意:在编程的过程中一定要注意   == 和   =   的区别
&&
逻辑与       理解为: 即 怎么  又 怎么               一假全假,全真为真
||
逻辑或     理解为:   要么 怎么 要么 怎么      一真为真, 全假为假
逻辑非     真取假  假取真
截断特性:逻辑与左边为假,右边不在读取计算
                 逻辑或左边为真,右边不在读取计算
&
//按位与    与0得0
|
//按位或    或1得1
^
//按位异或     相同为0,相异为1
注:他们的操作数必须是整数。
>>       右移      //  缩小
<<      左移       //  放大,左移N位  ,  乘以  2^N
+=
-=
*=
/=
%=
>>=
<<=
&=
|=
^=
这些运算符都可以写成复合的效果。
int x = 10;
x = x+10;
x += 10;//复合赋值
//其他运算符一样的道理。这样写更加简洁。
exp1 ? exp2 : exp3
exp1若为真,则执行exp2,否则执行exp3
exp1, exp2, exp3, …expN
逗号表达式,就是用逗号隔开的多个表达式。 逗号表达式,从左向右依次执行。整个表达式的结果是最 后一个表达式的结果。
sizeof(数据类型/变量)                    //获取数据类型/变量再内存中的所占字节数
括号  >   单目运算符  >   算术运算符>     移位运算符  >   关系运算符   >  位运算符  >   逻辑运算符     >  三目运算符 >  赋值运算符  >    逗号运算符
当运算符优先级一致时,参考结合方向

回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-10 12:03:45 | 显示全部楼层

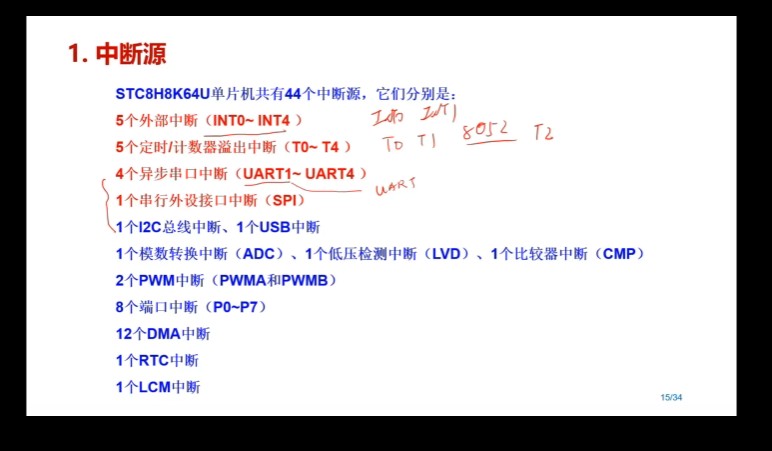

第十三讲,中断原理和工作机制,本章节主要学习了单片机的中断原理,STC8HK64U共有44个中断源,还学习了解了中断源的控制以及中断标断位等等。需要在实际应用中熟悉加深印象。
中断
              单片机执行其他程序 , 出现某些异常事件或请求,cpu 中止,转去执行异常事件,执行完毕,返回继续执行。
        中断源
              cpu中断请求源
        中断响应
              cpu暂停工作转去处理中断源事件
        中断服务
               处理工程
         中断返回
               处理完返回中断的地方
         中断优先级
     低优先级会挂起  LCALL
           保护现场
                 PUSH  POP 指令 堆栈操作实现
           堆栈
                 先进后出
                 SP 指向栈顶
            中断撤除
                中断请求标志位擦除,有的会自己擦除
            中断源
                 stc8h  44个




回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-10 12:51:25 | 显示全部楼层

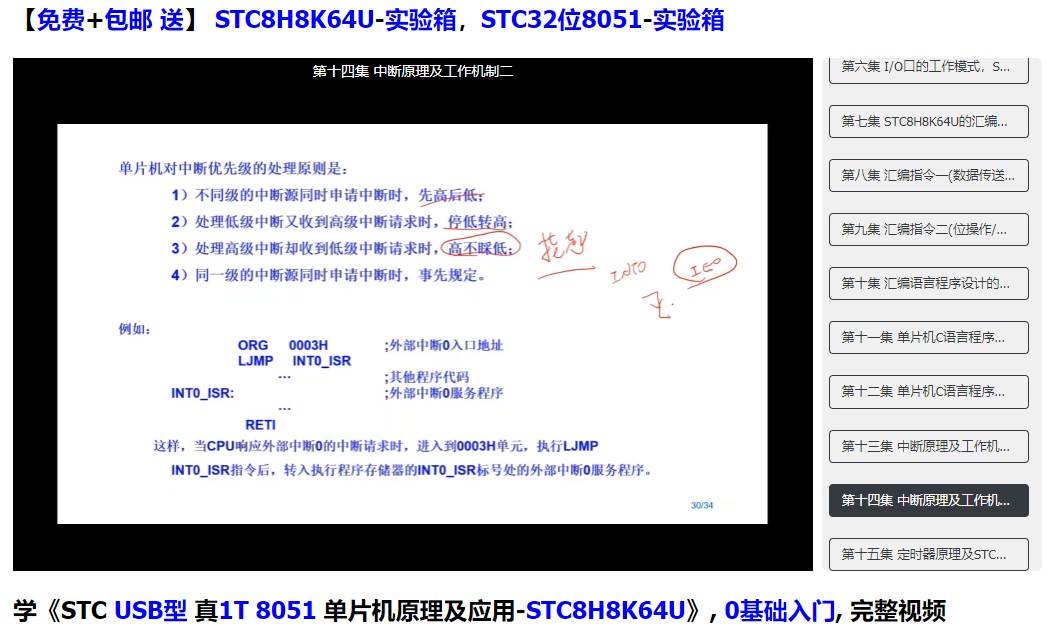

第十四讲,中断原理及工作机制二,紧接上一讲,本讲学习了中断标志位,优先级处理等

中断标志位
               PCON
                   LVDF   低电压检测 不开中断也可以读
               SPI
                   SPSTAT 传输完成置位
               ADC
                   ADC_CONTR   A/D转换结束标志位
                                        需要软件清0
               中断允许,禁止,优先级
               IE 0A8H

               EA  总中断
                     0  关闭
                     1  开放
                ELVD 低压检测
                EADC A/D
                ES     串口1
                ET1    定时器1
                EX1    INT1
                ET0    T0
                EX0    INT0

                 优先级
                  00 01 10  11  对应1234 级
                  先高后低 停低转高 高不睬低

回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-10 15:22:30 | 显示全部楼层
第十五讲,定时器原理及STC扩展,学习整理如下,理论已经学了,还需多加练习,在实践中运用,慢慢提高



          定时器结构
               功能 : 定时或计数
                           分频
                           可编程输出
                           串口波特率发生器
                          一般结构
                        系统/外部来的时钟 让计数器加1 加满了就中断


           工作模式 4种
                         常用16位自动重载/不可中断的16位自动重载定时器寄存器
              TMOD
                         GATE  C/T  M1  M0    GATE  C/T   M1  M0

                            M1  M0
                            0      0          模式0 16位自动重载
                            1      1          模式3 最高中断优先级的16位自动重载

                                   记住这两个模式就行

                            C/T      1 计数器
                                       0 定时器
                            GATE   1  ~INTn搞 且 TRn置位 启动
                                      0   TRn 置位 启动
            TCON

                         TF1  TR1 TF0  TR0  IE1  IT1  IE0  IT0

                         TF1/0       中断标志位 自动清

                         TR1/0      开关 置1启动

                         后面4位是外部中断的

            AUXR
                         T0x12  T1x12  UART_M0x6  T2R  T2_C/T  T2x12  EXTRAM  S1T2

                         T0x12/T1x12   0 12分频
                                               1 不分频
                          TR2                定时器 2开关 置1启动
                          T2_C/T            0  T2 12个时钟计数1次
                                                1   T2  1个时钟计数1次
                          UART_M0x6     串口速度
                           S1ST2            波特率发生器选择位
             T4T3M
                         T4R  T4_C/T    T4x12  T4CLKO  T3R  T3_C/T  T3x12  T3CLKO

                          T4/T3CLKO  时钟输出开关  置1开启


回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-10 15:39:46 | 显示全部楼层
本帖最后由 lhj 于 2023-11-10 15:41 编辑

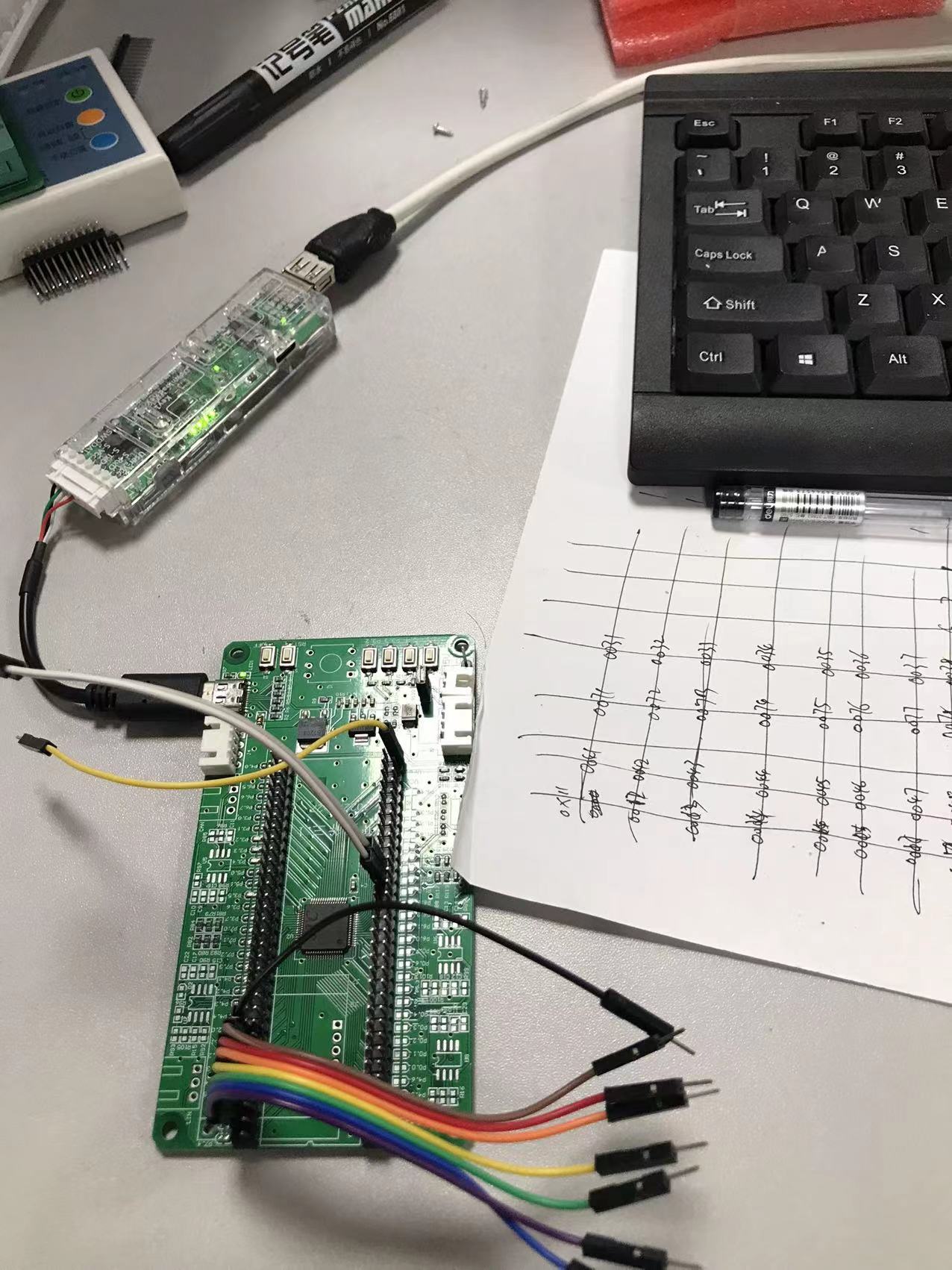

STC 8H8K64U的硬件仿真也是很好用的

回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:348
  • 最近打卡:2025-05-03 17:56:40

10

主题

165

回帖

1241

积分

金牌会员

积分
1241
发表于 2023-11-11 08:44:00 | 显示全部楼层
lh*** 发表于 2023-11-4 09:55
第二讲学习了keil新建工程,了解STC IO 口状态代码,也可以直接用STC ISP生成IO口配置代码,直接复制粘贴到 ...

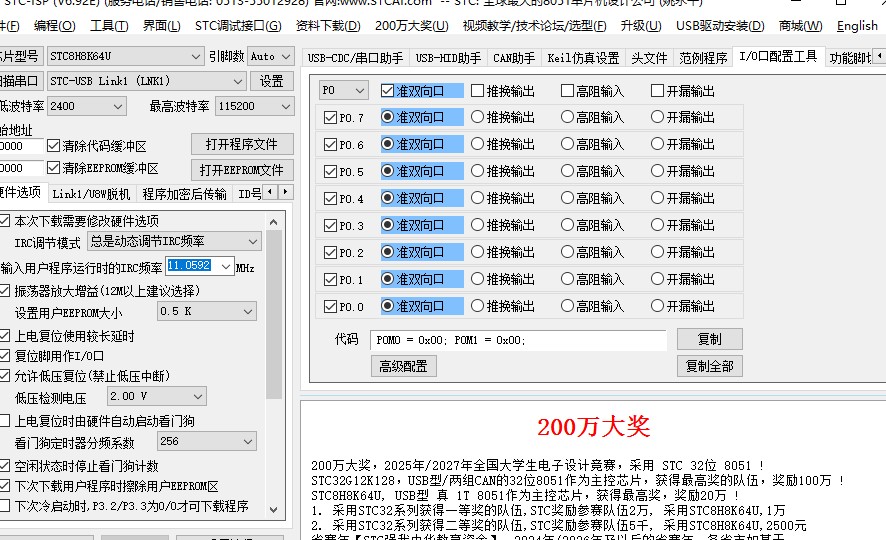

STC ISP IO配置
回复 支持 反对
