STC8H8K64U的P2.0脚可以用PWM捕获功能做频率计吗

xxkj***

梁*** 发表于 2024-1-3 14:37
做频率计，可以参考我的示波器的频率计：P3.5(T1)输入频率信号，P3.3是闸门信号。

从难到易？示波器的工作原理要比频率计复杂得多吧？有较长时间再研究示波器了。

梁***

xxkj*** 发表于 2024-1-3 15:03
从难到易？示波器的工作原理要比频率计复杂得多吧？有较长时间再研究示波器了。 ...

不叫你研究示波器，只是叫你参考测频电路接法与里面的测频软件。
我的数字示波器例子虽然简单，但是还是有好多细分的知识在里面的，可以提供参考。

xxkj***

梁*** 发表于 2024-1-3 16:17
不叫你研究示波器，只是叫你参考测频电路接法与里面的测频软件。
我的数字示波器例子虽然简单，但是还是 ...

昨晚下载了《STC32G12K128-DSO-USB-CDC-PC-480x320-V2-opencode-20220819》下来学习，感觉大佬太厉害了！
几乎把STC32G12K128的资源都榨干了：定时器0、1、3、4，ADC，PWMA、PWMB，外部中断1，内部比较器，USB-CDC。

测频率的基本流程是这样的：
用定时器1进行计数，从0计数到0xffff，产生中断，中断时freq_H加1；

void timer1_ISR (void) interrupt TMR1_VECTOR
{
        freq_H++;
}
复制代码

由PWM进行计时，1秒产生一个闸门开关，让外部中断1（P33）产生中断；
INT1（P33）中断时算定时器1的计数总量，这个总量就是频率。

/********************* INT0中断函数 *************************/
void INT1_ISR(void) interrupt INT1_VECTOR
{
        frequency = ((u32)freq_H << 16) + ((u32)TH1 << 8) + (u32)TL1;
        freq_H = 0;        TH1 = 0;        TL1 = 0;
        B_FrequencyOk = 1;
}
复制代码

现在还没有明白的就是：是PWMA对INT1进行控制，还是PWMB对INT1进行控制？
它是在芯片内部对INT1端口的P33进行控制，还是PWM计时1秒时间到了，通过某个引脚给P33产生下拉（或上拉）引发INT1中断?

感谢梁工在百忙中抽出时间给予答复，谢谢！

梁***

xxkj*** 发表于 2024-1-4 08:46
昨晚下载了《STC32G12K128-DSO-USB-CDC-PC-480x320-V2-opencode-20220819》下来学习，感觉大佬太厉害了！
...

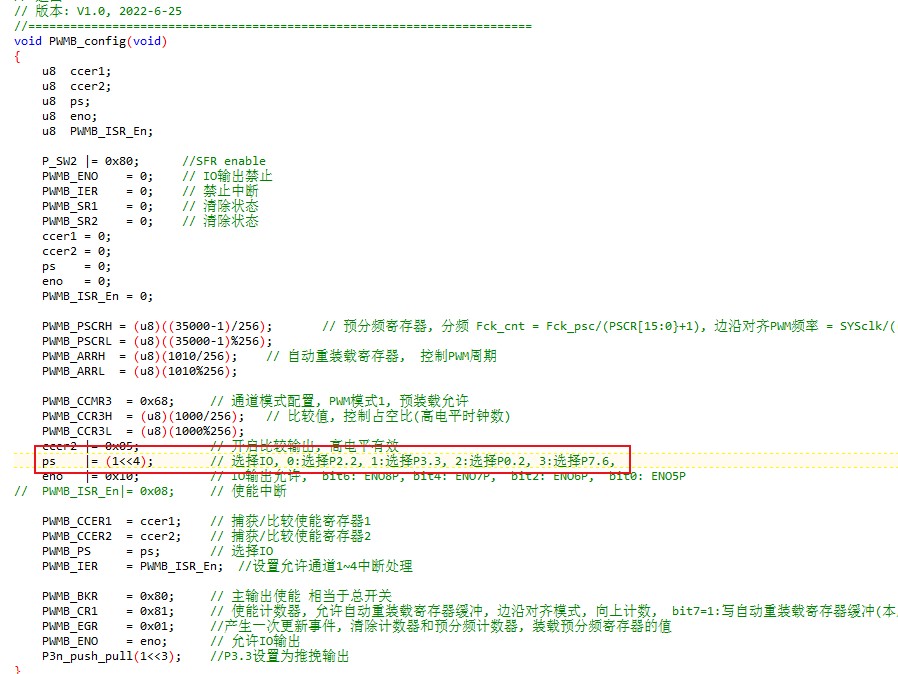

请留意我的程序里有解释的，main函数初始化部分。PWMB-3从P3.3输出高1S低10ms的信号接INT1，高电平计数，低电平不计数，下降沿中断，读取频率。

xxkj***

梁*** 发表于 2024-1-4 09:43
请留意我的程序里有解释的，main函数初始化部分。PWMB-3从P3.3输出高1S低10ms的信号接INT1，高电平计数， ...

看到了，这外部中断可以由芯片内部总线去控制，今天算了长见识了。我一直以为外部中断既然叫外部就得由外部控制的。

梁***

xxkj*** 发表于 2024-1-4 10:14
看到了，这外部中断可以由芯片内部总线去控制，今天算了长见识了。我一直以为外部中断既然叫外部就得由外 ...

外部中断INT0~INT4，只是检测对应引脚的上升沿（INT0、INT1支持）、下降沿并产生中断信号，跟这个引脚上的电平变化是怎么来的无关。

xxkj***

梁*** 发表于 2024-1-4 10:36
外部中断INT0~INT4，只是检测对应引脚的上升沿（INT0、INT1支持）、下降沿并产生中断信号，跟这个引脚上 ...

我用手头自制的STC8H1K17T实验板试了，基本思路是这样的：
定时器中断计数，每0.5秒给P33一个下降沿，INT1中断函数为这样：

void INT1_Isr() interrupt 2
{
    LED=!LED;
}
复制代码

结果LED如愿闪动。
谢谢大佬的解答，今天又学到了一点！
有关频率计的问题，以后可能还会有些问题想请教你，因为PWM这一块我还没有学透。

xxkj***

梁*** 发表于 2024-1-3 14:37
做频率计，可以参考我的示波器的频率计：P3.5(T1)输入频率信号，P3.3是闸门信号。

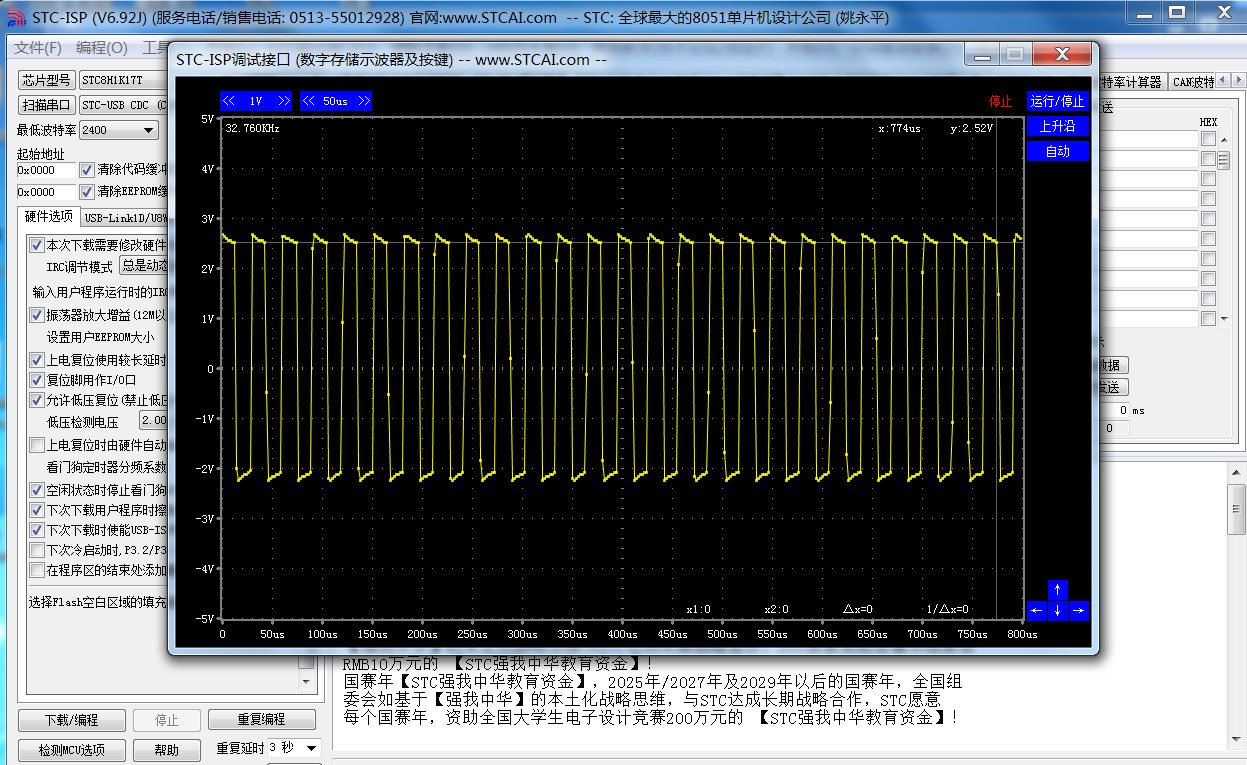

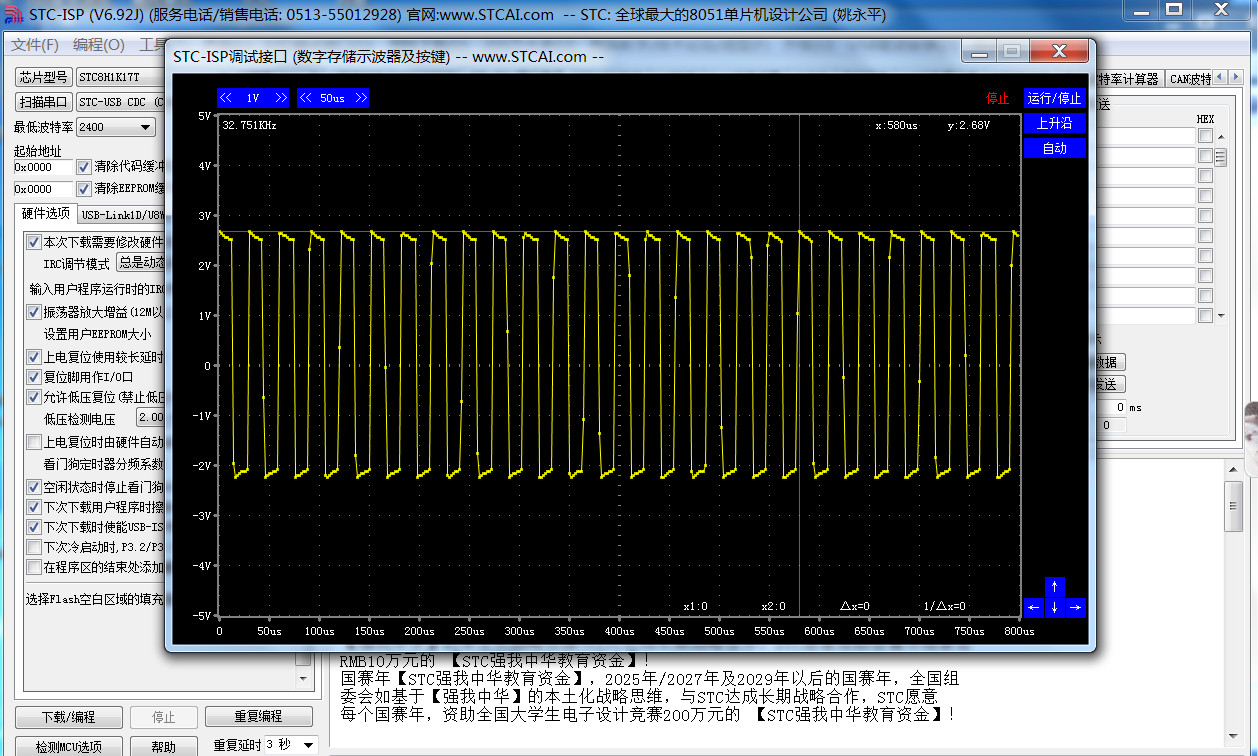

大佬，我用你的示波器板子（V1.1）下载了虚拟示波器的程序，对RT8025T的32.768KHz信号进行测频，结果显示范围在32749-32761之间




请问：是不是虚拟示波器中使用的中断太多，导致彼此相互影响，从而导致INT1计数有时会多一些，有时会少一些？
如果设计成单独的频率计模式，准确度会提高些？

梁***

xxkj*** 发表于 2024-1-4 11:12
大佬，我用你的示波器板子（V1.1）下载了虚拟示波器的程序，对RT8025T的32.768KHz信号进行测频，结果显示 ...

不是，频率计的计数是纯硬件完成的，中断不会导致误差。
造成误差的原因是使用的是内部时钟，秒级的间隔，抖动在0.1%~0.2%左右，所以你会看到有30~60Hz的抖动。
要稳定准确，请使用外部晶振，则频率计的精度就跟你的外部时钟精度一样了。

比如我做的频率计，使用外部恒温晶振+北斗模块驯服（同步），1小时后的精度优于0.01ppm，即小于亿份之一，年（大约3100万秒）误差小于0.3秒。
新的恒温晶振一般会超过100元RMB一个，二手的则便宜很多，北斗模块不超过30元。

xxkj***

梁*** 发表于 2024-1-4 11:32
不是，频率计的计数是纯硬件完成的，中断不会导致误差。
造成误差的原因是使用的是内部时钟，秒级的间隔 ...

恒温晶振一个近100元，那不如买个二手的频率计呢。频率计应该都用上恒温晶振吧？
